沪科版（2024）第二节 探究：电流与电压、电阻的关系教案配套课件ppt

这是一份沪科版（2024）第二节 探究：电流与电压、电阻的关系教案配套课件ppt，共39页。PPT课件主要包含了答案如图所示，滑动变阻器断路，欧姆定律等内容，欢迎下载使用。

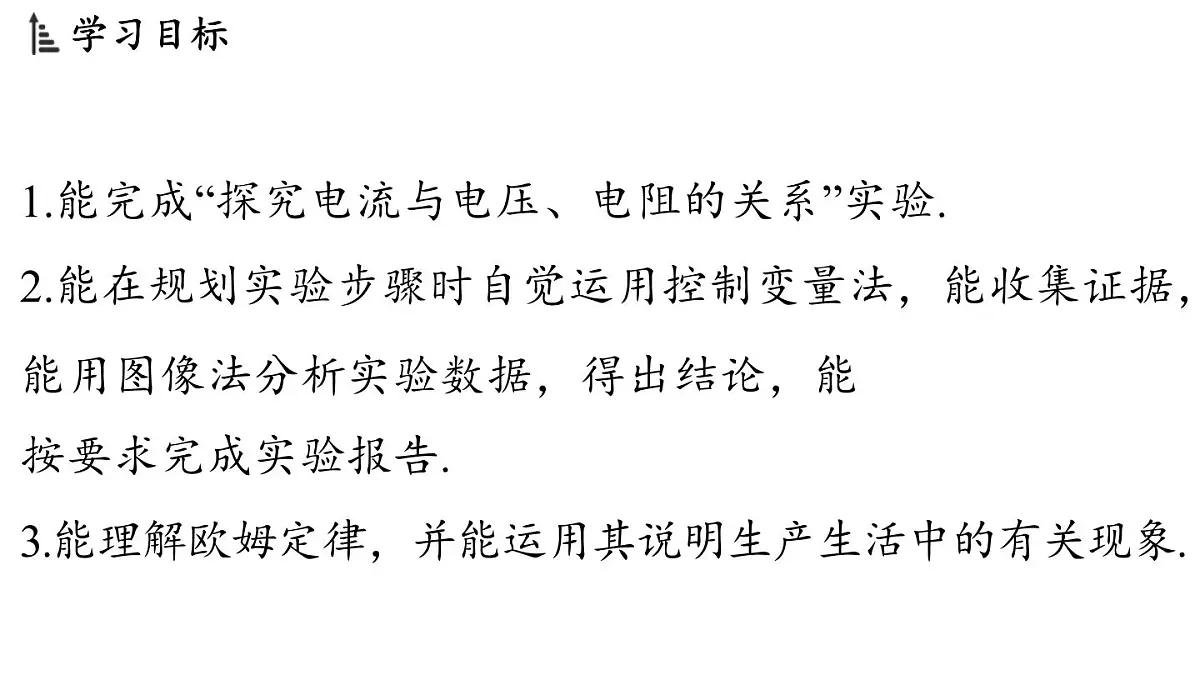

1.能完成“探究电流与电压、电阻的关系”实验.2.能在规划实验步骤时自觉运用控制变量法，能收集证据，能用图像法分析实验数据，得出结论，能按要求完成实验报告.3.能理解欧姆定律，并能运用其说明生产生活中的有关现象.

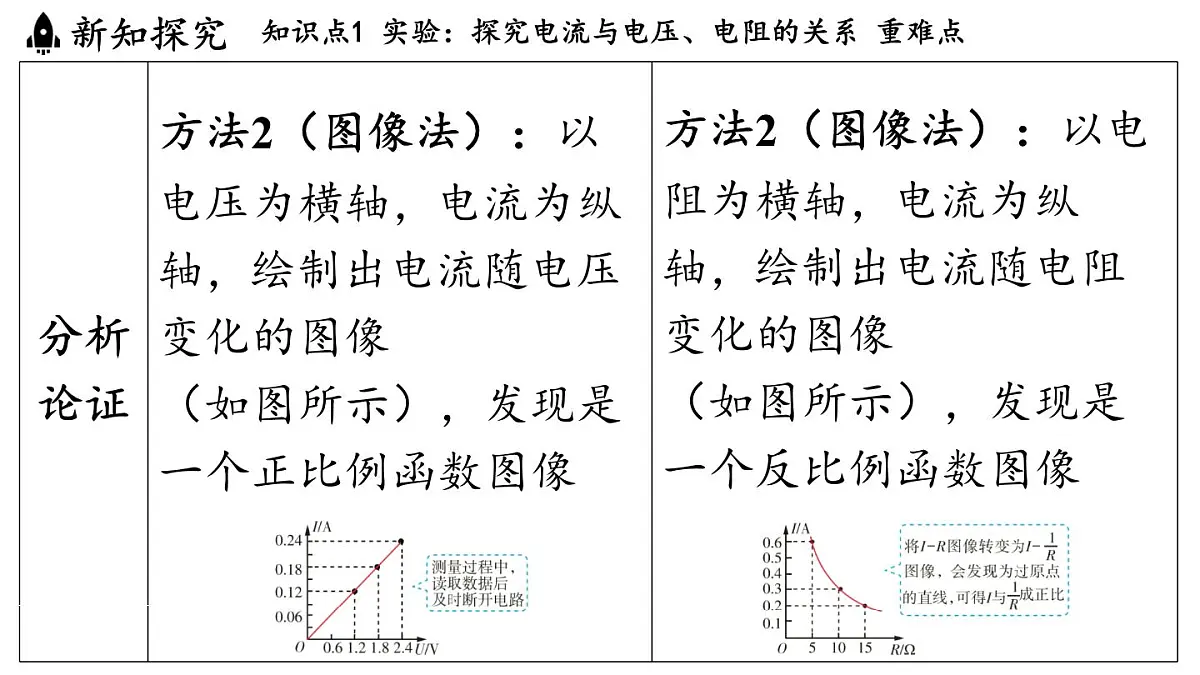

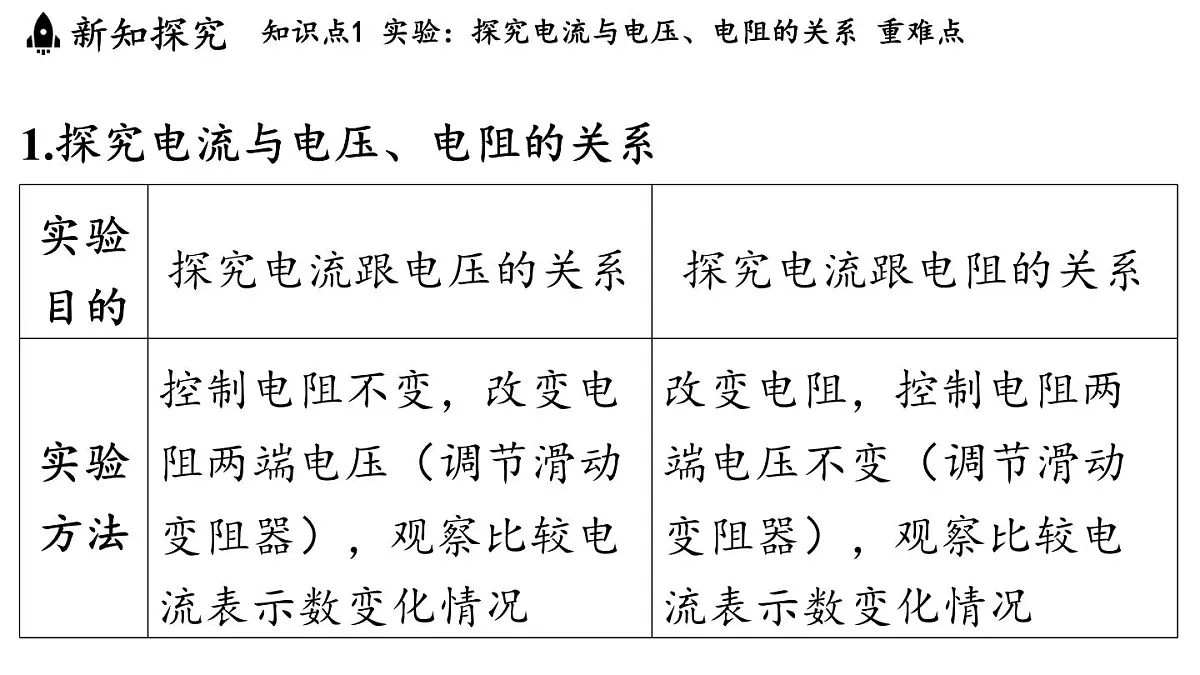

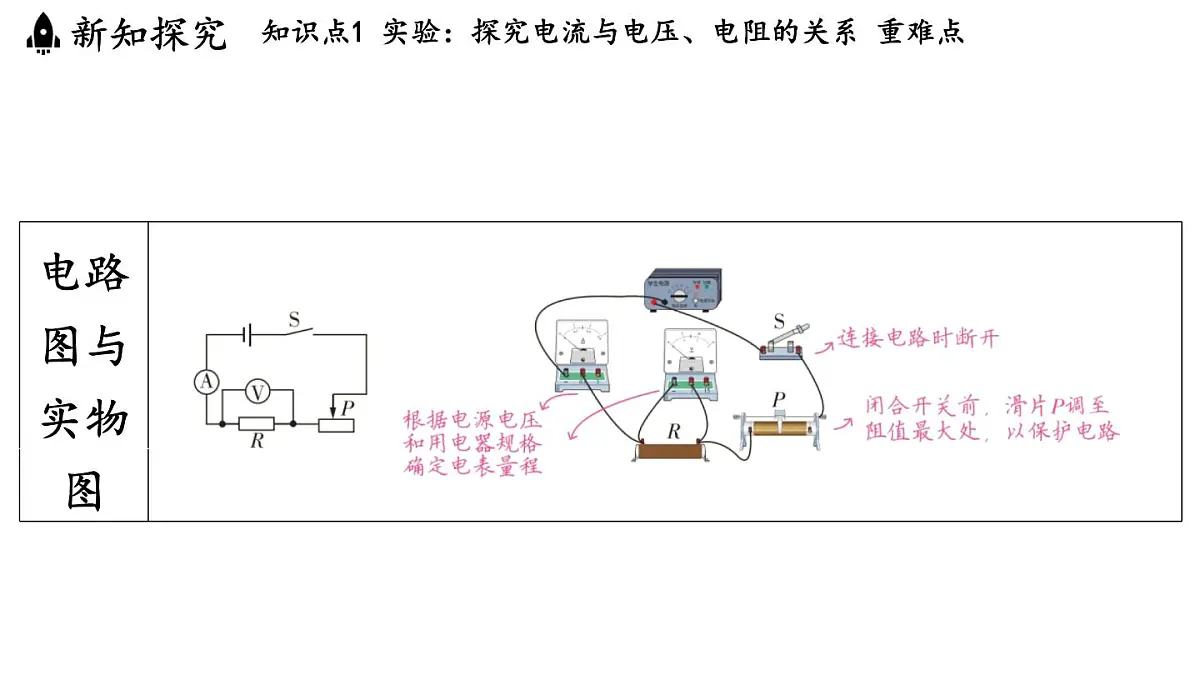

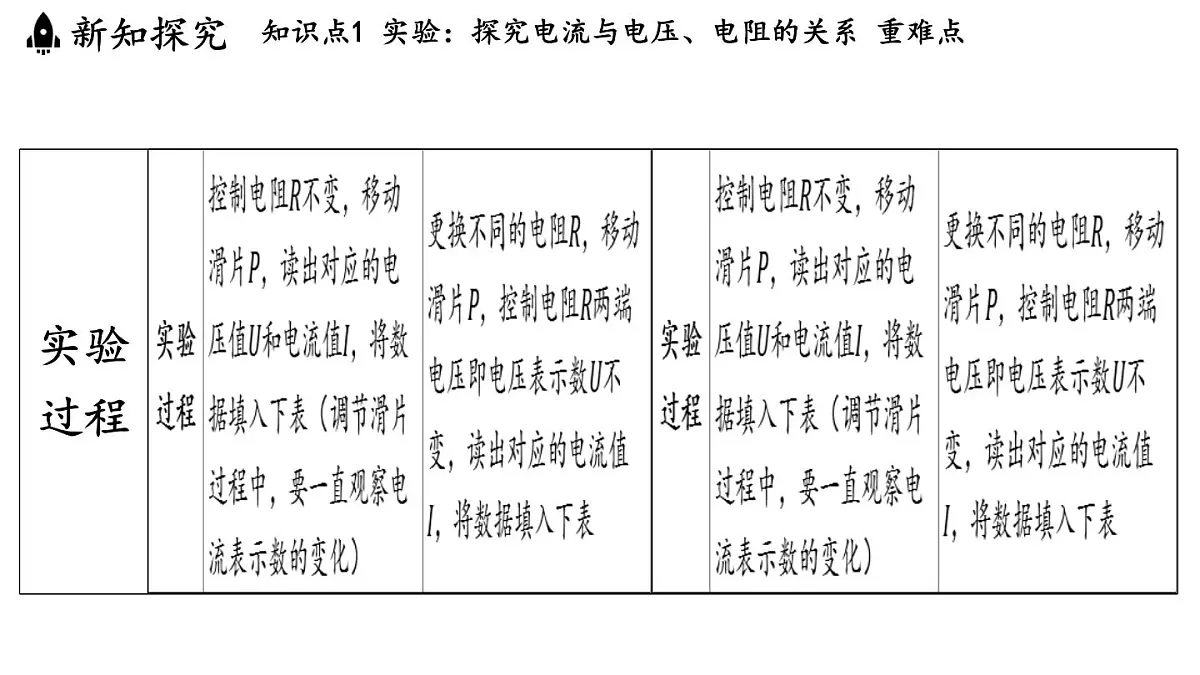

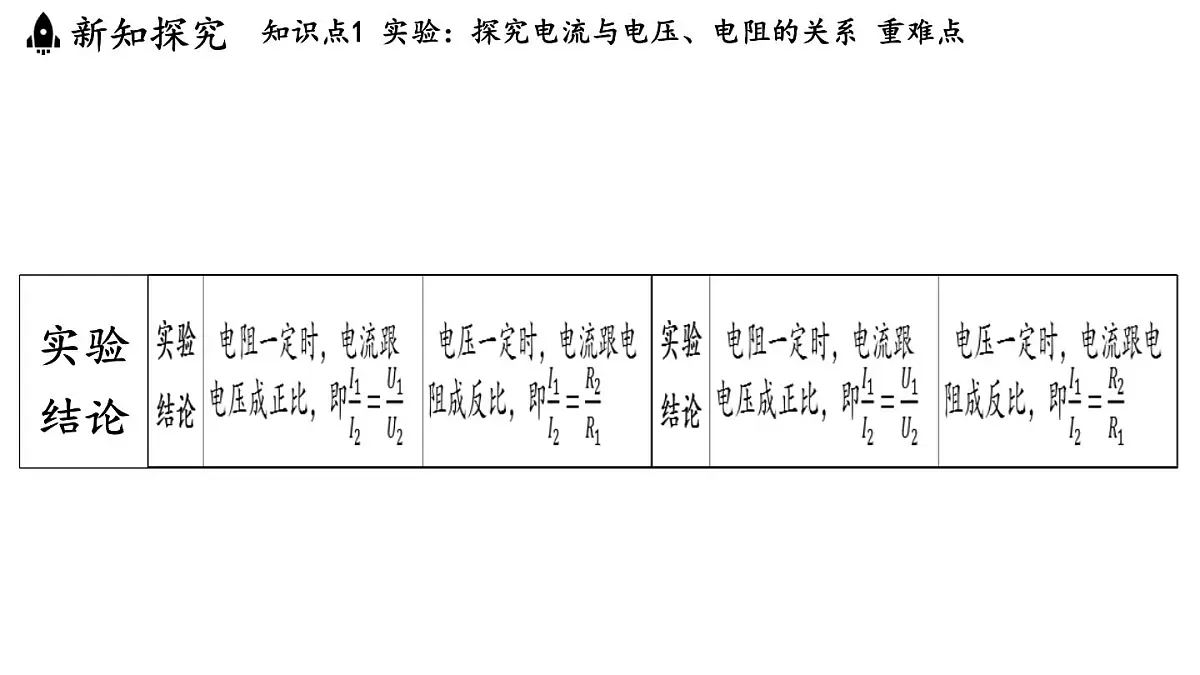

1.探究电流与电压、电阻的关系
2.实验操作处理与评估（1）在探究电流与电压关系的实验中,如果不用滑动变阻器,改用串联不同个数的电池来改变定值电阻两端的电压,也能进行实验,但没有用滑动变阻器好,因为滑动变阻器不仅能保护电路而且能逐渐地改变电阻两端的电压.
（3）实验误差产生的原因：①电阻的标示阻值不准确;②电流表或电压表读数不准确;③实验时间过长,电阻因发热而温度升高,其阻值发生变化等.
特别提醒“换大调大、换小调小”探究电流与电阻关系的实验中，更换电阻后滑动变阻器滑片的移动方向是难点和易错点，我们可以简记为“换大调大、换小调小”.即换上大（小）电阻后应调大（小）滑动变阻器连入电路的阻值.
3.理解电流跟电压、电阻关系应注意的问题
典例1 （ 辽宁中考 ）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系.
（1）为探究电流与电压的关系，实验中应控制______不变.
（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）.
（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最____端.
分析表格中的数据，发现电压与其对应电流的比值________________，从而得出结论：___________________________________________________.
不变（或一定）
当电阻一定时，通过导体的电流与其两端的电压成正比
教材拓展纯电阻电路纯电阻电路就是将电能全部转化为内能的电路，即电能除了转化为内能没有转化为其他形式的能.
（1）各种电阻、电烙铁、电炉、电热毯、白炽灯等用电器在工作时，都是将全部的电能转化为内能（注意：白炽灯工作时，先将全部的电能转化为内能，然后有部分内能转化为光能），所以由此类用电器组成的电路是纯电阻电路.（2）电动机工作时，主要将电能转化为机械能，同时有一小部分电能转化为内能，所以有电动机的电路不是纯电阻电路.
2.运用欧姆定律的注意事项
3.应用欧姆定律进行定性分析或定量计算
（3）电压表的电阻很大，连入实验电路时通过电压表的电流小到可忽略不计，相当于开路，因此只要电源电压不超过电压表的量程，就可以将电压表直接接在电源两极上，测量电源电压.
图16-16 酒精检测仪.
[解析] 根据题意画出电路图，标明已知量的符号、数值和未知量的符号.
