2024-2025学年高中物理教科版（2019）选择性必修第二册 第二章 电磁感应及其应用 专题强化8 电磁感应中的电路、电荷量问题 课件

这是一份2024-2025学年物理教科版（2019）选择性必修第二册 第二章 电磁感应及其应用 专题强化8 电磁感应中的电路、电荷量问题 课件，共51页。

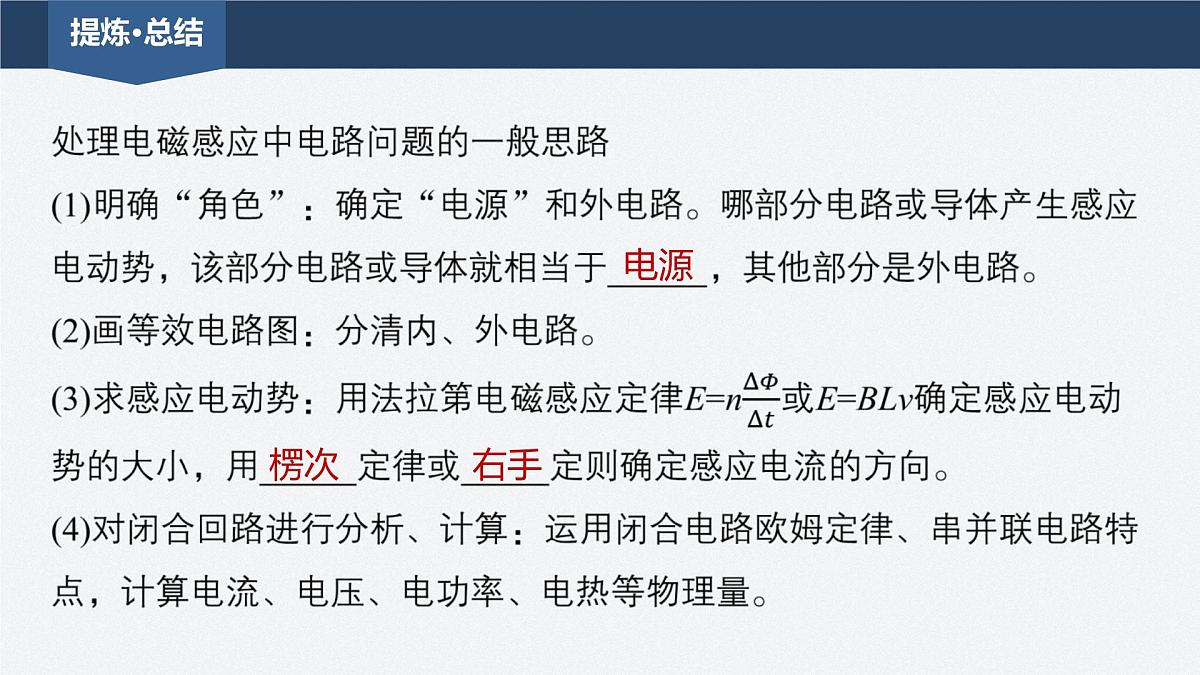

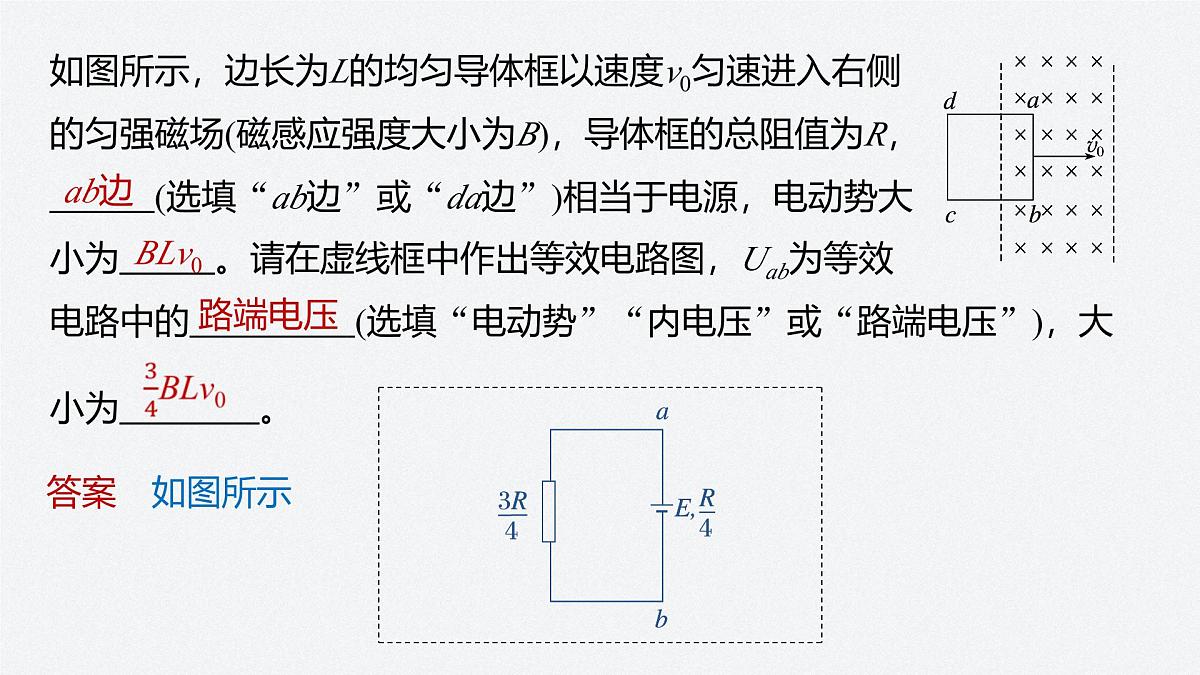

DIERZHANG第二章专题强化8　电磁感应中的电 路、电荷量问题 1.掌握电磁感应现象中电路问题的分析方法和基本解题思路(重点)。2.掌握电磁感应现象中电荷量求解的基本思路和方法(重难点)。 学习目标 一、电磁感应中的电路问题二、电磁感应中的电荷量问题专题强化练 内容索引电磁感应中的电路问题一如图所示，边长为L的均匀导体框以速度v0匀速进入右侧的匀强磁场(磁感应强度大小为B)，导体框的总阻值为R，　　　(选填“ab边”或“da边”)相当于电源，电动势大小为　　 。请在虚线框中作出等效电路图，Uab为等效电路中的　　　　 (选填“电动势”“内电压”或“路端电压”)，大小为　　　　。 答案　如图所示　ab边BLv0路端电压  提炼·总结电源楞次右手 把总电阻为2R的均匀电阻丝焊接成一半径为a的圆环，水平固定在竖直向下的磁感应强度为B的匀强磁场中，如图所示，一长度为2a、电阻等于R、粗细均匀的金属棒MN放在圆环上，它与圆环始终保持良好的接触，当金属棒以恒定速度v向右运动经过环心O时，求：(1)棒上电流的大小和方向及棒两端的电压UMN；  (2)圆环和金属棒消耗的总热功率。   (2024·山东省高二月考)如图甲所示，线圈总电阻r=0.5 Ω，匝数n=10，其端点a、b与R=1.5 Ω的电阻相连，线圈内磁通量变化规律如图乙所示。关于a、b两点电势φa、φb及两点电势差Uab，正确的是A.φa>φb，Uab=1.5 VB.φa
