2024-2025学年高中物理教科版（2019）选择性必修第二册 第二章 电磁感应及其应用 章末复习 课件

这是一份2024-2025学年物理教科版（2019）选择性必修第二册 第二章 电磁感应及其应用 章末复习 课件，共20页。

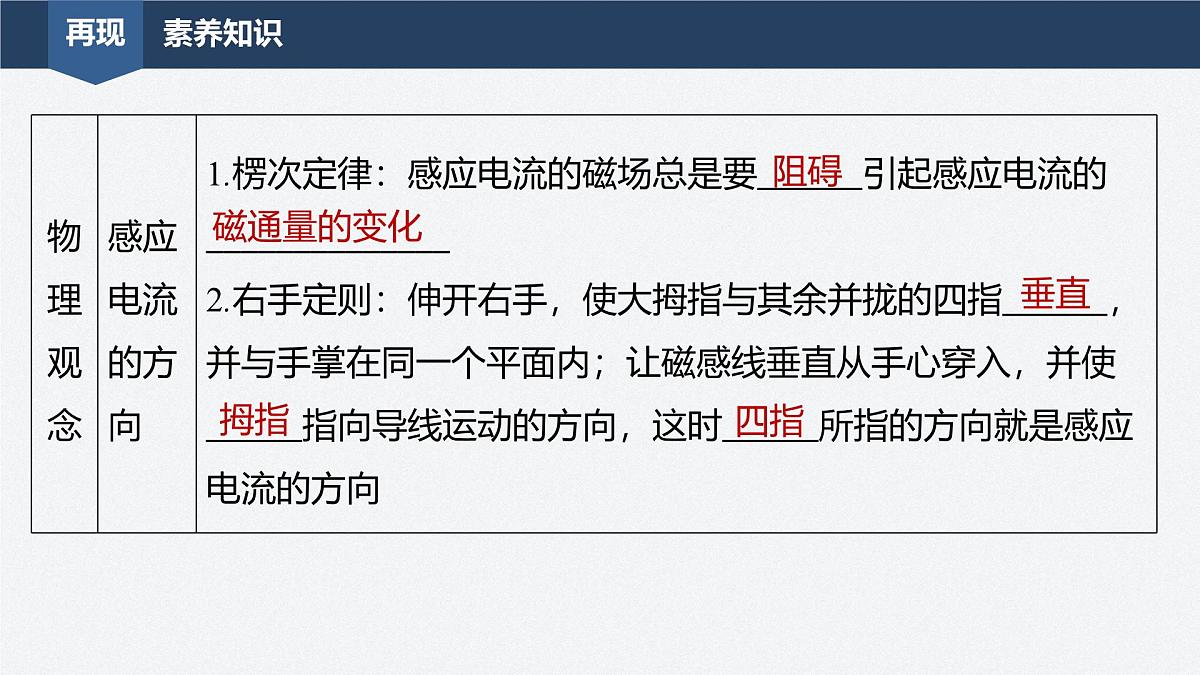

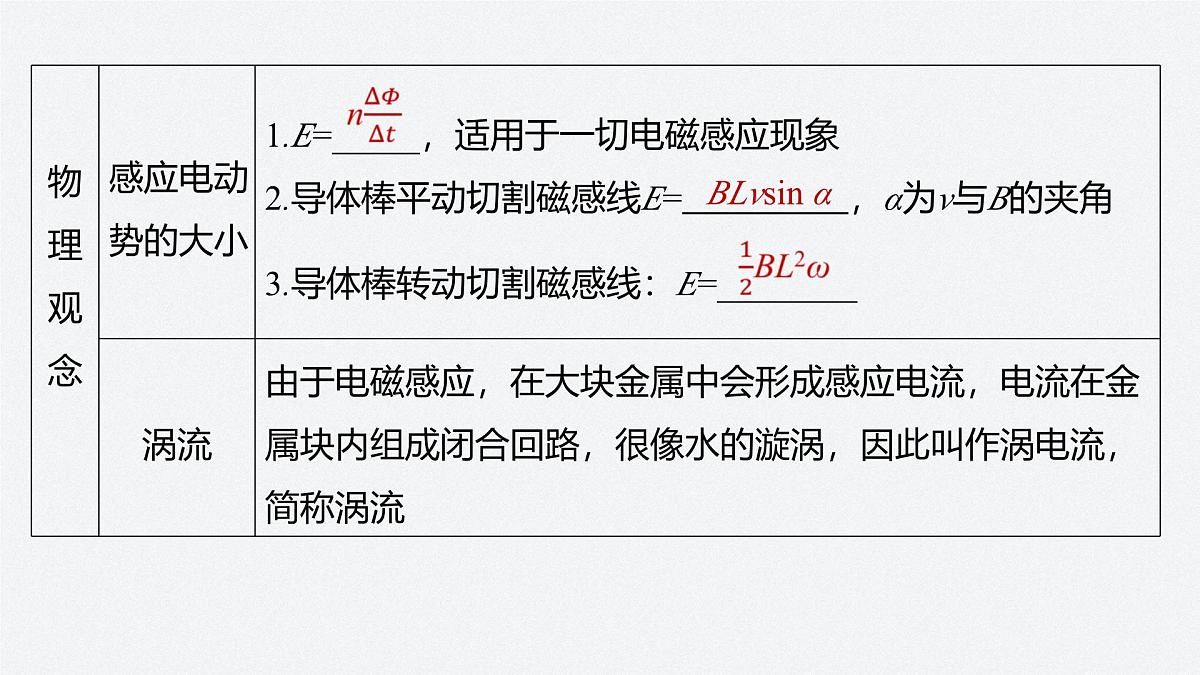

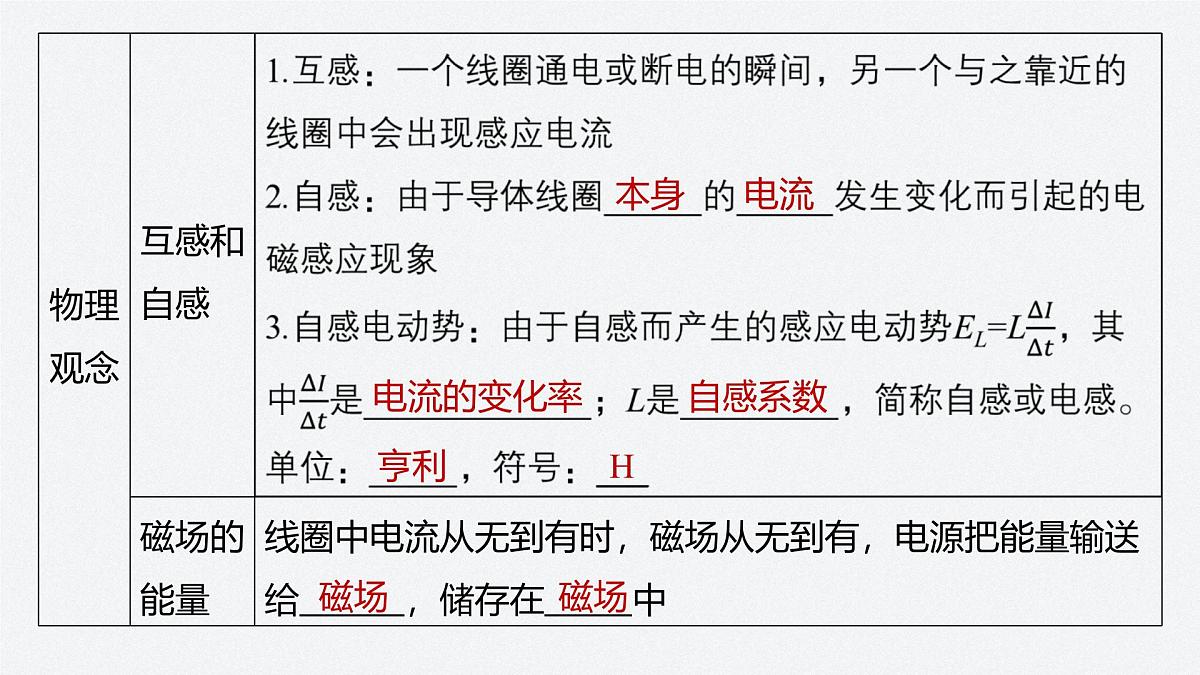

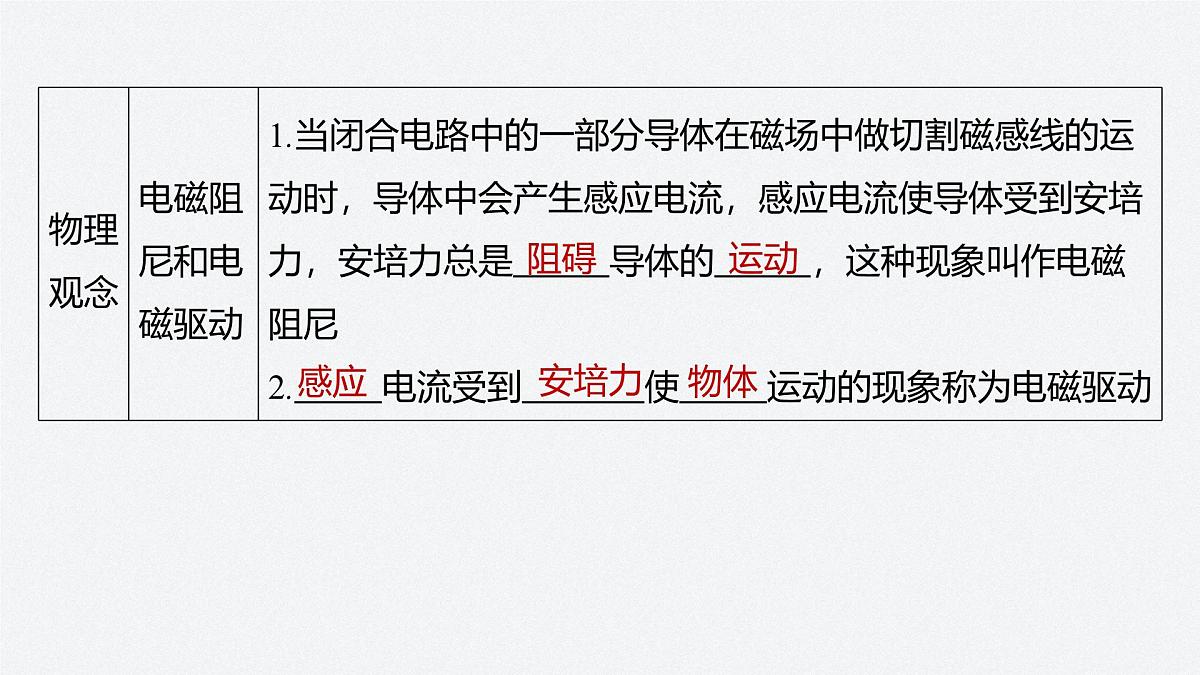

DIERZHANG第二章章末素养提升再现素养知识阻碍磁通量的变化垂直拇指四指 BLvsin α 运动阻碍感应安培力物体本身电流电流的变化率自感系数亨利H磁场磁场 (2023·辽源市第五中学高二期末)以下四图都与电磁感应有关，下列说法正确的是A.真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属B.当蹄形磁体顺时针转动时，铝框将朝相反方向转动C.金属探测器通过使用恒定电流的长柄线圈来探测地下是否有金属D.磁电式仪表，把线圈绕在铝框骨架上，目的是起到电磁驱动的作用提能综合训练√真空冶炼炉能在真空环境下，利用电磁感应现象，使炉内的金属产生涡流，从而炼化金属，故A正确；根据电磁驱动原理，当蹄形磁体顺时针转动时，铝框将朝相同方向转动，故B错误；金属探测器通过使用交变电流的长柄线圈来探测地下是否有金属，故C错误；磁电式仪表，把线圈绕在铝框骨架上，铝框中产生感应电流，使铝框尽快停止摆动，起到电磁阻尼的作用，故D错误。 √  (2023·大庆市实验中学月考)如图所示，一个三角形框架底边长为2L，以一定的速度匀速经过有界磁场区域，两磁场的磁感应强度大小相等、方向相反、宽度均为L，框架通过磁场的过程中，感应电流的变化图像是(取逆时针方向为正)√将三角形框架整个运动过程分成4个部分分析，如图所示。线框从位置1运动到位置2的过程中，根据楞次定律判断可知，感应电流方向沿逆时针方向，即为正；导线有效切割长度均匀减小，产生的感应电动势均匀减小，感应电流均匀减小；设开始时感应电流大小为2I，则此过程中，电流由2I减至I；线框从位置2运动到位置3的过程中，根据楞次定律判断可知，感应电流方向沿顺时针方向，即为负；开始时电流为3I，均匀减小至2I；线框从位置3运动到位置4的过程中，根据楞次定律判断可知，感应电流方向沿逆时针方向，即为正；电流由0均匀增大至I；线框从位置4运动到全部穿出磁场的过程中，根据楞次定律判断可知，感应电流方向沿逆时针方向，即为正；电流由I均匀减小至0。故C正确。 √√  (2022·全国乙卷)如图，一不可伸长的细绳的上端固定，下端系在边长为l=0.40 m的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在平面的匀强磁场。已知构成金属框的导线单位长度的阻值为λ=5.0×10-3 Ω/m；在t=0到t=3.0 s时间内，磁感应强度大小随时间t的变化关系为B(t)=0.3-0.1t(SI)。求：(1)t=2.0 s时金属框所受安培力的大小；  (2)在t=0到t=2.0 s时间内金属框产生的焦耳热。答案　0.016 J0~2.0 s时间内金属框产生的焦耳热为Q=I2Rt'=12×0.008×2 J=0.016 J。
