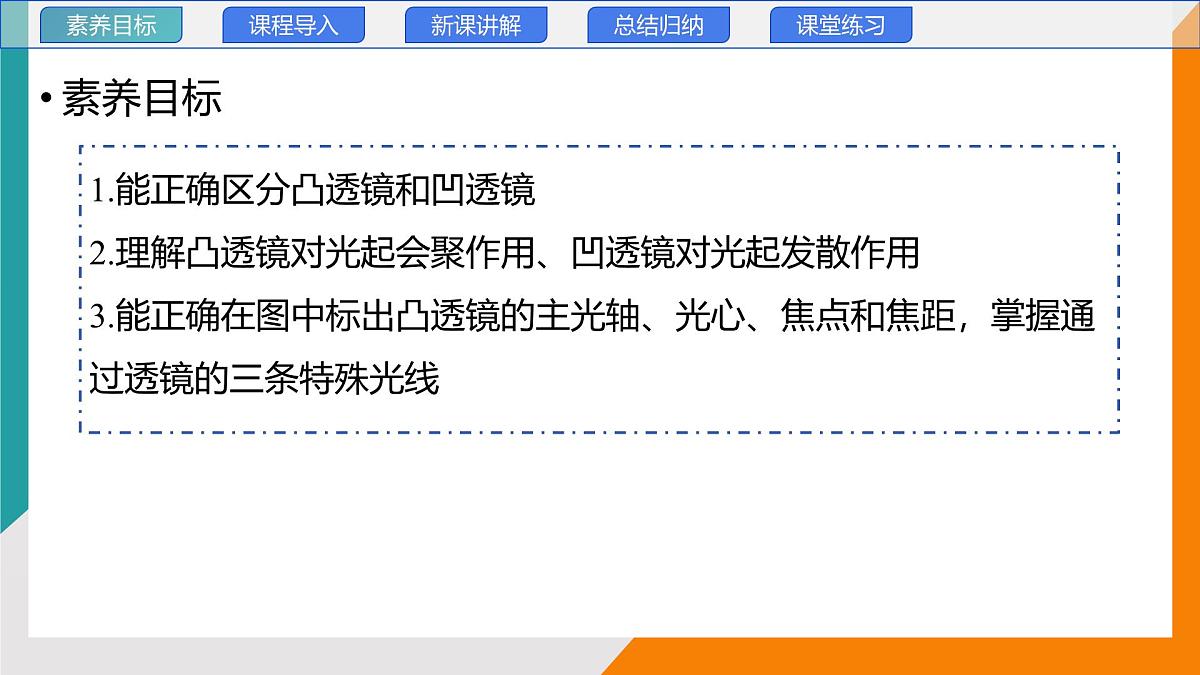

1.能正确区分凸透镜和凹透镜2.理解凸透镜对光起会聚作用、凹透镜对光起发散作用3.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距，掌握通过透镜的三条特殊光线

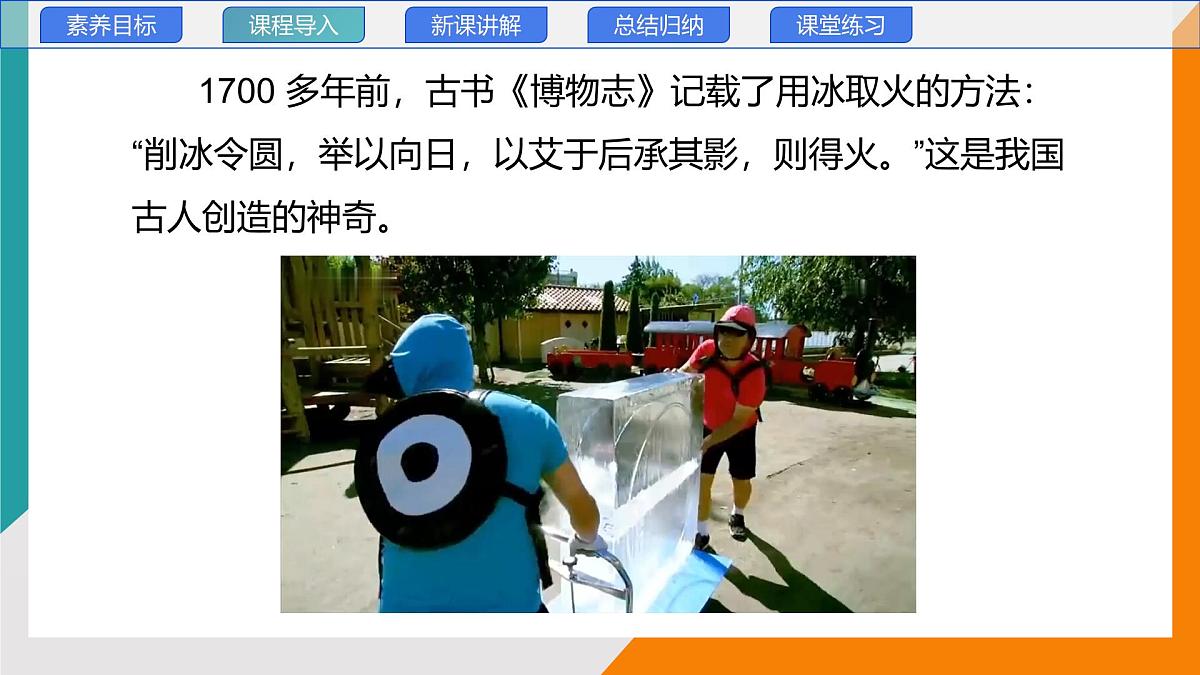

1700 多年前，古书《博物志》记载了用冰取火的方法：“削冰令圆，举以向日，以艾于后承其影，则得火。”这是我国古人创造的神奇。

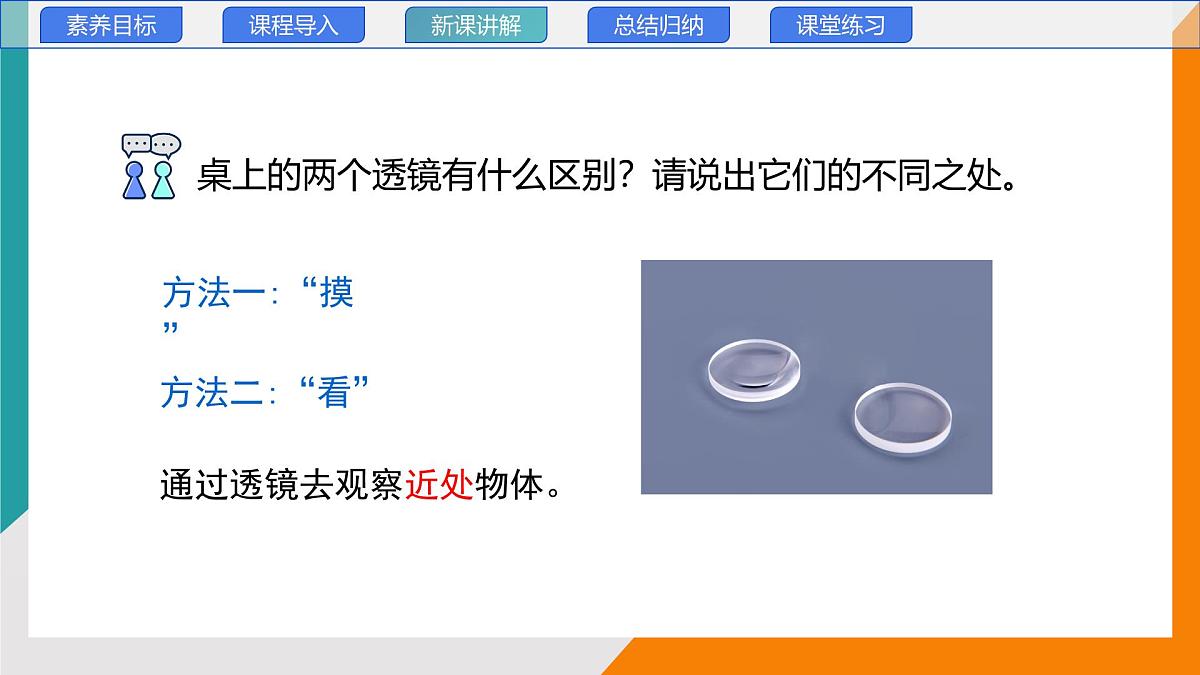

桌上的两个透镜有什么区别？请说出它们的不同之处。
方法二:“看”通过透镜去观察近处物体。

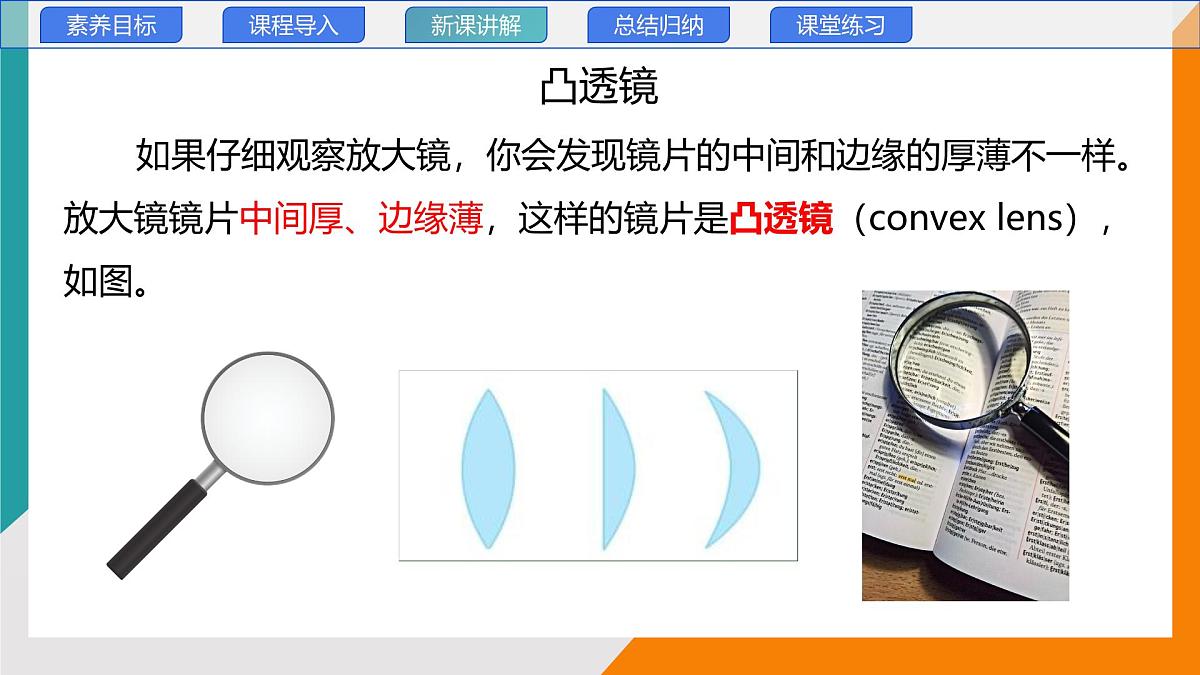

如果仔细观察放大镜，你会发现镜片的中间和边缘的厚薄不一样。放大镜镜片中间厚、边缘薄，这样的镜片是凸透镜（cnvex lens），如图。

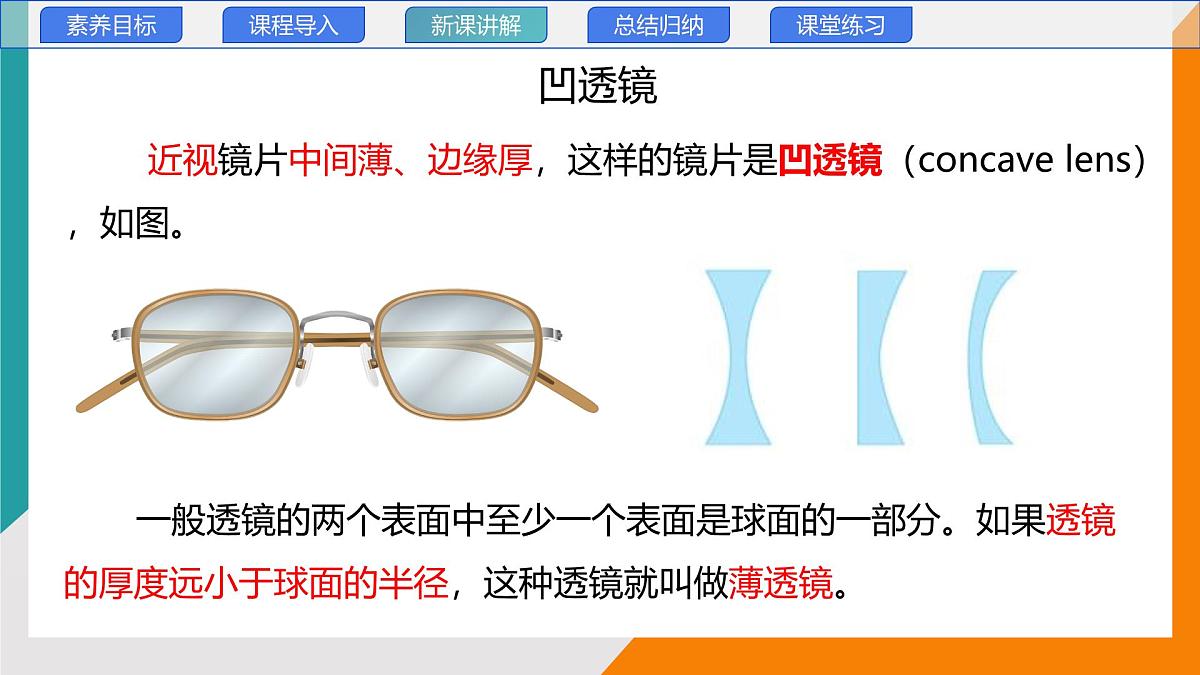

近视镜片中间薄、边缘厚，这样的镜片是凹透镜（cncave lens），如图。
一般透镜的两个表面中至少一个表面是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。

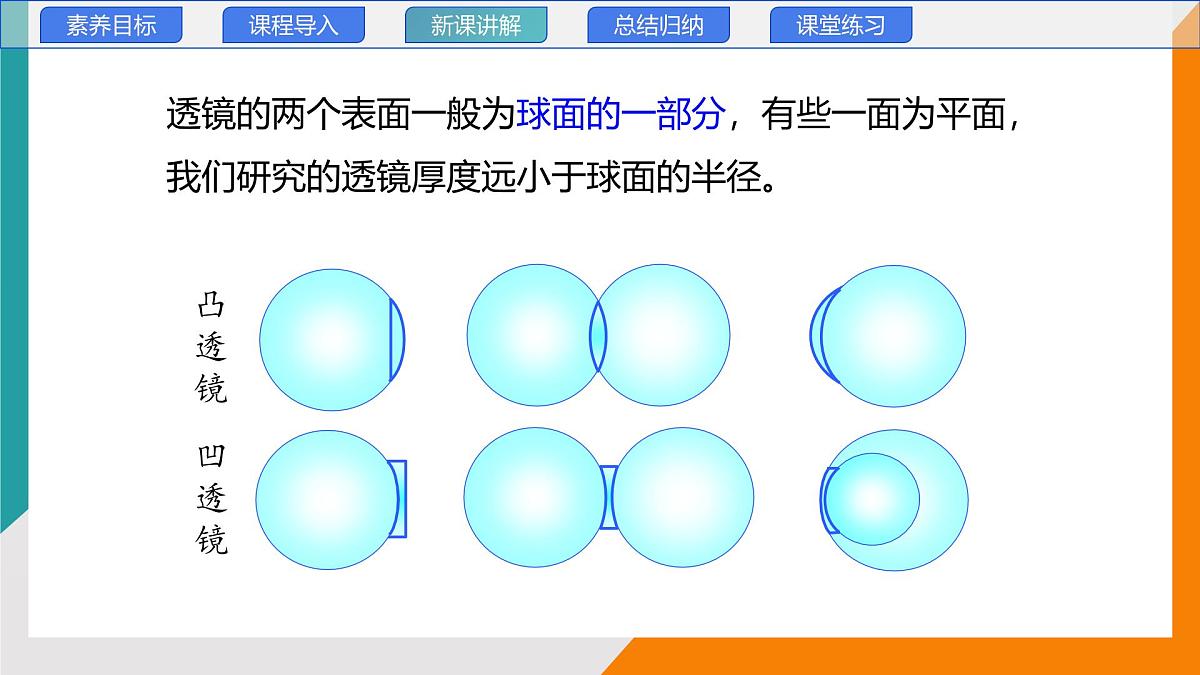

透镜的两个表面一般为球面的一部分，有些一面为平面，我们研究的透镜厚度远小于球面的半径。
（1）通过两个球面球心的直线，叫作透镜的主光轴。（2）透镜的中心称为光心，用字母O表示。
透镜是用透明物质制成的光学器件，它利用的是光的________ （选填“直线传播”“折射”或“反射”）。中间比边缘______ 的透镜是凸透镜，如图中的______（填字母）；中间比边缘______的透镜是凹透镜，如图中的______ 。（填字母）
答案：折射；厚；B、C；薄；A、D解析：透镜是用透明物质制成的光学器件，它利用的是光的折射；中间厚边缘薄的是凸透镜；中间薄边缘厚的是凹透镜；由图可知，B、C中间厚边缘薄是凸透镜；A、D中间薄边缘厚是凹透镜。
许多同学可能做过这样的游戏：把一只放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现一个很小、很亮的光斑
射到地面的太阳光可视为平行光，让凸透镜正对着太阳，通过透镜的太阳光可以聚集在一点上，这个点是凸透镜的焦点。焦点到凸透镜中心的距离叫作焦距
焦点（ F ）：平行于主轴的光通过凸透镜后会聚于一点。焦距（ f ）：焦点到光心的距离。
小结：凸透镜有两个实焦点，且光路是可逆的。
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点( F )。
和凸透镜一样，左右两边都有焦点，所以凹透镜也有两个焦点，且光路可逆。
播放视频：凸（凹）透镜的焦点和焦距
取一个大烧杯，里面充以烟雾，倒扣在桌面上，然后在杯底放一个凸透镜或凹透镜，用手电筒射出一束光，垂直杯底射入烧杯中，观察烧杯中的光束。
平行于透镜主光轴的光束经凸透镜后，偏向主光轴，且会聚于主光轴上一点
平行于透镜主光轴的光束经凹透镜后，变得发散
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
凸透镜对光线有会聚作用
使平行于透镜主光轴的几束光射向凹透镜，发现凹透镜另一侧的光线非常分散。说明凹透镜对光线有发散作用。
光通过凸透镜折射后，折射光的传播方向比入射光更靠近主光轴
光通过凸透镜后不一定会聚于一点
光通过凹透镜折射后，折射光的传播方向比入射光更远离主光轴
光通过凹透镜后仍可能会聚于一点
①.通过光心的光线:传播方向不改变。②.平行于主光轴的光线:经凸透镜折射后通过焦点。③.经过凸透镜焦点的光线:折射后平行于主光轴射出。
①.通过光心的光线:传播方向不改变。②.平行于主光轴的光线:经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。③.经过凹透镜焦点的光线:对着凹透镜一侧虚焦点入射的光线，折射后平行主光轴射出。
如果将凸透镜和凹透镜按如图所示的方式分割，两种透镜都可以看成是由一些形状相似的棱镜组成的，只是它们组合的方式不同而已。
据此，你能分析透镜对光会聚或发散的原因吗？
透镜对光的作用是折射。光进入和离开棱镜时，经历了两次折射，每次折射光都向棱镜厚度大的一侧偏折，如图所示。对于凸透镜，主光轴以上的光向下偏折，以下的光向上偏折，从而使光会聚。凹透镜则与之相反。
关于凸透镜和凹透镜，下列说法中正确的是（ ）A．光经过凸透镜后一定会聚到一点 B．光经过凸透镜后，一定会平行射出C．凹透镜对光有发散作用 D．光经过凹透镜，折射光线的反向延长线一定会相交
答案：C解析：AB．凸透镜对光线的会聚作用，这种会聚是相对于原来的光线，所以光经过凸透镜后不一定会聚到一点，也不一定会平行射出，故AB错误；C．凹透镜对光有发散作用，故C正确；D．光经过凹透镜，折射光线的反向延长线不一定会相交。故D错误。 所以选C。
在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。其中放入凹透镜的是（　　）A．甲和丁 B．乙和丁 C．丙和丁 D．乙和丙
答案：D解析：甲图中，平行光经过透镜后光线变会聚了，则虚框中放入的透镜能会聚光，是凸透镜；乙中光线平行光经过透镜后变发散了，则虚框中放入的透镜能将光发散，是凹透镜；丙中光线，会聚的光线经过透镜后光线比之前变发散了，则虚框中放入的透镜能将光发散，是凹透镜；丁图中，会聚的光线经过透镜后变成平行光，则虚框中放入的透镜能会聚光，则虚框中放入的是凸透镜；综上所述，放入凹透镜的是乙和丙，故D符合题意，ABC不符合题意。 故选D。
1. 一束光通过透镜的光路如图所示，哪幅图是正确的?说明你的理由。
答案：甲解析：甲．平行于凸透镜主光轴的光线经凸透镜折射后会聚于凸透镜的焦点，故甲图正确。乙．经过凸透镜的光线经凸透镜折射后，平行于主光轴射出，故乙图错误。丙．经过凹透镜的光线经凹透镜折射后，反向延长线过凹透镜另一侧的焦点，故丙图错误。丁．平行于凹透镜主光轴的光线经凹透镜折射后，其反向延长线经过凹透镜另一侧的焦点，故丁图错误。 所以甲图正确。
2.一束跟主光轴平行的光通过凸透镜的光路如图所示。下列说法中正确的是( )A.O点为该凸透镜的焦点B.任意一束平行光经过凸透镜后都可以会聚于F点C.OF越短，说明透镜的折光能力越强D.若把图中凸透镜的上半部分用手遮住，该凸透镜对光不具有会聚作用
答案：C解析：O点是凸透镜的光心，不是焦点，故A错误；只有与主光轴平行的光经凸透镜折射后才会聚于焦点，故B错误；凸透镜的折光能力越强，焦点到光心的距离（焦距OF）越短，故C正确；把图中凸透镜的上半部分用手遮住，并没有改变凸透镜的形状，不影响凸透镜会聚光的性质，只是通过凸透镜的光变少，故D错误。
3.如图所示，盖有塑料薄膜的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，下列说法正确的是( )A.起凸透镜作用的应是塑料薄膜B.水和塑料薄膜共同起凹透镜作用C.透镜都是固体，液体不能起凸透镜作用D.薄膜上的积水形成凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
