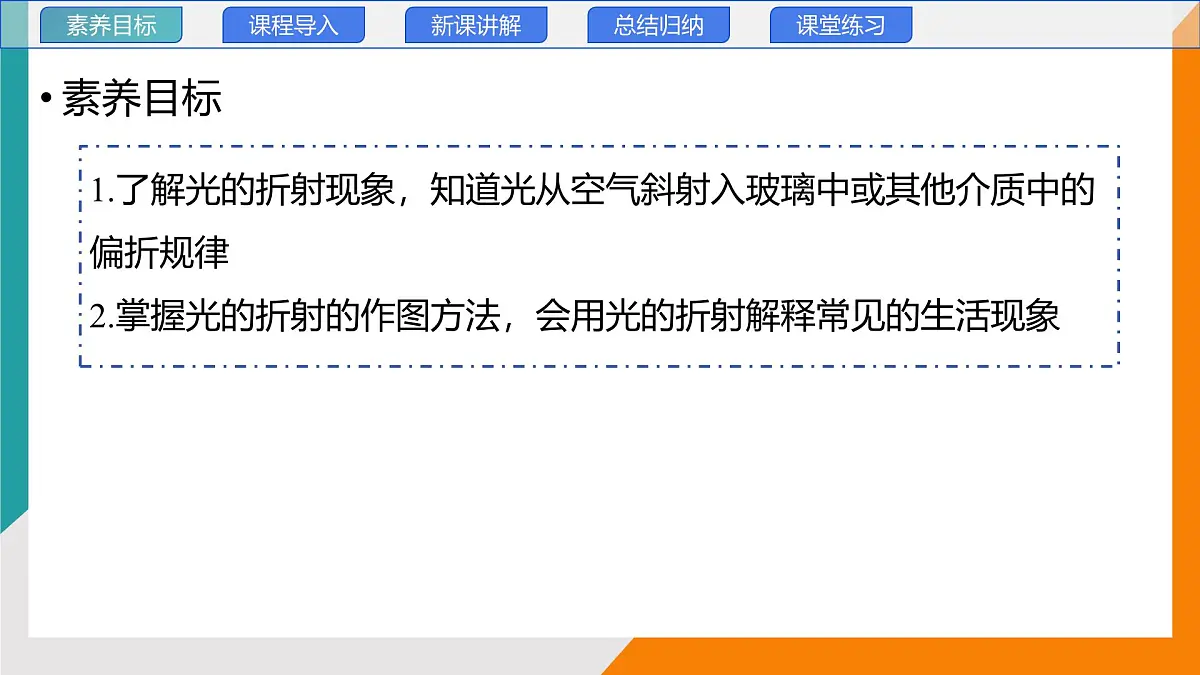

1.了解光的折射现象，知道光从空气斜射入玻璃中或其他介质中的偏折规律2.掌握光的折射的作图方法，会用光的折射解释常见的生活现象

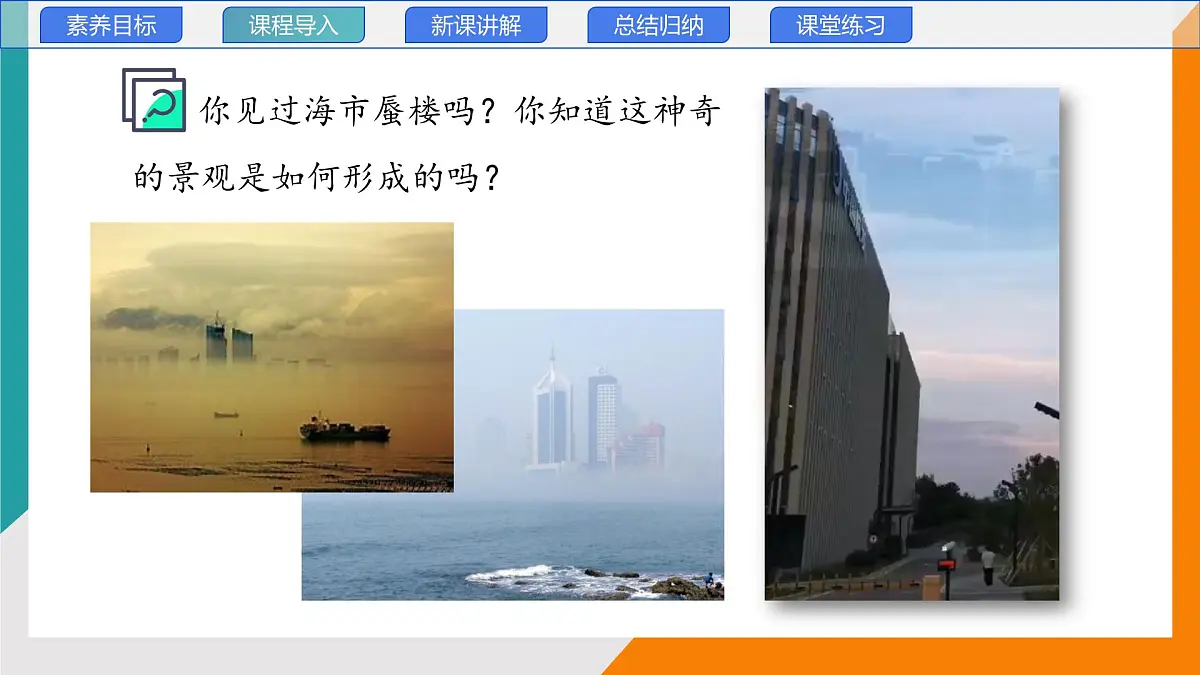

你见过海市蜃楼吗？你知道这神奇的景观是如何形成的吗？

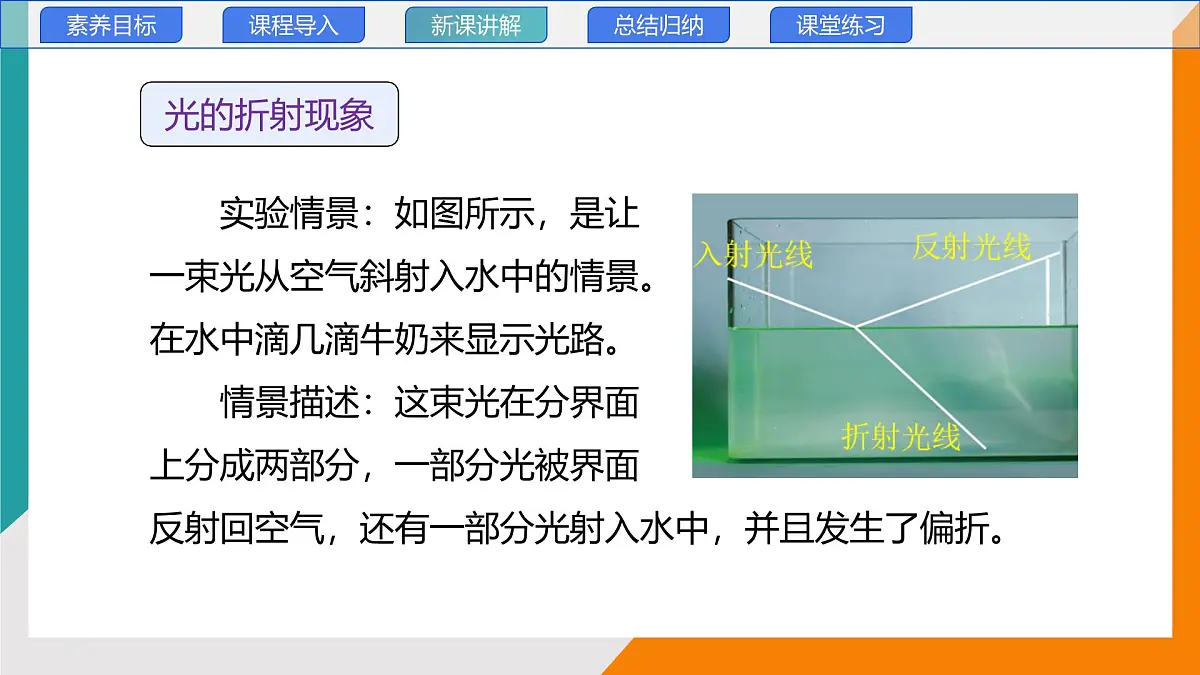

实验情景：如图所示，是让一束光从空气斜射入水中的情景。在水中滴几滴牛奶来显示光路。 情景描述：这束光在分界面上分成两部分，一部分光被界面反射回空气，还有一部分光射入水中，并且发生了偏折。

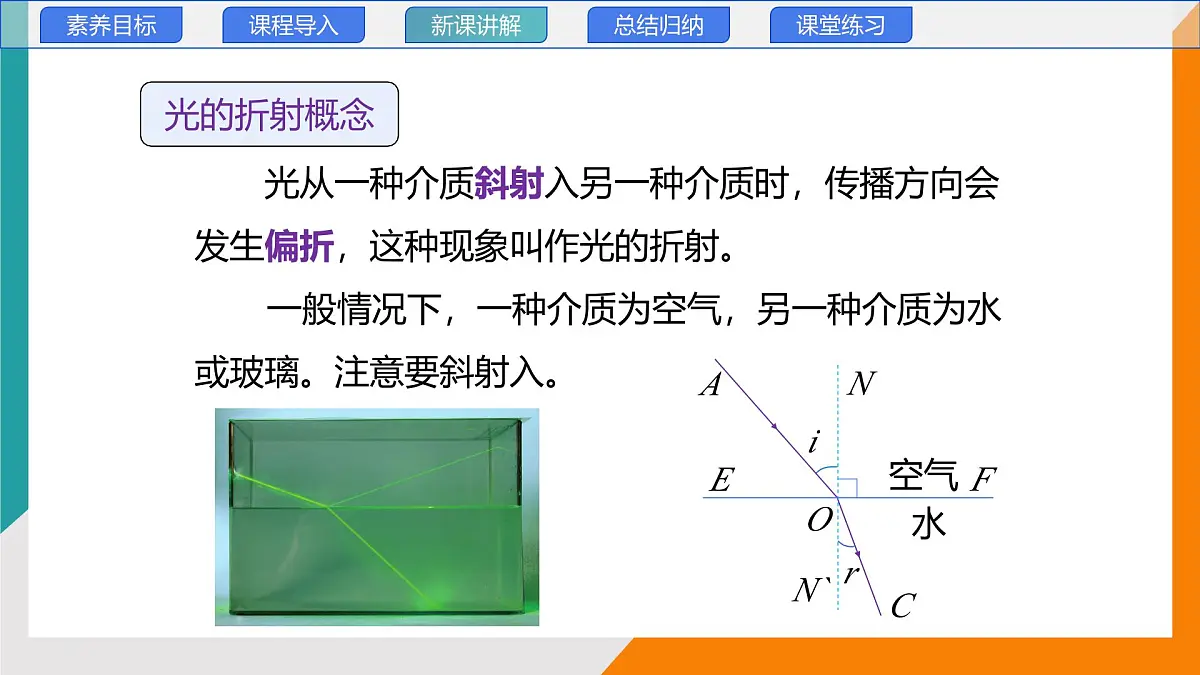

光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫作光的折射。 一般情况下，一种介质为空气，另一种介质为水或玻璃。注意要斜射入。

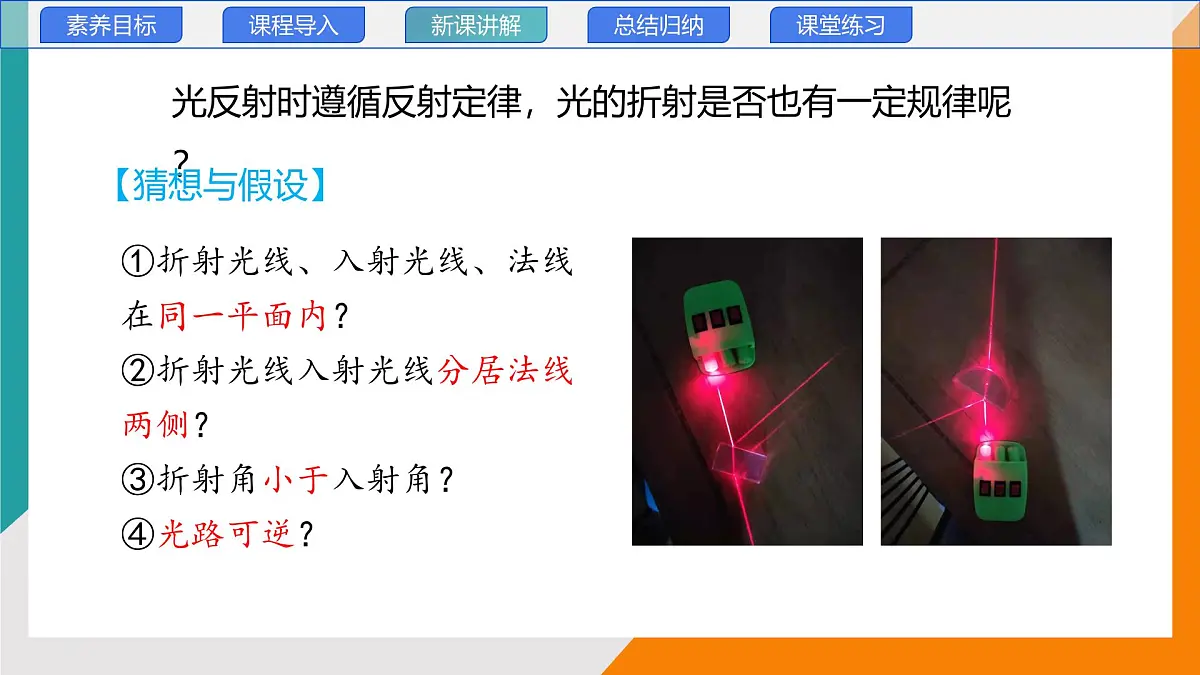

①折射光线、入射光线、法线在同一平面内？②折射光线入射光线分居法线两侧？③折射角小于入射角？④光路可逆？
光反射时遵循反射定律，光的折射是否也有一定规律呢？

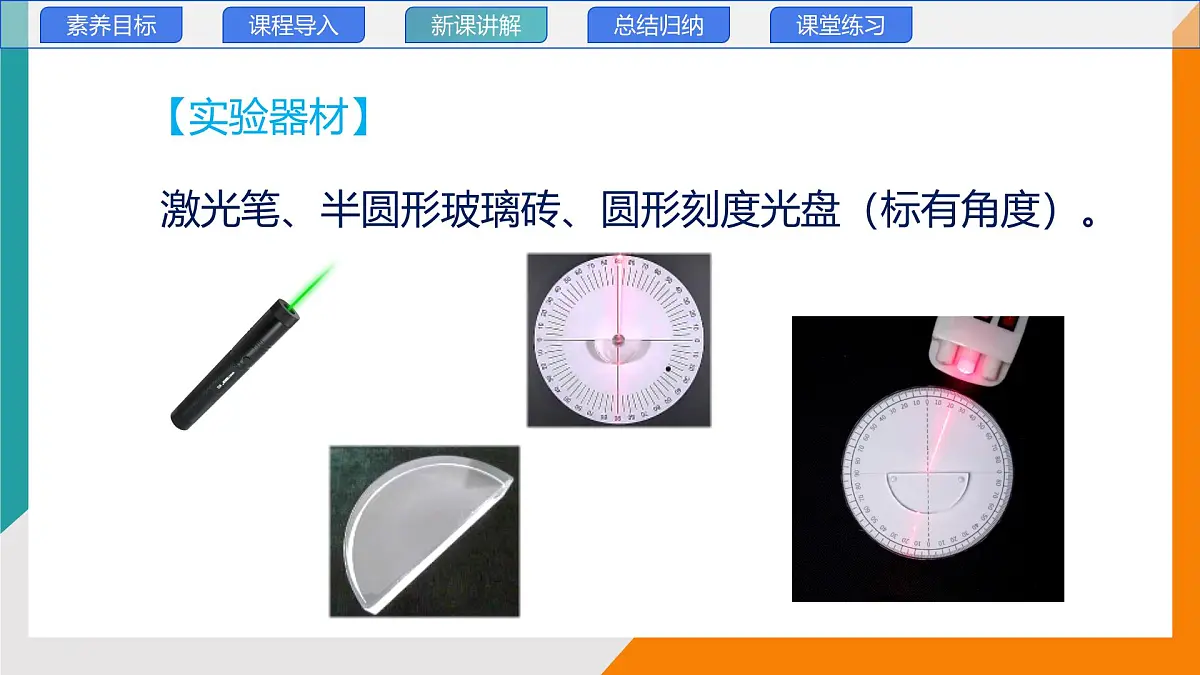

【实验器材】 激光笔、半圆形玻璃砖、圆形刻度光盘（标有角度）。
①如图所示， 让一束光从空气以不同的角度射入玻璃砖中， 观察光束在空气和玻璃砖中的径迹，并比较折射角和入射角的大小，将实验数据记入表格中。 ②让激光笔发出的一束光从玻璃斜射入空气中，重复上述实验。
③让激光笔发出的一束光从空气垂直射入玻璃中（或从玻璃垂直射到空气中），观察光的传播路线。 ④如图所示，让光从空气斜射入半圆形玻璃砖，同时逆着折射光射入另一束光，观察两束光在空气中的传播途径。
视频：实验探究光的折射
光的折射中，三线共面吗？
光的折射中，两线分居吗？
光的折射中，两角关系是怎样的？
光线垂直入射时会怎样？
光的折射中，光路可逆嘛？
【实验结论】光的折射特点
折射光线与入射光线、发现在同一平面内；折射光线和入射光线分居发现的两侧；光从空气斜射入玻璃或其他介质中时，折射光线靠近法线偏折，折射角小于入射角；当光线垂直射向介质表面时，传播方向不改变
（1）一点：点O为入射点(又为反射点、折射点)
光的折射的几个基本概念： “一点”“一面”“三线”“两角”
（4）入射角：入射光线与法线的夹角i（5）折射角：折射光线与法线的夹角r
一束光射向一块玻璃砖（如图）并穿过玻璃砖，这束光进入玻璃和离开玻璃后的光路正确的是( )A.B.C.D.
答案：B解析：先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角。当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。最终的出射光线与最初的入射光线平行。故只有B图正确。
从A射出的两条光线经折射后进入猫的眼睛，由于光沿直线传播的经验，猫逆着折射光看去，觉得光是从A′射出的，因此猫看到的是A升高的虚像A′。
小猫要沿着鱼的下方才能叉到鱼
筷子看起来向____弯折
在水中看岸上的物体，物体和实际相比是怎样的？
在不透明杯子的杯底放一枚硬币，把杯子移动到眼睛刚好看不到硬币的地方。保持眼睛和杯子的位置不变，请另一位同学缓慢地向杯里倒水，你观察到了什么现象？
下列现象中，哪一项是利用光的折射现象( )A.湖水中的倒影B.戴老花镜看报纸C.照镜子D.小孔成像
答案：B解析：A、倒影是由于光的反射形成的；B.戴老花镜看报纸，是由于光的折射形成的；C.在平面镜中的像属于平面镜成像，是由于光的反射形成的；D.小孔成像是由于光的直线传播造成的。
定义：当光从一种介质斜射入另一种介质时，光路发生发生偏折。
现象：海市蜃楼、池水变浅、铅笔“折断”等
1.如图所示的光现象中，由于光的折射形成的是( )A.筷子好像在水面处弯折B.后视镜中看到车辆C. 日晷上呈现针的影子D.山在水中形成倒影
答案：A解析：A.筷子好像在水面处弯折原理是光的折射，即光由水中斜射入空气中时发生了偏折，故A符合题意；B.后视镜中看到车辆，后视镜是凸面镜，能扩大视野，原理是光的反射，故B不符合题意；C.日晷上呈现针的影子，影子形成的原理是光的直线传播，故C不符合题意；D.山在水中形成倒影，属于平面镜成像，原理是光的反射，故D不符合题意。
2.如图所示，将一枚硬币放到不透明杯子底部，人眼在A处看不到硬币。向杯中缓缓倒水时，人眼看到的硬币是光的________所形成的________（选填“实”或“虚”）像。
答案：折射；虚解析：当杯中缓缓注水后，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高）。
