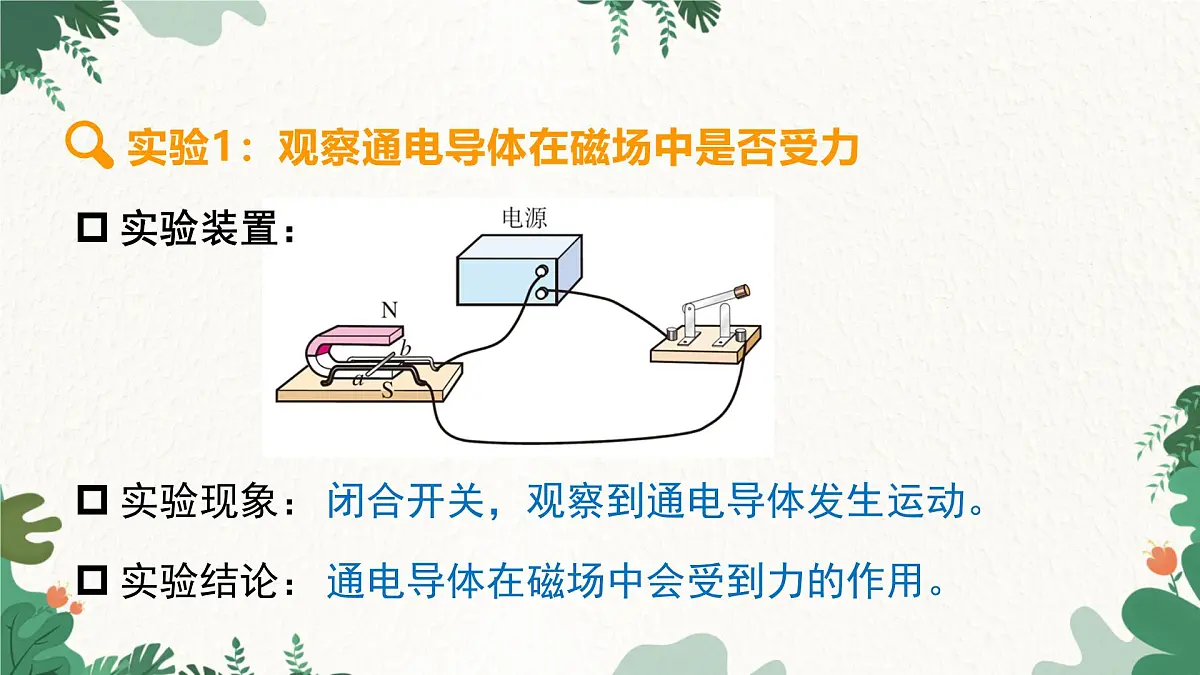

闭合开关，观察到通电导体发生运动。
通电导体在磁场中会受到力的作用。

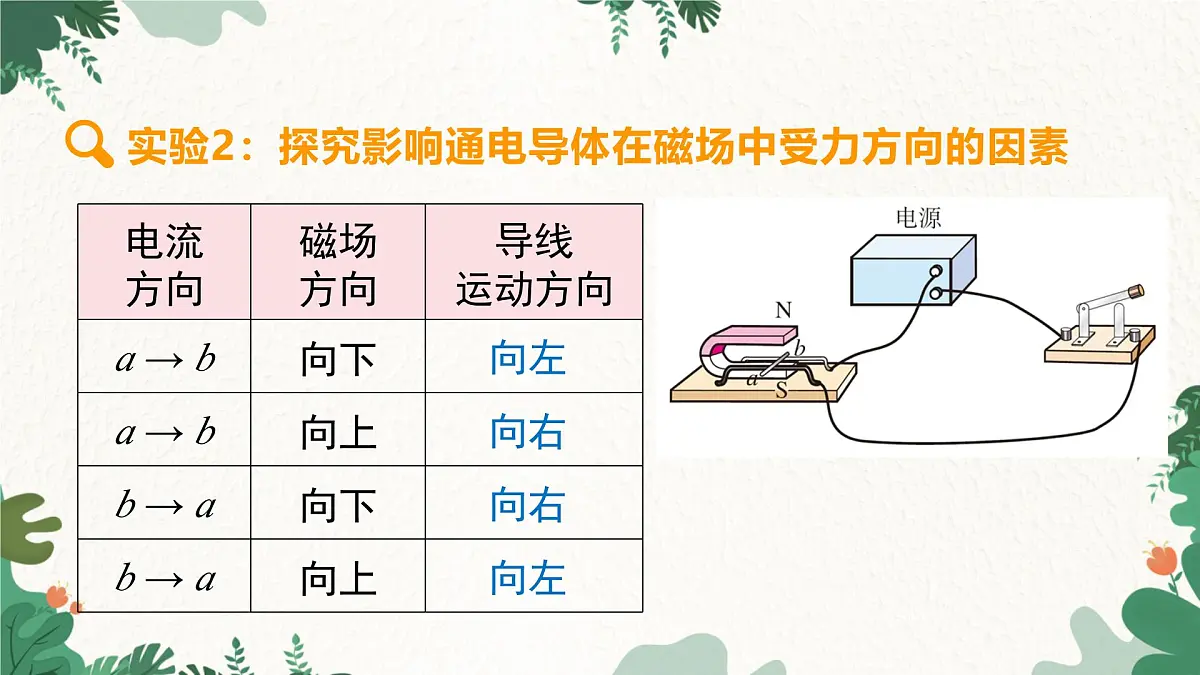

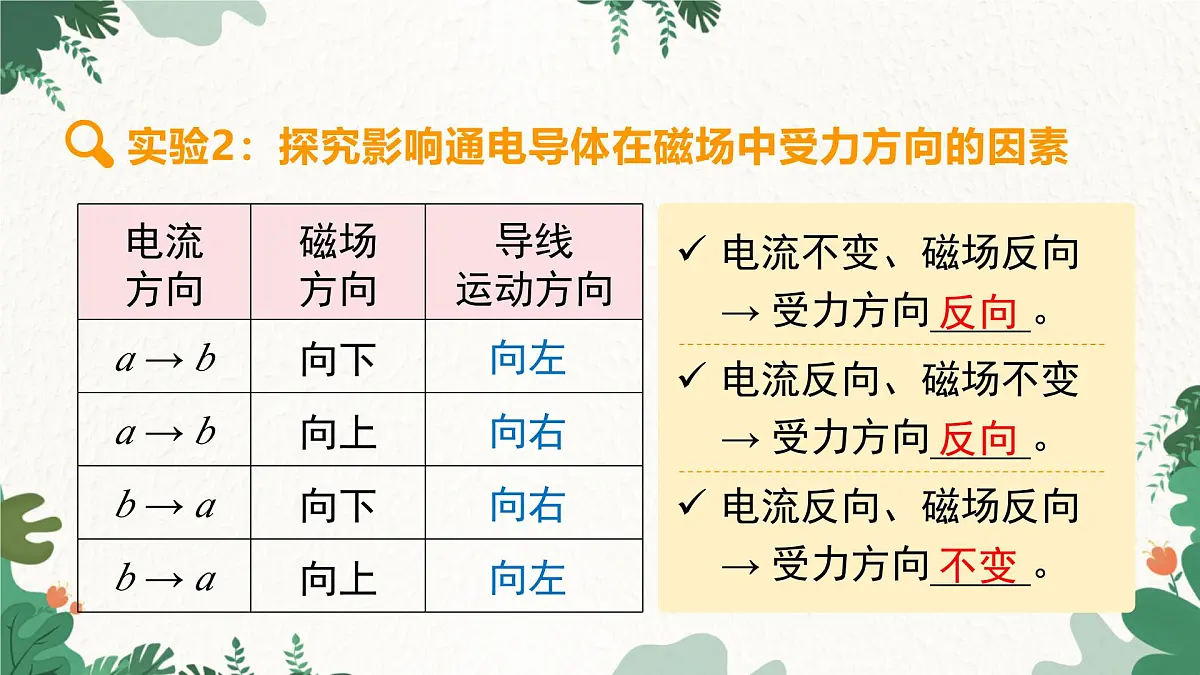

电流不变、磁场反向 → 受力方向_____。电流反向、磁场不变 → 受力方向_____。电流反向、磁场反向 → 受力方向_____。
只变其一，受力的方向改变。二者都变，受力的方向不改变。

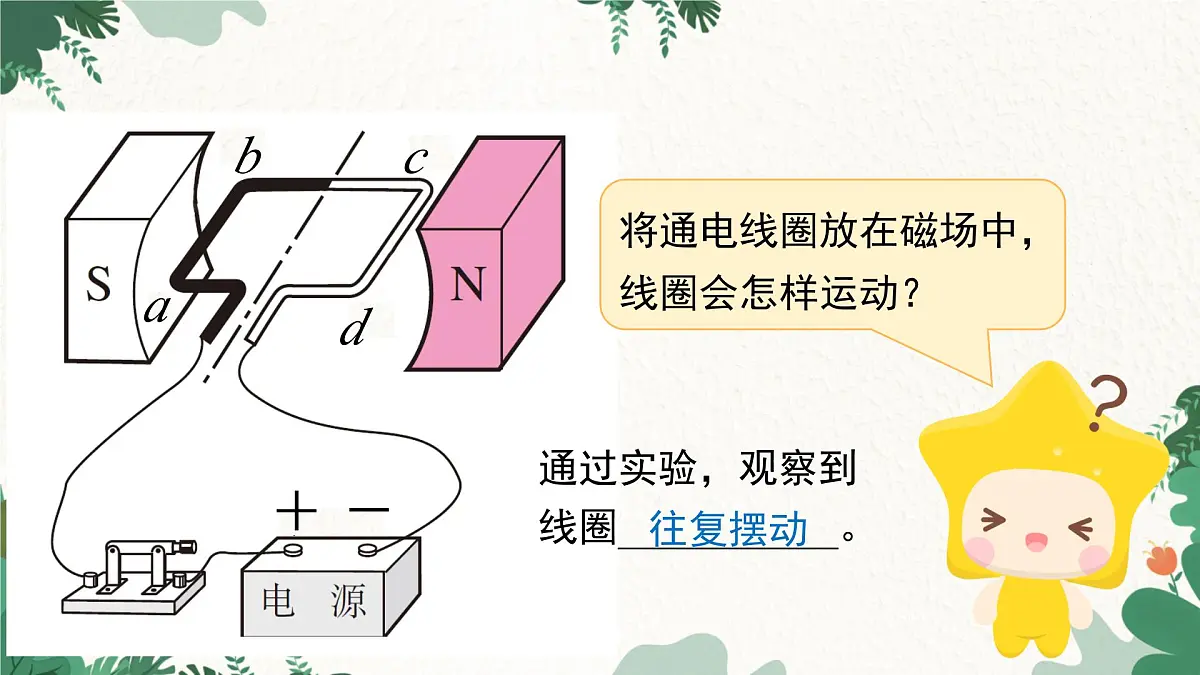

通过实验，观察到线圈___________。

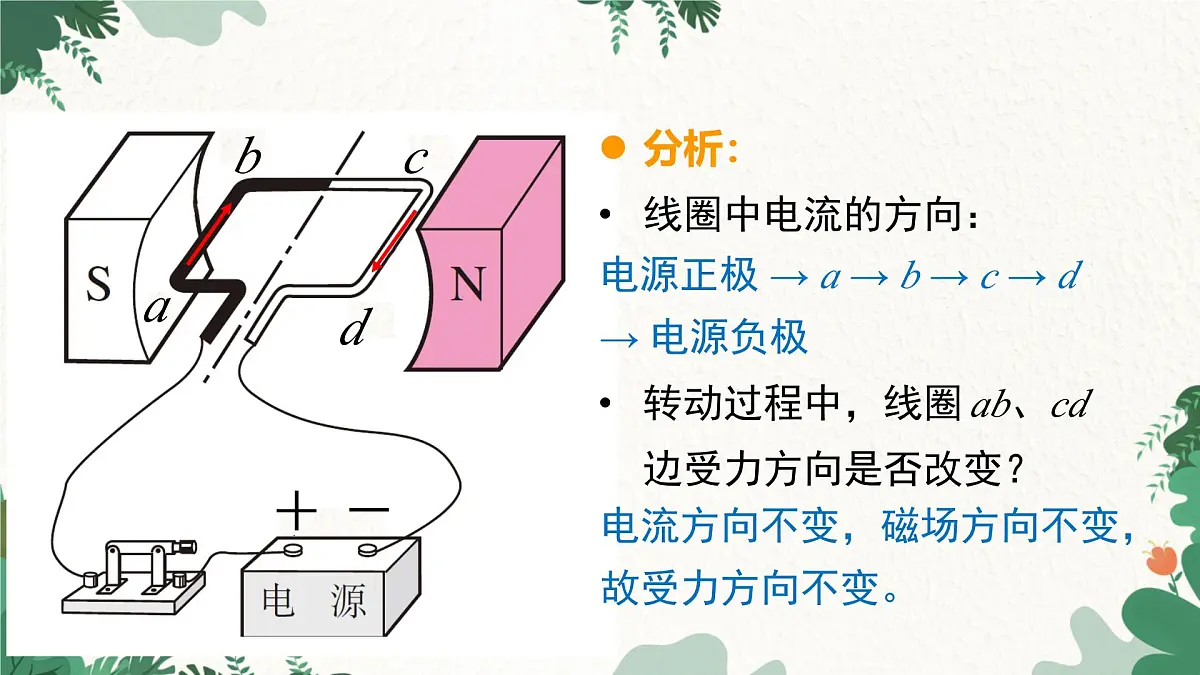

分析：线圈中电流的方向：转动过程中，线圈 ab、cd 边受力方向是否改变？
电源正极 → a → b → c → d → 电源负极
电流方向不变，磁场方向不变，故受力方向不变。
ab 边受力方向_____，cd 边受力方向_____。
线圈沿顺时针方向转动。

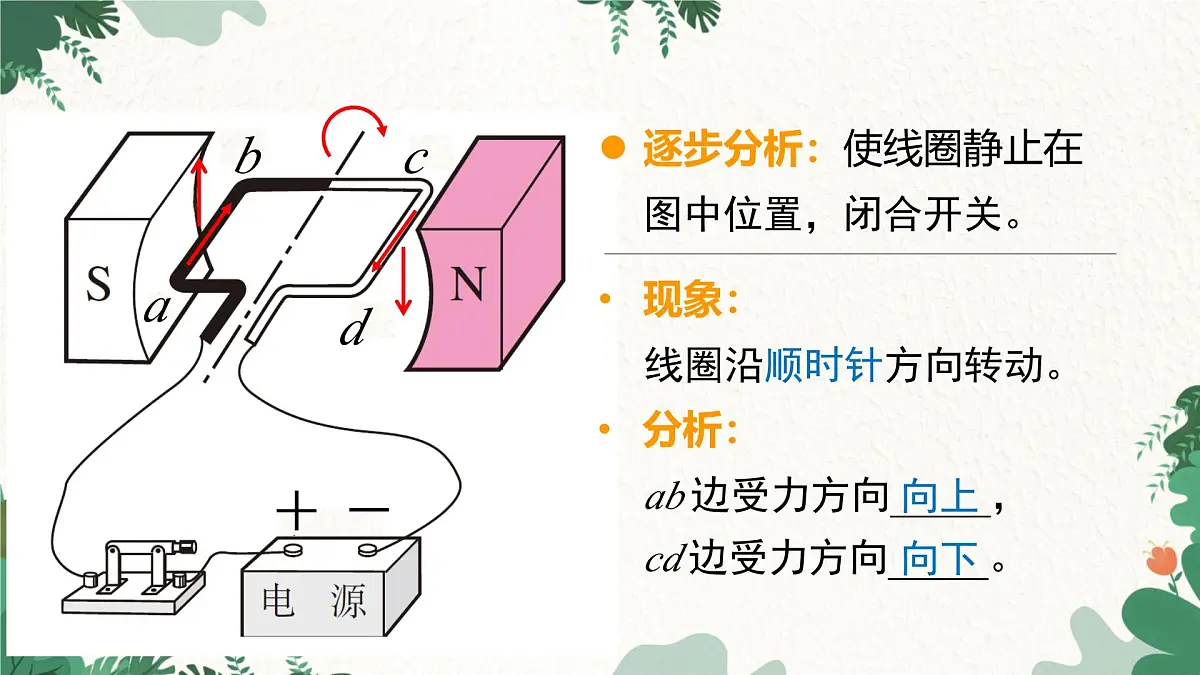

逐步分析：使线圈静止在图中位置，闭合开关。
ab、cd 两边受力大小相同、方向相反，在一条直线上，二力平衡。
线圈沿逆时针方向转动。
逐步分析：使线圈静止在图中位置（线圈冲过平衡位置后所能达到的位置），闭合开关。
方法2：改变受力方向，即调换磁极或者改变电流方向。
方法1：使不受力（断开电路），依靠惯性转过半圈。
一端只刮掉半周绝缘漆层
两个铜半环 E、F（换向器）彼此绝缘，跟线圈两端相连，并随线圈一起转动。
电刷 A、B，跟铜半环接触，使电源和线圈组成闭合电路。
作用：线圈刚越过平衡位置时，立刻改变线圈中的电流方向。
视频《换向器的作用动画演示》
通电导体在磁场中受到力的作用使线圈转动，同时通过换向器及时改变线圈中的电流方向，以保证线圈的持续转动。
1、如图所示，是通电导体在磁场中受力情况，⊕ 表示电流方向垂直纸面向里，⊙表示电流方向垂直纸面向外。请根据甲图判断ABCD四幅图中受力方向正确的是（　　）
2、通电线圈在磁场里处于平衡位置时，下列说法中正确的是（　　）A．磁感线与线圈平面平行，线圈不受力B．磁感线与线圈平面垂直，线圈不受力C．磁感线与线圈平面平行，线圈受到平衡力D．磁感线与线圈平面垂直，线圈受到平衡力
3、直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是（　　）A．不断改变电流的方向，使线圈能够完成正、反转动B．适时地自动改变电流方向，使线圈始终向一个方向转动C．不断地改变磁场的方向以改变线圈转动的方向D．不断地改变磁场的方向，使线圈始终朝一个方向转动
4、关于直流电动机，下列说法正确的是（　　）A．同时调换电源正负极和磁体的磁极，线圈反向转动B．电动机通电后不转，可能是线圈刚好处在平衡位置C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈刚转到平衡位置时，换向器自动改变电路中电流方向
通电导体在磁场中受到力的作用使线圈转动，同时通过换向器及时改变线圈中的电流方向，以保证线圈的持续转动。
直流电动机的工作原理：
通电导体在磁场中会受到力的作用，力的方向跟电流的方向、磁场的方向有关。
