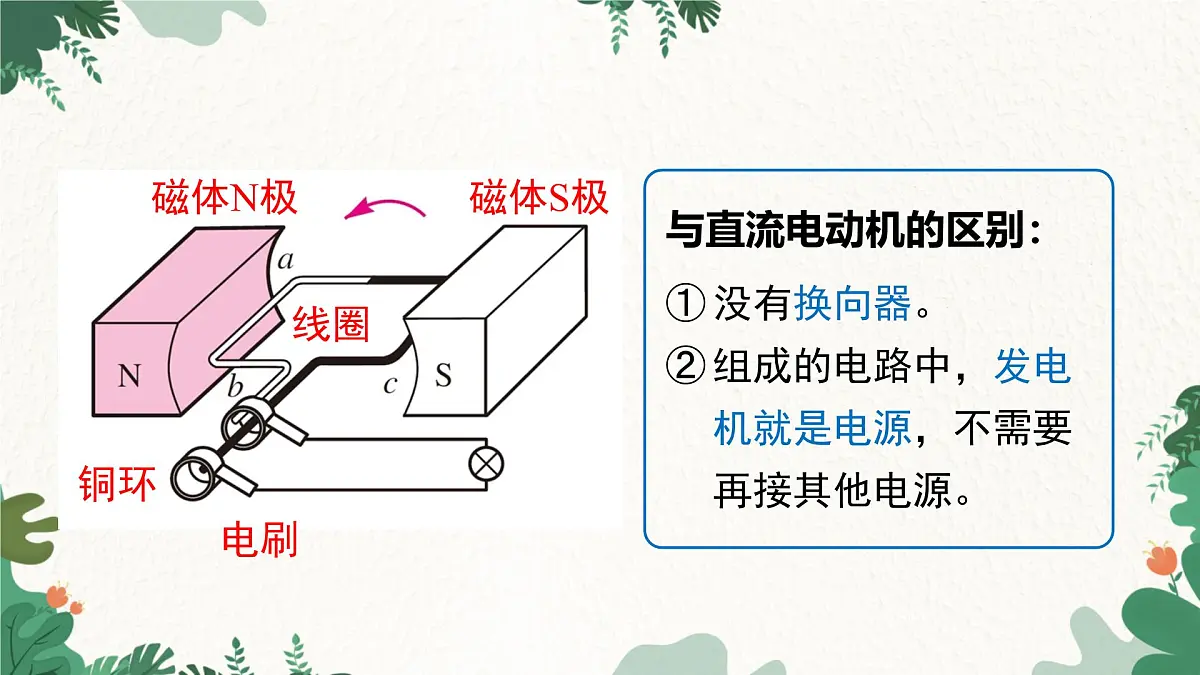

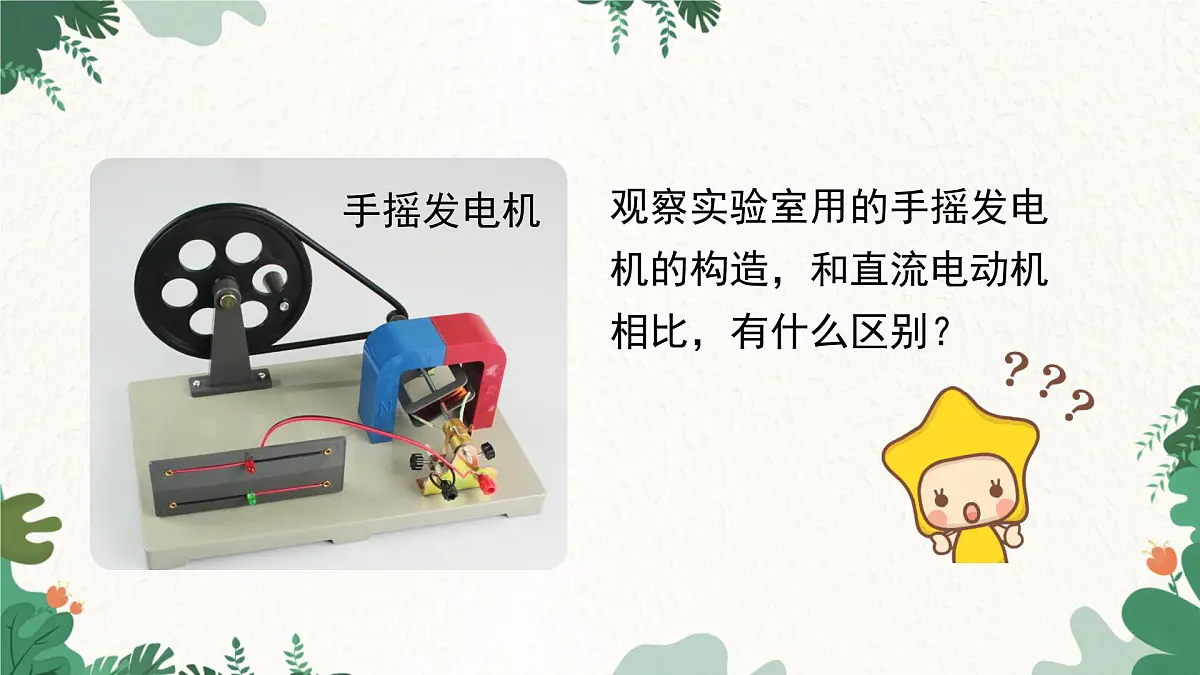

观察实验室用的手摇发电机的构造，和直流电动机相比，有什么区别？

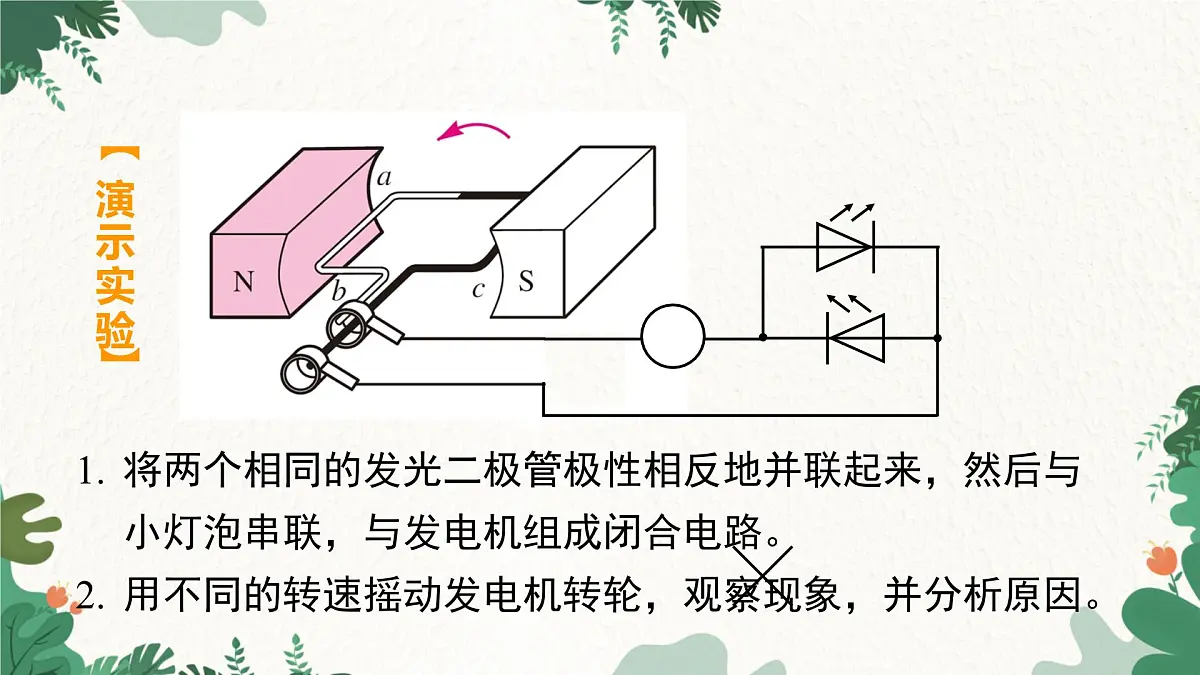

将两个相同的发光二极管极性相反地并联起来，然后与小灯泡串联，与发电机组成闭合电路。用不同的转速摇动发电机转轮，观察现象，并分析原因。

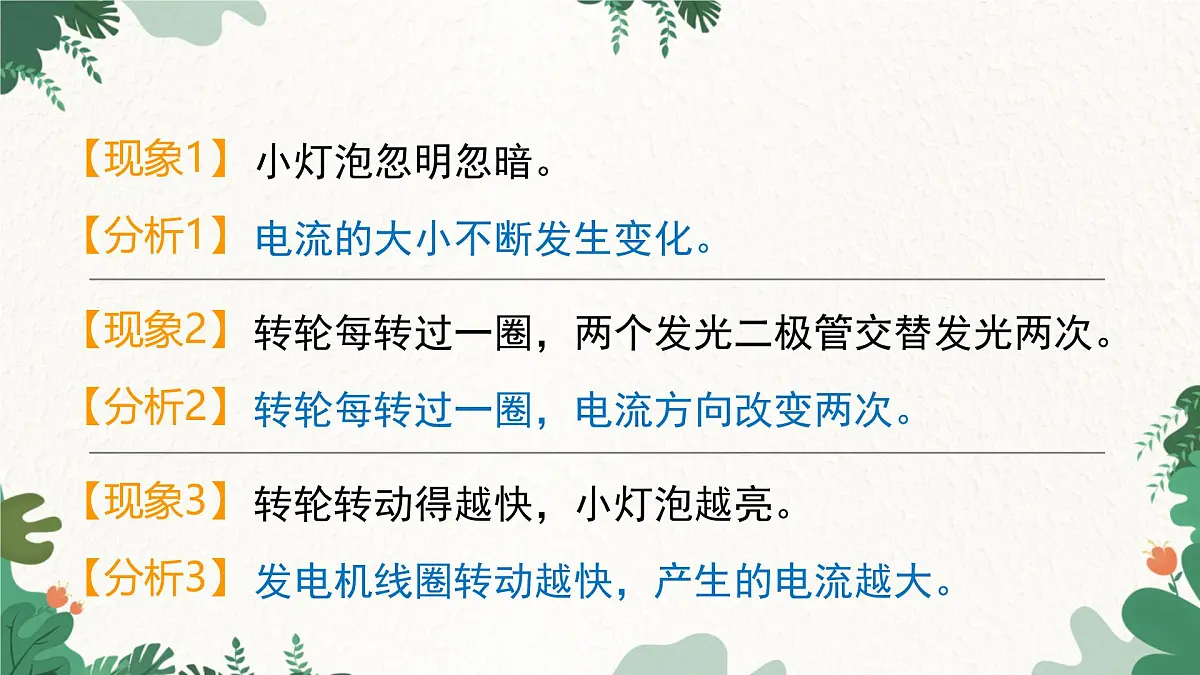

转轮每转过一圈，电流方向改变两次。
电流的大小不断发生变化。
发电机线圈转动越快，产生的电流越大。
转轮每转过一圈，两个发光二极管交替发光两次。
转轮转动得越快，小灯泡越亮。

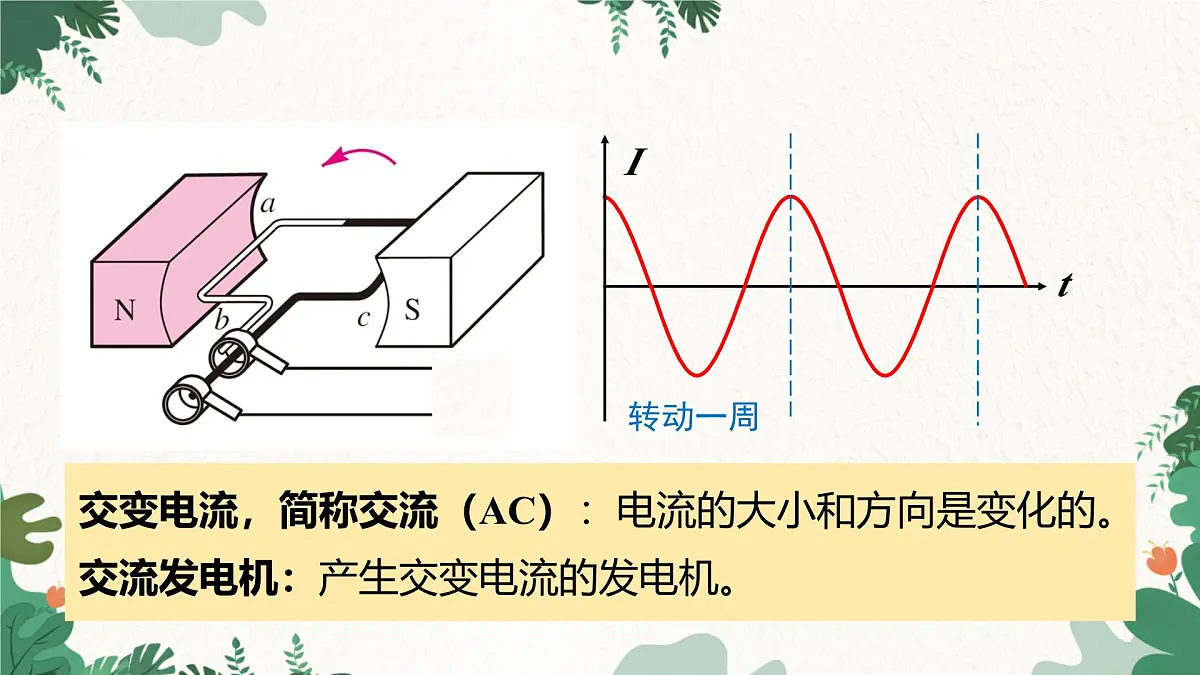

交变电流，简称交流（AC）：电流的大小和方向是变化的。
交流发电机：产生交变电流的发电机。
在奥斯特发现电可以生磁后，英国物理学家法拉第相信事物是普遍联系的，磁也能生电，他经过10年不懈的探索，终于在1831年发现了磁生电的条件和规律。
发电机的原理是磁生电 —— 电磁感应现象
组装如图所示的装置，在蹄形磁体的磁场中悬挂一根导线，导线的两端与灵敏电流表连接，组成闭合电路。
灵敏电流表可以测量非常微小的电流（图示灵敏电流表量程为0～300 μA）。指针向右偏转，表示电流从正接线柱流入，从负接线柱流出。指针向左偏转，表示电流从负接线柱流入，从正接线柱流出。
让导体在磁场中分别保持静止、向不同的方向运动，观察电流表指针是否偏转，并总结规律。
闭合电路的一部分导体，在磁场里做切割磁感线的运动时，导体中就会产生电流。
静止、沿导线方向前后移动、沿平行于磁感线方向运动，没有电流产生。
左右移动 —— 有电流产生。前后、上下移动 —— 没有电流产生。
磁场方向、导体运动方向
闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流。产生的电流叫做感应电流。电流的方向与导体运动的方向和磁场方向有关。
1831年，英国物理学家法拉第发现了电磁感应现象：
视频《交流发电机工作过程演示》
导线_______磁感线，电路中_____电流。
ab 边向下运动，感应电流方向 b → a ；cd 边向上运动，感应电流方向______；外部电路中电流方向_______。
ab 边向上运动，感应电流方向________；cd 边向下运动，感应电流方向______；外部电路中电流方向_______。
线圈每转动一周，电流方向改变 2 次
实际发电机结构复杂，但仍是由磁体、线圈两部分组成。大型发电机一般采取线圈不动（定子），磁极旋转（转子）的方式发电。
大型水电站的发电机组中，定子和转子都是由线圈绕成，没有磁体存在，你知道为什么吗？
为了得到更强的磁场，用电磁铁（电流的磁效应）代替永磁体。
各种发电机的能量转化：其他形式的能 → _____能 → ___能
1、（多选）如图是“探究什么情况下磁可以生电”的装置，闭合开关，下列说法不正确的是（　 　）A．通过观察电流表指针的偏转来判断电路中是否有感应电流B．导体ab在垂直纸面方向前后运动时，电路中会产生电流C．保持其它条件不变，只改变导体ab左右运动的方向，是在研究感应电流方向与导体运动方向的关系D．磁体和导体ab一起向右运动，电路中会产生电流
2、如图所示的装置，当条形磁体插入线圈的过程中，电流表的指针______（填“会”或“不会”）发生偏转，在这个闭合电路中______相当于电源。
3、导线 a 是闭合电路的一部分，下面四幅图中，a 在磁场中按 v 的方向运动时，能产生感应电流的是（a 在A选项中与磁感线平行，在B、C选项垂直于纸面，在D选项中磁感线与水平地面平行指向北方，a 水平东西放置）（　　）
4、如图所示是交流发电机的原理图，以下说法正确的是（　　）A．线圈在图中所示位置时，不会产生感应电流B．线圈匀速转动时，线圈中产生的电流大小不变C．该发电机的工作原理是通电线圈在磁场中受力转动D．线圈转动一周，电流方向改变两次，大小随时间改变
5、小罗把两个玩具电机用导线连接在一起（如图），用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（　　）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的
影响感应电流方向的因素：
闭合电路、部分导线、切割磁感线
磁场方向、导线运动方向
电磁感应现象的发现者：
转子、定子（线圈、磁体）
交流发电机发出的_____电流，线圈每转动一周，电流方向改变____次。
