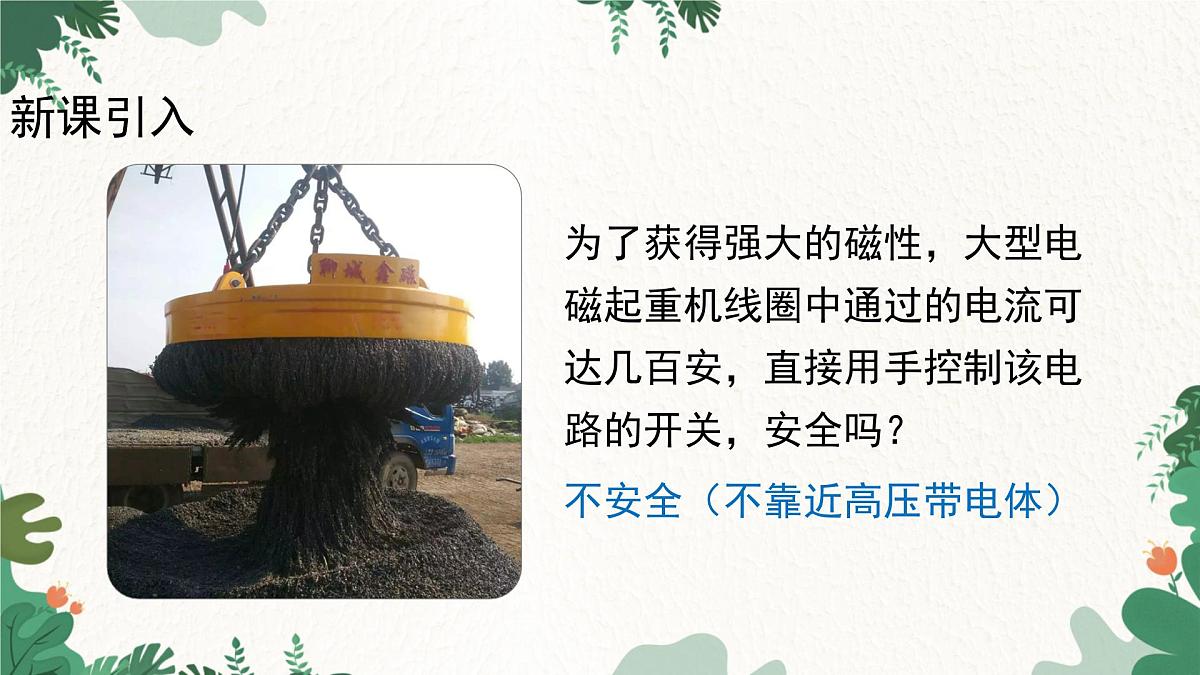

为了获得强大的磁性，大型电磁起重机线圈中通过的电流可达几百安，直接用手控制该电路的开关，安全吗？
不安全（不靠近高压带电体）

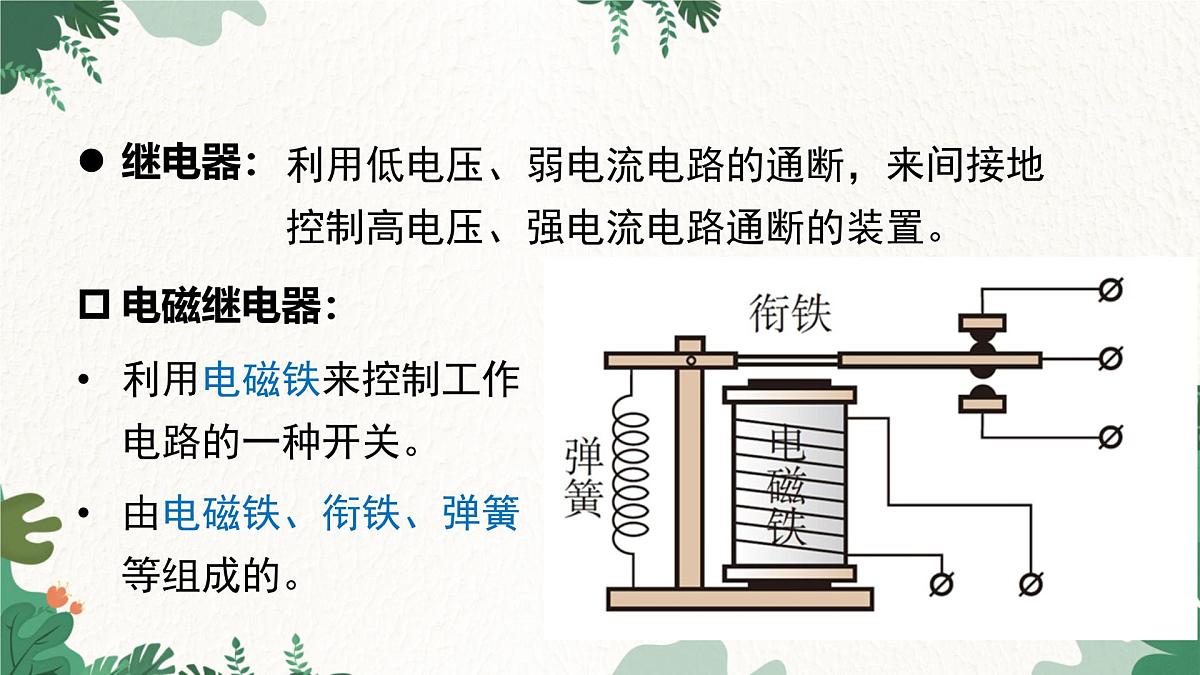

利用低电压、弱电流电路的通断，来间接地 控制高电压、强电流电路通断的装置。

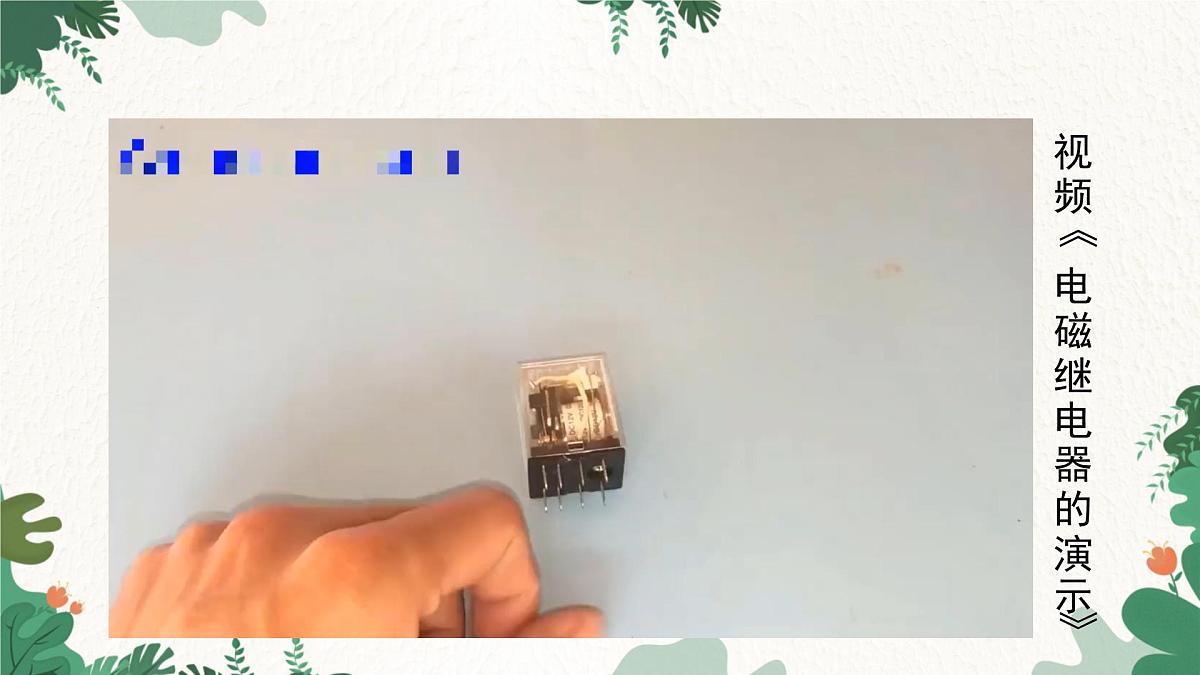

视频《电磁继电器的演示》

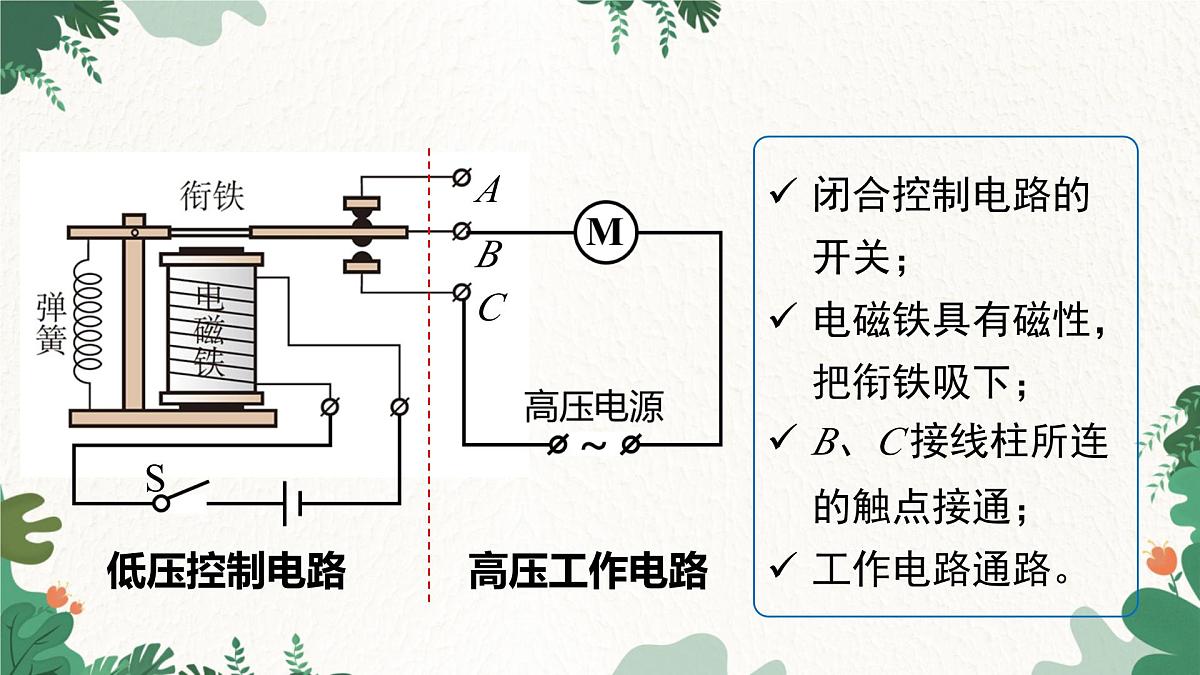

闭合控制电路的 开关；电磁铁具有磁性， 把衔铁吸下；B、C 接线柱所连 的触点接通；工作电路通路。

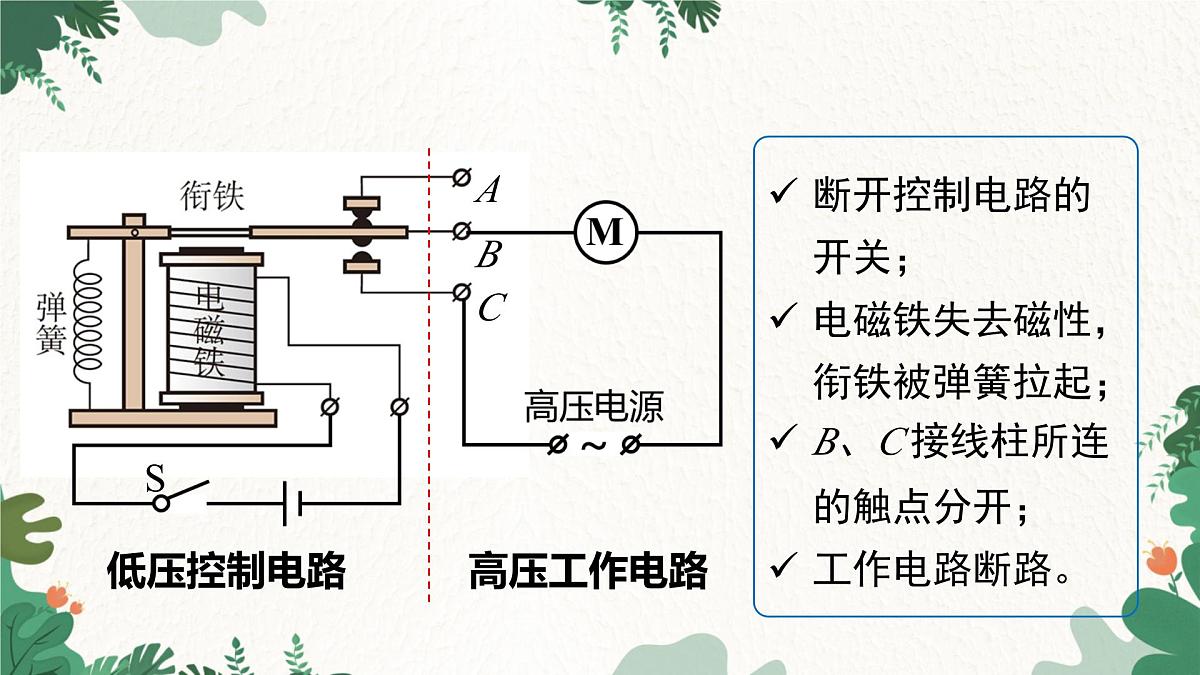

断开控制电路的 开关；电磁铁失去磁性， 衔铁被弹簧拉起；B、C 接线柱所连 的触点分开；工作电路断路。

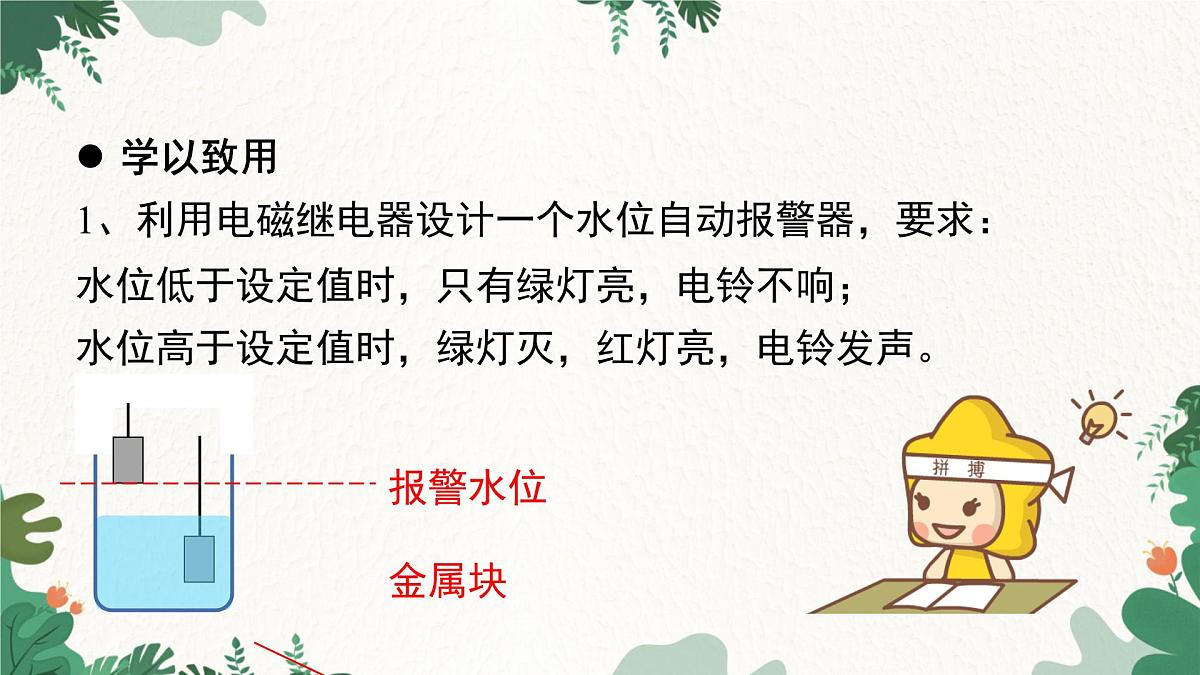

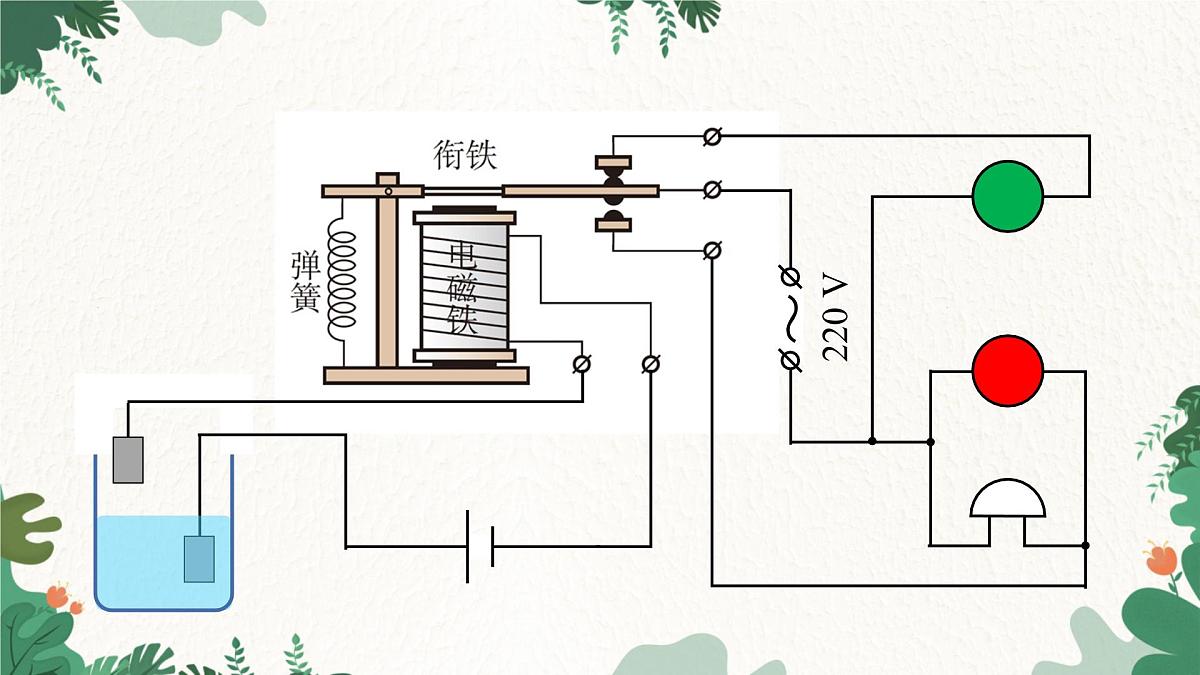

1、利用电磁继电器设计一个水位自动报警器，要求：水位低于设定值时，只有绿灯亮，电铃不响；水位高于设定值时，绿灯灭，红灯亮，电铃发声。
2、某热敏电阻的阻值随温度变化的关系如图，利用该热敏电阻和电磁继电器，你能设计一个恒温的电热水壶吗？ 怎样调节能提高设定的温度？
1、如图所示是某科技小组 设计的一种温度自动控制报 警装置电路图，下列关于该报警装置的叙述，正确的一项是（　　）A．当温度低于95℃时，报警装置就会响铃，同时绿灯亮B．当温度低于95℃时，报警装置就会响铃，同时红灯亮C．当温度达到95℃时，报警装置就会响铃，同时红灯亮D．当温度达到95℃时，报警装置就会响铃，同时绿灯亮
2、小利同学观察到学校楼道里的消防应急灯，平时灯是灭 的，一旦停电，两盏标有“36 V”的灯泡就会正常发光。如 图所示是小利设计的四个电路，其中可以起到消防应急灯作 用的电路是（　　）
3、如图所示是某宾馆走廊廊灯的自 动控制电路，走廊入口上方安装有反 射式光电传感器，当人靠近到一定距 离时，从光电传感器上发射的红外线 经人体反射后被接收器接收，接收器 中的光敏电阻R0阻值_____，定值电阻R两端的电压_____， 同时电磁铁磁性_____，工作电路接通，灯泡发光。
4、小明利用光敏电阻受到光照时电阻变小的特性，设计了一 个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。 在实际测试时，发现灯始终亮着，而光敏电阻和其他电路元件 都正常。下列调节能使控制电路达到要求的是（　　）A．减少电磁铁线圈的匝数B．抽出电磁铁的铁芯C．滑动变阻器的滑片P向左移动D．减小控制电路电源电压
电磁继电器的主要工作器件是电磁铁，通过其对衔铁吸引力的变化 控制工作电路的通断。
分析控制电路电流变化和电磁铁磁性变化
衔铁被吸下和释放时分别与哪个触点接触
衔铁的动作使哪段电路接通或断开
