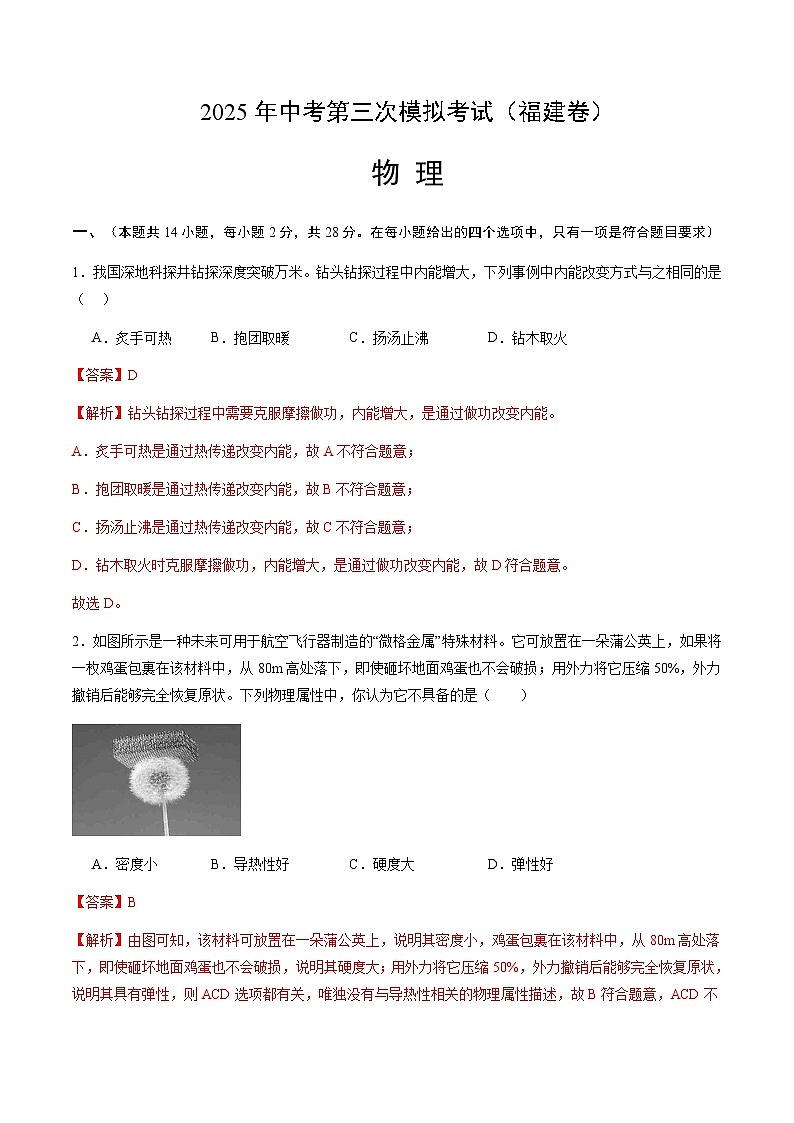

2025年中考数学第三次模拟考试卷：物理（福建卷）（解析版）

这是一份2025年中考数学第三次模拟考试卷：物理（福建卷）（解析版），共28页。试卷主要包含了填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
一、（本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求）
1．我国深地科探井钻探深度突破万米。钻头钻探过程中内能增大，下列事例中内能改变方式与之相同的是（ ）
A．炙手可热B．抱团取暖C．扬汤止沸D．钻木取火
【答案】D
【解析】钻头钻探过程中需要克服摩擦做功，内能增大，是通过做功改变内能。
A．炙手可热是通过热传递改变内能，故A不符合题意；
B．抱团取暖是通过热传递改变内能，故B不符合题意；
C．扬汤止沸是通过热传递改变内能，故C不符合题意；
D．钻木取火时克服摩擦做功，内能增大，是通过做功改变内能，故D符合题意。
故选D。
2．如图所示是一种未来可用于航空飞行器制造的“微格金属”特殊材料。它可放置在一朵蒲公英上，如果将一枚鸡蛋包裹在该材料中，从80m高处落下，即使砸坏地面鸡蛋也不会破损；用外力将它压缩50%，外力撤销后能够完全恢复原状。下列物理属性中，你认为它不具备的是（ ）
A．密度小B．导热性好C．硬度大D．弹性好
【答案】B
【解析】由图可知，该材料可放置在一朵蒲公英上，说明其密度小，鸡蛋包裹在该材料中，从80m高处落下，即使砸坏地面鸡蛋也不会破损，说明其硬度大；用外力将它压缩50%，外力撤销后能够完全恢复原状，说明其具有弹性，则ACD选项都有关，唯独没有与导热性相关的物理属性描述，故B符合题意，ACD不符合题意。
故选B。
3．电冰箱通电后，制冷剂被压缩机从蒸发器内吸出、压缩后进入冷凝器，随后进入蒸发器……，通过这样的循环，实现制冷效果，如图所示。下列说法正确的是（ ）
A．制冷剂需选用不容易汽化的物质
B．制冷剂需选用汽化吸热能力弱的物质
C．制冷剂在冷凝器内液化放出热量
D．打开工作中的冰箱门，最终能使整个房间内降温
【答案】C
【解析】A．冰箱是利用制冷剂汽化时吸热、液化时放热，在系统内循环流动，达到制冷目的，制冷剂需选用容易汽化的物质，故A错误；
B．制冷剂需选用汽化吸热能力强的物质，这样才能在蒸发器内吸收更多的热量，实现更好的制冷效果，故B错误；
C．制冷剂在冷凝器的管子通过压缩体积的方式液化，从而向冰箱外放出热量，故C正确；
D．打开工作中的冰箱门，冰箱内的冷空气会流出，但冰箱为了维持低温会消耗更多的电能，压缩机工作时会产生更多的热量，最终能使整个房间内升高，故D错误。
故选C。

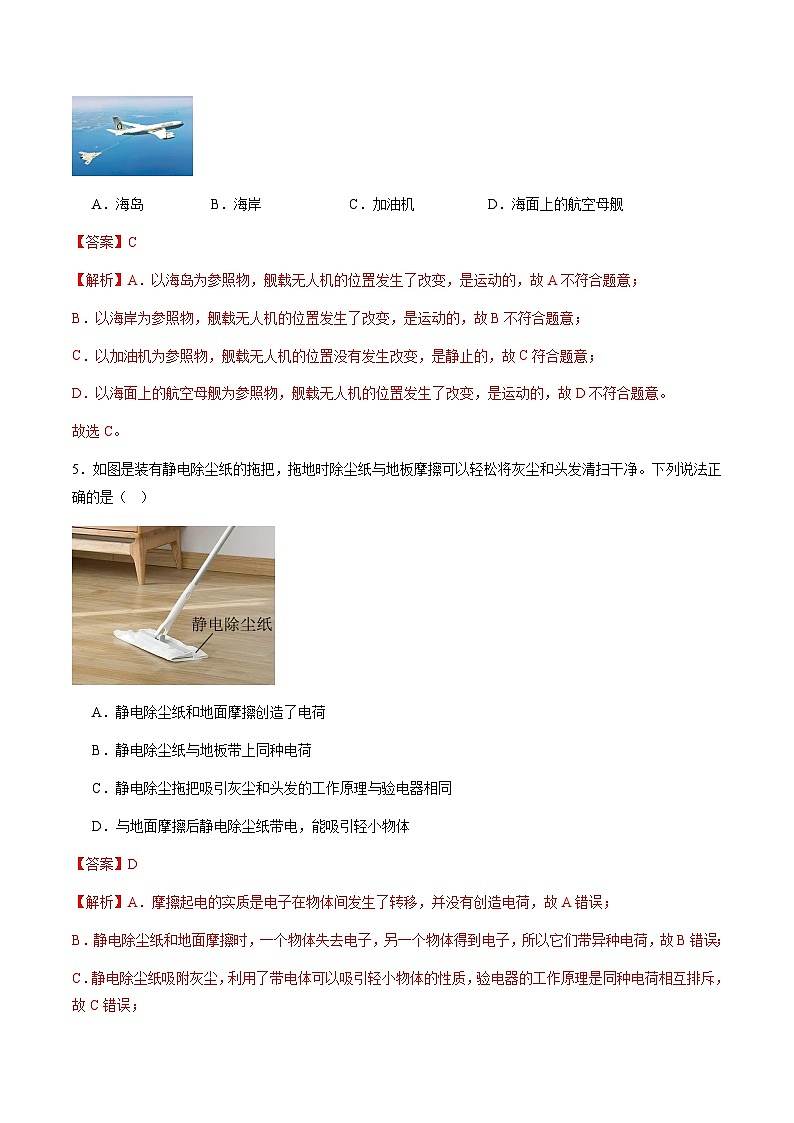

4．如图所示是舰载无人机在完成自主空中加油。以下列哪个物体为参照物，可认为舰载无人机是静止的（ ）
A．海岛B．海岸C．加油机D．海面上的航空母舰
【答案】C
【解析】A．以海岛为参照物，舰载无人机的位置发生了改变，是运动的，故A不符合题意；
B．以海岸为参照物，舰载无人机的位置发生了改变，是运动的，故B不符合题意；
C．以加油机为参照物，舰载无人机的位置没有发生改变，是静止的，故C符合题意；
D．以海面上的航空母舰为参照物，舰载无人机的位置发生了改变，是运动的，故D不符合题意。
故选C。
5．如图是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦可以轻松将灰尘和头发清扫干净。下列说法正确的是（ ）
A．静电除尘纸和地面摩擦创造了电荷
B．静电除尘纸与地板带上同种电荷
C．静电除尘拖把吸引灰尘和头发的工作原理与验电器相同
D．与地面摩擦后静电除尘纸带电，能吸引轻小物体
【答案】D
【解析】A．摩擦起电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；
B．静电除尘纸和地面摩擦时，一个物体失去电子，另一个物体得到电子，所以它们带异种电荷，故B错误；
C．静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，验电器的工作原理是同种电荷相互排斥，故C错误；
D．静电除尘纸和地面摩擦后，静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体的性质，故D正确。
故选D。
6．生活处处有物理，下列估测符合实际情况的是（ ）
A．一个中学生的质量约为50B．跑步的速度约为20
C．大拇指指甲宽度约为1D．家庭电路的电压为380V
【答案】A
【解析】A．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故A符合题意；
B．跑步的速度约为5m/s，故B不符合题意；
C．大拇指指甲宽度约为1cm，故C不符合题意；
D．家庭电路的电压为220V，故D不符合题意。
故选A。
7．能源、信息和材料是现代社会发展的三大支柱，下列说法正确的是（ ）
A．太阳能、地热能、核能都是可再生能源
B．核能发电是利用可以控制的核聚变工作的
C．手机中使用的麒麟芯片由半导体材料制成
D．亚太6E国产同步轨道通信卫星依靠超声波传递信号
【答案】C
【解析】A．太阳能、地热能可以从自然界源源不断获取，属于可再生能源，而核能不能从自然界源源不断获取，属于不可再生能源，故A错误；
B．核能发电是利用可以控制的核裂变工作的，故B错误；
C．半导体的导电性介于导体和绝缘体之间，手机中使用的麒麟芯片由半导体材料制成，故C正确；
D．亚太6E国产同步轨道通信卫星依靠电磁波传递信号，故D错误。
故选C。
8．湖里实验中学陈老师把历史知识写成歌词制作成MV，“把历史唱给你听”，同学们可以从歌声中分辨出是陈老师，这是根据声音的哪个特性判断出来的（ ）
A．音调B．响度C．音色D．声速
【答案】C
【解析】不同发声的音色一般不同，根据音色可判断出是陈老师，故ABD不符合题意，C符合题意。
故选C。
9．对下列四个图描述正确的是（ ）
A．客机飞行时机翼下表面空气流速大压强大
B．安全锤做得很尖是为了减小受力面积从而减小压强
C．向装有沸水的烧瓶底浇冷水，可以增大水面上方的气压从而降低水的沸点
D．自制气压计从山脚拿到山顶，玻璃管中液柱随外界气压的减小而升高
【答案】D
【解析】A．大型客机飞行时机翼上表面空气流速大，压强小，下表面流速小压强大，产生向上的升力，故A错误；
B．安全锤做得很尖是在压力一定时，减小受力面积，从而增大压强，故B错误；
C．向盛有刚沸腾的水的烧瓶底浇冷水，使得内部水蒸气液化，内部压强减小，减小了水面上方的气压从而降低水的沸点，故C错误；
D．自制气压计瓶内压强等于外界大气压加上水柱的压强，从山脚拿到山顶，大气压减小，内部压强几乎不变，因而水柱升高，说明玻璃管中液柱随外界气压减小而升高，故D正确。
故选D。
10．如图是新能源汽车的充电桩，下列说法符合安全用电原则的是（ ）
A．充电桩都要装漏电保护器B．安装充电桩时不必断开电源
C．充电桩不需要连接地线D．若充电桩起火应立即浇水扑灭
【答案】A
【解析】A．漏电保护器可以在电路漏电时，切断电源，起到保护作用，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．安装充电桩时，必须断开电源开关，防止触电，故B不符合题意；
C．安装充电桩时，为了安全，要接地线，故C不符合题意；
D．充电桩起火，生活用水是导体，浇水扑灭，人容易触电，应先断开电源再施救，故D不符合题意。
故选A。
11．图甲是我们使用电脑时常会用到的光电鼠标，光电鼠标的原理是利用发光二极管的光照射鼠标垫（如图乙），反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用来记录移动动作，以此捕捉移动位置的不同画面。图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。下列说法正确的是（ ）
A．当发光二极管发出的光照射在粗糙的鼠标垫上时会发生镜面反射
B．若成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上所成的像是倒立、放大的实像
C．将鼠标离开鼠标垫一定高度悬空时，像成在光学感应器的下方
D．将鼠标离开鼠标垫一定高度悬空所成的像变大
【答案】C
【解析】A．当发光二极管发出的光照射在粗糙的鼠标垫上时，发生漫反射，故A错误；
B．成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，物距大于像距，则物距大于二倍焦距，像距小于二倍焦距大于一倍焦距，由凸透镜成像规律可知，在光学感应器上所成像是倒立、缩小的实像，故B错误；
CD．鼠标悬空相当于增大了物距，由凸透镜成实像的规律可知，此时像距会变小，像变小，像会靠近凸透镜。因此光学感应器要靠近凸透镜才能接收到清晰的像。则将鼠标离开鼠标垫一定高度后悬空，像成在光学感应器的下方，故C正确，D错误。
故选C。
12．如图是小君同学在大课间活动时踢毽子的情景，假设毽子上下运动时所受空气阻力不变。以下对毽子上下飞舞时所受合力的分析正确的是（ ）
A．上升过程合力方向和下落过程合力方向相反B．上升过程合力大于重力
C．下降过程合力大于重力D．最高点时处于静止状态，合力为零
【答案】B
【解析】A．毽子在上升过程中受到竖直向下的重力和竖直向下的空气阻力，下落过程受到竖直向下的重力和竖直向上的空气阻力，合力方向都向下，故A错误；
BC．上升过程合力等于重力与空气阻力之和，下落过程合力等于重力与空气阻力之差，上升过程合力大于重力，下降过程中合力小于重力，故B正确，C错误；
D．上升到最高点时，毽子的速度瞬间为0，此时，毽子只受到重力作用，合力不为零，故D错误。
故选B。
13．如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A． B． C． D．
【答案】B
【解析】由题意可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的，故B符合题意，ACD不符合题意。
故选B。
14．检验人员在甲、乙、丙三支相同试管中分别盛放不同密度的硫酸铜溶液，在每支试管内滴入一滴体积相同的同一病毒感染者的血液，一段时间后出现了如图所示的情形，此时硫酸铜溶液深度相同。则下列说法正确的是（ ）
A．检验者的血液密度和甲试管中硫酸铜溶液的密度相等
B．三试管中血液的浮力大小关系是：F浮甲=F浮乙＞F浮丙
C．丙试管硫酸铜溶液对试管底部的压强最大
D．丙试管对试管架底座的压力最大
【答案】B
【解析】A．检验者的血液在甲中漂浮，根据浮沉条件可知，检验者的血液密度小于甲试管中硫酸铜溶液的密度，故A错误；
B．同一病毒感染者、体积相同的一滴血液的重力相同，甲中血液漂浮，浮力等于重力；乙中血液悬浮，浮力等于重力；丙中血液沉底，浮力小于重力，所以
F浮甲＝F浮乙＞F浮丙
故B正确；
C．根据浮沉条件，血液滴在乙中悬浮，则血液的密度与乙试管中硫酸铜溶液的密度相同；血液在丙中沉底，则血液密度大于丙试管中硫酸铜溶液的密度，故可知硫酸铜溶液密度：ρ甲>ρ乙>ρ丙，由图知液面相平，由公式p＝ρgh可得，p甲>p乙＞p丙，故C错误；
D．甲中液体的密度最大，由图知甲液体的体积最大，乙、丙液体的体积相同，由
G＝mg＝ρgV
知，甲中液体的重力最大，甲试管对试管架底座的压力最大，故D错误。
故选B。
二、填空题（本大题共6小题，每空1分，共12分）
15．如图所示，小汽车的后视镜是一个凸面镜，凸面镜成像是光的 现象（选填“反射”、“折射”或“直线传播”）；汽车进入小区后禁止鸣喇叭，这是在 （选填“声源处”、“传播过程中”或“人耳处”）减弱噪声。
【答案】 反射 声源处
【解析】凸面镜成像是光的反射现象，由于凸面镜对光的发散作用，故可以扩大视野；汽车进入小区后禁止鸣喇叭，属于在声源处减弱噪声。
16．我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一种给稻谷去壳的工具，用脚连续踏木杠的一端，另一端的碓头就会连续起落）。如图所示脚踏碓属于 杠杆；脚向下踏木杠时，木杠运动，说明力可以改变物体的 。
【答案】 费力 运动状态
【解析】[1]脚踏碓在使用过程中，动力臂小于阻力臂，为费力杠杆。
[2]脚向下踏木杠时，木杠由静止变为运动，说明力可以改变物体的运动状态。
17．用开水冲泡茶叶，瞬间茶香四溢，说明分子在做 。如图，增大手对茶杯的握力，茶杯仍在竖直方向保持静止状态，它受到的摩擦力大小将 。
【答案】 无规则运动 不变
【解析】[1]茶香四溢属于扩散现象，说明茶水的香味分子不停地做无规则的运动。
[2]增大手对茶杯的握力，茶杯仍在竖直方向保持静止状态，受到的重力和摩擦力是一对平衡力，大小相等，方向相反；而茶杯的重力不变，所以茶杯受到的摩擦力大小将不变。
18．医学上使用的心肺机的功能之一是用电动泵替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，活塞将向 运动。若电动泵每分钟以的压强替代心脏推动的血液进行循环，则电动泵的输出功率为 W。
【答案】 右 1.5
【解析】[1]如图所示，当线圈中的电流从a流向b时，根据安培定则可知，电磁铁的左端为N极，由于同名磁极相互排斥，活塞向右运动。
[2]电动泵每分钟做的功
功率为
19．2023年，国内首条悬挂式空中轨道列车——武汉“光谷光子号”正式运行，如图所示。它不仅采用先进的永磁牵引技术；而且应用了效率极高的飞轮储能系统，避免能量浪费，回收并储存列车制动时产生的多余能量，释放储存的能量是将飞轮的动能转化为 能；采用先进的永磁牵引技术，能有效降低整车质量，减小了车辆在水平轨道上前进时的 能，从而降低了能耗。
【答案】 电 动
【解析】[1]飞轮储能系统释放储存的能量，它给外围设备供电，因此将动能转化为电能。
[2]车辆在水平轨道上前进时具有动能，而动能与质量和速度有关，降低整车质量，则减小了车辆在水平轨道上前进时的动能。
20．如图1所示电路中，电源电压恒定不变，电流表所选量程为0~0.6A，电压表所选量程为0~15V，小灯泡L标有“6V 3.6W”，滑动变阻器R标有“50Ω 1.5A”。闭合开关S，调节滑动变阻器使其阻值在某一范围内变化时，电压表与电流表示数的变化情况如图2所示，电压表测量的是 两端的电压，闭合开关后，滑动变阻器阻值可以调节的范围是 。
【答案】 滑动变阻器 5~50Ω
【解析】[1]闭合开关，灯泡和滑动变阻器串联接入电路，电压表并联在滑动变阻器两端，所以测滑动变阻器两端的电压。
[2]灯泡正常发光时的电流为
因串联电路各处电流相等，所以灯泡正常发光时通过电路的电流最大，由图2可知此时滑动变阻器两端的电压为3V，由欧姆定律可知此时滑动变阻器接入电路的电阻最小，最小阻值为
此时灯泡两端的电压为6V，串联电路总电压等于各分电压之和，所以电源电压为
U=U滑小+UL=3V+6V=9V
由题意可知电压表接入电路的量程为0~15V，电源电压为9V，所以滑动变阻器可以接入电路最大阻值，滑动变阻器的最大阻值是50Ω，所以滑动变阻器接入电路的阻值范围为5~50Ω。
三、作图题（本题共2小题，每小题2分，共4分）
21．如图所示，凸透镜倾斜放置，请画出两条入射光线的折射光线。
【答案】
【解析】【小题1】平行于主光轴的光线经凸透镜折射后将过焦点，经过光心的光线经凸透镜折射后方向不变，如图所示：
22．如图，条形磁体静止在水平桌面上，请在图中画出条形磁体在水平方向上的受力示意图。
【答案】
【解析】闭合开关后，根据安培定则，螺线管右端的磁场为N极，与条形磁铁相互吸引，条形磁铁收到向左的吸引力，由于条形磁体静止在水平桌面上，所以条形磁铁受到向右的静摩擦力，示意图如图所示：

四、简答题（本题共1小题，共4分）
23．东京奥运会上，中国游泳运动员张雨霏获得女子200米蝶泳金牌。请用所学物理知识回答下列问题。
（1）比赛前，看台上的观众看到平静水面下的泳池底比实际池底的位置更深还是更浅？这是光的什么现象造成的？
（2）如图所示，比赛时，为什么张雨霏用力向后划水，就会向前运动？
【答案】（1）见解析；（2）见解析
【解析】（1）看台上的观众看到平静水面下的泳池底比实际池底的位置更浅；人眼看到的池底，是池底反射的光线由水中斜射入空气中时发生了折射，折射光线向远离法线的方向偏折，而人眼沿着折射光线的反向延长线方向看回去看到的是变浅的池底的虚像。
（2）当手和脚用力向后划水时，给水一个向后的力；由于物体间力的作用是相互的，水同时给人一个向前的力，人在这个力的作用下向前运动。
五、实验题（本题共5小题，每空1分，共30分）
24．小岩同学利用图甲所示的器材探究光的反射定律。
（1）图乙中，用激光笔沿AO方向入射，当入射光线与平面镜夹角为时，反射角大小为 °；若增大入射角，反射角大小将 ；
（2）图乙中，若让另一束光沿BO方向射向平面镜，反射光沿OA方向射出，这一现象说明反射光路是 ；
（3）如图所示，实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光？ （填写序号）
①将纸板的右半部分向后翻折
②将纸板与入射光束一起以ON为轴旋转
③将纸板与入射光束一起以DE为轴向后倾倒
【答案】（1）30 增大；（2）可逆的；（3）②
【解析】（1）[1]让光线贴着纸板沿AO方向射向镜面，根据AO与法线的夹角是入射角，即为
90°-60°=30°
反射角等于入射角，所以反射角为30°。
[2]反射角等于入射角，若增大入射角，反射角大小将增大。
（2）如果让光沿BO方向入射，反射光将沿OA方向射出，可知将反射光线改为入射光线，光路图照样成立，这表明：在光的反射现象中，光路是可逆的。
（3）因为反射光线、入射光线、法线在同一平面内，
①将纸板的右半部分向后翻折，纸板的左、右半部分不在同一平面，故右半部分没有反射光线；
②将纸板与入射光线一起以ON为转轴旋转，纸板的左、右半部分在同一平面，反射光线、入射光线和法线仍在以纸板为平面的同一平面内，故在纸板的右半部分能看到反射光线；
③将纸板与入射光线一起以DE为轴向后倾，ON不是法线，此时反射光线在纸板的前面，故纸板上没有反射光线。
故选②。
25．小东利用如图甲所示的实验装置来探究冰的熔化特点。
（1）将装有适量碎冰的试管置于烧杯内的温水中，这样做使碎冰 ；
（2）实验中某时刻温度计示数如图乙所示，碎冰此时的温度 ℃；
（3）根据实验数据画出冰熔化过程的“温度-时间”图像（如图丙）。由图像可知，冰熔化过程中 ，所以属于晶体；
（4）小东分析图像还发现：0至t1时段内的温度变化比t2时刻后的温度变化快，其主要原因是水的 ；
（5）若对烧杯持续加热，在杯中水沸腾后试管中的水不会沸腾，理由是试管中的水不满足沸腾条件 。
【答案】（1）受热均匀；（2）-3；（3）温度不变；（4）水比热容大于冰的比热容；（5）持续吸热
【解析】（1）将装有适量碎冰的试管置于烧杯内的温水中，这叫做水浴法，可以使碎冰受热均匀，碎冰熔化比较缓慢，便于记录各时刻的温度并观察冰的状态。
（2）如图乙，温度计的分度值是1℃，液面在0刻度以下第3格，所以读数为-3℃。
（3）由图丙可知，冰在熔化的过程中，吸收热量，温度保持0℃不变，有固定的熔点，故冰为晶体。
（4）0至t1时段为冰，t2时刻后为水，水的比热容大于冰的比热容，根据可知，质量不变，吸收相同热量时，冰升温快，所以0至t1时段内的温度变化比t2时刻后的温度变化快。
（5）若对烧杯持续加热，在杯中水沸腾后试管中的水不会沸腾，试管中的水温度能达到沸点，但不能持续吸热。
26．家乡的土豆丰收了，小贝想利用所学知识测量土豆的密度。
（1）把天平放到水平台上，将游码移至标尺左端的零刻度线处，调节 使横梁平衡；
（2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码在标尺上的位置如图所示，土豆的质量为 g；
（3）由于土豆较大，无法放入量筒，于是小红将它缓缓放入一个盛满水的溢水杯中，直至浸没，测得溢出水的质量为140g。已知水的密度为1.0g/cm3，则土豆的体积为 cm3，密度为 g/cm3。在测量溢出水的质量时，不小心有水溅出。测得土豆的密度与真实值相比 （选填“偏大”、“偏小”或“相等”）；
（4）回家后：小红又利用电子秤、杯子和水测出了土豆的密度。测量过程如下：
①把土豆放在水平放置的电子秤上，电子秤示数为m1；
②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m2；
③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底，电子秤示数为m3。
④求出土豆的密度ρ= 。（用m1、m2、m3、ρ水表示）
【答案】（1）平衡螺母；（2）154；（3）140 1.1 偏大；（4）
【解析】（1）使用天平时，要把天平放到水平台上，将游码移至标尺左端的零刻度线处，并调节平衡螺母使横梁平衡。
（2）如图所示，横梁标尺分度值为0.2g，则土豆质量为
（3）[1][2]根据排水法，土豆的体积为
土豆密度为
[3]在测量溢出水的质量时，不小心有水溅出，则测得的土豆体积偏小，根据可知测得土豆的密度与真实值相比偏大。
（4）根据力的相互作用，土豆浸没时受到的浮力为
则土豆体积为
则土豆的密度为
27．探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
（1）请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
（2）连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________（填序号）。
A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路
（3）排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是 ，其值为 ；
②由实验图像可得出结论：在电压一定时， 。
（4）实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是_________（填序号）。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在电源和开关之间串联一个15Ω的电阻
（5）实验结束后，该小组用电压表和一个已知最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丙所示电路图，实验操作如下：
①将滑动变阻器滑片P移到最右端，闭合开关S，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最左端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
【答案】（1）；（2）B；（3）电压 3V 通过导体的电流与导体的电阻成反比；（4）C；（5）
【解析】（1）由图甲可知，电压表测定值电阻两端电压，滑片P向右移动时电压表示数变大，根据欧姆定律可知，通过定值电阻的电流变大，则滑动变阻器与定值电阻串联，滑片P向右移动时其连入电路的阻值变小，因此将滑动变阻器的右下接线柱与定值电阻的右接线柱连接，如图所示：
（2）电流表无示数，说明电路中某处断路，电压表示数始终接近电源电压，说明电压表两接线柱到电源两极之间是通路，则可能的原因是定值电阻R断路，故B符合题意，AC不符合题意。
故选B。
（3）[1][2]由图乙可知，图中阴影部分的面积为I×R，则表示的物理量是电压，其值为
I×R=0.2A×15Ω=3V
[3]由图乙可知，图像上各点电流与电阻的乘积
0.6A×5Ω=3V
0.3A×10Ω=3V
0.2A×15Ω=3V
乘积为一定值，可得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）A．根据串联电路电流、电压特点和欧姆定律可得
则。实验时更换为的定值电阻，即变大，则变大，下一步应减小至原来的数值，可减小或增大，调高电源电压，即增大，则增大，故A错误；
B．将电压表改接到滑动变阻器两端，不能改变定值电阻两端电压，故B错误；
C．在电源和开关之间串联一个的电阻，相当于增大了，则减小，故C正确。
故选C。
（5）步骤②，滑动变阻器连入电路的阻值为0，则电源电压等于此时电压表的示数；步骤①，根据串联电路的电压特点可知，两端电压
根据欧母定律可知，电路中的电流
则
28．放假前，项目式学习小组利用湿敏电阻Rx和电磁继电器为班级种植的植物设计自动送水电路。根据植物的生长习性，设计的土壤湿度为35%。
（1）利用图甲所示电路探究湿敏电阻Rx阻值随湿度变化的规律；
①用笔画线代替导线，将图甲电路连接完整；
②连接电路的过程中，应将开关 ；
③连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为 ；
④将Rx放入湿度为35%的土壤内，闭合开关S，移动滑片P，测得多组数据如下表所示。第2组实验数据中电流表示数如图乙所示，为 A，根据三次实验的数据可得：湿度为35%的土壤内，Rx的阻值为 Ω。
⑤将湿敏电阻Rₓ置于不同湿度的土壤中，重复步骤④，测得的湿敏电阻Rx的阻值随所在土壤湿度变化的图像如图所示。分析图像可得：湿敏电阻的阻值随湿度的增大而 。
（2）根据上述探究结果，利用定值电阻R0和电磁继电器设计自动送水电路。已知蓄电池电压恒定，定值电阻R0的阻值为25 Ω，线圈电流大于或等于0.2 A时衔铁被吸下，小于0.2A时衔铁被弹回，线圈电阻不计。
①请以笔画线代替导线完成图所示的电路连接，要求：闭合开关S，当土壤湿度低于35%时，电动机转动送水；当土壤湿度高于或等于35%时，电动机不转，停止送水。
②蓄电池电压恒为 V。
【答案】（1）①；②断开；③Rx断路；④0.18 15；⑤减小；（2）①；②8
【解析】（1）①[1]根据实验要求，电压表测量Rx两端电压，应并联在Rx两端，如图所示
②[2]连接电路的过程中，为防止错误连接导致电路元件损坏，应将开关断开。
③[3]连接好电路，闭合开关，电流表几乎无示数，表明电路中可能存在断路，电压表示数接近于电源电压，表明电压表两接线柱到电源两极为通路，故障可能发生在与电压表并联的部分，则故障为Rx断路。
④[4][5]电流表示数如图乙所示，电流表接入量程为0~0.6A，分度值为0.02A，示数为0.18A，根据三次实验的数据可得
Rx的阻值为
⑤[6]如图所示，土壤湿度越大，电阻越小。故分析图像可得：湿敏电阻的阻值随湿度的增大而减小。
（2）①[7]闭合开关S，当土壤湿度低于35%时，Rx电阻变大，电路中电流变小，电磁铁磁性减小，吸引衔铁向上运动，接通电动机，电动机转动送水，故电动机应与下方静触点相连，当土壤湿度高于或等于35%时，Rx电阻变小，电路中电流变大，电磁铁磁性增大，衔铁在弹簧作用下向下运动，断开电动机，电动机不转，停止送水，如图所示
②[8]蓄电池电压恒为
六、计算题（本题共3小题，其中29题6分，30题7分，31题9分，共22分）
29．如图所示电路，电源电压保持3V不变。只闭合开关，电流表示数为0.3A。闭合开关、，电流表示数为0.5A。求：
（1）通过的电流；
（2）的阻值；
（3）通电10s，电流通过产生的热量。
【答案】（1）0.2A；（2）10Ω；（3）9J
【解析】（1）分析电路图可知，只闭合开关，只有电阻连入，电流表测通过的电流，电流表示数为0.3A，则通过的电流
闭合开关、时，与并联，电流表测干路电流，则干路电流
由并联电路中电流规律可知，通过的电流
（2）电源电压保持3V不变，并联电路中，各支路两端电压等于电源电压，所以的阻值
（3）由焦耳定律可知，通电10s，电流通过产生的热量
30．共享电动自行车满足了人们对短途出行的需求。某型号电动自行车的部分参数如表所示，厂家在电动自行车出厂前在水平路面上进行骑行测试。（g取10N/kg）
请解答下列问题：
（1）轮胎能承受的最大压力是多少？
（2）实际测试者质量为70kg，以最高时速匀速骑行时所受阻力为人、车总重力的0.03倍，则骑行100s牵引力做功的功率为多少？
（3）电池充满电后，该测试者始终以最高时速骑行，电池能量的80%用于牵引力做功，则骑行的路程为多少？
【答案】（1）2000N；（2）216W；（3）48000m
【解析】（1）轮胎能承受的最大压力
F压=pS=2×105Pa×1×10-2m2=2000N
（2）人、车总重力
G=mg=(50kg+70kg)×10N/kg=1200N
以最高时速匀速骑行时所受阻力为
f=0.03G=0.03×1200N=36N
以最高时速匀速骑行时，牵引力和阻力是平衡力，牵引力
F=f=36N
骑行100s牵引力做功的功率
（3）电池能量
W=UIt=50V×12A×3600s=2.16×106J
牵引力做功
W牵=W×80%=2.16×106J×80%=1.728×106J
骑行的路程为
31．小科通过查阅资料了解到，航天科研人员采用如下方法检验“天宫二号”舱体的气密性。将待检验的舱体M置于一个不漏气的集气空腔N中，如图甲所示，先对舱体M充入压强为的空气，再把集气空腔N抽成真空，利用两个完全相同的压敏电阻、来测量舱体M和集气空腔N中的压强，压敏电阻、的阻值随气体压强变化的关系如表。已知舱体M的容积为V，集气空腔N真空部分的容积为，飞船舱门的面积是，不计舱体M器壁的体积，整个过程温度不变。电路中的阻值为，电源电压为。请回答下列问题：
（1）当开关与b相连，若舱体M漏气则电压表示数如何变化？
（2）若舱门不漏气，且开关S接a时，电路中电流表的示数是多少？
（3）实验表明，一定质量的气体在温度不变的情况下，压强随体积的变化如图乙所示。若空气从舱体M中逸出，经过一定的时间后，M、N中的压强相等。若开关S接在b处，求此时整个电路消耗的总功率；
（4）在检验过程中的某时刻，开关接a时电压表的示数为、压敏电阻的功率为，开关接b时电压表的示数为、压敏电阻的功率为，若，且，则此时舱门内外受到的压力差为多少？
【答案】（1）变大；（2）；（3）；（4）
【解析】解：由图得，定值电阻R0与压敏电阻串联，电压表测量定值电阻R0电压，电流表测量电路电流。
（1）舱体M的容积为V，集气空腔N真空部分的容积为4V，由图乙得，M内的气压高于N内的气压，由表格中数据得，气压越高，电阻越小，则
由串联电路分压特点：电阻越大，分到的电压越多得，电压表示数变大。
（2）当单刀双掷开关S接a时，与串联，若舱体不漏气，M内气体的压强为帕，由表格数据可知
电路中电流表的示数
（3）已知舱体M的容积为V，集气空腔N的容积为，M、N中的压强相等时，气体的体积变为5倍V，由图乙知，M、N中的气压值均为，查表可知，此时、的电阻值均为，电路中的电流
此时整个电路消耗的总功率
（4）由欧姆定律得
由得
解得
因总电压一定时，由欧姆定律得
解得
，
查表可知，此时M中的气压
N中的气压
此时舱门受到的内外压力差
答：（2）若舱门不漏气，且开关S接a时，电路中电流表的示数是；
（3）若空气从舱体M中逸出，经过一定的时间后，M、N中的压强相等。若开关S接在b处，求此时整个电路消耗的总功率为；
（4）此时舱门内外受到的压力差为。实验序号
1
2
3
电压U/V
1.5
2.7
3.0
电流 I/A
0.1
0.2
阻值Rx/Ω
整车质量：50kg 电池容量：12Ah
最高时速：6m/s 电池额定电压：50V
轮胎能承受的最大压强： 电机最大功率：400W
压强最大时轮胎与地面接触的总面积：
压敏电阻受到的气压（）
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
压敏电阻对应的电阻值（）
50
40
30
22
15
12
10
8
6
5
4
