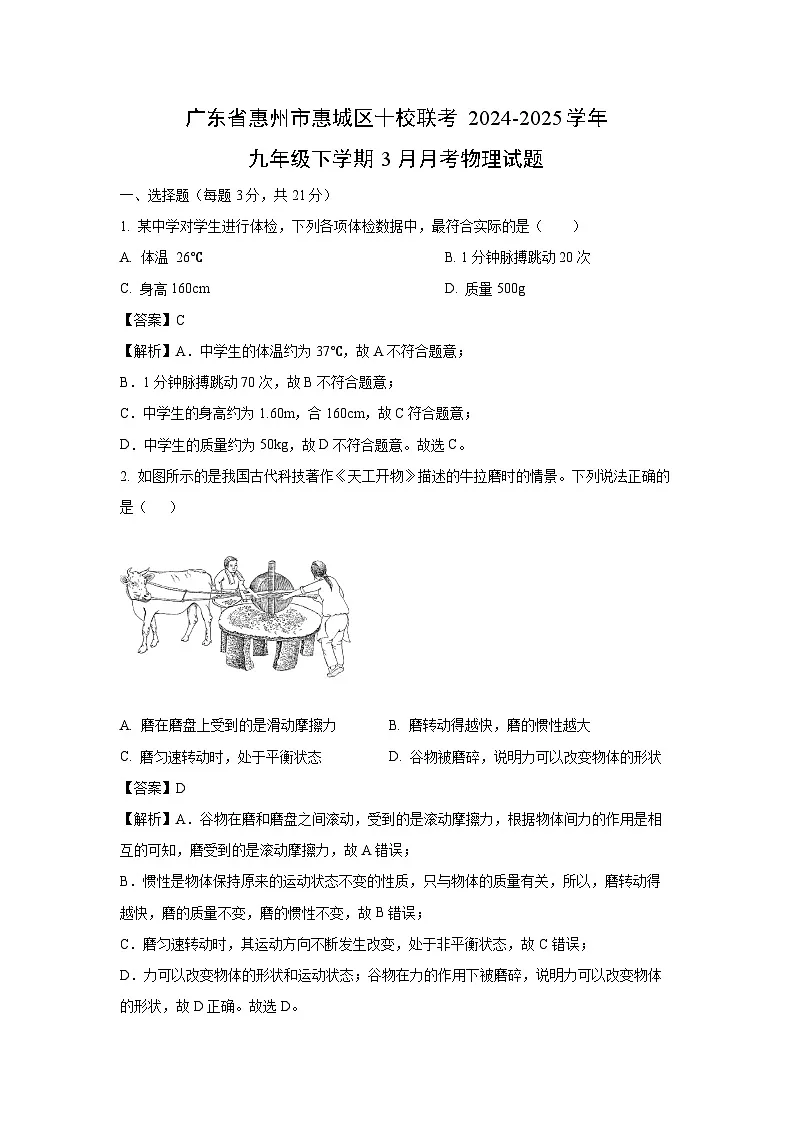

广东省惠州市惠城区十校联考2024-2025学年九年级下学期3月月考物理试卷（解析版）

这是一份广东省惠州市惠城区十校联考2024-2025学年九年级下学期3月月考物理试卷（解析版），共17页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
一、选择题（每题3分，共21分）
1. 某中学对学生进行体检，下列各项体检数据中，最符合实际的是（ ）
A. 体温 26℃B. 1分钟脉搏跳动20次
C. 身高160cmD. 质量500g
【答案】C
【解析】A．中学生的体温约为37℃，故A不符合题意；
B．1分钟脉搏跳动70次，故B不符合题意；
C．中学生的身高约为1.60m，合160cm，故C符合题意；
D．中学生的质量约为50kg，故D不符合题意。故选C。
2. 如图所示的是我国古代科技著作《天工开物》描述的牛拉磨时的情景。下列说法正确的是（ ）
A. 磨在磨盘上受到的是滑动摩擦力B. 磨转动得越快，磨的惯性越大
C. 磨匀速转动时，处于平衡状态D. 谷物被磨碎，说明力可以改变物体的形状
【答案】D
【解析】A．谷物在磨和磨盘之间滚动，受到的是滚动摩擦力，根据物体间力的作用是相互的可知，磨受到的是滚动摩擦力，故A错误；
B．惯性是物体保持原来的运动状态不变的性质，只与物体的质量有关，所以，磨转动得越快，磨的质量不变，磨的惯性不变，故B错误；
C．磨匀速转动时，其运动方向不断发生改变，处于非平衡状态，故C错误；
D．力可以改变物体的形状和运动状态；谷物在力的作用下被磨碎，说明力可以改变物体的形状，故D正确。故选D。

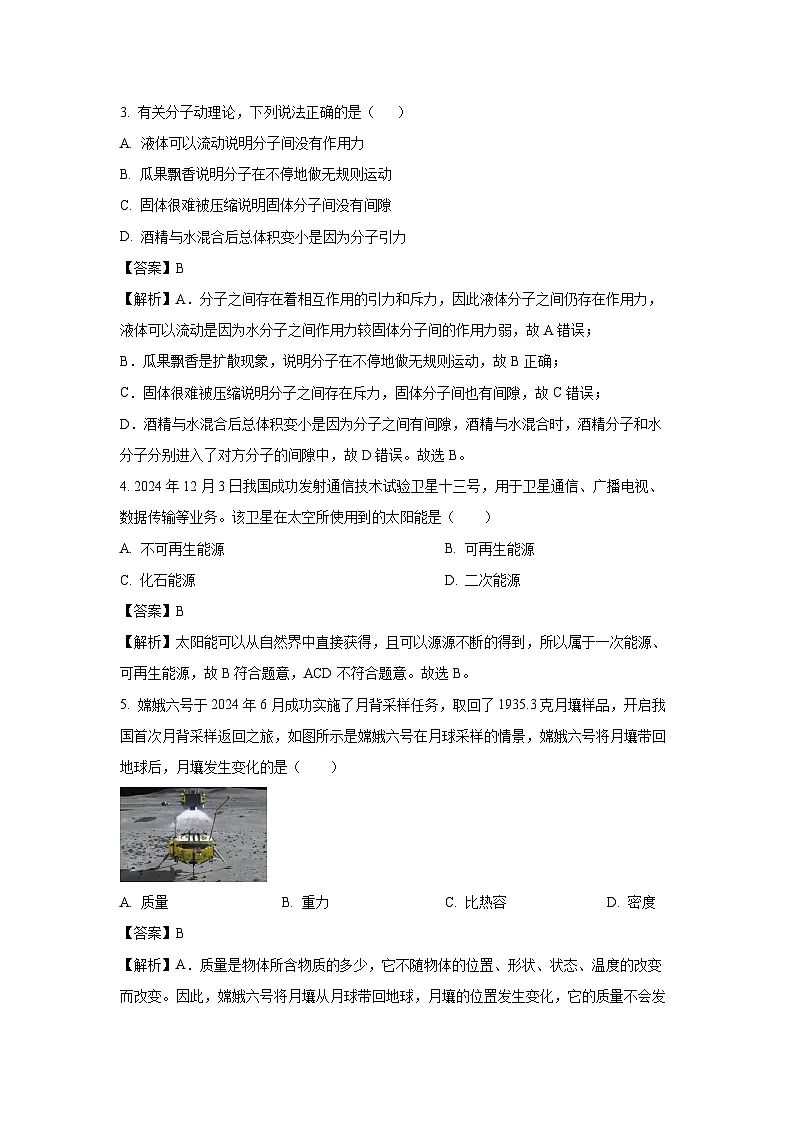

3. 有关分子动理论，下列说法正确的是（ ）
A. 液体可以流动说明分子间没有作用力
B. 瓜果飘香说明分子在不停地做无规则运动
C. 固体很难被压缩说明固体分子间没有间隙
D. 酒精与水混合后总体积变小是因为分子引力
【答案】B
【解析】A．分子之间存在着相互作用的引力和斥力，因此液体分子之间仍存在作用力，液体可以流动是因为水分子之间作用力较固体分子间的作用力弱，故A错误；
B．瓜果飘香是扩散现象，说明分子在不停地做无规则运动，故B正确；
C．固体很难被压缩说明分子之间存在斥力，固体分子间也有间隙，故C错误；
D．酒精与水混合后总体积变小是因为分子之间有间隙，酒精与水混合时，酒精分子和水分子分别进入了对方分子的间隙中，故D错误。故选B。
4. 2024年12月3日我国成功发射通信技术试验卫星十三号，用于卫星通信、广播电视、数据传输等业务。该卫星在太空所使用到的太阳能是（ ）
A. 不可再生能源B. 可再生能源
C. 化石能源D. 二次能源
【答案】B
【解析】太阳能可以从自然界中直接获得，且可以源源不断的得到，所以属于一次能源、可再生能源，故B符合题意，ACD不符合题意。故选B。
5. 嫦娥六号于2024年6月成功实施了月背采样任务，取回了1935.3克月壤样品，开启我国首次月背采样返回之旅，如图所示是嫦娥六号在月球采样的情景，嫦娥六号将月壤带回地球后，月壤发生变化的是（ ）
A. 质量B. 重力C. 比热容D. 密度
【答案】B
【解析】A．质量是物体所含物质的多少，它不随物体的位置、形状、状态、温度的改变而改变。因此，嫦娥六号将月壤从月球带回地球，月壤的位置发生变化，它的质量不会发生变化。故A不符合题意；

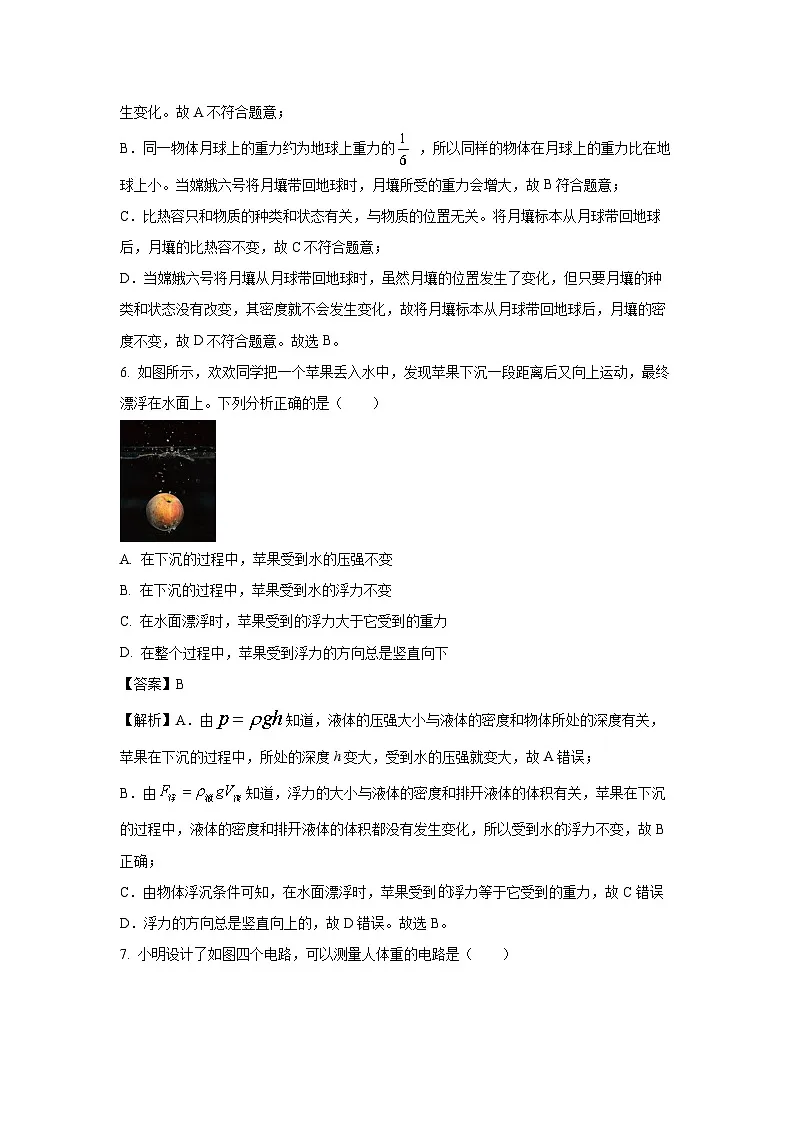

B．同一物体月球上的重力约为地球上重力的 ​，所以同样的物体在月球上的重力比在地球上小。当嫦娥六号将月壤带回地球时，月壤所受的重力会增大，故B符合题意；
C．比热容只和物质的种类和状态有关，与物质的位置无关。将月壤标本从月球带回地球后，月壤的比热容不变，故C不符合题意；
D．当嫦娥六号将月壤从月球带回地球时，虽然月壤的位置发生了变化，但只要月壤的种类和状态没有改变，其密度就不会发生变化，故将月壤标本从月球带回地球后，月壤的密度不变，故D不符合题意。故选B。
6. 如图所示，欢欢同学把一个苹果丢入水中，发现苹果下沉一段距离后又向上运动，最终漂浮在水面上。下列分析正确的是（ ）
A. 在下沉的过程中，苹果受到水的压强不变
B. 在下沉的过程中，苹果受到水的浮力不变
C. 在水面漂浮时，苹果受到的浮力大于它受到的重力
D. 在整个过程中，苹果受到浮力的方向总是竖直向下
【答案】B
【解析】A．由知道，液体的压强大小与液体的密度和物体所处的深度有关，苹果在下沉的过程中，所处的深度h变大，受到水的压强就变大，故A错误；
B．由知道，浮力的大小与液体的密度和排开液体的体积有关，苹果在下沉的过程中，液体的密度和排开液体的体积都没有发生变化，所以受到水的浮力不变，故B正确；
C．由物体浮沉条件可知，在水面漂浮时，苹果受到浮力等于它受到的重力，故C错误
D．浮力的方向总是竖直向上的，故D错误。故选B。
7. 小明设计了如图四个电路，可以测量人体重的电路是（ ）
A. B.
C. D.
【答案】A
【解析】A．图 A中R1​与R串联，电压表测R1​两端的电压。当人站在上面时，体重变化会使R1​接入电路的电阻变化，根据串联分压原理，R1​变化，其两端电压也会变化，通过电压表的示数可以反映出人体重的变化，所以该电路可以测量人体重，故A符合题意；
B．如图电流表与滑动变阻器并联，电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变，故B不符合题意；
C．电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C不符合题意；
D．如图电压表与两电阻串联，电压表的内阻很大，在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不变，故D不符合题意。故选A。
二、填空题（每空1分，共21分）
8. 2025年央视春晚《秧BOT》震撼来袭，一群穿花棉袄的机器人在舞台扭起了秧歌。“机器人扭秧歌”的过程中将手绢向上抛出，抛出去的手绢在上升的过程中，动能转化为________。机器人静止站在舞台上时，重力与支持力是一对_________力（选填“平衡”或“相互作用”），机器人所受重力的方向是_________。
【答案】重力势能；平衡 ； 竖直向下
【解析】机器人向上丢出手绢，上升的过程中，手绢的质量不变，速度减小，动能变小，高度增加，重力势能增加，是将动能转化为重力势能。机器人静止时，处于平衡状态，受到的重力和支持力是一对平衡力，大小相等。机器人所受的重力是由于地球的吸引产生的，方向是竖直向下的。
9. 若福建舰航母上的工作人员看到港口逐渐远离航母，则他选择的参照物是__________（选填“港口”或“航母”）；航母上装备的声呐是利用__________波来发现水下目标的；舰载机能够产生140dB的噪声，因此飞机旁的工作人员佩戴有耳罩的头盔，这是在__________（选填“声源处”“传播过程中”或“人耳处”）控制噪声。
【答案】航母 ；超声；人耳处
【解析】若福建舰航母上的工作人员看到港口逐渐远离航母，说明航母在运动，港口相对于航母的位置发生了变化，所以他选择的参照物是航母。
航母上装备的声呐是利用超声波来发现水下目标的。
舰载机能够产生 140dB 的噪声，飞机旁的工作人员佩戴有耳罩的头盔，是防止噪声进入人耳，这是在人耳处控制噪声。
10. 我国运动员在巴黎奥运会跳水女子10m跳台决赛中，以出色成绩获得冠军。跳台台面距离水面10m，冰池中水的深度为5.4m，跳台台面在水中的像到水面的距离为_________m，水中的像是由光的_________形成的，当运动员站立在跳台上，离开跳板下落时，在水中的像的大小_________ （选填“变大”“变小”或“不变”）。
【答案】10 ；反射 ；不变
【解析】平静的水面相当于平面镜，跳台台面在水中的像是平面镜成像，是由光的反射形成的，根据平面镜成像特点可知，像与物到平面镜的距离相等，跳台台面距离水面10m，可知此时运动员在水中的像到水面的距离为10m。运动员在水面成的像是平面镜成像，平面镜成的像与物大小相等，当运动员离开跳板下落时，在水中的像的大小不变。
11. “回南天”常见于我国南方地区。每年3、4月，从南海吹来的暖湿气流遇到冷会__________（填物态变化名称），并使墙壁、窗户看起来像“出汗”了；过程中会__________（选填“吸”或“放”）热；室内温度越__________，这种现象就越明显。
【答案】液化 ； 放 ； 低
【解析】暖湿气流中的水蒸气遇到冷液化成小水珠，附在墙壁、窗户上，使墙壁、窗户看起来像“出汗”了。液化过程需要放热。室内温度越低，与暖湿气流的温差越大，暖湿气流越容易液化，这种现象就越明显。
12. 如图，2024年10月30日，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭成功发射。火箭发射时要选用热值_________ （选填“较大”或“较小”）的燃料，火箭上升过程中燃料的质量减少时，燃料的热值_________（选填“变大”“变小”或“不变”），完成各项任务后，返回舱进入大气层时与大气层发生剧烈摩擦，温度在短时间内快速升高，这是通过_________方式改变了返回舱的内能。

【答案】较大 ；不变 ；做功
【解析】火箭要用热值较大的燃料，根据可知，完全燃烧相同质量的燃料，热值较大的放出热量多。热值是燃料的一种特性，热值的大小与燃料的种类有关，与燃料的质量无关，所以火箭上升过程中燃料的质量减少时，其热值大小不变。升空过程中，火箭与大气剧烈摩擦，机械能转化为内能，使得火箭表面温度急剧升高，这是通过做功的方式增大物体的内能，使其温度升高。
13. 如图所示，电源电压恒定不变，闭合开关S1、S2，若此时甲、乙两表是电压表且指针偏转角度相同，则R1:R2=_________;将甲、乙两表换成电流表，仅闭合开关S1，则甲，乙两表示数之比为_________，R1，R2的电功率之比为_________。
【答案】 4∶1 ；4∶5 ；1∶4
【解析】由图知道，当闭合开关S1、S2，甲、乙两表都为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测R2两端的电压。由于串联电路两端的电压等于各部分电路两端的电压之和，所以电压表甲的示数大于电压表乙的示数，此时两电压表指针偏转的幅度相同，所以电压表甲示数是电压表乙示数的5倍，即
根据串联电路的分压原理知道，两电阻的阻值之比为
将甲、乙两电压表更换为电流表，仅闭合开关S1时，两电阻并联，电流表甲测通过R2的电流，电流表乙测干路电流，根据并联电路的分流规律可得，通过两电阻的电流之比为
由于并联电路中干路电流等于各支路电流之和，所以甲、乙两电流表的示数之比为
由知道，R1，R2的电功率之比为
14. 核能作为一种新型能源正在逐步被人们开发和利用。核电站的核心设备是核反应堆。核反应堆是由______（选填“质子”“中子”或“电子”）轰击铀核发生的可控______（选填“核裂变”或“核聚变”）反应释放核能的设备。如图是核电站的工作流程，其能量转换过程：核能→内能→______→电能。

【答案】中子； 核裂变 ；机械能
【解析】核电站是利用核裂变来进行发电的，发电时核反应堆利用不带电的中子轰击铀核，核电站发电过程中，先是将核裂变产生的核能转化为内能，内能对外做功，转化为机械能，然后机械能再通过发电机转化为电能。
三、作图题（共7分）
15. （1）如图，杠杆AOB保持静止，O为支点，请作出阻力和维持杠杆平衡的最小动力；
（2）光从水射向空气时，入射点O和反射光线如图所示，请画出入射光线和折射光线；
（3）图中，用笔画线代替导线，将插座、开关和灯泡正确连入家庭电路。
【答案】（1）见解析 （2） 见解析 （3）见解析
【解析】【小问1】阻力和阻力臂不变，根据杠杆平衡条件，动力臂越长，动力越小，B点绳子对杠杆向下的拉力是阻力F2；连接OA，以OA为动力臂时，动力臂最长，动力最小。过点A作垂直于OA向上的力即为最小动力F1，如图所示：
【小问2】光从水射向空气时，同时发生反射、折射。图中已作出法线，根据光的反射定律，反射光线与人射光线分居法线两侧，且反射角等于入射角，作出入射光线；根据光的折射规律，折射光线与入射光线分居法线、界面两侧，且折射角大于入射角作出折射光线，作图如下所示：
【小问3】家庭电路中，灯泡和火线之间连接开关，再由灯泡接零线；三孔插座根据“左零右火、上接地”原则，单独接入家庭电路中，作图如下所示：
四、实验题（本题共3小题，每空1分，共20分）
16. （1）如图所示，物体的长度为_________cm；如图所示，温度计的示数为_________℃。
（2）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在_____点，右侧光屏上成的像最大，像是_________ （选填“正立”或“倒立”）的。若将蜡烛从a移到b，应将光屏向______移动（选填“左”或“右”），才能在光屏上呈现清晰的像。

（3）在“探究影响滑动摩擦力大小因素”的实验中，如图所示，在水平桌面上用弹簧测力计水平拉动木块做匀速直线运动，此时木块受到的摩擦力为________N，若增大弹簧测力计的拉力，此时物块所受滑动摩擦力_______ （选填“变大”“变小”或“不变”）。
【答案】（1）1.75 ； -16 （2）b；倒立； 右 （3） 3.6 ；不变
【解析】【小问1】由图可知，物体的左端对准0刻度，右端对准1.75cm刻度处，则物体的长度为1.75cm。由图可知，温度计的分度值为1℃，刻度值往下在变大，说明温度在零下，则温度计示数为-16℃。
【小问2】由图可知：a点在二倍焦距之外，成倒立缩小的实像；b点在一倍焦距和二倍焦距之间，此时成倒立放大的实像；c点在焦点之内，成正立放大的虚像，不能在屏上显现，因此蜡烛在b点时，在凸透镜右侧光屏上成的像最大，像是倒立的；将蜡烛从a移到b，即物距减小，像距将变大，所以光屏向右移动。
【小问3】在水平桌面上用弹簧测力计水平拉动木块做匀速直线运动，此时木块受到的摩擦力与测力计对木块的拉力是一对平衡力，大小相等，由图可知，测力计示数为3.6N，测力计的示数反应测力计对木块的拉力，则此时木块受到的摩擦力为3.6N。
滑动摩擦力的大小只与接触面的粗糙程度和受到的压力有关，若增大弹簧测力计的拉力，接触面的粗糙程度和受到的压力不变，此时物块所受滑动摩擦力不变。
17. 小明在学校花池边捡到了一小石块，他想用天平和量筒测量该小石块的密度。
（1）小明摆放好天平后，首先把游码移至标尺左端________处，发现指针静止在分度盘上的位置如图甲所示，此时应将平衡螺母向______ （选填“左”或“右”）调节，使指针指在分度盘的中线处，然后把小石块放在天平的______ （选填“左”或者“右”）盘，向另一侧盘中加减砝码，并调节游码在标尺上的位置，直到天平水平平衡。此时盘中的砝码和游码的位置如图乙所示；
（2）小明通过图丙所示方法测得小石块的体积为_________cm3，由此可计算出小石块的密度是________kg/m3；
（3）上述实验操作过程中，若小石块吸水，则会造成测量出的小石块密度值偏________（选填“大”或“小”）；
（4）小华想用上述器材测量盐水的密度，但不小心将量筒打碎了，老师说只用天平也能测量出盐水的密度，于是小华添加两个完全相同的烧杯和适量的水，设计了如下的实验步骤，请你补充完整。
①用天平测出空烧杯质量为m0；
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1；
③用另一个烧杯装满盐水，用天平测出烧杯和盐水的总质量为m2；
④则盐水的密度表达式ρ盐水=_________ （用m0、m1、m2、ρ水表示）。
【答案】（1）零刻线处 ；左 ；左 （2）10 ；5.16×103
（3）大 （4）
【解析】【小问1】调节天平时，应先将天平放在水平桌面上，游码移至左侧零刻线处，甲图中指针指向中央刻线的右侧，说明天平右侧沉，应将平衡螺母向左调节至天平在水平位置平衡。天平使用中遵循“左物右码”，因此小石块放在天平的左盘。
【小问2】丙图中量筒的分度值是2mL，利用排水法可得，小石块的体积为
乙图中天平标尺的分度值是0.2g，则石块的质量是
小石块的密度是
【小问3】若小石块吸水，导致测量的体积偏小，根据可知，测量出的小石块密度值偏大。
【小问4】烧杯装满水，水的质量为
水的体积为
相同的烧杯，装满水和装满盐水的体积相同，则盐水的体积为
烧杯中盐水的质量为
盐水的密度为
18. 小明用如图所示装置探究电流与电压的关系，实验器材:学生电源（电压恒为3V），电流表、电压表各一只，一个开关，四个定值电阻（分别为5Ω、10Ω、15Ω、20Ω），滑动变阻器的规格“30Ω 2A”，导线若干。
（1）请用笔画线代替导线。在图中完成电路连接，要求滑片P向左滑动时，电流表的示数变大； _________
（2）小明连接电路时，将滑动变阻器的滑片P移到最____ （选填“左”或“右”）端，此时滑动变阻器所起的作用是____________；
（3）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是_____________；
（4）排除故障后，改变滑片位置，记录实验数据如表所示，根据表格的数据，小明选择的定值电阻是_________Ω；
（5）根据表中数据可归纳得出结论： ____________。
【答案】（1）见解析 （2） ①. 右 ②. 保护电路 （3）定值电阻断路 （4）5 （5）当电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】【小问1】根据实验，电路是串联的，电压表测定值电阻两端电压，电流表测电路中的电流，要求滑片P向左滑动时，电流表的示数变大，变阻器接入电路中的阻值变小，说明将变阻器左下接线柱接入电路，连接实物图如下图所示：
【小问2】连接电路时，为了保护电路，变阻器应移至阻值最大处，即最右端，此时变阻器是为了保护电路。
【小问3】串联电路中，闭合开关，电流表无示数，说明电路发生断路，电压表有示数，则可能是定值电阻断路，电压表串联接入电路，测电源电压，因此有示数。
【小问4】根据表格数据可知，当电流是0.1A时，电压是0.5V，则定值电阻的阻值为
【小问5】由表中数据可知，电压与电流的比值是个定值，说明电流与电压成正比。所以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比。
五、计算题（本题共2小题，共13分）
19. 如下图所示的是某餐厅的送餐机器人，其自身质量为45kg。该送餐机器人托着质量为5kg的物体送餐时，在1min内匀速直线运动了72m，该送餐机器人受到的摩擦力为其总重力的0.08倍。求此次送餐过程中：（g取10N/kg）
（1）该送餐机器人运动的速度；
（2）该送餐机器人所受牵引力的大小；
（3）该送餐机器人克服摩擦力做功多少。
【答案】（1）1.2m/s （2）40N （3）2880J
【解析】【小问1】该送餐机器人运动的速度为
【小问2】该送餐机器人受到的总重力G总=m总g=(m人+m物)g=(45kg+5kg) ×10N/kg=500N
该送餐机器人送餐过程中在水平方向做匀速直线运动，所受牵引力F与所受摩擦力是一对平衡力，大小相等，即该送餐机器人所受牵引力F=f=0.08G总=0.08×500N=40N
【小问3】该送餐机器人克服摩擦力做功为W=Fs = 40N×72m=2880J
20. 某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S1闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求
（1）电阻R1的功率P1；
（2）电阻R2的阻值；
（3）煮饭过程中消耗的电能W。
【答案】（1）22W；（2）40Ω；（3）7.392×105J
【解析】解：（1）电饭煲在保温过程中只有R1工作，由乙图可知保温挡电流为0.1A，则电阻R1的功率为P1=UI1=220V×0.1A=22W
（2）电饭煲煮饭过程中R1与R2并联在电路中，干路中电流为0.5A，R2的电流为
I2=I-11=5.6A-0.1A=5.5A
电阻R2的阻值
（3）煮饭过程时间t=10min=600s
煮饭过程中消耗的电能W=UIt=220V×5.6A×600s=7.392×105J
答：（1）电阻R1的功率为22W；
（2）电阻R2的阻值为40Ω；
（3）煮饭过程中消耗的电能为7.392×105J。
六、综合能力题（本大题共3小题，每空1分，共18分）
21. 2024年8月23日，国家标准《新能源汽车运行安全性能检验规程》正式发布。我国新能源汽车保有量已达2472万辆，占汽车总量的7.18%，其中纯电动汽车占比高达73.35%数量达1813.4万辆。小茗同学针对新能源汽车和燃油汽车做了相关调查了解:
（1）汽油机内汽油的燃烧过程是将燃料的______能转化内能，若这台汽油机完全燃烧2kg汽油，可以放出__________J的热量；（汽油的热值为4.6×107J/kg）
（2）汽车发动机的散热器用水作冷却剂，是由于水的__________较大的缘故；
（3）如图所示，是一排新能源汽车充电桩，充电桩之间的连接方式是_______ （选填“串联”或“并联”）。给新能源汽车充电时，其电池相当于简单电路中的_______ （选填“用电器”或“电源”）。
【答案】（1）化学 ；9.2×107J （2）比热容 （3）并联 ；用电器
【解析】【小问1】汽油的燃烧过程中发生化学反应，将化学能转化为内能。
汽油机完全燃烧2kg汽油，可以放出的热量
【小问2】由于水的比热容较大，吸热能力强，且在吸收相同热量的前提下温度变化量小，因此发动机的散热器用水作冷却剂。
【小问3】充电桩之间互不影响，因此是并联的。给新能源汽车充电时，新能源汽车的电池消耗电能，相当于电路中的用电器。
22. “曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图1所示，此时圆筒浸入水中的深度为，水面与圆筒点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图2所示，圆筒浸入水中的深度为，水面与圆筒点相平。已知圆筒底面积为，圆筒和铁块总重为，装置始终处于漂浮状态，圆筒始终竖直。则：
（1）图1中圆筒和铁块受到的总浮力是___，它们浸入水中的总体积是_；
（2）图2中圆筒底部受到水的压强是______，受到水的压力为_____；
（3）为方便测量，圆筒点应标上________刻度线；
（4）利用此装置测量时，圆筒点的刻度线对应的质量应为___。
【答案】（1） ； （2）1000 ； 1 （3）0 （4）0.05
【解析】【小问1】图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即
它们浸入水中的总体积
【小问2】图2中圆筒底部受到水的压强是
受到水的压力为
【小问3】此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线。
【小问4】图2中圆筒受到的浮力
利用此装置测量时，圆筒B点的刻度线对应的质量应为
23. 阅读短文，完成填空。
电磁继电器与扫地机器人
某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，控制电路电源电压U为4.5V，指示灯电阻为5Ω，定值电阻R0=12Ω，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。下表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积）：
（1）图2中电磁铁根据电流___________效应做成；
（2）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性___________（选填“增强”、“不变”或“减弱”），B触头将与___________（选填“A”或“C”）触头接触，此时工作电路中的电流为___________A；
（3）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，此时若测得R=6Ω，则相当于电压表示数等于___________V时，电动机开始工作；
（4）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为___________J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作___________小时。
【答案】（1） 磁 （2）增强 ； C ；2.4 （3）3 （4）1.08×105 ； 0.9
【解析】（1）图2中电磁铁根据电流的磁效应做成，因为电磁铁有电流通过时产生磁性，无电流通过时，无磁性。
（2）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，由图3知，光照强度增强时，光敏电阻变小，电流变大，电磁铁磁性增强，弹簧将衔铁吸下，B触头与静触头C接触，电动机停止工作。
此时工作电路中只有灯泡连入电路，根据电动机的参数可知工作电路的电源电压应为12V；则指示灯的电流为
（3）在光照强度恰好为3cd时电动机开始工作，此时若测得R=6Ω，则控制电路的总电阻R总=R0+R=12Ω+6Ω=18Ω
控制电路中的电流为
根据可得定值电阻R0的两端的电压U0′=IR0=0.25A×12Ω=3V
所以，相当于电压表示数为3V时，电动机开始工作。
（4）电池总容量为2.5Ah，额定工作电压为12V，则充满电后电池储存的电能
W=UIt=12V×2.5A×3600s=1.08×105J
电池的容量剩余10%时，机器人开始充电，根据可得，能持续供应该机器人正常工作的时间电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.30
0.40
0.50
0.60
额定工作电压
12伏
额定功率
30瓦
电池总容量
2.5Ah（安时）
工作噪音
