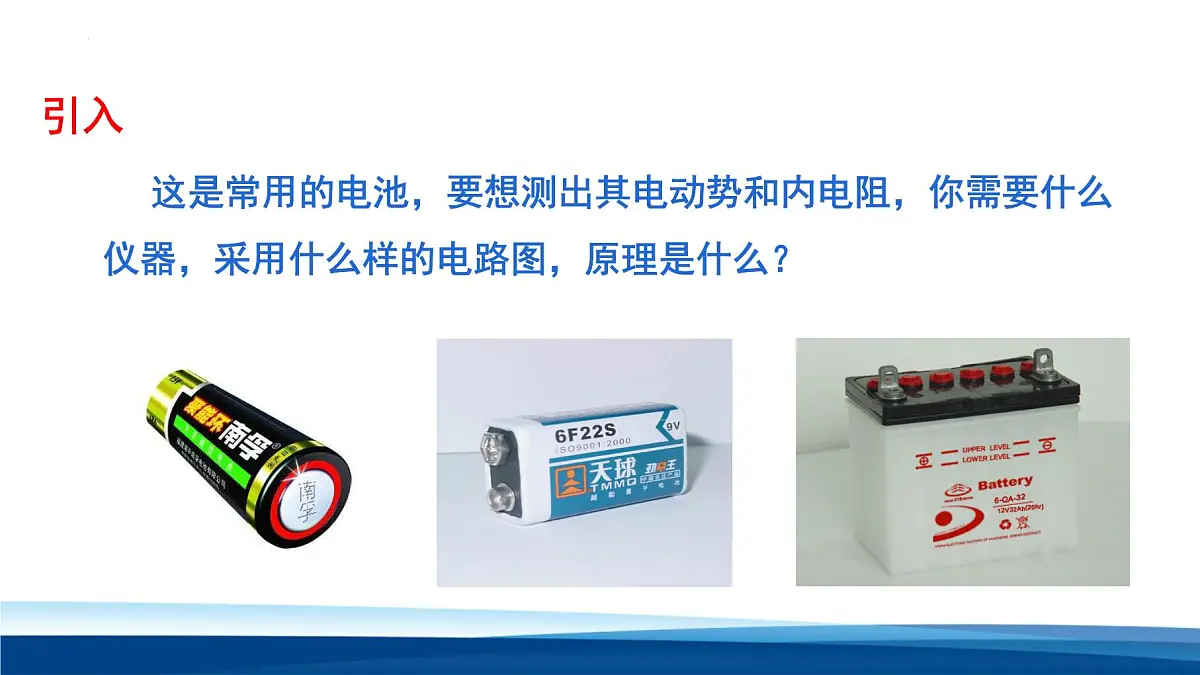

这是常用的电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？
原理：E = U + Ir

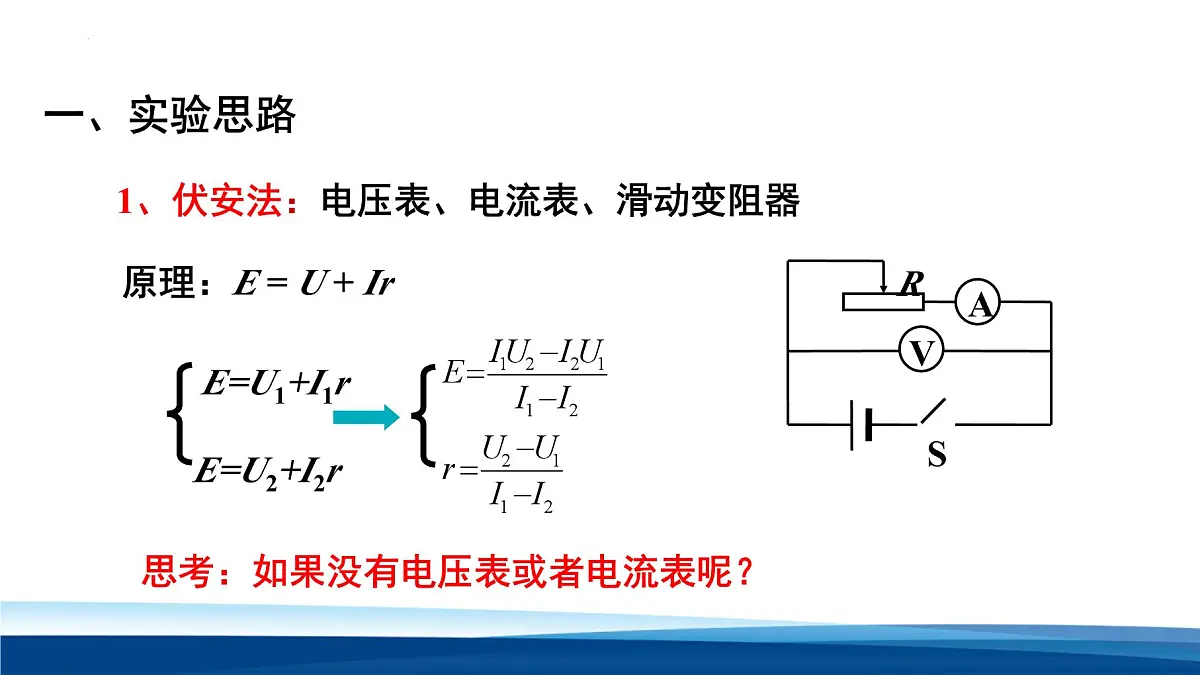

1、伏安法：电压表、电流表、滑动变阻器
思考：如果没有电压表或者电流表呢？

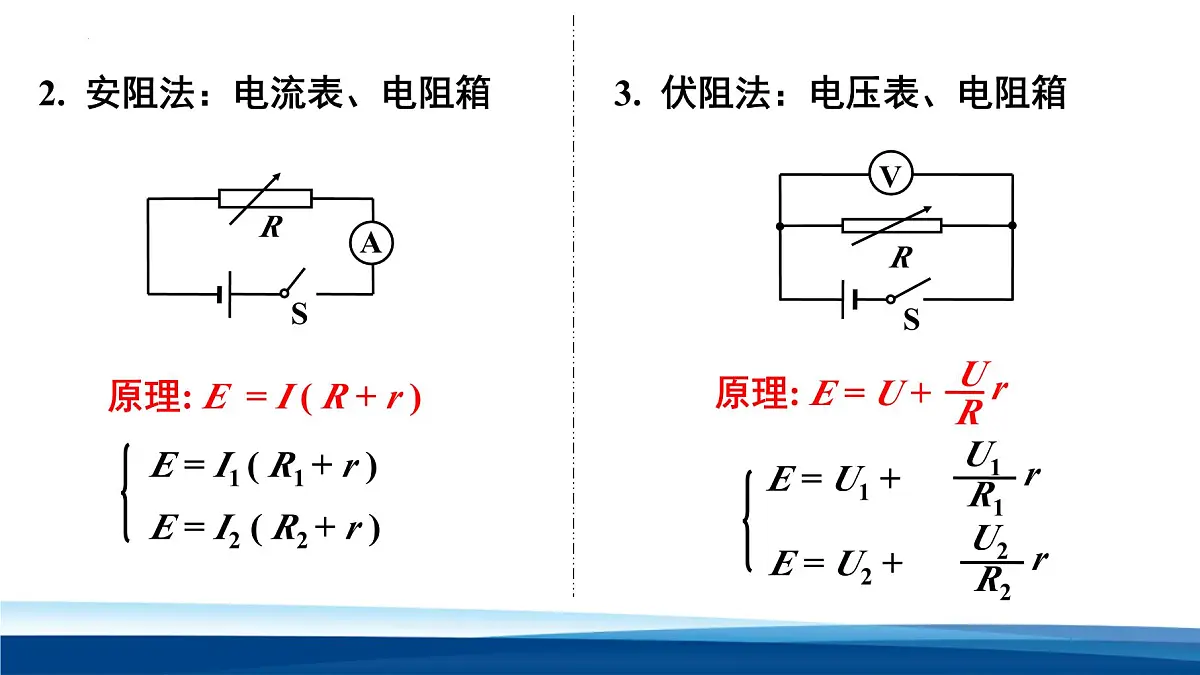

2. 安阻法：电流表、电阻箱
E = I1 ( R1 + r ) E = I2 ( R2 + r )
原理: E = I ( R + r )
3. 伏阻法：电压表、电阻箱

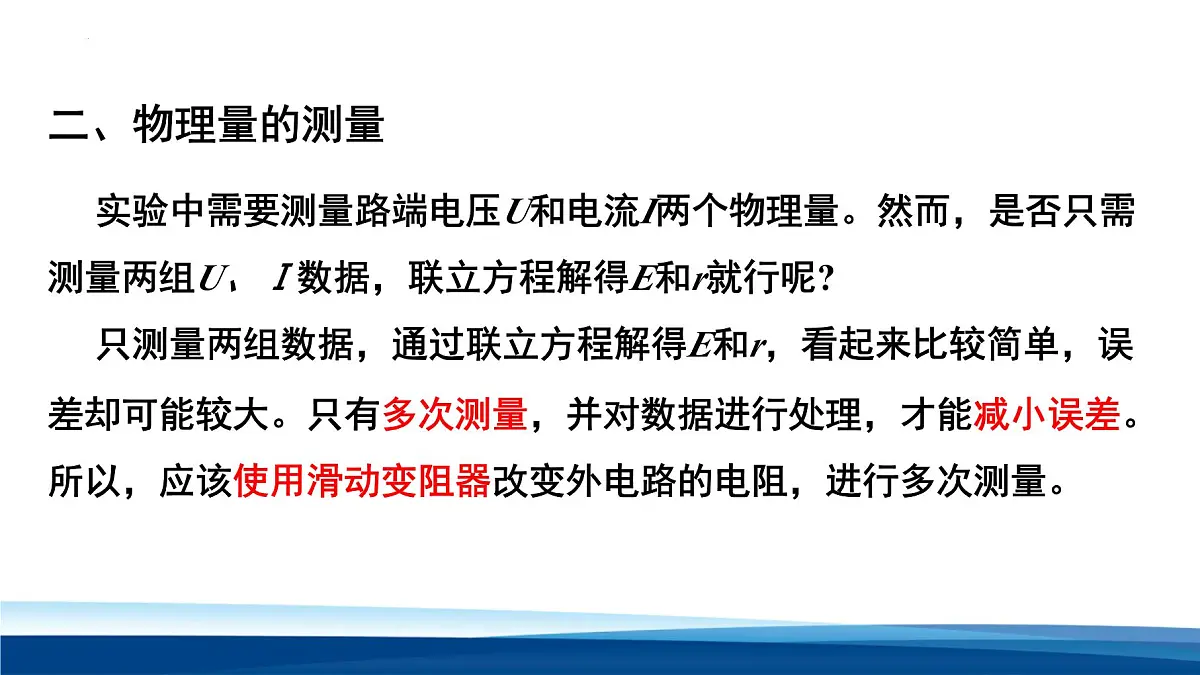

实验中需要测量路端电压U和电流I两个物理量。然而，是否只需测量两组U、Ⅰ数据，联立方程解得E和r就行呢?只测量两组数据，通过联立方程解得E和r，看起来比较简单，误差却可能较大。只有多次测量，并对数据进行处理，才能减小误差。所以，应该使用滑动变阻器改变外电路的电阻，进行多次测量。

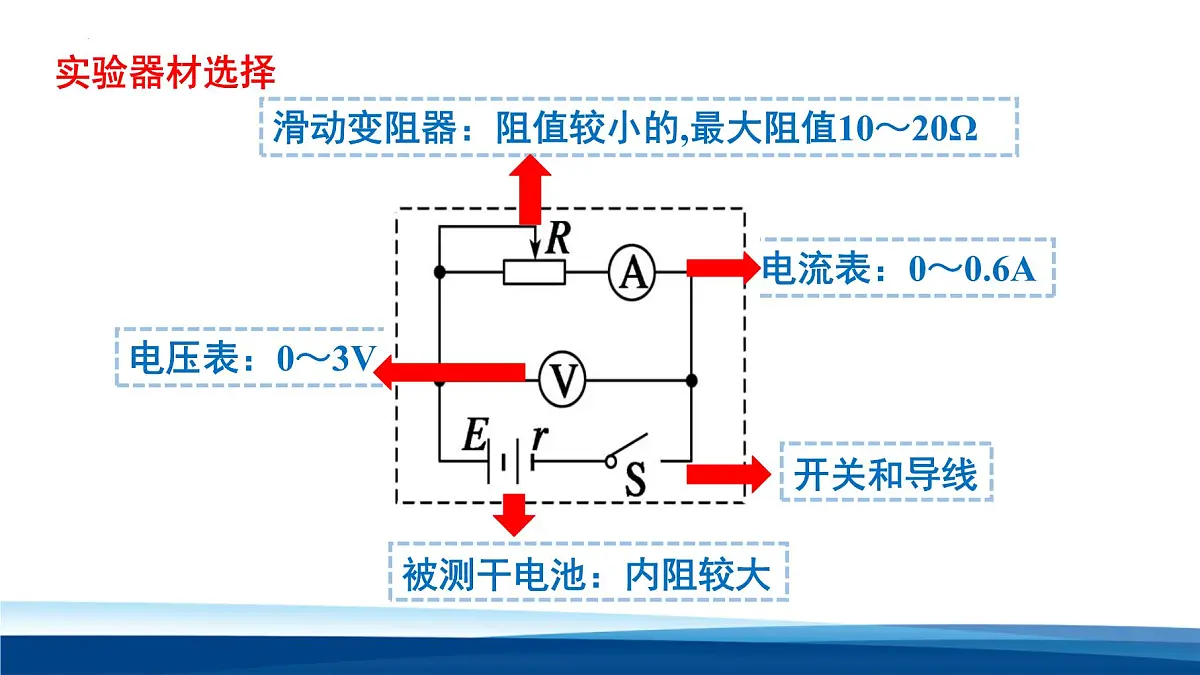

滑动变阻器：阻值较小的,最大阻值10～20Ω

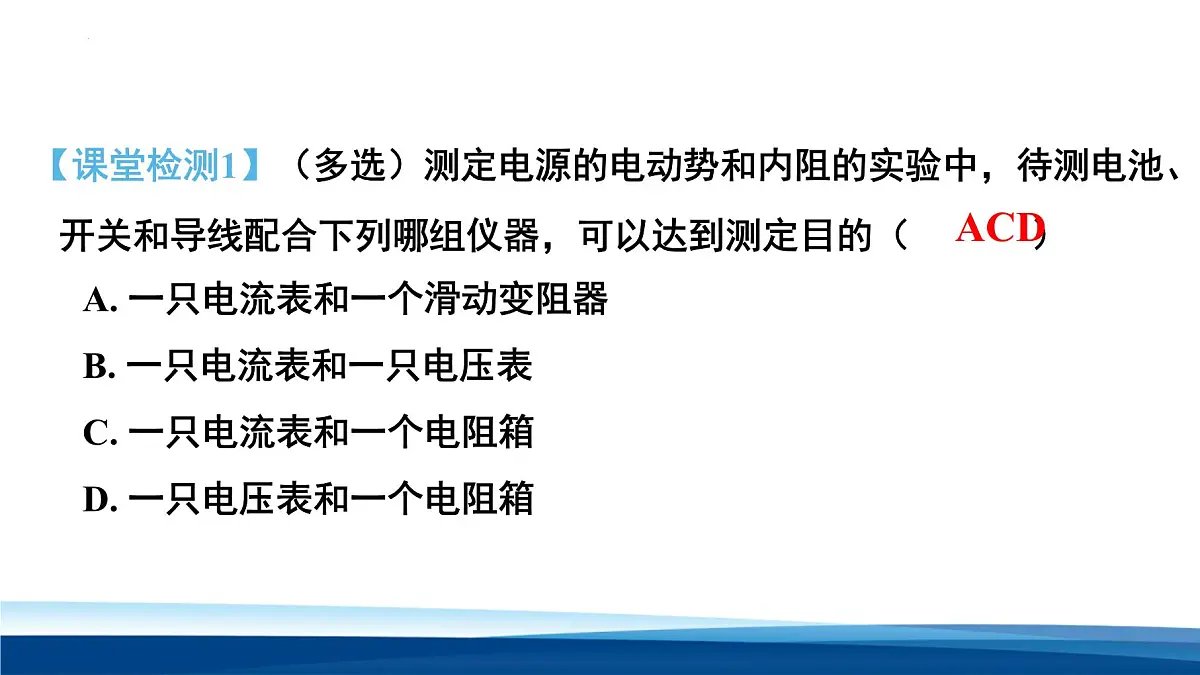

【课堂检测1】（多选）测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的（ ）A. 一只电流表和一个滑动变阻器B. 一只电流表和一只电压表C. 一只电流表和一个电阻箱D. 一只电压表和一个电阻箱
1. 确定电流表和电压表的量程，按图示电路把器材连好。
2.把滑动变阻器的滑片移到一端，使接入电路部分的电阻最大；3.闭合开关，调节滑动变阻器，使电流表有明显示数，记录一组电流表和电压表的示数；4.用同样的方法，测量几组电压、电流的数值并记录下来；5.断开开关，整理好器材；6.根据测量的数据求解。
1. 为了使电池的路端电压变化明显，电池的内阻应大些(选用已使用过一段时间的干电池)。2. 电池在大电流放电时极化现象较严重，电动势 E 、内阻 r 会明显变化，故长时间放电不宜超过 0.3 A，短时间放电不宜超过 0.5 A，因此，实验中不要将 R 调得过小，读电表示数要快，每次读完应立即断电。3. 测出不少于 6 组 I、U 数据，且变化范围要大些。
改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.
（1）在坐标纸上以Ｉ为横坐标，Ｕ为纵坐标，用测出的几组Ｕ、Ｉ值画出Ｕ－Ｉ图像。
（2）所得直线跟纵轴的交点即为电动势E的值，图线的斜率的绝对值即为内阻。
使较多的点落在这条直线上或使各点均匀分布在直线的两侧 ，个别偏离直线太远的点可舍去。
(3)画U-I图线时，纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当的值开始(但横坐标必须从0开始),这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r。
【课堂检测2】用伏安法测定电池的电动势和内电阻的实验中，下列注意事项中错误的是 ( )A．应选用旧的干电池作为被测电源，以使电压表示数的变化明显B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载C．根据实验记录的数据作U-I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧D.出于安全的考虑，在选择电表时，量程越大越好
测出的虚线框内的等效电源的电动势和内阻
滑动变阻器+电流表为外电路电压表应看成内电路的一部分。
如果断开外电路IA=0，通过电源的电流I≠0
测得的电动势无偏差，内阻偏大
滑动变阻器+电压表为外电路电流表看作内电路的一部分
如果断开外电路，则IA=0，通过电源的电流I=0
口诀：分流小人（r）小义（E）
口诀：分压高人(r)一（E）等
【课堂反馈3】用伏安法测电池1和电池2的电动势E1 、E2 以及内阻r1和r2．由测得的数据在U—I图上分别它们的图线直线1和直线2，如图所示，由图可以判断：（ ）A． E1 r2D． E1 >E2 、r1
