高中物理选择性必修第一册
电动势和内阻是电源的两个重要参量，若电池的电动势和内阻未知，我们该如何测量？有哪些测量方法呢？
1. Ｕ：路端电压; Ｉ：通过电源的电流; E：待测电动势； r: 待测内阻；
2. 只要测出几组（至少两组）U、I值就可求出E、r

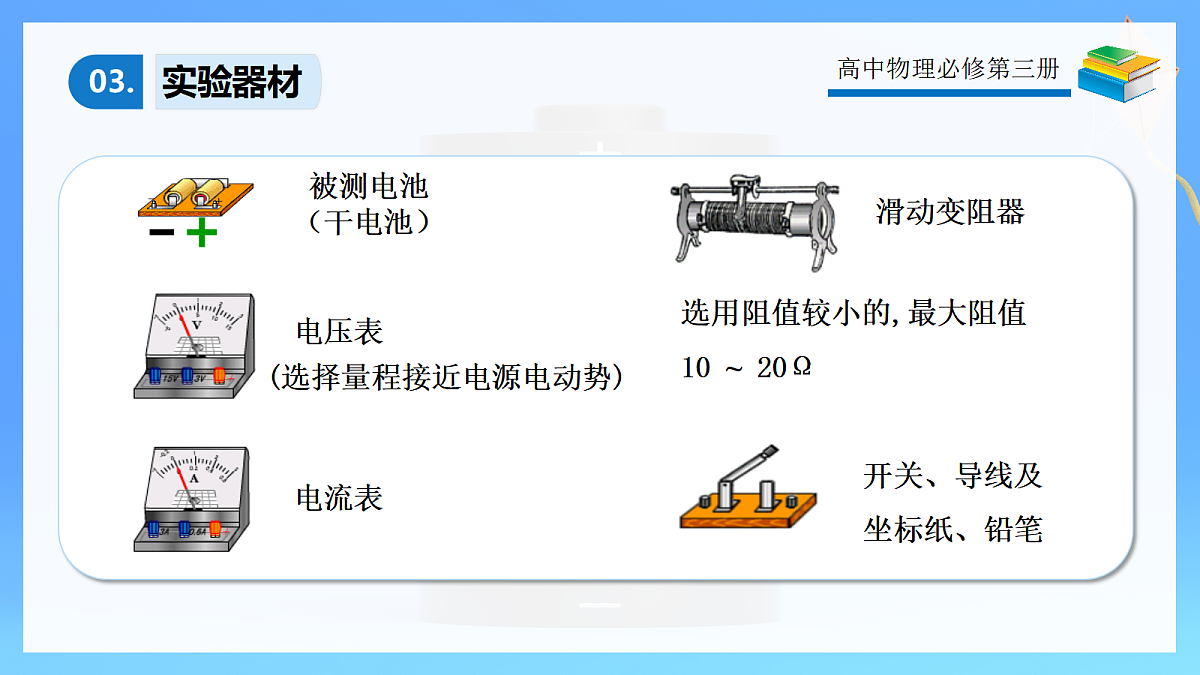

开关、导线及坐标纸、铅笔
(选择量程接近电源电动势)
选用阻值较小的,最大阻值10 ~ 20Ω
2.把变阻器的滑动片移到使阻值最大的一端；3.闭合开关，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组I和U的值；4.断开开关，整理好器材；

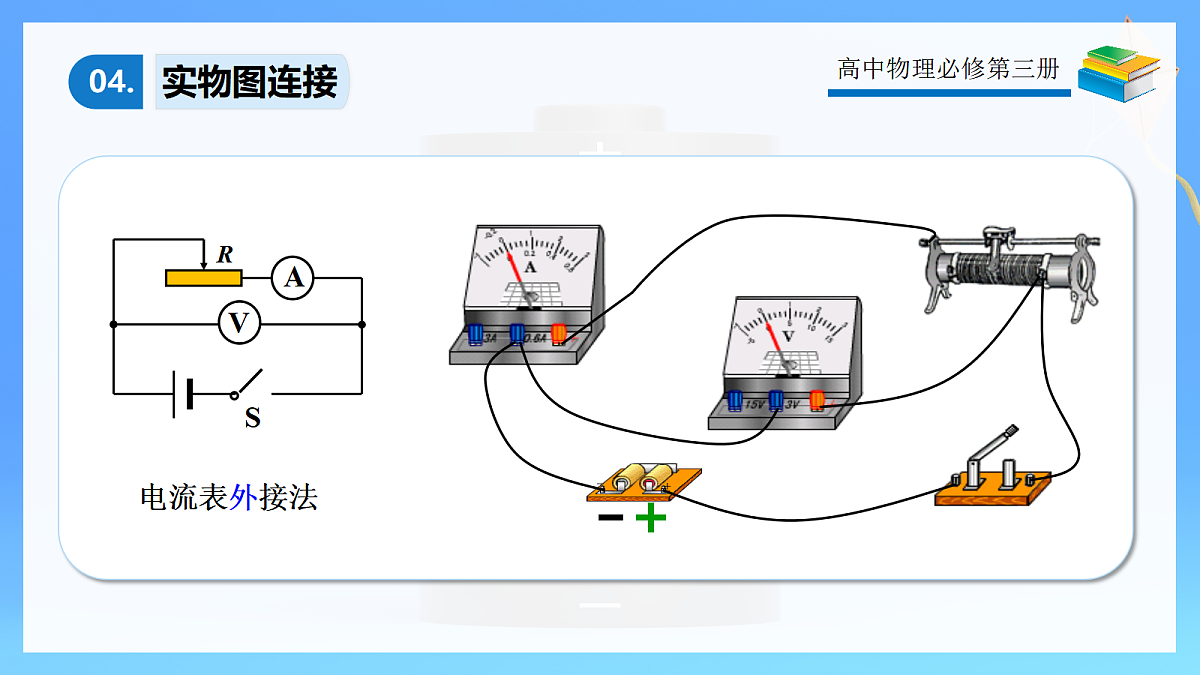

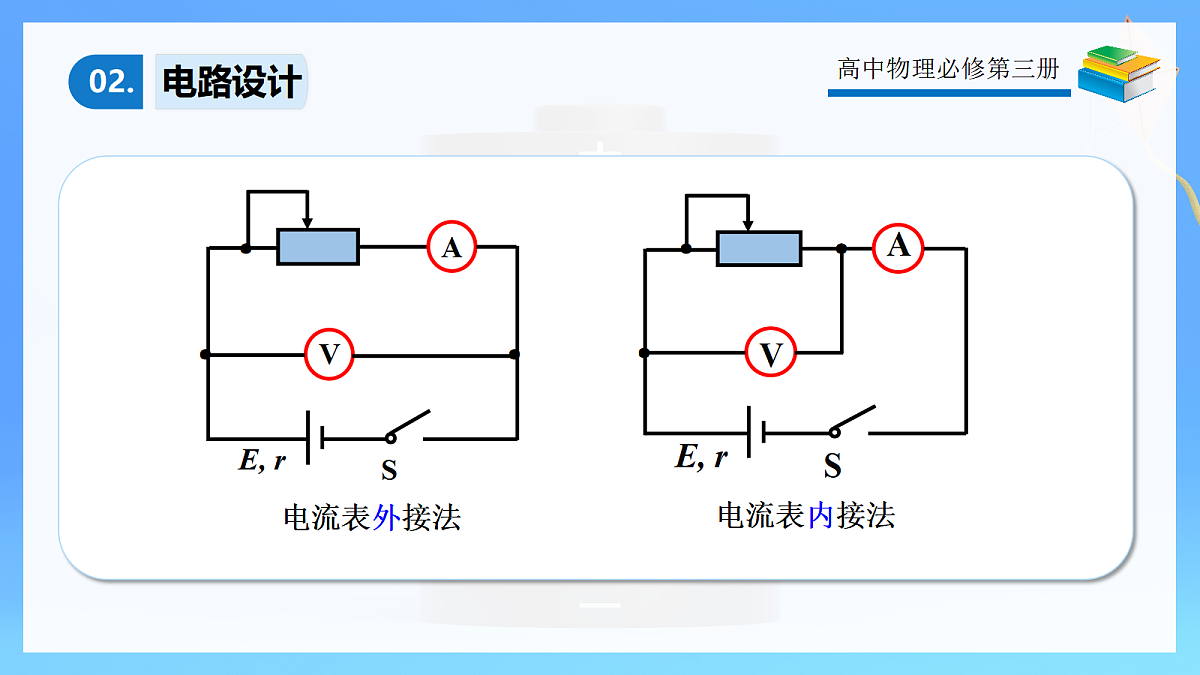

1.确定电流表、电压表的量程，按原理图连接电路；
数据处理方法一：公式法
在坐标纸上以I为横坐标，U为纵坐标，用测出几组的U、I值画出U-I图象。
r是直线的斜率的绝对值
数据处理方法二：图像法
1.电键闭合前，变阻器滑片应置于阻值最大位置处;2.使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.如果使用的是水果电池，它的内阻虽然比较大，但不够稳定，测量前要做好充分的准备，测量尽量迅速;3.要测出不少于6组Ｉ、Ｕ数据，且变化范围要大一些;4.画Ｕ—Ｉ图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去;
5.画U--I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始，（但横坐标必须从0开始)但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r;6.画U--I 图线时，坐标轴的单位选择要恰当，使作出的图线基本充满整个区域为宜，不能使图线位于某一角上；7.使用 U--I 图线计算内阻要在直线上任取两个相距较远的点，用公式计算出电源的内阻 r。
误差分析1——图像修正法①
（1）电压表内阻越大，电压表分流越小，系统误差越小。（2）电压表内阻已知，可求流过电压表的电流，可消除系统误差。
1.误差来源：电压表分流。路端电压越大，电压表分流越多。U-I图像修正如图所示。
E测r真
E测=I1(R1+r) E测=I2 (R2+r)
1.不考虑电流表内阻时，得出的是E，r的测量值
2.考虑电流表内阻时，得出的是E，r的真实值
采用一个定值电阻、两块电流表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
采用一个定值电阻、两块电压表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
【参考答案】(1)0.16(2) 2.98±0.06 2.26±0.46
一实验小组利用图（a）所示的电路测量一电池的电动势E（约3V）和内阻r（约2Ω）。图（a）中电流表量程为0.6A，内阻RA=1.5Ω；定值电阻R0=1Ω；电阻箱R最大阻值为999.9Ω，S为开关。按电路图连接电路。完成下列问题：(1)当电阻箱阻值为15.0Ω时，电流表示数如图（b）所示，此时通过电阻箱的电流为 A；(2)通过图线可得E= V；r= Ω。（结果保留三位有效数字）
如图甲所示为某兴趣小组测量电池组的电动势和内阻的实验电路图，已知电池组的电动势约3V，内阻约2Ω。现提供的器材如下：A．电池组B．电压表V1（量程0～10V，内阻约10000Ω）C．电压表V2（量程0～3V，内阻约3000Ω）D．电阻箱R（0~～99.9Ω）E.定值电阻R1=20Ω F.定值电阻R2=1000ΩG.开关和导线若干
