专题17 将军饮马模型解读与提分精练-2024-2025学年七年级数学下册常见几何模型全归纳之模型解读与提分精练（北师大版2024）

这是一份专题17 将军饮马模型解读与提分精练-2024-2025学年七年级数学下册常见几何模型全归纳之模型解读与提分精练（北师大版2024），文件包含专题17将军饮马模型解读与提分精练-2024-2025学年七年级数学下册常见几何模型全归纳之模型解读与提分精练北师大版2024原卷版docx、专题17将军饮马模型解读与提分精练-2024-2025学年七年级数学下册常见几何模型全归纳之模型解读与提分精练北师大版2024解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

TOC \ "1-4" \h \z \u \l "_Tc1298" PAGEREF _Tc1298 \h 2
\l "_Tc22700" 模型1.将军饮马模型（双线段和的最小值）（两定一动） PAGEREF _Tc22700 \h 2
\l "_Tc26551" 模型2.将军饮马模型（双线段差的最大值）（两定一动） PAGEREF _Tc26551 \h 29
\l "_Tc23998" 模型3.将军饮马（多线段和的最值模型）（一定两动） PAGEREF _Tc23998 \h 53
\l "_Tc4134" 模型4.将军饮马（多线段和的最值模型）（两定两动） PAGEREF _Tc4134 \h 68
\l "_Tc425" PAGEREF _Tc425 \h 79

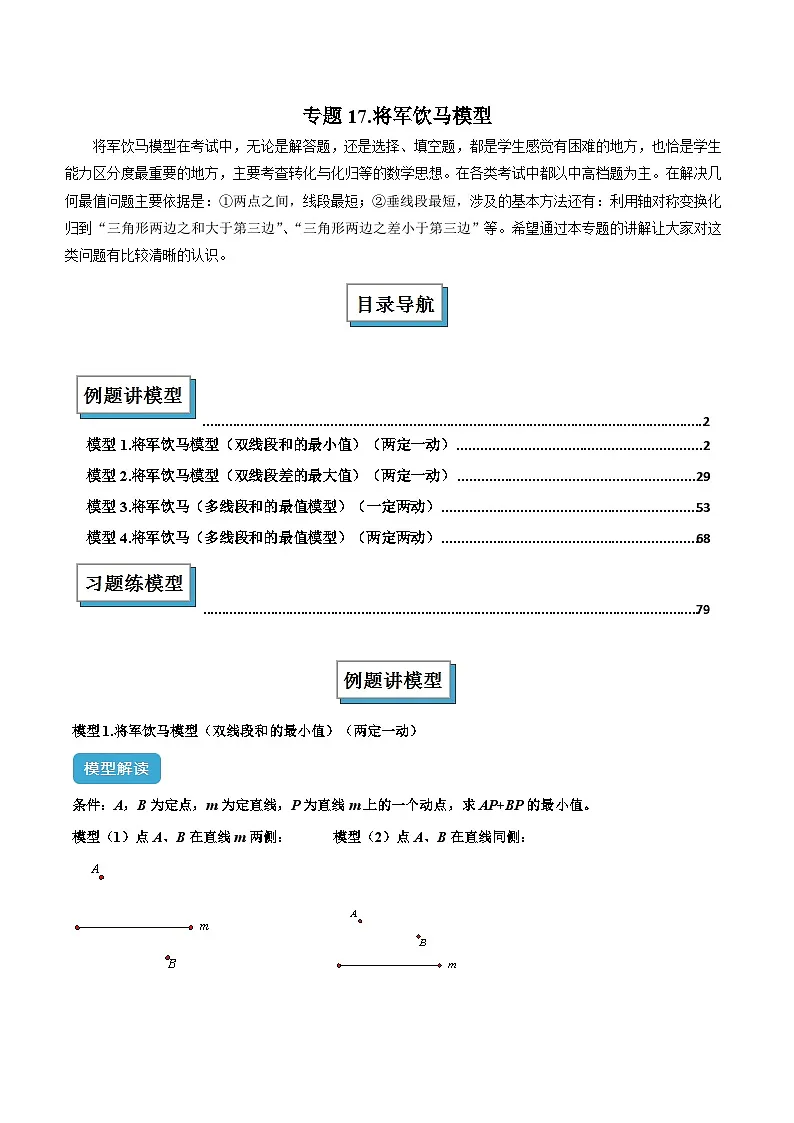

模型1.将军饮马模型（双线段和的最小值）（两定一动）
条件：A，B为定点，m为定直线，P为直线m上的一个动点，求AP+BP的最小值。
模型（1）点A、B在直线m两侧： 模型（2）点A、B在直线同侧：

模型（1）点A、B在直线m两侧： 模型（2）点A、B在直线同侧：

图（1） 图（2）

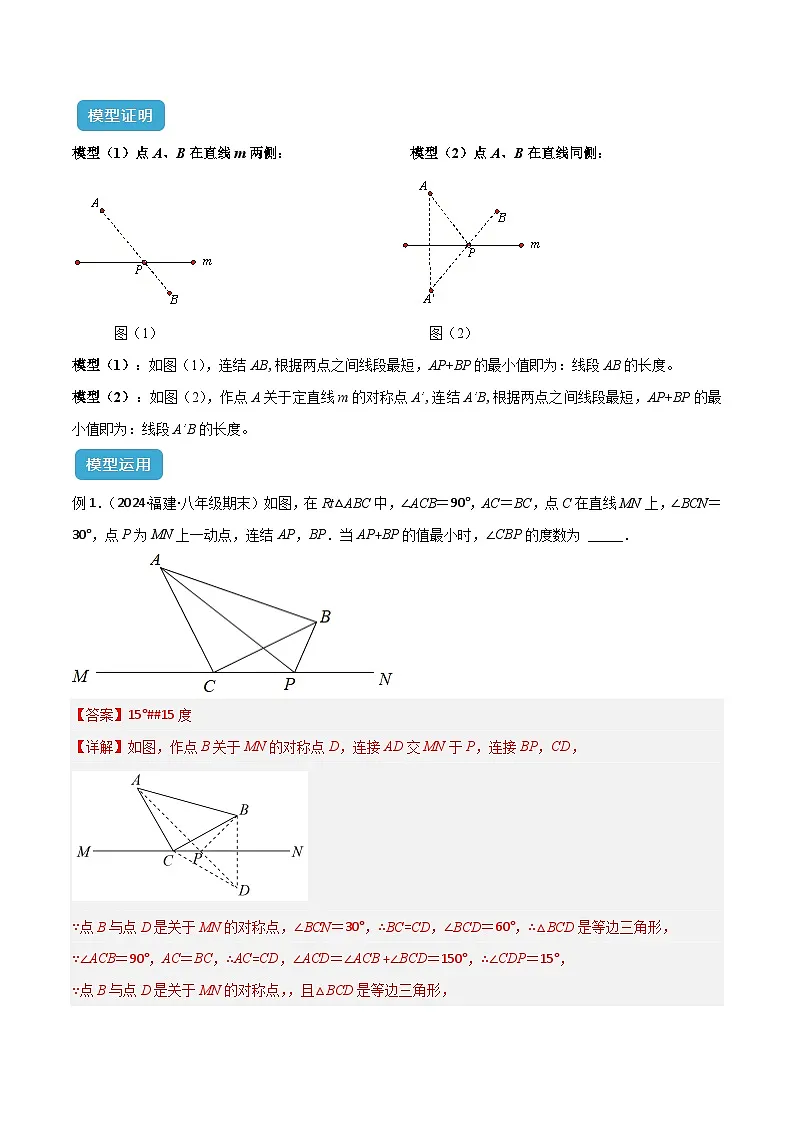

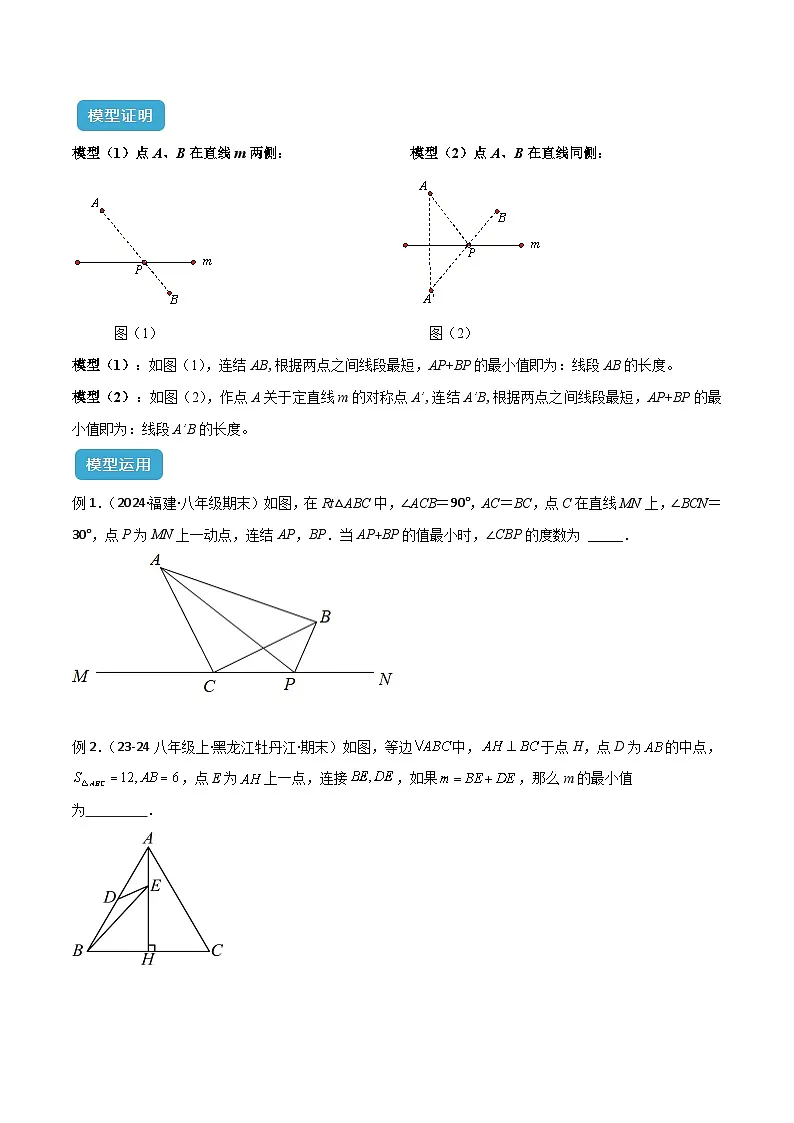

模型（1）：如图（1），连结AB,根据两点之间线段最短，AP+BP的最小值即为：线段AB的长度。
模型（2）：如图（2），作点A关于定直线m的对称点A’,连结A’B,根据两点之间线段最短，AP+BP的最小值即为：线段A’B的长度。
例1．（2024·福建·八年级期末）如图，在Rt△ABC中，∠ACB＝90°，AC＝BC，点C在直线MN上，∠BCN＝30°，点P为MN上一动点，连结AP，BP．当AP+BP的值最小时，∠CBP的度数为 _____．

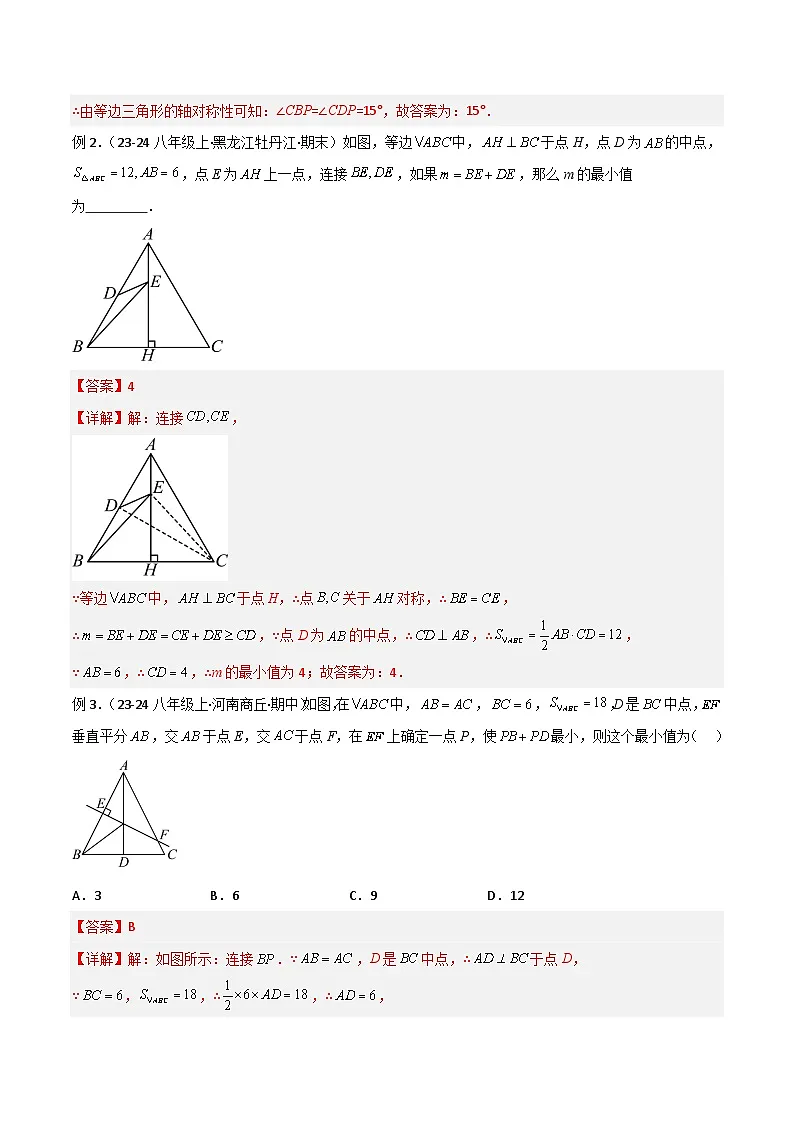

例2．（23-24八年级上·黑龙江牡丹江·期末）如图，等边中，于点H，点D为的中点，，点E为上一点，连接，如果，那么m的最小值为 ．

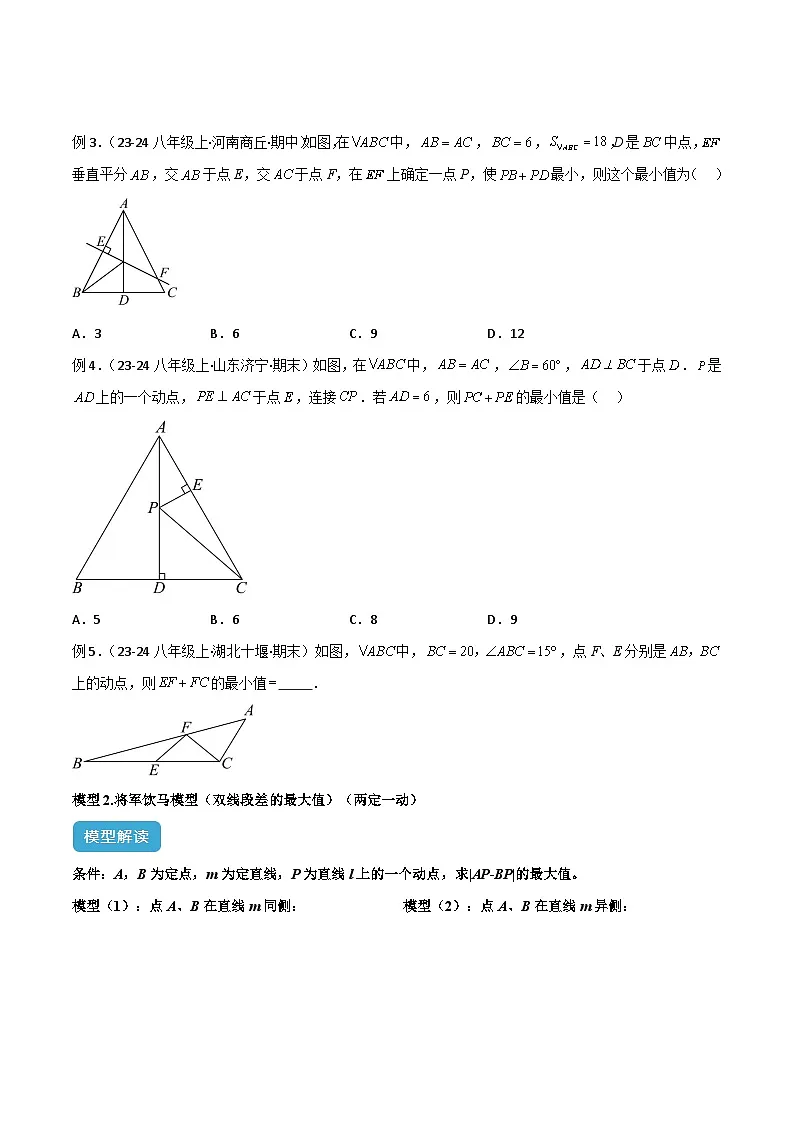

例3．（23-24八年级上·河南商丘·期中）如图，在中，，，，D是中点，垂直平分，交于点E，交于点F，在上确定一点P，使最小，则这个最小值为（ ）

A．3B．6C．9D．12
例4．（23-24八年级上·山东济宁·期末）如图，在中，，，于点．是上的一个动点，于点，连接．若，则的最小值是（ ）

A．5B．6C．8D．9
例5．（23-24八年级上·湖北十堰·期末）如图，中，，点F、E分别是上的动点，则的最小值 ．

模型2.将军饮马模型（双线段差的最大值）（两定一动）
条件：A，B为定点，m为定直线，P为直线l上的一个动点，求|AP-BP|的最大值。
模型（1）：点A、B在直线m同侧： 模型（2）：点A、B在直线m异侧：


图（1） 图（2）
模型（1）：如图（1），延长AB交直线m于点P，当A、B、P不共线时，根据三角形三边关系，有：|P’A-P’B|＜AB，当A、B、P共线时，有|PA-PB|=AB，故|PA-PB|≤AB，即|AP-BP|的最大值即为：线段AB的长度。
模型（2）：如图（2），作点B作关于直线m的对称点B’，连接AB’交直线m于点P，此时PB=PB’。
当A、B、P不共线时，根据三角形三边关系，有：|P’A-P’B|=|P’A-P’B’|＜AB’，
当A、B、P共线时，有|PA-PB|=|PA-PB’|=AB’，故|PA-PB|≤AB’，即|AP-BP|的最大值即为：线段AB’的长度。
例1．（2024·安徽马鞍山·八年级期末）如图，两村在一条小河的同一侧，要在河边建水厂向两村供水．
（1）若要使自来水厂到两村的距离相等，厂址应选在哪个位置？
（2）若要使自来水厂到两村的输水管用料最省，厂址应选在哪个位置？
（3）自来水厂建好后，在招收职工的试卷中有道题“请你在河流上找出一点，使的值最大．”你能找到点吗？请将上述三点在下列各图分别标出，并保留尺规作图痕迹．
例2．（2024·江苏泰州·八年级专题练习）如图，在△ABC中，AB＝AC，AC的垂直平分线交AC于点N，交AB于点M，AB＝12cm，△BMC的周长是20cm，若点P在直线MN上，则PA﹣PB的最大值为_______.
例3．（2023·江苏南通·模拟预测）如图，已知 为等腰直角三角形，，， 为 上的动点，则 的最大值为（ ）

A．4B．5C．6D．8
例4．（2024·湖北·八年级期中）如图，，为上一动点，，过作交直线于，过作交直线于点，若，当的值最大时，则 ________ ．
模型3.将军饮马（多线段和的最值模型）（一定两动）
如图，A为定点，在直线m、n上分别找两点P、Q，使三角形APQ的周长（AP+PQ+QA）最小。

证明：如上图，作点A分别关于定直线m、n的对称点A’、A’’,连结A’B,
根据对称得到：QA=QA’，PA=PA’’，故故PA+PQ+QA=PA’’+PQ+QA’，
再利用“两点之间线段最短”，得到PA+PQ+QA的最小值即为：线段A’A’’的长度。
例1．（23-24八年级上·湖北武汉·期末）如图，锐角中，，的面积是6，D、E、F分别是三边上的动点，则周长的最小值是（ ）
A．3B．4C．6D．7
例2．（2024·江苏·无锡八年级期末）如图，已知∠AOB的大小为α，P是∠AOB内部的一个定点，且OP＝4，点E、F分别是OA、OB上的动点，若△PEF周长的最小值等于4，则α＝（ ）
A．30°B．45°C．60°D．90°
例3．（2024·江苏九年级一模）如图，Rt△ABC中，∠C=90°，AC=3，BC=4，D，E，F分别是AB，BC，AC边上的动点，则△DEF的周长的最小值是（ ）
A．2.5B．3.5C．4.8D．6
模型4.将军饮马（多线段和的最值模型）（两定两动）
模型（1）：两定点+两动点
条件：A，B为定点，在直线m、n上分别找两点P、Q，使PA+PQ+QB最小。
两个点都在直线外侧（图1-1）；内外侧各一点（图1-2）；两个点都在内侧（图1-3）

图1-1 图1-1 图1-1

图1-1 图1-1 图1-1
模型（1-1）（两点都在直线外侧型）
如图（1-1），连结AB,根据两点之间线段最短，PA+PQ+QB的最小值即为：线段AB的长度。
模型（1-2）（直线内外侧各一点型）
如图（1-2），作点B关于定直线n的对称点B’,连结AB’,根据对称得到：QB=QB’，故PA+PQ+QB=PA+PQ+QB’，
根据两点之间线段最短，PA+PQ+QB的最小值即为：线段AB’的长度。
模型（1-3）（两点都在直线内侧型）
如图（1-3），作点B关于定直线n的对称点B’,作点A关于定直线m的对称点A’,连结A’B’,
根据对称得到：QB=QB’，PA=PA’，故PA+PQ+QB=PA’+PQ+QB’，
根据两点之间线段最短，PA+PQ+QB的最小值即为：线段A’B’的长度。
例1．（24-25八年级上·江苏无锡·阶段练习）如图，，，分别为，上的点，，，分别为，上的动点，则的最小值为 ．
例2．（2024·湖北·八年级期中）如图，在Rt△ABC中，∠ACB＝90°，∠ABC＝30°，AC＝2，以BC为边向左作等边△BCE，点D为AB中点，连接CD，点P、Q分别为CE、CD上的动点．
（1）求证：△ADC为等边三角形；（2）求PD+PQ+QE的最小值．
1．（2024·河南七年级期末）如图，在锐角三角形中，，的面积为，平分，若、分别是、上的动点，则的最小值为（ ）
A．B．C．D．
2．（2024·甘肃白银·七年级期末）如图，在中，，，，，EF垂直平分BC，点P为直线EF上的任意一点，则周长的最小值是（ ）
A．7B．6C．12D．8
3.（2024•绵阳八年级期末）如图，在四边形ABCD中，∠C＝70°，∠B＝∠D＝90°，E、F分别是BC、DC上的点，当△AEF的周长最小时，∠EAF的度数为（ ）
A．30°B．40°C．50°D．70°
4．（23-24八年级上·辽宁铁岭·阶段练习）如图，已知，点M在边上，且，点N和点P分别是和上的一个动点，则的最小值为（ ）
A．1B．2C．3D．4
5．（23-24八年级上·安徽阜阳·期末）如图，在中，，，，是的角平分线，点、点分别是线段和边上的动点，点在边上，且，则的最小值是（ ）
A．B．C．D．
6．（2024·福建厦门·统考一模）小梧要在一块矩形场地上晾晒传统工艺制作的蜡染布．如图所示，该矩形场地北侧安有间隔相等的7根栅栏，其中4根栅栏处与南侧的两角分别固定了高度相同的木杆，，，，，．这些木杆顶部的相同位置都有钻孔，绳子穿过木杆上的孔可以被固定．小梧想用绳子在南侧的两条木杆，和北侧的一条木杆上连出一个三角形，以晾晒蜡染布．小梧担心手中绳子的总长度不够，那么他在北侧木杆中应优先选择（ ）
A．B．C．D．
7．（23-24八年级上·陕西延安·阶段练习）如图，，点为射线上一定点，为线段延长线上一定点，且，点A关于射线对称点为，连接，，，若为直线上一个动点，则周长的最小值为（ ）．

A．12B．24C．36D．48
8．（23-24四川省成都市七年级期末）如图，在面积为的锐角中，，，D是内部一点，E，F分别是边上的动点，连接．若的面积为1，则周长的最小值为 ．
9．（2024·陕西安康·八年级期末）如图，的面积为24，的长为8，平分，E、F分别是和上的动点，则的最小值为____________．
10．（2024·清远市八年级期中）如图，点D是锐角内一点，于点E，点F是线段的一个动点，点G是射线的一个动点，连接、、，当的周长最小时，与的数量关系式是________．

11．（2024·和平区·八年级期末）如图，，点M，N分别是边，上的定点，点P，Q分别是边，上的动点，记，，当的值最小时，的大小=___（度）．
12．（2024·湖南雨花·初二期末）如图，∠AOB=30°，点P是它内部一点，OP=2，如果点Q、点R分别是OA、OB上的两个动点，那么PQ+QR+RP的最小值是__________．
13．（2024·广东·八年级专题练习）如图，，，AD是∠BAC内的一条射线，且，P为AD上一动点，则的最大值是______．
14．（2024·福建福州·八年级期中）如图，在等边中，E是边的中点，P是的中线上的动点，且，则的最大值是________．
15．（23-24八年级上·广东东莞·期末）如图，等边三角形的边长为4，是边上的中线，是边上的动点，是边中点．若，当取得最小值时，则的度数为 ．

16．（2024·山东青岛市·八年级期末）如图，等边（三边相等，三个内角都是的三角形）的边长为，动点和动点同时出发，分别以每秒的速度由向和由向运动，其中一个动点到终点时，另一个也停止运动，设运动时间为，，和交于点．
（1）在运动过程中，与始终相等吗？请说明理由；（2）连接，求为何值时，；
（3）若于点，点为上的点，且使最短．当时，的最小值为多少？请直接写出这个最小值，无需说明理由．
17．（23-24八年级下·北京西城·开学考试）（1）如图1，A、B是直线同旁的两个定点． 请你在直线上确定一点，使的值最小．
（2）如图2，，是内一点，． 请你在上找一点，在上找一点，使得的周长最小． 要求：画出图形，并计算这个最小值是 ．
