人教版（2024）九年级全册第4节 欧姆定律在串、并联电路中的应用习题

这是一份人教版（2024）九年级全册第4节 欧姆定律在串、并联电路中的应用习题，共9页。试卷主要包含了选择题，填空题，综合题，作图题，计算题，科普阅读题等内容，欢迎下载使用。
1．如图所示的电路，电源电压不变，当开关闭合后，移动滑片，改变滑动变阻器接入电路的阻值，使电压表的示数从 6 V 变化到 2 V，同时观察到电流表的示数从0.6A变化到1A。则定值电阻阻值为（ ）
A．4ΩB．6ΩC．8ΩD．10Ω
2．如图，电源电压保持不变，闭合开关S后，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数不变B．电压表V的示数变大
C．灯L两端电压变小D．电路的总电阻变大
3．小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%

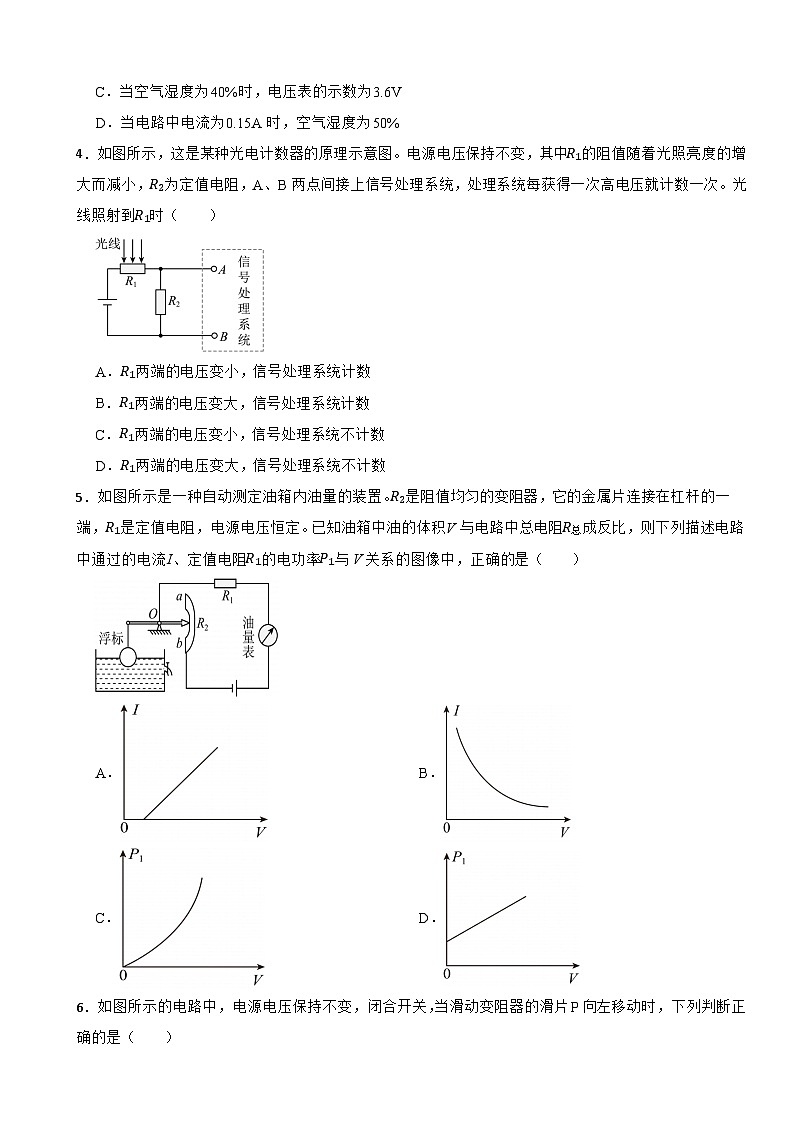

4．如图所示，这是某种光电计数器的原理示意图。电源电压保持不变，其中R1的阻值随着光照亮度的增大而减小，R2为定值电阻，A、B两点间接上信号处理系统，处理系统每获得一次高电压就计数一次。光线照射到R1时（ ）
A．R1两端的电压变小，信号处理系统计数
B．R1两端的电压变大，信号处理系统计数
C．R1两端的电压变小，信号处理系统不计数
D．R1两端的电压变大，信号处理系统不计数
5．如图所示是一种自动测定油箱内油量的装置。R2是阻值均匀的变阻器，它的金属片连接在杠杆的一端，R1是定值电阻，电源电压恒定。已知油箱中油的体积V与电路中总电阻R总成反比，则下列描述电路中通过的电流I、定值电阻R1的电功率P1与V关系的图像中，正确的是（ ）
A．B．
C．D．

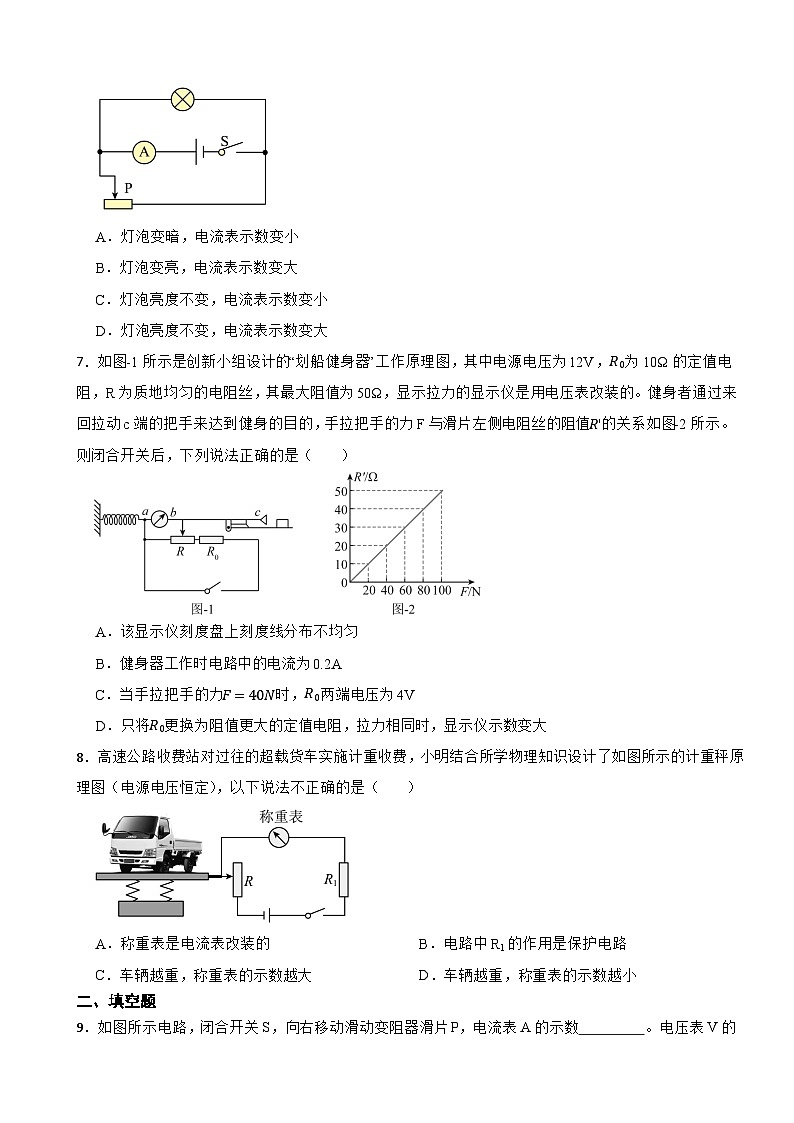

6．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A．灯泡变暗，电流表示数变小
B．灯泡变亮，电流表示数变大
C．灯泡亮度不变，电流表示数变小
D．灯泡亮度不变，电流表示数变大
7．如图-1所示是创新小组设计的“划船健身器”工作原理图，其中电源电压为12V，R0为10Ω的定值电阻，R为质地均匀的电阻丝，其最大阻值为50Ω，显示拉力的显示仪是用电压表改装的。健身者通过来回拉动c端的把手来达到健身的目的，手拉把手的力F与滑片左侧电阻丝的阻值R'的关系如图-2所示。则闭合开关后，下列说法正确的是（ ）
A．该显示仪刻度盘上刻度线分布不均匀
B．健身器工作时电路中的电流为0.2A
C．当手拉把手的力F=40N时，R0两端电压为4V
D．只将R0更换为阻值更大的定值电阻，拉力相同时，显示仪示数变大
8．高速公路收费站对过往的超载货车实施计重收费，小明结合所学物理知识设计了如图所示的计重秤原理图（电源电压恒定），以下说法不正确的是（ ）
A．称重表是电流表改装的B．电路中R1的作用是保护电路
C．车辆越重，称重表的示数越大D．车辆越重，称重表的示数越小
二、填空题
9．如图所示电路，闭合开关S，向右移动滑动变阻器滑片P，电流表A的示数 。电压表V的示数与电流表A的示数的比值 （均选填“变大”“变小”或“不变”）。
10．如图所示的实物电路中，AB部分为金属电阻丝．当电路接通后，用酒精灯给电阻丝缓慢加热，可观察到灯泡慢慢变暗，电流表的示数变 (选填“大”或“小”)了，说明金属电阻丝AB的电阻在 (选填“变大”“变小”或“不变”)．此实验现象说明金属导体AB的电阻跟 有关．
11．小敏利用如下器材：电压恒定的电源（电源电压值未知）、最大阻值为R（已知）的滑动变阻器、电流表等，设计了如图所示电路来测量未知电阻Rx的阻值。实验时，闭合开关S，将滑片移至B端，电流表的示数为I1再将滑片移至A端，电流表的示数为I2。则待测电阻Rx的阻值为 。（用已知物理量和测得物理量的字母表示）
12． 如图，是一种自动测定油箱内油面高度的装置，R'是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。
（1）油量表其实是 表；
（2）油面升高，R （变大、变小），油量表示数 （变大、变小）
13．如图所示，电源电压保持不变，将规格相同的两个小灯泡L1、L2连接在电路中。闭合开关S，电路正常工作，电压表示数为 2 V，则电源电压为 V。过了一会儿，灯泡L2被烧坏，则电压表示数 （选填“变大”“变小”或“不变”）。
14．如图所示是电子秤的工作原理示意图，闭合开关，当滑动变阻器滑片P向下移动时，电路中电流 （选填“变大”、“变小”或“不变”）。往电子秤的托盘上放一个物块时，电压表的示数将 。把该电子秤拿到月球上称量物块的质量时，跟在地球上称量同一个物块的质量相比较，电子秤的示数将 （以上各空均填“变大”、“不变”或“变小”）。
15．如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 （填“变大”、“变小”或“不变”）。
三、综合题
16．小明设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。平板上物体所受重力大小通过电流表读数显示，R0为定值电阻，压力传感器R固定放置，已知电源电压为12V，R0阻值为10Ω，R的阻值随所受压力F变化的关系如图乙所示。平板质量均忽略不计。
（1）该模拟装置，应将0N物重标在电流表表盘的 A处，应将28N物重标在电流表表盘的 A处；
（2）已知该模拟装置中用到的电流表量程为0~3A，在称重范围仍为0~28N且不更换压力传感器R的前提下，小明想要增大该模拟装置的测量精确度，请你写出一条改进措施并分析说明理由。
四、作图题
17．如图所示，是小明同学利用电压表设计的一个简易电子秤示意图。其中C是金属弹簧。请你帮小明完成电路图的连接，当所称质量越大时电压表示数越大。
18．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。
五、计算题
19．如图甲所示是小莉连接的电路，闭合开关后，发现两灯都发光，电流表指针均如图乙，电压表指针指在满刻度的三分之一处。（解答过程要有必要的文字说明）
（1）分别求出通过灯L1、灯L2的电流；
（2）分别求出灯L1、L2两端的电压和电源的电压。
六、科普阅读题
20．为减少碳排放，我国大力推行混合动力汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请根据情景回答：
根据情景回答：
（1）自动挡车下陡坡时，应该挂入L挡，也就是低速挡位，不能挂空挡采用长时间踩刹车的方式，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于 。
（2）如图乙中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，用笔画线代表导线将旋钮变阻器接入电路M、N处 。
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮：后备箱未关好时，相当于断开开关，指示灯发光，下列电路图符合要求的是____。
A．B．
C．D．
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】D
4．【答案】A
5．【答案】C
6．【答案】C
7．【答案】B
8．【答案】D
9．【答案】变小；不变
10．【答案】小；变大；温度
11．【答案】I1RI2−I1
12．【答案】（1）电流
（2）变小；变大
13．【答案】4；变大
14．【答案】不变；变大；变小
15．【答案】串；变大
16．【答案】0.15；1.2；见解析
17．【答案】
18．【答案】
19．【答案】（1）解： 由实物图知，两灯并联，电流表A2测干路电流，A1测L2支路电流，
由并联电路中干路电流等于各支路电流之和知，A2示数应大于A1的示数，而两电流表指针指在同一位置，
所以A2使用大量程，由图乙知，示数为1.5A，即干路电流I=1.5A，
A1使用小量程，示数为0.3A，即通过L2的电流I2=0.3A，
则通过L1的电流I1=I-I2=1.5A-0.3A=1.2A；
答：通过L1电流为1.2A，L2电流为0.3A；
（2）解： 由实物图知，电源由三节蓄电池组成，电压表测L1两端电压，
因并联电路中各支路两端电压相等，等于电源电压，所以电压表应使用大量程，且指针指在满刻度的三分之一处，所以电压表示数为13×15V＝5V，
所以L1、L2两端的电压和电源的电压均为5V。
答：灯泡L1、L2和电源电压均为5V。
20．【答案】（1）做功
（2）
（3）并联；开关
（4）D
