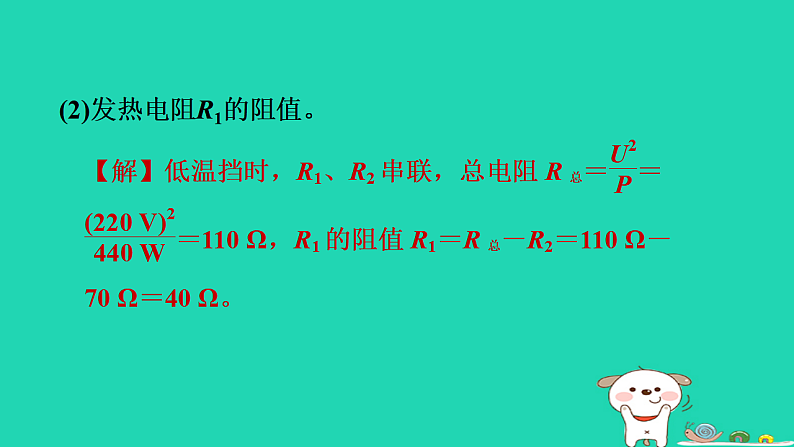

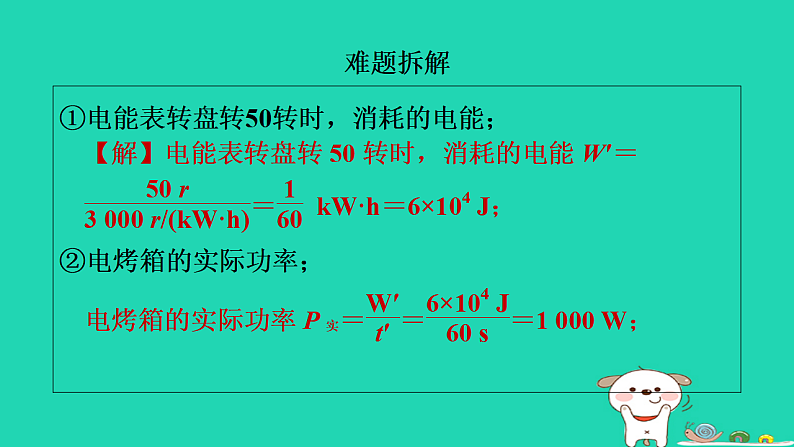

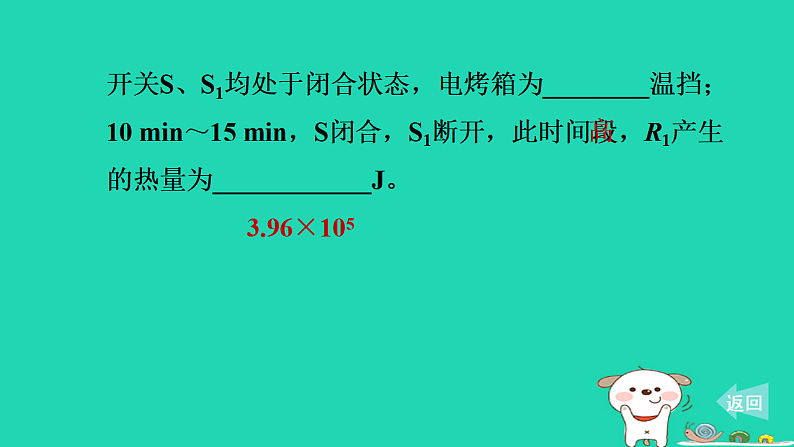

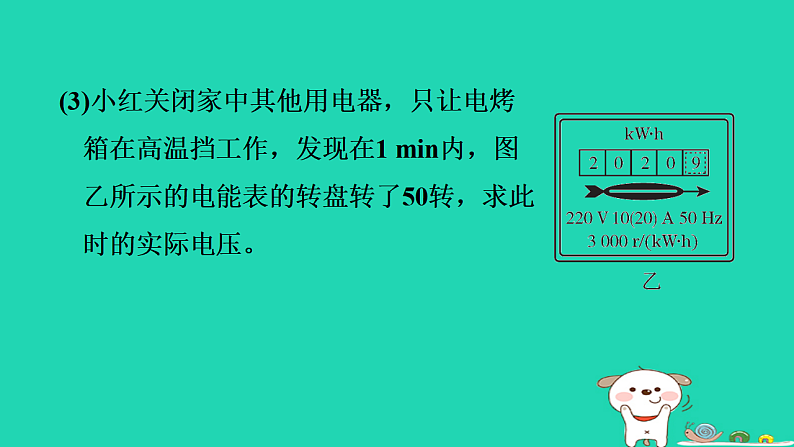

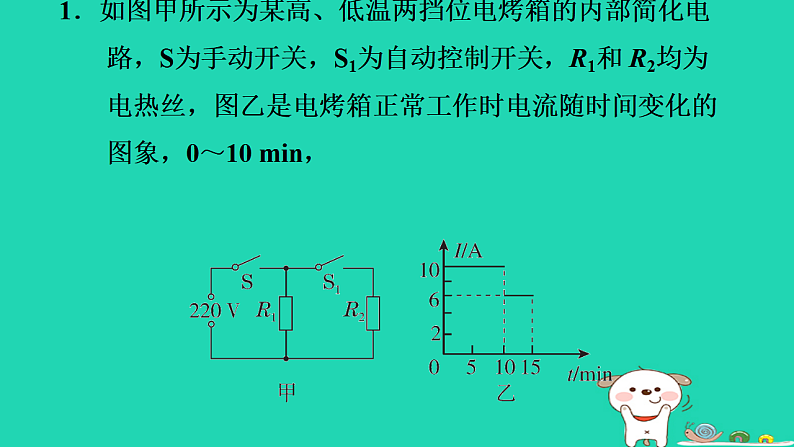

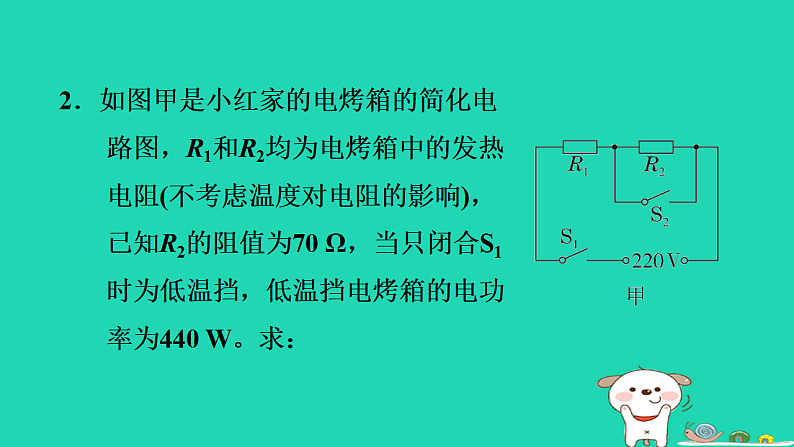

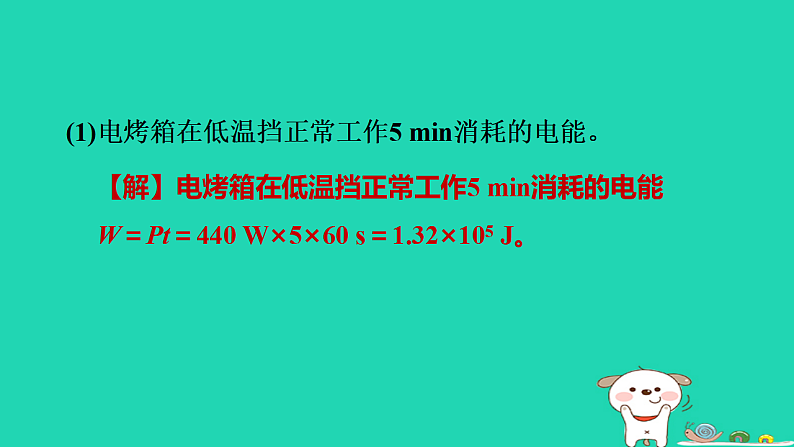

鲁科五四版 九年级上第十四章 电功率专题特训十四　多挡位用电器的相关计算1．如图甲所示为某高、低温两挡位电烤箱的内部简化电路，S为手动开关，S1为自动控制开关，R1和 R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图象，0～10 min，开关S、S1均处于闭合状态，电烤箱为________温挡；10 min～15 min，S闭合，S1断开，此时间段，R1产生的热量为____________J。高 返回3.96×1052．如图甲是小红家的电烤箱的简化电路图，R1和R2均为电烤箱中的发热电阻(不考虑温度对电阻的影响)，已知R2的阻值为70 Ω，当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。求： (1)电烤箱在低温挡正常工作5 min消耗的电能。【解】电烤箱在低温挡正常工作5 min消耗的电能W＝Pt＝440 W×5×60 s＝1.32×105 J。(2)发热电阻R1的阻值。(3)小红关闭家中其他用电器，只让电烤箱在高温挡工作，发现在1 min内，图乙所示的电能表的转盘转了50转，求此时的实际电压。难题拆解①电能表转盘转50转时，消耗的电能；②电烤箱的实际功率；难题拆解③电烤箱在高温挡工作的实际电压。 返回3．某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图，部分参数如表所示。(1)要让电炖盅处于高温挡，开关应该如何控制？(2)1度的电能可供电炖盅在高温挡正常工作多少小时？(3)R1、R2的阻值分别为多少？(4)若实际电压为198 V，低温挡的实际功率为多少？ 返回4．[2023·眉山]如图所示为某家用电水壶的简化电路图，下表为其铭牌的部分参数，R1、R2为发热丝，其中R2＝40 Ω。求：(1)电水壶的加热功率。(2)电水壶处于保温挡时，正常工作5 min消耗的电能。(3)R1的阻值。 返回5．如图所示是一款家用电热水壶的简化电路图，它通过温控开关S可实现加热、保温两个挡位的转换，保温挡的额定功率为220 W，R1、R2是两个阻值不变的电阻，R2＝48．4 Ω。求：(1)R1的阻值。(2)加热挡的额定功率。(3)已知该电热水壶的加热效率为80%，将一壶水加热至沸腾时，水吸收的热量为6.72×105 J，加热时间为600 s，则电热水壶的实际加热功率是多少？ 返回6．下表为某电火锅的铭牌，其内部简化电路如图所示，R1、R2为阻值一定的电热丝，且R1＜R2。通过控制开关S1、S2的断开或闭合，可以让电火锅在不同挡位工作。(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)求R1∶R2的值。(3)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由。【解】插座的最大功率P大＝UI大＝220 V×5 A＝1100 W，由于1 000 W
