2024九年级物理上册第十四章电功率专题特训十三特殊方法测电功率习题课件鲁科版五四制

这是一份2024九年级物理上册第十四章电功率专题特训十三特殊方法测电功率习题课件鲁科版五四制，共18页。

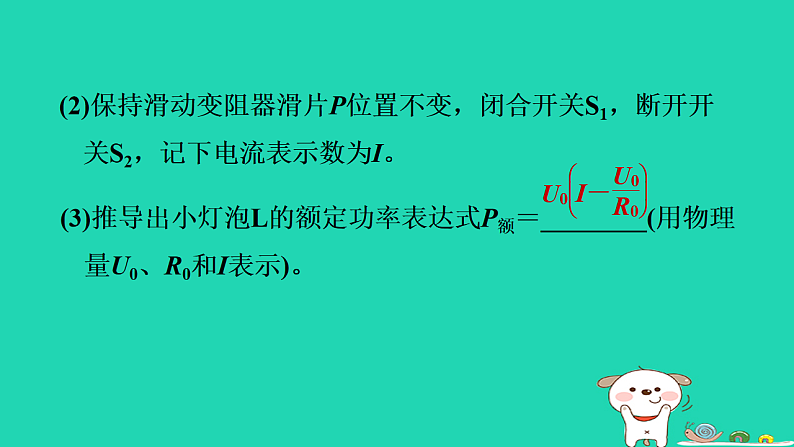

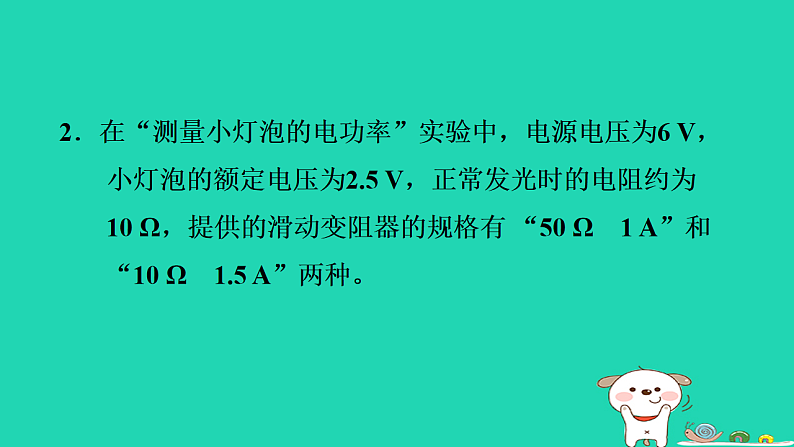

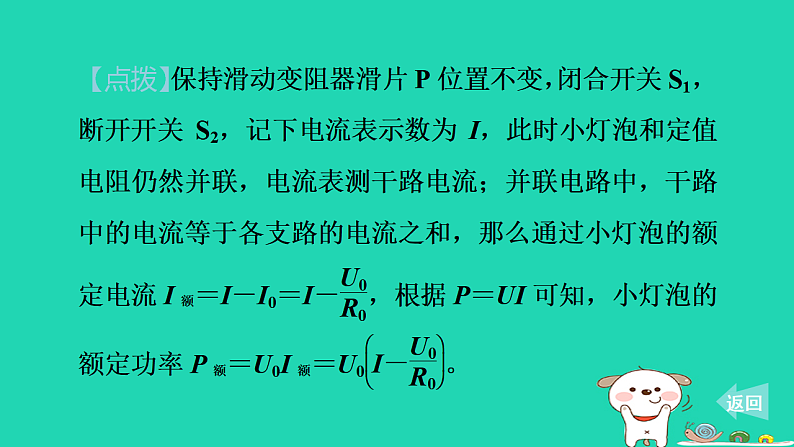

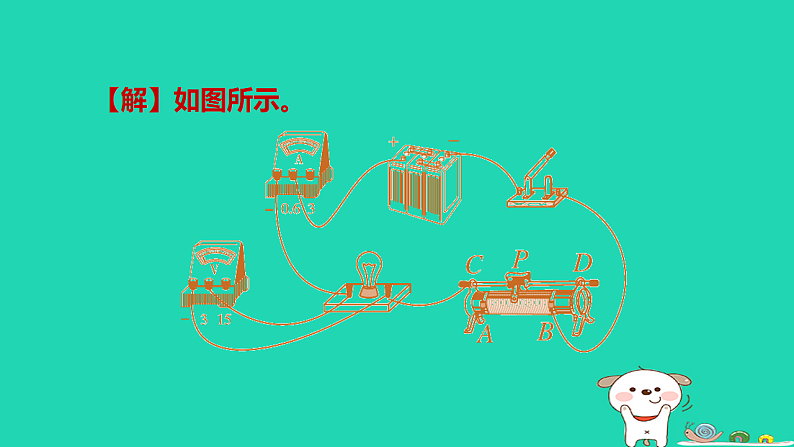

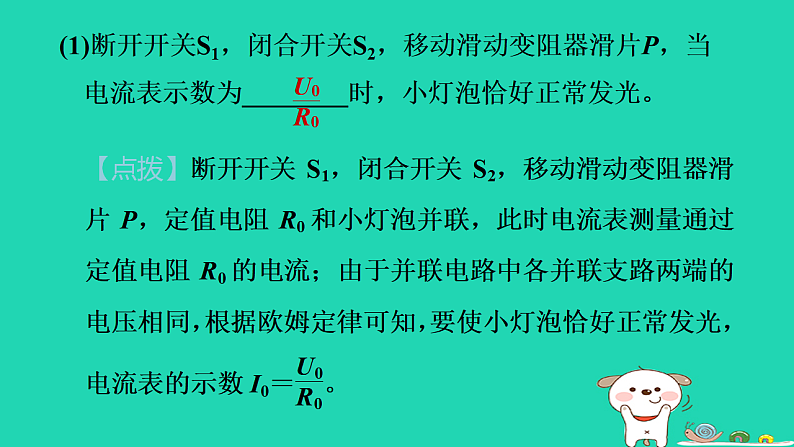

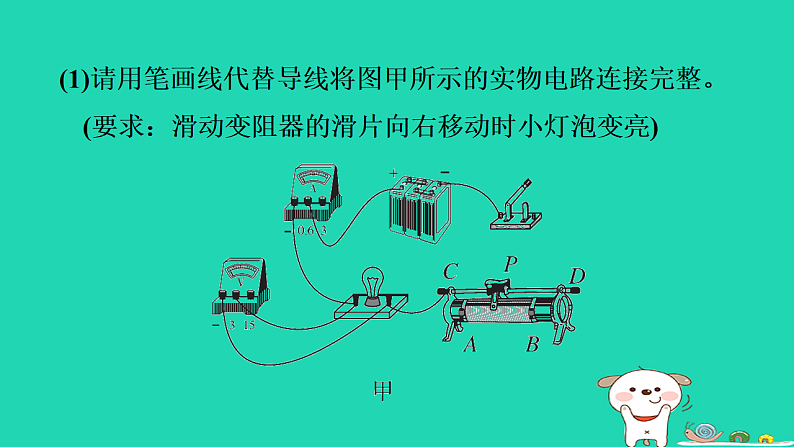

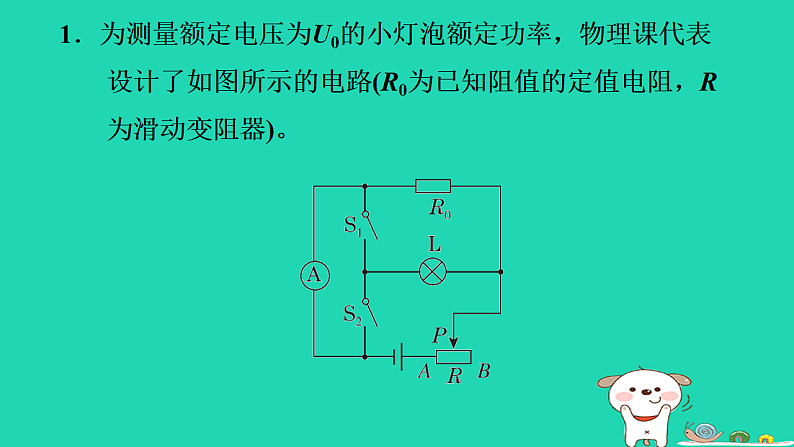

鲁科五四版 九年级上第十四章 电功率专题特训十三　特殊方法测电功率1．为测量额定电压为U0的小灯泡额定功率，物理课代表设计了如图所示的电路(R0为已知阻值的定值电阻，R为滑动变阻器)。(1)断开开关S1，闭合开关S2，移动滑动变阻器滑片P，当电流表示数为________时，小灯泡恰好正常发光。(2)保持滑动变阻器滑片P位置不变，闭合开关S1，断开开关S2，记下电流表示数为I。(3)推导出小灯泡L的额定功率表达式P额＝________(用物理量U0、R0和I表示)。 返回2．在“测量小灯泡的电功率”实验中，电源电压为6 V，小灯泡的额定电压为2.5 V，正常发光时的电阻约为10 Ω，提供的滑动变阻器的规格有 “50 Ω　1 A”和 “10 Ω　1.5 A”两种。(1)请用笔画线代替导线将图甲所示的实物电路连接完整。(要求：滑动变阻器的滑片向右移动时小灯泡变亮)【解】如图所示。(2)实验中选用的滑动变阻器规格应该是____________。(3)正确连接电路后闭合开关，发现小灯泡不发光，电流表和电压表均有示数，接下来应进行的操作是____________________________________。“50 Ω　1 A”向右移动滑片P，观察小灯泡是否发光(4)解决问题后，为了测出小灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的示数为________V，此时电流表的示数如图乙所示，则小灯泡的额定功率为________W。2.50.75(5)利用如图丙所示电路，测量另一个小灯泡的额定功率，该小灯泡正常工作时的电流为I1。请将实验步骤补充完整，并写出小灯泡的额定功率表达式(已知电源电压U恒定不变)。①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；②只闭合开关S2，___________________________________________________________，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片③小灯泡的额定功率表达式：P额＝________(用字母U、 I1、I2表示)。 返回3．[2024·常州期末改编]小华进行“测量小灯泡的额定功率”实验，小灯泡的额定电压为2.5 V(正常发光时电阻约为8 Ω)，电源为两节新干电池。若实验中电流表坏了，为了测量该小灯泡的额定功率，小华选用一个R0＝5 Ω的定值电阻，绘制如图所示的电路，设计如下实验方案：(1)闭合开关S，调节滑片P使电压表的示数为额定电压U额。(2)保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过表达式P额＝____________(用R0、U额、U0表示)计算小灯泡的额定功率。(3)班级同学讨论认为，该实验方案存在两个问题，请指出：问题一：______________________________________________________;问题二：__________________________________________________。只将电压表的a点接线改接到c点，电压表的正、负接线柱接反无论怎样调节变阻器滑片P，都不能使灯泡正常发光 返回
