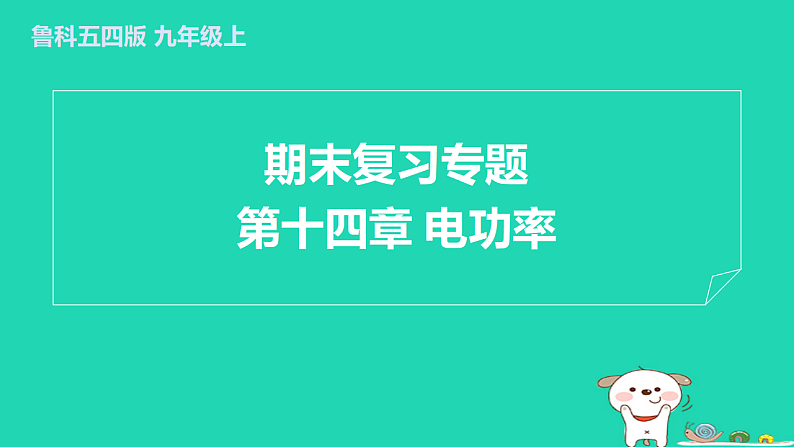

2024九年级物理上册第十四章电功率期末复习专题习题课件鲁科版五四制

这是一份2024九年级物理上册第十四章电功率期末复习专题习题课件鲁科版五四制，共43页。

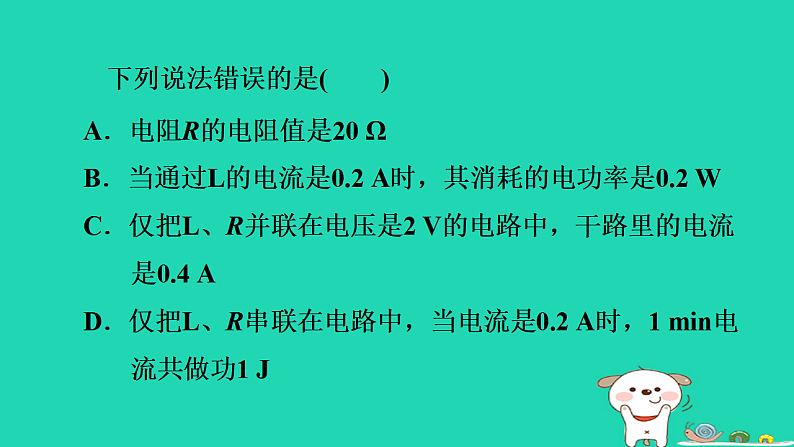

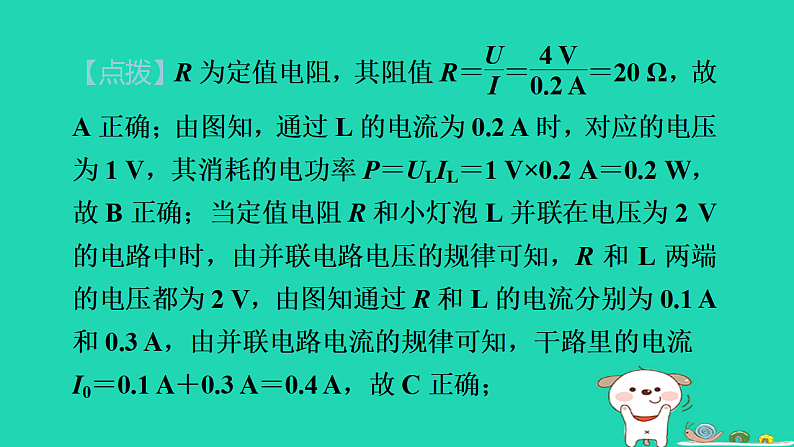

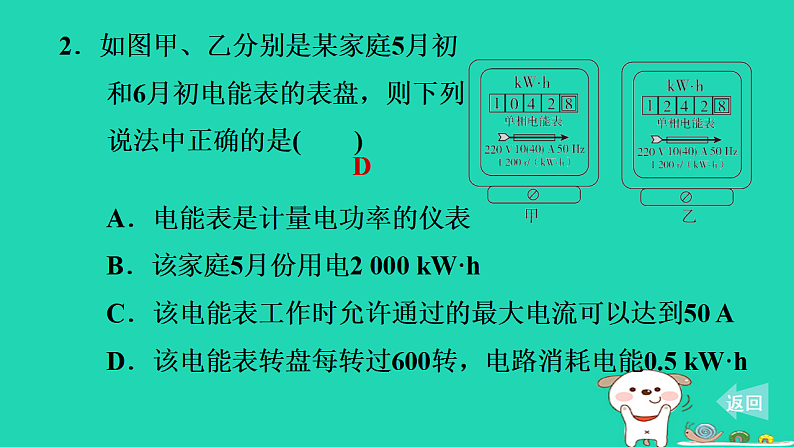

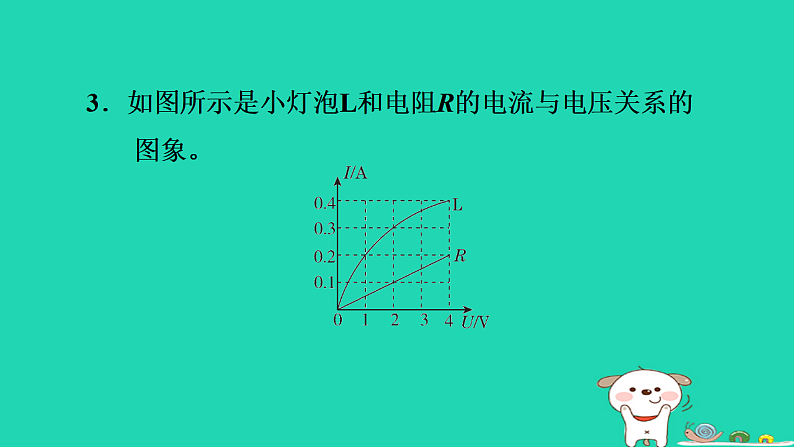

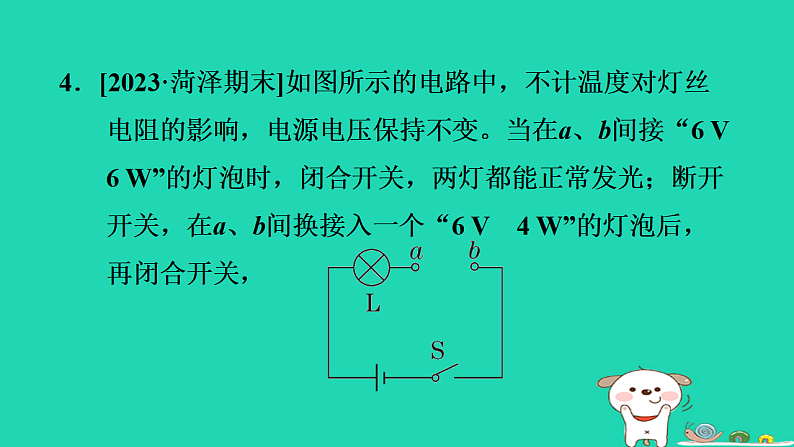

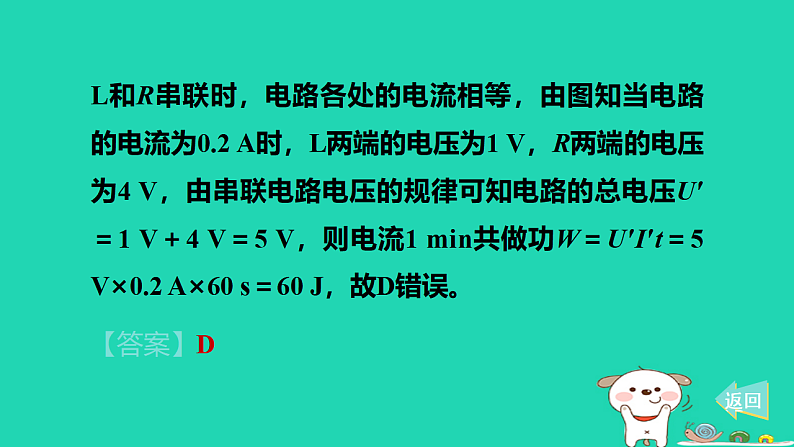

鲁科五四版 九年级上期末复习专题第十四章 电功率1．甲、乙两用电器上分别标有“220 V　15 W” “110 V　100 W”，它们都在额定电压下工作，则下列说法中正确的是(　　)A．甲做功一定少B．做相同的功，甲所用的时间一定少C．乙做功一定快D．相同的时间内，乙做的功一定少 返回C2．如图甲、乙分别是某家庭5月初和6月初电能表的表盘，则下列说法中正确的是(　　)A．电能表是计量电功率的仪表B．该家庭5月份用电2 000 kW·hC．该电能表工作时允许通过的最大电流可以达到50 AD．该电能表转盘每转过600转，电路消耗电能0.5 kW·h 返回D3．如图所示是小灯泡L和电阻R的电流与电压关系的图象。下列说法错误的是(　　)A．电阻R的电阻值是20 ΩB．当通过L的电流是0.2 A时，其消耗的电功率是0.2 WC．仅把L、R并联在电压是2 V的电路中，干路里的电流是0.4 AD．仅把L、R串联在电路中，当电流是0.2 A时，1 min电流共做功1 J 返回L和R串联时，电路各处的电流相等，由图知当电路的电流为0.2 A时，L两端的电压为1 V，R两端的电压为4 V，由串联电路电压的规律可知电路的总电压U′＝1 V＋4 V＝5 V，则电流1 min共做功W＝U′I′t＝5 V×0.2 A×60 s＝60 J，故D错误。 返回【答案】D 返回4．[2023·菏泽期末]如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在a、b间接“6 V　6 W”的灯泡时，闭合开关，两灯都能正常发光；断开开关，在a、b间换接入一个“6 V　4 W”的灯泡后，再闭合开关，下列说法中错误的是(　　)A．灯L的实际功率变小B．灯L的实际功率变大C．换接的灯泡可能烧坏D．电路总功率变小 返回【答案】B5．一台热水器有高温、中温、低温三挡，内部简化电路如图所示，R1和R2均为电热丝，R1＝88 Ω，R2＝22 Ω。下列说法不正确的是(　　)A．当闭合S1，并将S2拨至位置a时，热水器处于高温挡B．当断开S1，并将S2拨至位置b时，热水器处于低温挡C．热水器中温挡的功率为500 WD．热水器以低温挡正常工作10 min，电热丝产生的热量为2.64×105 J 返回【答案】C6．天然气泄漏检测电路工作原理图如图甲所示，R为气敏电阻，其阻值与天然气浓度的关系如图乙所示，电源电压恒为12 V，R0为定值电阻，阻值为60 Ω。下列说法正确的是(　　)A．当天然气的浓度升高时，气敏电阻R的阻值变大B．当电压表的示数为6 V时，R的电功率为0.5 WC．当天然气的浓度为0.2 mg·m－3时，电压表的示数为4 VD．当天然气的浓度降低时，电路的总功率变大 返回【答案】C7．星期天，小天帮着爸爸(电工)在自家新买的房子里安灯走线，为了节约电线，小天建议爸爸把裁下来的一些较短的电线连接起来使用，爸爸却说这样做不合适。因为导线连接处的电阻____________，比别处更容易________，可能引起火灾。 返回较大发热8．[2023·枣庄期末]如图所示，“太阳能树”可以吸收太阳能供手机充电，其内置蓄电池的最大容量为4 500 mA·h，输出电压为6 V。某款手机电池充电时的输入功率为1.5 W，充满电耗时2 h，则充满电时得到的电能为________J。若每次都将该手机电量消耗完毕后再充电，储满电的“太阳能树”最多能给该手机充________次电。(不考虑手机充电时的能量损耗) 返回1.08×10499．[2023·西宁]如图所示，甲、乙两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。通电一定时间后________(填“甲”或“乙”)容器连接的U形管液面高度差较大，由此可以得出结论：在电流和通电时间相同时，导体的________越大，产生的热量越多。若电流为0.3 A，通电10 s后，甲容器中的电阻产生的热量是________J。 返回甲电阻910．[2023·龙东如图甲所示电路中，电源电压不变，小灯泡的额定电压为24 V，当把滑片P滑到最左端时，小灯泡恰好正常发光。图乙为通过小灯泡的电流与其两端电压的关系，当小灯泡正常发光时，灯丝的电阻为________Ω。调节滑动变阻器，当其连入电路的阻值是________Ω时，小灯泡的实际功率为3.6 W。 返回604011．如图所示电路，电源电压恒定，R1＝20 Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.3 A；当开关S2闭合，S1、S3断开时，电流表的示数为0.1 A，则电源电压为________V，通电5 min电阻R1、R2产生的热量之比为________；当开关S1、S3闭合，S2断开时，整个电路消耗的功率为________W。32∶11.35【点拨】由图可知，当开关S1闭合，S2、S3断开时，电路为R2的简单电路，电流表示数为0.3 A，则电源电压U＝0.3 A×R2①；当开关S2闭合，S1、S3断开时，R1和R2串联，电流表示数为0.1 A，则电源电压U＝0.1 A×R2＋0.1 A×20 Ω②；由于电源电压恒定，联立①②解得U＝3 V，R2＝10 Ω； 返回12．[2023·枣庄期末]锐颖同学在“测量小灯泡的电功率”实验中，所备器材规格如下：电源电压恒为6 V，小灯泡的额定电压为2.5 V，电阻约为10 Ω，变阻器A的规格为“10 Ω　1 A”，变阻器B的规格为“50 Ω　2 A”。(1)实验中要测量的物理量分别是____________________、______________________。小灯泡两端的电压通过小灯泡的电流(2)实验选用的滑动变阻器应是______(填“A”或“B”)。如图甲所示，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是______________。B灯泡断路(3)排除故障后，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，为了测量小灯泡的额定功率，应将滑片P向______(填“A”或“B”)端滑动。根据实验测得的数据，作出如图丙所示的图象。分析图象可知，小灯泡的额定功率为________W。A0.8【点拨】图乙中电压表选用小量程，示数为2.2 V，小于灯泡的额定电压2.5 V，应增大灯泡两端的电压，由串联电路分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压；由图丙可知，灯泡在额定电压下的电流为0.32 A，则小灯泡的额定功率P额＝ULIL＝2.5 V×0.32 A＝0.8 W。(4)分析图象发现：通过灯泡的电流与其两端电压不成正比，其原因是小灯泡灯丝电阻随________变化而变化。在实验中还观察到：当小灯泡两端的电压低于1.5 V时，小灯泡不发光，根据图象分析其原因是____________________。温度灯泡的实际功率太小 返回13．[2024·青岛期末改编]在如图所示的电路中，电源电压保持不变，定值电阻R1的阻值为12 Ω，灯泡L标有“4 V　2 W”字样(忽略温度对灯泡电阻的影响，阻值为R2)，电流表的量程为0～0.6 A，电压表的量程为0～3 V。(1)闭合开关S1、S4时，电流表示数为0.5 A，求电源电压。【解】闭合开关S1、S4时，电路为R1的简单电路，则电源电压U＝I1R1＝0.5 A×12 Ω＝6 V。(2)只闭合开关S3时，求灯泡正常发光时，滑动变阻器R3接入电路中的阻值是多少欧姆。  返回
