这是一份2024九年级物理上册第十四章电功率章末复习习题课件鲁科版五四制，共60页。

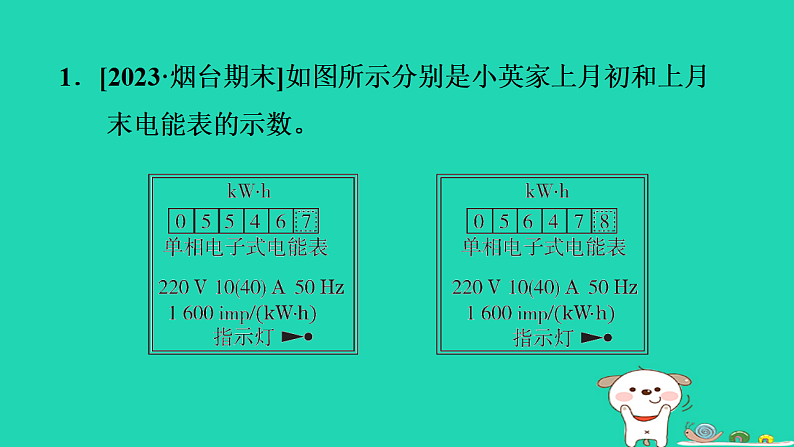

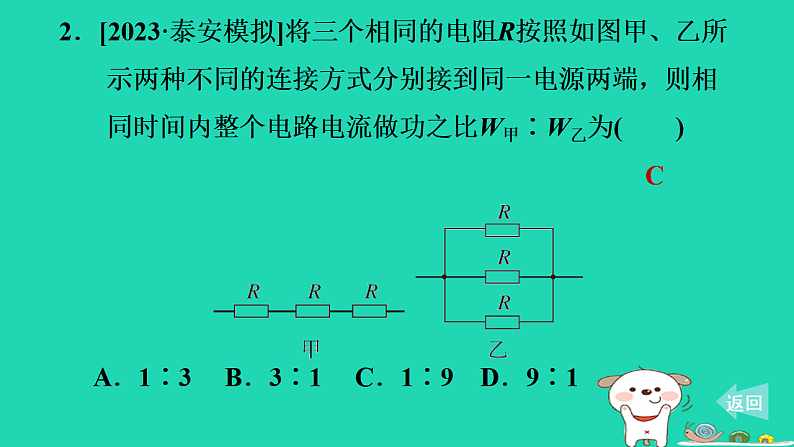

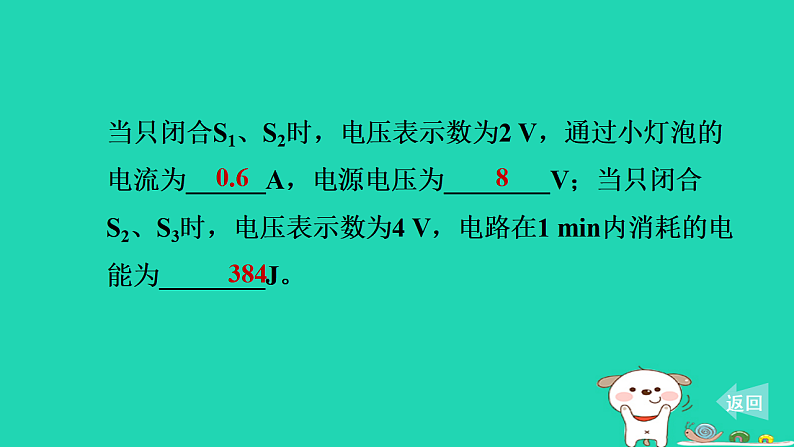

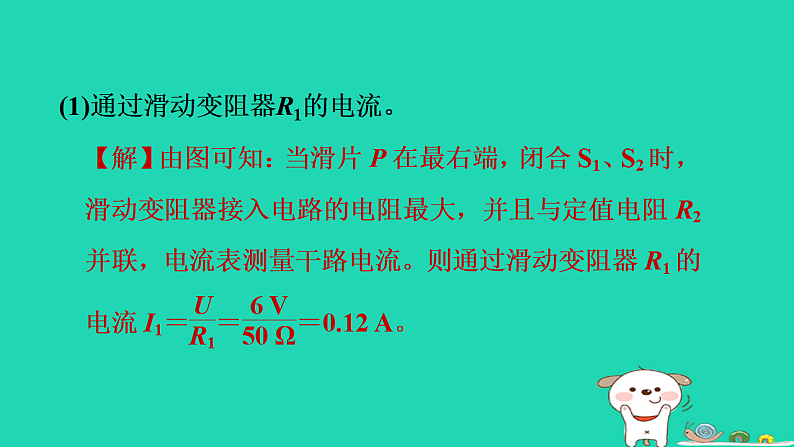

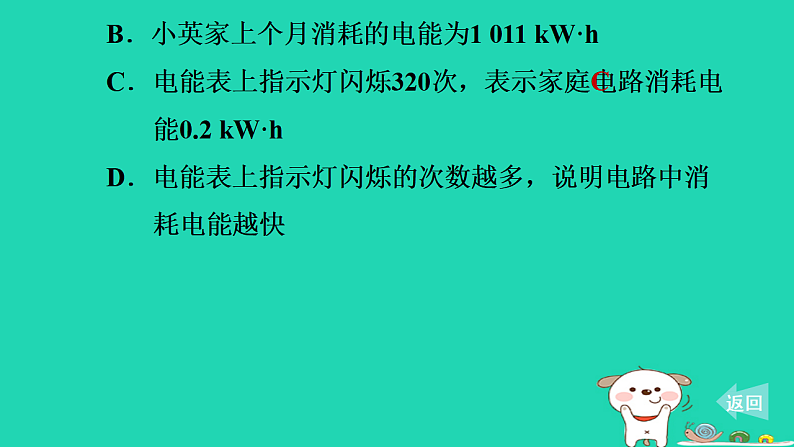

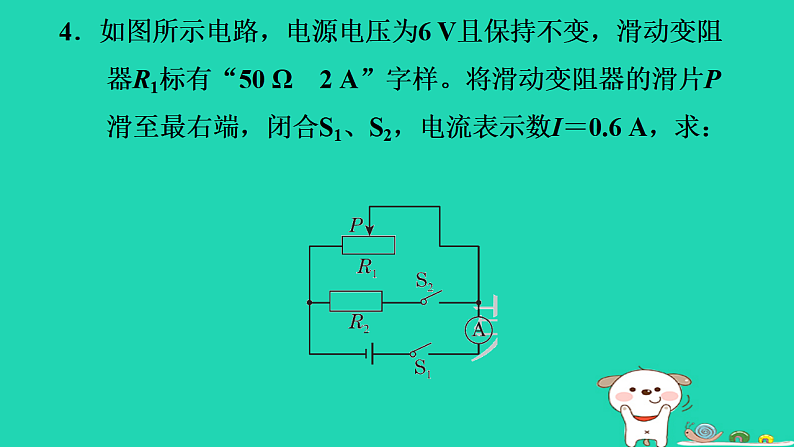

鲁科五四版 九年级上第十四章 电功率第十四章章末复习1．[2023·烟台期末]如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息，下列选项正确的是( ) A．小英家家庭电路中的干路电流不得超过10 A B．小英家上个月消耗的电能为1 011 kW·h C．电能表上指示灯闪烁320次，表示家庭电路消耗电 能0.2 kW·h D．电能表上指示灯闪烁的次数越多，说明电路中消 耗电能越快 返回C2．[2023·泰安模拟]将三个相同的电阻R按照如图甲、乙所示两种不同的连接方式分别接到同一电源两端，则相同时间内整个电路电流做功之比W甲∶W乙为( )A．1∶3 B．3∶1 C．1∶9 D．9∶1 返回C3．[2023·烟台]如图甲所示，电源电压恒定不变，R1的阻值为10 Ω，图乙是小灯泡L的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2 V，通过小灯泡的电流为______A，电源电压为________V；当只闭合 S2、S3时，电压表示数为4 V，电路在1 min内消耗的电能为________J。 返回0.683844．如图所示电路，电源电压为6 V且保持不变，滑动变阻器R1标有“50 Ω 2 A”字样。将滑动变阻器的滑片P滑至最右端，闭合S1、S2，电流表示数I＝0.6 A，求：(1)通过滑动变阻器R1的电流。(2)R2的阻值。(3)通电10 s电流通过R2所做的功。 返回【解】通电10 s电流通过R2所做的功W2＝UI2t＝6 V×0.48 A×10 s＝28.8 J。5．[2023·东营二模]如图所示电路，电源电压为3 V，灯L1标有“6 V 6 W”，灯L2标有“3 V 3 W”。下列说法正确的是( )A．S2断开、S1接b，L1可以正常发光 B．S2断开、S1接a，L2的实际功率为3 W C．S2闭合、S1接a，L1和L2都发光 D．S2闭合、S1接b比S2断开、S1接a时，L2更亮【答案】D 返回6．[2023·临沂模拟]如图甲所示电路中，R1是定值电阻，电源电压保持不变。开关S闭合，R2的滑片P由a端移动到b端时，两电表示数变化关系如图乙所示。则下列说法中错误的是( ) A．滑片P在a端时，2 min内R2消耗的电能是144 J B．电源电压为14 V C．滑片P距a端三分之一ab长度时，R1的电功率为 1.25 W D．滑动变阻器R2的最大阻值是30 Ω【点拨】由图甲可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。当滑片位于b端时，滑动变阻器接入电路中的电阻为0，电路为R1的简单电路，电路中的电流最大，电压表的示数最大，由图乙可知，此时电路中的最大电流I ＝0.5 A，电压表的最大示数为10 V，则电源电压U＝10 V，故B错误；【答案】B 返回7．[2023·临沂一模]在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲∶I乙＝3∶4；当开关S闭合，甲、乙两表 均为电压表时，两表示数之比 U甲∶U乙＝________，此时R1和 R2消耗的功率之比P1∶P2＝______。4∶13∶1 返回8．如图甲所示，电源电压不变，电流表A1的量程为0～3 A，A2的量程为0～0.6 A，电压表V的量程为0～3 V，滑动变阻器均标有“20 Ω 2 A”字样。将滑动变阻器R2的滑片置于最左端，R1的滑片置于最大阻值处；闭合开关S、S1，小灯泡L正常发光(不计温度对灯丝电阻的影响)；断开开关 S1，在保证电路元件安全的前提 下，将R2的滑片P从最左端向右 移动，通过小灯泡和R2的电流跟 电压的关系如图乙所示，则小灯 泡的额定功率为______W。3.6只闭合开关S，为保证电路安全，R2接入电路的最大电阻为________Ω。将R2滑片置于最左端，闭合开关 S、S1，为保证电路安全，整个电路消耗的最大功率为________W。107.2【点拨】将滑动变阻器R2的滑片置于最左端，R1的滑片置于最大阻值处，闭合开关S、S1时，R2接入电路的阻值为零，L和R1并联，L正常发光；再断开开关S1时，L和R2串联，且R2接入电路的阻值为0 Ω时，L正常发光，此时电路电流最大，从图乙可知，最大电流I＝0.6 A，且L两端的电压等于电源电压，即U＝UL＝6 V，L的额定功率PL＝ULI＝6 V×0.6 A＝3.6 W。将R2滑片置于最左端，闭合开关S、S1，L和R1并联，电流表A2测量通过R1的电流，A2的量程为0～0.6 A。为保证电路安全，通过R1的电流最大为0.6 A，且通过L的电流为0.6 A，根据并联电路的电流特点可知，干路最大电流I″＝0.6 A＋0.6 A＝1.2 A，根据P＝UI可知，整个电路消耗的最大功率P＝UI″＝6 V×1.2 A＝7.2 W。 返回9．[2023·重庆期末]如图甲所示是湖泊监测水位的装置原理图。电源电压恒定，R0为定值电阻；R是竖直放置的均匀长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器，变阻器的最大阻值为60 Ω；当电流表示数达到某一数值时提醒监测员水位达到警戒值。变阻器R接入电路的阻值随水位的变化关系如图乙所示，电路工作时电压表与电流表变化关系如图丙所示。求：(1)当水位达到警戒值时，电流表的示数。【解】由图乙可知，当水位达到195 m时，滑动变阻器接入电路的电阻为0，此时电压表的示数为0，由图丙可知，此时电流表的示数为0.5 A。(2)该电路的电源电压。【解】由图丙可知，当电压表的示数为6 V时，电流表的示数为0.1 A，此时电源电压U＝UR＋U0＝6 V＋IR0＝6 V＋0.1 A×R0①；当电压表的示数为0时，电流表的示数为0.5 A，此时电源电压U＝UR′＋U0′＝0 V＋I′R0＝0.5 A×R0②；联立①②，解得U＝7.5 V、R0＝15 Ω。(3)当水位在175.0 m～190.0 m之间变化时，电路总功率的变化范围。【解】当水位在175 m时，变阻器接入电路的电阻为60 Ω，电路中的电流为0.1 A，电路的总功率P＝UI＝7.5 V×0.1 A＝0.75 W。滑动变阻器的最大阻值为60 Ω，总长度为195 m－175 m＝20 m，当水位达到190 m时， 返回10．[2023·泰安三模]一实验小组的同学想利用“伏安法”测量标有“3.8 V”字样的小灯泡的额定功率，请你和他们一起完成下面的实验。(1)请用笔画线代替导线，将图中的实物电路连接完整。【解】如图所示。(2)若闭合开关，发现小灯泡不亮，电流表无示数，而电压表指针却有明显的偏转，则故障可能是______________ (填“小灯泡断路”或“滑动变阻器断路”)。小灯泡断路(3)排除故障后，实验过程中发现电压表示数为2 V，要想让小灯泡正常发光，应向________(填“左”或“右”)移动滑动变阻器滑片，直至小灯泡正 常发光，此时电流表的示数如图乙所 示，则小灯泡的额定功率是 _______W。左1.14(4)在实验过程中，通过移动滑片记录多组数据，绘出了小灯泡的I-U图象如图丙所示，该图象不是直线是因为小灯泡的电阻随________的变化而变化。温度(5)另一实验小组发现电流表损坏不能使用，他们利用一个已知电阻R0和一个单刀双掷开关，设计了如图丁所示的电路，也测出了标有“3.8 V”字样的小灯泡的额定功率。请完成下列实验步骤：①闭合开关S1，将S2拨到触点2，调节滑动变阻器的滑片P，使电压表的示数为______V。 ②保持滑片P的位置不动，再将开关S2拨到触点1，读出此时电压表的示数U。 ③小灯泡额定功率的表达式为P额＝_________________(用已知量和测量的量表示)。3.8 返回11．一个小灯泡的铭牌已经模糊，只有“0.3 A”的字样能看清。小明利用电流表、滑动变阻器和阻值为R0＝10 Ω的定值电阻测量小灯泡的额定功率，设电源电压恒定。(1)小明按照图甲的电路图连接好电路，闭合开关S，移动滑片，当电流表示数为______A时，小灯泡正常发光。0.3(2)为了计算小灯泡的额定功率，他又连接了图乙的电路，闭合开关，读出电流表A1、A2的示数分别为I1、I2，在甲、乙两次操作过程中，他应该注意保持____________________相同。滑动变阻器的滑片位置(3)实验中，小明测得I1＝0.5 A、I2＝1.0 A，根据以上数据计算出小灯泡的额定功率为________W。1.2 返回12．[2023·滨州二模改编]某爱心团队去养老院送电暖气，电暖气内部电路如图所示。电暖气有低、中、高三挡，已知R1＝55 Ω，R2＝44 Ω，以下说法错误的是( )A．使用“低温挡”只需要闭合S1 B．使用“高温挡”要闭合S1、S2 C．使用“低温挡”，正常工作时的功率是220 W D．中温挡正常工作1 min，产生的热量为6.6×104 JC 返回13．[2023·武汉模拟]为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司研制了直流熔冰装置。该装置需要1至2万千瓦的功率，最大熔冰电流可达6 000安，最长熔冰距离可达200公里。位于某电网线路上相距几十公里的A、B两地之间输电线路和处于B地的熔冰装置如图甲和乙所示，熔冰装置上的“＋”“－”是两个接线端。(进行熔冰时输电线上的高压交流电已切断)(1)该熔冰装置熔化结冰的原理是利用电流的______效应。在熔冰过程中能量的转化是电能转化为________能。热热(2)若要对A、B两地之间的“2”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰。【解】如图所示。(3)在上述熔冰过程中，若每根输电线的电阻是R，启动熔冰装置后，电路中的电流是I，则在时间t内，输电线产生的电热是__________。 返回2I2Rt14．[2023·潍坊三模]实验小组的同学选择阻值不变的电阻丝，探究“电流通过电阻丝产生的热量(简称电热)与通电时间、电流和电阻的关系”。(1)为探究电热与通电时间、电流的关系，在集气瓶内装入适量煤油，设计电路如图甲所示，闭合开关S，调节滑动变阻器的滑片P，电流表示数、通电时间、升高的温度等数据如表所示。对比实验2、3可得结论：_________________________ ______________________________。对比实验1、2可得结论：_____________________________________________________当电阻、电流一定时，通电时间越长，导体产生的热量越多当电阻、通电时间一定时，电流越大，导体产生的热量越多(2)为探究电热与电阻的关系，在两个相同的集气瓶内装入等质量的煤油，设计如图乙所示电路，开关闭合后，电压表有示数，但电流表 无示数，电路故障可能 是______________；R2断路排除故障后，调节滑动变阻器的滑片P，电表示数如图丙所示，则电压表示数为_______V，电阻R2的阻值为________Ω。一段时间后，观察到电阻丝________所在集气瓶中的温度计示数变化得小。816R1(3)根据以上实验可以分析“电炉工作时，电炉丝发热明显，而与电炉丝相连的导线发热不明显”的原因：电炉丝的电流________导线的电流，电炉丝的电阻________导线的电阻，电炉丝产生的热量较多。(均填“大于”“等于”或“小于”) 返回等于大于15．[2023·广东]如图甲所示是用某款3D打印笔进行立体绘画时的场景。打印笔通电后，笔内电阻丝发热使笔内绘画材料熔化。加热电路简化后如图乙所示，电源电压恒为6 V，R1和R2为发热电阻丝。只闭合S1时低温挡工作，S1、S2都闭合时高温挡工作， 高温挡和低温挡的功率比 为4∶3，R1＝4 Ω，忽略电 阻丝阻值随温度的变化。求：(1)通过R1的电流。(2)低温挡的功率。(3)R2的电阻值。 返回
