第16章 电压 电阻（易错真题汇编）-最新中考物理一轮复习高频考点精讲与易错题精练（全国通用）

这是一份第16章 电压 电阻（易错真题汇编）-最新中考物理一轮复习高频考点精讲与易错题精练（全国通用），文件包含第16章电压电阻易错真题汇编原卷版-2023年中考物理一轮复习高频考点精讲与易错题精选全国通用docx、第16章电压电阻易错真题汇编解析版-2023年中考物理一轮复习高频考点精讲与易错题精选全国通用docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

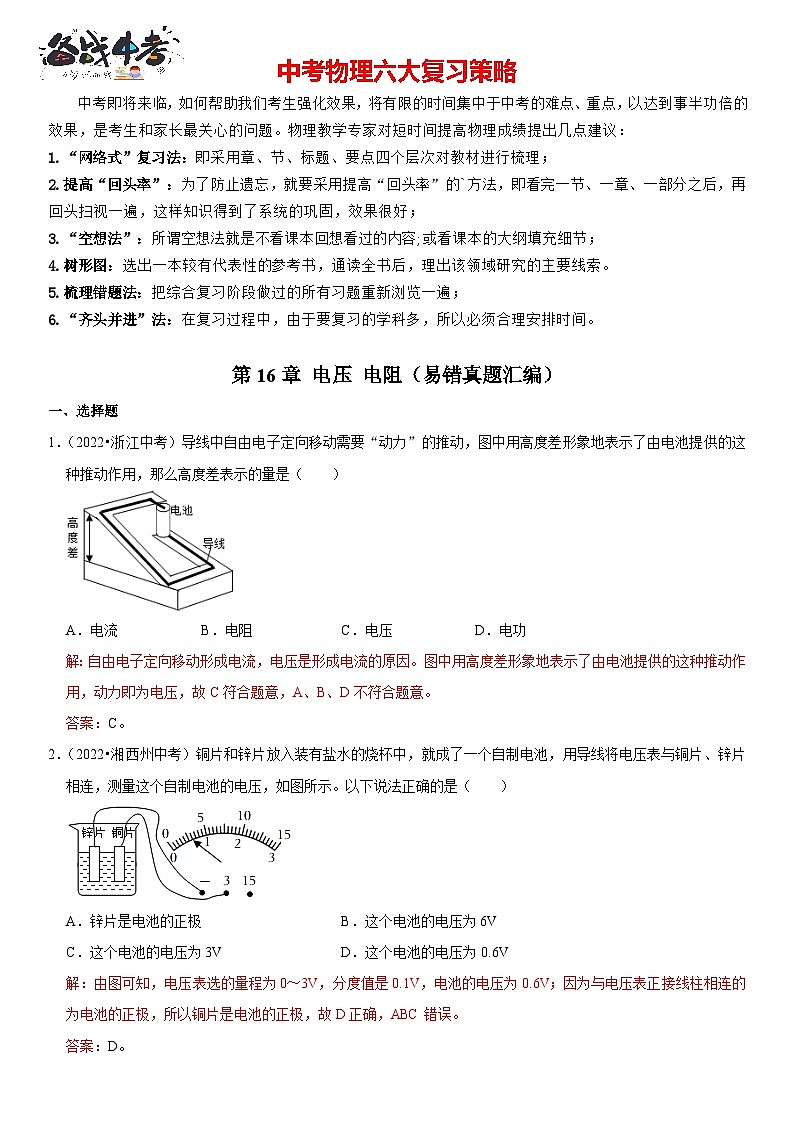

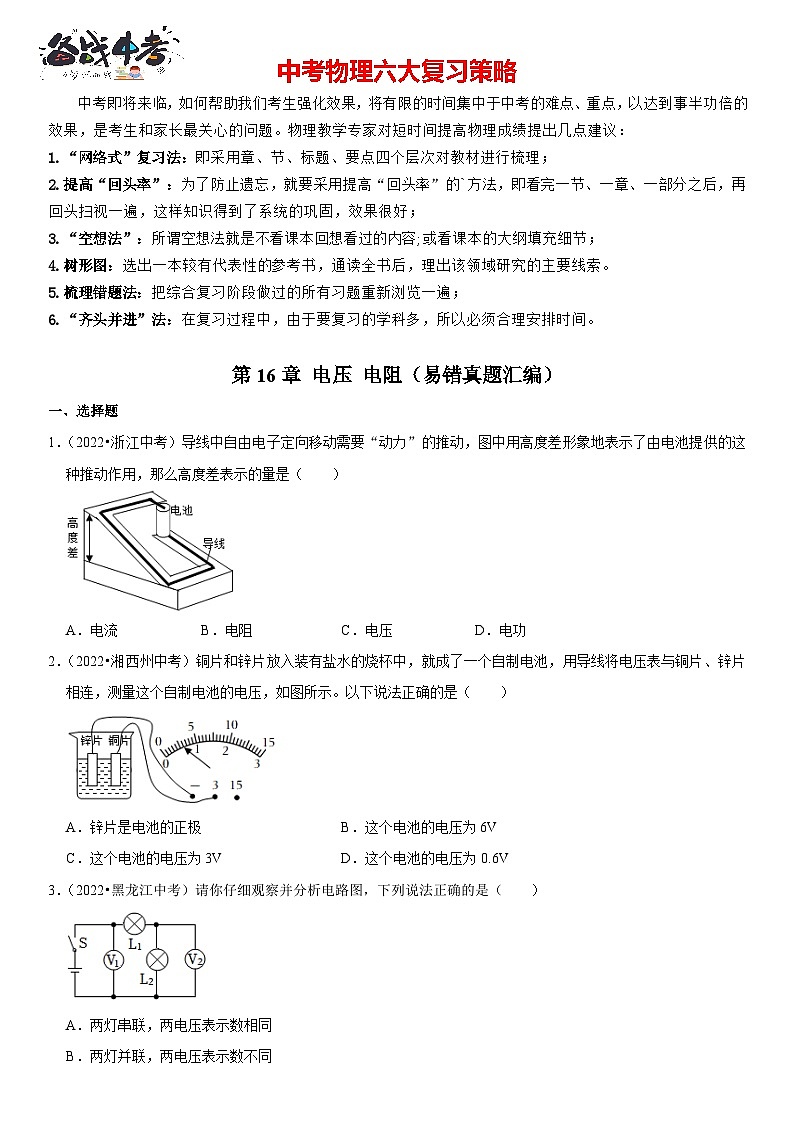

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理；
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好；
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节；
4.树形图：选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍；
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。
第16章 电压 电阻（易错真题汇编）
一、选择题
1．（2022•浙江中考）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流B．电阻C．电压D．电功
解：自由电子定向移动形成电流，电压是形成电流的原因。图中用高度差形象地表示了由电池提供的这种推动作用，动力即为电压，故C符合题意，A、B、D不符合题意。
答案：C。
2．（2022•湘西州中考）铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
解：由图可知，电压表选的量程为0～3V，分度值是0.1V，电池的电压为0.6V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，故D正确，ABC错误。
答案：D。

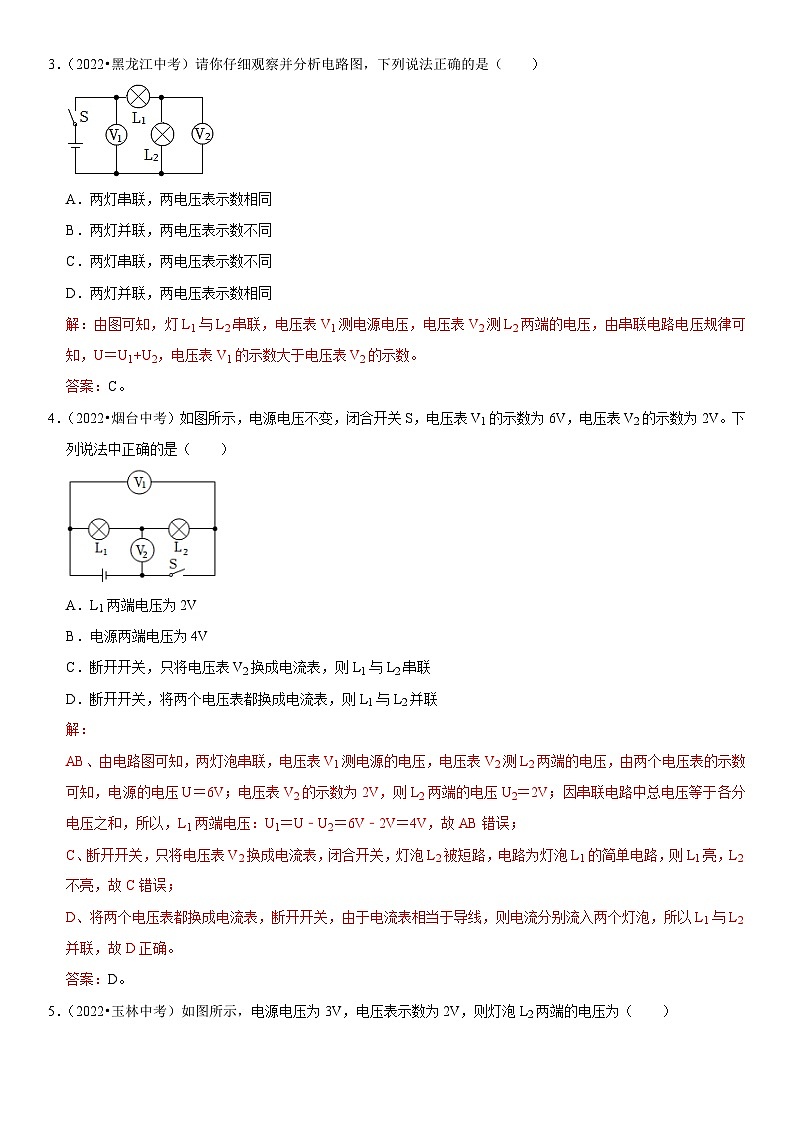

3．（2022•黑龙江中考）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同
B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同
D．两灯并联，两电压表示数相同
解：由图可知，灯L1与L2串联，电压表V1测电源电压，电压表V2测L2两端的电压，由串联电路电压规律可知，U＝U1+U2，电压表V1的示数大于电压表V2的示数。
答案：C。

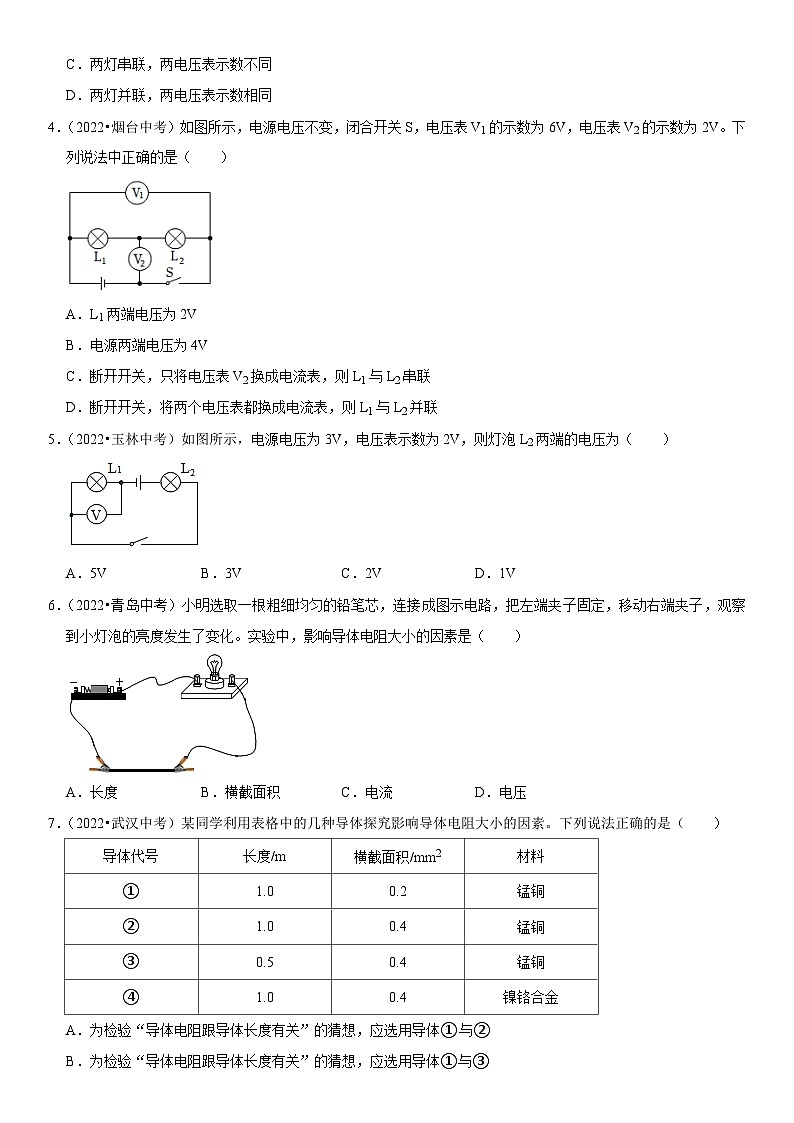

4．（2022•烟台中考）如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（ ）
A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
解：
AB、由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，由两个电压表的示数可知，电源的电压U＝6V；电压表V2的示数为2V，则L2两端的电压U2＝2V；因串联电路中总电压等于各分电压之和，所以，L1两端电压：U1＝U﹣U2＝6V﹣2V＝4V，故AB错误；
C、断开开关，只将电压表V2换成电流表，闭合开关，灯泡L2被短路，电路为灯泡L1的简单电路，则L1亮，L2不亮，故C错误；
D、将两个电压表都换成电流表，断开开关，由于电流表相当于导线，则电流分别流入两个灯泡，所以L1与L2并联，故D正确。
答案：D。

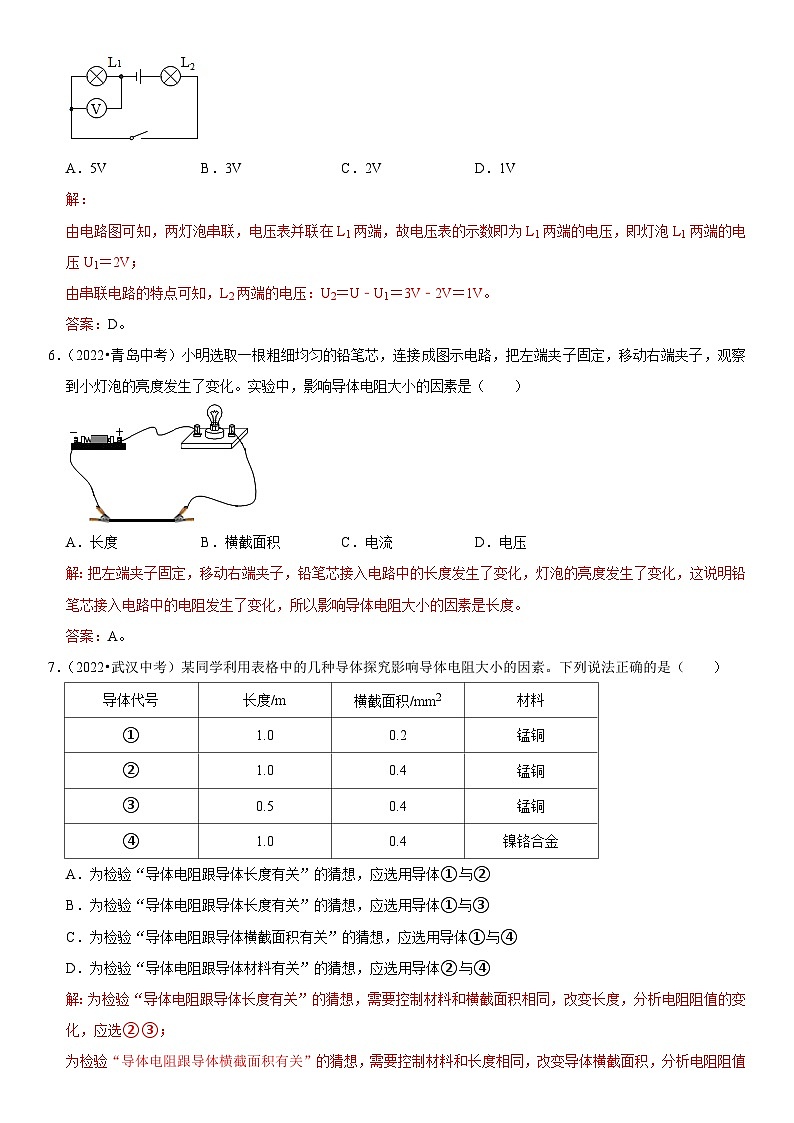

5．（2022•玉林中考）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
解：
由电路图可知，两灯泡串联，电压表并联在L1两端，故电压表的示数即为L1两端的电压，即灯泡L1两端的电压U1＝2V；
由串联电路的特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣2V＝1V。
答案：D。
6．（2022•青岛中考）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度B．横截面积C．电流D．电压
解：把左端夹子固定，移动右端夹子，铅笔芯接入电路中的长度发生了变化，灯泡的亮度发生了变化，这说明铅笔芯接入电路中的电阻发生了变化，所以影响导体电阻大小的因素是长度。
答案：A。
7．（2022•武汉中考）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
解：为检验“导体电阻跟导体长度有关”的猜想，需要控制材料和横截面积相同，改变长度，分析电阻阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积，分析电阻阻值的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料，分析电阻阻值的变化，应选②④；
所以A、B、C错误，D正确；
答案：D。

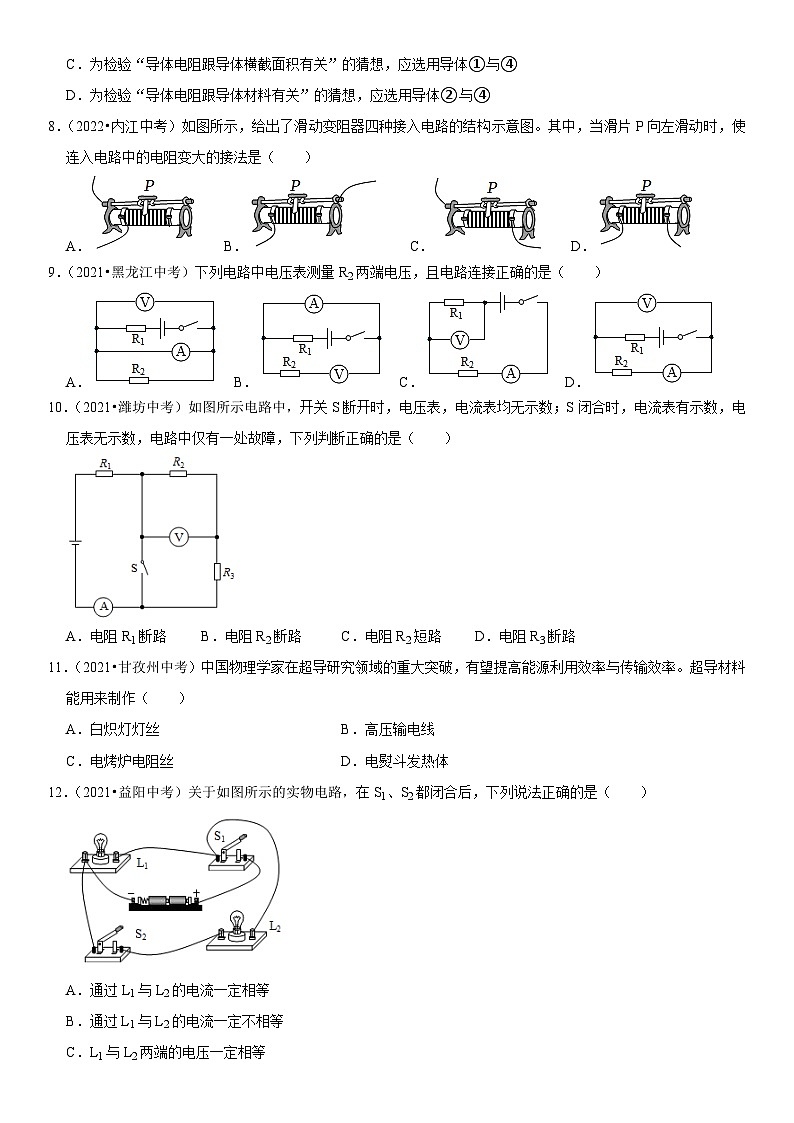

8．（2022•内江中考）如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（ ）
A． B． C． D．
解：A、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故A不符合题意；
B、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变短，滑动变阻器接入电路的阻值变小，故B不符合题意；
C、由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝变长，接入电路的阻值变大，故C符合题意；
D、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故D不符合题意。
答案：C。
9．（2021•黑龙江中考）下列电路中电压表测量R2两端电压，且电路连接正确的是（ ）
A． B． C． D．
解：
A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；
B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；
C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；
D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。
答案：D。
10．（2021•潍坊中考）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）
A．电阻R1断路B．电阻R2断路C．电阻R2短路D．电阻R3断路
解：开关S断开时，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明电压表与电源之间是断开的，所以故障可能是R3断路或R1断路；
S闭合时，只有R1接入电路中，电流表测量电路中的电流，有示数，说明R1是通路，电压表被短路，电压表无示数，所以故障是电阻R3断路。
答案：D。
11．（2021•甘孜州中考）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．白炽灯灯丝B．高压输电线
C．电烤炉电阻丝D．电熨斗发热体
解：超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电，可以减小导线上电能的损失；
白炽灯泡的灯丝、电烤炉的发热电阻丝、电熨斗发热体都是利用电流热效应工作的，不能用超导体材料制作，故B符合题意，ACD不符合题意。
答案：B。
12．（2021•益阳中考）关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
解：AB、如图可知，在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，故有U＝U1＝U2，各支路电流I1=U1R1，I2=U2R2，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；
CD、因为在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，所以有U＝U1＝U2，故C正确，D错误。
答案：C。
二、填空题
13．（2022•襄阳中考）如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、长度相同的多芯线的电阻 小于 （选填“大于”“小于”或“等于”）其中每一根细导线的电阻。
解：由题可知多芯线是由多根细导线并联而成，而并联相当于增大了导体的横截面积，使总电阻减小，故多芯线的电阻远小于每根细导线的电阻。
答案：小于。
14．（2022•济南中考）电光源的发明，照亮了人类生活的每一个角落。图甲所示的白炽灯是利用电流的 热效应 （选填“热效应”“磁效应”或“化学效应”）使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中。现在用来照明的白炽灯已被图乙所示节能、环保的LED灯所替代，一只12WLED灯的亮度相当于一只100W白炽灯的亮度。LED灯主要是用 半导体材料 （选填“纳米材料”“超导材料”或“半导体材料”）制成的。
解：（1）白炽灯是利用电流的热效应工作的，当电流通过灯丝时，电能主要转化为内能；
（2）LED灯主要是由半导体材料制成的。
答案：热效应；半导体材料。
15．（2021•邵阳中考）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是 1.1 A。
解：将R、L并联后接在电压为4V的电源两端，由U﹣I图像可知，此时通过R、L的电流分别为IR＝0.4A，IL＝0.7A，
并联电路中干路电流等于各支路电流之和，
电路中的总电流I＝IR+IL＝0.4A+0.7A＝1.1A。
答案：1.1。
16．（2021•湘西州中考）如图所示电路图中，电压表测量的是灯泡 L1 两端电压。
解：分析上图可以看出，电压表此时并联在灯泡L1两端，测量的是灯泡L1两端的电压。
答案：L1。
17．（2021•贺州中考）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ 2.3 V，电源电压U＝ 6 V。
解：当开关S闭合时，电路是一个串联电路，电压表测量的是L2两端的电压，由图乙可知，此图中电压表接的是小量程，故分度值是0.1V，故示数U2＝2.3V；
已知L1两端的电压为U1＝3.7V，故电源电压U＝U1+U2＝3.7V+2.3V＝6V；
答案：2.3；6。
18．（2021•河池中考）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 导体 ；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 长度 有关。
解：（1）如图所示的电路中，闭合开关后，小灯泡发光，说明铅笔芯是导体；
（2）固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，这表明电路中的电流也发生变化，接入电路的电阻发生变化，即铅笔芯的电阻大小与长度有关。
答案：导体；长度。
三、实验探究题
19．（2022•襄阳中考）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 电源 电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 正负接线柱接反了 ；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 2.5 V。
解：（1）实验要探究并联电路的电压规律，应分别测出小灯泡L1、L2两端的电压及电源电压的大小，比较三者的数值大小关系，得出并联电路的电压规律；
（2）根据乙图中电压表指针出现反偏情况，说明电压表正负接线柱接反了；
（3）因为两灯泡并联接在电路中，故电压表测出L1两端电压的同时也是L2两端的电压，即L2两端电压也是2.5V。
答案：（1）电源；（2）正负接线柱接反了；（3）2.5。
20．（2022•乐山中考）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
（1）图1中，将三个电阻串联是为了保证 电流 （选填“电压”或“电流”）相等。
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为 0.5 V。由欧姆定律分析得出，电压表示数越大，导体电阻越 大 （选填“大”或“小”）。多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越 小 （选填“大”或“小”）。
（3）在探究“导体电阻与长度的关系”时，选用B、 D 和 E （填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大。
（4）本实验主要运用的物理方法是 控制变量法 （选填“控制变量法”或“模型法”）。
解：（1）串联电路的特点是电流处处相等，故三个电阻串联保证了电流相等；
（2）电压表读数应分析量程和分度值，量程为0～3V，分度值为0.1V，故读数为0.5V；根据串联分压原理，电压越大，电阻也越大；所以材料和长度相同时，横截面积越大，说明电阻越小；
（3）探究“导体电阻与长度的关系”时，要控制横截面积和材料相同，故选B、D、E进行实验；
（4）对探究实验“影响导体电阻大小的因素”，改变某一个变量，控制其他量不变看最终结果是否会有影响，这种方法叫做控制变量法。即本实验采用的方法。
答案：（1）电流；（2）0.5；大；小；（3）D；E；（4）控制变量法。
四、解答题
21．（2022•山西中考）生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U型”再插入，如图所示。这种“U型”接法可以增大连接处的接触面积，会更安全。请你用学过的物理知识解释其中的道理。
答：“U”型接入法可以增大连接处的接触面积，在长度、材料不变时，连接处的电阻小，根据Q＝I2Rt可得，当电流、通电时间一定时，连接处产生的热量少，更安全。
22．（2019•盐城中考）阅读短文，回答问题：
白光LED灯
目前，常用的白光LED以蓝光LED为芯片，其上涂有黄色荧光粉，通电后，LED芯片发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，该黄光与另一部分蓝光混合射出，人眼便感觉到白光，生活中常用的白光LED灯是将多个白光LED连接而成的。
实验表明，白光LED的发光强度与其通过电流的占空比成正比。通常通过LED的电流随时间变化的规律如图1所示，电流的占空比D=t0T，在电流周期T小于人眼视觉暂留时间（约0.1s）的情形下，人眼便感觉不到灯的闪烁。人眼对亮度的感觉（即“视觉亮度”）与LED发光强度变化并不一致，当光强度均匀增大时，视觉亮度并非均匀增加。弱光时，光强增大一倍，视觉亮度的增加多于一倍；强光时，光强增大一倍，视觉亮度的增加不足一倍。生活中，白光LED调光台灯的电流设置了恰当的占空比变化规律，使视觉亮度均匀变化。
（1）文中所述人眼感觉到的白光是由 黄光与蓝光 混合而成的。
（2）文中所述白光LED发出的两种色光 C 。
A．均由荧光粉产生
B．均由LED芯片产生
C．波长短的由LED芯片产生，波长长的由荧光粉产生
D．波长短的由荧光粉产生，波长长的由LED芯片产生
（3）白光LED灯通入图中所示电流时，在0﹣2T时间内，不发光的时间段为 t0～T 和 t0+T～2T 。
（4）下列是四种电流的t0和T值，它们的I0均相同。分别用它们对同一白光LED灯供电，其中人眼感觉不到闪烁，且发光强度最大的是 D 。
A．t0＝1.8s，T＝2s
B．t0＝0.8s，T＝1.0s
C．t0＝0.05s，T＝0.1s
D．t0＝0.02s，T＝0.03s
（5）某白光LED调光台灯共有5级亮度，要使人眼对1～5级的“视觉亮度”均匀增大，下列图象中电流的占空比设置符合要求的是 B 。
解：（1）常用的白光LED以蓝光LED为芯片，其上涂有黄色荧光粉，通电后，LED芯片发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，该黄光与另一部分蓝光混合射出，人眼便感觉到白光，所以白光是黄光和蓝光混合而成的。
（2）通电后，LED芯片发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，蓝光由LED芯片发出，荧光粉发出波长比蓝光长的黄光，故选项AB都错误；荧光粉发出波长比蓝光长的黄光，蓝光波长短，黄光波长长，故选项C正确，选项D错误。
答案：C。
（3）由图象知，t0～T 和 t0+T～2T 时间段，电流为零，灯泡不发光。
（4）在电流周期T小于人眼视觉暂留时间（约0.1s）的情形下，人眼便感觉不到灯的闪烁。
A． T＝2s＞0.1s，人眼会感到灯闪烁，选项错误。
B．T＝1.0s＞0.1s，人眼会感到灯闪烁，选项错误。
CD．TC＝0.1s＝0.1s，人眼不会感到灯闪烁，TD＝0.03s＜0.1s，人眼不会感到灯闪烁，
根据D=t0T得，
TC＝0.1s时，电流占空比：DC=t0CTC=，
TD＝0.03s时，电流占空比：DD=t0DTD=≈0.67，
因为电流相等，DC＜DD，
因为白光LED的发光强度与其通过电流的占空比成正比，
所以当TD＝0.03s，灯的发光强度最强，
故选项C错误，选项D正确。
（5）A、白光LED的发光强度与其通过电流的占空比成正比，但是发光强度和视觉亮度不成正比，所以电流占空比和视觉亮度不成正比，如图是正比函数，故选项A错误。
BC、根据D=t0T，在电流周期一定时，电流越大电流占空比越大，发光越强，所以可以认为M点和N点下方都是弱光，M点和N点上方方都是强光，
如图B，M点以下是弱光，电流占空比增大，光强增大，光强增大一倍，视觉亮度的增加大于一倍；M点以上是强光，强光时，光强增大一倍，视觉亮度的增加小于一倍，图象和题意相符，故选项B正确。
如图，N点以下是弱光，光强增大一倍，视觉亮度的增加小于一倍；M点以上是强光，强光时，光强增大一倍，视觉亮度的增加大于一倍，图象不符合要求，故选项C错误。
D、因为白光LED调光台灯共有5级亮度，当1级亮度时，电流不能为零，电流占空比不能为零，故选项D错误。
答案：B。
答案：（1）黄光与蓝光；（2）C；（3）t0～T；t0+T～2T；（4）D；（5）B。
导体代号
长度/m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
编号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
