专题17.5 《欧姆定律》单元动态电路问题精炼（拓展）
一、动态电路问题概述
1．学会正确分析电路图。首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。
2．正确判断滑动变阻器有效电阻及由于滑片的变化引起的有效电阻的变化。
3．熟练掌握串并联电路中电压、电流及电阻的规律。动态电路中涉及的用电器肯定不止一个，必然会运用到串并联电路中电压、电流及电阻的规律，如果学生不能熟练掌握这些规律，那么解题也就无从谈起。
4．熟练掌握欧姆定律的运用，尤其是要分析好电路中局部和整体的关系。欧姆定律是解决动态电路的金钥匙，也是电学的基本定律。在动态电路中一般情况下电源的电压都是不变的，滑动变阻器滑片的变化或开关的通断，必然会引起电路中电流的变化，解题思路是先整体后局部，先利用欧姆定律分析整个电路中电流的变化情况，在具体分析每一个用电器的电流电压变化情况。
5．理解好断路和短路。很多学生遇到电路故障问题就头痛，原因就是没有理解好怎样才是短路，以及短路对整个电路的影响。所以要想学好电学这部分内容还得深刻理解短路这个概念。
二、动态电路问题类型与方法
（一）由滑动变阻器引起的电路中物理量的变化
1.串联电路：
RP
A
V2
V1
S
R
解题方法：对于串联电路，滑动变阻器电阻Rp的变化→电路总电阻R总的变化（R总= R+RP）→ 电路电流I的变化（U不变，I =U/R总）→定值电阻R两端电压U1 的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U −U1）
2.并联电路：
解题方法：
（1）电源两端电压U不变 ⇒通过R的电流I1不变（I1）；
（2）P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U 不变，I2）
由（1）（2）⇒干路电流I的变化（I = I1+I2）
3. 解题技巧：抓住串并联电路电流与电压特点，根据欧姆定律分析解答即可。
（二）由开关引起的电路中物理量的变化
1. 画等效电路图：分析闭合不同开关时，分析电阻连入电路情况；
2. 分析电表：电压表、电流表分别测哪个电阻的电压电流；
3. 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。
（三）由敏感电阻与浮力、杠杆等结合的应用型动态电路分析
分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同。
（四）利用变化量求定值电阻
RP
A
V2
V1
S
R
1.U1 = IR，U′1 = I′R，U′1—U1=（I—I′）R，ΔU1=ΔIR
2.U不变，ΔU1=ΔU2 ΔU2=ΔIR
强化知识点的达标问题精练
1. （2022凉山州）如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（ ）
A. 电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B. 电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C. 电流表A的示数、电流表A1的示数、电压表V的示数均不变
D. 电流表A的示数、电流表A1的示数、电压表V的示数均增大
2. （2022陕西）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大
3. （2022四川乐山）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。闭合开关S，当气体浓度越高时，会出现（ ）
A. 电流表示数增大，电压表示数增大
B. 电流表示数增大，电压表示数变小
C. 电流表示数变小，电压表示数增大
D. 电流表、电压表示数均不变
4. （2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关闭合，将滑动变阻器的滑片向右移动，下列说法正确的是（ ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
5. （2022辽宁鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
6．（2022四川德阳）（3分）如图所示电路，电源电压恒定不变，R大小也保持不变。当闭合开关并向左移动滑片P，关于电表的变化下列说法正确的是（ ）
A．电压表的示数变小，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变大，电流表的示数变大
7. （2022内蒙古通辽）如图所示电路，电源电压保特不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A. 电压表V1示数变小，电压表V2示数不变，电流表A1示数变小
B. 电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A1的示数之比变小
C. 电压表V2示数不变，电流表A1示数变大，电压表V1的示数与电流表A1的示数之比变大
D. 电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A1的示数之比变小
8. （2022辽宁抚顺）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A. 小灯泡变亮
B. 电压表V1示数变大
C. 电压表V2与电流表A2示数的乘积变小
D. 电压表V1与电流表A1示数之比不变
9. （2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大D. 油量表是由电流表改装而成的
10. （2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
11. （2022湖南衡阳）喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
12．（2021青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（ ）
A. 电流表A1的示数变小B. 电流表A2的示数变大
C. 电压表的示数变大D. 灯泡L的亮度不变
13. （2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
14. （2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
15．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（ ）
A．电流表A1 变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
16．在如图所示的电路中，保持理想电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端移动的过程中，下列说法正确的是（ ）
A．电流表A1表的示数变小，电压表示数变小
B．电流表A2表的示数不变，电压表示数不变
C．电压表示数与电流表A2表的示数之比不变
D．电流表A1表与电流表A2表的示数之差不变
17. （2022广西贵港）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
18．赣南脐橙名扬海内外，果农用石墨烯制成的甜敏电阻检测脐橙含的糖量，甜敏电阻的阻值随含糖量的升高而增大。如图所示是检测脐橙含糖量的电路，电源电压不变。将甜敏电阻R附着在切开的脐橙上，当脐橙含糖量升高时（ ）

A．电流表示数增大，甜敏电阻R值减小
B．电流表示数减小，甜敏电阻R值增大
C．电流表和电压表的示数都减小
D．电流表和电压表的示数都增大
19. （2022甘肃兰州）如图所示，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关，滑动变阻器滑片从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表变小，变小，电压表变大
B. 电流表变小，不变，电压表不变
C. 电压表的示数与电流表示数的比值变小
D. 电流表、的示数之差与电压表示数的乘积不变
20. （2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
21．如图所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片P从a端向b端滑动的过程中，电压表V1的示数变化量为ΔU1，电压表V2的示数变化量是ΔU2，电流表A的示数变化量是ΔI。则下列说法正确的是（ ）
A．ΔU1＞ΔU2B．ΔU1和ΔI的乘积不变
C．ΔU1＝ΔU2D．ΔU1和ΔI的比值不变
22．（2021内蒙古通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
23. （2021江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变大B. 电压表V的示数变小
C. 电压表V与电流表A1的示数之比不变D. 电压表V与电流表A的示数之比变小
2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十七章 欧姆定律
专题17.5 《欧姆定律》单元动态电路问题精炼（拓展）
一、动态电路问题概述
1．学会正确分析电路图。首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。
2．正确判断滑动变阻器有效电阻及由于滑片的变化引起的有效电阻的变化。
3．熟练掌握串并联电路中电压、电流及电阻的规律。动态电路中涉及的用电器肯定不止一个，必然会运用到串并联电路中电压、电流及电阻的规律，如果学生不能熟练掌握这些规律，那么解题也就无从谈起。
4．熟练掌握欧姆定律的运用，尤其是要分析好电路中局部和整体的关系。欧姆定律是解决动态电路的金钥匙，也是电学的基本定律。在动态电路中一般情况下电源的电压都是不变的，滑动变阻器滑片的变化或开关的通断，必然会引起电路中电流的变化，解题思路是先整体后局部，先利用欧姆定律分析整个电路中电流的变化情况，在具体分析每一个用电器的电流电压变化情况。
5．理解好断路和短路。很多学生遇到电路故障问题就头痛，原因就是没有理解好怎样才是短路，以及短路对整个电路的影响。所以要想学好电学这部分内容还得深刻理解短路这个概念。
二、动态电路问题类型与方法
（一）由滑动变阻器引起的电路中物理量的变化
1.串联电路：
RP
A
V2
V1
S
R
解题方法：对于串联电路，滑动变阻器电阻Rp的变化→电路总电阻R总的变化（R总= R+RP）→ 电路电流I的变化（U不变，I =U/R总）→定值电阻R两端电压U1 的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U −U1）

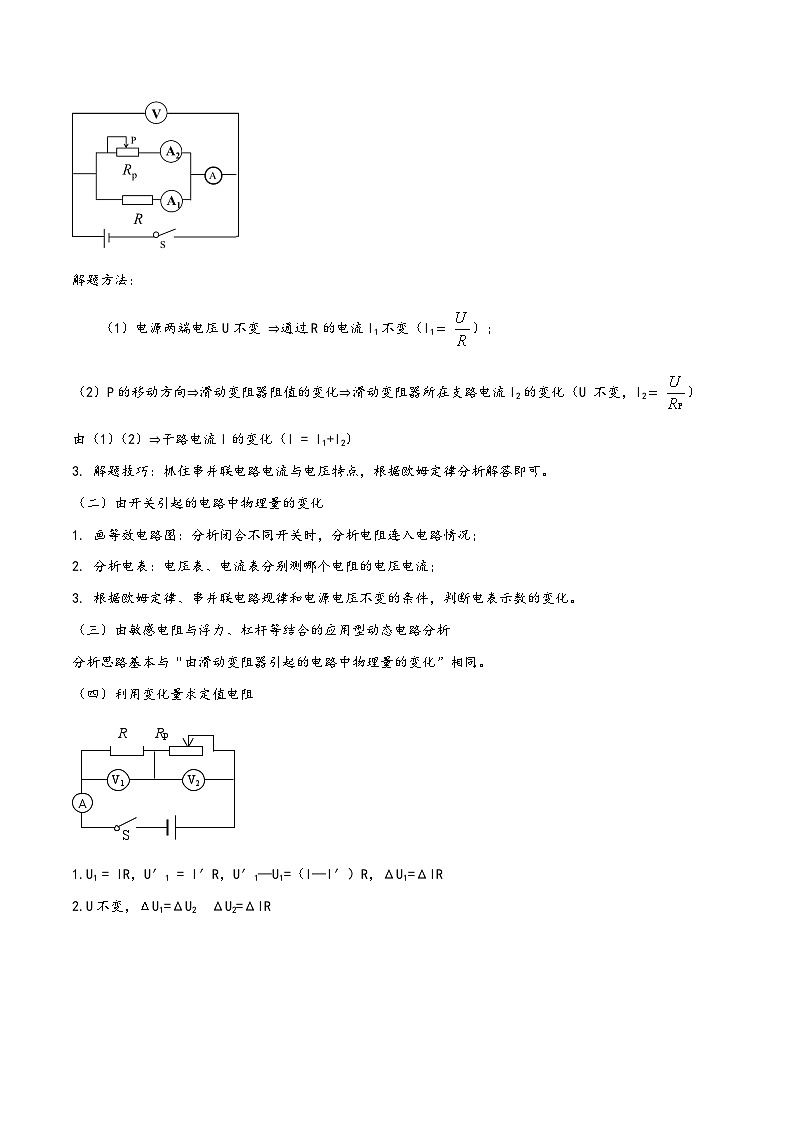

2.并联电路：
解题方法：
（1）电源两端电压U不变 ⇒通过R的电流I1不变（I1）；
（2）P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U 不变，I2）
由（1）（2）⇒干路电流I的变化（I = I1+I2）
3. 解题技巧：抓住串并联电路电流与电压特点，根据欧姆定律分析解答即可。
（二）由开关引起的电路中物理量的变化
1. 画等效电路图：分析闭合不同开关时，分析电阻连入电路情况；
2. 分析电表：电压表、电流表分别测哪个电阻的电压电流；
3. 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。
（三）由敏感电阻与浮力、杠杆等结合的应用型动态电路分析
分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同。
（四）利用变化量求定值电阻
RP
A
V2
V1
S
R
1.U1 = IR，U′1 = I′R，U′1—U1=（I—I′）R，ΔU1=ΔIR
2.U不变，ΔU1=ΔU2 ΔU2=ΔIR
强化知识点的达标问题精练
1. （2022凉山州）如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（ ）
A. 电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B. 电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C. 电流表A的示数、电流表A1的示数、电压表V的示数均不变
D. 电流表A的示数、电流表A1的示数、电压表V的示数均增大
【答案】A
【解析】由图可知，闭合开关S、S1时，电阻R1、R2并联，电流表A测干路中的电流，电流表A1测通过R2的电流，根据并联电路电流的特点可知，电流表A的示数大于电流表A1的示数，电压表测电源电压；当只闭合S时，电阻R1没有接入电路，此时电流表A与电流表A1相等，都是测通过R2的电流，而通过R2的电流根据欧姆定律可知，其前后不变，所以电流表A的示数减小，电流表A1的示数不变，电压表仍然测电源电压，所以电压表的示数也不变。故选A。
2. （2022陕西）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大
【答案】D
【解析】AB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；
CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。故选D。
3. （2022四川乐山）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。闭合开关S，当气体浓度越高时，会出现（ ）
A. 电流表示数增大，电压表示数增大
B. 电流表示数增大，电压表示数变小
C. 电流表示数变小，电压表示数增大
D. 电流表、电压表示数均不变
【答案】A
【解析】CD．闭合开关S，当气体浓度越高时，R的阻值减小，总电阻变小，电源电压不变，故电流表的示数变大，故CD不符合题意；
AB．电流表的示数变大，而定值电阻的阻值不变，故电压表的示数变大，故A符合题意；B不符合题意。故选A。
4. （2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关闭合，将滑动变阻器的滑片向右移动，下列说法正确的是（ ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
【答案】D
【解析】由图示可知，变阻器与灯泡为串联关系，电压表测灯泡两端的电压，当滑动变阻器的滑片P向右移动时，电阻变大，总电阻变大，电源电压不变，所以电流变小，电流示数变小；灯泡的电阻不受温度影响，电流变小时，由欧姆定律可知灯泡两端的电压增小，故电压表示数减小，故ABC错误，D正确。
5. （2022辽宁鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
【答案】D
【解析】由电路图可知，闭合开关S，滑动变阻器R1与定值电阻R2串联，电压表V1测电源两端的电压，电压表V2测R1两端的电压，电流表A测电路中的电流。因电源电压不变,所以，滑片移动时，电压表V1的示数不变。
ACD．R1滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，即电流表A的示数变大，则电压表V1示数与电流表A示数的比值变小、电压表V1示数与电流表A示数的乘积变大，故AC错误，D正确；
B．根据串联电路的分压原理可知，电阻越大分到的电压越多，电阻越小分到的电压越小，R1滑片向左移动的过程中，变阻器接入电路中的电阻变小，故分到的电压变小，即滑动变阻器R1两端的电压变小，故电压表V2的示数变小，故B错误。故选D。
6．（2022四川德阳）（3分）如图所示电路，电源电压恒定不变，R大小也保持不变。当闭合开关并向左移动滑片P，关于电表的变化下列说法正确的是（ ）
A．电压表的示数变小，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变大，电流表的示数变大
【答案】D
【解析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。向左移动滑片P时，R接入电路中的电阻变小，电路的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，定值电阻R两端的电压变大，即电压表的示数变大。
7. （2022内蒙古通辽）如图所示电路，电源电压保特不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A. 电压表V1示数变小，电压表V2示数不变，电流表A1示数变小
B. 电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A1的示数之比变小
C. 电压表V2示数不变，电流表A1示数变大，电压表V1的示数与电流表A1的示数之比变大
D. 电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A1的示数之比变小
【答案】D
【解析】由图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，由电阻的串联，电路的总电阻变小，由
可知，此时电路中的电流变大，即电流表的示数变大。
由
可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
A．电流表A1示数变大，电压表V1示数变小，电压表V2示数不变，故A错误；
BC．电压表V1示数变小，电压表V2示数不变，电流表A1示数变大，由欧姆定律，电压表V1的示数与电流表A1的示数之比即变阻器连入电路的电阻，比值变小，故BC错误；
D．电压表V2示数不变，电流表A1示数变大，其比值变小，故D正确。故选D。
8. （2022辽宁抚顺）如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（ ）
A. 小灯泡变亮
B. 电压表V1示数变大
C. 电压表V2与电流表A2示数的乘积变小
D. 电压表V1与电流表A1示数之比不变
【答案】C
【解析】B．由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源电压，电压表V2测灯泡两端的电压，电流表A1和A2测电路中电流，电源电压始终不变，所以电压表V1的示数在滑片移动的过程中不会改变，故B错误；
AC．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据串联电路电阻规律可知电路中总电阻变大，电源电压一定，根据欧姆定律可知，通过电路的电流变小，所以通过灯泡的电流变小，则灯泡的亮度变暗，串联电路各处电流相等，A1和A2示数相等，两个电流表示数都变小，根据欧姆定律可知，灯泡两端电压变小，电压表V2示数变小，即电压表V2与电流表A2示数的乘积变小，故A错误，C正确；
D．根据欧姆定律可知，电压表V1与电流表A1示数之比为电路总电阻，电压表V1与电流表A1示数之比变大，故D错误。故选C。
9. （2022四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大D. 油量表是由电流表改装而成的
【答案】C
【解析】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。故选C
10. （2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
【答案】B
【解析】由电路图可知，灯泡与烟雾感应器串联，电压表测烟雾感应器两端的电压，电流表测电路中的电流，当烟雾浓度增大时，烟雾感应器的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，再由可知，灯泡两端电压变大，灯泡变亮，又因串联电路中总电压等于各分电压之和，所以烟雾感应器两端电压变小，即电压表示数变小。故选B。
11. （2022湖南衡阳）喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
【答案】BC
【解析】A．由图可知，灯泡L和变阻器R并联，电流表测量干路中的电流。滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的用电器互不影响，所以灯泡亮度不变，故A错误；
BD．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，由电阻的并联关系可知电路的总电阻变大，由可知电路的总电流变小，即电流表的示数变小，由并联电路的特点可知灯泡的亮度不变，故B正确，D错误；
C．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的电压都等于电源电压，变阻器两端的电压不变，故C正确。故选BC。
12．（2021青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（ ）
A. 电流表A1的示数变小B. 电流表A2的示数变大
C. 电压表的示数变大D. 灯泡L的亮度不变
【答案】D
【解析】如图所示，闭合开关S，滑动变阻器和灯泡并联，电流表A1测干路电流，电流表A2测灯泡电流，电压表测电源电压，滑片向下滑动的过程，滑动变阻器接入电路阻值变小；
A．滑动变阻器接入电路阻值变小，干路电流增大，，故A错误；
B．电流表A2测灯泡电流，调节滑片P位置不影响灯泡电流，故B错误；
C．电压表测电源电压，保持不变，故C错误；
D．滑动变阻器和灯泡并联，互不影响，故D正确。
13. （2022湖北恩施州）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
【答案】D
【解析】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。故选D。
14. （2022黑龙江龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
【答案】A
【解析】分析电路图可知电路为电阻R0与滑动变阻器R串联，滑动变阻器的滑片通过电子秤的弹簧接入一个电压表，当滑动变阻器滑片上下移动过程中，没有改变电路中的电阻值，故电路中的电流不变，CD说法错误，当物体质量越大时，电子秤的弹簧被拉伸的越长，滑动变阻器滑片向下移动越多，在电流不变的情况下，电压表并联电阻值越大，电压表示数就越大，即电子秤示数越大，A正确，B错误。故选A。
15．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（ ）
A．电流表A1 变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
【答案】B
【解析】由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流。
因电源电压保持不变，
所以，滑片移动时，电压表V的示数不变，故CD错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，
当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，
由I＝可知，该支路的电流变小，即电流表A1的示数变小，故B正确，A错误。
16．在如图所示的电路中，保持理想电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端移动的过程中，下列说法正确的是（ ）
A．电流表A1表的示数变小，电压表示数变小
B．电流表A2表的示数不变，电压表示数不变
C．电压表示数与电流表A2表的示数之比不变
D．电流表A1表与电流表A2表的示数之差不变
【答案】D
【解析】由电路图可知，滑动变阻器R1与定值电阻R2并联，电流表A2测 R1支路的电流，电流表A1测干路电流，电压表V测电源两端的电压。因电源电压保持不变，所以滑片移动时，电压表V的示数不变；将滑动变阻器的滑片P向右端移动的过程中，滑动变阻器接入电路中的电阻变大，由欧姆定律可知，R1支路的电流变小，电流表A2示数变小；因并联电路中各支路独立工作、互不影响，所以滑片移动时，R2支路的电流不变；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小；电压表示数不变，电流表A2表示数变小，则电压表示数与电流表A2表的示数之比变大;根据并联电路的电流规律可知，电流表A1表与电流表A2表的示数之差为通过定值电阻的电流，保持不变；综上所述，ABC错误；D正确。故选D。
17. （2022广西贵港）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
【答案】B
【解析】分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故B符合题意。故选B。
18．赣南脐橙名扬海内外，果农用石墨烯制成的甜敏电阻检测脐橙含的糖量，甜敏电阻的阻值随含糖量的升高而增大。如图所示是检测脐橙含糖量的电路，电源电压不变。将甜敏电阻R附着在切开的脐橙上，当脐橙含糖量升高时（ ）

A．电流表示数增大，甜敏电阻R值减小
B．电流表示数减小，甜敏电阻R值增大
C．电流表和电压表的示数都减小
D．电流表和电压表的示数都增大
【答案】BC
【解析】由电路图可知，定值电阻R1，与甜敏电阻R串联，电压表测R1两端的电压，电流表测电路中的电流；将甜敏电阻R附着在脐橙上，当脐橙含糖量升高时，甜敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据可知，定值电阻两端的电压变小，电压表示数变小，故BC符合题意，AD不符合题意。
故选BC。
19. （2022甘肃兰州）如图所示，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关，滑动变阻器滑片从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表变小，变小，电压表变大
B. 电流表变小，不变，电压表不变
C. 电压表的示数与电流表示数的比值变小
D. 电流表、的示数之差与电压表示数的乘积不变
【答案】D
【解析】闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电源电压没变，电压表示数实际上是电源电压，故电压表V不变，根据，可知A1变小，通过R1的电流不变，A2的电流为A1电流与通过R1电流之和，故A2也减小。电压表V不变，电流变A2变小，故电压表V的示数与电流表A2示数的比值变大。电流表A2、A1的示数之差就是通过电阻R1的电流，通过电阻R1的电流不变，电压表示数不变，故它们之差与电压表示数的乘积不变。故ABC不符合题意，D符合题意。
故选D。
20. （2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
【答案】D
【解析】由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故D符合题意，ABC不符合题意。
故选D。
21．如图所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片P从a端向b端滑动的过程中，电压表V1的示数变化量为ΔU1，电压表V2的示数变化量是ΔU2，电流表A的示数变化量是ΔI。则下列说法正确的是（ ）
A．ΔU1＞ΔU2B．ΔU1和ΔI的乘积不变
C．ΔU1＝ΔU2D．ΔU1和ΔI的比值不变
【答案】AD
【解析】AC．开关闭合后，两个定值电阻与变阻器串联，当变阻器滑片向右滑动时，其连入电路的电阻变大，电路的总电阻变大，在电源不变的情况下，电路中的电流减小。电压表V1测量两个定值电阻两端的总电压，据可以知道，每个定值电阻两端的电压都减小，故电压表V1的示数变化值是两个定值电阻两端电压减小的总和。电源电压不变，两个定值电阻两端电压变小了，变阻器两端电压就变大了，变阻器两端增加的电压等于两个定值电阻两端电压减小的数值。电压表V2测量一个定值电阻与变阻器两端电压，这个定值电阻两端电压减小，变阻器两端电压增大，故电压表V2的示数变化比电压表V1的示数变化小。故A正确，C错误；
B．两个定值电阻两端电压逐渐变小，通过它们的电流也逐渐变小，所以定值电阻两端电压变化值与通过它们的电流变化值的积也是变小的。故B错误；
C．电压表V1测量的是两个定值电阻两端电压和，定值电阻的阻值是不变的，所以它们两端电压的变化值与通过它们的电流的变化值等于它们的总电阻，也是不变的。故D正确。故选AD。
22．（2021内蒙古通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
【答案】D
【解析】由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测R支路的电流，电压表测电源两端的电压，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过灯泡的电流变化和灯泡亮暗的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点结合通过灯泡的电流判断电流表A1与A2的示数之差的变化，再电压表和电流表A2示数变化判断电压表与电流表A2的示数之比变化。
由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，
因电源的电压不变，
所以，滑片移动时，电压表的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；
当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，
由I＝可知，通过R的电流变小，即电流表A2的示数变小，故B错误；
因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，
所以，电流表A1与A2的示数之差不变，故C错误；
由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
23. （2021江苏泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变大B. 电压表V的示数变小
C. 电压表V与电流表A1的示数之比不变D. 电压表V与电流表A的示数之比变小
【答案】C
【解析】从图中可以看出，滑动变阻器R1与定值电阻R2并联，电压表V测量电源电压，电流表A1测量定值电阻R2的电流，电流表A测量干路电流。
AB．开关S闭合后，在滑动变阻器滑片P向右移动过程中，电压表V的示数始终等于电源电压，因此电压表V一定不变。故AB错误；
C．电压表V与电流表A1的示数之比等于定值电阻R2的阻值。故C正确；
D．电压表V与电流表A的示数之比等于电路的总电阻。开关S闭合后，在滑动变阻器滑片P向右移动过程中，电路总电阻变大，因此电压表V与电流表A的示数之比变大。故D错误。
