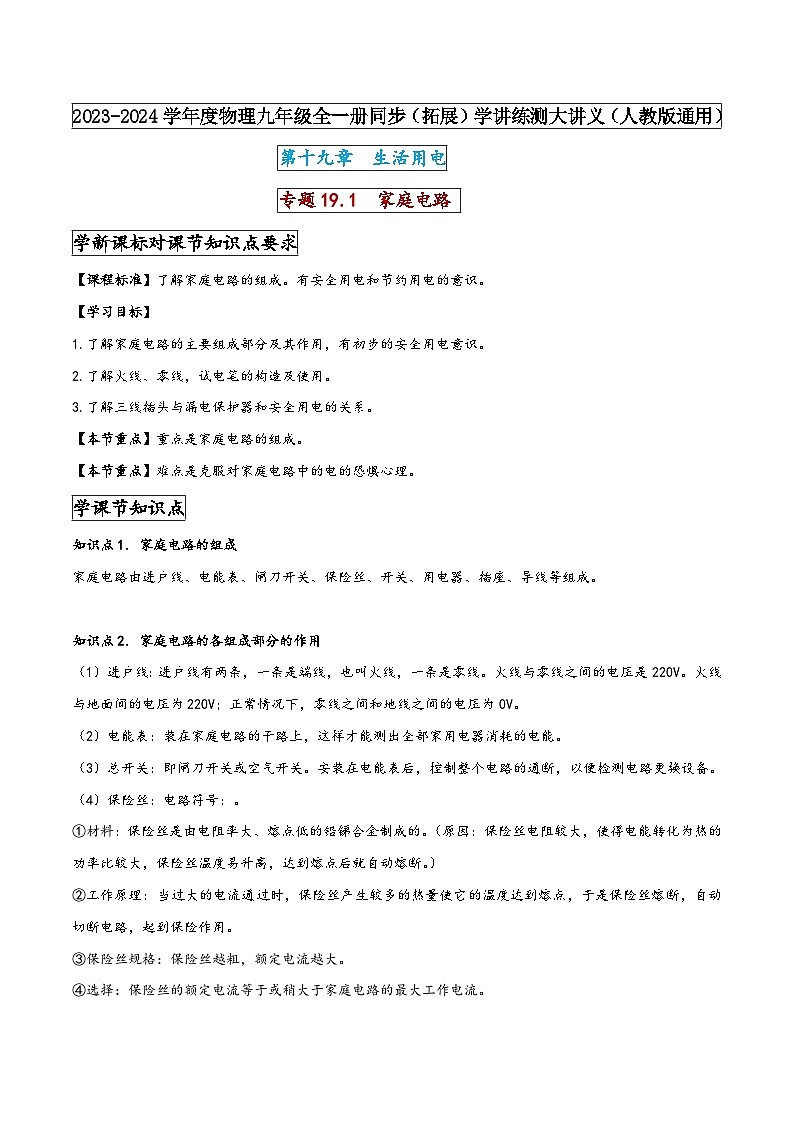

专题19.1 家庭电路
学新课标对课节知识点要求
【课程标准】了解家庭电路的组成。有安全用电和节约用电的意识。
【学习目标】
1.了解家庭电路的主要组成部分及其作用，有初步的安全用电意识。
2.了解火线、零线，试电笔的构造及使用。
3.了解三线插头与漏电保护器和安全用电的关系。
【本节重点】重点是家庭电路的组成。
【本节重点】难点是克服对家庭电路中的电的恐惧心理。
学课节知识点
知识点1. 家庭电路的组成
家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
知识点2. 家庭电路的各组成部分的作用
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
（4）保险丝：电路符号：。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（5）三线插头、插座和测电笔
1.插座用于可移动的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接地线。
2.测电笔：是辨别是零线还是火线的工具.
(1)用途：用来辨别火线和零线 ．
(2)种类：钢笔式，螺丝刀式．
(3)使用方法： 手接触笔尾金属体，笔尖金属体接触火线 观察氖管是否发光 ,
知识点3. 连接家庭电路时应注意的问题
（1）先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．
（2）控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．
（3）螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．
（4）电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．
家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .
讲课节知识点的例题解析

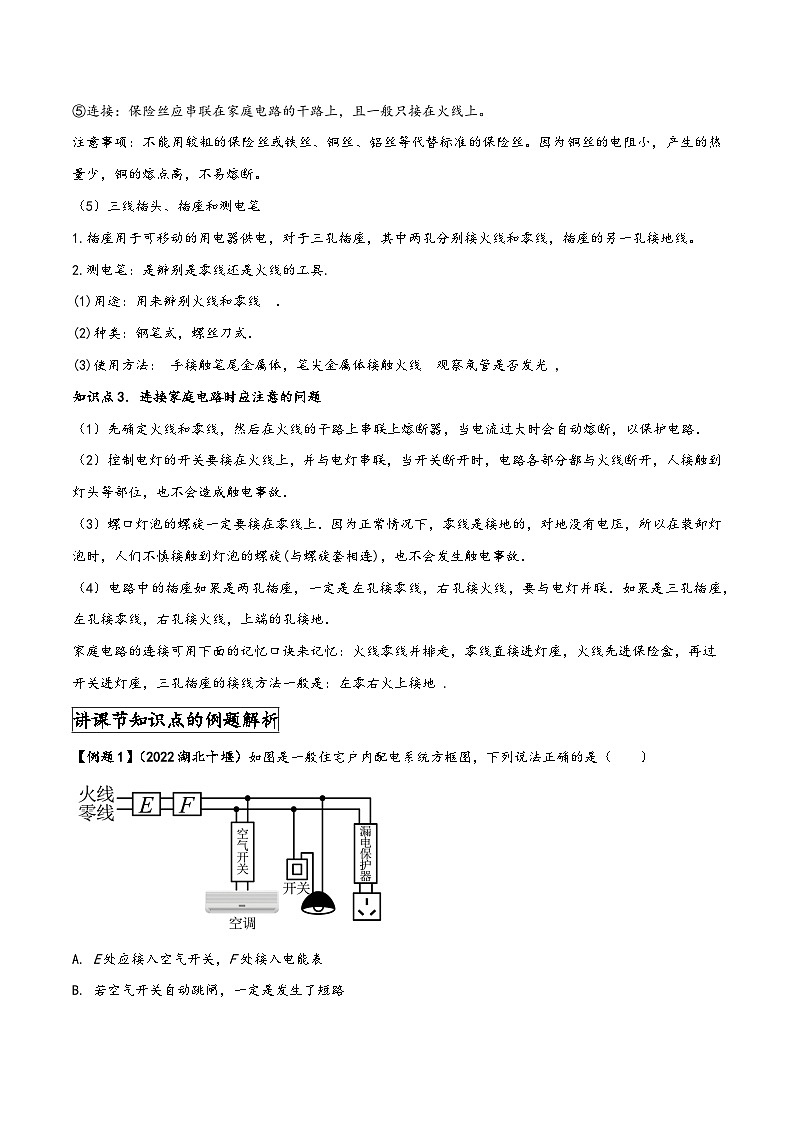

【例题1】（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误

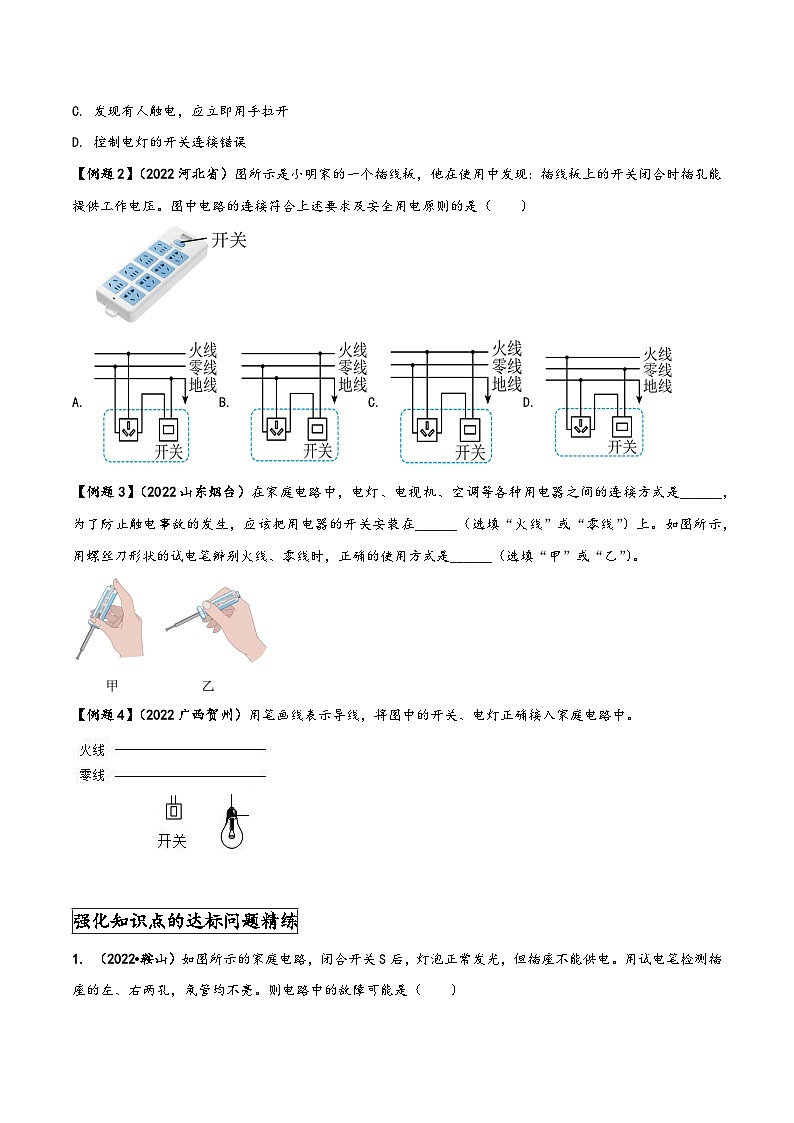

【例题2】（2022河北省）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（ ）
A. B. C. D.
【例题3】（2022山东烟台）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。
【例题4】（2022广西贺州）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
强化知识点的达标问题精练
1. （2022•鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）

A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
2.（2021湖北十堰）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是 （ ）
A. 保险盒接法错误，保险盒应该安装在火线上
B. 三孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
3. （2022辽宁铁岭）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）
A. ②处应接开关
B. 电能表应接在空气开关后
C. 若开关短路，空气开关会切断电路
D. 用试电笔接触a孔中的金属片，氖管会发光
4. （2022辽宁鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A. 熔丝熔断
B. 三孔插座与地线接触不良
C. 灯泡被短路
D. A、B两点间断路
5. 如图所示家庭电路中，各元件均正常，洗衣机接入三孔插座后电灯与洗衣机是______联的，洗衣机接入三孔插座能使洗衣机______接地；闭合开关时人接触C点______（选填“会”或“不会”）引起触电；断开开关时______点能使测电笔氖管发光。
6．（2022•宁夏）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
7.（2021贵州黔东南州）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
8. （2022山东聊城）如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
9. （2022江西省）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。
10. （2022•江西）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连，此时，测电笔与人体之间的连接方式是 联。
11. （2022贵州黔东南州）某款无接触式热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高5℃。[]
12.（2021福建）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
13．（2022•南通）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
14．（2021广东省）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
15.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
16. 如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
17．如图是我们常见的家庭电路．请你模仿样例格式，写出图中涉及到的电学知识或规律（温馨提示：至少写出三条，不能与样例相同）．
样例：电灯与插座并联．
① ；
② ；
③ ．
2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）
第十九章 生活用电
专题19.1 家庭电路
学新课标对课节知识点要求
【课程标准】了解家庭电路的组成。有安全用电和节约用电的意识。
【学习目标】
1.了解家庭电路的主要组成部分及其作用，有初步的安全用电意识。
2.了解火线、零线，试电笔的构造及使用。
3.了解三线插头与漏电保护器和安全用电的关系。
【本节重点】重点是家庭电路的组成。
【本节重点】难点是克服对家庭电路中的电的恐惧心理。
学课节知识点
知识点1. 家庭电路的组成
家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
知识点2. 家庭电路的各组成部分的作用
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
（4）保险丝：电路符号：。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（5）三线插头、插座和测电笔
1.插座用于可移动的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接地线。
2.测电笔：是辨别是零线还是火线的工具.
(1)用途：用来辨别火线和零线 ．
(2)种类：钢笔式，螺丝刀式．
(3)使用方法： 手接触笔尾金属体，笔尖金属体接触火线 观察氖管是否发光 ,
知识点3. 连接家庭电路时应注意的问题
（1）先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．
（2）控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．
（3）螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．
（4）电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．
家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .
讲课节知识点的例题解析
【例题1】（2022湖北十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 发现有人触电，应立即用手拉开
D. 控制电灯的开关连接错误
【答案】D
【解析】A．家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；
B．空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；
C．当发现有人触电时，首先要做的是切断电源。如果立即用手拉，由于人体导体，拉人者也会触电，故C错误；
D．如图可知，控制灯泡的开关接在了零线上，这样即使开关断开，灯泡仍然带电，非常危险，正确的接法是开关接在火线上，故D正确。故选D。
【例题2】（2022河北省）图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（ ）
A. B. C. D.
【答案】B
【解析】由题意可知，开关控制三孔插座，它们应该是串联关系。为了用电安全，开关应该在接在火线与插座之间；三孔插座遵循“左零右火上接地”的原则，即左孔接零线，右孔接开关与火线相连，上孔接地线，故B符合题意，故ACD错误，不符合题意。故选B
【例题3】（2022山东烟台）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。
【答案】 并联 火线 甲
【解析】家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火线上。
使用试电笔时，笔尖金属体接触被测导线，手接触笔尾金属体，确保测量火线时，电流经过试电笔、人体到大地形成闭合回路，使氖管发光，就可以辨别火线和零线了。
【例题4】（2022广西贺州）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
【答案】如图所示。
【解析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套。
强化知识点的达标问题精练
1. （2022•鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）

A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
【答案】D
【解析】闭合开关S后，灯泡正常发光，但插座不能供电，这说明插座所在的支路出现了断路现象；
试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与火线之间是断开的，所以故障是A、B两点间断路。
2.（2021湖北十堰）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是 （ ）
A. 保险盒接法错误，保险盒应该安装在火线上
B. 三孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】C
【解析】A、保险丝应该接在火线上，一旦有危险发生，熔断后断开火线，故A正确；
B、两孔插座接法，左端导线应接在零线上，故B正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C错误；
D、有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全。故D正确.
3. （2022辽宁铁岭）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）
A. ②处应接开关
B. 电能表应接在空气开关后
C. 若开关短路，空气开关会切断电路
D. 用试电笔接触a孔中的金属片，氖管会发光
【答案】D
【解析】A．由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故①处为开关，②处为电灯，故A错误；
B．电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误；
C．空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误；
D．用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故D正确。故选D。
4. （2022辽宁鞍山）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A. 熔丝熔断
B. 三孔插座与地线接触不良
C. 灯泡被短路
D. A、B两点间断路
【答案】D
【解析】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；
D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。故选D。
5. 如图所示家庭电路中，各元件均正常，洗衣机接入三孔插座后电灯与洗衣机是______联的，洗衣机接入三孔插座能使洗衣机______接地；闭合开关时人接触C点______（选填“会”或“不会”）引起触电；断开开关时______点能使测电笔氖管发光。
【答案】并， 外壳； 不会； A
【解析】（1）洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响。
（2）洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故。
（3）闭合开关时人接触C点，人体和CD间的导线并联在电路中，人体的电阻很大，人体被短路，几乎没有电流从人体通过，不会发生触电事故。
（4）断开开关时，测电笔接触A时，测电笔接触火线，氖管发光。
6．（2022•宁夏）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
【答案】进户零线断了；串联。
【解析】（1）开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，说明进户的零线断了；
（2）由于接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，说明两灯之间相互影响，因此两灯的连接方式是串联。
7.（2021贵州黔东南州）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
【答案】 220 并联 火
【解析】我国家庭电路电压是220V。
家庭电路中电视机和电灯工作情况互不影响，是并联的。
为了避免触电事故的发生，控制电灯的开关应接在火线上。
8. （2022山东聊城）如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
【答案】 1 地
【解析】家庭电路中开关和它所控制的电灯是串联的，因此为了用电安全开关必须接在火线上，所以控制灯泡的开关要接在1处。将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
9. （2022江西省）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。
【答案】 火 串
【解析】火线是带电的，零线不带电，所以测电笔的氖管发光，说明被检测的插孔与火线相连。
当测电笔氖管发光时，火线、测电笔、人体和大地形成通路，所以测电笔与人体之间的连接方式是串联。
10. （2022•江西）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连，此时，测电笔与人体之间的连接方式是 联。
【答案】火线；串。
【解析】使用测电笔辨别火线和零线时，笔尖接触被测物体，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测物体与火线相连通。
11. （2022贵州黔东南州）某款无接触式热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高5℃。[]
【答案】 减小 0.52kg
【解析】控制电路的电磁继电器主要是利用了电流的磁效应，手伸向出风口时，衔铁要被吸下，工作电路开始工作，说明电路中的电流增大导致电磁铁的磁性增强，电源电压一定，由可知，R的阻值会减小。
工作电路中的加热电阻丝与电动机并联，加热电阻两端电压为电源电压，则加热电阻产生的热量为
水的质量为
12.（2021福建）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联电路。
【答案】 cd段断路 串
【解析】用试电笔测a、b、c点，试电笔均发亮，说明火线到c点之间都没故障，测试d点不亮，说明故障是cd段断路。
试电笔发亮时，火线、试电笔、人体与大地连接成一条闭合的回路，故火线、试电笔、人体与大地构成串联电路。
13．（2022•南通）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
【答案】见解析
【解析】由图知，中间与三孔插座左孔连接的应该是零线，下方与大地连接的应该是地线，则上方的导线应该是火线。
（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（2）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
如图所示：
14．（2021广东省）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
【答案】如图所示：
【解析】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地。
15.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
【答案】如图所示：
【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座：上孔接地线；左孔接零线；右孔接火线。如图所示。
16. 如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
【答案】如图所示：
【解析】连接家庭电路时，火线首先进入开关，然后再入灯泡顶端的金属点，零线直接接灯泡的螺丝口。
图中开关与灯泡已相连，火线连接开关，零线直接接灯泡的螺丝口，这样在断开开关时，切断火线，能避免触电事故发生。
17．如图是我们常见的家庭电路．请你模仿样例格式，写出图中涉及到的电学知识或规律（温馨提示：至少写出三条，不能与样例相同）．
样例：电灯与插座并联．
① ；
② ；
③ ．
【答案】①总开关要接在干路中；②开关与灯泡串联接入电路中，开关要控制火线；③三孔插座的接法是左零、右火、上地．
【解析】由图可知：总开关要接在干路中；开关与灯泡串联接入电路中，开关要控制火线；三孔插座的接法是左零、右火、上地．
