初中第4节 变阻器优秀课后测评
展开
这是一份初中第4节 变阻器优秀课后测评，文件包含164变阻器专题训练三大题型原卷版docx、164变阻器专题训练三大题型解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
\l "_Tc5338" 【题型1 变阻器】1
\l "_Tc31833" 【题型2 滑动变阻器的工作原理】6
\l "_Tc846" 【题型3 滑动变阻器的使用】8
\l "_Tc5338" 【题型1 变阻器】

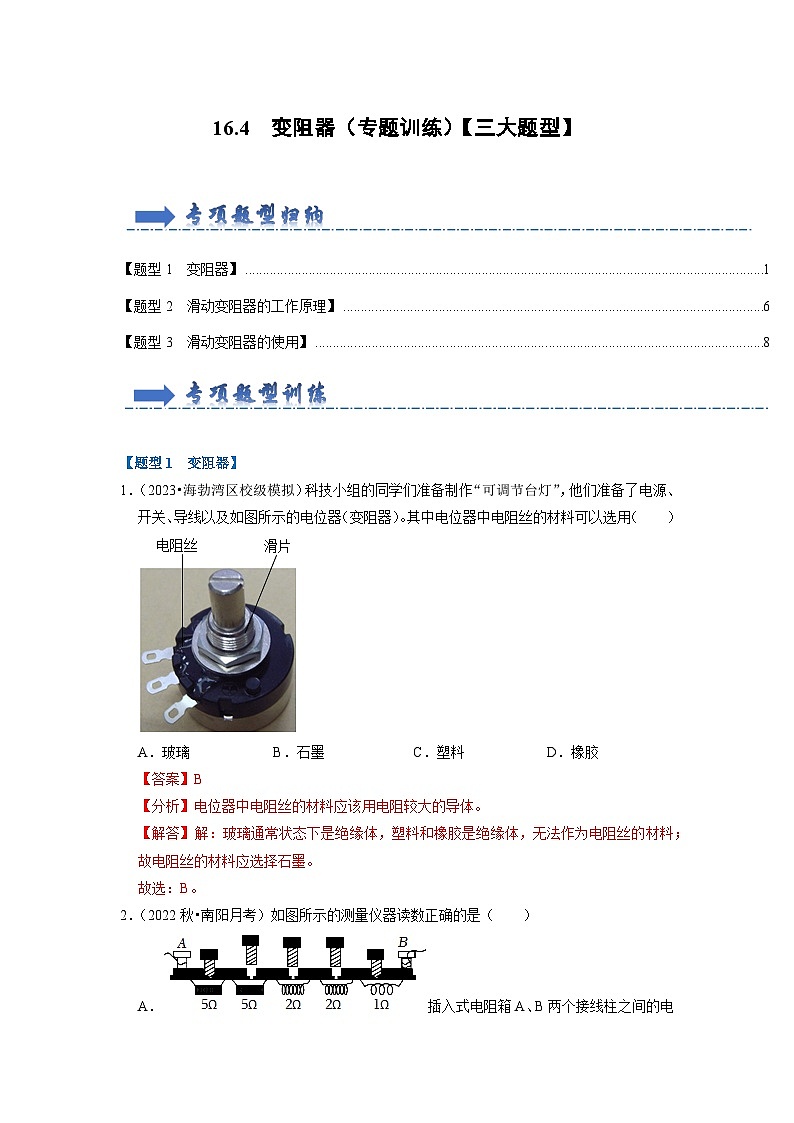

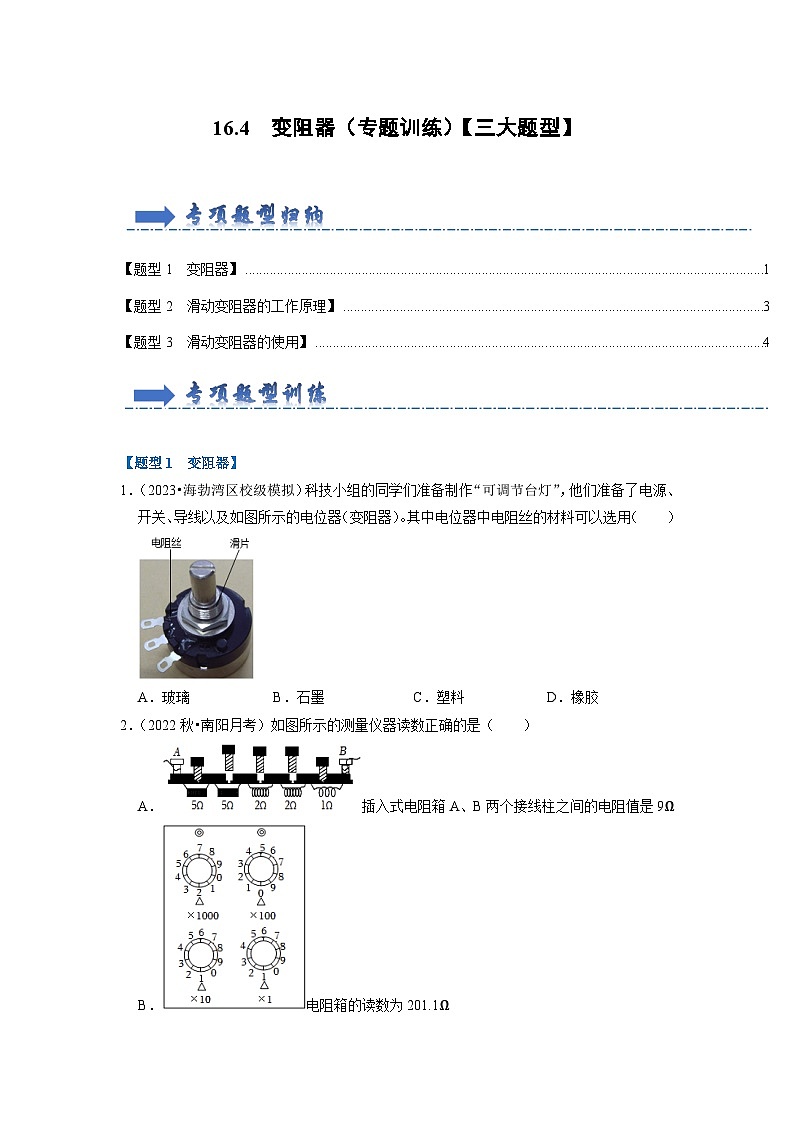

1．（2023•海勃湾区校级模拟）科技小组的同学们准备制作“可调节台灯”，他们准备了电源、开关、导线以及如图所示的电位器（变阻器）。其中电位器中电阻丝的材料可以选用（ ）
A．玻璃B．石墨C．塑料D．橡胶
【答案】B
【分析】电位器中电阻丝的材料应该用电阻较大的导体。
【解答】解：玻璃通常状态下是绝缘体，塑料和橡胶是绝缘体，无法作为电阻丝的材料；故电阻丝的材料应选择石墨。
故选：B。

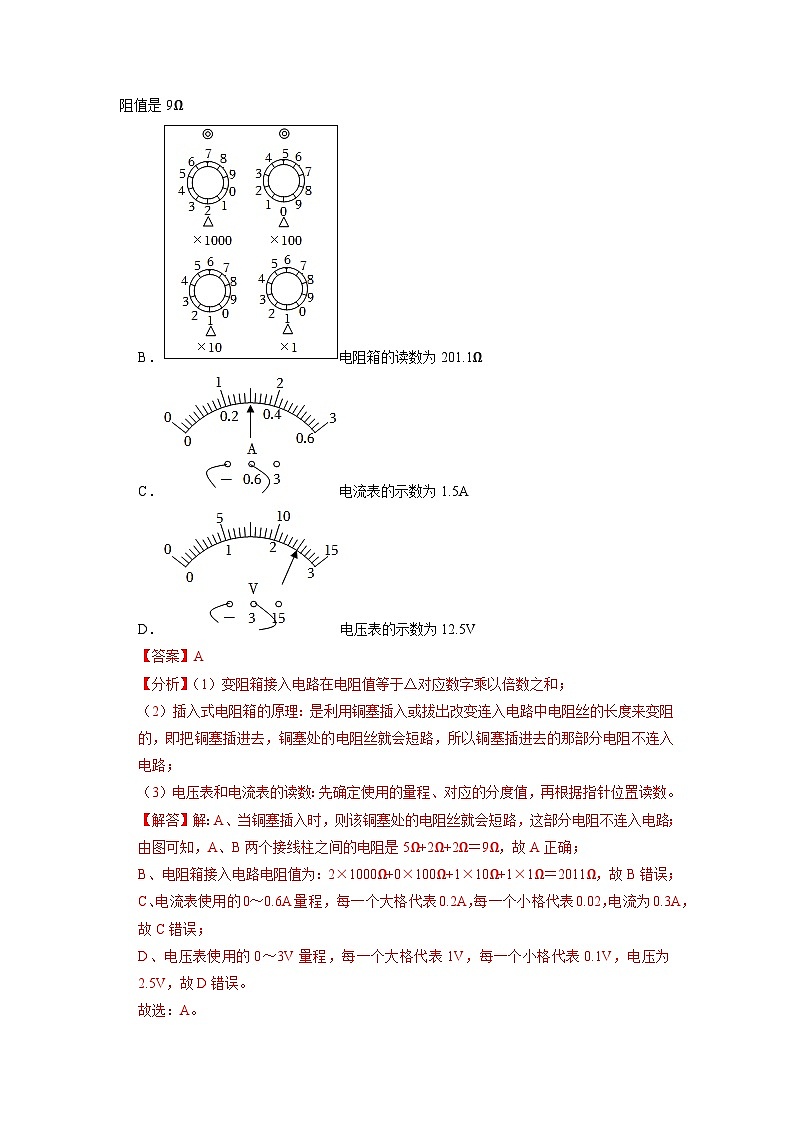

2．（2022秋•南阳月考）如图所示的测量仪器读数正确的是（ ）
A．插入式电阻箱A、B两个接线柱之间的电阻值是9Ω
B．电阻箱的读数为201.1Ω
C．电流表的示数为1.5A
D．电压表的示数为12.5V
【答案】A
【分析】（1）变阻箱接入电路在电阻值等于Δ对应数字乘以倍数之和；
（2）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，所以铜塞插进去的那部分电阻不连入电路；
（3）电压表和电流表的读数：先确定使用的量程、对应的分度值，再根据指针位置读数。
【解答】解：A、当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入电路；由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω+2Ω＝9Ω，故A正确；
B、电阻箱接入电路电阻值为：2×1000Ω+0×100Ω+1×10Ω+1×1Ω＝2011Ω，故B错误；
C、电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02，电流为0.3A，故C错误；
D、电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故D错误。
故选：A。

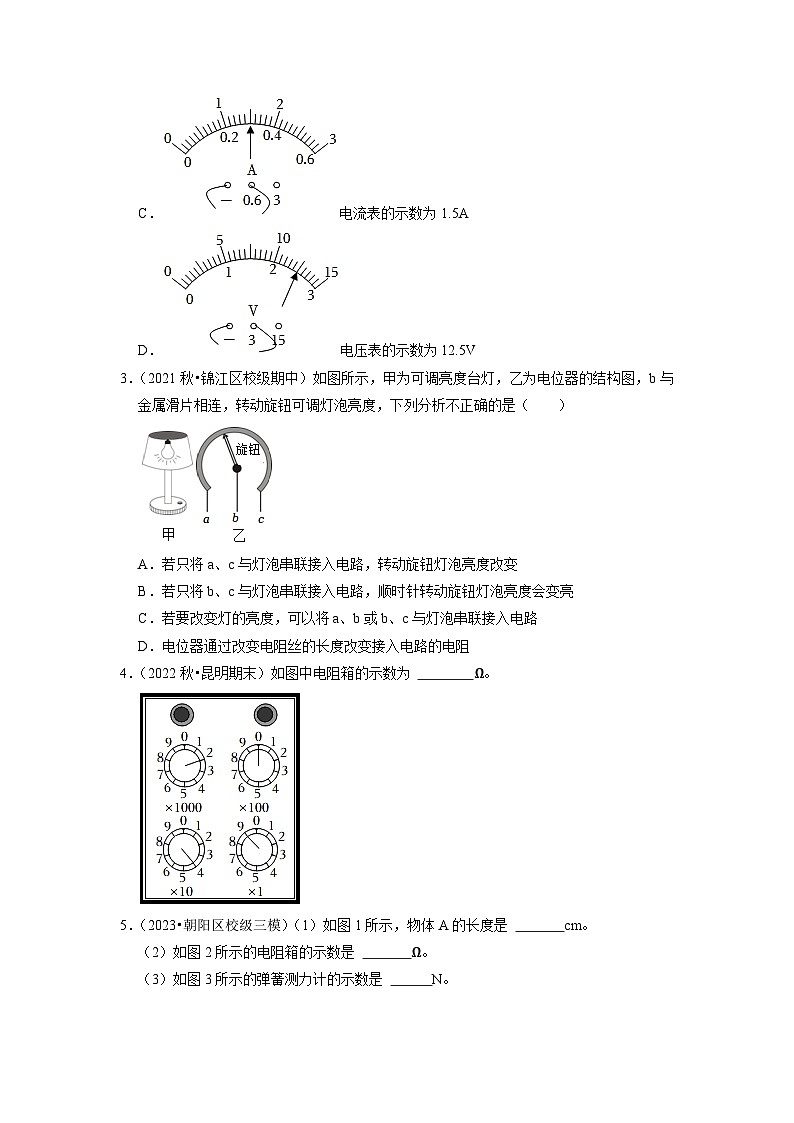

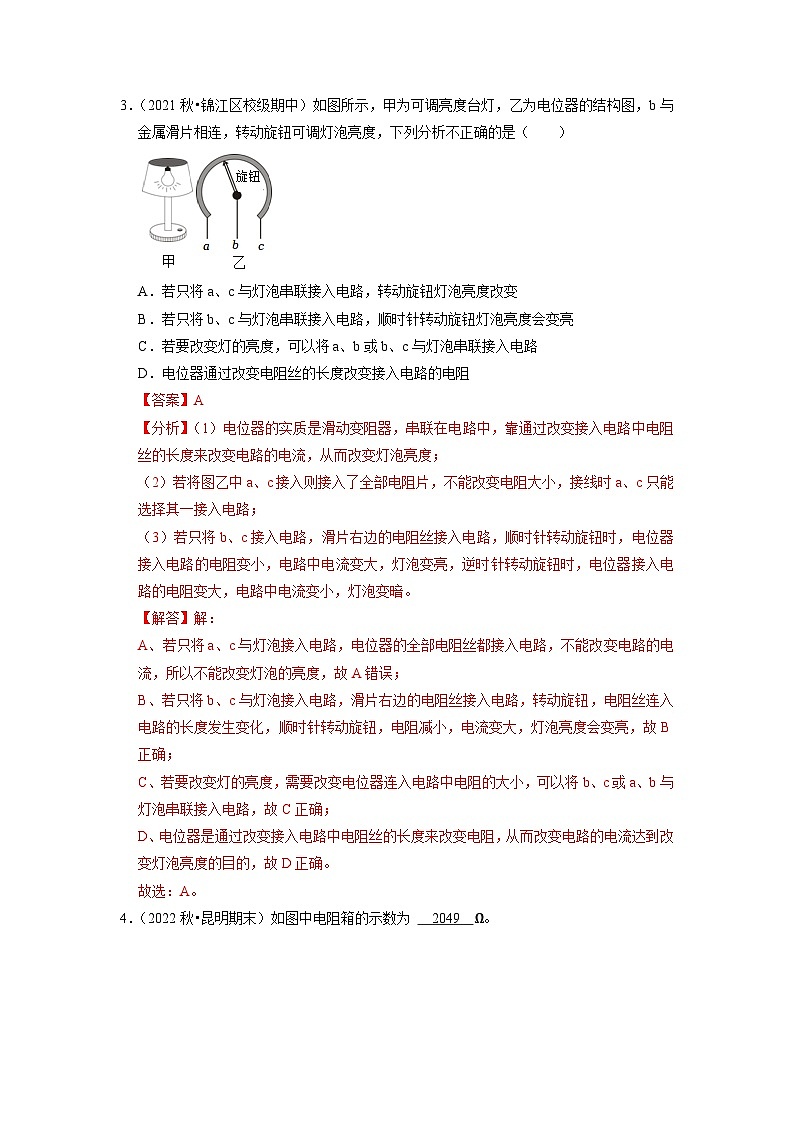

3．（2021秋•锦江区校级期中）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调灯泡亮度，下列分析不正确的是（ ）
A．若只将a、c与灯泡串联接入电路，转动旋钮灯泡亮度改变
B．若只将b、c与灯泡串联接入电路，顺时针转动旋钮灯泡亮度会变亮
C．若要改变灯的亮度，可以将a、b或b、c与灯泡串联接入电路
D．电位器通过改变电阻丝的长度改变接入电路的电阻
【答案】A
【分析】（1）电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度；
（2）若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路；
（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，逆时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗。
【解答】解：
A、若只将a、c与灯泡接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故A错误；
B、若只将b、c与灯泡接入电路，滑片右边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，顺时针转动旋钮，电阻减小，电流变大，灯泡亮度会变亮，故B正确；
C、若要改变灯的亮度，需要改变电位器连入电路中电阻的大小，可以将b、c或a、b与灯泡串联接入电路，故C正确；
D、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D正确。
故选：A。
4．（2022秋•昆明期末）如图中电阻箱的示数为 2049 Ω。
【答案】2049。
【分析】电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把他们相加即可。
【解答】解：由图示知，电阻箱的示数R＝2×1000Ω+0×100Ω+4×10Ω+9×1Ω＝2049Ω。
故答案为：2049。

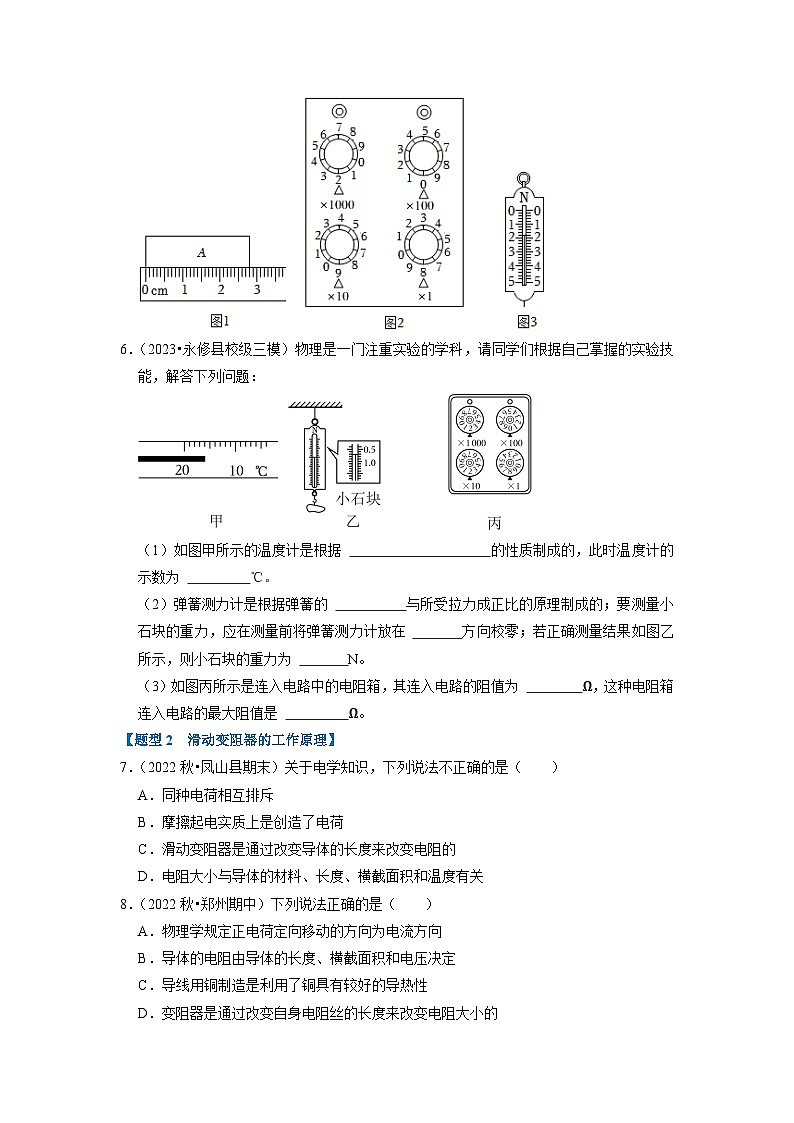

5．（2023•朝阳区校级三模）（1）如图1所示，物体A的长度是 2.80 cm。
（2）如图2所示的电阻箱的示数是 2098 Ω。
（3）如图3所示的弹簧测力计的示数是 1.8 N。
【答案】（1）2.80；（2）2098；（3）1.8。
【分析】（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
（2）按照电阻箱的读数方法，用Δ所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
（3）使用弹簧测力计时，首先要明确其分度值，读数时视线与指针所在刻线相垂直。
【解答】解：由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体A左侧与零刻度线对齐，所以物体A的长度为L＝2.80cm。
（2）电阻箱接入电路的电阻为R＝2×1000Ω+0×100Ω+9×10Ω+8×1Ω＝2098Ω。
（3）弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，此时指针指在“1.8”处，所以弹簧测力计的示数为1.8N。
故答案为：（1）2.80；（2）2098；（3）1.8。
6．（2023•永修县校级三模）物理是一门注重实验的学科，请同学们根据自己掌握的实验技能，解答下列问题：
（1）如图甲所示的温度计是根据 液体的热胀冷缩 的性质制成的，此时温度计的示数为 ﹣16 ℃。
（2）弹簧测力计是根据弹簧的 伸长量 与所受拉力成正比的原理制成的；要测量小石块的重力，应在测量前将弹簧测力计放在 竖直 方向校零；若正确测量结果如图乙所示，则小石块的重力为 0.7 N。
（3）如图丙所示是连入电路中的电阻箱，其连入电路的阻值为 2028 Ω，这种电阻箱连入电路的最大阻值是 9999 Ω。
【答案】（1）液体的热胀冷缩；﹣16；（2）伸长量；竖直；0.7；（3）2028；9999
【分析】（1）温度计是根据液体的热胀冷缩性质制成的；根据温度计分度值和液柱位置读数；
（2）弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长量与所受拉力成正比；使用弹簧测力计时，需要观察测力计的量程和分度值，并在所测力的方向上校零；根据分度值和指针位置读数；
（3）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加即为电阻的值。
【解答】解：（1）温度计是根据液体的热胀冷缩性质制成的；由图可知，温度计的分度值为1℃，液柱在0℃以下，所以示数为﹣16℃；
（2）簧测力计是根据弹簧的伸长量与所受拉力成正比的原理制成的；
测量前，应将弹簧测力计在竖直方向校零；
弹簧测力计的1小格为0.1N，即分度值是0.1N，读数为0.7N；
（3）图中电阻箱连入电路的阻值：R＝2×1000Ω+0×100Ω+2×10Ω+8×1Ω＝2028Ω；
当各旋钮对应的数字是9时，电阻箱连入电路的阻值最大，即其最大阻值为9999Ω。
故答案为：（1）液体的热胀冷缩；﹣16；（2）伸长量；竖直；0.7；（3）2028；9999。
\l "_Tc31833" 【题型2 滑动变阻器的工作原理】
7．（2022秋•凤山县期末）关于电学知识，下列说法不正确的是（ ）
A．同种电荷相互排斥
B．摩擦起电实质上是创造了电荷
C．滑动变阻器是通过改变导体的长度来改变电阻的
D．电阻大小与导体的材料、长度、横截面积和温度有关
【答案】B
【分析】（1）电荷间的作用规律：同种电荷相互排斥、异种电荷相互吸引；
（2）摩擦起电的实质是电荷的转移；
（3）在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；
（4）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关。
【解答】解：A．由电荷间的作用规律可知，同种电荷相互排斥，故A正确；
B．摩擦起电的实质是电荷的转移，而不是创造电荷，故B错误；
C．滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，故C正确；
D．电阻是导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，故D正确。
故选：B。
8．（2022秋•郑州期中）下列说法正确的是（ ）
A．物理学规定正电荷定向移动的方向为电流方向
B．导体的电阻由导体的长度、横截面积和电压决定
C．导线用铜制造是利用了铜具有较好的导热性
D．变阻器是通过改变自身电阻丝的长度来改变电阻大小的
【答案】A
【分析】（1）正电荷定向移动的方向规定为电流的方向；
（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关；
（3）金属具有良好的导电性；
（4）滑动变阻器和电阻箱都是通过改变接入电路中电阻丝的长度来改变电阻大小的。
【解答】解：A、物理学规定正电荷定向移动的方向为电流方向，故A正确；
B、电阻是导体本身的一种性质，电阻的大小与电流和电压无关，故B错误；
C、导线用铜制造是利用了铜具有较好的导电性，故C错误；
D、滑动变阻器和电阻箱都是通过改变接入电路中电阻丝的长度来改变电阻大小的，故D错误。
故选：A。
9．（2022秋•碑林区校级期中）课间某物理兴趣小组的同学们就一些物理问题进行讨论，下列说法正确的是（ ）
A．常温状态的玻璃不导电，红炽状态的玻璃能导电，说明导体的电阻随温度的升高而减小
B．导体的电阻是导体本身的性质，与电压、电流无关
C．导体中有电流通过时，它两端不一定有电压
D．滑动变阻器可实现精确改变接入电路中的电阻大小
【答案】B
【分析】（1）容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限；
（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关；
（3）电路中有电压，不一定有电流，电路中有电流，一定有电压；
（4）滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小的。
【解答】解：A、玻璃在常温条件下不容易导电，是绝缘体，但是烧红的玻璃却能够导电，说明导体和绝缘体之间没有绝对的界线，故A错误；
B、导体的电阻是导体阻碍电流的性质，是导体本身的一种特性；跟电压、电流的大小都无关，故B正确；
C、导体中有电流通过时，它两端一定有电压，故C错误；
D、滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小的，不能实现精确改变接入电路中的电阻大小，故D错误。
故选：B。
10．（2023•龙川县校级开学）滑动变阻器是通过改变连入电路中电阻线的 长度 来改变连入电路中的电阻的。滑动变阻器上标有“0～50Ω，2A”字样，0～50Ω表示 最大阻值是50Ω ，2A表示 额定电流为2A 。
【答案】见试题解答内容
【分析】要解决此题需要知道滑动变阻器的制作原理，知道铭牌上标号的意思。
【解答】解：滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的。它上面标的电阻是滑动变阻器的最大阻值，电流是变阻器的允许通过的最大电流值。
故答案为：长度；最大阻值是50Ω；滑动变阻器允许通过的最大电流值是2A。
11．（2021秋•上杭县期中）滑动变阻器铭牌上标有“20Ω，2A”字样，此变阻器的电阻变化范围是 0～20Ω ，允许通过的最大电流为 2A .
【答案】0～20Ω；2A。
【分析】根据对滑动变阻器铭牌含义的掌握分析答题。
【解答】解：变阻器铭牌的“20Ω，2A”表示此变阻器的电阻变化范围为0～20Ω，允许通过的最大电流是2A。
故答案为：0～20Ω；2A。
\l "_Tc846" 【题型3 滑动变阻器的使用】
12．（2022秋•姑苏区校级期末）如图所示，A为导线，BM、CN为两根相同的电阻丝，当滑片P向右移动，灯L的亮度不变，开关S应该（ ）
A．一定和A接触B．一定和B接触
C．一定和C接触D．和B、C接触均可
【答案】D
【分析】移动滑片时只有改变连入电路的电阻的长度，才能改变连入电路的电阻的大小，从而改变灯泡的亮度。
【解答】解：（1）S和A接触，MN电阻丝接入电路，P向右移动，MPN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗，不符合题意；
（2）S和B接触，BPN电阻丝接入电路，P向右移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意；
（3）S和C接触，CPN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意。
所以当滑片P向右移动，灯L的亮度不变，开关S接B或C均可。
故选：D。
13．（2023•庐江县三模）电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（ ）
A．A、B两个接线柱分别接入电路
B．B、C两个接线柱分别接入电路
C．A、C两个接线柱分别接入电路
D．以上连接方法都正确
【答案】B
【分析】电位器是变阻器的一种，其原理是靠改变连入电路中电阻的长度来改变电阻的，电位器的作用是通过改变电阻从而改变电路中的电流，电流越大时，灯泡越亮。
【解答】解：电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小。应将右边部分接入电路，即连接B、C。
故选：B。
14．（2023春•零陵区期中）如图所示，当滑动变阻器滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．
B．
C．
D．
【答案】D
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的；
滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变大，则下边的接线柱与滑片P之间电阻丝的长度变长。
【解答】解：AC、滑片向左移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故AC错误；
B、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故B错误；
D、滑片向左移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D正确。
故选：D。
15．（2022秋•顺平县期末）如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m 接 a，n 接 bB．m 接 c，n 接 b
C．m 接 a，n 接 dD．m 接 c，n 接 d
【答案】C
【分析】滑动变阻器是靠改变接入电路的电阻丝的长度来工作的，一般采用“一上一下”接入电路。当滑片移动时，连入电路的电阻大小发生变化，由欧姆定律I＝可知，将引起电路中电流大小发生变化。
【解答】解：
A、当m接a，n接b时，相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A不符合题意；
B、当m接c，n接b时，滑片向右滑动时，接入电路的电阻变大，根据欧姆定律I＝可知，电路中电流变小，电灯会变暗，故B不符合题意；
C、当m接a，n接d时，滑片向右滑动时，接入电路的电阻变小，根据欧姆定律I＝可知，电路中电流变大，电灯会变亮，故C符合题意；
C、当m接c，n接d时，相当于往电路中接入一个定值电阻，无论滑片怎样移动，电路中的电流不变，则灯泡的亮度不变，故D不符合题意。
故选：C。
16．（2022秋•岳阳县期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮
【答案】D
【分析】（1）电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度；
（2）若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路；
（3）若只将a、b接入电路，滑片左边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变长，电阻变大，电路的电流将减小，据此判断灯泡亮度变化；
（4）若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变短，电阻变小，电路的电流将增大，据此判断灯泡亮度变化。
【解答】解：
AB、若只将a、c接入电路，电位器的全部电阻丝都接入电路，无论顺时针还是逆时针旋转触片d都不能改变电路的电流，所以不能改变灯泡的亮度，故AB错误；
C、若只将a、b接入电路，滑片左边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变长，电阻变大，电路的电流将减小，因此灯泡会变暗，故C错误；
D、若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变短，电阻变小，电路的电流将增大，因此灯泡会变亮，故D正确。
故选：D。
17．（2022秋•南开区校级期末）如图所示的变阻器，哪两种接法中向同一方向移动滑片时，电阻变化的效果是相同（ ）
A．甲和乙B．甲和丁C．丙和丁D．乙和丙
【答案】B
【分析】滑动变阻器的使用方法：选择“一上一下”接线柱；且与用电器串联使用；滑片远离使用的下接线柱时，接入电阻变大，反之电阻变小；据此回答即可。
【解答】解：甲、丁两个图中使用的都是左下接线柱，还都选择了一个上接线柱接入电路，连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝，当滑片都远离下接线柱（或向右）移动时，连入的电阻都变大，反之，连入的电阻都变小；
乙选择的都是两个下接线柱，无法改变电阻大小；
丙图中选择的是右下接线柱和一个上面的接线柱，连入电路的电阻丝都是右下接线柱到滑片之间的电阻丝，当滑片远离下接线柱（或向左）移动时，连入的电阻都变大，反之，连入的电阻都变小。
综合以上分析，向同一方向移动滑片，电阻的变化效果相同的是甲、丁。
故选：B。
18．（2020秋•大洼区期末）（多选）如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A．B．
C．D．
【答案】AD
【分析】（1）滑动变阻器和用电器串联，才能保护电路，才能改变用电器两端的电压和用电器中的电流。
（2）滑动变阻器的原理：靠改变接入电路中电阻丝的长度，改变连入电路的电阻，改变电路中的电流。
【解答】解：
A．分析电路可知，滑动变阻器和灯串联，所以可以改变灯的亮度，故A正确；
B．分析电路可知，小灯泡被短路灯不亮，所以当滑片移动时不能灯的亮度，故B错误；
C．分析电流可知，滑动变阻器全部接入电路，当移动滑片时不能改变接入电路的电阻，所以灯的亮度不变，故C错误；
D．分析电路可知，滑动变阻器和灯串联，当移动滑片时能改变接入电路的电阻，所以可以改变灯的亮度，故D正确。
故选：AD。
19．（2023•格尔木市一模）（多选）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系——改变定值电阻两端电压
B．探究电流与电阻的关系——使定值电阻两端电压成倍数变化
C．测量小灯泡的阻值——多次测量求平均值，减小实验误差
D．测量小灯泡的额定功率——调节小灯泡两端电压，使小灯泡在额定电压下发光
【答案】AD
【分析】（1）根据控制变量法的思路，结合滑动变阻器的使用目的可以确定滑动变阻器此时的作用；
（2）为了保护电路，闭合开关前，滑动变阻器应处于最大阻值处，探究电流与电阻的关系时滑动变阻器的作用一般有保护电路和保持定值电阻两端电压不变，找出普遍规律；
（3）由于电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流无关，所以为了防止测量的偶然性，往往采取多次测量求平均值的方法来减小误差；
（4）根据滑动变阻器使用目的，可以确定其在电路中的作用。
【解答】解：A、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变被测电阻两端电压，故A正确；
B、探究电流与电阻的关系时滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故B错误；
C、小灯泡的电阻受温度影响较大，不可以多测几组数据，通过求平均值来减小误差，故C错误；
D、在“伏安法”测小灯泡电功率的实验中，调节小灯泡两端电压，使小灯泡在额定电压下发光，故D正确。
故选：AD。
20．（2022秋•斗门区期末）如图所示为可调亮度台灯及其用于调光的电位器结构图，电位器应与灯泡 串联 （选填“串联”或“并联”），它是通过改变电阻片接入电路中的 长度 来改变其接入电路中的电阻，欲使滑片P顺时针转动时灯泡变暗，应将接线柱 2、3 接入电路。
【答案】串；长度；2、3。
【分析】（1）电位器的实质是滑动变阻器；
（2）串联在电路中能改变电路中电流的大小；
（3）顺时针转动旋钮时，灯泡变暗，电路中电流变小，电位器接入电路的电阻变大，接2、3线柱。
【解答】解：（1）电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；
（2）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的；
（3）欲使滑片P顺时针转动时灯泡变暗，顺时针转动旋钮时，灯泡变暗，电路中电流变小，电位器接入电路的电阻变大，接2、3线柱。
故答案为：串；长度；2、3。
21．（2023•盘龙区校级一模）中国的无人机技术发展迅速，水平居世界前沿，如图所示是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 滑动变阻器 ，这个装置用的时间长了，上面会聚集大量的灰尘使电路接触不良，这说明此时的灰尘属于 绝缘体 （选填“半导体”“导体”或“绝缘体”）。
【答案】滑动变阻器；绝缘体。
【分析】滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；
容易导电的是导体，不容易导电的是绝缘体。
【解答】解：电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是通过改变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的；
上面会聚集大量的灰尘而接触不良，这说明灰尘属于绝缘体。
故答案为：滑动变阻器；绝缘体。
22．（2022秋•徐汇区校级期末）在电学实验中，连接电路时开关应处于 断开 状态，电流表应在被测电路 串联 （选填“串联”或“并联”），电流应从电流表的 负 （选填“正”或“负”）接线柱流出。某滑动变阻器的铭牌上标有“50欧 1安”字样，其中“50欧”表示该滑动变阻器 最大电阻是50Ω ；“1安”表示该滑动变阻器 允许通过的最大电流是1A 。
【答案】断开；串联；负；最大电阻是50Ω；允许通过的最大电流是1A。
【分析】（1）为了保护电路，连接电路时开关应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入、负接线柱流出；
（2）滑动变阻器的铭牌上标的数据是滑动变阻器的最大阻值和允许通过的最大电流。
【解答】解：（1）在电学实验中，为了保护电路，连接电路时开关应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入、负接线柱流出；
（2）滑动变阻器铭牌标有“50Ω 1A”的含义是：“50Ω”表示滑动变阻器的最大电阻是50Ω，“1A”表示滑动变阻器允许通过的最大电流是1A。
故答案为：断开；串联；负；最大电阻是50Ω；允许通过的最大电流是1A。
23．（2023•宣威市校级模拟）如图中国的无人机技术水平居世界前沿。无人机的旋翼由电动机驱动，电动机的工作原理是通电导体在磁场中受力转动。操纵无人机飞行控制器的“调速”手柄。可改变飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 滑动变阻器 这个装置用的时间长了，上面会聚集大量的灰尘而接触不良，这说明灰尘属于 绝缘体 （选填“半导体”、导体”或“绝缘体”）
【答案】滑动变阻器；绝缘体。
【分析】滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；
容易导电的是导体，不容易导电的是绝缘体。
【解答】解：无人机上的“调速”手柄，与这个“调速”手柄联动的电路元件实质是一个滑动变阻器，它是通过改变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的；
上面会聚集大量的灰尘而接触不良，这说明灰尘属于绝缘体。
故答案为：滑动变阻器；绝缘体。
24．（2023•城中区三模）请用笔画线代替导线，在图中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。
【答案】见解答图。
【分析】滑动变阻器要一上一下连接，根据滑片P向右端滑动时，电流表的示数变大，确定所选的接线柱。
【解答】解：由题意可知，要求滑片P向右端滑动时，电流表的示数变大，则滑动变阻器应接右下接线柱，并串联在电路中，如图所示：
25．（2023•凉山州模拟）如图所示是电位器示意图，请在A、B、C三个接线柱中选择两个连入电路，要求顺时针旋转滑片时灯泡变亮。
【答案】见解答图
【分析】顺时针旋转滑片时，灯泡变亮，说明顺时针旋转时，电位器连入电路的电阻变小，故将中间和上面的接线柱接入电路。
【解答】解：滑片顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，连入电路的电阻丝变短，一定是连入了上面的接线柱A和中间的接线柱B，如下图所示：
26．（2022秋•兴县校级期末）生活处处有创新。小华同学自己动手制作一个亮度可调的台灯。他所选的器材如下：两节干电池，一个小灯泡，若干导线，开关，一个废旧的电位器（实物如图甲，其内部结构如图乙）。小华设计了如图丙所示的电路，并根据电路图连接好各元件。
（1）电位器是通过改变接入电路中电阻的 长度 来改变电阻的，结合图甲和图乙，若要实现顺时针转动旋钮，台灯变亮，则图丙电路中M连接B引脚，N连接 A引脚 （选填“A引脚”、“B引脚”或“C引脚”）。
（2）小华连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。他拆开电位器外壳，发现碳膜电阻片（如图乙黑色弧形部分）磨损严重。这种电位器接在电路中，会造成 断路 （选填“断路”或者“短路”）。
（3）为了解决上述问题，小华将2B铅笔芯弄成粉末并将其涂抹在碳膜电阻片上，问题得到解决，用这种材料是因为铅笔芯内的石墨属于 导 体。
【答案】（1）长度；A引脚；（2）断路；（3）导。
【分析】（1）电位器的实质是滑动变阻器；要实现顺时针转动旋钮，台灯变亮，连入电路电阻变小，据此分析；
（2）碳膜电阻片磨损，电路不畅通；
（3）石墨是导体。
【解答】解：（1）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的；
由图可知，要实现顺时针转动旋钮，台灯变亮，说明电位器连入电路的电阻变小，则图丙电路中M连接B引脚，N连接A引脚；
（2）由题意可知，电位器的碳膜电阻片磨损严重，这种电位器接在电路中，会使电位器的电流不畅，会造成断路；
（3）石墨是良好的导体材料，涂抹在碳膜电阻片上可以将碳膜片修复。
故答案为：（1）长度；A引脚；（2）断路；（3）导。
27．（2023春•二道区校级期末）用滑动变阻器改变小灯泡的亮度：
（1）要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框中画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到 A （填“A”或“B”）端。
（3）想使小灯泡变亮，滑片应向 右 （填“左”或“右”）端滑动，电流表的示数将 变大 。
（4）开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是 滑片接触不良 。
【答案】（1）见解析；（2）A；（3）右；变大；（4）滑片接触不良。
【分析】（1）滑动变阻器应与被控制的灯泡串联，根据滑动变阻器向左移动，只能使灯L亮度变暗确定其接线情况；
（2）开关闭合前，滑动变阻器的滑动片P应滑到最大值处；
（3）根据灯泡变亮判断电路中电流变化，从而判断滑片的移动方向；
（4）根据小灯泡的亮暗判断具体情况。
【解答】解：（1）滑动变阻器改变小灯泡的亮度，所以滑动变阻器应“一上一下”连接，并与灯泡串联，滑动变阻器向左移动，只能使灯L亮度变暗，说明电路中电流变小，电阻变大，所以应将滑片右侧电阻丝接入电路中，由此连接实物并画出电路图，如图所示：
（2）为了保护电路，开关闭合前，滑动变阻器的滑动片P应滑到阻值最大处，即A端；
（3）想使小灯泡变亮，应使电路中电流变大，即电流表示数变大，应减小滑动变阻器连入电路的阻值，故滑片应向右滑动；
（4）缓慢移动滑片P时，看到灯忽亮忽熄，这可能是滑片接触不良造成的。
故答案为：（1）见解析；（2）A；（3）右；变大；（4）滑片接触不良。
28．（2022秋•温江区校级期中）某科技小组设计了一个自动雨刮器控制系统，其刮水的速度能够随着雨量的大小而相应地发生变化，雨停后，刮水器自动停止工作。如图所示，图a是由一组手指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路。
（1）将检测网竖立并浸入雨水中不同深度处进行实验，记录数据如下：
①雨水检测金属网在电路中起到的作用更类似于 滑动变阻器 （选填“开关”或“滑动变阻器”）。
②根据表中的现象和数据，解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大，检测金属网浸入雨水部分变大， 电流变大，电动机转速变快 ；
（2）活动小组发现无雨水时，电动机不能工作，无法实现无雨时车窗的清洗，于是增加了一个电路元件
改进了电路，将“”和“增加的元件”连入电路ab间，绘制在图c中。
（3）根据活动小组的上述设计，无雨水时能不能改变刮水器刮水的速度？ 不能 。
【答案】（1）①滑动变阻器；②电流变大，电动机转速变快；
（2）金属网与增加的元件（开光）并联；见解答图；
（3）不能。
【分析】（1）①滑动变阻器可以通过改变接入电路中的电阻，从而改变电流和电压；
②分析雨量变大后金属网浸入深度的变化，根据表格确定电流变化，最后“电动机的转速与电流的关系”分析电动机的转速变化即可；
（2）没有雨水时，电动机不能工作，其原因是a、b两点之间为断路。要使其在无雨时可以工作，可以在ab之间增加一个开关雨金属网并联；
（3）根据欧姆定律可知无雨水时通过电路的电变化变，进一步判断电动机转速和刮水器刮水的速度的变化。
【解答】解：（1）①根据表格可知，金属网可以改变电路中的电流，其作用类似于滑动变阻器；
②根据表中的现象和数据可知，刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是：雨量变大，检测金属网浸入雨水部分变大，电流变大，电动机转速变快；
（2）没有雨水时，电动机不能工作，其原因是a、b两点之间为断路。要使其在无雨时可以工作，可以在ab之间增加一个开关与金属网并联，如下图所示：
；
（3）根据欧姆定律可知无雨水时通过电路的电流不变，电动机转速不变，不能改变刮水器刮水的速度。
故答案为：（1）①滑动变阻器；②电流变大，电动机转速变快；
（2）金属网与增加的元件（开光）并联；见解答图；
（3）不能。
检测浸入雨水中部分
未浸入
浸入
浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
\l "_Tc5338" 【题型1 变阻器】1
\l "_Tc31833" 【题型2 滑动变阻器的工作原理】6
\l "_Tc846" 【题型3 滑动变阻器的使用】8
\l "_Tc5338" 【题型1 变阻器】
1．（2023•海勃湾区校级模拟）科技小组的同学们准备制作“可调节台灯”，他们准备了电源、开关、导线以及如图所示的电位器（变阻器）。其中电位器中电阻丝的材料可以选用（ ）
A．玻璃B．石墨C．塑料D．橡胶
【答案】B
【分析】电位器中电阻丝的材料应该用电阻较大的导体。
【解答】解：玻璃通常状态下是绝缘体，塑料和橡胶是绝缘体，无法作为电阻丝的材料；故电阻丝的材料应选择石墨。
故选：B。
2．（2022秋•南阳月考）如图所示的测量仪器读数正确的是（ ）
A．插入式电阻箱A、B两个接线柱之间的电阻值是9Ω
B．电阻箱的读数为201.1Ω
C．电流表的示数为1.5A
D．电压表的示数为12.5V
【答案】A
【分析】（1）变阻箱接入电路在电阻值等于Δ对应数字乘以倍数之和；
（2）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，所以铜塞插进去的那部分电阻不连入电路；
（3）电压表和电流表的读数：先确定使用的量程、对应的分度值，再根据指针位置读数。
【解答】解：A、当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入电路；由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω+2Ω＝9Ω，故A正确；
B、电阻箱接入电路电阻值为：2×1000Ω+0×100Ω+1×10Ω+1×1Ω＝2011Ω，故B错误；
C、电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02，电流为0.3A，故C错误；
D、电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.5V，故D错误。
故选：A。
3．（2021秋•锦江区校级期中）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调灯泡亮度，下列分析不正确的是（ ）
A．若只将a、c与灯泡串联接入电路，转动旋钮灯泡亮度改变
B．若只将b、c与灯泡串联接入电路，顺时针转动旋钮灯泡亮度会变亮
C．若要改变灯的亮度，可以将a、b或b、c与灯泡串联接入电路
D．电位器通过改变电阻丝的长度改变接入电路的电阻
【答案】A
【分析】（1）电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度；
（2）若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路；
（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，逆时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗。
【解答】解：
A、若只将a、c与灯泡接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故A错误；
B、若只将b、c与灯泡接入电路，滑片右边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，顺时针转动旋钮，电阻减小，电流变大，灯泡亮度会变亮，故B正确；
C、若要改变灯的亮度，需要改变电位器连入电路中电阻的大小，可以将b、c或a、b与灯泡串联接入电路，故C正确；
D、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D正确。
故选：A。
4．（2022秋•昆明期末）如图中电阻箱的示数为 2049 Ω。
【答案】2049。
【分析】电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把他们相加即可。
【解答】解：由图示知，电阻箱的示数R＝2×1000Ω+0×100Ω+4×10Ω+9×1Ω＝2049Ω。
故答案为：2049。
5．（2023•朝阳区校级三模）（1）如图1所示，物体A的长度是 2.80 cm。
（2）如图2所示的电阻箱的示数是 2098 Ω。
（3）如图3所示的弹簧测力计的示数是 1.8 N。
【答案】（1）2.80；（2）2098；（3）1.8。
【分析】（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
（2）按照电阻箱的读数方法，用Δ所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
（3）使用弹簧测力计时，首先要明确其分度值，读数时视线与指针所在刻线相垂直。
【解答】解：由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体A左侧与零刻度线对齐，所以物体A的长度为L＝2.80cm。
（2）电阻箱接入电路的电阻为R＝2×1000Ω+0×100Ω+9×10Ω+8×1Ω＝2098Ω。
（3）弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，此时指针指在“1.8”处，所以弹簧测力计的示数为1.8N。
故答案为：（1）2.80；（2）2098；（3）1.8。
6．（2023•永修县校级三模）物理是一门注重实验的学科，请同学们根据自己掌握的实验技能，解答下列问题：
（1）如图甲所示的温度计是根据 液体的热胀冷缩 的性质制成的，此时温度计的示数为 ﹣16 ℃。
（2）弹簧测力计是根据弹簧的 伸长量 与所受拉力成正比的原理制成的；要测量小石块的重力，应在测量前将弹簧测力计放在 竖直 方向校零；若正确测量结果如图乙所示，则小石块的重力为 0.7 N。
（3）如图丙所示是连入电路中的电阻箱，其连入电路的阻值为 2028 Ω，这种电阻箱连入电路的最大阻值是 9999 Ω。
【答案】（1）液体的热胀冷缩；﹣16；（2）伸长量；竖直；0.7；（3）2028；9999
【分析】（1）温度计是根据液体的热胀冷缩性质制成的；根据温度计分度值和液柱位置读数；
（2）弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长量与所受拉力成正比；使用弹簧测力计时，需要观察测力计的量程和分度值，并在所测力的方向上校零；根据分度值和指针位置读数；
（3）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加即为电阻的值。
【解答】解：（1）温度计是根据液体的热胀冷缩性质制成的；由图可知，温度计的分度值为1℃，液柱在0℃以下，所以示数为﹣16℃；
（2）簧测力计是根据弹簧的伸长量与所受拉力成正比的原理制成的；
测量前，应将弹簧测力计在竖直方向校零；
弹簧测力计的1小格为0.1N，即分度值是0.1N，读数为0.7N；
（3）图中电阻箱连入电路的阻值：R＝2×1000Ω+0×100Ω+2×10Ω+8×1Ω＝2028Ω；
当各旋钮对应的数字是9时，电阻箱连入电路的阻值最大，即其最大阻值为9999Ω。
故答案为：（1）液体的热胀冷缩；﹣16；（2）伸长量；竖直；0.7；（3）2028；9999。
\l "_Tc31833" 【题型2 滑动变阻器的工作原理】
7．（2022秋•凤山县期末）关于电学知识，下列说法不正确的是（ ）
A．同种电荷相互排斥
B．摩擦起电实质上是创造了电荷
C．滑动变阻器是通过改变导体的长度来改变电阻的
D．电阻大小与导体的材料、长度、横截面积和温度有关
【答案】B
【分析】（1）电荷间的作用规律：同种电荷相互排斥、异种电荷相互吸引；
（2）摩擦起电的实质是电荷的转移；
（3）在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；
（4）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关。
【解答】解：A．由电荷间的作用规律可知，同种电荷相互排斥，故A正确；
B．摩擦起电的实质是电荷的转移，而不是创造电荷，故B错误；
C．滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，故C正确；
D．电阻是导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，故D正确。
故选：B。
8．（2022秋•郑州期中）下列说法正确的是（ ）
A．物理学规定正电荷定向移动的方向为电流方向
B．导体的电阻由导体的长度、横截面积和电压决定
C．导线用铜制造是利用了铜具有较好的导热性
D．变阻器是通过改变自身电阻丝的长度来改变电阻大小的
【答案】A
【分析】（1）正电荷定向移动的方向规定为电流的方向；
（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关；
（3）金属具有良好的导电性；
（4）滑动变阻器和电阻箱都是通过改变接入电路中电阻丝的长度来改变电阻大小的。
【解答】解：A、物理学规定正电荷定向移动的方向为电流方向，故A正确；
B、电阻是导体本身的一种性质，电阻的大小与电流和电压无关，故B错误；
C、导线用铜制造是利用了铜具有较好的导电性，故C错误；
D、滑动变阻器和电阻箱都是通过改变接入电路中电阻丝的长度来改变电阻大小的，故D错误。
故选：A。
9．（2022秋•碑林区校级期中）课间某物理兴趣小组的同学们就一些物理问题进行讨论，下列说法正确的是（ ）
A．常温状态的玻璃不导电，红炽状态的玻璃能导电，说明导体的电阻随温度的升高而减小
B．导体的电阻是导体本身的性质，与电压、电流无关
C．导体中有电流通过时，它两端不一定有电压
D．滑动变阻器可实现精确改变接入电路中的电阻大小
【答案】B
【分析】（1）容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限；
（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关；
（3）电路中有电压，不一定有电流，电路中有电流，一定有电压；
（4）滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小的。
【解答】解：A、玻璃在常温条件下不容易导电，是绝缘体，但是烧红的玻璃却能够导电，说明导体和绝缘体之间没有绝对的界线，故A错误；
B、导体的电阻是导体阻碍电流的性质，是导体本身的一种特性；跟电压、电流的大小都无关，故B正确；
C、导体中有电流通过时，它两端一定有电压，故C错误；
D、滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小的，不能实现精确改变接入电路中的电阻大小，故D错误。
故选：B。
10．（2023•龙川县校级开学）滑动变阻器是通过改变连入电路中电阻线的 长度 来改变连入电路中的电阻的。滑动变阻器上标有“0～50Ω，2A”字样，0～50Ω表示 最大阻值是50Ω ，2A表示 额定电流为2A 。
【答案】见试题解答内容
【分析】要解决此题需要知道滑动变阻器的制作原理，知道铭牌上标号的意思。
【解答】解：滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的。它上面标的电阻是滑动变阻器的最大阻值，电流是变阻器的允许通过的最大电流值。
故答案为：长度；最大阻值是50Ω；滑动变阻器允许通过的最大电流值是2A。
11．（2021秋•上杭县期中）滑动变阻器铭牌上标有“20Ω，2A”字样，此变阻器的电阻变化范围是 0～20Ω ，允许通过的最大电流为 2A .
【答案】0～20Ω；2A。
【分析】根据对滑动变阻器铭牌含义的掌握分析答题。
【解答】解：变阻器铭牌的“20Ω，2A”表示此变阻器的电阻变化范围为0～20Ω，允许通过的最大电流是2A。
故答案为：0～20Ω；2A。
\l "_Tc846" 【题型3 滑动变阻器的使用】
12．（2022秋•姑苏区校级期末）如图所示，A为导线，BM、CN为两根相同的电阻丝，当滑片P向右移动，灯L的亮度不变，开关S应该（ ）
A．一定和A接触B．一定和B接触
C．一定和C接触D．和B、C接触均可
【答案】D
【分析】移动滑片时只有改变连入电路的电阻的长度，才能改变连入电路的电阻的大小，从而改变灯泡的亮度。
【解答】解：（1）S和A接触，MN电阻丝接入电路，P向右移动，MPN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗，不符合题意；
（2）S和B接触，BPN电阻丝接入电路，P向右移动时，BN的长度不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意；
（3）S和C接触，CPN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变，符合题意。
所以当滑片P向右移动，灯L的亮度不变，开关S接B或C均可。
故选：D。
13．（2023•庐江县三模）电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（ ）
A．A、B两个接线柱分别接入电路
B．B、C两个接线柱分别接入电路
C．A、C两个接线柱分别接入电路
D．以上连接方法都正确
【答案】B
【分析】电位器是变阻器的一种，其原理是靠改变连入电路中电阻的长度来改变电阻的，电位器的作用是通过改变电阻从而改变电路中的电流，电流越大时，灯泡越亮。
【解答】解：电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小。应将右边部分接入电路，即连接B、C。
故选：B。
14．（2023春•零陵区期中）如图所示，当滑动变阻器滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．
B．
C．
D．
【答案】D
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的；
滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变大，则下边的接线柱与滑片P之间电阻丝的长度变长。
【解答】解：AC、滑片向左移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故AC错误；
B、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故B错误；
D、滑片向左移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故D正确。
故选：D。
15．（2022秋•顺平县期末）如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m 接 a，n 接 bB．m 接 c，n 接 b
C．m 接 a，n 接 dD．m 接 c，n 接 d
【答案】C
【分析】滑动变阻器是靠改变接入电路的电阻丝的长度来工作的，一般采用“一上一下”接入电路。当滑片移动时，连入电路的电阻大小发生变化，由欧姆定律I＝可知，将引起电路中电流大小发生变化。
【解答】解：
A、当m接a，n接b时，相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A不符合题意；
B、当m接c，n接b时，滑片向右滑动时，接入电路的电阻变大，根据欧姆定律I＝可知，电路中电流变小，电灯会变暗，故B不符合题意；
C、当m接a，n接d时，滑片向右滑动时，接入电路的电阻变小，根据欧姆定律I＝可知，电路中电流变大，电灯会变亮，故C符合题意；
C、当m接c，n接d时，相当于往电路中接入一个定值电阻，无论滑片怎样移动，电路中的电流不变，则灯泡的亮度不变，故D不符合题意。
故选：C。
16．（2022秋•岳阳县期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮
【答案】D
【分析】（1）电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度；
（2）若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路；
（3）若只将a、b接入电路，滑片左边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变长，电阻变大，电路的电流将减小，据此判断灯泡亮度变化；
（4）若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变短，电阻变小，电路的电流将增大，据此判断灯泡亮度变化。
【解答】解：
AB、若只将a、c接入电路，电位器的全部电阻丝都接入电路，无论顺时针还是逆时针旋转触片d都不能改变电路的电流，所以不能改变灯泡的亮度，故AB错误；
C、若只将a、b接入电路，滑片左边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变长，电阻变大，电路的电流将减小，因此灯泡会变暗，故C错误；
D、若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针旋转触片d，电阻丝连入电路的长度变短，电阻变小，电路的电流将增大，因此灯泡会变亮，故D正确。
故选：D。
17．（2022秋•南开区校级期末）如图所示的变阻器，哪两种接法中向同一方向移动滑片时，电阻变化的效果是相同（ ）
A．甲和乙B．甲和丁C．丙和丁D．乙和丙
【答案】B
【分析】滑动变阻器的使用方法：选择“一上一下”接线柱；且与用电器串联使用；滑片远离使用的下接线柱时，接入电阻变大，反之电阻变小；据此回答即可。
【解答】解：甲、丁两个图中使用的都是左下接线柱，还都选择了一个上接线柱接入电路，连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝，当滑片都远离下接线柱（或向右）移动时，连入的电阻都变大，反之，连入的电阻都变小；
乙选择的都是两个下接线柱，无法改变电阻大小；
丙图中选择的是右下接线柱和一个上面的接线柱，连入电路的电阻丝都是右下接线柱到滑片之间的电阻丝，当滑片远离下接线柱（或向左）移动时，连入的电阻都变大，反之，连入的电阻都变小。
综合以上分析，向同一方向移动滑片，电阻的变化效果相同的是甲、丁。
故选：B。
18．（2020秋•大洼区期末）（多选）如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A．B．
C．D．
【答案】AD
【分析】（1）滑动变阻器和用电器串联，才能保护电路，才能改变用电器两端的电压和用电器中的电流。
（2）滑动变阻器的原理：靠改变接入电路中电阻丝的长度，改变连入电路的电阻，改变电路中的电流。
【解答】解：
A．分析电路可知，滑动变阻器和灯串联，所以可以改变灯的亮度，故A正确；
B．分析电路可知，小灯泡被短路灯不亮，所以当滑片移动时不能灯的亮度，故B错误；
C．分析电流可知，滑动变阻器全部接入电路，当移动滑片时不能改变接入电路的电阻，所以灯的亮度不变，故C错误；
D．分析电路可知，滑动变阻器和灯串联，当移动滑片时能改变接入电路的电阻，所以可以改变灯的亮度，故D正确。
故选：AD。
19．（2023•格尔木市一模）（多选）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系——改变定值电阻两端电压
B．探究电流与电阻的关系——使定值电阻两端电压成倍数变化
C．测量小灯泡的阻值——多次测量求平均值，减小实验误差
D．测量小灯泡的额定功率——调节小灯泡两端电压，使小灯泡在额定电压下发光
【答案】AD
【分析】（1）根据控制变量法的思路，结合滑动变阻器的使用目的可以确定滑动变阻器此时的作用；
（2）为了保护电路，闭合开关前，滑动变阻器应处于最大阻值处，探究电流与电阻的关系时滑动变阻器的作用一般有保护电路和保持定值电阻两端电压不变，找出普遍规律；
（3）由于电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流无关，所以为了防止测量的偶然性，往往采取多次测量求平均值的方法来减小误差；
（4）根据滑动变阻器使用目的，可以确定其在电路中的作用。
【解答】解：A、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变被测电阻两端电压，故A正确；
B、探究电流与电阻的关系时滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故B错误；
C、小灯泡的电阻受温度影响较大，不可以多测几组数据，通过求平均值来减小误差，故C错误；
D、在“伏安法”测小灯泡电功率的实验中，调节小灯泡两端电压，使小灯泡在额定电压下发光，故D正确。
故选：AD。
20．（2022秋•斗门区期末）如图所示为可调亮度台灯及其用于调光的电位器结构图，电位器应与灯泡 串联 （选填“串联”或“并联”），它是通过改变电阻片接入电路中的 长度 来改变其接入电路中的电阻，欲使滑片P顺时针转动时灯泡变暗，应将接线柱 2、3 接入电路。
【答案】串；长度；2、3。
【分析】（1）电位器的实质是滑动变阻器；
（2）串联在电路中能改变电路中电流的大小；
（3）顺时针转动旋钮时，灯泡变暗，电路中电流变小，电位器接入电路的电阻变大，接2、3线柱。
【解答】解：（1）电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；
（2）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的；
（3）欲使滑片P顺时针转动时灯泡变暗，顺时针转动旋钮时，灯泡变暗，电路中电流变小，电位器接入电路的电阻变大，接2、3线柱。
故答案为：串；长度；2、3。
21．（2023•盘龙区校级一模）中国的无人机技术发展迅速，水平居世界前沿，如图所示是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 滑动变阻器 ，这个装置用的时间长了，上面会聚集大量的灰尘使电路接触不良，这说明此时的灰尘属于 绝缘体 （选填“半导体”“导体”或“绝缘体”）。
【答案】滑动变阻器；绝缘体。
【分析】滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；
容易导电的是导体，不容易导电的是绝缘体。
【解答】解：电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是通过改变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的；
上面会聚集大量的灰尘而接触不良，这说明灰尘属于绝缘体。
故答案为：滑动变阻器；绝缘体。
22．（2022秋•徐汇区校级期末）在电学实验中，连接电路时开关应处于 断开 状态，电流表应在被测电路 串联 （选填“串联”或“并联”），电流应从电流表的 负 （选填“正”或“负”）接线柱流出。某滑动变阻器的铭牌上标有“50欧 1安”字样，其中“50欧”表示该滑动变阻器 最大电阻是50Ω ；“1安”表示该滑动变阻器 允许通过的最大电流是1A 。
【答案】断开；串联；负；最大电阻是50Ω；允许通过的最大电流是1A。
【分析】（1）为了保护电路，连接电路时开关应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入、负接线柱流出；
（2）滑动变阻器的铭牌上标的数据是滑动变阻器的最大阻值和允许通过的最大电流。
【解答】解：（1）在电学实验中，为了保护电路，连接电路时开关应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入、负接线柱流出；
（2）滑动变阻器铭牌标有“50Ω 1A”的含义是：“50Ω”表示滑动变阻器的最大电阻是50Ω，“1A”表示滑动变阻器允许通过的最大电流是1A。
故答案为：断开；串联；负；最大电阻是50Ω；允许通过的最大电流是1A。
23．（2023•宣威市校级模拟）如图中国的无人机技术水平居世界前沿。无人机的旋翼由电动机驱动，电动机的工作原理是通电导体在磁场中受力转动。操纵无人机飞行控制器的“调速”手柄。可改变飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 滑动变阻器 这个装置用的时间长了，上面会聚集大量的灰尘而接触不良，这说明灰尘属于 绝缘体 （选填“半导体”、导体”或“绝缘体”）
【答案】滑动变阻器；绝缘体。
【分析】滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；
容易导电的是导体，不容易导电的是绝缘体。
【解答】解：无人机上的“调速”手柄，与这个“调速”手柄联动的电路元件实质是一个滑动变阻器，它是通过改变电阻丝接入电路的长度来改变电阻，从而达到改变电路中电流大小的目的；
上面会聚集大量的灰尘而接触不良，这说明灰尘属于绝缘体。
故答案为：滑动变阻器；绝缘体。
24．（2023•城中区三模）请用笔画线代替导线，在图中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。
【答案】见解答图。
【分析】滑动变阻器要一上一下连接，根据滑片P向右端滑动时，电流表的示数变大，确定所选的接线柱。
【解答】解：由题意可知，要求滑片P向右端滑动时，电流表的示数变大，则滑动变阻器应接右下接线柱，并串联在电路中，如图所示：
25．（2023•凉山州模拟）如图所示是电位器示意图，请在A、B、C三个接线柱中选择两个连入电路，要求顺时针旋转滑片时灯泡变亮。
【答案】见解答图
【分析】顺时针旋转滑片时，灯泡变亮，说明顺时针旋转时，电位器连入电路的电阻变小，故将中间和上面的接线柱接入电路。
【解答】解：滑片顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，连入电路的电阻丝变短，一定是连入了上面的接线柱A和中间的接线柱B，如下图所示：
26．（2022秋•兴县校级期末）生活处处有创新。小华同学自己动手制作一个亮度可调的台灯。他所选的器材如下：两节干电池，一个小灯泡，若干导线，开关，一个废旧的电位器（实物如图甲，其内部结构如图乙）。小华设计了如图丙所示的电路，并根据电路图连接好各元件。
（1）电位器是通过改变接入电路中电阻的 长度 来改变电阻的，结合图甲和图乙，若要实现顺时针转动旋钮，台灯变亮，则图丙电路中M连接B引脚，N连接 A引脚 （选填“A引脚”、“B引脚”或“C引脚”）。
（2）小华连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。他拆开电位器外壳，发现碳膜电阻片（如图乙黑色弧形部分）磨损严重。这种电位器接在电路中，会造成 断路 （选填“断路”或者“短路”）。
（3）为了解决上述问题，小华将2B铅笔芯弄成粉末并将其涂抹在碳膜电阻片上，问题得到解决，用这种材料是因为铅笔芯内的石墨属于 导 体。
【答案】（1）长度；A引脚；（2）断路；（3）导。
【分析】（1）电位器的实质是滑动变阻器；要实现顺时针转动旋钮，台灯变亮，连入电路电阻变小，据此分析；
（2）碳膜电阻片磨损，电路不畅通；
（3）石墨是导体。
【解答】解：（1）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的；
由图可知，要实现顺时针转动旋钮，台灯变亮，说明电位器连入电路的电阻变小，则图丙电路中M连接B引脚，N连接A引脚；
（2）由题意可知，电位器的碳膜电阻片磨损严重，这种电位器接在电路中，会使电位器的电流不畅，会造成断路；
（3）石墨是良好的导体材料，涂抹在碳膜电阻片上可以将碳膜片修复。
故答案为：（1）长度；A引脚；（2）断路；（3）导。
27．（2023春•二道区校级期末）用滑动变阻器改变小灯泡的亮度：
（1）要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框中画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到 A （填“A”或“B”）端。
（3）想使小灯泡变亮，滑片应向 右 （填“左”或“右”）端滑动，电流表的示数将 变大 。
（4）开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是 滑片接触不良 。
【答案】（1）见解析；（2）A；（3）右；变大；（4）滑片接触不良。
【分析】（1）滑动变阻器应与被控制的灯泡串联，根据滑动变阻器向左移动，只能使灯L亮度变暗确定其接线情况；
（2）开关闭合前，滑动变阻器的滑动片P应滑到最大值处；
（3）根据灯泡变亮判断电路中电流变化，从而判断滑片的移动方向；
（4）根据小灯泡的亮暗判断具体情况。
【解答】解：（1）滑动变阻器改变小灯泡的亮度，所以滑动变阻器应“一上一下”连接，并与灯泡串联，滑动变阻器向左移动，只能使灯L亮度变暗，说明电路中电流变小，电阻变大，所以应将滑片右侧电阻丝接入电路中，由此连接实物并画出电路图，如图所示：
（2）为了保护电路，开关闭合前，滑动变阻器的滑动片P应滑到阻值最大处，即A端；
（3）想使小灯泡变亮，应使电路中电流变大，即电流表示数变大，应减小滑动变阻器连入电路的阻值，故滑片应向右滑动；
（4）缓慢移动滑片P时，看到灯忽亮忽熄，这可能是滑片接触不良造成的。
故答案为：（1）见解析；（2）A；（3）右；变大；（4）滑片接触不良。
28．（2022秋•温江区校级期中）某科技小组设计了一个自动雨刮器控制系统，其刮水的速度能够随着雨量的大小而相应地发生变化，雨停后，刮水器自动停止工作。如图所示，图a是由一组手指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路。
（1）将检测网竖立并浸入雨水中不同深度处进行实验，记录数据如下：
①雨水检测金属网在电路中起到的作用更类似于 滑动变阻器 （选填“开关”或“滑动变阻器”）。
②根据表中的现象和数据，解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大，检测金属网浸入雨水部分变大， 电流变大，电动机转速变快 ；
（2）活动小组发现无雨水时，电动机不能工作，无法实现无雨时车窗的清洗，于是增加了一个电路元件
改进了电路，将“”和“增加的元件”连入电路ab间，绘制在图c中。
（3）根据活动小组的上述设计，无雨水时能不能改变刮水器刮水的速度？ 不能 。
【答案】（1）①滑动变阻器；②电流变大，电动机转速变快；
（2）金属网与增加的元件（开光）并联；见解答图；
（3）不能。
【分析】（1）①滑动变阻器可以通过改变接入电路中的电阻，从而改变电流和电压；
②分析雨量变大后金属网浸入深度的变化，根据表格确定电流变化，最后“电动机的转速与电流的关系”分析电动机的转速变化即可；
（2）没有雨水时，电动机不能工作，其原因是a、b两点之间为断路。要使其在无雨时可以工作，可以在ab之间增加一个开关雨金属网并联；
（3）根据欧姆定律可知无雨水时通过电路的电变化变，进一步判断电动机转速和刮水器刮水的速度的变化。
【解答】解：（1）①根据表格可知，金属网可以改变电路中的电流，其作用类似于滑动变阻器；
②根据表中的现象和数据可知，刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是：雨量变大，检测金属网浸入雨水部分变大，电流变大，电动机转速变快；
（2）没有雨水时，电动机不能工作，其原因是a、b两点之间为断路。要使其在无雨时可以工作，可以在ab之间增加一个开关与金属网并联，如下图所示：
；
（3）根据欧姆定律可知无雨水时通过电路的电流不变，电动机转速不变，不能改变刮水器刮水的速度。
故答案为：（1）①滑动变阻器；②电流变大，电动机转速变快；
（2）金属网与增加的元件（开光）并联；见解答图；
（3）不能。
检测浸入雨水中部分
未浸入
浸入
浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
相关试卷
人教版（2024）九年级全册第4节 变阻器优秀当堂检测题： 这是一份人教版（2024）九年级全册<a href="/wl/tb_c83769_t7/?tag_id=28" target="_blank">第4节 变阻器优秀当堂检测题</a>，文件包含164变阻器考点解读原卷版docx、164变阻器考点解读解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。
人教版九年级物理全一册同步考点专题训练16.4变阻器(原卷版+解析)： 这是一份人教版九年级物理全一册同步考点专题训练16.4变阻器(原卷版+解析)，共35页。试卷主要包含了认电变阻器，滑动变阻器，电阻箱等内容，欢迎下载使用。
物理九年级全册第十六章 电压 电阻第4节 变阻器精品同步达标检测题： 这是一份物理九年级全册<a href="/wl/tb_c83769_t7/?tag_id=28" target="_blank">第十六章 电压 电阻第4节 变阻器精品同步达标检测题</a>，文件包含分层练习人教版初中物理九年级全册164变阻器原卷版docx、分层练习人教版初中物理九年级全册164变阻器解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。
