人教版八年级物理上册同步(拓展)学讲练测大讲义专题4.6《光现象》单元作图类问题精炼(重点)(原卷版+解析)
展开
这是一份人教版八年级物理上册同步(拓展)学讲练测大讲义专题4.6《光现象》单元作图类问题精炼(重点)(原卷版+解析)，共15页。

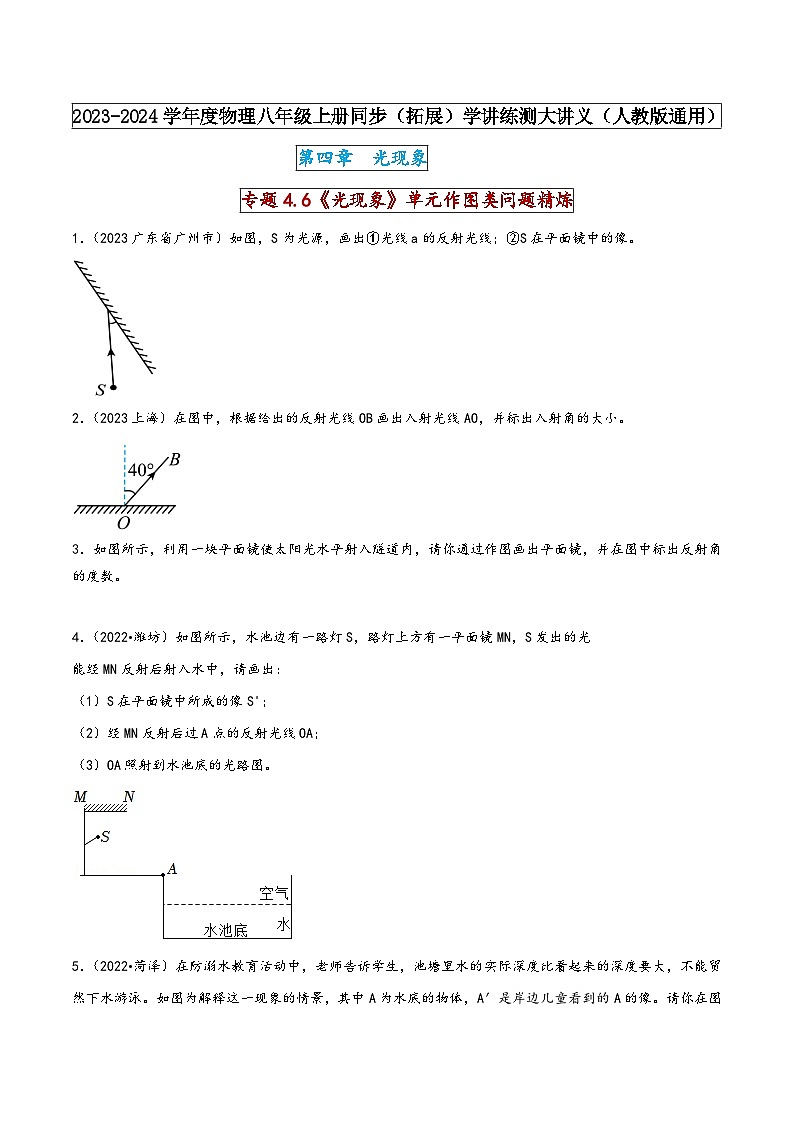

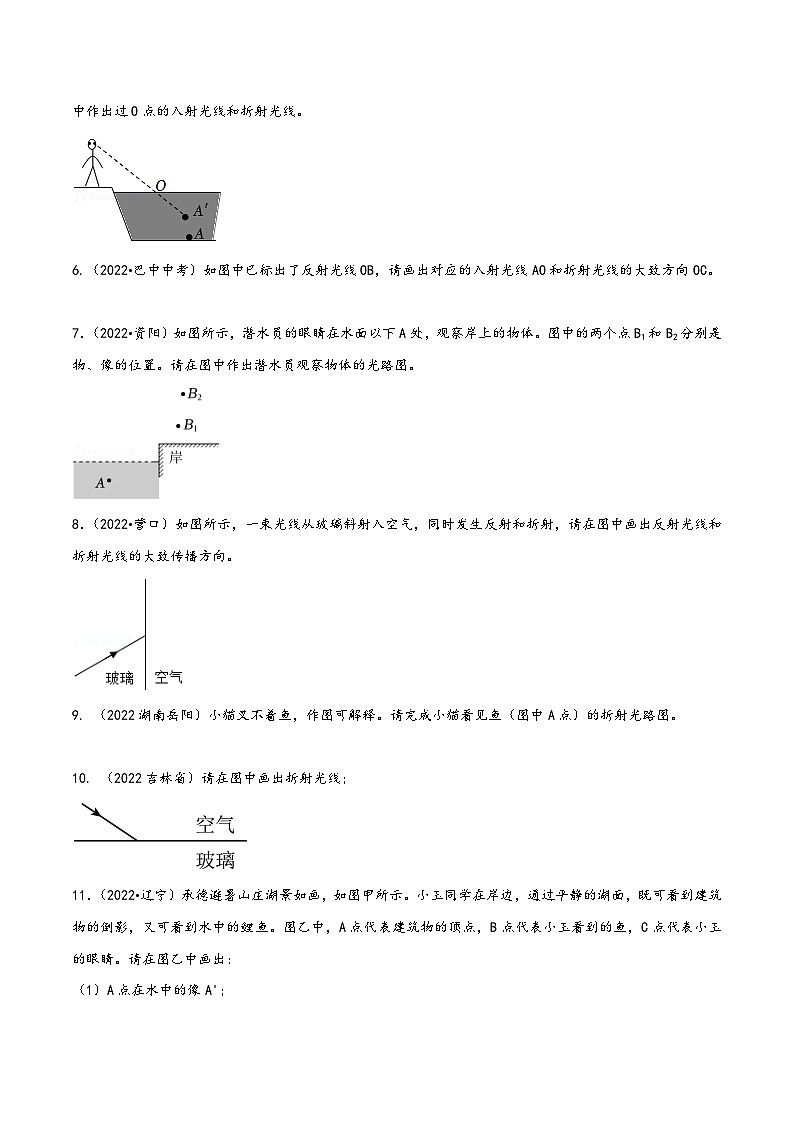

2023-2024学年度物理八年级上册同步（拓展）学讲练测大讲义（人教版通用）第四章 光现象专题4.6《光现象》单元作图类问题精炼1．（2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。 2．（2023上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。3．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。4．（2022•潍坊）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S'；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。5．（2022•菏泽）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。6.（2022•巴中中考）如图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。7．（2022•资阳）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。8．（2022•营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。9. （2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。10. （2022吉林省）请在图中画出折射光线；11．（2022•辽宁）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；（3）鱼的大致位置B’并完成看到B'的光路图。12.（2022•宿迁）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。13. （2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。14. （2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。15．（2022•上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。16. （2022•贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线） 17．“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。18.如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。19．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请大致作出入射光线和对应的反射光线。20. （2022四川自贡）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。21.一束白光斜射到三棱镜O点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。请在图中从O点开始画出黄色光a和蓝色光b的大致光路。 2023-2024学年度物理八年级上册同步（拓展）学讲练测大讲义（人教版通用）第四章 光现象专题4.6《光现象》单元作图类问题精炼1．（2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。 【答案】如图所示。 【解析】过镜面作出点S的对称点S'，即为S在平面镜中的像，连接S和入射点O并延长，S'O即为反射光线，如图所示。2．（2023上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。【答案】如图所示。【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO，如答案图所示。3．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。【答案】如图所示。【解析】图中给出了入射光线和反射光线，根据反射角等于入射角的关系做入射光线和反射光线的角平分线，即为法线；过入射点作法线的垂线即为平面镜的位置；入射光线与水平面成60°，水平射入隧道内，即入射光线和反射光线夹角为120°，则反射角为60°.4．（2022•潍坊）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S'；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。【答案】见解析。【解析】（1）作出发光点S关于平面镜的对称点，即为像点S′；（2）连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线；（3）首先过入射点画出法线，然后根据折射光线和入射光线分居法线两侧，折射角小于入射角，在法线的水中画出折射光线，如图所示：5．（2022•菏泽）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。【答案】见解析。【解析】水底的物体A反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是A′点，连接眼睛与O点即为折射光线，连接AO即为入射光线，如图所示：6.（2022•巴中中考）如图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。【答案】见解析。【解析】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线左侧的空气中画出入射光线OA，方向指向入射点，然后再根据折射角小于入射角在水中法线的右侧画出折射光线OC，如图所示：7．（2022•资阳）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。【答案】见解析。【解析】连接AB2两点（空气中用虚线，水中用实线）与水面相交，则交点O为入射点；连接B1O即为入射光线，OA为折射光线，如下图所示：8．（2022•营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。【答案】见解析。【解析】过入射点O作垂直于界面的法线，根据反射角等于入射角，在法线上侧的玻璃中作出反射光线；当光由玻璃斜射进入空气中时，折射光线远离法线，折射角大于入射角，在法线上侧的空气中作出折射光线，如下图所示：。9. （2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。【答案】如图所示。【解析】从A点反射的光传播到水和空气的交界面处，会发生折射，折射光线偏离法线折射，折射角大于入射角，折射光线的反向延长线的A′点就是虚像的位置，作图如下。10. （2022吉林省）请在图中画出折射光线；【答案】如图所示。【解析】首先过入射点做出法线，由于光从空气斜射入玻璃中，所以，折射角小于入射角，即折射光线靠近法线，故光路大致如图。11．（2022•辽宁）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；（3）鱼的大致位置B’并完成看到B'的光路图。【答案】见解析。【解析】（1）作出发光点A关于水面的对称点，即为其所成的像A′，如图所示：（2）连接A′C，与水面交于O'，则O’C为反射光线，连接AO'为入射光线，如图所示：（3）鱼所反射的光，经界面折射后射到小玉的眼睛里，小玉逆着射来的光线看去，看到的是鱼的虚像，事实上鱼的真正位置在其虚像B的下方B′点处，连接BC，与水面的交点O即为折射点，然后过折射点垂直于界面作出法线，然后连接B′O、OC，则B′O为入射光线，OC为折射光线，如图所示：12.（2022•宿迁）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。【答案】见解析。【解析】根据像与物关于平面镜对称，先分别作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像A'B'，如图所示：13. （2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。【答案】如图所示【解析】一束光从水中射向水面O点，过O点作垂直于分界面的一条虚线，即法线，根据光的反射定律可知，反射光线与入射光线分居法线两侧，且反射角等于入射角，据此画出反射光线；根据光的折射定律可知，折射光线与入射光线分居法线两侧且不在同一介质中，由于光从水中射入空气，所以折射角大于入射角，据此画出折射光线。14. （2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。【答案】如图所示。【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示。15．（2022•上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。【答案】见解析。【解析】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：16. （2022•贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线） 【答案】见解析。【解析】首先画出法线，然后根据折射规律画出折射光线。光从空气斜射入水中，所以折射角小于入射角。如图所示：17．“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。【答案】如图所示。【解析】在水中，鱼饵灯发出的光线入射到O点，在水面发生折射，折射光线进入人眼，折射光线好像是从虚像M′上发出的，使小明感觉鱼饵灯刚好被浮标挡住。18.如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。【答案】见解析。【解析】先过入射点垂直于镜面作出法线，根据反射角等于入射角作出其反射光线（且根据图中的角度可知反射光线于入射光线垂直）；再根据当光从空气斜射入水中时，折射角小于入射角，连接眼睛和折射点，作出折射光线，如下图所示：19．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请大致作出入射光线和对应的反射光线。【答案】见解析。【解析】先过折射点O垂直水面作出法线，在法线左侧的水中画出入射光线，方向指向入射点，注意折射角大于入射角；根据反射角等于入射角，在法线右侧的水中画出反射光线，方向指向水中，如图所示：20. （2022四川自贡）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。【答案】如图所示【解析】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示。21.一束白光斜射到三棱镜O点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。请在图中从O点开始画出黄色光a和蓝色光b的大致光路。【答案】如图所示。白光红光紫光O黄光a蓝光b【解析】太阳光通过三棱镜后，依次分解成红、橙、黄、绿、蓝、靛、紫七种颜色这种现象叫色散。记住七色光的顺序十分重要。
2023-2024学年度物理八年级上册同步（拓展）学讲练测大讲义（人教版通用）第四章 光现象专题4.6《光现象》单元作图类问题精炼1．（2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。 2．（2023上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。3．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。4．（2022•潍坊）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S'；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。5．（2022•菏泽）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。6.（2022•巴中中考）如图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。7．（2022•资阳）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。8．（2022•营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。9. （2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。10. （2022吉林省）请在图中画出折射光线；11．（2022•辽宁）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；（3）鱼的大致位置B’并完成看到B'的光路图。12.（2022•宿迁）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。13. （2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。14. （2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。15．（2022•上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。16. （2022•贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线） 17．“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。18.如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。19．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请大致作出入射光线和对应的反射光线。20. （2022四川自贡）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。21.一束白光斜射到三棱镜O点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。请在图中从O点开始画出黄色光a和蓝色光b的大致光路。 2023-2024学年度物理八年级上册同步（拓展）学讲练测大讲义（人教版通用）第四章 光现象专题4.6《光现象》单元作图类问题精炼1．（2023广东省广州市）如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像。 【答案】如图所示。 【解析】过镜面作出点S的对称点S'，即为S在平面镜中的像，连接S和入射点O并延长，S'O即为反射光线，如图所示。2．（2023上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。【答案】如图所示。【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO，如答案图所示。3．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。【答案】如图所示。【解析】图中给出了入射光线和反射光线，根据反射角等于入射角的关系做入射光线和反射光线的角平分线，即为法线；过入射点作法线的垂线即为平面镜的位置；入射光线与水平面成60°，水平射入隧道内，即入射光线和反射光线夹角为120°，则反射角为60°.4．（2022•潍坊）如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S'；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。【答案】见解析。【解析】（1）作出发光点S关于平面镜的对称点，即为像点S′；（2）连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线；（3）首先过入射点画出法线，然后根据折射光线和入射光线分居法线两侧，折射角小于入射角，在法线的水中画出折射光线，如图所示：5．（2022•菏泽）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。如图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。【答案】见解析。【解析】水底的物体A反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是A′点，连接眼睛与O点即为折射光线，连接AO即为入射光线，如图所示：6.（2022•巴中中考）如图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。【答案】见解析。【解析】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线左侧的空气中画出入射光线OA，方向指向入射点，然后再根据折射角小于入射角在水中法线的右侧画出折射光线OC，如图所示：7．（2022•资阳）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。【答案】见解析。【解析】连接AB2两点（空气中用虚线，水中用实线）与水面相交，则交点O为入射点；连接B1O即为入射光线，OA为折射光线，如下图所示：8．（2022•营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。【答案】见解析。【解析】过入射点O作垂直于界面的法线，根据反射角等于入射角，在法线上侧的玻璃中作出反射光线；当光由玻璃斜射进入空气中时，折射光线远离法线，折射角大于入射角，在法线上侧的空气中作出折射光线，如下图所示：。9. （2022湖南岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。【答案】如图所示。【解析】从A点反射的光传播到水和空气的交界面处，会发生折射，折射光线偏离法线折射，折射角大于入射角，折射光线的反向延长线的A′点就是虚像的位置，作图如下。10. （2022吉林省）请在图中画出折射光线；【答案】如图所示。【解析】首先过入射点做出法线，由于光从空气斜射入玻璃中，所以，折射角小于入射角，即折射光线靠近法线，故光路大致如图。11．（2022•辽宁）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；（3）鱼的大致位置B’并完成看到B'的光路图。【答案】见解析。【解析】（1）作出发光点A关于水面的对称点，即为其所成的像A′，如图所示：（2）连接A′C，与水面交于O'，则O’C为反射光线，连接AO'为入射光线，如图所示：（3）鱼所反射的光，经界面折射后射到小玉的眼睛里，小玉逆着射来的光线看去，看到的是鱼的虚像，事实上鱼的真正位置在其虚像B的下方B′点处，连接BC，与水面的交点O即为折射点，然后过折射点垂直于界面作出法线，然后连接B′O、OC，则B′O为入射光线，OC为折射光线，如图所示：12.（2022•宿迁）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。【答案】见解析。【解析】根据像与物关于平面镜对称，先分别作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像A'B'，如图所示：13. （2022广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。【答案】如图所示【解析】一束光从水中射向水面O点，过O点作垂直于分界面的一条虚线，即法线，根据光的反射定律可知，反射光线与入射光线分居法线两侧，且反射角等于入射角，据此画出反射光线；根据光的折射定律可知，折射光线与入射光线分居法线两侧且不在同一介质中，由于光从水中射入空气，所以折射角大于入射角，据此画出折射光线。14. （2022湖北十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。【答案】如图所示。【解析】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示。15．（2022•上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。【答案】见解析。【解析】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：16. （2022•贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚线表示法线） 【答案】见解析。【解析】首先画出法线，然后根据折射规律画出折射光线。光从空气斜射入水中，所以折射角小于入射角。如图所示：17．“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。【答案】如图所示。【解析】在水中，鱼饵灯发出的光线入射到O点，在水面发生折射，折射光线进入人眼，折射光线好像是从虚像M′上发出的，使小明感觉鱼饵灯刚好被浮标挡住。18.如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。【答案】见解析。【解析】先过入射点垂直于镜面作出法线，根据反射角等于入射角作出其反射光线（且根据图中的角度可知反射光线于入射光线垂直）；再根据当光从空气斜射入水中时，折射角小于入射角，连接眼睛和折射点，作出折射光线，如下图所示：19．如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请大致作出入射光线和对应的反射光线。【答案】见解析。【解析】先过折射点O垂直水面作出法线，在法线左侧的水中画出入射光线，方向指向入射点，注意折射角大于入射角；根据反射角等于入射角，在法线右侧的水中画出反射光线，方向指向水中，如图所示：20. （2022四川自贡）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。【答案】如图所示【解析】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示。21.一束白光斜射到三棱镜O点，经折射后白光被分解为七种颜色的单色光，如图所示（图中只标注了其中两种色光的光路）。请在图中从O点开始画出黄色光a和蓝色光b的大致光路。【答案】如图所示。白光红光紫光O黄光a蓝光b【解析】太阳光通过三棱镜后，依次分解成红、橙、黄、绿、蓝、靛、紫七种颜色这种现象叫色散。记住七色光的顺序十分重要。
