人教版八年级上册物理 第四章 光现象复习 学案

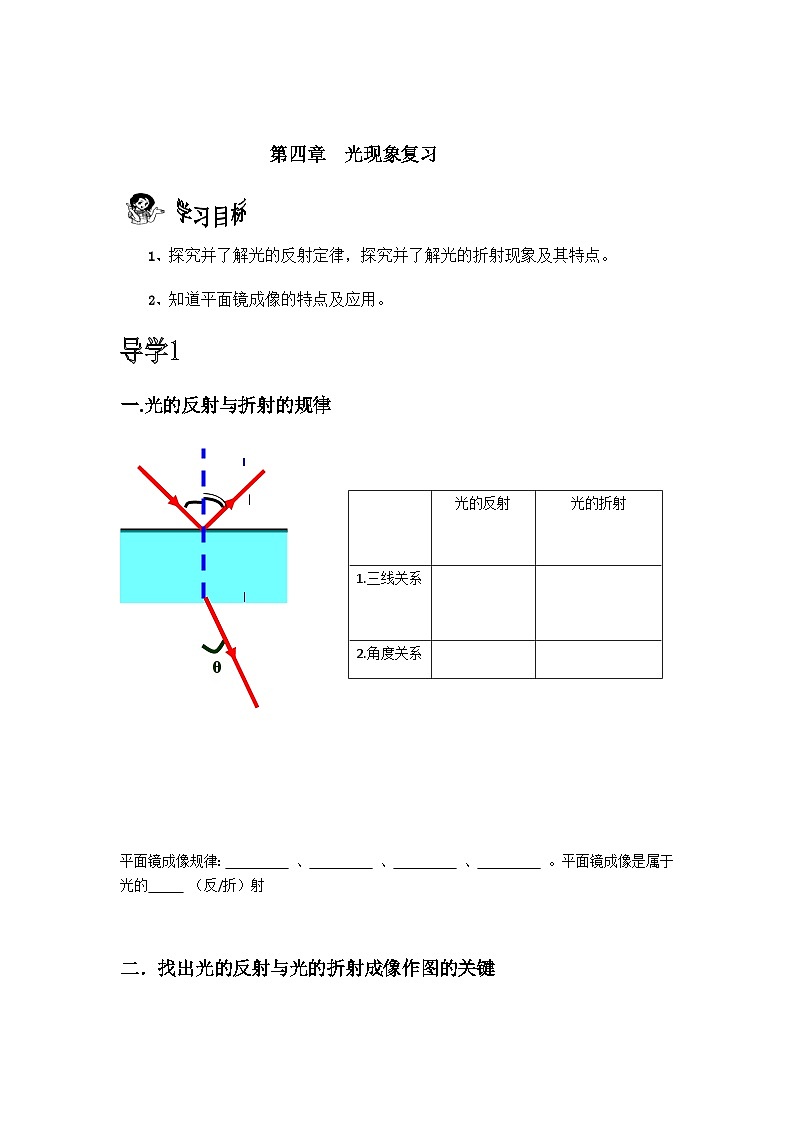

第四章  光现象复习

1、探究并了解光的反射定律，探究并了解光的折射现象及其特点。

2、知道平面镜成像的特点及应用。

一.光的反射与折射的规律

平面镜成像规律：          、          、          、          。平面镜成像是属于光的      （反/折）射

二．找出光的反射与光的折射成像作图的关键

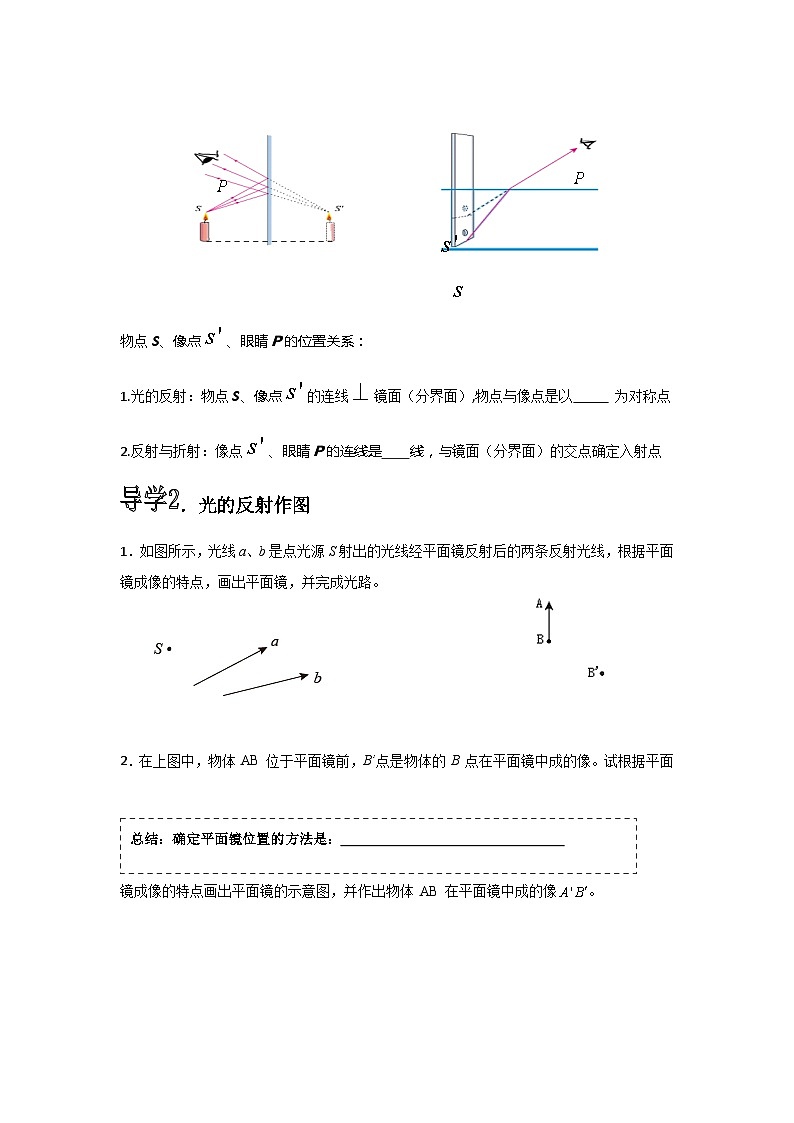

物点S、像点、眼睛P的位置关系：

1.光的反射：物点S、像点的连线镜面（分界面）,物点与像点是以      为对称点

2.反射与折射：像点、眼睛P的连线是    线，与镜面（分界面）的交点确定入射点

．光的反射作图

1．如图所示，光线a、b是点光源S射出的光线经平面镜反射后的两条反射光线，根据平面镜成像的特点，画出平面镜，并完成光路。

2．在上图中，物体 AB 位于平面镜前，B’点是物体的 B 点在平面镜中成的像。试根据平面镜成像的特点画出平面镜的示意图，并作出物体 AB 在平面镜中成的像。

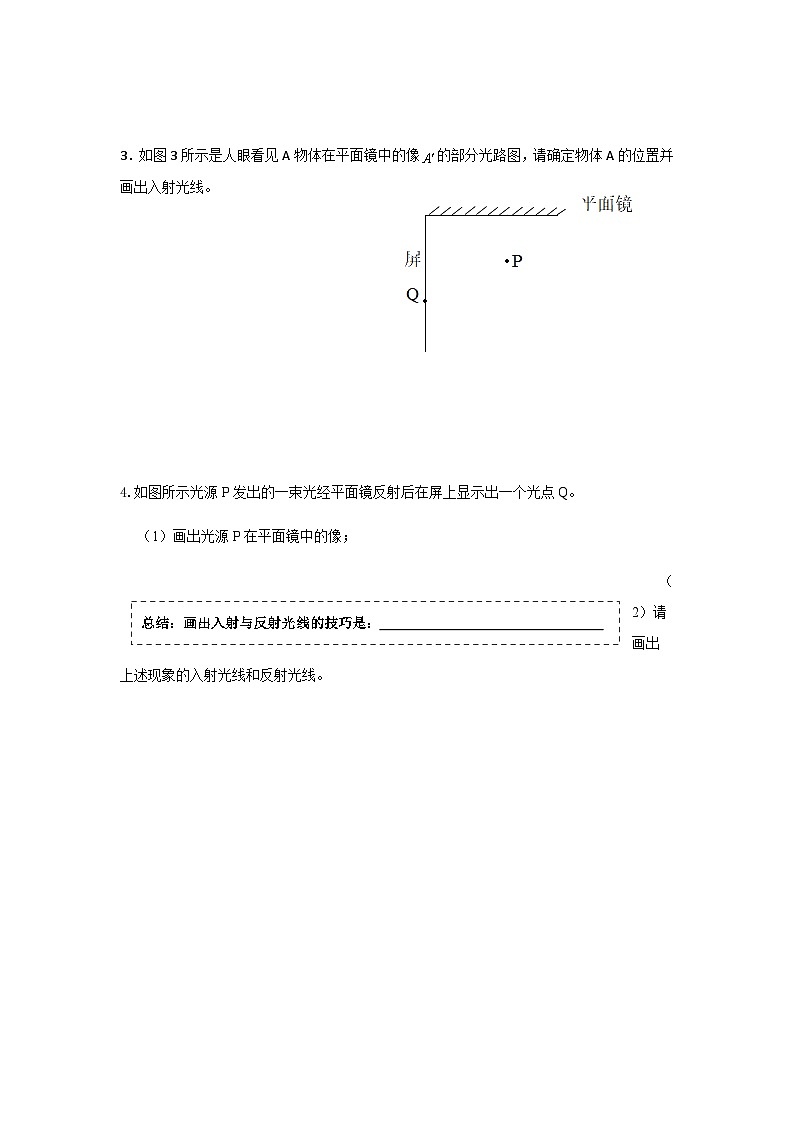

3．如图3所示是人眼看见A物体在平面镜中的像的部分光路图，请确定物体A的位置并画出入射光线。

4.如图所示光源P发出的一束光经平面镜反射后在屏上显示出一个光点Q。

（1）画出光源P在平面镜中的像；

（2）请画出上述现象的入射光线和反射光线。

5．按要求作图（请保留作图痕迹）。图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。

6．（1）某次实验时，小明的眼睛在A处看到发光点S在玻璃板中的像S′位置如图所示。请作出发光点S的位置，并完成光路图（保留作图痕迹）

．光的折射作图

7．如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。

8．小敏一家周末到极地海洋世界去游玩，走在水底半圆形透明通道中，她透过透明的玻璃看到很多海洋鱼类在水中遨游，如图甲所示。若小敏的眼睛在B处，一条小丑鱼的像在A处，请在图乙作出小敏看到小丑鱼大致位置的光路图（O点是半圆的圆心）。

9．如图所示。平静水面上方的小鸟和水中的小鱼分别位于 A、B 位置，在 C 点的人看到它们在水中的像 A′和 B′恰好重合。请画出小鸟在水中的像 A′的位置和人眼看到小鱼的光路图。

10.酒店里扎啤杯的玻璃杯壁往往很厚(如图1所示)，其实这种设计是为了创设一种视觉效果，从侧面看时让你感觉杯壁很薄，酒很多。图2为酒杯的俯视图，AB为酒杯内壁一点A发出的光线，请你画出AB经杯壁折射后的光线的大致位置，并确定A点像的大致位置，使人逆着折射光线看去感觉杯壁很薄。

11.如图所示，水面上方有一发光点S，在水中的人（眼晴用“·”表示）看到发光点的位置在A处．在图中画出：

（1）发光点S通过水面反射成的像．

（2）S发出的光线，经水面折射到达眼睛

的光路．（要求：保留作图痕迹）

（3）光线a经水面反射的光线，并标出反射角r．
