2024年广东省东莞市石碣镇联考中考一模物理试题（解析版）
展开
这是一份2024年广东省东莞市石碣镇联考中考一模物理试题（解析版），共20页。

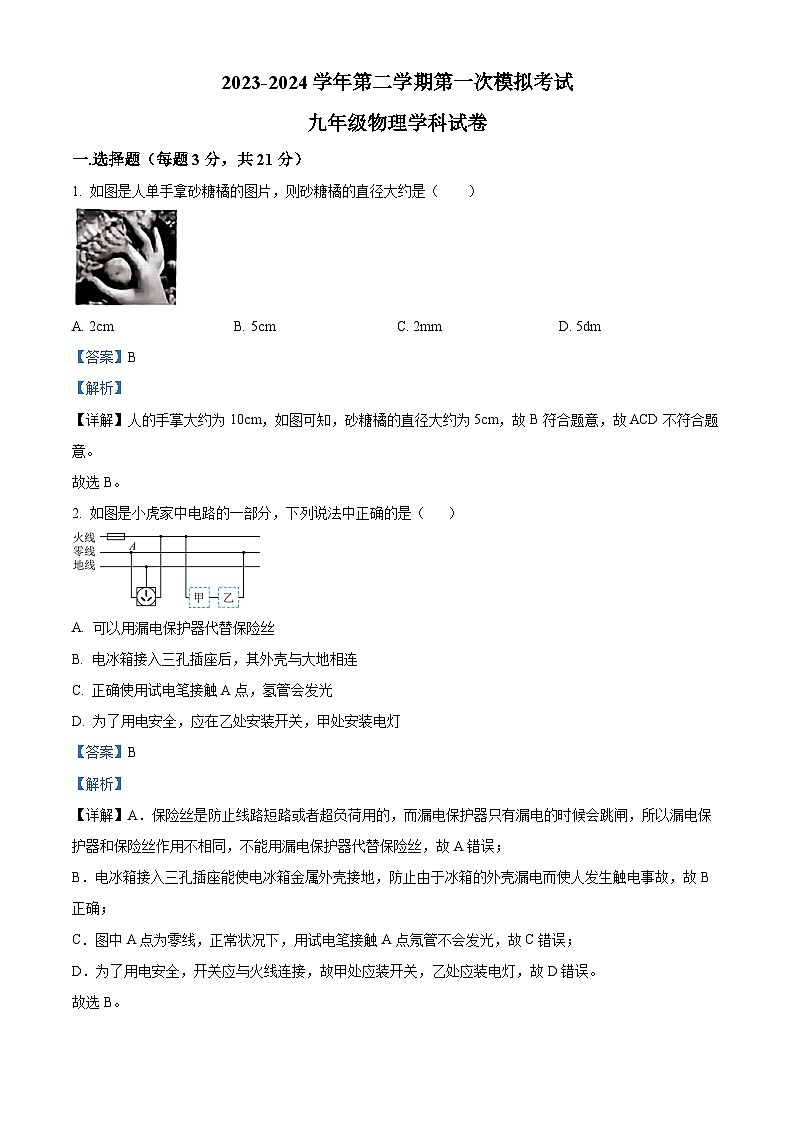

1. 如图是人单手拿砂糖橘的图片，则砂糖橘的直径大约是（ ）
A. 2cmB. 5cmC. 2mmD. 5dm
【答案】B
【解析】
【详解】人的手掌大约为10cm，如图可知，砂糖橘的直径大约为5cm，故B符合题意，故ACD不符合题意。
故选B。
2. 如图是小虎家中电路的一部分，下列说法中正确的是（ ）
A. 可以用漏电保护器代替保险丝
B. 电冰箱接入三孔插座后，其外壳与大地相连
C. 正确使用试电笔接触A点，氢管会发光
D. 为了用电安全，应在乙处安装开关，甲处安装电灯
【答案】B
【解析】
【详解】A．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，不能用漏电保护器代替保险丝，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故B正确；
C．图中A点为零线，正常状况下，用试电笔接触A点氖管不会发光，故C错误；
D．为了用电安全，开关应与火线连接，故甲处应装开关，乙处应装电灯，故D错误。
故选B。

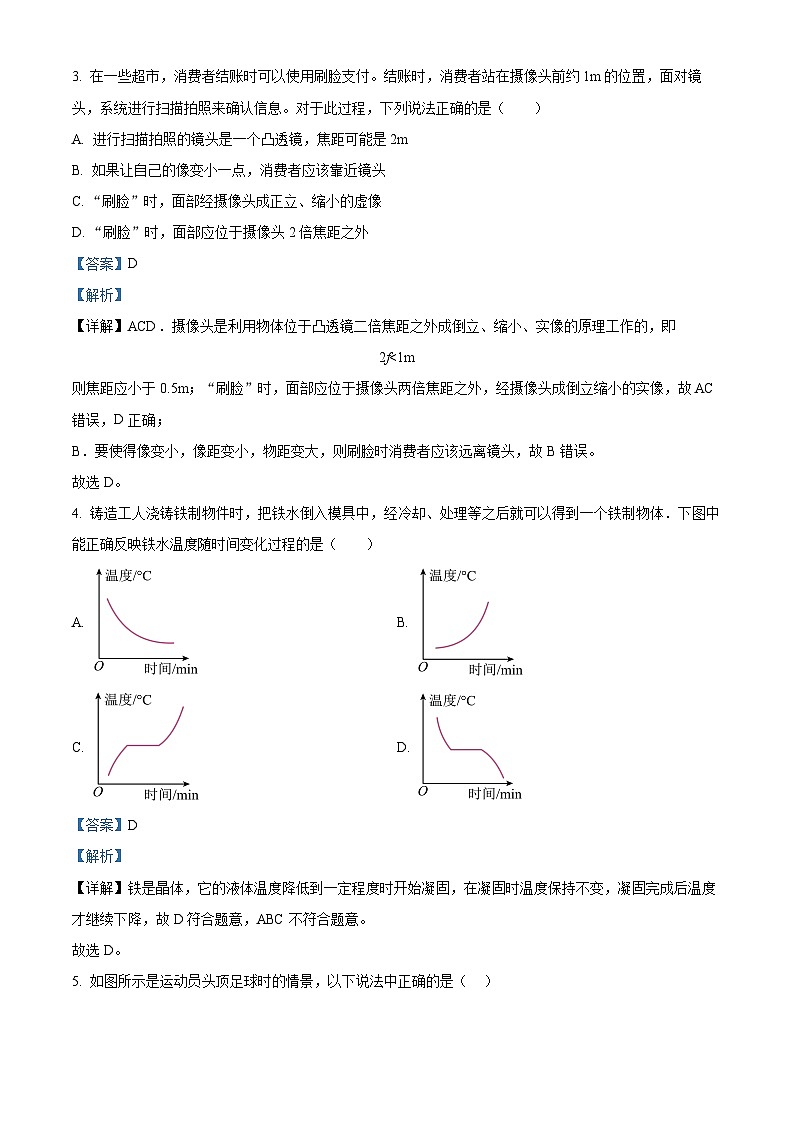

3. 在一些超市，消费者结账时可以使用刷脸支付。结账时，消费者站在摄像头前约1m的位置，面对镜头，系统进行扫描拍照来确认信息。对于此过程，下列说法正确的是（ ）
A. 进行扫描拍照的镜头是一个凸透镜，焦距可能是2m
B. 如果让自己的像变小一点，消费者应该靠近镜头
C. “刷脸”时，面部经摄像头成正立、缩小的虚像
D. “刷脸”时，面部应位于摄像头2倍焦距之外
【答案】D
【解析】
【详解】ACD．摄像头是利用物体位于凸透镜二倍焦距之外成倒立、缩小、实像的原理工作的，即
2f<1m
则焦距应小于0.5m；“刷脸”时，面部应位于摄像头两倍焦距之外，经摄像头成倒立缩小的实像，故AC错误，D正确；
B．要使得像变小，像距变小，物距变大，则刷脸时消费者应该远离镜头，故B错误。
故选D。
4. 铸造工人浇铸铁制物件时，把铁水倒入模具中，经冷却、处理等之后就可以得到一个铁制物体．下图中能正确反映铁水温度随时间变化过程的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】铁是晶体，它的液体温度降低到一定程度时开始凝固，在凝固时温度保持不变，凝固完成后温度才继续下降，故D符合题意，ABC不符合题意。
故选D。

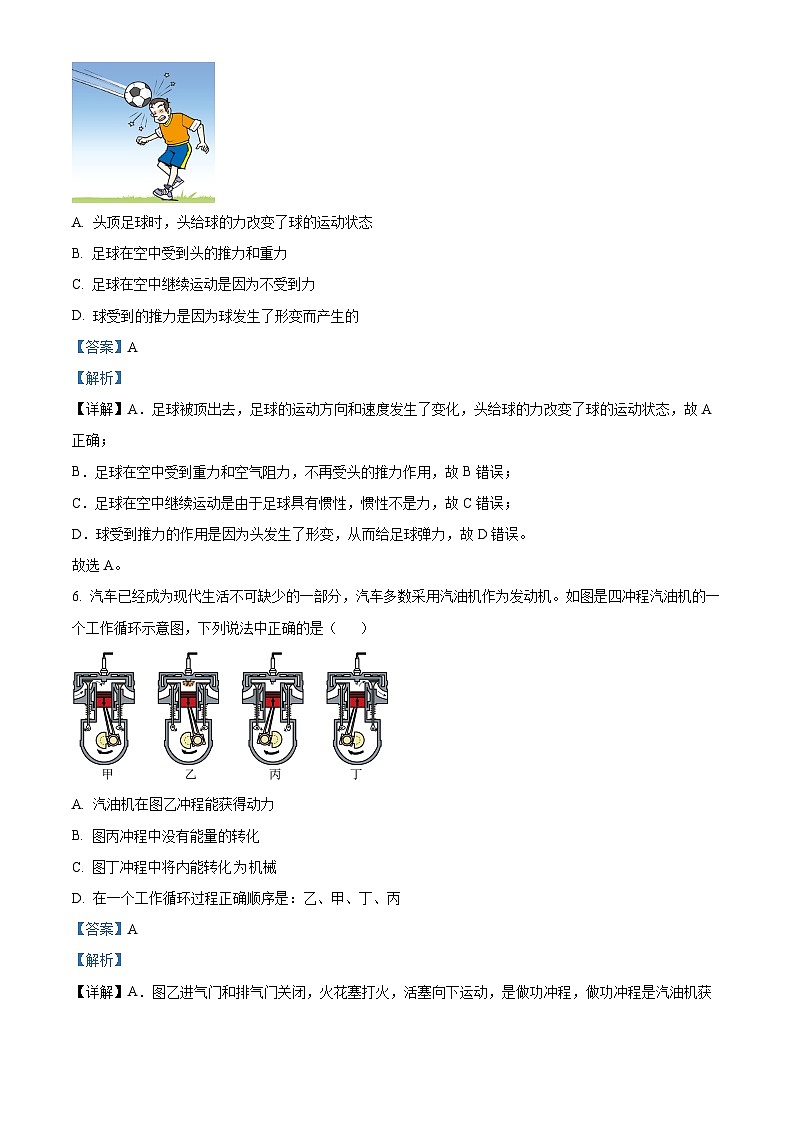

5. 如图所示是运动员头顶足球时的情景，以下说法中正确的是（ ）
A. 头顶足球时，头给球的力改变了球的运动状态
B. 足球在空中受到头的推力和重力
C. 足球在空中继续运动是因为不受到力
D. 球受到的推力是因为球发生了形变而产生的
【答案】A
【解析】
【详解】A．足球被顶出去，足球的运动方向和速度发生了变化，头给球的力改变了球的运动状态，故A正确；
B．足球在空中受到重力和空气阻力，不再受头的推力作用，故B错误；
C．足球在空中继续运动是由于足球具有惯性，惯性不是力，故C错误；
D．球受到推力的作用是因为头发生了形变，从而给足球弹力，故D错误。
故选A。
6. 汽车已经成为现代生活不可缺少的一部分，汽车多数采用汽油机作为发动机。如图是四冲程汽油机的一个工作循环示意图，下列说法中正确的是（ ）
A. 汽油机在图乙冲程能获得动力
B. 图丙冲程中没有能量的转化
C. 图丁冲程中将内能转化机械
D. 在一个工作循环过程正确顺序是：乙、甲、丁、丙
【答案】A
【解析】
【详解】A．图乙进气门和排气门关闭，火花塞打火，活塞向下运动，是做功冲程，做功冲程是汽油机获得动力的冲程，故A正确；
B．图丙进气门和排气门关闭，活塞向上运动，是压缩冲程，压缩冲程中机械能转化为内能，故B错误；
C．图丁进气门关闭，排气门打开，活塞向上运动，是排气冲程，不是将内能转化为机械，故C错误；
D．图甲进气门打开，排气门关闭，活塞向下运动，是吸气冲程，在一个工作循环过程正确顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，即甲、丁、乙、丙，故D错误。
故选A。
7. 小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，湿敏电阻R的阻值越大
B. 空气湿度越大，电压表示数越小
C. 空气湿度增大时，电压表示数不变
D. 当电压表示数为2.4V时，空气湿度为60%
【答案】D
【解析】
【详解】A．由图乙可知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
BC．由甲图可知，两电阻串联，电压表测量R0的电压，空气湿度越大，湿敏电阻R的阻值越小，根据串联分压可知，R的电压变小，总电压不变，根据串联电压规律可知，R0的电压变大，电压表示数变大，故BC错误；
D．当电压表示数为2.4V时，电路中的电流为
R的电压为
R的电阻为
由乙图可知，当R的阻值为15Ω时，空气湿度为60%，故D正确。
故选D。
二．填空题（每空1分，共21分）
8. 如图甲，人说话时，用手摸喉咙感觉喉咙在动，说明声音是由物体的_________产生的；乙图中把玻璃罩内的空气抽出的过程中，听到闹钟发出的响声越来越弱，说明__________不能传播声音；丙图中击打鼓时的情景，用力越大，听到声音的__________（选填“音调”“响度”“音色”）越大。
【答案】 ①. 振动 ②. 真空 ③. 响度
【解析】
【详解】[1]声音是由物体振动产生的，人说话时声音是由声带的振动产生的，所以用手摸喉咙感觉喉咙在动。
[2]把正在发声闹钟放在玻璃罩内，逐渐抽出罩内空气，传声的介质逐渐减少，铃声越来越小，说明真空不能传声。
[3]声音的响度与振动幅度有关，越用力敲鼓，鼓的振幅越大，发生声音的响度越大。
9. 太阳内部的原子核发生______（选填“裂变”、“聚变”）从而释放能量，太阳能是______（选填“可再生”或“不可再生”）能源，具有安全、清洁等优点。小陈家里的太阳能热水器水箱内盛有100kg水，在太阳照射下水温从20℃上升到70℃，则水吸收的热量为____J。[]
【答案】 ①. 聚变 ②. 可再生 ③. 2.1×107
【解析】
【详解】[1][2]太阳能是由太阳内部原子发生核聚变而释放的能量，太阳能取之不尽，可以从自然界中源源不断获得，属于可再生能源。
[3]水吸收的热量
Q吸＝cmΔt＝4.2×103J/（kg•℃）×100kg×（70℃﹣20℃）＝2.1×107J
10. 地铁严禁携带有“异味”的物品乘车，是因为“异味”会充满整个车厢，影响其他乘客。“异味”充满整个车厢，这是_______现象，该现象表明组成物质的分子在不停地___________；行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由_______（填“导体”或“绝缘体”）制成的，可以将电荷移走。
【答案】 ①. 扩散 ②. 无规则运动 ③. 导体
【解析】
【详解】[1][2]“异味”充满整个车厢，这是分子的扩散现象，气体不断扩散到空气中，表明组成物质的分子在不停地无规则运动。
[3]行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由导体制成的，可以将电荷移走，导致车轮不带静电。
11. 人在站台候车时需要站在黄线外，是因为流速大的位置压强______；地铁制动后不能立即停下来是因为地铁具有______；地铁进站减速时，以地铁为参照物，站在站台上候车的乘客是______的。
【答案】 ①. 小 ②. 惯性 ③. 运动
【解析】
【详解】[1][2]列车进站时，带动周围空气快速流动，使人和列车之间的空气流动速度很大，压强很小，人外侧的压强不变，人在内外压强差的作用下，被压向列车出现事故；地铁制动后不能立即停下来是因为地铁具有惯性，要保持原有运动状态不变。
[3]地铁进站减速时，以地铁为参照物，站在站台上候车的乘客的位置发生了变化，是运动的。
12. 如图所示，运动员向后划桨使船前进，说明力的作用是_______的；运动员奋力划桨，皮划艇向前加速运动，其动能_______（增大/减小/不变）；停止划桨后，艇还继续向前运动一段路程，最终停下来。这时船受到的是_____（填“平衡”或“非平衡”）力。
【答案】 ①. 相互 ②. 增大 ③. 平衡
【解析】
【详解】[1]运动员向后划桨使船前进，是因为船给运动员一个相反方向的力，说明力的作用是相互的。
[2]运动员奋力划桨，皮划艇向前加速运动，质量不变，速度增大，则动能增大。
[3]停止划桨后，艇还继续向前运动一段路程，最终停下来，此时船处于静止状态，受到的力是平衡力。
13. 在女子铅球决赛上，中国名将巩立姣以19米58夺冠，密度较大的铅球在质量相同的情况下，_______小，方便运动员投掷；在男子百米“飞人大战”中，谢震业以9秒97加冕“亚洲飞人”，运动员的跑鞋非常轻巧是因为所采用材质的密度____（选填“大”或“小”）；跑鞋的底部加装鞋钉可以_______（选填“增大”或“减小”）鞋与地面的摩擦。
【答案】 ①. 体积 ②. 小 ③. 增大
【解析】
【详解】[1]根据可知，密度较大的铅球在质量相同的情况下，体积小，方便运动员投掷。
[2]根据可知，体积相同的不同物质，密度越小，质量越小，因此运动员的跑鞋非常轻巧是因为所采用材质的密度小。
[3]跑鞋的底部加装鞋钉，增大了接触面的粗糙程度，在压力一定时，可以增大鞋与地面的摩擦。
14. 一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将光能转化为_______能，驱动电风扇工作。电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是_______W，若电风扇正常工作了半个小时，电流做功为_______焦。
【答案】 ①. 电 ②. 0.045 ③. 81
【解析】
【详解】[1]电池板在太阳光的照射下，吸收太阳能，通过光电效应产生电能，即将光能转化为电能，驱动电风扇工作。
[2][3]电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是
若电风扇正常工作了半个小时，电流做功为
三．作图题（2分+2分+3分，共7分）：
15.
（1）如图所示，F是凸透镜的焦点，图中一束光平行于主光轴射向凸透镜，另一束光线射向凸透镜的光心，请画出这2束入射光线通过透镜的折射光线。
（2）如图所示物体A静止在斜面上，请画出物体A的重力及其对斜面的压力的示意图。
（3）如图，请根据图中小磁针静止时的指向，标出A点磁感线的方向和电源的“+”、“—”极。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
平行于凸透镜主光轴入射光线，折射光线过焦点；过光心的光线不发生偏转，如图所示：
【小问2详解】
过物体A的重心做竖直向下的带箭头的直线表示重力，并在箭头旁标注符号G；物体A对斜面的压力作用斜面上，且作用在A与斜面的接触面上，作用点在接触面的中点，过作用点过垂直斜面向下的带箭头的直线表示压力，如图所示：
【小问3详解】
由异名磁极相吸引得，螺线管的右端为N极，左端为S极；由右手螺旋定则得，电流从螺线管的左端流出，右端流入，则电源的左端为正极，右端为负极；螺线管外部的磁场方向从N极指向S极，如图所示：
四．实验题（每空1分，16题6分，17题6分，18题7分，共19分）
16.
（1）如图1所示秒表所示时间为__________s。
（2）用图2所示该刻度尺的分度值是________，物体的长度是_________cm。
（3）中国科兴疫苗需保存在低于8℃的环境中。夏季，运输过程中为监测疫苗温度是否
超标，应在冷藏箱内放置如图3所示的温度计_____（甲/乙）。在接收点，为正确读数，验收人员_______（能/不能）把温度计从冷藏箱中取出读数，温度计示数如图3所示，表明疫苗_______（安全/不安全）。
【答案】（1）337.5
（2） ①. 0.1cm ②. 1.85
（3） ①. 乙 ②. 能 ③. 安全
【解析】
【小问1详解】
如图1所示秒表小表盘的分度值为0.5min，指针在5~6之间，且偏向5位置，读作5min；大表盘的分度值为0.1s，示数为37.5s，则停表的读数是
【小问2详解】
[1]用图2所示该刻度尺一大格表示1cm，一大格分为10小格，一小格表示0.1cm，即分度值是0.1cm。
[2]物体的长度是
【小问3详解】
[1]甲图为温度计，乙图为体温计，温度计的示数会自动收缩，体温计的示数不会自动收缩，为了便于在空气中读数，冰箱内温度计应为图乙中的体温计。
[2]体温计的示数不会自动收缩，在接收点，为正确读数，验收人员能把温度计从冷藏箱中取出读数。
[3]由图3乙得，体温计的分度值为1℃，示数为5℃，小于8℃，则表明疫苗是安全的。
17. 小燕测量一个不规则小石块的密度；
（1）为使天平调平，小燕做了如下操作：①将其放在水平桌面；②将游码调至左端零刻度线处；③将平衡螺母向右调节，原因是指针偏向分度盘中央刻度线的___（选填“左”或“右”）侧；
（2）如图1所示小石块的质量为____g，用图2所示方法测得小石块的体积为___cm3，则小石块的密度为_____________kg/m3；
（3）如果不借助量筒，是否可以测量液体的密度；如图3，两个相同的容器分别装有质量相等的水和煤油（ρ水>ρ煤油），则_____（填“甲”或“乙”）液体是煤油，用刻度尺量出甲和乙液面到容器底的深度分别为h1和h2，则煤油的密度表达式为：_________（用h1、h2、ρ水来表示）。
【答案】（1）左 （2） ①. 23.2 ②. 10 ③. 2.32×103
（3） ①. 乙 ②.
【解析】
【小问1详解】
称量前调节天平平衡，游码调至左端零刻度线处，当指针偏向分度盘中央刻度线的左侧时，应将平衡螺母向右端移动。
【小问2详解】
[1]小石块的质量等于砝码的质量加游码对应的刻度值之和，小石块的质量为
[2]小石块的体积为
[3]小石块的密度为
【小问3详解】
[1]由题知，水和煤油的质量相同，由可知，ρ水>ρ煤油，V水[2]两容器相同时，横截面积相等，则
水和煤油的质量相等，即
则
18. 同学们利用以下器材探究“电流与电压、电阻的关系”。学生电源（调至6V进行实验）、电流表（0~0.6A）、电压表（0~3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路____（要求连线不得交叉）；
（2）开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R______；
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。实验中若定值电阻从20Ω换成10Ω时，不进行其它操作就闭合开关，此时滑动变阻器的滑片应向______（选填“A”或“B”）移动，直到电压表的示数为______V；
（4）为完成整个实验，滑动变阻器最大阻值至少为______Ω；
（5）接下来同学们继续用如图甲所示电路，测未知电阻的阻值，但实验过程中电流表突然烧坏，不能正常使用，同学取下电流表，并将学生电源调至3V和使用最大阻为R的滑动变阻器，设计如下图所示电路，实验步骤如下：
①将滑动变阻器滑到最左端，闭合开关S，读出电压表的读数，记为；
②______，闭合开关S，读出电压表的读数，记为；
③则被测电阻的阻值为：____（写出表达式）。
【答案】 ①. ②. 短路 ③. B ④. 2 ⑤. 40 ⑥. 见解析 ⑦.
【解析】
【详解】（1）[1]由电路图可知，电压表测量定值电阻两端的电压，故用导线将电压表负接线柱与定值电阻右侧接线柱相连，如图所示：
（2）[2]开关闭合后，发现电压表无示数，电流表有示数，说明电路为通路，故障可能是定值电阻R短路，电压表相当于测量一根导线两端的电压，所以无示数。
（3）[3][4]探究电流与电阻的关系时，要控制定值电阻两端的电压保持不变，实验中若定值电阻从20Ω换成10Ω时，不进行其它操作就闭合开关，此时电路中总电阻变小，电流变大，电压表的示数变小，为了控制电压表示数不变，应将滑动变阻器的滑片向B端移动，减小滑动变阻器连入电路的阻值，减小滑动变阻器的分压。由图丙可知，定值电阻两端的电压为
U=IR=0.4A×5Ω=2V
所以移动滑片直至电压表示数为2V。
（4）[5]由题意可得，电路中电阻与滑动变阻器串联，根据串联电路规律可得，串联电路电压比等于电阻比，所以当电路中电流最小，即定值电阻的阻值最大时，滑动变阻器接入电路阻值最大时，有
解得
（5）[6][7]将滑动变阻器滑到最左端，闭合开关S，此时滑动变阻器连入电路的阻值为其阻值最大值，读出电压表的读数，记为U1，即Rx两端的电压为U1。将滑动变阻器滑到最右端，闭合开关S，此时滑动变阻器连入电路的阻值为零，读出电压表的读数，记为U2，即电源电压为U2。滑动变阻器阻值最大时，其两端电压为
电路中的电流为
Rx的阻值为
四．计算题（19题6分，20题7分，共13分）
19. “五一”假期小明全家自驾出行旅游，小汽车满载质量为，如图甲所示若汽车做直线运动，运动过程中受到的阻力恒为车子总重的0.2倍，汽车的速度与时间的关系如图乙所示，求：
（1）内，小汽车行驶的路程；
（2）内，小汽车受到的牵引力；
（3）若小轿车静止时车轮与地面的接触总面积为，则地面受到的压强。
【答案】（1）；（2）；（3）
【解析】
【分析】
【详解】解：（1）小汽车行驶的路程
（2）满载时车重
阻力为
汽车做匀速直线运动，所以牵引力
（3）地面受到的压强
答：（1）内，小汽车行驶的路程；
（2）内，小汽车受到的牵引力；
（3）若小轿车静止时车轮与地面的接触总面积为，则地面受到的压强。
20. 小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。和为电热丝。通过计算回答：
（1）当座椅垫处于“高温”挡加热时，工作10min消耗的电能是多少J？
（2）电热丝的阻值是多少Ω？
（3）电热丝的阻值是多少Ω？
【答案】（1）2.16×104J；（2）16Ω；（3）12.8Ω
【解析】
【详解】解：（1）根据可得，当座椅垫处于“高温”挡加热时，工作10min消耗的电能是
（2）由电路图知，开关S接高温挡位时，电路为R1的简单电路，根据可得，电热丝R1的阻值为
（3）根据可得，由电路图可知，电路的座椅垫处于“低温”挡加热时，R1与R2串联，电路的总电阻为
所以电热丝的阻值是
答：（1）当座椅垫处于“高温”挡加热时，工作10min消耗的电能是2.16×104J；
（2）电热丝的阻值是16Ω；
（3）电热丝的阻值是12.8Ω。
五．综合能力题（每空1分，21题7分，22题6分，23题6分，共19分）
21. 如图甲所示的提词器是通过一个高亮度的显示器显示文稿内容，并将显示器显示内容反射到摄像机镜头前一块呈45度角的专用镀膜玻璃上，把台词反射出来，使得演讲者在看演讲词的同时，也能面对摄像机。小王联想到提词器上的镀膜玻璃就是利用了平面镜成像特点（如图乙）。于是他回顾了所学知识，并提出一些新的思考。
（1）用玻璃板代替平面镜的目的是为了方便找到像的位置，原因是___________；
（2）实验中放在玻璃板后的蜡烛B________（选填“需要”或“不需要”）点燃，选择两支大小相同的蜡烛的目的是便于比较像与物的_______关系；
（3）当蜡烛A远离玻璃板时，所成像的大小_______（选填“变大”“变小”或“不变”）；
（4）提词器把台词反射到镀膜玻璃上时，演讲者看到的是台词的_______（选填“实像”或“虚像”）；显示器的亮度越_____（选填“亮”或“暗”），文稿内容的像越清晰；
（5）若想将文稿内容所成的像向下调节，可将显示器向_______（选填“靠近”或“远离”）摄像机的方向移动。
【答案】（1）玻璃板具有透光性/玻璃板能透光且能成像/平面镜无法确定像位置且不透光
（2） ①. 不需要 ②. 大小
（3）不变 （4） ①. 虚像 ②. 亮
（5）靠近
【解析】
【小问1详解】
平面镜不能透光，玻璃板玻璃板能透光且能成像，便于找到像的位置。
【小问2详解】
[1]如果点燃玻璃板后方的蜡烛B，B的烛焰的光线透过平面镜，干扰对A的烛焰的光经平面镜反射后的反射光线的观察，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛B不需要点燃。
[2]实验中选择两支大小相同的蜡烛，用蜡烛B替代蜡烛A的像，便于比较像与物的大小关系。
【小问3详解】
平面镜所成的像与物体大小相等，当蜡烛A远离玻璃板时，物体大小不变，所成像的大小不变。
【小问4详解】
[1]平面镜成的像是虚像，提词器把台词反射到镀膜玻璃上时，演讲者看到的是台词的虚像。
[2]显示器的亮度越亮，越多的光线进入眼睛，文稿内容的像越清晰。
【小问5详解】
平面镜中，像与物体关于平面镜对称，若想将文稿内容所成的像向下调节，可将显示器向靠近摄像机的方向移动。
22. 阅读材料，回答问题。
《墨经》中记录了一种斜面引重车，如图甲所示，该车前轮矮小，后轮高大，前后轮之间装上木板，在后轮轴上系紧绳索，通过斜板高端的滑轮将绳索的另一端系在斜面重物上，只要轻推车子前进，就可以将重物推到一定高度。
（1）图乙是斜面引重车后轮示意图，当人手沿后轮边缘推车将重物推高时，可以______（选填“省力”或“省距离”），这部分装置相当于______（选填“滑轮”、“杠杆”或“斜面”）；
（2）为了研究斜面相关问题，探究小组用图丙所示装置，用力F沿斜面M匀速拉动同一物体，改变斜面M的倾斜程度，多次实验，记录如下数据：
①由表格数据可知，第1次实验的额外功为______J；
②由数据可知，其他条件一定时，斜面越平缓，所需拉力越______（选填“大”或“小”），机械效率越______（选填“高”或“低”）；
（3）假如要你来设计该车，为了拉动质量更大的重物时比较省力，图甲中的斜面引重车的前轮应该向______（选填“左”或“右”）移动。
【答案】 ①. 省力 ②. 杠杆 ③. 1.4 ④. 小 ⑤. 低 ⑥. 右
【解析】
【详解】（1）[1][2]由图及题意可得，当人手沿后轮边缘推车将重物推高时，引重车后轮相当于一个杠杆，且该杠杆的动力臂大于阻力臂，属于省力杠杆，可以省力。
（2）[3]由题意及表中数据可得，第一次实验的额外功为
[4][5]由表中数据可得，其他条件一定时，斜面越平缓，所需拉力越小，机械效率也越低。
（3）[6]由上述分析可得，要使拉动相同重物时，拉力更小，需要斜面倾斜程度更缓，所以要使拉动质量更大重物时更省力，甲中的斜面引重车的前轮应该向右移动，这样可以使前后轮之间木板的倾斜程度更缓。
23. 阅读短文，回答问题：
新能源共享电动汽车
“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。新能源共享电动汽车车内也有多项高科技，它集合了多项高科技功能，包括卫星定位、远程开锁，及时将车辆所在位置（GPS信息）和车辆当前状态（锁定状态或使用状态）报送云端等，如图乙是共享汽车前进和倒车工作原理简单示意图，开关和由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时汽车前进且能调速，向后拉操纵杆时汽车以恒定速度后退。表是共享电动汽车的部分参数，该款智能电动汽车支持多种充电方式，快充45min即可将电池容量由20%充至80%；慢充5小时即可将电池容量由20%充至90%，无论哪种充电方式都需要供电系统中提供良好的接地线，否则该款智能电动汽车拒绝接受充电。
（1）云端为了随时了解共享汽车行程状况，利用GPS工作来实现定位，是利用______来传递信息的；
（2）如图乙所示，当共享汽车需要倒车时，开关和应同时接______（选填“1”或“2”）。共享汽车能前进和倒车，是因为可以改变电动机的线圈中的______；
（3）图丙是共享电动汽车的部分参数，则该车的动力电池最多能储存______的能量；慢充时的平均充电功率为______kW，在一段时间内充电电流为20A，则当时的充电桩输出电压为______V（不计充电时的能量损失）。
【答案】 ①. 电磁波 ②. 2 ③. 电流方向 ④. 30 ⑤. 4.2 ⑥. 210
【解析】
【详解】（1）[1]GPS卫星定位是利用电磁波传递信息来实现定位的。
（2）[2]因为向后拉操纵杆时汽车以恒定速度后退，因此此时应为定值电阻工作，由电路图可知，开关S1和S2应同时接2接线柱。
[3]通电导体在磁场中受力的作用，力的方向与电流方向和磁场方向有关，因此汽车能前进和倒车，是因为可以改变电动机的线圈中的电流方向。
（3）[4]由题意及可得，该车的动力电池最多能储存的电能为
[5][6]由慢充5小时即可将电池容量由20%充至90%可得，慢充5小时所充的电能为
则慢充的充电功率为
由P=UI可得，当充电电流为20A时，充电桩输出电压为
实验次序
倾斜程度
物重
斜面高度
拉力
斜面长度
有用功/J
总功/J
机械效率
1
较缓
5
0.2
2.4
1.0
1.0
2.4
41.7%
2
较陡
5
0.5
3.2
1.0
2.5
3.2
78.1%
3
最陡
5
0.8
4.3
1.0
4.0
4.3
93.0%
项目
参数
电池能量密度
电池容量（Ah）
100
电池电压（V）
300
1. 如图是人单手拿砂糖橘的图片，则砂糖橘的直径大约是（ ）
A. 2cmB. 5cmC. 2mmD. 5dm
【答案】B
【解析】
【详解】人的手掌大约为10cm，如图可知，砂糖橘的直径大约为5cm，故B符合题意，故ACD不符合题意。
故选B。
2. 如图是小虎家中电路的一部分，下列说法中正确的是（ ）
A. 可以用漏电保护器代替保险丝
B. 电冰箱接入三孔插座后，其外壳与大地相连
C. 正确使用试电笔接触A点，氢管会发光
D. 为了用电安全，应在乙处安装开关，甲处安装电灯
【答案】B
【解析】
【详解】A．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，不能用漏电保护器代替保险丝，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故B正确；
C．图中A点为零线，正常状况下，用试电笔接触A点氖管不会发光，故C错误；
D．为了用电安全，开关应与火线连接，故甲处应装开关，乙处应装电灯，故D错误。
故选B。
3. 在一些超市，消费者结账时可以使用刷脸支付。结账时，消费者站在摄像头前约1m的位置，面对镜头，系统进行扫描拍照来确认信息。对于此过程，下列说法正确的是（ ）
A. 进行扫描拍照的镜头是一个凸透镜，焦距可能是2m
B. 如果让自己的像变小一点，消费者应该靠近镜头
C. “刷脸”时，面部经摄像头成正立、缩小的虚像
D. “刷脸”时，面部应位于摄像头2倍焦距之外
【答案】D
【解析】
【详解】ACD．摄像头是利用物体位于凸透镜二倍焦距之外成倒立、缩小、实像的原理工作的，即
2f<1m
则焦距应小于0.5m；“刷脸”时，面部应位于摄像头两倍焦距之外，经摄像头成倒立缩小的实像，故AC错误，D正确；
B．要使得像变小，像距变小，物距变大，则刷脸时消费者应该远离镜头，故B错误。
故选D。
4. 铸造工人浇铸铁制物件时，把铁水倒入模具中，经冷却、处理等之后就可以得到一个铁制物体．下图中能正确反映铁水温度随时间变化过程的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】铁是晶体，它的液体温度降低到一定程度时开始凝固，在凝固时温度保持不变，凝固完成后温度才继续下降，故D符合题意，ABC不符合题意。
故选D。
5. 如图所示是运动员头顶足球时的情景，以下说法中正确的是（ ）
A. 头顶足球时，头给球的力改变了球的运动状态
B. 足球在空中受到头的推力和重力
C. 足球在空中继续运动是因为不受到力
D. 球受到的推力是因为球发生了形变而产生的
【答案】A
【解析】
【详解】A．足球被顶出去，足球的运动方向和速度发生了变化，头给球的力改变了球的运动状态，故A正确；
B．足球在空中受到重力和空气阻力，不再受头的推力作用，故B错误；
C．足球在空中继续运动是由于足球具有惯性，惯性不是力，故C错误；
D．球受到推力的作用是因为头发生了形变，从而给足球弹力，故D错误。
故选A。
6. 汽车已经成为现代生活不可缺少的一部分，汽车多数采用汽油机作为发动机。如图是四冲程汽油机的一个工作循环示意图，下列说法中正确的是（ ）
A. 汽油机在图乙冲程能获得动力
B. 图丙冲程中没有能量的转化
C. 图丁冲程中将内能转化机械
D. 在一个工作循环过程正确顺序是：乙、甲、丁、丙
【答案】A
【解析】
【详解】A．图乙进气门和排气门关闭，火花塞打火，活塞向下运动，是做功冲程，做功冲程是汽油机获得动力的冲程，故A正确；
B．图丙进气门和排气门关闭，活塞向上运动，是压缩冲程，压缩冲程中机械能转化为内能，故B错误；
C．图丁进气门关闭，排气门打开，活塞向上运动，是排气冲程，不是将内能转化为机械，故C错误；
D．图甲进气门打开，排气门关闭，活塞向下运动，是吸气冲程，在一个工作循环过程正确顺序是：吸气冲程、压缩冲程、做功冲程、排气冲程，即甲、丁、乙、丙，故D错误。
故选A。
7. 小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，湿敏电阻R的阻值越大
B. 空气湿度越大，电压表示数越小
C. 空气湿度增大时，电压表示数不变
D. 当电压表示数为2.4V时，空气湿度为60%
【答案】D
【解析】
【详解】A．由图乙可知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
BC．由甲图可知，两电阻串联，电压表测量R0的电压，空气湿度越大，湿敏电阻R的阻值越小，根据串联分压可知，R的电压变小，总电压不变，根据串联电压规律可知，R0的电压变大，电压表示数变大，故BC错误；
D．当电压表示数为2.4V时，电路中的电流为
R的电压为
R的电阻为
由乙图可知，当R的阻值为15Ω时，空气湿度为60%，故D正确。
故选D。
二．填空题（每空1分，共21分）
8. 如图甲，人说话时，用手摸喉咙感觉喉咙在动，说明声音是由物体的_________产生的；乙图中把玻璃罩内的空气抽出的过程中，听到闹钟发出的响声越来越弱，说明__________不能传播声音；丙图中击打鼓时的情景，用力越大，听到声音的__________（选填“音调”“响度”“音色”）越大。
【答案】 ①. 振动 ②. 真空 ③. 响度
【解析】
【详解】[1]声音是由物体振动产生的，人说话时声音是由声带的振动产生的，所以用手摸喉咙感觉喉咙在动。
[2]把正在发声闹钟放在玻璃罩内，逐渐抽出罩内空气，传声的介质逐渐减少，铃声越来越小，说明真空不能传声。
[3]声音的响度与振动幅度有关，越用力敲鼓，鼓的振幅越大，发生声音的响度越大。
9. 太阳内部的原子核发生______（选填“裂变”、“聚变”）从而释放能量，太阳能是______（选填“可再生”或“不可再生”）能源，具有安全、清洁等优点。小陈家里的太阳能热水器水箱内盛有100kg水，在太阳照射下水温从20℃上升到70℃，则水吸收的热量为____J。[]
【答案】 ①. 聚变 ②. 可再生 ③. 2.1×107
【解析】
【详解】[1][2]太阳能是由太阳内部原子发生核聚变而释放的能量，太阳能取之不尽，可以从自然界中源源不断获得，属于可再生能源。
[3]水吸收的热量
Q吸＝cmΔt＝4.2×103J/（kg•℃）×100kg×（70℃﹣20℃）＝2.1×107J
10. 地铁严禁携带有“异味”的物品乘车，是因为“异味”会充满整个车厢，影响其他乘客。“异味”充满整个车厢，这是_______现象，该现象表明组成物质的分子在不停地___________；行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由_______（填“导体”或“绝缘体”）制成的，可以将电荷移走。
【答案】 ①. 扩散 ②. 无规则运动 ③. 导体
【解析】
【详解】[1][2]“异味”充满整个车厢，这是分子的扩散现象，气体不断扩散到空气中，表明组成物质的分子在不停地无规则运动。
[3]行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由导体制成的，可以将电荷移走，导致车轮不带静电。
11. 人在站台候车时需要站在黄线外，是因为流速大的位置压强______；地铁制动后不能立即停下来是因为地铁具有______；地铁进站减速时，以地铁为参照物，站在站台上候车的乘客是______的。
【答案】 ①. 小 ②. 惯性 ③. 运动
【解析】
【详解】[1][2]列车进站时，带动周围空气快速流动，使人和列车之间的空气流动速度很大，压强很小，人外侧的压强不变，人在内外压强差的作用下，被压向列车出现事故；地铁制动后不能立即停下来是因为地铁具有惯性，要保持原有运动状态不变。
[3]地铁进站减速时，以地铁为参照物，站在站台上候车的乘客的位置发生了变化，是运动的。
12. 如图所示，运动员向后划桨使船前进，说明力的作用是_______的；运动员奋力划桨，皮划艇向前加速运动，其动能_______（增大/减小/不变）；停止划桨后，艇还继续向前运动一段路程，最终停下来。这时船受到的是_____（填“平衡”或“非平衡”）力。
【答案】 ①. 相互 ②. 增大 ③. 平衡
【解析】
【详解】[1]运动员向后划桨使船前进，是因为船给运动员一个相反方向的力，说明力的作用是相互的。
[2]运动员奋力划桨，皮划艇向前加速运动，质量不变，速度增大，则动能增大。
[3]停止划桨后，艇还继续向前运动一段路程，最终停下来，此时船处于静止状态，受到的力是平衡力。
13. 在女子铅球决赛上，中国名将巩立姣以19米58夺冠，密度较大的铅球在质量相同的情况下，_______小，方便运动员投掷；在男子百米“飞人大战”中，谢震业以9秒97加冕“亚洲飞人”，运动员的跑鞋非常轻巧是因为所采用材质的密度____（选填“大”或“小”）；跑鞋的底部加装鞋钉可以_______（选填“增大”或“减小”）鞋与地面的摩擦。
【答案】 ①. 体积 ②. 小 ③. 增大
【解析】
【详解】[1]根据可知，密度较大的铅球在质量相同的情况下，体积小，方便运动员投掷。
[2]根据可知，体积相同的不同物质，密度越小，质量越小，因此运动员的跑鞋非常轻巧是因为所采用材质的密度小。
[3]跑鞋的底部加装鞋钉，增大了接触面的粗糙程度，在压力一定时，可以增大鞋与地面的摩擦。
14. 一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将光能转化为_______能，驱动电风扇工作。电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是_______W，若电风扇正常工作了半个小时，电流做功为_______焦。
【答案】 ①. 电 ②. 0.045 ③. 81
【解析】
【详解】[1]电池板在太阳光的照射下，吸收太阳能，通过光电效应产生电能，即将光能转化为电能，驱动电风扇工作。
[2][3]电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是
若电风扇正常工作了半个小时，电流做功为
三．作图题（2分+2分+3分，共7分）：
15.
（1）如图所示，F是凸透镜的焦点，图中一束光平行于主光轴射向凸透镜，另一束光线射向凸透镜的光心，请画出这2束入射光线通过透镜的折射光线。
（2）如图所示物体A静止在斜面上，请画出物体A的重力及其对斜面的压力的示意图。
（3）如图，请根据图中小磁针静止时的指向，标出A点磁感线的方向和电源的“+”、“—”极。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
平行于凸透镜主光轴入射光线，折射光线过焦点；过光心的光线不发生偏转，如图所示：
【小问2详解】
过物体A的重心做竖直向下的带箭头的直线表示重力，并在箭头旁标注符号G；物体A对斜面的压力作用斜面上，且作用在A与斜面的接触面上，作用点在接触面的中点，过作用点过垂直斜面向下的带箭头的直线表示压力，如图所示：
【小问3详解】
由异名磁极相吸引得，螺线管的右端为N极，左端为S极；由右手螺旋定则得，电流从螺线管的左端流出，右端流入，则电源的左端为正极，右端为负极；螺线管外部的磁场方向从N极指向S极，如图所示：
四．实验题（每空1分，16题6分，17题6分，18题7分，共19分）
16.
（1）如图1所示秒表所示时间为__________s。
（2）用图2所示该刻度尺的分度值是________，物体的长度是_________cm。
（3）中国科兴疫苗需保存在低于8℃的环境中。夏季，运输过程中为监测疫苗温度是否
超标，应在冷藏箱内放置如图3所示的温度计_____（甲/乙）。在接收点，为正确读数，验收人员_______（能/不能）把温度计从冷藏箱中取出读数，温度计示数如图3所示，表明疫苗_______（安全/不安全）。
【答案】（1）337.5
（2） ①. 0.1cm ②. 1.85
（3） ①. 乙 ②. 能 ③. 安全
【解析】
【小问1详解】
如图1所示秒表小表盘的分度值为0.5min，指针在5~6之间，且偏向5位置，读作5min；大表盘的分度值为0.1s，示数为37.5s，则停表的读数是
【小问2详解】
[1]用图2所示该刻度尺一大格表示1cm，一大格分为10小格，一小格表示0.1cm，即分度值是0.1cm。
[2]物体的长度是
【小问3详解】
[1]甲图为温度计，乙图为体温计，温度计的示数会自动收缩，体温计的示数不会自动收缩，为了便于在空气中读数，冰箱内温度计应为图乙中的体温计。
[2]体温计的示数不会自动收缩，在接收点，为正确读数，验收人员能把温度计从冷藏箱中取出读数。
[3]由图3乙得，体温计的分度值为1℃，示数为5℃，小于8℃，则表明疫苗是安全的。
17. 小燕测量一个不规则小石块的密度；
（1）为使天平调平，小燕做了如下操作：①将其放在水平桌面；②将游码调至左端零刻度线处；③将平衡螺母向右调节，原因是指针偏向分度盘中央刻度线的___（选填“左”或“右”）侧；
（2）如图1所示小石块的质量为____g，用图2所示方法测得小石块的体积为___cm3，则小石块的密度为_____________kg/m3；
（3）如果不借助量筒，是否可以测量液体的密度；如图3，两个相同的容器分别装有质量相等的水和煤油（ρ水>ρ煤油），则_____（填“甲”或“乙”）液体是煤油，用刻度尺量出甲和乙液面到容器底的深度分别为h1和h2，则煤油的密度表达式为：_________（用h1、h2、ρ水来表示）。
【答案】（1）左 （2） ①. 23.2 ②. 10 ③. 2.32×103
（3） ①. 乙 ②.
【解析】
【小问1详解】
称量前调节天平平衡，游码调至左端零刻度线处，当指针偏向分度盘中央刻度线的左侧时，应将平衡螺母向右端移动。
【小问2详解】
[1]小石块的质量等于砝码的质量加游码对应的刻度值之和，小石块的质量为
[2]小石块的体积为
[3]小石块的密度为
【小问3详解】
[1]由题知，水和煤油的质量相同，由可知，ρ水>ρ煤油，V水
水和煤油的质量相等，即
则
18. 同学们利用以下器材探究“电流与电压、电阻的关系”。学生电源（调至6V进行实验）、电流表（0~0.6A）、电压表（0~3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路____（要求连线不得交叉）；
（2）开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R______；
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。实验中若定值电阻从20Ω换成10Ω时，不进行其它操作就闭合开关，此时滑动变阻器的滑片应向______（选填“A”或“B”）移动，直到电压表的示数为______V；
（4）为完成整个实验，滑动变阻器最大阻值至少为______Ω；
（5）接下来同学们继续用如图甲所示电路，测未知电阻的阻值，但实验过程中电流表突然烧坏，不能正常使用，同学取下电流表，并将学生电源调至3V和使用最大阻为R的滑动变阻器，设计如下图所示电路，实验步骤如下：
①将滑动变阻器滑到最左端，闭合开关S，读出电压表的读数，记为；
②______，闭合开关S，读出电压表的读数，记为；
③则被测电阻的阻值为：____（写出表达式）。
【答案】 ①. ②. 短路 ③. B ④. 2 ⑤. 40 ⑥. 见解析 ⑦.
【解析】
【详解】（1）[1]由电路图可知，电压表测量定值电阻两端的电压，故用导线将电压表负接线柱与定值电阻右侧接线柱相连，如图所示：
（2）[2]开关闭合后，发现电压表无示数，电流表有示数，说明电路为通路，故障可能是定值电阻R短路，电压表相当于测量一根导线两端的电压，所以无示数。
（3）[3][4]探究电流与电阻的关系时，要控制定值电阻两端的电压保持不变，实验中若定值电阻从20Ω换成10Ω时，不进行其它操作就闭合开关，此时电路中总电阻变小，电流变大，电压表的示数变小，为了控制电压表示数不变，应将滑动变阻器的滑片向B端移动，减小滑动变阻器连入电路的阻值，减小滑动变阻器的分压。由图丙可知，定值电阻两端的电压为
U=IR=0.4A×5Ω=2V
所以移动滑片直至电压表示数为2V。
（4）[5]由题意可得，电路中电阻与滑动变阻器串联，根据串联电路规律可得，串联电路电压比等于电阻比，所以当电路中电流最小，即定值电阻的阻值最大时，滑动变阻器接入电路阻值最大时，有
解得
（5）[6][7]将滑动变阻器滑到最左端，闭合开关S，此时滑动变阻器连入电路的阻值为其阻值最大值，读出电压表的读数，记为U1，即Rx两端的电压为U1。将滑动变阻器滑到最右端，闭合开关S，此时滑动变阻器连入电路的阻值为零，读出电压表的读数，记为U2，即电源电压为U2。滑动变阻器阻值最大时，其两端电压为
电路中的电流为
Rx的阻值为
四．计算题（19题6分，20题7分，共13分）
19. “五一”假期小明全家自驾出行旅游，小汽车满载质量为，如图甲所示若汽车做直线运动，运动过程中受到的阻力恒为车子总重的0.2倍，汽车的速度与时间的关系如图乙所示，求：
（1）内，小汽车行驶的路程；
（2）内，小汽车受到的牵引力；
（3）若小轿车静止时车轮与地面的接触总面积为，则地面受到的压强。
【答案】（1）；（2）；（3）
【解析】
【分析】
【详解】解：（1）小汽车行驶的路程
（2）满载时车重
阻力为
汽车做匀速直线运动，所以牵引力
（3）地面受到的压强
答：（1）内，小汽车行驶的路程；
（2）内，小汽车受到的牵引力；
（3）若小轿车静止时车轮与地面的接触总面积为，则地面受到的压强。
20. 小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。和为电热丝。通过计算回答：
（1）当座椅垫处于“高温”挡加热时，工作10min消耗的电能是多少J？
（2）电热丝的阻值是多少Ω？
（3）电热丝的阻值是多少Ω？
【答案】（1）2.16×104J；（2）16Ω；（3）12.8Ω
【解析】
【详解】解：（1）根据可得，当座椅垫处于“高温”挡加热时，工作10min消耗的电能是
（2）由电路图知，开关S接高温挡位时，电路为R1的简单电路，根据可得，电热丝R1的阻值为
（3）根据可得，由电路图可知，电路的座椅垫处于“低温”挡加热时，R1与R2串联，电路的总电阻为
所以电热丝的阻值是
答：（1）当座椅垫处于“高温”挡加热时，工作10min消耗的电能是2.16×104J；
（2）电热丝的阻值是16Ω；
（3）电热丝的阻值是12.8Ω。
五．综合能力题（每空1分，21题7分，22题6分，23题6分，共19分）
21. 如图甲所示的提词器是通过一个高亮度的显示器显示文稿内容，并将显示器显示内容反射到摄像机镜头前一块呈45度角的专用镀膜玻璃上，把台词反射出来，使得演讲者在看演讲词的同时，也能面对摄像机。小王联想到提词器上的镀膜玻璃就是利用了平面镜成像特点（如图乙）。于是他回顾了所学知识，并提出一些新的思考。
（1）用玻璃板代替平面镜的目的是为了方便找到像的位置，原因是___________；
（2）实验中放在玻璃板后的蜡烛B________（选填“需要”或“不需要”）点燃，选择两支大小相同的蜡烛的目的是便于比较像与物的_______关系；
（3）当蜡烛A远离玻璃板时，所成像的大小_______（选填“变大”“变小”或“不变”）；
（4）提词器把台词反射到镀膜玻璃上时，演讲者看到的是台词的_______（选填“实像”或“虚像”）；显示器的亮度越_____（选填“亮”或“暗”），文稿内容的像越清晰；
（5）若想将文稿内容所成的像向下调节，可将显示器向_______（选填“靠近”或“远离”）摄像机的方向移动。
【答案】（1）玻璃板具有透光性/玻璃板能透光且能成像/平面镜无法确定像位置且不透光
（2） ①. 不需要 ②. 大小
（3）不变 （4） ①. 虚像 ②. 亮
（5）靠近
【解析】
【小问1详解】
平面镜不能透光，玻璃板玻璃板能透光且能成像，便于找到像的位置。
【小问2详解】
[1]如果点燃玻璃板后方的蜡烛B，B的烛焰的光线透过平面镜，干扰对A的烛焰的光经平面镜反射后的反射光线的观察，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛B不需要点燃。
[2]实验中选择两支大小相同的蜡烛，用蜡烛B替代蜡烛A的像，便于比较像与物的大小关系。
【小问3详解】
平面镜所成的像与物体大小相等，当蜡烛A远离玻璃板时，物体大小不变，所成像的大小不变。
【小问4详解】
[1]平面镜成的像是虚像，提词器把台词反射到镀膜玻璃上时，演讲者看到的是台词的虚像。
[2]显示器的亮度越亮，越多的光线进入眼睛，文稿内容的像越清晰。
【小问5详解】
平面镜中，像与物体关于平面镜对称，若想将文稿内容所成的像向下调节，可将显示器向靠近摄像机的方向移动。
22. 阅读材料，回答问题。
《墨经》中记录了一种斜面引重车，如图甲所示，该车前轮矮小，后轮高大，前后轮之间装上木板，在后轮轴上系紧绳索，通过斜板高端的滑轮将绳索的另一端系在斜面重物上，只要轻推车子前进，就可以将重物推到一定高度。
（1）图乙是斜面引重车后轮示意图，当人手沿后轮边缘推车将重物推高时，可以______（选填“省力”或“省距离”），这部分装置相当于______（选填“滑轮”、“杠杆”或“斜面”）；
（2）为了研究斜面相关问题，探究小组用图丙所示装置，用力F沿斜面M匀速拉动同一物体，改变斜面M的倾斜程度，多次实验，记录如下数据：
①由表格数据可知，第1次实验的额外功为______J；
②由数据可知，其他条件一定时，斜面越平缓，所需拉力越______（选填“大”或“小”），机械效率越______（选填“高”或“低”）；
（3）假如要你来设计该车，为了拉动质量更大的重物时比较省力，图甲中的斜面引重车的前轮应该向______（选填“左”或“右”）移动。
【答案】 ①. 省力 ②. 杠杆 ③. 1.4 ④. 小 ⑤. 低 ⑥. 右
【解析】
【详解】（1）[1][2]由图及题意可得，当人手沿后轮边缘推车将重物推高时，引重车后轮相当于一个杠杆，且该杠杆的动力臂大于阻力臂，属于省力杠杆，可以省力。
（2）[3]由题意及表中数据可得，第一次实验的额外功为
[4][5]由表中数据可得，其他条件一定时，斜面越平缓，所需拉力越小，机械效率也越低。
（3）[6]由上述分析可得，要使拉动相同重物时，拉力更小，需要斜面倾斜程度更缓，所以要使拉动质量更大重物时更省力，甲中的斜面引重车的前轮应该向右移动，这样可以使前后轮之间木板的倾斜程度更缓。
23. 阅读短文，回答问题：
新能源共享电动汽车
“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。新能源共享电动汽车车内也有多项高科技，它集合了多项高科技功能，包括卫星定位、远程开锁，及时将车辆所在位置（GPS信息）和车辆当前状态（锁定状态或使用状态）报送云端等，如图乙是共享汽车前进和倒车工作原理简单示意图，开关和由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时汽车前进且能调速，向后拉操纵杆时汽车以恒定速度后退。表是共享电动汽车的部分参数，该款智能电动汽车支持多种充电方式，快充45min即可将电池容量由20%充至80%；慢充5小时即可将电池容量由20%充至90%，无论哪种充电方式都需要供电系统中提供良好的接地线，否则该款智能电动汽车拒绝接受充电。
（1）云端为了随时了解共享汽车行程状况，利用GPS工作来实现定位，是利用______来传递信息的；
（2）如图乙所示，当共享汽车需要倒车时，开关和应同时接______（选填“1”或“2”）。共享汽车能前进和倒车，是因为可以改变电动机的线圈中的______；
（3）图丙是共享电动汽车的部分参数，则该车的动力电池最多能储存______的能量；慢充时的平均充电功率为______kW，在一段时间内充电电流为20A，则当时的充电桩输出电压为______V（不计充电时的能量损失）。
【答案】 ①. 电磁波 ②. 2 ③. 电流方向 ④. 30 ⑤. 4.2 ⑥. 210
【解析】
【详解】（1）[1]GPS卫星定位是利用电磁波传递信息来实现定位的。
（2）[2]因为向后拉操纵杆时汽车以恒定速度后退，因此此时应为定值电阻工作，由电路图可知，开关S1和S2应同时接2接线柱。
[3]通电导体在磁场中受力的作用，力的方向与电流方向和磁场方向有关，因此汽车能前进和倒车，是因为可以改变电动机的线圈中的电流方向。
（3）[4]由题意及可得，该车的动力电池最多能储存的电能为
[5][6]由慢充5小时即可将电池容量由20%充至90%可得，慢充5小时所充的电能为
则慢充的充电功率为
由P=UI可得，当充电电流为20A时，充电桩输出电压为
实验次序
倾斜程度
物重
斜面高度
拉力
斜面长度
有用功/J
总功/J
机械效率
1
较缓
5
0.2
2.4
1.0
1.0
2.4
41.7%
2
较陡
5
0.5
3.2
1.0
2.5
3.2
78.1%
3
最陡
5
0.8
4.3
1.0
4.0
4.3
93.0%
项目
参数
电池能量密度
电池容量（Ah）
100
电池电压（V）
300
相关试卷
2024年广东省东莞市石碣镇联考中考一模物理试题（原卷版+解析版）： 这是一份2024年广东省东莞市石碣镇联考中考一模物理试题（原卷版+解析版），文件包含2024年广东省东莞市石碣镇联考中考一模物理试题原卷版docx、2024年广东省东莞市石碣镇联考中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
2024年广东省东莞市校际联盟中考一模物理试题（原卷版）： 这是一份2024年广东省东莞市校际联盟中考一模物理试题（原卷版），共9页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
2024年广东省东莞市校际联盟中考一模物理试题（原卷版+解析版）： 这是一份2024年广东省东莞市校际联盟中考一模物理试题（原卷版+解析版），文件包含2024年广东省东莞市校际联盟中考一模物理试题原卷版docx、2024年广东省东莞市校际联盟中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
