2023年广东省东莞市中考二模物理试题（含解析）
展开
这是一份2023年广东省东莞市中考二模物理试题（含解析），共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

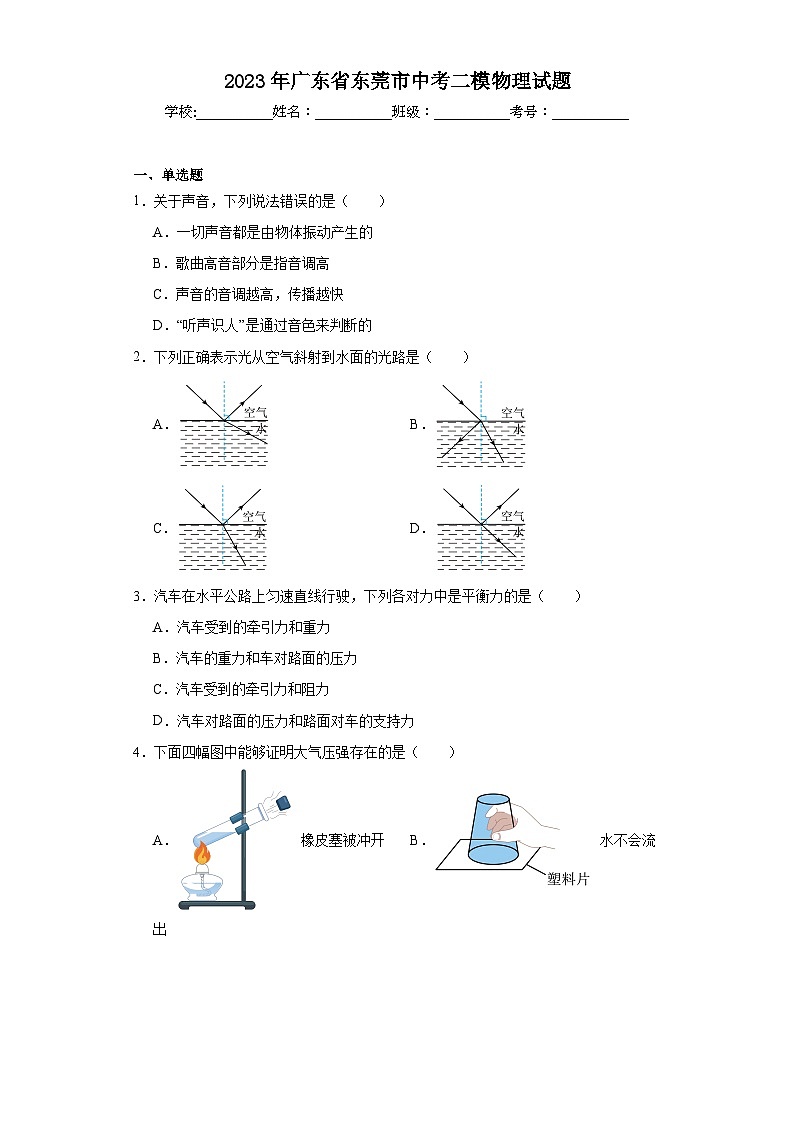

2023年广东省东莞市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于声音，下列说法错误的是（ ）
A．一切声音都是由物体振动产生的
B．歌曲高音部分是指音调高
C．声音的音调越高，传播越快
D．“听声识人”是通过音色来判断的
2．下列正确表示光从空气斜射到水面的光路是（ ）
A． B．
C． D．
3．汽车在水平公路上匀速直线行驶，下列各对力中是平衡力的是（ ）
A．汽车受到的牵引力和重力
B．汽车的重力和车对路面的压力
C．汽车受到的牵引力和阻力
D．汽车对路面的压力和路面对车的支持力
4．下面四幅图中能够证明大气压强存在的是（ ）
A． 橡皮塞被冲开 B． 水不会流出

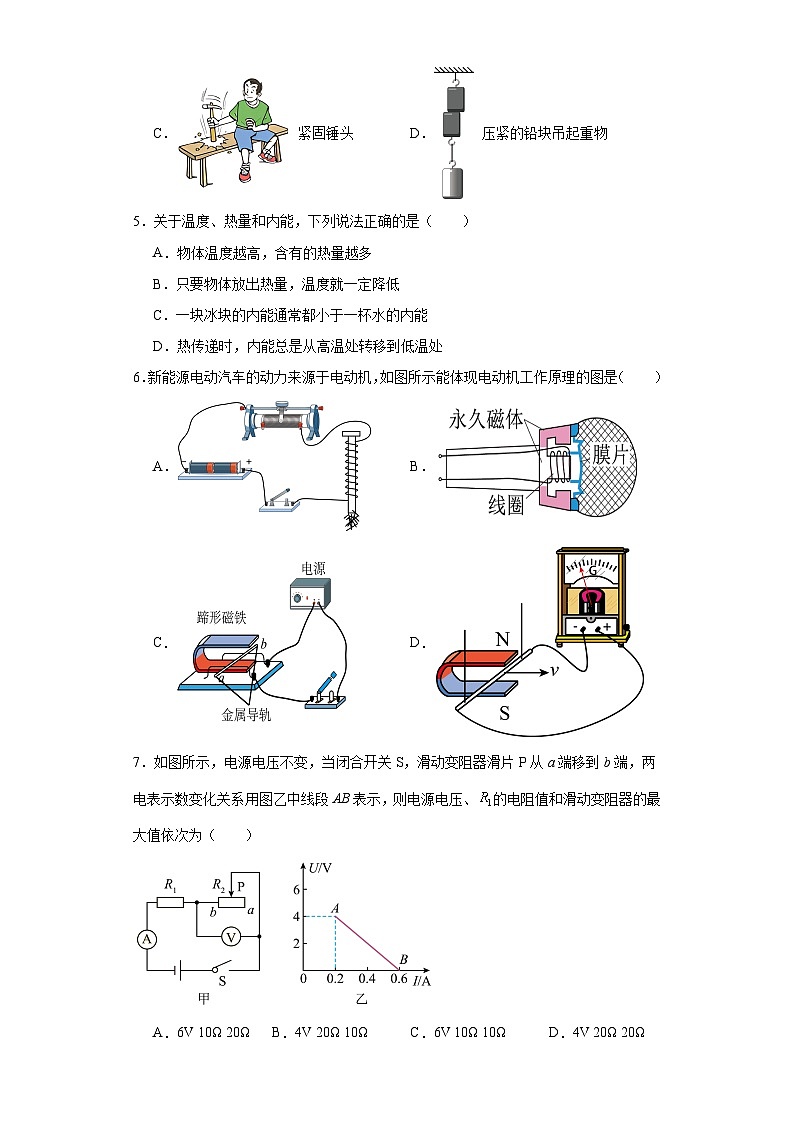

C． 紧固锤头 D． 压紧的铅块吊起重物
5．关于温度、热量和内能，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．只要物体放出热量，温度就一定降低
C．一块冰块的内能通常都小于一杯水的内能
D．热传递时，内能总是从高温处转移到低温处
6．新能源电动汽车的动力来源于电动机，如图所示能体现电动机工作原理的图是（ ）
A． B．
C． D．
7．如图所示，电源电压不变，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压、的电阻值和滑动变阻器的最大值依次为（ ）
A．6V 10Ω 20Ω B．4V 20Ω 10Ω C．6V 10Ω 10Ω D．4V 20Ω 20Ω

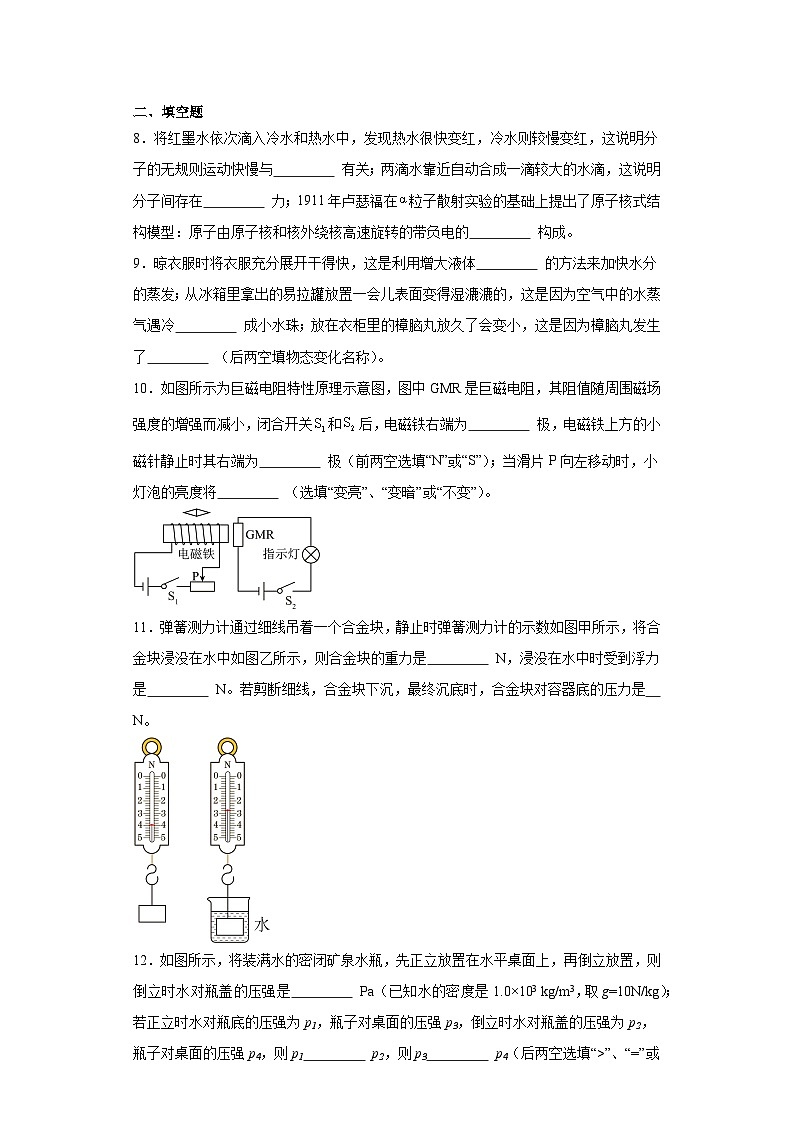

二、填空题
8．将红墨水依次滴入冷水和热水中，发现热水很快变红，冷水则较慢变红，这说明分子的无规则运动快慢与 有关；两滴水靠近自动合成一滴较大的水滴，这说明分子间存在 力；1911年卢瑟福在粒子散射实验的基础上提出了原子核式结构模型：原子由原子核和核外绕核高速旋转的带负电的 构成。
9．晾衣服时将衣服充分展开干得快，这是利用增大液体 的方法来加快水分的蒸发；从冰箱里拿出的易拉罐放置一会儿表面变得湿漉漉的，这是因为空气中的水蒸气遇冷 成小水珠；放在衣柜里的樟脑丸放久了会变小，这是因为樟脑丸发生了 （后两空填物态变化名称）。
10．如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻，其阻值随周围磁场强度的增强而减小，闭合开关和后，电磁铁右端为 极，电磁铁上方的小磁针静止时其右端为 极（前两空选填“N”或“S”）；当滑片P向左移动时，小灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
11．弹簧测力计通过细线吊着一个合金块，静止时弹簧测力计的示数如图甲所示，将合金块浸没在水中如图乙所示，则合金块的重力是 N，浸没在水中时受到浮力是 N。若剪断细线，合金块下沉，最终沉底时，合金块对容器底的压力是 N。
12．如图所示，将装满水的密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置，则倒立时水对瓶盖的压强是 Pa（已知水的密度是1.0×103 kg/m3，取g=10N/kg）；若正立时水对瓶底的压强为p1，瓶子对桌面的压强p3，倒立时水对瓶盖的压强为p2，瓶子对桌面的压强p4，则p1 p2，则p3 p4（后两空选填“>”、“=”或“<”）。
13．已知汽油的热值是，400g汽油完全燃烧可放出热量 J；如图所示，是某单缸四冲程汽油机的 冲程，该冲程中将机械能转化为 能。
14．二十世纪初，科学家发现，某些物质在很低温度时，电阻就变成了零，这就是 现象；如图所示是“探究通电导体产生的热量与 大小关系”的实验装置，已知电源电压为，滑动变阻器的最大电阻是，将滑动变阻的滑片移至最右端，在内电流通过右端盒子内电阻丝产生的热量为 J。
三、作图题
15．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
16．动滑轮实质是杠杆，请在图中标出支点并作出动力臂；
17．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。
四、填空题
18．如图所示，所用刻度尺的分度值是 cm，所测物体的长度是 cm。
五、实验题
19．如图所示，小张同学测矿石块的密度时先用天平测矿石块的质量，天平平衡时，放在天平右盘中的砝码和游码的位置如甲图所示，再用量筒如乙图所示测其体积，则该矿石块质量为 g，该矿石块的密度为 kg/m3。
20．如图所示，探究水沸腾时温度的变化特点。
①在安装器材时出现图甲所示的情形，应调 （选填“铁杆a”或“铁圈b”）更合理；
②由图乙中水沸腾时温度计的示数，读得水的沸点为 ℃；
③撤去酒精灯，水不能持续沸腾，说明水沸腾时需要 热量。
21．用焦距为的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。
（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰的中心、凸透镜的光心和光屏的中心大致在 ；
（2）当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像， 应用了此成像特点（选填“照相机”“放大镜”或“投影仪”）；
（3）将蜡烛移至20cm刻度线处，应将光屏移至 cm刻度线处，可再次承接到烛焰清晰的像；
（4）在图甲实验的基础上，更换焦距为f2=5cm的凸透镜，为了在光屏上得到清晰的像，可将光屏适当向 （选填“左”或“右”）侧移动；
（5）小张同学发现，更换焦距为f2=5cm的凸透镜后，不移动光屏，将 （选填“近视”或“老花”）眼镜的镜片放到凸透镜前，如图乙所示，光屏上也能呈现清晰的像，说明该眼镜对光有 （选填“会聚”或“发散”）作用。
22．小玲做“探究电流与电阻的关系”实验，实验中电源电压为6V恒定不变，电流表选用“”量程，电压表选用“”量程，滑动变阻器规格为“”。
实验组次
1
2
3
电阻
10
15
30
电流
（1）在连接电路前应先将开关 ，将滑动变阻器的滑片移到 端（选填“A”或“B”）。
（2）如图甲所示，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；( )
（3）小玲连接好正确电路后，分别接入阻值不同的电阻R，测量了3组实验数据，根据实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（4）以上实验控制电阻R两端的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算允许接入的电阻R的阻值范围是 Ω。
六、计算题
23．利用如图所示的滑轮组，用的力拉绳子自由端，货物A以的速度匀速直线运动20s，整个过程中，滑轮组的机械效率为。求：
（1）货物A在20s内移动的距离；
（2）这个过程中拉力F的功率；
（3）水平地面对货物A的摩擦力大小。
七、综合题
24．如图甲是某品牌家用电吹风，其电路如图所示，、为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。已知该电吹风的额定电压为220V，吹冷风时电吹风额定功率是110W，，吹热风时电吹风额定功率是1430W，求：
（1）要使电吹风处于“暖风”状态，应闭合开关 ；
（2）该电吹风吹冷风时通过电动机的额定电流；( )
（3）该电吹风吹暖风时的额定功率。( )
（4）在额定电压下吹热风300s，两电阻丝共产生热量多少J；( )
25．阅读下列短文，回答问题。
“天宫号”空间站中国空间站又称“天宫号”空间站，是继国际空间站之后的又一个空间实验室系统，分为天和号核心舱、问天号实验舱及梦天号实验舱三段空间舱，整体呈T字构型，提供三个对接口，支持载人飞船、货运飞船及其他来访航天器的对接和停靠。天和核心舱居中，既是空间站的管理和控制中心，也是航天员生活的主要场所。中国空间站轨道高度为千米，绕地的飞行速度大约，每96分钟可绕地球转一圈，“天宫空间站”使用的是目前世界上最先进的柔性砷化钾太阳能电池翼，它不仅薄如蝉翼，还不受太空恶劣环境影响，光电转化率超过，空间站的供电能力达到100kW以上。
2021年4月29日，搭载中国空间站天和核心舱的长征五号B遥二运载火箭，在我国文昌航天发射场点火升空，2022年7月24日，搭载问天实验舱的长征五号B遥三运载火箭，在中国文昌航天发射场点火发射，并于7月25日与天和核心舱成功对接。10月，中国空间站第2个实验舱段一一梦天实验舱发射，11月1号对接成功，至此空间站“T”字基本构型在轨组装完成。
2022年12月2日晚，神舟十四号、神舟十五号航天员乘组进行在轨交接仪式，两个乘组移交了中国空间站的钥匙，6名航天员分别在确认书上签字，中国空间站正式开启长期有人驻留模式。
（1）“天宫空间站”从远地点运行到近地点的过程中，重力势能 ，动能 （选填“变大”、“变小”或“不变”）；
（2）北京飞控中心与“天宫空间站”之间通过 传递音像信息和各种飞控指令；
（3）太阳能属于 （选填“可再生”或“不可再生”）能源，太阳能来自于太阳内的 （选填“核裂变”或“核聚变”）；
（4）空间站“T”字基本构型组装完成后，天宫号在轨飞行过程中，以天和号核心舱为参照物，问天号实验舱及梦天号实验舱的速度是 m/s；
（5）太阳能电池板能为天宫空间站提供电能。若太阳能电池板的总电功率为P，将光能转化为电能的效率为η，接收太阳光的面积为S，由此推测在时间t内，太阳能电池板每平方米面积上接收的太阳能E= （用P、η、S、t等已知量写出表达式）。
八、实验题
26．学校课外物理实践小组利用家中常见的物品筷子、刻度尺、杯子和水巧妙地测量小石块的密度，实验过程如下：
（1）如图甲所示，用细绳将筷子悬挂，筷子静止处于 （选填“平衡”或“不平衡”）状态；
（2）要使筷子在水平位置平衡，应将悬挂点向 调节（选填“左”或“右”），直至筷子在水平位置平衡，标记支点的位置为O。如图乙所示重物悬挂在筷子A处，移动石块悬挂在筷子B处，此时筷子在水平位置恢复平衡，用刻度尺分别测得OA、OB的长度为7cm和5cm；
（3）上述实验过程，第一次调节水平平衡是 ，第二次调节水平平衡是 （选填序号“A”或“B”）。
A．消除筷子自重的影响
B．便于测量力臂
（4）保持重物的悬挂点位置A不变，将小石块浸没在盛有适量水的杯中，目的是保证排开水的体积 （选填“大于”、“等于”或“小于”）石块的体积；如图丙所示，调整小石块的悬挂点位置（且未与杯底、杯壁接触），直至筷子在水平位置再次平衡，用刻度尺测得OC的长度为8cm；
（5）已知水的密度是1g/cm3，则测得石块的密度为 g/cm3（结果保留两位有效数字）。
九、综合题
27．学校科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V 2200W”的字样；控制电路中热敏电阻R1作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示；R2为滑动变阻器。电磁铁产生的吸引力F与控制电路中电流I的关系如图丙所示，衔铁只有在不小于3N吸引力的作用下才能被吸下[不计线圈的电阻，c水=4.2×103J/(kg⋅℃)]。
（1）电热器是利用电流的 效应来工作的；
（2）电热器正常工作时的电阻是 Ω；
（3）当控制电路的电流为0.18A时，工作电路的 （填“电热器”或“指示灯”）工作；
（4）调节滑动变阻器，使R1=280Ω，为了把温度控制在25℃左右，设定在水温低于25℃时自动加热。在水温达到25℃时停止加热，求控制电路中的电源电压U的大小是 V；
（5）设控制电路中电源电压U不变，将水箱中水温由25℃的恒温调节到20℃的恒温，滑动变阻器接入电路中的阻值应由280Ω调到 Ω；
（6）电热器正常工作25min，可使水温由20℃升高到30℃，假如电热器的加热效率为70%，则水箱中的水的质量为 kg。
参考答案：
1．C
【详解】A．人说话时声带在振动，将正在发声的音叉放在水面上能看到水面水花四溅，说明一切正在发声的物体都在振动，振动停止，发声也停止，故A正确，A不符合题意；
B．歌曲演唱中的“高音”是指声音的高低，故指的是音调，故B正确，B不符合题意；
C．声音的传播速度与介质的种类有关，与介质的温度有关，与声音的音调无关，故C错误，C符合题意；
D．不同的人的声带结构不同，所以不同的人发出声音的音色不同，因此“听声识人”是通过音色来判断的，故D正确，D不符合题意。
故选C。
2．C
【详解】A．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角大于入射角，是错误的，故A不符合题意；
B．光从空气斜射到水面一部分光会发生反射现象，反射光线和入射光线分居法线两侧，图中反射光线与入射光线在法线的一侧，是错误的，故B不符合题意；
C．光从空气斜射到水面一部分光会发生反射现象，入射光线和反射光线分居法线的两侧，反射角等于入射角，另一部分光会发生折射现象，折射光线和入射光线分居法线两侧，折射角小于入射角，图中光路图是正确的，故C符合题意；
D．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角等于入射角，是错误的，故D不符合题意。
故选C。
3．C
【详解】A．汽车受到的牵引力和重力，方向不在同一直线上，不是平衡力，故A不符合题意；
B．汽车的重力和车对路面的压力，不是同一受力物体，不是平衡力，故B不符合题意；
C．汽车受到的牵引力和路面对车的阻力，作用在同一物体上，大小相等，方向相反，符合二力平衡的条件，故C符合题意；
D．汽车对路面的压力和路面对车的支持力，受力物体不相同，不是平衡力，故D不符合题意。
故选C。
4．B
【详解】A．橡皮塞被冲开，是水蒸气对外做功，内能转化为机械能，故A不符合题意；
B．覆杯实验，水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；
C．将锤柄在木凳上撞击时，锤柄停止运动，松动的锤头由于惯性仍保持原来的运动状态，所以锤头就紧套在锤柄上，这是利用了锤头的惯性，故C不符合题意；
D．压紧的铅块吊起重物，说明分子间具有引力，故D不符合题意。
故选B。
5．D
【详解】A．热传递过程中传递能量的多少叫热量，热量是一个过程量，只能说吸收（或者放出）了多少热量，不能说某物体含有多少热量，故A错误；
B．物体放出热量，温度可能降低，可能不变，如水凝固过程中放出热量，内能减少，温度不变，故B错误；
C．内能的大小与温度、质量、状态等因素有关，所以无法判定一块冰块的内能与一杯水的内能的大小关系，故C错误；
D．发生热传递的条件是：有温度差，热量总是从温度高的物体传递给温度低的物体或从同一物体温度高的部分传递给温度低的部分，故D正确。
故选D。
6．C
【详解】A．此图是研究电磁铁的磁性强弱的影响因素，故A不符合题意；
B．此图是话筒的工作原理图，其原理是电磁感应，故不符合题意；
C．此实验研究的是通电导体在磁场中受力运动，能说明电动机工作原理，故C符合题意；
D．此图研究的是电磁感应现象，故D不符合题意。
故选C。
7．A
【详解】由图甲知，闭合开关，定值电阻和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；当滑片在a端时，滑动变阻器接入电路的阻值最大，电路的总电阻最大，由欧姆定律可知电路中的电流最小，由图象乙可知，此时滑动变阻器两端电压，通过滑动变阻器的电流，滑动变阻器的最大电阻
当滑动变阻器滑片P在a端时，因串联电路中总电压等于各分电压之和，所以，电源的电压
①
当滑动变阻器滑片P在b端时，接入电路中的电阻为零，此时电路中的电流最大，由图乙可知，电路中的最大电流，则电源的电压
②
由①②可得
R1=10Ω，U=6V
故选A。
8． 温度 引 电子
【详解】[1]在分别盛有冷水和热水的杯中，各滴入一滴红墨水，可看到墨水在热水中扩散得快，由此说明分子运动的快慢跟温度有关。
[2]由于分子间存在引力，所以两滴水能够自动结合成一滴较大的水。
[3]1911年卢瑟福在粒子散射实验的基础上提出了原子核式结构模型：原子由原子核和核外绕核高速旋转的带负电的电子构成。
9． 表面积 液化 升华
【详解】[1]蒸发的快慢与温度、液体的表面积、液体表面空气的流动有关，晾衣服时将衣服充分展开干得快，这是利用增大液体表面积的方法来加快水分的蒸发。
[2]物质由气态变成液态的过程是液化，从冰箱里拿出的易拉罐放置一会儿表面变得湿漉漉的，这是因为空气中的水蒸气遇冷液化成小水珠。
[3]物质由固态直接变成气态的过程是升华，放在衣柜里的樟脑丸放久了会变小，这是因为樟脑丸发生了升华。
10． S N 变亮
【详解】[1]闭合开关，电流从螺线管右端流入，由安培定则可知，电磁铁左侧为N极，右侧为S极。
[2]由同名磁极相互排斥、异名磁极相互吸引可知，电磁铁上方的小磁针静止时其右端为N极。
[3]由左图可知，向左滑动滑片P时，变阻器接入电路中的电阻变小，由可知，左边电路中的电流变大，则电磁铁的磁性变强，周围的磁场增强；由右图可知，巨磁电阻和指示灯串联，因为巨磁电阻的阻值随磁场的增强而减小，所以此时巨磁电阻的阻值会变小，右边电路中的总电阻变小，由可知，右边电路中的电流变大，通过指示灯的电流变大，指示灯的实际功率变大，所以指示灯变亮。
11． 4 1.2 2.8
【详解】[1]甲图中测力计的分度值为，其示数为4N，即合金块的重力是4N。
[2]将合金块浸没在水中如图乙所示，静止时弹簧测力计示数为，根据称重法可知合金块所受的浮力
[3]若剪断细线，合金块下沉，最终沉底时，合金块对容器底的压力
12． 1800 = <
【详解】[1]由图可知，倒立放置时，水深
水对底部的压强为
[2]由于矿泉水瓶是装满水的密闭矿泉水瓶，则正立和倒立放置时水的深度不变，由可知，水对瓶底的压强相等，即
[3]瓶子对水平桌面的压力等于瓶子和水的重力大小，则正立和倒立放置时，瓶子对桌面的压力不变，由于倒立放置时桌面的受力面积减小了，根据可知倒立放置时水瓶对桌面的压强变大，即
13． 1.84×107 压缩 内
【详解】[1]400g汽油完全燃烧可放出热量
[2][3]如图，进气门和排气门都是关闭的，活塞向上运动，为压缩冲程，该冲程中机械能转化为内能。
14． 超导 电阻 108
【详解】[1]超导现象是某些物质在温度很低时，电阻就变成了零的现象，超导材料是一种电阻为零的材料。
[2]图中阻值不同的两个电阻丝串联在电路中，电流相同，通电时间相同，根据控制变量法可知，这是探究电流产生热量跟电阻大小的关系。
[3]电源电压为且保持不变，将滑动变阻器滑片移至最右端，变阻器接入电路的电阻为零，电路中电流为
在内电流通过电阻丝产生的热量为
Q=I2R2t=(0.3A)2×10Ω×2×60s=108J
15．
【详解】过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，作图如下：
16．
【详解】动滑轮最右侧为支点O，支点到动力作用线的距离是动力臂l1，如图
17．
【详解】灯泡接法：灯泡和开关串联，开关一端接火线，一端进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，即可切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如下图所示：
18． 0.1 1.40
【详解】[1][2]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是，即此刻度尺的分度值为；物体左侧与对齐，右侧与对齐，所以物体的长度为
19． 84 4.2×103
【详解】[1]在天平的标尺上，1g之间有5个小格，一个小格代表的质量是，即天平的分度值为；则石块的质量
[2]石块的体积
石块的密度为
20． 铁杆a 98 吸收
【详解】①[1]组装实验装置时，应先调整烧杯的位置，因为烧杯的位置需要根据外焰的高度来确定。为了保证温度计的液泡不碰到烧杯底部，温度计的位置根据烧杯的位置来确定。故调节铁杆a更合理。
②[2]由图知温度计的分度值为，示数为。
③[3]撤去酒精灯，水不能持续沸腾，说明水沸腾时需要吸收热量。
21． 同一高度 投影仪 65 左 近视 发散
【详解】（1）[1]为了使像成在光屏中央，应使烛焰的中心、凸透镜的光心和光屏的中心大致在同一高度。
（2）[2]当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，投影仪就是利用此原理制成的。
（3）[3]将蜡烛移至20cm刻度线处，此时物距等于原来的像距，根据在光的折射中，光路是可逆的，可知，应将光屏移至65cm刻度线处，使像距等于原来的物距，可再次承接到烛焰清晰的像。
（4）[4]在图甲实验的基础上，更换焦距为的凸透镜，此时凸透镜的焦距变小，相当于增大物距，缩小像距，故为了在光屏上得到清晰的像，可将光屏适当向左侧移动。
（5）[5][6]小张同学发现，更换焦距为的凸透镜后，不移动光屏，将近视眼镜的镜片放到凸透镜前，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会推迟光线会聚成像，光屏上也能呈现清晰的像。
22． 断开 A 反比 3V 5∼50
【详解】（1）[1][2]为了保护电路，在连接电路前将开关断开，并且将滑动变阻器的滑片置于阻值最大端，即图中的A端。
（2）[3]图中电流表并联在定值电阻两端，而电压表串联在电路中，这是错误的，而在本实验中应将滑动变阻器、定值电阻和电流表串联接入电路，电压表应与定值电阻并联，如图所示：
（3）[4]由知第1次实验所控制的电压
第2次实验所控制的电压
第3次实验所控制的电压
由此可知当电压一定时，导体的电阻增大为原来的几倍，通过导体的电流就变为原来的几分之一，即电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5][6]电流表的量程为，变阻器允许通过的最大电流为1A，为了保证电路的安全，电路中的最大电流为，此时定值电阻和变阻器接入电路中的电阻都最小，由表格数据分析可知定值电阻两端的电压应保持3V不变，根据欧姆定律可得最小的定值电阻为
因变阻器的最大电阻为，当滑动变阻器的电阻最大时，定值电阻阻值也最大；当变阻器接入电路中的阻值最大时，根据串联电路电压规律和串联分压原理可得
代入数据可得
解方程可得，则允许接入的电阻R的阻值范围为。
23．（1）2m；（2）200W；（3）1500N
【详解】解：（1）由可知，货物A在20s内移动的距离
（2）由图可知
绳子自由端移动的速度
力做功的功率
（3）由
可知，水平地面对货物A的摩擦力
答：（1）货物A在20s内移动的距离为2m；
（2）这个过程中拉力F的功率为200W；
（3）水平地面对货物A的摩擦力为1500N。
24． S、S1 0.5A 550W 396000J
【详解】（1）[1]要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关。要使电吹风处于“加热”状态，需要将加热电阻接入电路，由电路图可知，当S、闭合后，电动机与并联，加热电阻仅电阻丝工作，加热部分电路的总电阻较大，由可知，加热功率较小，此时是暖风状态；当S、、闭合后，电动机、电阻丝、并联工作，加热部分电路的总电阻较小，由可知，加热功率较大，此时是热风状态。
（2）[2]该电吹风吹冷风时通过电动机的额定电流为
（3）[3]吹暖风时电动机与并联，则的功率为
该电吹风吹暖风时的额定功率为
（4）[4]两个电阻丝并联工作时的功率为
在额定电压下吹热风300s，两电阻丝共产生热量为
25． 变小 变大 电磁波 可再生 核聚变 0
【详解】（1）[1][2]“天宫空间站”从远地点运行到近地点的过程中，质量不变，高度减小，重力势能变小，由于机械能不变，所以动能变大。
（2）[3]电磁波能够传递信息，北京飞控中心与“天宫空间站”之间通过电磁波传递音像信息和各种飞控指令。
（3）[4]太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
[5]由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应。
（4）[6]空间站“T”字基本构型组装完成后，天宫号在轨飞行过程中，以天和号核心舱为参照物，问天号实验舱及梦天号实验舱的位置没有变化，相对静止，其相对核心舱的速度是。
（5）[7]时间t内太阳能电池板提供的电能为；时间t内每平方米太阳能电池板提供的电能为；将数据代入效率公式得
因此在时间t内，太阳能电池板每平方米面积上接收的太阳能。
26． 平衡 右 A B 等于 2.67×103
【详解】（1）[1]甲图中筷子处于静止状态，静止状态属于平衡状态。
（2）[2]根据甲图，筷子右端下沉，需要将悬挂点向右进行调节，使筷子在水平位置平衡。
（3）[3][4]杠杆在使用时会受自重的影响，所以在使用前应将杠杆调至水平平衡，以消除自重的影响，所以第一次调节水平是为了消除筷子自重的影响，在使用过程中杠杆保持水平平衡可方便直接读出力臂，所以第二次调节水平平衡是为了便于测量力臂。
（4）[5]小石块全浸没，是为了保证排开水的体积等于石块的体积。
（5）[6] 根据乙图杠杆平衡的条件得到
G石×OB=G物×OA
即
G石×5cm=G物×7cm
则有
5G石=7G物
根据丙图杠杆平衡的条件得到
(G石-F浮)×OC=G物×OA
即
(G石-F浮)×8cm=G物×7cm
则有
8(G石-F浮)=7G物
所以
5G石=8(G石-F浮)
解得
3G石=8F浮
石块此时全浸没，根据F浮=ρ水gV排，有
3ρ石gV石=8ρ水gV排
石块的密度
27． 热 22 指示灯 36 240 55
【详解】（1）[1]电热器工作时把电能转化为内能，所以电热器是利用电流的热效应来工作的。
（2）[2]电热器正常工作时的电阻
（3）[3]当控制电路的电流为
0.18A=180mA
时，由图丙可知，此时电磁铁产生的吸引力要大于，所以衔铁会被吸下，指示灯会发光。
（4）[4]当水温达到25℃时停止加热，由图乙可知，热敏电阻的阻值为Rt=80Ω，因为串联电路的总阻值等于各电阻之和，所以电路中的总电阻
R总=Rt+R1=80Ω+280Ω=360Ω
衔铁受到3N的吸引力，由图象丙可知，控制电路中电流为
I=100mA=0.1A
电源电压
U=IR总=0.1A×360Ω=36V
（5）[5]将水箱中水温由25℃的恒温调节到20℃的恒温，即将启动的温度调低，则由图乙可知，热敏电阻的阻值为Rt′=120Ω，控制电路中电源电压U不变，控制电路中的电流不变，所以控制电路中的总电阻不变，根据串联电路的电阻特点控制，滑动变阻器接入电路中的阻值为
R1′=R总-Rt′=360Ω-120Ω=240Ω
（6）[6]电热器消耗的电能
W=Pt=2200W×25×60s=3.3×106J
水吸收的热量
Q吸=ηW=70%×3.3×106J=2.31×106J
水的质量
2023年广东省东莞市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于声音，下列说法错误的是（ ）
A．一切声音都是由物体振动产生的
B．歌曲高音部分是指音调高
C．声音的音调越高，传播越快
D．“听声识人”是通过音色来判断的
2．下列正确表示光从空气斜射到水面的光路是（ ）
A． B．
C． D．
3．汽车在水平公路上匀速直线行驶，下列各对力中是平衡力的是（ ）
A．汽车受到的牵引力和重力
B．汽车的重力和车对路面的压力
C．汽车受到的牵引力和阻力
D．汽车对路面的压力和路面对车的支持力
4．下面四幅图中能够证明大气压强存在的是（ ）
A． 橡皮塞被冲开 B． 水不会流出
C． 紧固锤头 D． 压紧的铅块吊起重物
5．关于温度、热量和内能，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．只要物体放出热量，温度就一定降低
C．一块冰块的内能通常都小于一杯水的内能
D．热传递时，内能总是从高温处转移到低温处
6．新能源电动汽车的动力来源于电动机，如图所示能体现电动机工作原理的图是（ ）
A． B．
C． D．
7．如图所示，电源电压不变，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压、的电阻值和滑动变阻器的最大值依次为（ ）
A．6V 10Ω 20Ω B．4V 20Ω 10Ω C．6V 10Ω 10Ω D．4V 20Ω 20Ω
二、填空题
8．将红墨水依次滴入冷水和热水中，发现热水很快变红，冷水则较慢变红，这说明分子的无规则运动快慢与 有关；两滴水靠近自动合成一滴较大的水滴，这说明分子间存在 力；1911年卢瑟福在粒子散射实验的基础上提出了原子核式结构模型：原子由原子核和核外绕核高速旋转的带负电的 构成。
9．晾衣服时将衣服充分展开干得快，这是利用增大液体 的方法来加快水分的蒸发；从冰箱里拿出的易拉罐放置一会儿表面变得湿漉漉的，这是因为空气中的水蒸气遇冷 成小水珠；放在衣柜里的樟脑丸放久了会变小，这是因为樟脑丸发生了 （后两空填物态变化名称）。
10．如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻，其阻值随周围磁场强度的增强而减小，闭合开关和后，电磁铁右端为 极，电磁铁上方的小磁针静止时其右端为 极（前两空选填“N”或“S”）；当滑片P向左移动时，小灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
11．弹簧测力计通过细线吊着一个合金块，静止时弹簧测力计的示数如图甲所示，将合金块浸没在水中如图乙所示，则合金块的重力是 N，浸没在水中时受到浮力是 N。若剪断细线，合金块下沉，最终沉底时，合金块对容器底的压力是 N。
12．如图所示，将装满水的密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置，则倒立时水对瓶盖的压强是 Pa（已知水的密度是1.0×103 kg/m3，取g=10N/kg）；若正立时水对瓶底的压强为p1，瓶子对桌面的压强p3，倒立时水对瓶盖的压强为p2，瓶子对桌面的压强p4，则p1 p2，则p3 p4（后两空选填“>”、“=”或“<”）。
13．已知汽油的热值是，400g汽油完全燃烧可放出热量 J；如图所示，是某单缸四冲程汽油机的 冲程，该冲程中将机械能转化为 能。
14．二十世纪初，科学家发现，某些物质在很低温度时，电阻就变成了零，这就是 现象；如图所示是“探究通电导体产生的热量与 大小关系”的实验装置，已知电源电压为，滑动变阻器的最大电阻是，将滑动变阻的滑片移至最右端，在内电流通过右端盒子内电阻丝产生的热量为 J。
三、作图题
15．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
16．动滑轮实质是杠杆，请在图中标出支点并作出动力臂；
17．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。
四、填空题
18．如图所示，所用刻度尺的分度值是 cm，所测物体的长度是 cm。
五、实验题
19．如图所示，小张同学测矿石块的密度时先用天平测矿石块的质量，天平平衡时，放在天平右盘中的砝码和游码的位置如甲图所示，再用量筒如乙图所示测其体积，则该矿石块质量为 g，该矿石块的密度为 kg/m3。
20．如图所示，探究水沸腾时温度的变化特点。
①在安装器材时出现图甲所示的情形，应调 （选填“铁杆a”或“铁圈b”）更合理；
②由图乙中水沸腾时温度计的示数，读得水的沸点为 ℃；
③撤去酒精灯，水不能持续沸腾，说明水沸腾时需要 热量。
21．用焦距为的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。
（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰的中心、凸透镜的光心和光屏的中心大致在 ；
（2）当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像， 应用了此成像特点（选填“照相机”“放大镜”或“投影仪”）；
（3）将蜡烛移至20cm刻度线处，应将光屏移至 cm刻度线处，可再次承接到烛焰清晰的像；
（4）在图甲实验的基础上，更换焦距为f2=5cm的凸透镜，为了在光屏上得到清晰的像，可将光屏适当向 （选填“左”或“右”）侧移动；
（5）小张同学发现，更换焦距为f2=5cm的凸透镜后，不移动光屏，将 （选填“近视”或“老花”）眼镜的镜片放到凸透镜前，如图乙所示，光屏上也能呈现清晰的像，说明该眼镜对光有 （选填“会聚”或“发散”）作用。
22．小玲做“探究电流与电阻的关系”实验，实验中电源电压为6V恒定不变，电流表选用“”量程，电压表选用“”量程，滑动变阻器规格为“”。
实验组次
1
2
3
电阻
10
15
30
电流
（1）在连接电路前应先将开关 ，将滑动变阻器的滑片移到 端（选填“A”或“B”）。
（2）如图甲所示，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；( )
（3）小玲连接好正确电路后，分别接入阻值不同的电阻R，测量了3组实验数据，根据实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（4）以上实验控制电阻R两端的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算允许接入的电阻R的阻值范围是 Ω。
六、计算题
23．利用如图所示的滑轮组，用的力拉绳子自由端，货物A以的速度匀速直线运动20s，整个过程中，滑轮组的机械效率为。求：
（1）货物A在20s内移动的距离；
（2）这个过程中拉力F的功率；
（3）水平地面对货物A的摩擦力大小。
七、综合题
24．如图甲是某品牌家用电吹风，其电路如图所示，、为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。已知该电吹风的额定电压为220V，吹冷风时电吹风额定功率是110W，，吹热风时电吹风额定功率是1430W，求：
（1）要使电吹风处于“暖风”状态，应闭合开关 ；
（2）该电吹风吹冷风时通过电动机的额定电流；( )
（3）该电吹风吹暖风时的额定功率。( )
（4）在额定电压下吹热风300s，两电阻丝共产生热量多少J；( )
25．阅读下列短文，回答问题。
“天宫号”空间站中国空间站又称“天宫号”空间站，是继国际空间站之后的又一个空间实验室系统，分为天和号核心舱、问天号实验舱及梦天号实验舱三段空间舱，整体呈T字构型，提供三个对接口，支持载人飞船、货运飞船及其他来访航天器的对接和停靠。天和核心舱居中，既是空间站的管理和控制中心，也是航天员生活的主要场所。中国空间站轨道高度为千米，绕地的飞行速度大约，每96分钟可绕地球转一圈，“天宫空间站”使用的是目前世界上最先进的柔性砷化钾太阳能电池翼，它不仅薄如蝉翼，还不受太空恶劣环境影响，光电转化率超过，空间站的供电能力达到100kW以上。
2021年4月29日，搭载中国空间站天和核心舱的长征五号B遥二运载火箭，在我国文昌航天发射场点火升空，2022年7月24日，搭载问天实验舱的长征五号B遥三运载火箭，在中国文昌航天发射场点火发射，并于7月25日与天和核心舱成功对接。10月，中国空间站第2个实验舱段一一梦天实验舱发射，11月1号对接成功，至此空间站“T”字基本构型在轨组装完成。
2022年12月2日晚，神舟十四号、神舟十五号航天员乘组进行在轨交接仪式，两个乘组移交了中国空间站的钥匙，6名航天员分别在确认书上签字，中国空间站正式开启长期有人驻留模式。
（1）“天宫空间站”从远地点运行到近地点的过程中，重力势能 ，动能 （选填“变大”、“变小”或“不变”）；
（2）北京飞控中心与“天宫空间站”之间通过 传递音像信息和各种飞控指令；
（3）太阳能属于 （选填“可再生”或“不可再生”）能源，太阳能来自于太阳内的 （选填“核裂变”或“核聚变”）；
（4）空间站“T”字基本构型组装完成后，天宫号在轨飞行过程中，以天和号核心舱为参照物，问天号实验舱及梦天号实验舱的速度是 m/s；
（5）太阳能电池板能为天宫空间站提供电能。若太阳能电池板的总电功率为P，将光能转化为电能的效率为η，接收太阳光的面积为S，由此推测在时间t内，太阳能电池板每平方米面积上接收的太阳能E= （用P、η、S、t等已知量写出表达式）。
八、实验题
26．学校课外物理实践小组利用家中常见的物品筷子、刻度尺、杯子和水巧妙地测量小石块的密度，实验过程如下：
（1）如图甲所示，用细绳将筷子悬挂，筷子静止处于 （选填“平衡”或“不平衡”）状态；
（2）要使筷子在水平位置平衡，应将悬挂点向 调节（选填“左”或“右”），直至筷子在水平位置平衡，标记支点的位置为O。如图乙所示重物悬挂在筷子A处，移动石块悬挂在筷子B处，此时筷子在水平位置恢复平衡，用刻度尺分别测得OA、OB的长度为7cm和5cm；
（3）上述实验过程，第一次调节水平平衡是 ，第二次调节水平平衡是 （选填序号“A”或“B”）。
A．消除筷子自重的影响
B．便于测量力臂
（4）保持重物的悬挂点位置A不变，将小石块浸没在盛有适量水的杯中，目的是保证排开水的体积 （选填“大于”、“等于”或“小于”）石块的体积；如图丙所示，调整小石块的悬挂点位置（且未与杯底、杯壁接触），直至筷子在水平位置再次平衡，用刻度尺测得OC的长度为8cm；
（5）已知水的密度是1g/cm3，则测得石块的密度为 g/cm3（结果保留两位有效数字）。
九、综合题
27．学校科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V 2200W”的字样；控制电路中热敏电阻R1作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示；R2为滑动变阻器。电磁铁产生的吸引力F与控制电路中电流I的关系如图丙所示，衔铁只有在不小于3N吸引力的作用下才能被吸下[不计线圈的电阻，c水=4.2×103J/(kg⋅℃)]。
（1）电热器是利用电流的 效应来工作的；
（2）电热器正常工作时的电阻是 Ω；
（3）当控制电路的电流为0.18A时，工作电路的 （填“电热器”或“指示灯”）工作；
（4）调节滑动变阻器，使R1=280Ω，为了把温度控制在25℃左右，设定在水温低于25℃时自动加热。在水温达到25℃时停止加热，求控制电路中的电源电压U的大小是 V；
（5）设控制电路中电源电压U不变，将水箱中水温由25℃的恒温调节到20℃的恒温，滑动变阻器接入电路中的阻值应由280Ω调到 Ω；
（6）电热器正常工作25min，可使水温由20℃升高到30℃，假如电热器的加热效率为70%，则水箱中的水的质量为 kg。
参考答案：
1．C
【详解】A．人说话时声带在振动，将正在发声的音叉放在水面上能看到水面水花四溅，说明一切正在发声的物体都在振动，振动停止，发声也停止，故A正确，A不符合题意；
B．歌曲演唱中的“高音”是指声音的高低，故指的是音调，故B正确，B不符合题意；
C．声音的传播速度与介质的种类有关，与介质的温度有关，与声音的音调无关，故C错误，C符合题意；
D．不同的人的声带结构不同，所以不同的人发出声音的音色不同，因此“听声识人”是通过音色来判断的，故D正确，D不符合题意。
故选C。
2．C
【详解】A．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角大于入射角，是错误的，故A不符合题意；
B．光从空气斜射到水面一部分光会发生反射现象，反射光线和入射光线分居法线两侧，图中反射光线与入射光线在法线的一侧，是错误的，故B不符合题意；
C．光从空气斜射到水面一部分光会发生反射现象，入射光线和反射光线分居法线的两侧，反射角等于入射角，另一部分光会发生折射现象，折射光线和入射光线分居法线两侧，折射角小于入射角，图中光路图是正确的，故C符合题意；
D．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角等于入射角，是错误的，故D不符合题意。
故选C。
3．C
【详解】A．汽车受到的牵引力和重力，方向不在同一直线上，不是平衡力，故A不符合题意；
B．汽车的重力和车对路面的压力，不是同一受力物体，不是平衡力，故B不符合题意；
C．汽车受到的牵引力和路面对车的阻力，作用在同一物体上，大小相等，方向相反，符合二力平衡的条件，故C符合题意；
D．汽车对路面的压力和路面对车的支持力，受力物体不相同，不是平衡力，故D不符合题意。
故选C。
4．B
【详解】A．橡皮塞被冲开，是水蒸气对外做功，内能转化为机械能，故A不符合题意；
B．覆杯实验，水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；
C．将锤柄在木凳上撞击时，锤柄停止运动，松动的锤头由于惯性仍保持原来的运动状态，所以锤头就紧套在锤柄上，这是利用了锤头的惯性，故C不符合题意；
D．压紧的铅块吊起重物，说明分子间具有引力，故D不符合题意。
故选B。
5．D
【详解】A．热传递过程中传递能量的多少叫热量，热量是一个过程量，只能说吸收（或者放出）了多少热量，不能说某物体含有多少热量，故A错误；
B．物体放出热量，温度可能降低，可能不变，如水凝固过程中放出热量，内能减少，温度不变，故B错误；
C．内能的大小与温度、质量、状态等因素有关，所以无法判定一块冰块的内能与一杯水的内能的大小关系，故C错误；
D．发生热传递的条件是：有温度差，热量总是从温度高的物体传递给温度低的物体或从同一物体温度高的部分传递给温度低的部分，故D正确。
故选D。
6．C
【详解】A．此图是研究电磁铁的磁性强弱的影响因素，故A不符合题意；
B．此图是话筒的工作原理图，其原理是电磁感应，故不符合题意；
C．此实验研究的是通电导体在磁场中受力运动，能说明电动机工作原理，故C符合题意；
D．此图研究的是电磁感应现象，故D不符合题意。
故选C。
7．A
【详解】由图甲知，闭合开关，定值电阻和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；当滑片在a端时，滑动变阻器接入电路的阻值最大，电路的总电阻最大，由欧姆定律可知电路中的电流最小，由图象乙可知，此时滑动变阻器两端电压，通过滑动变阻器的电流，滑动变阻器的最大电阻
当滑动变阻器滑片P在a端时，因串联电路中总电压等于各分电压之和，所以，电源的电压
①
当滑动变阻器滑片P在b端时，接入电路中的电阻为零，此时电路中的电流最大，由图乙可知，电路中的最大电流，则电源的电压
②
由①②可得
R1=10Ω，U=6V
故选A。
8． 温度 引 电子
【详解】[1]在分别盛有冷水和热水的杯中，各滴入一滴红墨水，可看到墨水在热水中扩散得快，由此说明分子运动的快慢跟温度有关。
[2]由于分子间存在引力，所以两滴水能够自动结合成一滴较大的水。
[3]1911年卢瑟福在粒子散射实验的基础上提出了原子核式结构模型：原子由原子核和核外绕核高速旋转的带负电的电子构成。
9． 表面积 液化 升华
【详解】[1]蒸发的快慢与温度、液体的表面积、液体表面空气的流动有关，晾衣服时将衣服充分展开干得快，这是利用增大液体表面积的方法来加快水分的蒸发。
[2]物质由气态变成液态的过程是液化，从冰箱里拿出的易拉罐放置一会儿表面变得湿漉漉的，这是因为空气中的水蒸气遇冷液化成小水珠。
[3]物质由固态直接变成气态的过程是升华，放在衣柜里的樟脑丸放久了会变小，这是因为樟脑丸发生了升华。
10． S N 变亮
【详解】[1]闭合开关，电流从螺线管右端流入，由安培定则可知，电磁铁左侧为N极，右侧为S极。
[2]由同名磁极相互排斥、异名磁极相互吸引可知，电磁铁上方的小磁针静止时其右端为N极。
[3]由左图可知，向左滑动滑片P时，变阻器接入电路中的电阻变小，由可知，左边电路中的电流变大，则电磁铁的磁性变强，周围的磁场增强；由右图可知，巨磁电阻和指示灯串联，因为巨磁电阻的阻值随磁场的增强而减小，所以此时巨磁电阻的阻值会变小，右边电路中的总电阻变小，由可知，右边电路中的电流变大，通过指示灯的电流变大，指示灯的实际功率变大，所以指示灯变亮。
11． 4 1.2 2.8
【详解】[1]甲图中测力计的分度值为，其示数为4N，即合金块的重力是4N。
[2]将合金块浸没在水中如图乙所示，静止时弹簧测力计示数为，根据称重法可知合金块所受的浮力
[3]若剪断细线，合金块下沉，最终沉底时，合金块对容器底的压力
12． 1800 = <
【详解】[1]由图可知，倒立放置时，水深
水对底部的压强为
[2]由于矿泉水瓶是装满水的密闭矿泉水瓶，则正立和倒立放置时水的深度不变，由可知，水对瓶底的压强相等，即
[3]瓶子对水平桌面的压力等于瓶子和水的重力大小，则正立和倒立放置时，瓶子对桌面的压力不变，由于倒立放置时桌面的受力面积减小了，根据可知倒立放置时水瓶对桌面的压强变大，即
13． 1.84×107 压缩 内
【详解】[1]400g汽油完全燃烧可放出热量
[2][3]如图，进气门和排气门都是关闭的，活塞向上运动，为压缩冲程，该冲程中机械能转化为内能。
14． 超导 电阻 108
【详解】[1]超导现象是某些物质在温度很低时，电阻就变成了零的现象，超导材料是一种电阻为零的材料。
[2]图中阻值不同的两个电阻丝串联在电路中，电流相同，通电时间相同，根据控制变量法可知，这是探究电流产生热量跟电阻大小的关系。
[3]电源电压为且保持不变，将滑动变阻器滑片移至最右端，变阻器接入电路的电阻为零，电路中电流为
在内电流通过电阻丝产生的热量为
Q=I2R2t=(0.3A)2×10Ω×2×60s=108J
15．
【详解】过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，作图如下：
16．
【详解】动滑轮最右侧为支点O，支点到动力作用线的距离是动力臂l1，如图
17．
【详解】灯泡接法：灯泡和开关串联，开关一端接火线，一端进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，即可切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如下图所示：
18． 0.1 1.40
【详解】[1][2]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是，即此刻度尺的分度值为；物体左侧与对齐，右侧与对齐，所以物体的长度为
19． 84 4.2×103
【详解】[1]在天平的标尺上，1g之间有5个小格，一个小格代表的质量是，即天平的分度值为；则石块的质量
[2]石块的体积
石块的密度为
20． 铁杆a 98 吸收
【详解】①[1]组装实验装置时，应先调整烧杯的位置，因为烧杯的位置需要根据外焰的高度来确定。为了保证温度计的液泡不碰到烧杯底部，温度计的位置根据烧杯的位置来确定。故调节铁杆a更合理。
②[2]由图知温度计的分度值为，示数为。
③[3]撤去酒精灯，水不能持续沸腾，说明水沸腾时需要吸收热量。
21． 同一高度 投影仪 65 左 近视 发散
【详解】（1）[1]为了使像成在光屏中央，应使烛焰的中心、凸透镜的光心和光屏的中心大致在同一高度。
（2）[2]当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，投影仪就是利用此原理制成的。
（3）[3]将蜡烛移至20cm刻度线处，此时物距等于原来的像距，根据在光的折射中，光路是可逆的，可知，应将光屏移至65cm刻度线处，使像距等于原来的物距，可再次承接到烛焰清晰的像。
（4）[4]在图甲实验的基础上，更换焦距为的凸透镜，此时凸透镜的焦距变小，相当于增大物距，缩小像距，故为了在光屏上得到清晰的像，可将光屏适当向左侧移动。
（5）[5][6]小张同学发现，更换焦距为的凸透镜后，不移动光屏，将近视眼镜的镜片放到凸透镜前，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会推迟光线会聚成像，光屏上也能呈现清晰的像。
22． 断开 A 反比 3V 5∼50
【详解】（1）[1][2]为了保护电路，在连接电路前将开关断开，并且将滑动变阻器的滑片置于阻值最大端，即图中的A端。
（2）[3]图中电流表并联在定值电阻两端，而电压表串联在电路中，这是错误的，而在本实验中应将滑动变阻器、定值电阻和电流表串联接入电路，电压表应与定值电阻并联，如图所示：
（3）[4]由知第1次实验所控制的电压
第2次实验所控制的电压
第3次实验所控制的电压
由此可知当电压一定时，导体的电阻增大为原来的几倍，通过导体的电流就变为原来的几分之一，即电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5][6]电流表的量程为，变阻器允许通过的最大电流为1A，为了保证电路的安全，电路中的最大电流为，此时定值电阻和变阻器接入电路中的电阻都最小，由表格数据分析可知定值电阻两端的电压应保持3V不变，根据欧姆定律可得最小的定值电阻为
因变阻器的最大电阻为，当滑动变阻器的电阻最大时，定值电阻阻值也最大；当变阻器接入电路中的阻值最大时，根据串联电路电压规律和串联分压原理可得
代入数据可得
解方程可得，则允许接入的电阻R的阻值范围为。
23．（1）2m；（2）200W；（3）1500N
【详解】解：（1）由可知，货物A在20s内移动的距离
（2）由图可知
绳子自由端移动的速度
力做功的功率
（3）由
可知，水平地面对货物A的摩擦力
答：（1）货物A在20s内移动的距离为2m；
（2）这个过程中拉力F的功率为200W；
（3）水平地面对货物A的摩擦力为1500N。
24． S、S1 0.5A 550W 396000J
【详解】（1）[1]要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关。要使电吹风处于“加热”状态，需要将加热电阻接入电路，由电路图可知，当S、闭合后，电动机与并联，加热电阻仅电阻丝工作，加热部分电路的总电阻较大，由可知，加热功率较小，此时是暖风状态；当S、、闭合后，电动机、电阻丝、并联工作，加热部分电路的总电阻较小，由可知，加热功率较大，此时是热风状态。
（2）[2]该电吹风吹冷风时通过电动机的额定电流为
（3）[3]吹暖风时电动机与并联，则的功率为
该电吹风吹暖风时的额定功率为
（4）[4]两个电阻丝并联工作时的功率为
在额定电压下吹热风300s，两电阻丝共产生热量为
25． 变小 变大 电磁波 可再生 核聚变 0
【详解】（1）[1][2]“天宫空间站”从远地点运行到近地点的过程中，质量不变，高度减小，重力势能变小，由于机械能不变，所以动能变大。
（2）[3]电磁波能够传递信息，北京飞控中心与“天宫空间站”之间通过电磁波传递音像信息和各种飞控指令。
（3）[4]太阳能可以从自然界中源源不断的得到，因此它属于可再生能源。
[5]由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应。
（4）[6]空间站“T”字基本构型组装完成后，天宫号在轨飞行过程中，以天和号核心舱为参照物，问天号实验舱及梦天号实验舱的位置没有变化，相对静止，其相对核心舱的速度是。
（5）[7]时间t内太阳能电池板提供的电能为；时间t内每平方米太阳能电池板提供的电能为；将数据代入效率公式得
因此在时间t内，太阳能电池板每平方米面积上接收的太阳能。
26． 平衡 右 A B 等于 2.67×103
【详解】（1）[1]甲图中筷子处于静止状态，静止状态属于平衡状态。
（2）[2]根据甲图，筷子右端下沉，需要将悬挂点向右进行调节，使筷子在水平位置平衡。
（3）[3][4]杠杆在使用时会受自重的影响，所以在使用前应将杠杆调至水平平衡，以消除自重的影响，所以第一次调节水平是为了消除筷子自重的影响，在使用过程中杠杆保持水平平衡可方便直接读出力臂，所以第二次调节水平平衡是为了便于测量力臂。
（4）[5]小石块全浸没，是为了保证排开水的体积等于石块的体积。
（5）[6] 根据乙图杠杆平衡的条件得到
G石×OB=G物×OA
即
G石×5cm=G物×7cm
则有
5G石=7G物
根据丙图杠杆平衡的条件得到
(G石-F浮)×OC=G物×OA
即
(G石-F浮)×8cm=G物×7cm
则有
8(G石-F浮)=7G物
所以
5G石=8(G石-F浮)
解得
3G石=8F浮
石块此时全浸没，根据F浮=ρ水gV排，有
3ρ石gV石=8ρ水gV排
石块的密度
27． 热 22 指示灯 36 240 55
【详解】（1）[1]电热器工作时把电能转化为内能，所以电热器是利用电流的热效应来工作的。
（2）[2]电热器正常工作时的电阻
（3）[3]当控制电路的电流为
0.18A=180mA
时，由图丙可知，此时电磁铁产生的吸引力要大于，所以衔铁会被吸下，指示灯会发光。
（4）[4]当水温达到25℃时停止加热，由图乙可知，热敏电阻的阻值为Rt=80Ω，因为串联电路的总阻值等于各电阻之和，所以电路中的总电阻
R总=Rt+R1=80Ω+280Ω=360Ω
衔铁受到3N的吸引力，由图象丙可知，控制电路中电流为
I=100mA=0.1A
电源电压
U=IR总=0.1A×360Ω=36V
（5）[5]将水箱中水温由25℃的恒温调节到20℃的恒温，即将启动的温度调低，则由图乙可知，热敏电阻的阻值为Rt′=120Ω，控制电路中电源电压U不变，控制电路中的电流不变，所以控制电路中的总电阻不变，根据串联电路的电阻特点控制，滑动变阻器接入电路中的阻值为
R1′=R总-Rt′=360Ω-120Ω=240Ω
（6）[6]电热器消耗的电能
W=Pt=2200W×25×60s=3.3×106J
水吸收的热量
Q吸=ηW=70%×3.3×106J=2.31×106J
水的质量
相关试卷
2023年广东省东莞市可园中学中考物理二模试卷（含解析）： 这是一份2023年广东省东莞市可园中学中考物理二模试卷（含解析），共23页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
2023年广东省东莞市香市中学中考物理二模试卷（含解析）： 这是一份2023年广东省东莞市香市中学中考物理二模试卷（含解析），共23页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
2023年广东省东莞市翰林实验学校中考一模物理试题（含解析）： 这是一份2023年广东省东莞市翰林实验学校中考一模物理试题（含解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
