精品解析：2024年广东省百校联考中考二模考试物理试题（解析版）
展开
这是一份精品解析：2024年广东省百校联考中考二模考试物理试题（解析版），共20页。试卷主要包含了考生必须保持答题卡的整洁，06mD等内容，欢迎下载使用。

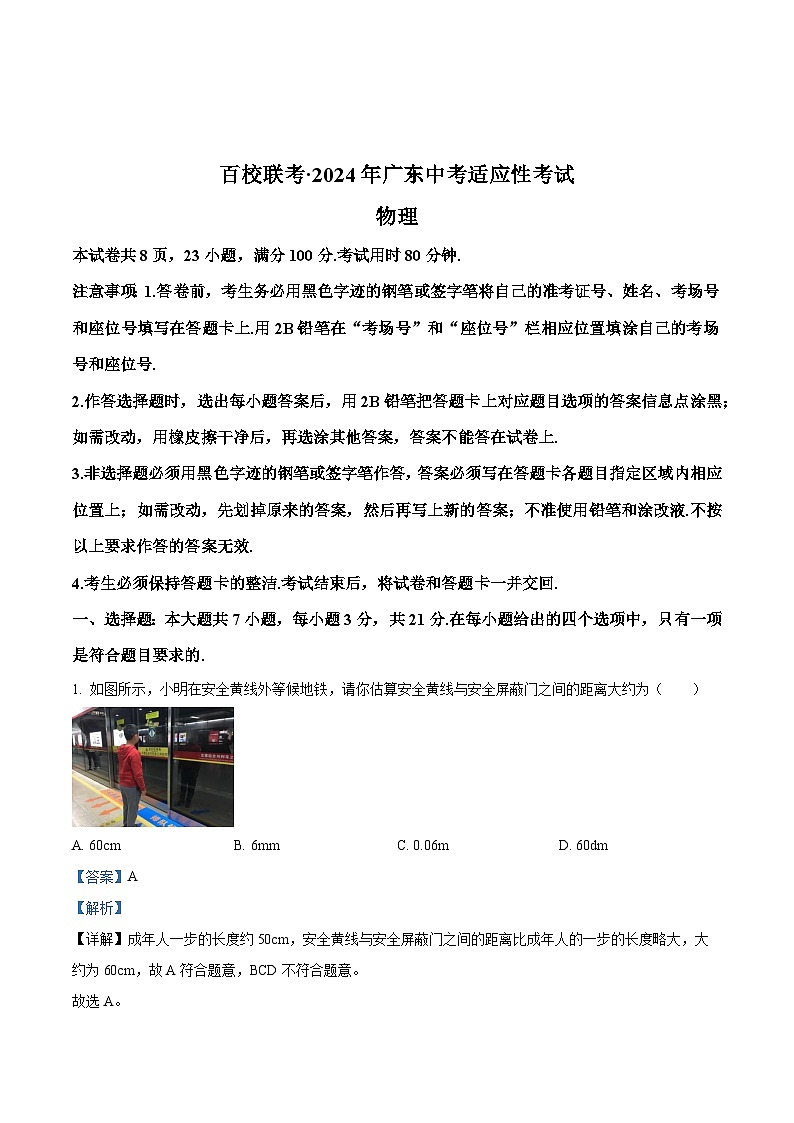

本试卷共8页，23小题，满分100分.考试用时80分钟.
注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上.用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号.
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上.
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.
4.考生必须保持答题卡的整洁.考试结束后，将试卷和答题卡一并交回.
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1. 如图所示，小明在安全黄线外等候地铁，请你估算安全黄线与安全屏蔽门之间的距离大约为（ ）
A. 60cmB. 6mmC. 0.06mD. 60dm
【答案】A
【解析】
【详解】成年人一步的长度约50cm，安全黄线与安全屏蔽门之间的距离比成年人的一步的长度略大，大约为60cm，故A符合题意，BCD不符合题意。
故选A。

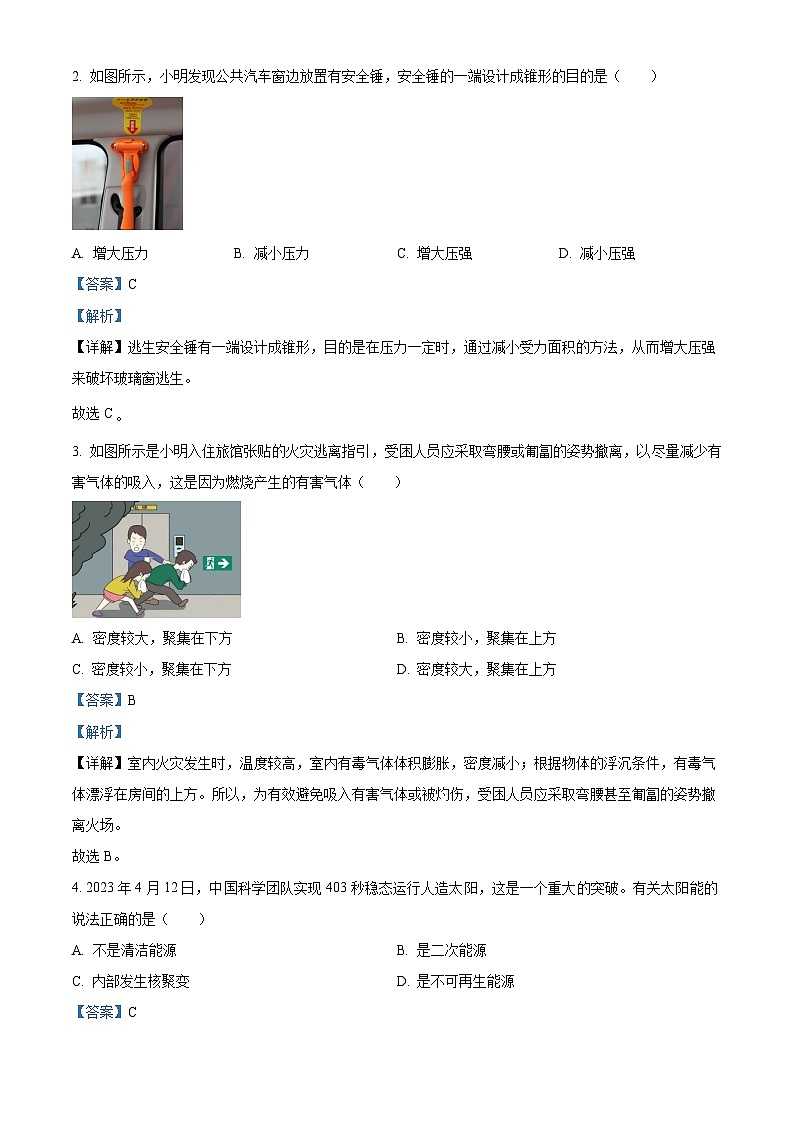

2. 如图所示，小明发现公共汽车窗边放置有安全锤，安全锤的一端设计成锥形的目的是（ ）
A. 增大压力B. 减小压力C. 增大压强D. 减小压强
【答案】C
【解析】
【详解】逃生安全锤有一端设计成锥形，目的是在压力一定时，通过减小受力面积的方法，从而增大压强来破坏玻璃窗逃生。
故选C
3. 如图所示是小明入住旅馆张贴的火灾逃离指引，受困人员应采取弯腰或匍匐的姿势撤离，以尽量减少有害气体的吸入，这是因为燃烧产生的有害气体（ ）
A. 密度较大，聚集在下方B. 密度较小，聚集在上方
C. 密度较小，聚集在下方D. 密度较大，聚集在上方
【答案】B
【解析】
【详解】室内火灾发生时，温度较高，室内有毒气体体积膨胀，密度减小；根据物体的浮沉条件，有毒气体漂浮在房间的上方。所以，为有效避免吸入有害气体或被灼伤，受困人员应采取弯腰甚至匍匐的姿势撤离火场。
故选B。
4. 2023年4月12日，中国科学团队实现403秒稳态运行人造太阳，这是一个重大的突破。有关太阳能的说法正确的是（ ）
A. 不是清洁能源B. 是二次能源
C. 内部发生核聚变D. 是不可再生能源
【答案】C

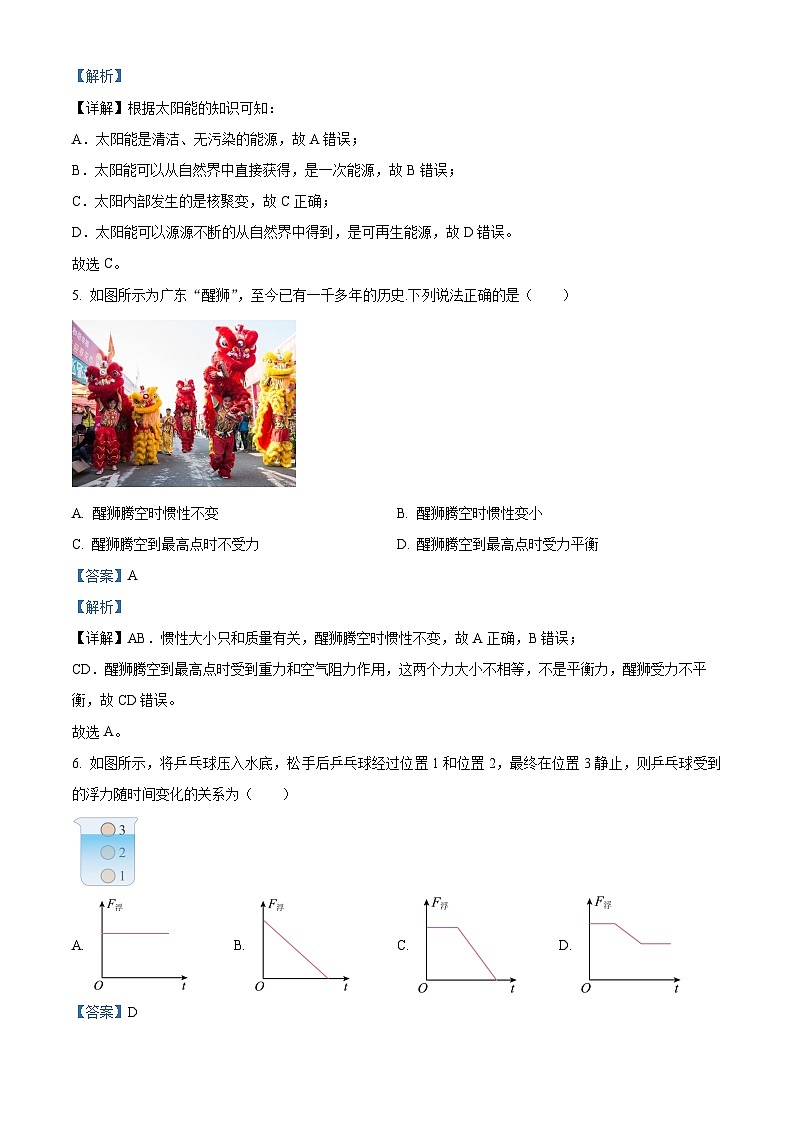

【解析】
【详解】根据太阳能的知识可知：
A．太阳能是清洁、无污染的能源，故A错误；
B．太阳能可以从自然界中直接获得，是一次能源，故B错误；
C．太阳内部发生的是核聚变，故C正确；
D．太阳能可以源源不断的从自然界中得到，是可再生能源，故D错误。
故选C。
5. 如图所示为广东“醒狮”，至今已有一千多年的历史.下列说法正确的是（ ）
A. 醒狮腾空时惯性不变B. 醒狮腾空时惯性变小
C. 醒狮腾空到最高点时不受力D. 醒狮腾空到最高点时受力平衡
【答案】A
【解析】
【详解】AB．惯性大小只和质量有关，醒狮腾空时惯性不变，故A正确，B错误；
CD．醒狮腾空到最高点时受到重力和空气阻力作用，这两个力大小不相等，不是平衡力，醒狮受力不平衡，故CD错误。
故选A。
6. 如图所示，将乒乓球压入水底，松手后乒乓球经过位置1和位置2，最终在位置3静止，则乒乓球受到的浮力随时间变化的关系为（ ）
A. B. C. D.
【答案】D
【解析】
【详解】根据题意可知，将乒乓球压入水底，松手后乒乓球经过位置1和位置2，在位置3静止，整个过程中，乒乓球排开水的体积是先不变，刚刚露出水面时变小，在位置3静止时不变，根据可知，液体密度、g不变，浮力的变化是：先不变、再变小、最后不变，故D符合题意，ABC不符合题意。
故选D。
7. 如图所示的实验电路，使用两节新干电池，闭合开关S后，电流表A的示数为0.5A，电流表的示数为0.3A，下列说法正确的是（ ）
A. 通过的电流为0.2AB. 通过的电流为0.2A
C. 的电功率为0.6WD. 的电功率为0.9W
【答案】B
【解析】
【详解】AB．由图知，两个灯泡并联，电流表A测干路电流，电流表测流过灯的电流，且示数为0.3A，即通过灯的电流为
已知电流表A的示数为0.5A，即干路电流
因为并联电路中干路电流等于各支路电流之和，所以通过灯的电流为
故A错误，B正确；
CD．电源是两节新干电池，电源电压是3V，根据功率的计算可知，、的电功率分别为
故CD错误。
故选B。
二、填空题：本大题共7小题，每空1分，共21分.
8. 如图所示，在慢镜头下，用球拍击球时球变形了，说明力可以使物体________；球拍也变形了，说明力的作用是________的；球被击飞了，说明力可以改变物体的________。
【答案】 ①. 发生形变 ②. 相互 ③. 运动状态
【解析】
【详解】[1][2]击球瞬间球拍和球都变形了，说明力可以改变物体的形状；球拍对球的力使球发生形变，同时球会给球拍一个反作用力，这个反作用力让球拍变形，说明物体间力的作用是相互的。
[3]球被球拍击中后，运动的方向发生了改变，说明可以改变物体运动状态。
9. 智能手机能够发出声音主要是通过喇叭________产生的；观看视频时用2倍速播放，说话速度变快，声音的________（选填“响度”“音调”或“音色”）会发生变化；学习时把手机调成“静音模式”，这是在________（选填“声源处”“传播过程中”或“人耳处”）控制噪声。
【答案】 ①. 振动 ②. 音调 ③. 声源处
【解析】
【详解】[1]声音是由物体振动产生的，喇叭的振动产生声音。
[2]音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性，观看视频时，用2倍速播放，说话速度变快，声音的音调会发生变化。
[3]根据减弱噪声的途径可知，学习时把手机调成“静音模式”，这是在声源处控制噪声。
10. 如图所示，当一架无人机掠过湖面时，水中出现无人机的倒影，这是光的________形成的________（选填“实”或“虚”）像，无人机从湖中央飞回岸边，湖中的像________（选填“变大”“变小”或“不变”）。
【答案】 ①. 反射 ②. 虚 ③. 不变
【解析】
【10题详解】
[1][2]岸边的人在水中看到无人机的倒影是光在水面反射进入了人眼，属于光的反射现象，像是反射光线反向延长线的交点，不是实际光线会聚而成，像是虚像。
[3]平静的湖面相当于平面镜，无人机在湖面中的倒影属于平面镜成像现象。由平面镜成像的特点可知，像与物等大，所以当无人机从湖中央飞回岸边，湖中的像大小不变。
11. 支持卫星通话的手机芯片是由________材料制作的，手机与卫星之间是用________（选填“电磁波”或“超声波”）传递信号的，因为声音的传播________（选填“需要”或“不需要”）介质。
【答案】 ①. 半导体 ②. 电磁波 ③. 需要
【解析】
【11题详解】
[1]半导体的导电性能介于导体和绝缘体之间，常见的半导体材料有锗、硅。手机芯片制作的原材料是高纯度硅，从导电性来讲，硅是半导体。
[2][3]电磁波可以在真空中传播，而超声波不能在真空中传播，声的传播需要介质；所以手机传递信息的载体是频率更高的电磁波。
12. 冬天天气寒冷，小曼喜欢吃火锅，小曼观察到火锅沸腾时会冒“热气”，这是________（填物态变化名称）现象；夏天天气炎热，小曼喜欢吃雪糕，雪糕刚从冰柜拿出时，表面会附有许多“白色粉末”，这是________（填物态变化名称）现象，此过程需要________（选填“吸热”或“放热”）.
【答案】 ①. 液化 ②. 凝华 ③. 放热
【解析】
【12题详解】
[1]“热气”是由气态的水蒸气遇冷变成的液态小水珠，属于液化现象。
[2][3]从冰箱拿出的冰棒表面会附有许多“白色粉末”，这是冰箱中的水蒸气凝华成霜附在表面形成的。这个过程要放出热量。
13. 如图所示，意大利科学家托里拆利用该装置进行实验，首先测得了标准大气压强的值约为________Pa；实验时，若仅将玻璃管倾斜至虚线位置，则管内水银柱的长度将________，若将此装置从山上拿到山下做实验，测量的大气压将________（后两空选填“变小”“不变”或“变大”）。
【答案】 ①. 1.0×105 ②. 变大 ③. 变大
【解析】
【13题详解】
[1]十七世纪40年代意大利科学家托里拆利首先用实验测出大气压的值。标准大气压强的值约为1.0×105帕。
[2]若将玻璃管稍微倾斜一点放置，大气压不变，所以水银柱高度也不变，但倾斜后水银柱的长度会变大。
[3]由于大气压会随着高度的增加而减小，可知山下的气压比山上的气压大。所以将此装置从山上拿到山下时，测量的大气压将变大。
14. 如图甲所示的电路中，电源电压不变，闭合开关后，滑片由b端向a端移动的过程中，电阻R的电流I与电压U的关系如图乙，则电源电压U=________V，电阻________Ω，滑片移动过程中，电路中消耗的总功率________（选填“一直增大”“一直减小”或“先增大后减小”）。
【答案】 ①. 6 ②. 10 ③. 一直增大
【解析】
【详解】[1][2]由图甲可知，R与滑动变阻器串联，电压表测R两端电压，电流表测电路中电流，当滑片移至a端时，R两端电压为电源电压，电流表示数最大，由图乙可知，此时电压表示数为 6 V，电流表示数为0.6 A，故
[3]滑片由b端向a端移动的过程中，滑动变阻器接入电路中的电阻变小，电路中的电流一直变大，根据可知，电源电压不变，电路中消耗的总功率一直增大。
三、作图题：本题7分
15. 如题图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
【答案】
【解析】
【详解】静止在水平桌面上物体受到重力和支持力的共同作用，保持静止状态，重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画线段的长度要相等，如图所示
16. 如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
【答案】
【解析】
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
17. 如图所示，将小磁针靠近螺线管的一端，当开关S闭合后，小磁针N极的指向如图所示。请在图中标出电源的“+”极和螺线管的N极，并画出螺线管的绕法。
【答案】
【解析】
【17题详解】
由电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的左端为负极，右端为正极；由小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管靠近小磁针N极一端为S极，则通电螺线管的右端为N极。根据安培定则，伸出右手，四指指向电流方向，大拇指指示通电螺线管的N极右端，则四指弯曲的方向为电流的方向，据此画出螺线管的绕法；如图所示：
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题6分，共19分.
18. （1）如图甲所示，所测物体的长度为______cm；
（2）如图乙所示，弹簧测力计的示数为______N。
【答案】 ①. 2.65 ②. 2.4
【解析】
【详解】[1]由图甲得，刻度尺的分度值0.1cm，物体左端在2.00cm位置，右端在4.65cm位置，则所测物体的长度为
[2]弹簧测力计的分度值为0.2N，示数2.4N。
19. 如图所示，使用电流表前需用螺丝刀________（选填“顺”或“逆”）时针旋转调零旋钮，让指针在零刻度线处，接入电路后，电流表先用________（选填“大”或“小”）量程进行“试触”。
【答案】 ①. 顺 ②. 大
【解析】
【19题详解】
[1]电流表使用前需要先调零，由于指针偏左，因而具体操作是用螺丝刀将旋钮顺时针旋转。
[2]用电流表测电流时，如果不能估计出电流的大小，为防止电流表烧坏，应用大量程进行试触，根据指针偏转的角度选择合适的量程。
20. 如图所示，为了证明气体发生扩散，密度大的二氧化氮应在________（选填“A”或“B”）瓶，这样做的目的是________.
【答案】 ①. B ②. 见详解
【解析】
【20题详解】
[1][2]二氧化氮的密度大于空气的密度，如果把二氧化氮气体放到上方，由于重力的缘故，二氧化氮分子也会下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动，因此要把密度小的空气瓶子放到上方，把二氧化氮气体放在下方。即密度大的二氧化氮应在B瓶。
21. 小新利用图甲所示的装置进行“探究平面镜成像特点”实验，A和B是两支完全相同的蜡烛。
（1）实验时用薄玻璃板替代平面镜的目的是便于确定________的位置，玻璃板应与水平桌面________；
（2）为了探究蜡烛A的像与蜡烛A是否大小相等，实验中把点燃的蜡烛A放在玻璃板前，然后把________（选填“点燃”或“未点燃”）的蜡烛B放在玻璃板后不断移动，观察它与蜡烛A的像能否完全重合；
（3）多次改变蜡烛A的位置，并移动蜡烛B确定像的位置，每次标记出蜡烛A和它像的位置（如图乙所示）。请根据小新完成的下列实验数据表格，将表格补充完整。________
（4）若实验中没有刻度尺，为了找出蜡烛A的像和蜡烛A到玻璃板的距离的关系，可以进行操作是________（写出一种即可）；
（5）将黑色的纸板放在玻璃板与蜡烛B之间，小新在蜡烛A侧________（选填“能”或“不能”观察到蜡烛A的像；
（6）如图丙所示，小新把三个字母分别竖立在玻璃板面前，研究像与物的左右关系，选用字母________的效果最好。
【答案】 ①. 便于确定像的位置 ②. 垂直 ③. 未点燃 ④. 蜡烛A与玻璃板的距离/cm ⑤. 将纸沿着玻璃板位置的直线对折，观察像与物是否完全重合 ⑥. 能 ⑦. C
【解析】
【详解】（1）[1]玻璃板有透光性，既能成像，又能确定像的位置，实验时用薄玻璃板替代平面镜的目的是便于确定像的位置。
[2]为了便于探究平面镜成像的规律，玻璃板应与桌面垂直放置，否则像与物无法完全重合。
（2）[3]为了探究蜡烛A的像与蜡烛A大小相等，将玻璃板竖立在白纸上，把点燃的蜡烛A放在玻璃板前，可以看到它在玻璃板后的像；把未点燃的蜡烛B放在玻璃板后移动，直到看上去它与蜡烛A的像完全重合。
（3）[4]本实验要研究蜡烛A与玻璃板的距离及蜡烛A的像与玻璃板的距离的关系，所以，表格处要填写的是：蜡烛A与玻璃板的距离/cm。
（4）[5]若实验中没有刻度尺，为了找出蜡烛A的像和蜡烛A到玻璃板的距离的关系，可以直接将纸沿着玻璃板位置的直线对折，观察像与物是否完全重合。
（5）[6]平面镜成像属于光反射，将黑色的纸板放在玻璃板与蜡烛B之间，小新在蜡烛A侧能观察到蜡烛A的像。
（6）[7]研究像与物的左右关系，要选择左右不对称的字母才可以，所以选用字C的效果最好。
22. 图甲所示是小明测量定值电阻阻值的实验电路。
（1）图甲电路中有一根导线连错了，请你在错误的导线上打上“×”，并用笔画线代替导线把它改接到正确的位置上；__________
（2）实验过程中，移动滑片使电压表的示数分别为0.5V、1.0V、1.5V、2.0V，由于小明没有养成良好的实验习惯，把测得的电流值随手写在了草稿纸上，如图乙所示。请你根据实验需求，把记录在草稿纸上的电流值分别填入实验表格对应的位置；__________
（3）分析第一组数据可以算出该定值电阻R的阻值为________Ω；
（4）实验结束后，小昊指出了小明实验表格中的问题是________。
【答案】 ①.
②. 5 ③. 没有求4次实验电阻的平均值
【解析】
【详解】（1）[1]根据电路图可知，电压表要并联在定值电阻两端，测量其电压，修改电路图如图所示：
（2）（3）[2][3]根据草稿纸和表格中的内容可知，定值电阻的电压和电流之比是一个定值，根据
由此可知，电压是1.0V，对应的电流是0.18A；电压是1.5V，对应的电流是0.30A；电压是2.0V，对应的电流是0.40A，填写表格如下表：
（4）[4]根据实验目的和表格可知，为了减小误差，要多次测量求平均值，所以，小明实验表格中的问题是没有求4次实验电阻的平均值。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
23. 如图所示为我国自主研发的模块车，可以运载航母零件，也可以转运深中隧道的浮沉管。在某次任务中以0.1m/s的速度将零件沿水平特制路面匀速运送，车与零件总重，若运输时模块车轮胎与地面的总接触面积为，受到的阻力是总重的0.1倍，求：（g取10N/kg）
（1）模块车对地面的压力；
（2）模块车对地面压强；
（3）模块车牵引力做功的功率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）模块车对地面的压力为
（2）模块车对地面的压强为
（3）模块车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小相等，牵引力大小为
模块车牵引力做功的功率为
答：（1）模块车对地面的压力为；
（2）模块车对地面的压强为；
（3）模块车牵引力做功的功率为。
24. 小明给奶奶买了一个电热足浴盆，内部电路如图所示，有加热和保温两挡，，将盆内质量为6kg的足药汤从加热到，需要正常工作20min，求此过程：[假设足药汤的比热容]
（1）足药汤吸收的热量；
（2）足浴盆加热时的功率；
（3）足浴盆加热足药汤效率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）足药汤吸收的热量为
（2）由图可知，当两个开关同时闭合时，两电阻并联，电路总电阻较小，足浴盆处于加热挡，足浴盆加热时的功率为
（3）足浴盆加热足药汤消耗的电能为
足浴盆加热足药汤的效率为
答：（1）足药汤吸收的热量为；
（2）足浴盆加热时的功率为；
（3）足浴盆加热足药汤的效率。
六、综合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题7分，共19分.
25. 小明新买了一个带血氧检测功能的智能手表，侧边带有两个发光极管，一个红光LED（660nm）和一个红外光LED（910nm），如甲所示，可以测量人体血液中的含氧血红蛋白容量占全部可结合的血红蛋白（脱氧血红蛋白与含氧血红蛋白之和）容量的百分比，即血氧饱和度。其检测原理是利用手指血液中含氧血红蛋白与脱氧血红蛋白对特定波长的光吸收率不同（如图乙），实线条表示脱氧血红蛋白的感应曲线，虚线条表示含氧血红蛋白的感应曲线，通过检测两种对不同波长的光吸收的情况，得到血氧饱和度的数据。
（1）请举出一个生活中应用红外光的例子__________：.
（2）检测设备检测到__________（选填“红光”或“红外光”）越强，表示血氧浓度越高；
（3）要准确检测血氧饱和度，不能选取波长__________（选填“大于”“小于”或“等于”）800nm的光源；
（4）人在静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J。静息时，心脏跳动一次做的功为__________J，而成年人运动时，血氧浓度稍微上升，心脏每分钟可以跳动150次，心脏单次跳动做功是静息时的6倍，则运动时心脏的功率为__________W。
【答案】 ①. 夜视仪（合理即可） ②. 红光 ③. 等于 ④. 1.2 ⑤. 18
【解析】
【详解】（1）[1]红外线探测人体热量，红外线成像，例如夜视仪（合理即可）。
（2）[2]根据图乙可知，当波长在660nm到910nm之间的红光时，检测设备检测到越强，表示血氧浓度越高。
（3）[3]根据图乙可知，波长等于800nm时，脱氧血红蛋白与含氧血红蛋白相等，所以不能选取波长等于800nm的光源。
（4）[4][5]人在静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J。根据题意可知，静息时，心脏跳动一次，左心室会通过主动脉把血液射出，右心室会通过肺动脉把血液射入肺部，所以心脏跳动一次做的功为
1J+0.2J=1.2J
而成年人运动时，血氧浓度稍微上升，心脏每分钟可以跳动150次，心脏单次跳动做功是静息时6倍，则运动时心脏的做功是
运动时1分钟心脏的功率为
26. 小明在候机厅发现不同飞机机翼的形状一般不同，那么机翼的形状是否会影响飞机的升力呢？为此小明用硬纸板制作成厚度不同，长度和宽度相同的机翼模型进行了探究。如图所示，用竖直的金属杆穿过机翼模型，将模型挂在弹簧秤上。用可调速的风扇，距机翼模型相同距离，以不同的风速正对着模型吹风，分别读出弹簧测力计的示数，并进行多次实验，整理相关的数据如表。
（1）用电风扇正对着机翼模型吹风，模型上表面凸起，空气流速快、压强________，形成一个向________的压力差，故电风扇的风速越大，弹簧秤的示数越________；
（2）第1组实验中，当风速为6m/s时，机翼模型受到的升力为________N；
（3）根据表格数据，分析机翼模型的升力和机翼厚度之间的关系：在机翼长度和宽度都相同时，机翼厚度越大，产生的升力越________；
（4）请你结合生活实际，猜想飞机的升力还可能与________有关。
【答案】 ①. 小 ②. 上 ③. 小 ④. 4.4 ⑤. 大 ⑥. 自身重力
【解析】
【详解】（1）[1][2][3]当用电风扇对着模型吹风时，由于模型上方凸起，下方平直，所以上表面空气流速快、压强小，下面表空气流速慢，压强大，形成一个向上的压力差，从而使弹簧秤的示数比没有风吹时小。
（2）[4]第3组实验中，当风速为0m/s时机翼模型受到的升力为0，此时弹簧秤示数为9.5N，为当风速为6m/s时弹簧秤示数为5.1N，则机翼模型受到的升力为
（3）[5]三次实验中机翼长度和宽度都相同，机翼的厚度不同，机翼的厚度越大，产生的升力越大，故结论为：在机翼长度和宽度都相同时，机翼厚度越大，产生的升力越大。
（4）[6]生活中的飞机太重了，也不能飞起来，所以可以猜想飞机的升力还可能与自身重力有关。
27. 阅读材料，回答问题。
最佳空燃比
进入发动机的空气与燃料的质量之比称为空燃比，若吸入发动机的空气所含氧气与燃料恰好完全反应就达到最佳空燃比。为了达到最佳空燃比，在尾气管上安装了如图甲的氧传感器，工作原理如图乙所示，装置内外表面各有一层铂电极，电极外侧与高温尾气接触，内侧连通外界大气，电加热器可以加热内侧空气，使氧分子电离成氧离子，然后高温电离后的氧离子会从氧浓度高的位置移到氧浓度低的位置，铂电极A和B会聚集更多电荷，从而产生电压。
当空燃比小于最佳空燃比时，尾气中含氧量为0，两电极间的电压达到恒定最大值；当空燃比大于最佳空燃比时，随着尾气中氧含量变大，两电极板间电压急剧变小。发动机控制模块通过检测铂电极两端的电压，控制喷油量，使发动机接近最佳空燃比。
（1）电极之间的电流方向是：铂电极________（选填“A到B”或“B到A”）；电加热器工作时将电能转化为________能；
（2）发动机控制模块检测铂电极两端的电压与空燃比的关系图象如图丙所示，若发动机控制模块检测铂电极两端的电压接近为零，说明尾气中的氧气含量较________（选填“高”或“低”），需要________（选填“加大”或“减少”）喷油嘴的喷油量；由图丙可知最佳空燃比为________；
（3）如图丁所示，某汽车的四缸发动机全程转速为40r/s，发动机工作时空燃比是14.4，每次进入单个汽缸的空气质量均为0.288g，汽油热值取，则发动机1h燃烧的汽油放出的热量为________J。
【答案】 ①. A到B ②. 内 ③. 高 ④. 加大 ⑤. 14.7 ⑥.
【解析】
【详解】（1）[1]由图乙可知氧离子从B到A，而氧离子带负电，故氧化锆内的电流方向是：铂电极A到B。
[2]电加热器工作时，消耗电能后发热，能量转化是将电能转化为内能。
（2）[3][4]当空燃比大于最佳空燃比时，随着尾气中氧含量变大，两电极板间电压急剧变小，所以铂电极两端的电压接近为零，说明尾气中的氧气含量较高，需要加大喷油量。
[5]由图丙可知，最佳空燃比为14.7。
（3）[6]发动机工作时空燃比是14.4，每次喷入单个汽缸的油量为
发动机全程转速为40转/秒，所以1秒20个吸气冲程，故四缸发动机1秒燃油质量为
发动机1h燃烧的汽油放出的热量为
实验次数
____________
蜡烛A的像到玻璃板的距离/cm
蜡烛的像与蜡烛的大小关系
1
6.5
6.5
2
4
4
3
5
5
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
3
1.5
4
2.0
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
0.18
3
1.5
0.30
4
2.0
0.40
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
0.18
3
1.5
0.30
4
2.0
0.40
实验组别
机翼厚度
不同时速时弹簧秤的示数（N）
0m/s
1m/s
3m/s
6m/s
12m/s
1
2cm
9.5
8.5
7.1
5.1
2.9
2
4cm
10.0
8.6
6.3
3.1
0
3
6cm
11.0
9.1
6.1
2.5
0
本试卷共8页，23小题，满分100分.考试用时80分钟.
注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上.用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号.
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上.
3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.
4.考生必须保持答题卡的整洁.考试结束后，将试卷和答题卡一并交回.
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1. 如图所示，小明在安全黄线外等候地铁，请你估算安全黄线与安全屏蔽门之间的距离大约为（ ）
A. 60cmB. 6mmC. 0.06mD. 60dm
【答案】A
【解析】
【详解】成年人一步的长度约50cm，安全黄线与安全屏蔽门之间的距离比成年人的一步的长度略大，大约为60cm，故A符合题意，BCD不符合题意。
故选A。
2. 如图所示，小明发现公共汽车窗边放置有安全锤，安全锤的一端设计成锥形的目的是（ ）
A. 增大压力B. 减小压力C. 增大压强D. 减小压强
【答案】C
【解析】
【详解】逃生安全锤有一端设计成锥形，目的是在压力一定时，通过减小受力面积的方法，从而增大压强来破坏玻璃窗逃生。
故选C
3. 如图所示是小明入住旅馆张贴的火灾逃离指引，受困人员应采取弯腰或匍匐的姿势撤离，以尽量减少有害气体的吸入，这是因为燃烧产生的有害气体（ ）
A. 密度较大，聚集在下方B. 密度较小，聚集在上方
C. 密度较小，聚集在下方D. 密度较大，聚集在上方
【答案】B
【解析】
【详解】室内火灾发生时，温度较高，室内有毒气体体积膨胀，密度减小；根据物体的浮沉条件，有毒气体漂浮在房间的上方。所以，为有效避免吸入有害气体或被灼伤，受困人员应采取弯腰甚至匍匐的姿势撤离火场。
故选B。
4. 2023年4月12日，中国科学团队实现403秒稳态运行人造太阳，这是一个重大的突破。有关太阳能的说法正确的是（ ）
A. 不是清洁能源B. 是二次能源
C. 内部发生核聚变D. 是不可再生能源
【答案】C
【解析】
【详解】根据太阳能的知识可知：
A．太阳能是清洁、无污染的能源，故A错误；
B．太阳能可以从自然界中直接获得，是一次能源，故B错误；
C．太阳内部发生的是核聚变，故C正确；
D．太阳能可以源源不断的从自然界中得到，是可再生能源，故D错误。
故选C。
5. 如图所示为广东“醒狮”，至今已有一千多年的历史.下列说法正确的是（ ）
A. 醒狮腾空时惯性不变B. 醒狮腾空时惯性变小
C. 醒狮腾空到最高点时不受力D. 醒狮腾空到最高点时受力平衡
【答案】A
【解析】
【详解】AB．惯性大小只和质量有关，醒狮腾空时惯性不变，故A正确，B错误；
CD．醒狮腾空到最高点时受到重力和空气阻力作用，这两个力大小不相等，不是平衡力，醒狮受力不平衡，故CD错误。
故选A。
6. 如图所示，将乒乓球压入水底，松手后乒乓球经过位置1和位置2，最终在位置3静止，则乒乓球受到的浮力随时间变化的关系为（ ）
A. B. C. D.
【答案】D
【解析】
【详解】根据题意可知，将乒乓球压入水底，松手后乒乓球经过位置1和位置2，在位置3静止，整个过程中，乒乓球排开水的体积是先不变，刚刚露出水面时变小，在位置3静止时不变，根据可知，液体密度、g不变，浮力的变化是：先不变、再变小、最后不变，故D符合题意，ABC不符合题意。
故选D。
7. 如图所示的实验电路，使用两节新干电池，闭合开关S后，电流表A的示数为0.5A，电流表的示数为0.3A，下列说法正确的是（ ）
A. 通过的电流为0.2AB. 通过的电流为0.2A
C. 的电功率为0.6WD. 的电功率为0.9W
【答案】B
【解析】
【详解】AB．由图知，两个灯泡并联，电流表A测干路电流，电流表测流过灯的电流，且示数为0.3A，即通过灯的电流为
已知电流表A的示数为0.5A，即干路电流
因为并联电路中干路电流等于各支路电流之和，所以通过灯的电流为
故A错误，B正确；
CD．电源是两节新干电池，电源电压是3V，根据功率的计算可知，、的电功率分别为
故CD错误。
故选B。
二、填空题：本大题共7小题，每空1分，共21分.
8. 如图所示，在慢镜头下，用球拍击球时球变形了，说明力可以使物体________；球拍也变形了，说明力的作用是________的；球被击飞了，说明力可以改变物体的________。
【答案】 ①. 发生形变 ②. 相互 ③. 运动状态
【解析】
【详解】[1][2]击球瞬间球拍和球都变形了，说明力可以改变物体的形状；球拍对球的力使球发生形变，同时球会给球拍一个反作用力，这个反作用力让球拍变形，说明物体间力的作用是相互的。
[3]球被球拍击中后，运动的方向发生了改变，说明可以改变物体运动状态。
9. 智能手机能够发出声音主要是通过喇叭________产生的；观看视频时用2倍速播放，说话速度变快，声音的________（选填“响度”“音调”或“音色”）会发生变化；学习时把手机调成“静音模式”，这是在________（选填“声源处”“传播过程中”或“人耳处”）控制噪声。
【答案】 ①. 振动 ②. 音调 ③. 声源处
【解析】
【详解】[1]声音是由物体振动产生的，喇叭的振动产生声音。
[2]音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性，观看视频时，用2倍速播放，说话速度变快，声音的音调会发生变化。
[3]根据减弱噪声的途径可知，学习时把手机调成“静音模式”，这是在声源处控制噪声。
10. 如图所示，当一架无人机掠过湖面时，水中出现无人机的倒影，这是光的________形成的________（选填“实”或“虚”）像，无人机从湖中央飞回岸边，湖中的像________（选填“变大”“变小”或“不变”）。
【答案】 ①. 反射 ②. 虚 ③. 不变
【解析】
【10题详解】
[1][2]岸边的人在水中看到无人机的倒影是光在水面反射进入了人眼，属于光的反射现象，像是反射光线反向延长线的交点，不是实际光线会聚而成，像是虚像。
[3]平静的湖面相当于平面镜，无人机在湖面中的倒影属于平面镜成像现象。由平面镜成像的特点可知，像与物等大，所以当无人机从湖中央飞回岸边，湖中的像大小不变。
11. 支持卫星通话的手机芯片是由________材料制作的，手机与卫星之间是用________（选填“电磁波”或“超声波”）传递信号的，因为声音的传播________（选填“需要”或“不需要”）介质。
【答案】 ①. 半导体 ②. 电磁波 ③. 需要
【解析】
【11题详解】
[1]半导体的导电性能介于导体和绝缘体之间，常见的半导体材料有锗、硅。手机芯片制作的原材料是高纯度硅，从导电性来讲，硅是半导体。
[2][3]电磁波可以在真空中传播，而超声波不能在真空中传播，声的传播需要介质；所以手机传递信息的载体是频率更高的电磁波。
12. 冬天天气寒冷，小曼喜欢吃火锅，小曼观察到火锅沸腾时会冒“热气”，这是________（填物态变化名称）现象；夏天天气炎热，小曼喜欢吃雪糕，雪糕刚从冰柜拿出时，表面会附有许多“白色粉末”，这是________（填物态变化名称）现象，此过程需要________（选填“吸热”或“放热”）.
【答案】 ①. 液化 ②. 凝华 ③. 放热
【解析】
【12题详解】
[1]“热气”是由气态的水蒸气遇冷变成的液态小水珠，属于液化现象。
[2][3]从冰箱拿出的冰棒表面会附有许多“白色粉末”，这是冰箱中的水蒸气凝华成霜附在表面形成的。这个过程要放出热量。
13. 如图所示，意大利科学家托里拆利用该装置进行实验，首先测得了标准大气压强的值约为________Pa；实验时，若仅将玻璃管倾斜至虚线位置，则管内水银柱的长度将________，若将此装置从山上拿到山下做实验，测量的大气压将________（后两空选填“变小”“不变”或“变大”）。
【答案】 ①. 1.0×105 ②. 变大 ③. 变大
【解析】
【13题详解】
[1]十七世纪40年代意大利科学家托里拆利首先用实验测出大气压的值。标准大气压强的值约为1.0×105帕。
[2]若将玻璃管稍微倾斜一点放置，大气压不变，所以水银柱高度也不变，但倾斜后水银柱的长度会变大。
[3]由于大气压会随着高度的增加而减小，可知山下的气压比山上的气压大。所以将此装置从山上拿到山下时，测量的大气压将变大。
14. 如图甲所示的电路中，电源电压不变，闭合开关后，滑片由b端向a端移动的过程中，电阻R的电流I与电压U的关系如图乙，则电源电压U=________V，电阻________Ω，滑片移动过程中，电路中消耗的总功率________（选填“一直增大”“一直减小”或“先增大后减小”）。
【答案】 ①. 6 ②. 10 ③. 一直增大
【解析】
【详解】[1][2]由图甲可知，R与滑动变阻器串联，电压表测R两端电压，电流表测电路中电流，当滑片移至a端时，R两端电压为电源电压，电流表示数最大，由图乙可知，此时电压表示数为 6 V，电流表示数为0.6 A，故
[3]滑片由b端向a端移动的过程中，滑动变阻器接入电路中的电阻变小，电路中的电流一直变大，根据可知，电源电压不变，电路中消耗的总功率一直增大。
三、作图题：本题7分
15. 如题图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
【答案】
【解析】
【详解】静止在水平桌面上物体受到重力和支持力的共同作用，保持静止状态，重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画线段的长度要相等，如图所示
16. 如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
【答案】
【解析】
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
17. 如图所示，将小磁针靠近螺线管的一端，当开关S闭合后，小磁针N极的指向如图所示。请在图中标出电源的“+”极和螺线管的N极，并画出螺线管的绕法。
【答案】
【解析】
【17题详解】
由电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的左端为负极，右端为正极；由小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管靠近小磁针N极一端为S极，则通电螺线管的右端为N极。根据安培定则，伸出右手，四指指向电流方向，大拇指指示通电螺线管的N极右端，则四指弯曲的方向为电流的方向，据此画出螺线管的绕法；如图所示：
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题6分，共19分.
18. （1）如图甲所示，所测物体的长度为______cm；
（2）如图乙所示，弹簧测力计的示数为______N。
【答案】 ①. 2.65 ②. 2.4
【解析】
【详解】[1]由图甲得，刻度尺的分度值0.1cm，物体左端在2.00cm位置，右端在4.65cm位置，则所测物体的长度为
[2]弹簧测力计的分度值为0.2N，示数2.4N。
19. 如图所示，使用电流表前需用螺丝刀________（选填“顺”或“逆”）时针旋转调零旋钮，让指针在零刻度线处，接入电路后，电流表先用________（选填“大”或“小”）量程进行“试触”。
【答案】 ①. 顺 ②. 大
【解析】
【19题详解】
[1]电流表使用前需要先调零，由于指针偏左，因而具体操作是用螺丝刀将旋钮顺时针旋转。
[2]用电流表测电流时，如果不能估计出电流的大小，为防止电流表烧坏，应用大量程进行试触，根据指针偏转的角度选择合适的量程。
20. 如图所示，为了证明气体发生扩散，密度大的二氧化氮应在________（选填“A”或“B”）瓶，这样做的目的是________.
【答案】 ①. B ②. 见详解
【解析】
【20题详解】
[1][2]二氧化氮的密度大于空气的密度，如果把二氧化氮气体放到上方，由于重力的缘故，二氧化氮分子也会下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动，因此要把密度小的空气瓶子放到上方，把二氧化氮气体放在下方。即密度大的二氧化氮应在B瓶。
21. 小新利用图甲所示的装置进行“探究平面镜成像特点”实验，A和B是两支完全相同的蜡烛。
（1）实验时用薄玻璃板替代平面镜的目的是便于确定________的位置，玻璃板应与水平桌面________；
（2）为了探究蜡烛A的像与蜡烛A是否大小相等，实验中把点燃的蜡烛A放在玻璃板前，然后把________（选填“点燃”或“未点燃”）的蜡烛B放在玻璃板后不断移动，观察它与蜡烛A的像能否完全重合；
（3）多次改变蜡烛A的位置，并移动蜡烛B确定像的位置，每次标记出蜡烛A和它像的位置（如图乙所示）。请根据小新完成的下列实验数据表格，将表格补充完整。________
（4）若实验中没有刻度尺，为了找出蜡烛A的像和蜡烛A到玻璃板的距离的关系，可以进行操作是________（写出一种即可）；
（5）将黑色的纸板放在玻璃板与蜡烛B之间，小新在蜡烛A侧________（选填“能”或“不能”观察到蜡烛A的像；
（6）如图丙所示，小新把三个字母分别竖立在玻璃板面前，研究像与物的左右关系，选用字母________的效果最好。
【答案】 ①. 便于确定像的位置 ②. 垂直 ③. 未点燃 ④. 蜡烛A与玻璃板的距离/cm ⑤. 将纸沿着玻璃板位置的直线对折，观察像与物是否完全重合 ⑥. 能 ⑦. C
【解析】
【详解】（1）[1]玻璃板有透光性，既能成像，又能确定像的位置，实验时用薄玻璃板替代平面镜的目的是便于确定像的位置。
[2]为了便于探究平面镜成像的规律，玻璃板应与桌面垂直放置，否则像与物无法完全重合。
（2）[3]为了探究蜡烛A的像与蜡烛A大小相等，将玻璃板竖立在白纸上，把点燃的蜡烛A放在玻璃板前，可以看到它在玻璃板后的像；把未点燃的蜡烛B放在玻璃板后移动，直到看上去它与蜡烛A的像完全重合。
（3）[4]本实验要研究蜡烛A与玻璃板的距离及蜡烛A的像与玻璃板的距离的关系，所以，表格处要填写的是：蜡烛A与玻璃板的距离/cm。
（4）[5]若实验中没有刻度尺，为了找出蜡烛A的像和蜡烛A到玻璃板的距离的关系，可以直接将纸沿着玻璃板位置的直线对折，观察像与物是否完全重合。
（5）[6]平面镜成像属于光反射，将黑色的纸板放在玻璃板与蜡烛B之间，小新在蜡烛A侧能观察到蜡烛A的像。
（6）[7]研究像与物的左右关系，要选择左右不对称的字母才可以，所以选用字C的效果最好。
22. 图甲所示是小明测量定值电阻阻值的实验电路。
（1）图甲电路中有一根导线连错了，请你在错误的导线上打上“×”，并用笔画线代替导线把它改接到正确的位置上；__________
（2）实验过程中，移动滑片使电压表的示数分别为0.5V、1.0V、1.5V、2.0V，由于小明没有养成良好的实验习惯，把测得的电流值随手写在了草稿纸上，如图乙所示。请你根据实验需求，把记录在草稿纸上的电流值分别填入实验表格对应的位置；__________
（3）分析第一组数据可以算出该定值电阻R的阻值为________Ω；
（4）实验结束后，小昊指出了小明实验表格中的问题是________。
【答案】 ①.
②. 5 ③. 没有求4次实验电阻的平均值
【解析】
【详解】（1）[1]根据电路图可知，电压表要并联在定值电阻两端，测量其电压，修改电路图如图所示：
（2）（3）[2][3]根据草稿纸和表格中的内容可知，定值电阻的电压和电流之比是一个定值，根据
由此可知，电压是1.0V，对应的电流是0.18A；电压是1.5V，对应的电流是0.30A；电压是2.0V，对应的电流是0.40A，填写表格如下表：
（4）[4]根据实验目的和表格可知，为了减小误差，要多次测量求平均值，所以，小明实验表格中的问题是没有求4次实验电阻的平均值。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
23. 如图所示为我国自主研发的模块车，可以运载航母零件，也可以转运深中隧道的浮沉管。在某次任务中以0.1m/s的速度将零件沿水平特制路面匀速运送，车与零件总重，若运输时模块车轮胎与地面的总接触面积为，受到的阻力是总重的0.1倍，求：（g取10N/kg）
（1）模块车对地面的压力；
（2）模块车对地面压强；
（3）模块车牵引力做功的功率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）模块车对地面的压力为
（2）模块车对地面的压强为
（3）模块车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小相等，牵引力大小为
模块车牵引力做功的功率为
答：（1）模块车对地面的压力为；
（2）模块车对地面的压强为；
（3）模块车牵引力做功的功率为。
24. 小明给奶奶买了一个电热足浴盆，内部电路如图所示，有加热和保温两挡，，将盆内质量为6kg的足药汤从加热到，需要正常工作20min，求此过程：[假设足药汤的比热容]
（1）足药汤吸收的热量；
（2）足浴盆加热时的功率；
（3）足浴盆加热足药汤效率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）足药汤吸收的热量为
（2）由图可知，当两个开关同时闭合时，两电阻并联，电路总电阻较小，足浴盆处于加热挡，足浴盆加热时的功率为
（3）足浴盆加热足药汤消耗的电能为
足浴盆加热足药汤的效率为
答：（1）足药汤吸收的热量为；
（2）足浴盆加热时的功率为；
（3）足浴盆加热足药汤的效率。
六、综合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题7分，共19分.
25. 小明新买了一个带血氧检测功能的智能手表，侧边带有两个发光极管，一个红光LED（660nm）和一个红外光LED（910nm），如甲所示，可以测量人体血液中的含氧血红蛋白容量占全部可结合的血红蛋白（脱氧血红蛋白与含氧血红蛋白之和）容量的百分比，即血氧饱和度。其检测原理是利用手指血液中含氧血红蛋白与脱氧血红蛋白对特定波长的光吸收率不同（如图乙），实线条表示脱氧血红蛋白的感应曲线，虚线条表示含氧血红蛋白的感应曲线，通过检测两种对不同波长的光吸收的情况，得到血氧饱和度的数据。
（1）请举出一个生活中应用红外光的例子__________：.
（2）检测设备检测到__________（选填“红光”或“红外光”）越强，表示血氧浓度越高；
（3）要准确检测血氧饱和度，不能选取波长__________（选填“大于”“小于”或“等于”）800nm的光源；
（4）人在静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J。静息时，心脏跳动一次做的功为__________J，而成年人运动时，血氧浓度稍微上升，心脏每分钟可以跳动150次，心脏单次跳动做功是静息时的6倍，则运动时心脏的功率为__________W。
【答案】 ①. 夜视仪（合理即可） ②. 红光 ③. 等于 ④. 1.2 ⑤. 18
【解析】
【详解】（1）[1]红外线探测人体热量，红外线成像，例如夜视仪（合理即可）。
（2）[2]根据图乙可知，当波长在660nm到910nm之间的红光时，检测设备检测到越强，表示血氧浓度越高。
（3）[3]根据图乙可知，波长等于800nm时，脱氧血红蛋白与含氧血红蛋白相等，所以不能选取波长等于800nm的光源。
（4）[4][5]人在静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J。根据题意可知，静息时，心脏跳动一次，左心室会通过主动脉把血液射出，右心室会通过肺动脉把血液射入肺部，所以心脏跳动一次做的功为
1J+0.2J=1.2J
而成年人运动时，血氧浓度稍微上升，心脏每分钟可以跳动150次，心脏单次跳动做功是静息时6倍，则运动时心脏的做功是
运动时1分钟心脏的功率为
26. 小明在候机厅发现不同飞机机翼的形状一般不同，那么机翼的形状是否会影响飞机的升力呢？为此小明用硬纸板制作成厚度不同，长度和宽度相同的机翼模型进行了探究。如图所示，用竖直的金属杆穿过机翼模型，将模型挂在弹簧秤上。用可调速的风扇，距机翼模型相同距离，以不同的风速正对着模型吹风，分别读出弹簧测力计的示数，并进行多次实验，整理相关的数据如表。
（1）用电风扇正对着机翼模型吹风，模型上表面凸起，空气流速快、压强________，形成一个向________的压力差，故电风扇的风速越大，弹簧秤的示数越________；
（2）第1组实验中，当风速为6m/s时，机翼模型受到的升力为________N；
（3）根据表格数据，分析机翼模型的升力和机翼厚度之间的关系：在机翼长度和宽度都相同时，机翼厚度越大，产生的升力越________；
（4）请你结合生活实际，猜想飞机的升力还可能与________有关。
【答案】 ①. 小 ②. 上 ③. 小 ④. 4.4 ⑤. 大 ⑥. 自身重力
【解析】
【详解】（1）[1][2][3]当用电风扇对着模型吹风时，由于模型上方凸起，下方平直，所以上表面空气流速快、压强小，下面表空气流速慢，压强大，形成一个向上的压力差，从而使弹簧秤的示数比没有风吹时小。
（2）[4]第3组实验中，当风速为0m/s时机翼模型受到的升力为0，此时弹簧秤示数为9.5N，为当风速为6m/s时弹簧秤示数为5.1N，则机翼模型受到的升力为
（3）[5]三次实验中机翼长度和宽度都相同，机翼的厚度不同，机翼的厚度越大，产生的升力越大，故结论为：在机翼长度和宽度都相同时，机翼厚度越大，产生的升力越大。
（4）[6]生活中的飞机太重了，也不能飞起来，所以可以猜想飞机的升力还可能与自身重力有关。
27. 阅读材料，回答问题。
最佳空燃比
进入发动机的空气与燃料的质量之比称为空燃比，若吸入发动机的空气所含氧气与燃料恰好完全反应就达到最佳空燃比。为了达到最佳空燃比，在尾气管上安装了如图甲的氧传感器，工作原理如图乙所示，装置内外表面各有一层铂电极，电极外侧与高温尾气接触，内侧连通外界大气，电加热器可以加热内侧空气，使氧分子电离成氧离子，然后高温电离后的氧离子会从氧浓度高的位置移到氧浓度低的位置，铂电极A和B会聚集更多电荷，从而产生电压。
当空燃比小于最佳空燃比时，尾气中含氧量为0，两电极间的电压达到恒定最大值；当空燃比大于最佳空燃比时，随着尾气中氧含量变大，两电极板间电压急剧变小。发动机控制模块通过检测铂电极两端的电压，控制喷油量，使发动机接近最佳空燃比。
（1）电极之间的电流方向是：铂电极________（选填“A到B”或“B到A”）；电加热器工作时将电能转化为________能；
（2）发动机控制模块检测铂电极两端的电压与空燃比的关系图象如图丙所示，若发动机控制模块检测铂电极两端的电压接近为零，说明尾气中的氧气含量较________（选填“高”或“低”），需要________（选填“加大”或“减少”）喷油嘴的喷油量；由图丙可知最佳空燃比为________；
（3）如图丁所示，某汽车的四缸发动机全程转速为40r/s，发动机工作时空燃比是14.4，每次进入单个汽缸的空气质量均为0.288g，汽油热值取，则发动机1h燃烧的汽油放出的热量为________J。
【答案】 ①. A到B ②. 内 ③. 高 ④. 加大 ⑤. 14.7 ⑥.
【解析】
【详解】（1）[1]由图乙可知氧离子从B到A，而氧离子带负电，故氧化锆内的电流方向是：铂电极A到B。
[2]电加热器工作时，消耗电能后发热，能量转化是将电能转化为内能。
（2）[3][4]当空燃比大于最佳空燃比时，随着尾气中氧含量变大，两电极板间电压急剧变小，所以铂电极两端的电压接近为零，说明尾气中的氧气含量较高，需要加大喷油量。
[5]由图丙可知，最佳空燃比为14.7。
（3）[6]发动机工作时空燃比是14.4，每次喷入单个汽缸的油量为
发动机全程转速为40转/秒，所以1秒20个吸气冲程，故四缸发动机1秒燃油质量为
发动机1h燃烧的汽油放出的热量为
实验次数
____________
蜡烛A的像到玻璃板的距离/cm
蜡烛的像与蜡烛的大小关系
1
6.5
6.5
2
4
4
3
5
5
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
3
1.5
4
2.0
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
0.18
3
1.5
0.30
4
2.0
0.40
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.5
0.10
2
1.0
0.18
3
1.5
0.30
4
2.0
0.40
实验组别
机翼厚度
不同时速时弹簧秤的示数（N）
0m/s
1m/s
3m/s
6m/s
12m/s
1
2cm
9.5
8.5
7.1
5.1
2.9
2
4cm
10.0
8.6
6.3
3.1
0
3
6cm
11.0
9.1
6.1
2.5
0
相关试卷
精品解析：2024年广东省百校联考中考二模考试物理试题（原卷版）： 这是一份精品解析：2024年广东省百校联考中考二模考试物理试题（原卷版），共10页。试卷主要包含了考生必须保持答题卡的整洁，06mD等内容，欢迎下载使用。
[物理]2024年广东省百校联考中考二模考试物理试题（无答案）： 这是一份[物理]2024年广东省百校联考中考二模考试物理试题（无答案），共9页。
2024年广东省百校联考中考二模考试物理试题（无答案）： 这是一份2024年广东省百校联考中考二模考试物理试题（无答案），共8页。
