2024年广东省湛江市雷州市十校联考中考一模物理试题（原卷版+解析版）
展开
这是一份2024年广东省湛江市雷州市十校联考中考一模物理试题（原卷版+解析版），文件包含2024年广东省湛江市雷州市十校联考中考一模物理试题原卷版docx、2024年广东省湛江市雷州市十校联考中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

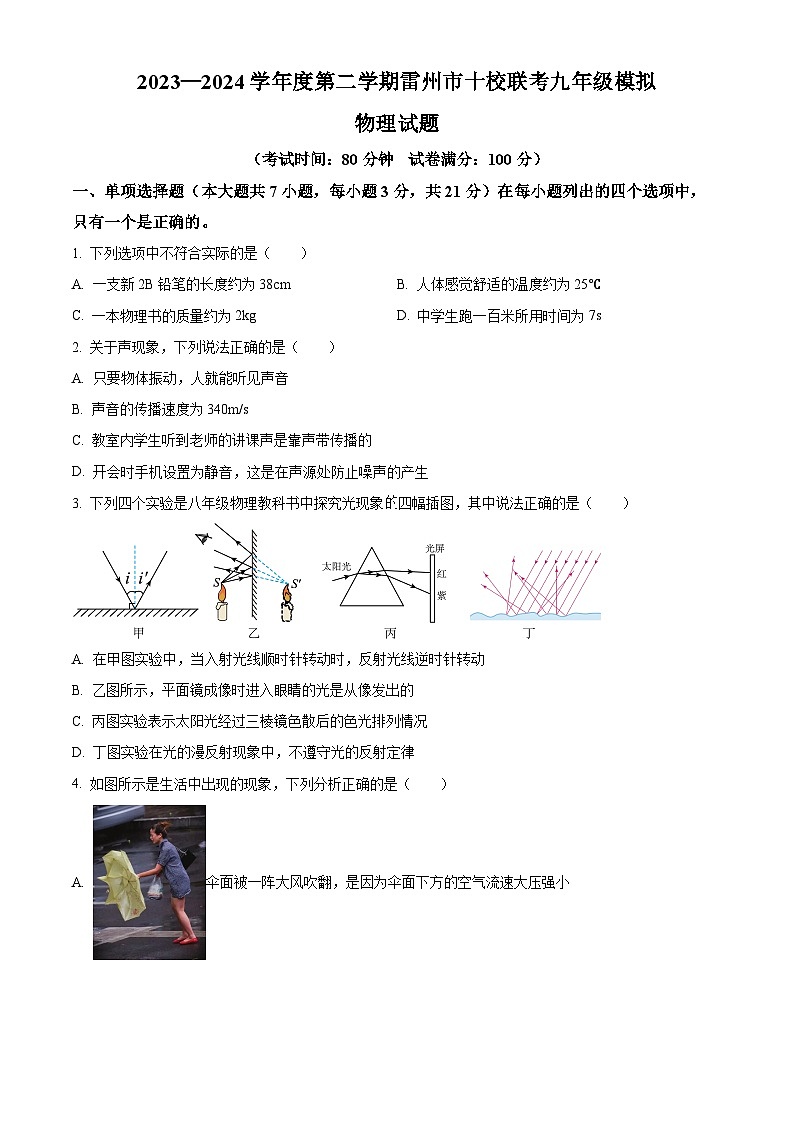

（考试时间：80分钟 试卷满分：100分）
一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1. 下列选项中不符合实际的是（ ）
A. 一支新2B铅笔的长度约为38cmB. 人体感觉舒适的温度约为25℃
C. 一本物理书的质量约为2kgD. 中学生跑一百米所用时间为7s
【答案】B
【解析】
【详解】A．一支新铅笔的长度约为18cm，故A不符合题意；
B．人体感觉舒适的温度约为25℃，比如夏天建议空调温度调为26℃，故B符合题意；
C．一本物理书的质量约为0.2kg，故C不符合题意；
D．中学生跑一百米所用的时间约为15s，故D不符合题意。
故选B。
2. 关于声现象，下列说法正确的是（ ）
A. 只要物体振动，人就能听见声音
B. 声音的传播速度为340m/s
C. 教室内学生听到老师的讲课声是靠声带传播的
D. 开会时手机设置为静音，这是在声源处防止噪声的产生
【答案】D
【解析】
【详解】A．物体振动，会产生声音，但声音的传播需要介质，因此在真空中人无法听见声音，故A错误；
B．声音在空气中常温下的传播速度为340m/s，声音的传播速度与介质有关，故B错误；
C．声音的传播需要介质，教室内学生听到老师的讲课声是靠空气传播的，故C错误；
D．开会时手机设置为静音，减少噪声的产生，这是在声源处防止噪声的产生，故D正确。
故选D。

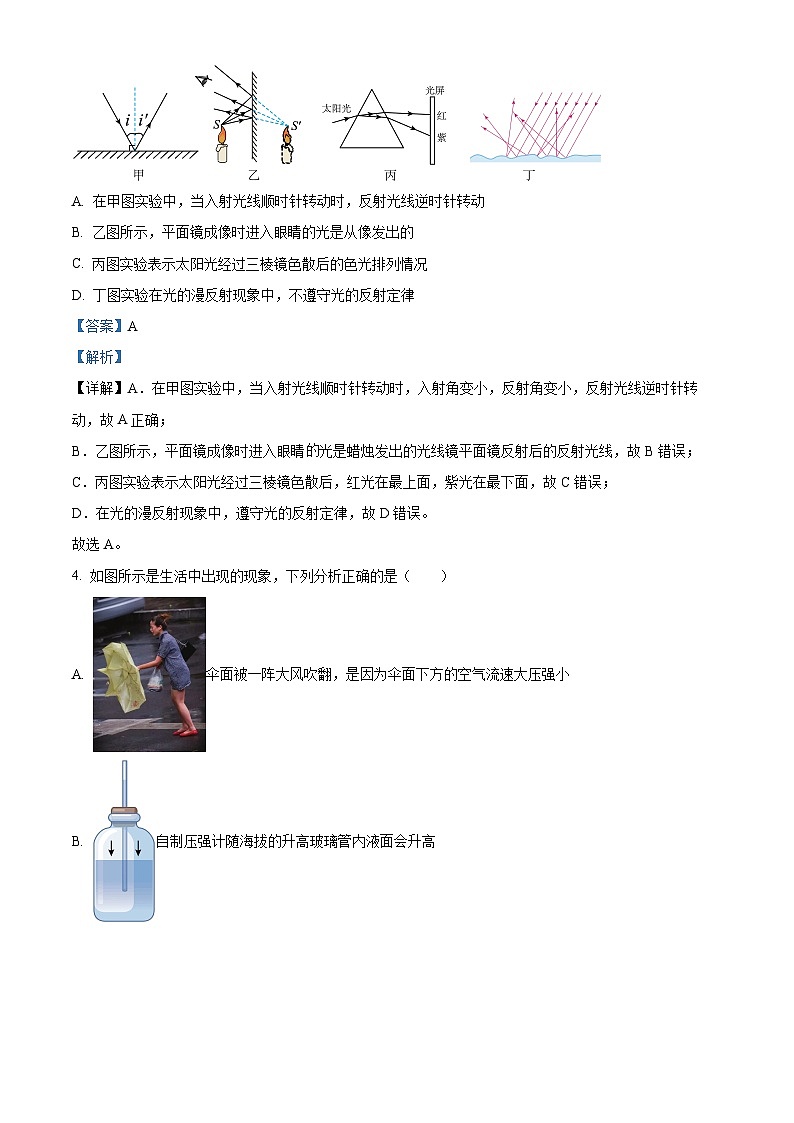

3. 下列四个实验是八年级物理教科书中探究光现象的四幅插图，其中说法正确的是（ ）
A. 在甲图实验中，当入射光线顺时针转动时，反射光线逆时针转动
B. 乙图所示，平面镜成像时进入眼睛的光是从像发出的
C. 丙图实验表示太阳光经过三棱镜色散后的色光排列情况
D. 丁图实验在光的漫反射现象中，不遵守光的反射定律
【答案】A
【解析】
【详解】A．在甲图实验中，当入射光线顺时针转动时，入射角变小，反射角变小，反射光线逆时针转动，故A正确；
B．乙图所示，平面镜成像时进入眼睛光是蜡烛发出的光线镜平面镜反射后的反射光线，故B错误；
C．丙图实验表示太阳光经过三棱镜色散后，红光在最上面，紫光在最下面，故C错误；
D．在光的漫反射现象中，遵守光的反射定律，故D错误。
故选A。
4. 如图所示是生活中出现的现象，下列分析正确的是（ ）
A. 伞面被一阵大风吹翻，是因为伞面下方的空气流速大压强小

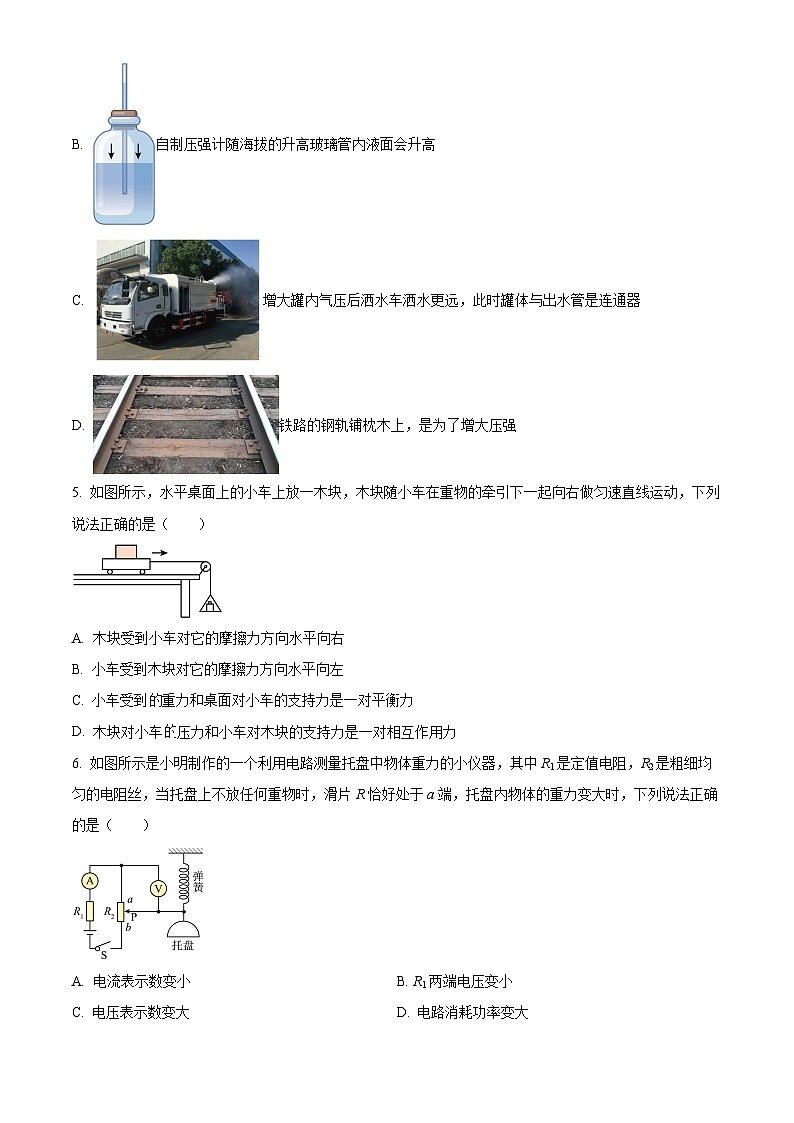

B. 自制压强计随海拔的升高玻璃管内液面会升高

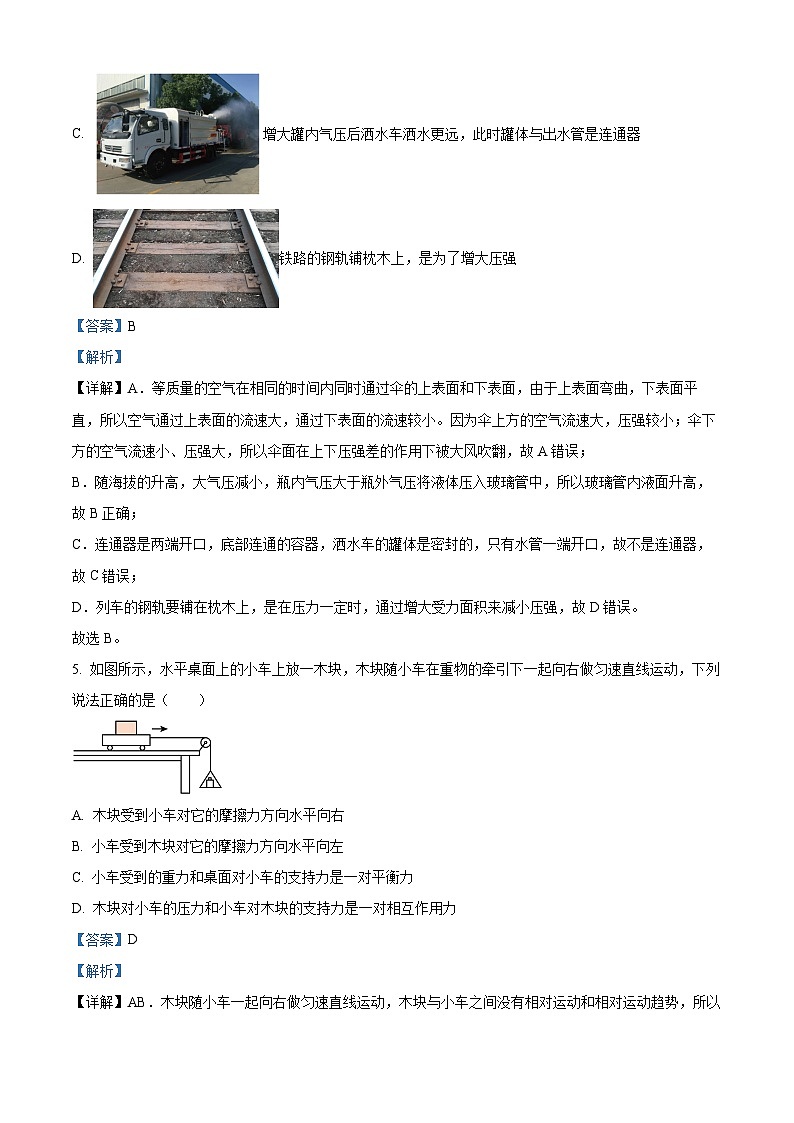

C. 增大罐内气压后洒水车洒水更远，此时罐体与出水管是连通器
D. 铁路的钢轨铺枕木上，是为了增大压强
【答案】B
【解析】
【详解】A．等质量的空气在相同的时间内同时通过伞的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小。因为伞上方的空气流速大，压强较小；伞下方的空气流速小、压强大，所以伞面在上下压强差的作用下被大风吹翻，故A错误；
B．随海拔的升高，大气压减小，瓶内气压大于瓶外气压将液体压入玻璃管中，所以玻璃管内液面升高，故B正确；
C．连通器是两端开口，底部连通的容器，洒水车的罐体是密封的，只有水管一端开口，故不是连通器，故C错误；
D．列车的钢轨要铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故D错误。
故选B。
5. 如图所示，水平桌面上的小车上放一木块，木块随小车在重物的牵引下一起向右做匀速直线运动，下列说法正确的是（ ）
A. 木块受到小车对它的摩擦力方向水平向右
B. 小车受到木块对它的摩擦力方向水平向左
C. 小车受到的重力和桌面对小车的支持力是一对平衡力
D. 木块对小车的压力和小车对木块的支持力是一对相互作用力
【答案】D
【解析】
【详解】AB．木块随小车一起向右做匀速直线运动，木块与小车之间没有相对运动和相对运动趋势，所以木块不受摩擦力，故AB错误；
C．桌面对小车的支持力等于小车和木块的重力之和，所以小车受到的重力和桌面对小车的支持力大小不等，不是一对平衡力，故C错误；
D．木块对小车的压力作用在小车上，小车对木块的支持力作用在木块上大小相等，方向相反，是一对相互作用力，故D正确。
故选D。
6. 如图所示是小明制作的一个利用电路测量托盘中物体重力的小仪器，其中R1是定值电阻，R2是粗细均匀的电阻丝，当托盘上不放任何重物时，滑片R恰好处于a端，托盘内物体的重力变大时，下列说法正确的是（ ）
A. 电流表示数变小B. R1两端电压变小
C. 电压表示数变大D. 电路消耗功率变大
【答案】C
【解析】
【详解】ABC．由图得，定值电阻R1与变阻器的最大电阻串联，电压表测量变阻器aP部分的电压，电流表测量电路电流。托盘内物体的重力变大时，电路电阻不变，电路电流不变，电流表示数不变；滑片向下移动，变阻器aP部分的电阻变大，由串联分压规律得，aP部分的电压变大，则电压表示数变大，故AB错误，C正确；
D．由得，电路消耗功率不变，故D错误。
故选C。

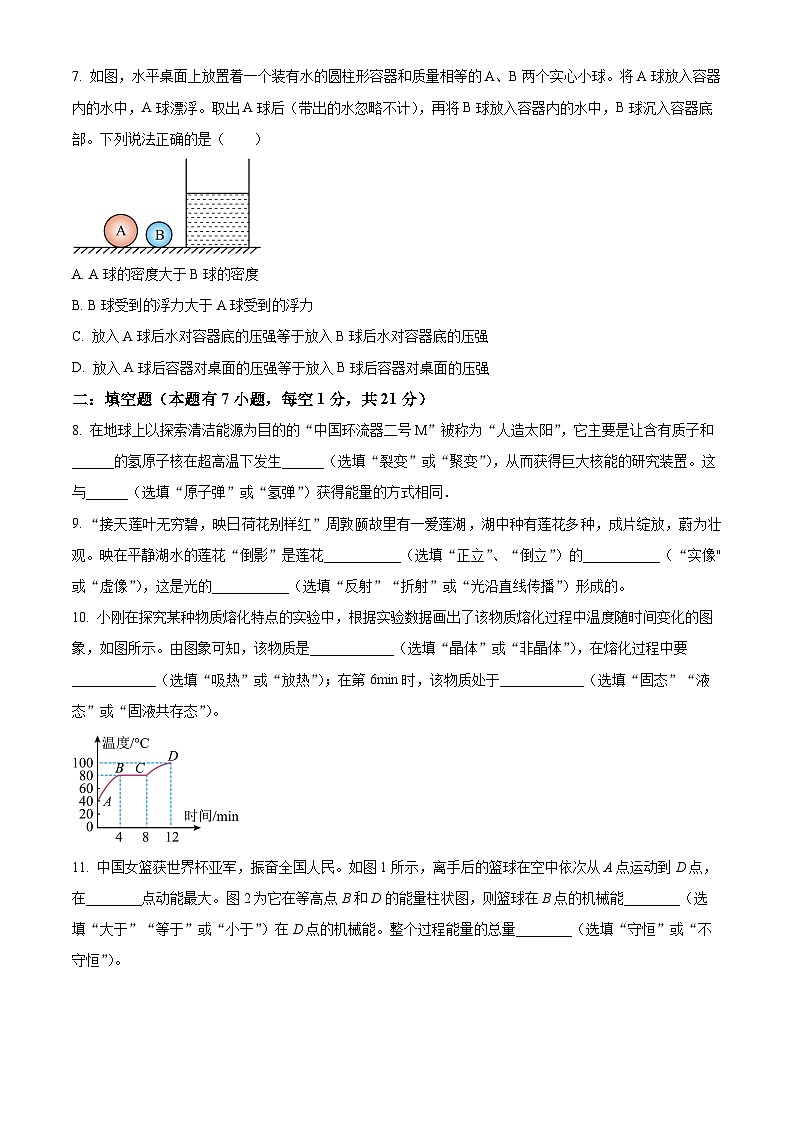

7. 如图，水平桌面上放置着一个装有水的圆柱形容器和质量相等的A、B两个实心小球。将A球放入容器内的水中，A球漂浮。取出A球后（带出的水忽略不计），再将B球放入容器内的水中，B球沉入容器底部。下列说法正确的是（ ）
A. A球的密度大于B球的密度
B. B球受到的浮力大于A球受到的浮力
C. 放入A球后水对容器底的压强等于放入B球后水对容器底的压强
D. 放入A球后容器对桌面的压强等于放入B球后容器对桌面的压强
【答案】D
【解析】
【详解】A．A球漂浮，说明A球的密度小于水的密度，B球沉底，B球的密度大于水的密度，故A球的密度小于B球的密度，故A错误；
B．A球漂浮，A球所受的浮力等于A球所受的重力，B球沉底，说明B球的重力大于B球所受的浮力，而质量相等的A、B两个实心小球，重力相同，故A球所受的浮力小于B球所受的浮力，故B错误；
C．A球所受的浮力小于B球所受的浮力，则A球排开液体的体积小于B球排开液体的体积，底面积相同，故A球容器中水面上升的高度小于B球容器中水面上升的高度，刚开始水面深度相同，根据 可知，放入A球后水对容器底的压强小于放入B球后水对容器底的压强，故C错误；
D．两个小球的质量相同，两个小球所受的重力相同，放入小球后，同一个容器装有相同质量的水，容器和水和小球的总重力相同，容器对桌面的压力相同，受力面积相同，故放入A球后容器对桌面的压强等于放入B球后容器对桌面的压强，D正确。
故选D。
二：填空题（本题有7小题，每空1分，共21分）
8. 在地球上以探索清洁能源为目的的“中国环流器二号M”被称为“人造太阳”，它主要是让含有质子和______的氢原子核在超高温下发生______（选填“裂变”或“聚变”），从而获得巨大核能的研究装置。这与______（选填“原子弹”或“氢弹”）获得能量的方式相同．
【答案】 ①. 中子 ②. 聚变 ③. 氢弹
【解析】
【分析】
【详解】[1]氢原子核由质子和中子构成。
[2][3]原子核发生聚变和裂变时，释放巨大的核能，原子弹利用核的裂变原理，氢弹利用核的聚变原理，氢原子核在超高温下发生聚变，获得巨大核能，与氢弹获得能量方式相同。
9. “接天莲叶无穷碧，映日荷花别样红”周敦颐故里有一爱莲湖，湖中种有莲花多种，成片绽放，蔚为壮观。映在平静湖水的莲花“倒影”是莲花___________（选填“正立”、“倒立”）的___________（“实像"或“虚像”），这是光的___________（选填“反射”“折射”或“光沿直线传播”）形成的。
【答案】 ①. 正立 ②. 虚像 ③. 反射
【解析】
【详解】[1][2][3]映在平静湖水的莲花“倒影”属于平面镜成像，是由光的反射形成的正立的虚像。
10. 小刚在探究某种物质熔化特点的实验中，根据实验数据画出了该物质熔化过程中温度随时间变化的图象，如图所示。由图象可知，该物质是____________（选填“晶体”或“非晶体”），在熔化过程中要____________（选填“吸热”或“放热”）；在第6min时，该物质处于____________（选填“固态”“液态”或“固液共存态”）。
【答案】 ①. 晶体 ②. 吸热 ③. 固液共存态
【解析】
【详解】[1]由图示知，BC段是该物质熔化过程，熔化时温度保持不变，是晶体。
[2]晶体在熔化过程中，温度保持不变，但需要持续吸热。
[3]熔化过程从第4min开始，第8min结束，第6min处于熔化过程，是固液共存态。
11. 中国女篮获世界杯亚军，振奋全国人民。如图1所示，离手后的篮球在空中依次从A点运动到D点，在________点动能最大。图2为它在等高点B和D的能量柱状图，则篮球在B点的机械能________（选填“大于”“等于”或“小于”）在D点的机械能。整个过程能量的总量________（选填“守恒”或“不守恒”）。
【答案】 ①. A ②. 大于 ③. 守恒
【解析】
【详解】[1]离手后的篮球在空中依次从A点运动到D点，在A点时速度最大，则在A点动能最大。
[2][3]根据篮球在等高点B和D的能量柱状图可知，篮球在B点和D点重力势能相等，在D点的动能小于在C点的动能，动能和势能统称为机械能，则篮球在B点的机械能大于在D点的机械能。根据能量守恒定律可知，整个过程能量的总量守恒。
12. 如题图所示是“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气，实验中通过观察U形管液面___________的变化来反映电阻产生热量的多少。图甲所示，表明在电流和通电时间相同的情况下，_________________越大，产生的热量越多；图乙中R3与R2并联，是使通过R1与R2的___________不同。
【答案】 ①. 高度差 ②. 电阻 ③. 电流
【解析】
【详解】[1]两个相同的透明容器中封闭着等量的空气，由转换法，实验中通过观察U形管液面高度差的变化来反映电阻产生热量的多少，U形管液面高度差的变化越大，说明电阻产生的热量越多。
[2]由图甲所示，两个电阻串联，两个电阻大小不同，通过它们的电流和时间相同，10Ω电阻产生热量多，故在电流和通电时间相同的情况下，电阻越大，产生的热量越多。
[3]乙图中右侧两电阻R3与R2并联后再与左侧电阻R1串联，根据并联和串联电路电流的规律，通过左侧容器中电阻R1的电流大小大于通过右侧容器中电阻R2的电流，故图乙中R3与R2并联，是使通过R1与R2的电流不同。
13. 暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。图中A、B位置可以安装电铃或灯，要求地面没有积水时，灯亮，地面积水较深时，电铃响，根据设计要求，电铃应该安装在图中的_______（填“A”或“B”）位置。积水较深控制电路接通时，电磁铁的上方是它的_________（选填“N”或“S”）极。电磁继电器实质是一种_________（填“用电器”或“开关”）。
【答案】 ①. B ②. S ③. 开关
【解析】
【详解】[1][2][3]地面积水是导体，当桥面下水位升高到一定程度时，接通左边的控制电路，电磁铁有了磁性，吸下衔铁，动触点向下移动，接通电铃电路报警，所以电铃应安装在图中的B位置；电铃工作时，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁的上端是S极；电磁继电器实质是一种开关，通过控制电路的通断来控制工作电路的工作状态。
14. 如图所示，用细线将一质量可忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在杠杆的C处；质量为0.5kg的物体B（B不溶于水）用细线悬挂在杠杆的D处。当物体B浸没于水中静止时，杠杆恰好在水平位置平衡，此时C、D到O点的距离分别为20cm、30cm。则物体A所受的重力为___________N，细线对物体B的拉力为___________N，物体B的体积为___________m3。（g取10N/kg）
【答案】 ①. 3 ②. 2 ③. 3×10-4
【解析】
【详解】[1]物体A的重力
GA=mAg=0.3kg×10N/kg=3N
[2]由杠杆平衡条件F1L1=F2L2知道，细线对物体B的拉力
（3）[3]对物体B受力分析知道，物体B的重力
GB=mBg=0.5kg×10N/kg=5N
物体B受到的浮力
F浮力=GB-F线=5N-2N=3N
因为浸没，所以，物体B的体积为
三、作图题（共7分）
15. 用如图所示装置来提升重物，杠杆ABO可绕O点转动，请在图中画出重物所受重力的示意图和杠杆所受拉力F的力臂l。
【答案】
【解析】
【分析】
【详解】重力的方向是竖直向下的，过重物的重心画一条竖直向下的带箭头的有向线段，用G表示，即为其所受重力的示意图；绳子对杠杆的拉力作用在B点，拉力的方向斜向右上方，过支点O作这条拉力作用线的垂线段，即为拉力F的力臂L。如图
16. 如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
【答案】
【解析】
【详解】过焦点的入射光线经过凸透镜折射后的折射光线平行于主光轴；过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为45，则入射角为90-45=45，则反射角也为45，在法线右侧作出反射光线；如图所示：
。
17. 有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
【答案】
【解析】
【详解】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：
四、实验题∶本大題共3小题，第16小题7分，第17、18小题各6分，共19分。
18. 小明利用如图甲所示透镜，探究“凸透镜成像”规律的实验，实验装置如图乙所示：
（1）为了测出所用凸透镜的焦距，小明将透镜对着太阳，如图甲所示，移动白纸位置直到白纸上出现________的点，测量出该点到透镜光心距离即为焦距，即为该透镜的焦距；
（2）正确放置器材后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在________；
（3）在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和光屏不动，当他把凸透镜移到________cm时，光屏会再次出现清晰的像；
（4）实验中，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向________方移动，为了能让所成清晰的像回到光屏中央，可将凸透镜向________（均选填“上”或“下”）调节；
（5）在图乙实验时，小明将桌上的一个镜片放到蜡烛和凸透镜之间，将光屏向远离凸透镜的方向移动时光屏上又能出现清晰的像，由此可见该镜片是________，可用于矫正________（选填“远视眼”或“近视眼”）。
【答案】 ①. 最小最亮 ②. 同一高度 ③. 35.0 ④. 上 ⑤. 下 ⑥. 凹透镜 ⑦. 近视眼
【解析】
【详解】（1）[1]一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏的光斑变得最小、最亮；最后测量这个光斑到凸透镜的距离就是焦距。因此凸透镜的焦距
f=40.0cm-30.0cm=10.0cm
（2）[2]根据凸透镜成像规律中实验的要求，必须让烛焰、凸透镜、光屏三者中心放在同一高度上，使其成像在光屏的中心，只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前。
（3）[3]在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和光屏不动，根据光路可逆可知，当原来的物距等于像距时，仍然能成像，所以当他把凸透镜移到35.0cm时，光屏会再次出现清晰的像。
（4）[4][5]蜡烛在燃烧中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，应上移光屏，蜡烛向上移动，凸透镜向下移动。
（5）[6][7]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明像距变大了，故放置的是使光线发散的凹透镜，这种眼镜是用来矫正近视眼的。
19. 小明按如图所示实验来探究液体内部压强的规律。
（1）实验中，液体内部压强的大小是通过U形管______来反映的，这种实验探究方法是______（选填“控制变量法”或“转换法”）；
（2）在使用压强计前，发现U形管左右两侧的液面有一定的高度差，如图甲所示。其调节的方法是_____（填字母），使U形管左右两侧的液面相平；
A.将右侧支管中高出的水倒出
B.取下软管重新安装
C.向U形管中加入适量的水
（3）比较图乙和丙，可以得到结论：液体密度相同时，液体的压强与液体的_____有关；比较图_____，可以得到结论：深度相同时，液体的压强与液体的密度有关，液体的密度越大，压强越大；
（4）测得图丁中U形管左右两侧液面的高度差为10cm，探头深度为9cm，忽略橡皮膜弹力的影响，则盐水的密度为_____（结果保留一位小数）。（g取，U形管中液体的密度为）
【答案】 ①. 左右液面的高度差 ②. 转换法 ③. B ④. 深度 ⑤. 丙和丁 ⑥. 1.1
【解析】
【详解】（1）[1][2]如图，实验中作用在压强计探头上的压强是通过压强计U形管的左右液面的高度差来反映的。这种实验探究方法被称为转换法。
（2）[3]在使用压强计前，发现U形管左右两侧的水面有一定的高度差，说明未使用时U形管左右两管水面的压强不相等，解决方法是取下U形管的软管重新安装；故AC不符合题意，B符合题意。
故选B。
（3）[4]如图，比较图乙和图丙，烧杯中的液体都是水，密度相同，丙图中金属盒探头在水中处的位置较深，U形管左右液面的高度差较大，说明在同种液体中，液体压强的大小与深度有关。
[5]比较图丁和图丙，两次实验中金属盒探头在液体中的深度相同，图丙烧杯中装的水，图丁烧杯中装的盐水，盐水密度大于水的密度，图丁中U形管左右液面的高度差较大，说明在同一深度，液体密度越大，液体的压强越大。
（4）[6]测得图丁中U形管左右两侧液面的高度差为10cm，故压强为
p=ρ水gh=1.0×103kg/m3×10N/kg×0.1m=1.0×103Pa
探头深度为9cm，忽略橡皮膜弹力的影响，则盐水的密度为
20. 如图甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；___
（2）闭合开关前应将滑动变阻器的滑片移到________处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx________；
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，则未知电阻Rx=_________Ω；
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
② 闭合开关S，将滑动变阻器的滑片P移到_____，记录电流表示数I2；
③ 写出待测电阻的表达式：Rx=_____________（用已知量和测量量符号表示）。
【答案】 ①. ②. 最大阻值 ③. 断路 ④. 10 ⑤. b端 ⑥.
【解析】
【详解】（1）[1]滑动变阻器应和电流表串联，接线柱应该“一上一下”接入电路，如图所示：
（2）[2]闭合开关前，为了保护电路，滑动变阻器的滑片应滑到阻值最大处。
[3] 由题意可知，电流表指几乎无示数，说明电路中没有电流（或电流很小），则电路中可能出现了开路，又因为电压表指针有明显偏转，说明电压表两接线柱到电源两极间的电路是连通的，则出现的故障可能是Rx断路。
（3）[4]如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，读数为0.24A； 得未知电阻的阻值
（4）[5][6]②根据题意可知，应将滑片移到b端，记录电流表示数I2；Rx被短路，只有R0工作，电流表示数为I2； 所以电源电压
U=I2R0
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1； 两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2， 根据并联电路的电流特点可得，通过待测电阻的电流
Ix=I1-I2
并联电路电压相等，则待测电阻两端的电压
Ux=U=I2R0
所以待测电阻
五、计算题∶本大题共2小题，第19小题6分，第20小题7分，共13分。
21. 小明家装修房屋，一箱质量为的建筑材料放在水平地面上，它与水平地面的接触面积是。装修工人用的拉力通过如图所示的滑轮组将建筑材料匀速提升，用时。（）求：
（1）建筑材料放在水平地面上时对地面的压强；
（2）拉力的功率；
（3）滑轮组的机械效率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）建筑材料的重力
建筑材料放在水平地面上时对地面的压强
（2）滑轮组的动滑轮绕2段绳，绳子自由端移动的距离
拉力做总功
拉力的功率
（3）有用功为
滑轮组的机械效率
答：（1）建筑材料放在水平地面上时对地面的压强是；
（2）拉力的功率是；
（3）滑轮组的机械效率是。
22. 图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电，饭锅的简化电路图乙所示，R1和 R2均为电热丝，S1和S2为温控开关，其中 S2有 A、B两个触点，可实现高温中温和低温三挡的转换。当 S1闭合，S2连接触点 A时，处于高温挡，高温功率1100W。已知 R1=55Ω，问；
（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？
（2）求电阻 R2阻值。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时低温档的功率
【答案】（1）5A；（2）220Ω；（3）176W
【解析】
【分析】
【详解】（1）高温档时电饭锅正常工作总电流
（2）高温档时，R1和R2并联，此时R1的功率为
此时R2的功率为
R2的电阻为
（3）低温档时两电阻串联，消耗的功率为
答：（1）处于高温挡时电饭锅正常工作时电路中的总电流是。
（2）求电阻 R2的阻值为220Ω。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时低温档的功率为176W。
六、综合能力题∶本大题共3小题，第23小题7分，第24、25小题各6分，共19分。
23. 如图1甲所示是2022北京冬奥会的滑雪大跳台，回答：
（1）运动员从起点下滑，过程中先后经过M、S两点，她在这两点的动能和重力势能如图1乙所示，则运动员在M点的动能为 ___________J；在M、S两点相比，速度 ___________，重力势能 ___________，机械能 ___________（均选填“M点大”、“S点大”或“一样大”）；
（2）小明制作大跳台的模型。把跳台滑道上段简化成如图2甲的杠杆，O是支点，A是这段滑道的重心，若模型支架对滑道的力F作用在B点，沿bc线；
①画出F的力臂l1___________ ；
②根据杠杆平衡条件可以判断，F ___________滑道上段所受的重力（选填“大于”、“等于”或“小于”）；
（3）用图2乙装置模拟建造滑道，被匀速提升的模型部件重4N，拉力F为2.5N，忽略绳重和摩擦则动滑轮的重为 ___________。
【答案】 ①. 5×103 ②. S点大 ③. M点大 ④. M点大 ⑤. ⑥. 小于 ⑦. 1N
【解析】
【详解】（1）[1]由图1乙可知M点的动能为
[2] 由图1乙可知M、S两点相比动能是S点更大，根据影响动能大小的因素可知，在M、S两点运动员的质量不变，速度越大动能越大，所以速度是S点大。
[3] 由图1乙可知M、S两点相比重力势能是M点大。
[4]机械能是动能与势能的总和，由图1乙可得M点时动能与重力势能的和大于S点时动能与重力势能的和，所以机械能是M点大。
（2）①[5]杠杆工作过程中动力与阻力使杠杆的转动作用是相反的，所以动力的方向沿cb向上作用点在杠杆上的B点，力臂是支点到力的作用线的距离，作出支点O到动力作用线的垂线即为动力臂。如图所示：
②[6]如图
根据杠杆的平衡条件可得
由图可知：，则F（3）[7]图2乙装置中承担物重的绳子有2股，忽略绳重和摩擦则有
24. 某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，控制电路电源电压U为45V，指示灯电阻为，定值电阻，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。如表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积，线圈电阻不计）
（1）图2中电磁铁根据电流的______效应做成；
（2）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性______（选填“增强”“不变”或“减弱”），衔铁将与______（选填“A”或“C”）触头接触；
（3）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，则相当于电压表示数等于______V时，电动机开始工作；
（4）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为______J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作______小时。
【答案】 ①. 磁 ②. 增强 ③. C ④. 3 ⑤. ⑥. 0.9
【解析】
【详解】（1）[1]电磁铁根据电流的磁效应做成的，电动机的原理是通电导体在磁场中受力运动。
（2）[2][3]由图3知光照强度与电阻大小成反比，当光照强度增强时，R的阻值变小，故电磁铁磁性增强，衔铁被吸下，与C触头接触，利用安培定则可知，电磁铁上端为N极。
（3）[4]由图3知，光照强度恰好为3cd时，光敏电阻R=6Ω，因为它与R0串联，故电路中总电阻
R总=R0+R=12Ω+6Ω=18Ω
电路中的总电流
电压表示数
U0=IR0=0.25A×12Ω=3V
（4）[5]充满电后电池储存的电能
W=UIt=12V×2.5A×3600s=1.08×105J
[6]正常工作的时间
25. 阅读下列短文，回答问题。
浩瀚宇宙，不懈追梦
2022年11月29日23时08分，“神舟十五号”载人飞船点火发射成功，7小时后与在轨高510km的“神舟十四号”成功对接，如图所示。至此，中国空间站以三船三舱的形式收官建成，总质量超百吨，活动空间超百立方米。费俊龙、邓清明、张陆三名宇航员将进行为期六个月的太空在轨生活和实验。
（1）“神舟十五号”发射升空的过程中，在火箭携带“载人飞船”加速升空阶段，其动能___________，机械能______________；（均选填“增大”“减小”或“不变”）
（2）费俊龙、邓清明、张陆三名宇航员和家人网上聊天实现“天地对话”，这是依靠____________（选填“超声波”或“电磁波”）传递信息；
（3）当“神舟十五号”与“神舟十四号”刚好成功对接时，以“神舟十五号”为参照物，“神舟十四号”是____________（选填“运动”或“静止”）的；
（4）航天器上所装的太阳能电池板，是将光能转化为电能（光电效应）给航天器补充工作能量的装置．中国空间站太阳能电池板的光电效应转换率达30％，输电功率。已知E表示光能（单位：J），W表示电能（单位：J），P表示功率（单位：W），t表示时间（单位：s），且；根据条件，可计算出中国空间站每小时获得的电能W=______________J，太阳能电池板吸收的光能E=____________J。
【答案】 ①. 增大 ②. 增大 ③. 电磁波 ④. 静止 ⑤. ⑥.
【解析】
【详解】（1）[1][2]飞船加速升空阶段，飞船的质量不变，速度增大，其动能增大；同时其高度增加，则重力势能增大；因机械能等于动能与势能的总和，所以飞船的机械能增大。
（2）[3]电磁波可以传递信息。
（3）[4]当两艘飞船成功对接时，神舟十四号相对于“神舟十五号”的位置没有发生变化，所以以“神舟十五号”为参照物，神舟十四号是静止的。
（4）[5] [6]由变换公式得，空间站每小时获得的电能为
由于能电池光电效应转换率达30%，则太阳能电池板吸收的光能为
额定工作电压
12伏
额定功率
30瓦
电池总容量
2.5A·h（安·时）
工作噪音
（分贝）
（考试时间：80分钟 试卷满分：100分）
一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1. 下列选项中不符合实际的是（ ）
A. 一支新2B铅笔的长度约为38cmB. 人体感觉舒适的温度约为25℃
C. 一本物理书的质量约为2kgD. 中学生跑一百米所用时间为7s
【答案】B
【解析】
【详解】A．一支新铅笔的长度约为18cm，故A不符合题意；
B．人体感觉舒适的温度约为25℃，比如夏天建议空调温度调为26℃，故B符合题意；
C．一本物理书的质量约为0.2kg，故C不符合题意；
D．中学生跑一百米所用的时间约为15s，故D不符合题意。
故选B。
2. 关于声现象，下列说法正确的是（ ）
A. 只要物体振动，人就能听见声音
B. 声音的传播速度为340m/s
C. 教室内学生听到老师的讲课声是靠声带传播的
D. 开会时手机设置为静音，这是在声源处防止噪声的产生
【答案】D
【解析】
【详解】A．物体振动，会产生声音，但声音的传播需要介质，因此在真空中人无法听见声音，故A错误；
B．声音在空气中常温下的传播速度为340m/s，声音的传播速度与介质有关，故B错误；
C．声音的传播需要介质，教室内学生听到老师的讲课声是靠空气传播的，故C错误；
D．开会时手机设置为静音，减少噪声的产生，这是在声源处防止噪声的产生，故D正确。
故选D。
3. 下列四个实验是八年级物理教科书中探究光现象的四幅插图，其中说法正确的是（ ）
A. 在甲图实验中，当入射光线顺时针转动时，反射光线逆时针转动
B. 乙图所示，平面镜成像时进入眼睛的光是从像发出的
C. 丙图实验表示太阳光经过三棱镜色散后的色光排列情况
D. 丁图实验在光的漫反射现象中，不遵守光的反射定律
【答案】A
【解析】
【详解】A．在甲图实验中，当入射光线顺时针转动时，入射角变小，反射角变小，反射光线逆时针转动，故A正确；
B．乙图所示，平面镜成像时进入眼睛光是蜡烛发出的光线镜平面镜反射后的反射光线，故B错误；
C．丙图实验表示太阳光经过三棱镜色散后，红光在最上面，紫光在最下面，故C错误；
D．在光的漫反射现象中，遵守光的反射定律，故D错误。
故选A。
4. 如图所示是生活中出现的现象，下列分析正确的是（ ）
A. 伞面被一阵大风吹翻，是因为伞面下方的空气流速大压强小
B. 自制压强计随海拔的升高玻璃管内液面会升高
C. 增大罐内气压后洒水车洒水更远，此时罐体与出水管是连通器
D. 铁路的钢轨铺枕木上，是为了增大压强
【答案】B
【解析】
【详解】A．等质量的空气在相同的时间内同时通过伞的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过上表面的流速大，通过下表面的流速较小。因为伞上方的空气流速大，压强较小；伞下方的空气流速小、压强大，所以伞面在上下压强差的作用下被大风吹翻，故A错误；
B．随海拔的升高，大气压减小，瓶内气压大于瓶外气压将液体压入玻璃管中，所以玻璃管内液面升高，故B正确；
C．连通器是两端开口，底部连通的容器，洒水车的罐体是密封的，只有水管一端开口，故不是连通器，故C错误；
D．列车的钢轨要铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故D错误。
故选B。
5. 如图所示，水平桌面上的小车上放一木块，木块随小车在重物的牵引下一起向右做匀速直线运动，下列说法正确的是（ ）
A. 木块受到小车对它的摩擦力方向水平向右
B. 小车受到木块对它的摩擦力方向水平向左
C. 小车受到的重力和桌面对小车的支持力是一对平衡力
D. 木块对小车的压力和小车对木块的支持力是一对相互作用力
【答案】D
【解析】
【详解】AB．木块随小车一起向右做匀速直线运动，木块与小车之间没有相对运动和相对运动趋势，所以木块不受摩擦力，故AB错误；
C．桌面对小车的支持力等于小车和木块的重力之和，所以小车受到的重力和桌面对小车的支持力大小不等，不是一对平衡力，故C错误；
D．木块对小车的压力作用在小车上，小车对木块的支持力作用在木块上大小相等，方向相反，是一对相互作用力，故D正确。
故选D。
6. 如图所示是小明制作的一个利用电路测量托盘中物体重力的小仪器，其中R1是定值电阻，R2是粗细均匀的电阻丝，当托盘上不放任何重物时，滑片R恰好处于a端，托盘内物体的重力变大时，下列说法正确的是（ ）
A. 电流表示数变小B. R1两端电压变小
C. 电压表示数变大D. 电路消耗功率变大
【答案】C
【解析】
【详解】ABC．由图得，定值电阻R1与变阻器的最大电阻串联，电压表测量变阻器aP部分的电压，电流表测量电路电流。托盘内物体的重力变大时，电路电阻不变，电路电流不变，电流表示数不变；滑片向下移动，变阻器aP部分的电阻变大，由串联分压规律得，aP部分的电压变大，则电压表示数变大，故AB错误，C正确；
D．由得，电路消耗功率不变，故D错误。
故选C。
7. 如图，水平桌面上放置着一个装有水的圆柱形容器和质量相等的A、B两个实心小球。将A球放入容器内的水中，A球漂浮。取出A球后（带出的水忽略不计），再将B球放入容器内的水中，B球沉入容器底部。下列说法正确的是（ ）
A. A球的密度大于B球的密度
B. B球受到的浮力大于A球受到的浮力
C. 放入A球后水对容器底的压强等于放入B球后水对容器底的压强
D. 放入A球后容器对桌面的压强等于放入B球后容器对桌面的压强
【答案】D
【解析】
【详解】A．A球漂浮，说明A球的密度小于水的密度，B球沉底，B球的密度大于水的密度，故A球的密度小于B球的密度，故A错误；
B．A球漂浮，A球所受的浮力等于A球所受的重力，B球沉底，说明B球的重力大于B球所受的浮力，而质量相等的A、B两个实心小球，重力相同，故A球所受的浮力小于B球所受的浮力，故B错误；
C．A球所受的浮力小于B球所受的浮力，则A球排开液体的体积小于B球排开液体的体积，底面积相同，故A球容器中水面上升的高度小于B球容器中水面上升的高度，刚开始水面深度相同，根据 可知，放入A球后水对容器底的压强小于放入B球后水对容器底的压强，故C错误；
D．两个小球的质量相同，两个小球所受的重力相同，放入小球后，同一个容器装有相同质量的水，容器和水和小球的总重力相同，容器对桌面的压力相同，受力面积相同，故放入A球后容器对桌面的压强等于放入B球后容器对桌面的压强，D正确。
故选D。
二：填空题（本题有7小题，每空1分，共21分）
8. 在地球上以探索清洁能源为目的的“中国环流器二号M”被称为“人造太阳”，它主要是让含有质子和______的氢原子核在超高温下发生______（选填“裂变”或“聚变”），从而获得巨大核能的研究装置。这与______（选填“原子弹”或“氢弹”）获得能量的方式相同．
【答案】 ①. 中子 ②. 聚变 ③. 氢弹
【解析】
【分析】
【详解】[1]氢原子核由质子和中子构成。
[2][3]原子核发生聚变和裂变时，释放巨大的核能，原子弹利用核的裂变原理，氢弹利用核的聚变原理，氢原子核在超高温下发生聚变，获得巨大核能，与氢弹获得能量方式相同。
9. “接天莲叶无穷碧，映日荷花别样红”周敦颐故里有一爱莲湖，湖中种有莲花多种，成片绽放，蔚为壮观。映在平静湖水的莲花“倒影”是莲花___________（选填“正立”、“倒立”）的___________（“实像"或“虚像”），这是光的___________（选填“反射”“折射”或“光沿直线传播”）形成的。
【答案】 ①. 正立 ②. 虚像 ③. 反射
【解析】
【详解】[1][2][3]映在平静湖水的莲花“倒影”属于平面镜成像，是由光的反射形成的正立的虚像。
10. 小刚在探究某种物质熔化特点的实验中，根据实验数据画出了该物质熔化过程中温度随时间变化的图象，如图所示。由图象可知，该物质是____________（选填“晶体”或“非晶体”），在熔化过程中要____________（选填“吸热”或“放热”）；在第6min时，该物质处于____________（选填“固态”“液态”或“固液共存态”）。
【答案】 ①. 晶体 ②. 吸热 ③. 固液共存态
【解析】
【详解】[1]由图示知，BC段是该物质熔化过程，熔化时温度保持不变，是晶体。
[2]晶体在熔化过程中，温度保持不变，但需要持续吸热。
[3]熔化过程从第4min开始，第8min结束，第6min处于熔化过程，是固液共存态。
11. 中国女篮获世界杯亚军，振奋全国人民。如图1所示，离手后的篮球在空中依次从A点运动到D点，在________点动能最大。图2为它在等高点B和D的能量柱状图，则篮球在B点的机械能________（选填“大于”“等于”或“小于”）在D点的机械能。整个过程能量的总量________（选填“守恒”或“不守恒”）。
【答案】 ①. A ②. 大于 ③. 守恒
【解析】
【详解】[1]离手后的篮球在空中依次从A点运动到D点，在A点时速度最大，则在A点动能最大。
[2][3]根据篮球在等高点B和D的能量柱状图可知，篮球在B点和D点重力势能相等，在D点的动能小于在C点的动能，动能和势能统称为机械能，则篮球在B点的机械能大于在D点的机械能。根据能量守恒定律可知，整个过程能量的总量守恒。
12. 如题图所示是“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气，实验中通过观察U形管液面___________的变化来反映电阻产生热量的多少。图甲所示，表明在电流和通电时间相同的情况下，_________________越大，产生的热量越多；图乙中R3与R2并联，是使通过R1与R2的___________不同。
【答案】 ①. 高度差 ②. 电阻 ③. 电流
【解析】
【详解】[1]两个相同的透明容器中封闭着等量的空气，由转换法，实验中通过观察U形管液面高度差的变化来反映电阻产生热量的多少，U形管液面高度差的变化越大，说明电阻产生的热量越多。
[2]由图甲所示，两个电阻串联，两个电阻大小不同，通过它们的电流和时间相同，10Ω电阻产生热量多，故在电流和通电时间相同的情况下，电阻越大，产生的热量越多。
[3]乙图中右侧两电阻R3与R2并联后再与左侧电阻R1串联，根据并联和串联电路电流的规律，通过左侧容器中电阻R1的电流大小大于通过右侧容器中电阻R2的电流，故图乙中R3与R2并联，是使通过R1与R2的电流不同。
13. 暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。图中A、B位置可以安装电铃或灯，要求地面没有积水时，灯亮，地面积水较深时，电铃响，根据设计要求，电铃应该安装在图中的_______（填“A”或“B”）位置。积水较深控制电路接通时，电磁铁的上方是它的_________（选填“N”或“S”）极。电磁继电器实质是一种_________（填“用电器”或“开关”）。
【答案】 ①. B ②. S ③. 开关
【解析】
【详解】[1][2][3]地面积水是导体，当桥面下水位升高到一定程度时，接通左边的控制电路，电磁铁有了磁性，吸下衔铁，动触点向下移动，接通电铃电路报警，所以电铃应安装在图中的B位置；电铃工作时，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁的上端是S极；电磁继电器实质是一种开关，通过控制电路的通断来控制工作电路的工作状态。
14. 如图所示，用细线将一质量可忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在杠杆的C处；质量为0.5kg的物体B（B不溶于水）用细线悬挂在杠杆的D处。当物体B浸没于水中静止时，杠杆恰好在水平位置平衡，此时C、D到O点的距离分别为20cm、30cm。则物体A所受的重力为___________N，细线对物体B的拉力为___________N，物体B的体积为___________m3。（g取10N/kg）
【答案】 ①. 3 ②. 2 ③. 3×10-4
【解析】
【详解】[1]物体A的重力
GA=mAg=0.3kg×10N/kg=3N
[2]由杠杆平衡条件F1L1=F2L2知道，细线对物体B的拉力
（3）[3]对物体B受力分析知道，物体B的重力
GB=mBg=0.5kg×10N/kg=5N
物体B受到的浮力
F浮力=GB-F线=5N-2N=3N
因为浸没，所以，物体B的体积为
三、作图题（共7分）
15. 用如图所示装置来提升重物，杠杆ABO可绕O点转动，请在图中画出重物所受重力的示意图和杠杆所受拉力F的力臂l。
【答案】
【解析】
【分析】
【详解】重力的方向是竖直向下的，过重物的重心画一条竖直向下的带箭头的有向线段，用G表示，即为其所受重力的示意图；绳子对杠杆的拉力作用在B点，拉力的方向斜向右上方，过支点O作这条拉力作用线的垂线段，即为拉力F的力臂L。如图
16. 如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
【答案】
【解析】
【详解】过焦点的入射光线经过凸透镜折射后的折射光线平行于主光轴；过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为45，则入射角为90-45=45，则反射角也为45，在法线右侧作出反射光线；如图所示：
。
17. 有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
【答案】
【解析】
【详解】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：
四、实验题∶本大題共3小题，第16小题7分，第17、18小题各6分，共19分。
18. 小明利用如图甲所示透镜，探究“凸透镜成像”规律的实验，实验装置如图乙所示：
（1）为了测出所用凸透镜的焦距，小明将透镜对着太阳，如图甲所示，移动白纸位置直到白纸上出现________的点，测量出该点到透镜光心距离即为焦距，即为该透镜的焦距；
（2）正确放置器材后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在________；
（3）在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和光屏不动，当他把凸透镜移到________cm时，光屏会再次出现清晰的像；
（4）实验中，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向________方移动，为了能让所成清晰的像回到光屏中央，可将凸透镜向________（均选填“上”或“下”）调节；
（5）在图乙实验时，小明将桌上的一个镜片放到蜡烛和凸透镜之间，将光屏向远离凸透镜的方向移动时光屏上又能出现清晰的像，由此可见该镜片是________，可用于矫正________（选填“远视眼”或“近视眼”）。
【答案】 ①. 最小最亮 ②. 同一高度 ③. 35.0 ④. 上 ⑤. 下 ⑥. 凹透镜 ⑦. 近视眼
【解析】
【详解】（1）[1]一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏的光斑变得最小、最亮；最后测量这个光斑到凸透镜的距离就是焦距。因此凸透镜的焦距
f=40.0cm-30.0cm=10.0cm
（2）[2]根据凸透镜成像规律中实验的要求，必须让烛焰、凸透镜、光屏三者中心放在同一高度上，使其成像在光屏的中心，只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前。
（3）[3]在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和光屏不动，根据光路可逆可知，当原来的物距等于像距时，仍然能成像，所以当他把凸透镜移到35.0cm时，光屏会再次出现清晰的像。
（4）[4][5]蜡烛在燃烧中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，应上移光屏，蜡烛向上移动，凸透镜向下移动。
（5）[6][7]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明像距变大了，故放置的是使光线发散的凹透镜，这种眼镜是用来矫正近视眼的。
19. 小明按如图所示实验来探究液体内部压强的规律。
（1）实验中，液体内部压强的大小是通过U形管______来反映的，这种实验探究方法是______（选填“控制变量法”或“转换法”）；
（2）在使用压强计前，发现U形管左右两侧的液面有一定的高度差，如图甲所示。其调节的方法是_____（填字母），使U形管左右两侧的液面相平；
A.将右侧支管中高出的水倒出
B.取下软管重新安装
C.向U形管中加入适量的水
（3）比较图乙和丙，可以得到结论：液体密度相同时，液体的压强与液体的_____有关；比较图_____，可以得到结论：深度相同时，液体的压强与液体的密度有关，液体的密度越大，压强越大；
（4）测得图丁中U形管左右两侧液面的高度差为10cm，探头深度为9cm，忽略橡皮膜弹力的影响，则盐水的密度为_____（结果保留一位小数）。（g取，U形管中液体的密度为）
【答案】 ①. 左右液面的高度差 ②. 转换法 ③. B ④. 深度 ⑤. 丙和丁 ⑥. 1.1
【解析】
【详解】（1）[1][2]如图，实验中作用在压强计探头上的压强是通过压强计U形管的左右液面的高度差来反映的。这种实验探究方法被称为转换法。
（2）[3]在使用压强计前，发现U形管左右两侧的水面有一定的高度差，说明未使用时U形管左右两管水面的压强不相等，解决方法是取下U形管的软管重新安装；故AC不符合题意，B符合题意。
故选B。
（3）[4]如图，比较图乙和图丙，烧杯中的液体都是水，密度相同，丙图中金属盒探头在水中处的位置较深，U形管左右液面的高度差较大，说明在同种液体中，液体压强的大小与深度有关。
[5]比较图丁和图丙，两次实验中金属盒探头在液体中的深度相同，图丙烧杯中装的水，图丁烧杯中装的盐水，盐水密度大于水的密度，图丁中U形管左右液面的高度差较大，说明在同一深度，液体密度越大，液体的压强越大。
（4）[6]测得图丁中U形管左右两侧液面的高度差为10cm，故压强为
p=ρ水gh=1.0×103kg/m3×10N/kg×0.1m=1.0×103Pa
探头深度为9cm，忽略橡皮膜弹力的影响，则盐水的密度为
20. 如图甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；___
（2）闭合开关前应将滑动变阻器的滑片移到________处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx________；
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，则未知电阻Rx=_________Ω；
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
② 闭合开关S，将滑动变阻器的滑片P移到_____，记录电流表示数I2；
③ 写出待测电阻的表达式：Rx=_____________（用已知量和测量量符号表示）。
【答案】 ①. ②. 最大阻值 ③. 断路 ④. 10 ⑤. b端 ⑥.
【解析】
【详解】（1）[1]滑动变阻器应和电流表串联，接线柱应该“一上一下”接入电路，如图所示：
（2）[2]闭合开关前，为了保护电路，滑动变阻器的滑片应滑到阻值最大处。
[3] 由题意可知，电流表指几乎无示数，说明电路中没有电流（或电流很小），则电路中可能出现了开路，又因为电压表指针有明显偏转，说明电压表两接线柱到电源两极间的电路是连通的，则出现的故障可能是Rx断路。
（3）[4]如图乙所示，电流表的量程为0～0.6A，分度值为0.02A，读数为0.24A； 得未知电阻的阻值
（4）[5][6]②根据题意可知，应将滑片移到b端，记录电流表示数I2；Rx被短路，只有R0工作，电流表示数为I2； 所以电源电压
U=I2R0
步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1； 两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2， 根据并联电路的电流特点可得，通过待测电阻的电流
Ix=I1-I2
并联电路电压相等，则待测电阻两端的电压
Ux=U=I2R0
所以待测电阻
五、计算题∶本大题共2小题，第19小题6分，第20小题7分，共13分。
21. 小明家装修房屋，一箱质量为的建筑材料放在水平地面上，它与水平地面的接触面积是。装修工人用的拉力通过如图所示的滑轮组将建筑材料匀速提升，用时。（）求：
（1）建筑材料放在水平地面上时对地面的压强；
（2）拉力的功率；
（3）滑轮组的机械效率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）建筑材料的重力
建筑材料放在水平地面上时对地面的压强
（2）滑轮组的动滑轮绕2段绳，绳子自由端移动的距离
拉力做总功
拉力的功率
（3）有用功为
滑轮组的机械效率
答：（1）建筑材料放在水平地面上时对地面的压强是；
（2）拉力的功率是；
（3）滑轮组的机械效率是。
22. 图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电，饭锅的简化电路图乙所示，R1和 R2均为电热丝，S1和S2为温控开关，其中 S2有 A、B两个触点，可实现高温中温和低温三挡的转换。当 S1闭合，S2连接触点 A时，处于高温挡，高温功率1100W。已知 R1=55Ω，问；
（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？
（2）求电阻 R2阻值。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时低温档的功率
【答案】（1）5A；（2）220Ω；（3）176W
【解析】
【分析】
【详解】（1）高温档时电饭锅正常工作总电流
（2）高温档时，R1和R2并联，此时R1的功率为
此时R2的功率为
R2的电阻为
（3）低温档时两电阻串联，消耗的功率为
答：（1）处于高温挡时电饭锅正常工作时电路中的总电流是。
（2）求电阻 R2的阻值为220Ω。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时低温档的功率为176W。
六、综合能力题∶本大题共3小题，第23小题7分，第24、25小题各6分，共19分。
23. 如图1甲所示是2022北京冬奥会的滑雪大跳台，回答：
（1）运动员从起点下滑，过程中先后经过M、S两点，她在这两点的动能和重力势能如图1乙所示，则运动员在M点的动能为 ___________J；在M、S两点相比，速度 ___________，重力势能 ___________，机械能 ___________（均选填“M点大”、“S点大”或“一样大”）；
（2）小明制作大跳台的模型。把跳台滑道上段简化成如图2甲的杠杆，O是支点，A是这段滑道的重心，若模型支架对滑道的力F作用在B点，沿bc线；
①画出F的力臂l1___________ ；
②根据杠杆平衡条件可以判断，F ___________滑道上段所受的重力（选填“大于”、“等于”或“小于”）；
（3）用图2乙装置模拟建造滑道，被匀速提升的模型部件重4N，拉力F为2.5N，忽略绳重和摩擦则动滑轮的重为 ___________。
【答案】 ①. 5×103 ②. S点大 ③. M点大 ④. M点大 ⑤. ⑥. 小于 ⑦. 1N
【解析】
【详解】（1）[1]由图1乙可知M点的动能为
[2] 由图1乙可知M、S两点相比动能是S点更大，根据影响动能大小的因素可知，在M、S两点运动员的质量不变，速度越大动能越大，所以速度是S点大。
[3] 由图1乙可知M、S两点相比重力势能是M点大。
[4]机械能是动能与势能的总和，由图1乙可得M点时动能与重力势能的和大于S点时动能与重力势能的和，所以机械能是M点大。
（2）①[5]杠杆工作过程中动力与阻力使杠杆的转动作用是相反的，所以动力的方向沿cb向上作用点在杠杆上的B点，力臂是支点到力的作用线的距离，作出支点O到动力作用线的垂线即为动力臂。如图所示：
②[6]如图
根据杠杆的平衡条件可得
由图可知：，则F
24. 某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，控制电路电源电压U为45V，指示灯电阻为，定值电阻，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。如表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积，线圈电阻不计）
（1）图2中电磁铁根据电流的______效应做成；
（2）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性______（选填“增强”“不变”或“减弱”），衔铁将与______（选填“A”或“C”）触头接触；
（3）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，则相当于电压表示数等于______V时，电动机开始工作；
（4）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为______J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作______小时。
【答案】 ①. 磁 ②. 增强 ③. C ④. 3 ⑤. ⑥. 0.9
【解析】
【详解】（1）[1]电磁铁根据电流的磁效应做成的，电动机的原理是通电导体在磁场中受力运动。
（2）[2][3]由图3知光照强度与电阻大小成反比，当光照强度增强时，R的阻值变小，故电磁铁磁性增强，衔铁被吸下，与C触头接触，利用安培定则可知，电磁铁上端为N极。
（3）[4]由图3知，光照强度恰好为3cd时，光敏电阻R=6Ω，因为它与R0串联，故电路中总电阻
R总=R0+R=12Ω+6Ω=18Ω
电路中的总电流
电压表示数
U0=IR0=0.25A×12Ω=3V
（4）[5]充满电后电池储存的电能
W=UIt=12V×2.5A×3600s=1.08×105J
[6]正常工作的时间
25. 阅读下列短文，回答问题。
浩瀚宇宙，不懈追梦
2022年11月29日23时08分，“神舟十五号”载人飞船点火发射成功，7小时后与在轨高510km的“神舟十四号”成功对接，如图所示。至此，中国空间站以三船三舱的形式收官建成，总质量超百吨，活动空间超百立方米。费俊龙、邓清明、张陆三名宇航员将进行为期六个月的太空在轨生活和实验。
（1）“神舟十五号”发射升空的过程中，在火箭携带“载人飞船”加速升空阶段，其动能___________，机械能______________；（均选填“增大”“减小”或“不变”）
（2）费俊龙、邓清明、张陆三名宇航员和家人网上聊天实现“天地对话”，这是依靠____________（选填“超声波”或“电磁波”）传递信息；
（3）当“神舟十五号”与“神舟十四号”刚好成功对接时，以“神舟十五号”为参照物，“神舟十四号”是____________（选填“运动”或“静止”）的；
（4）航天器上所装的太阳能电池板，是将光能转化为电能（光电效应）给航天器补充工作能量的装置．中国空间站太阳能电池板的光电效应转换率达30％，输电功率。已知E表示光能（单位：J），W表示电能（单位：J），P表示功率（单位：W），t表示时间（单位：s），且；根据条件，可计算出中国空间站每小时获得的电能W=______________J，太阳能电池板吸收的光能E=____________J。
【答案】 ①. 增大 ②. 增大 ③. 电磁波 ④. 静止 ⑤. ⑥.
【解析】
【详解】（1）[1][2]飞船加速升空阶段，飞船的质量不变，速度增大，其动能增大；同时其高度增加，则重力势能增大；因机械能等于动能与势能的总和，所以飞船的机械能增大。
（2）[3]电磁波可以传递信息。
（3）[4]当两艘飞船成功对接时，神舟十四号相对于“神舟十五号”的位置没有发生变化，所以以“神舟十五号”为参照物，神舟十四号是静止的。
（4）[5] [6]由变换公式得，空间站每小时获得的电能为
由于能电池光电效应转换率达30%，则太阳能电池板吸收的光能为
额定工作电压
12伏
额定功率
30瓦
电池总容量
2.5A·h（安·时）
工作噪音
（分贝）
相关试卷
广东省湛江市雷州市雷州市第八中学2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）： 这是一份广东省湛江市雷州市雷州市第八中学2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含广东省湛江市雷州市雷州市第八中学2023-2024学年九年级下学期3月月考物理试题原卷版docx、广东省湛江市雷州市雷州市第八中学2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
2024年山西省大同市新荣区三校联考一模物理试题（原卷版+解析版）： 这是一份2024年山西省大同市新荣区三校联考一模物理试题（原卷版+解析版），文件包含2024年山西省大同市新荣区三校联考一模物理试题原卷版docx、2024年山西省大同市新荣区三校联考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
2024年河南省周口市郸城县五校联考中考一模物理试题（原卷版+解析版）： 这是一份2024年河南省周口市郸城县五校联考中考一模物理试题（原卷版+解析版），文件包含2024年河南省周口市郸城县五校联考中考一模物理试题原卷版docx、2024年河南省周口市郸城县五校联考中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
