2024年广东省清远市连州市九校联考中考二模物理试题（原卷版+解析版）
展开
这是一份2024年广东省清远市连州市九校联考中考二模物理试题（原卷版+解析版），文件包含2024年广东省清远市连州市九校联考中考二模物理试题原卷版docx、2024年广东省清远市连州市九校联考中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

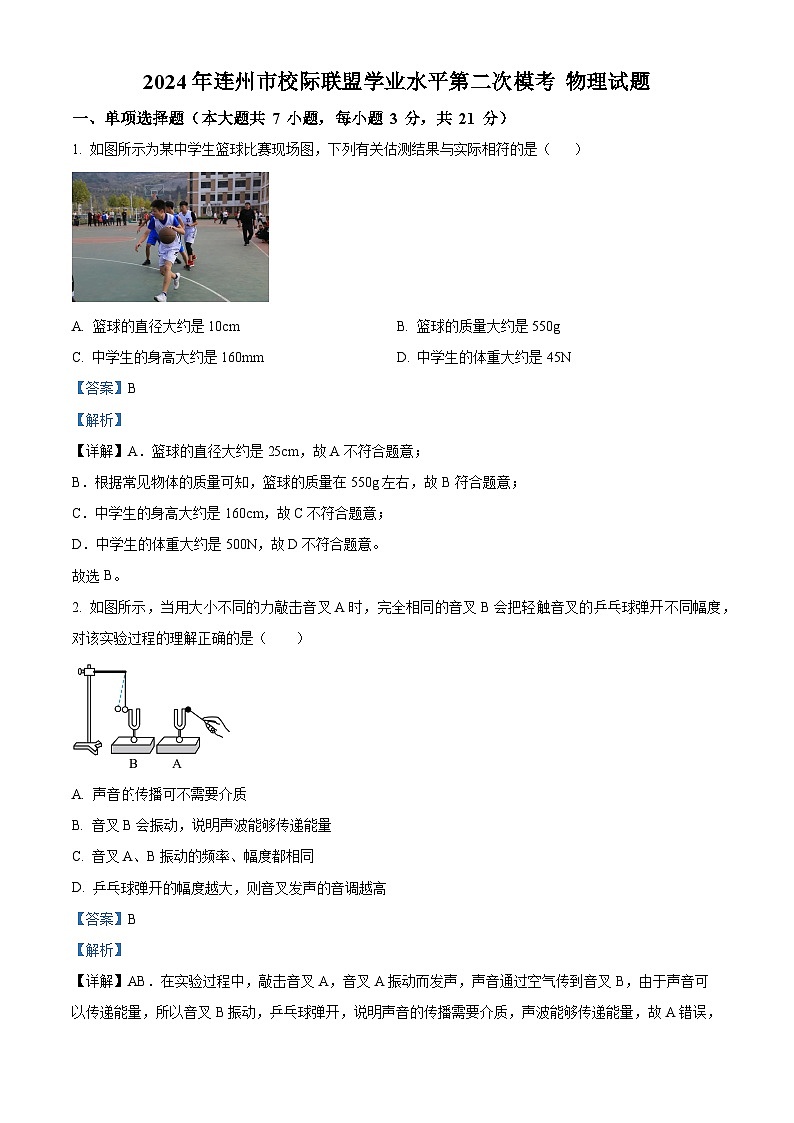

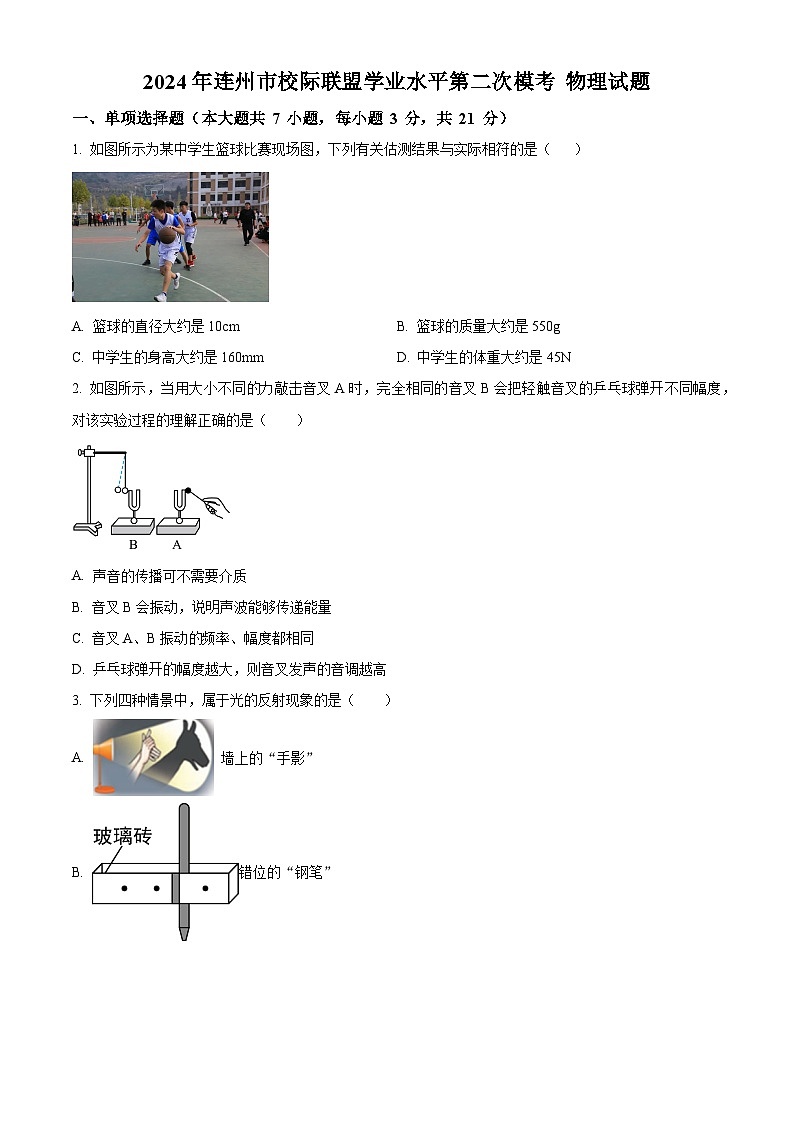

1. 如图所示为某中学生篮球比赛现场图，下列有关估测结果与实际相符的是（ ）
A. 篮球的直径大约是10cmB. 篮球的质量大约是550g
C. 中学生的身高大约是160mmD. 中学生的体重大约是45N
2. 如图所示，当用大小不同力敲击音叉A时，完全相同的音叉B会把轻触音叉的乒乓球弹开不同幅度，对该实验过程的理解正确的是（ ）
A. 声音的传播可不需要介质
B. 音叉B会振动，说明声波能够传递能量
C. 音叉A、B振动频率、幅度都相同
D. 乒乓球弹开的幅度越大，则音叉发声的音调越高

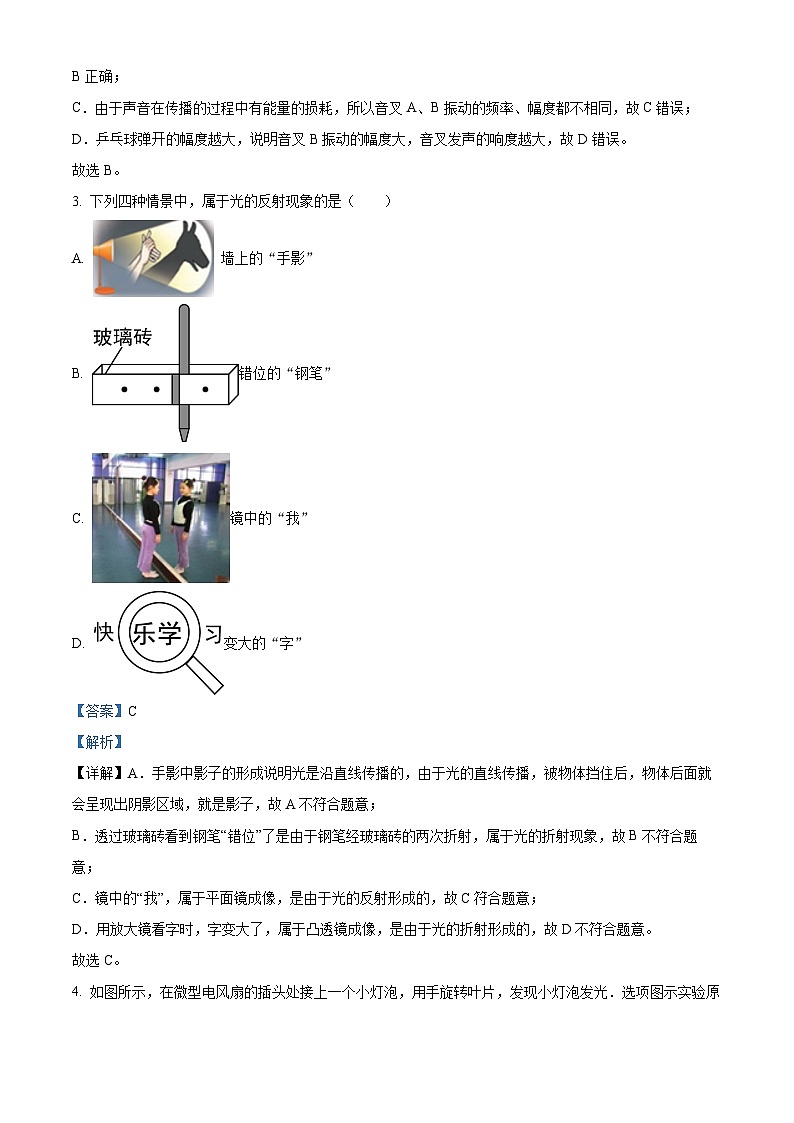

3. 下列四种情景中，属于光的反射现象的是（ ）
A. 墙上的“手影”
B. 错位的“钢笔”
C. 镜中的“我”
D. 变大的“字”

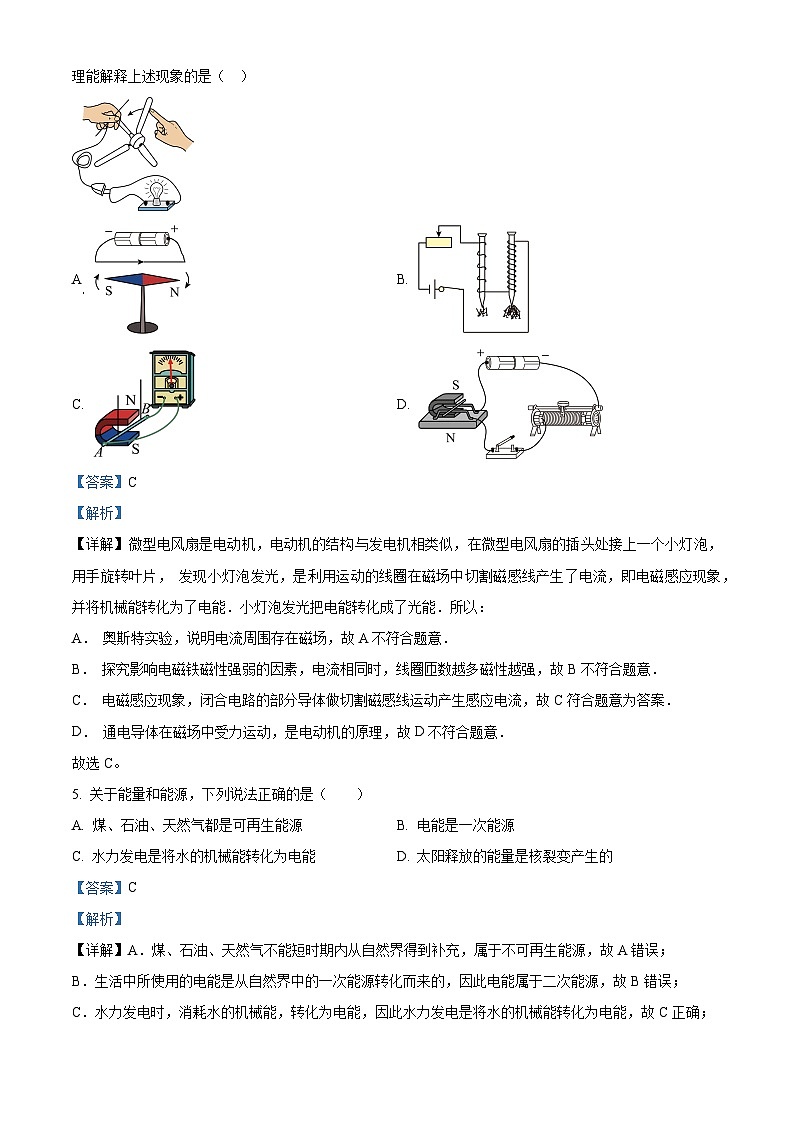

4. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光．选项图示实验原理能解释上述现象的是（ ）
A. B.
C. D.
5. 关于能量和能源，下列说法正确的是（ ）
A. 煤、石油、天然气都是可再生能源B. 电能是一次能源
C. 水力发电是将水的机械能转化为电能D. 太阳释放的能量是核裂变产生的

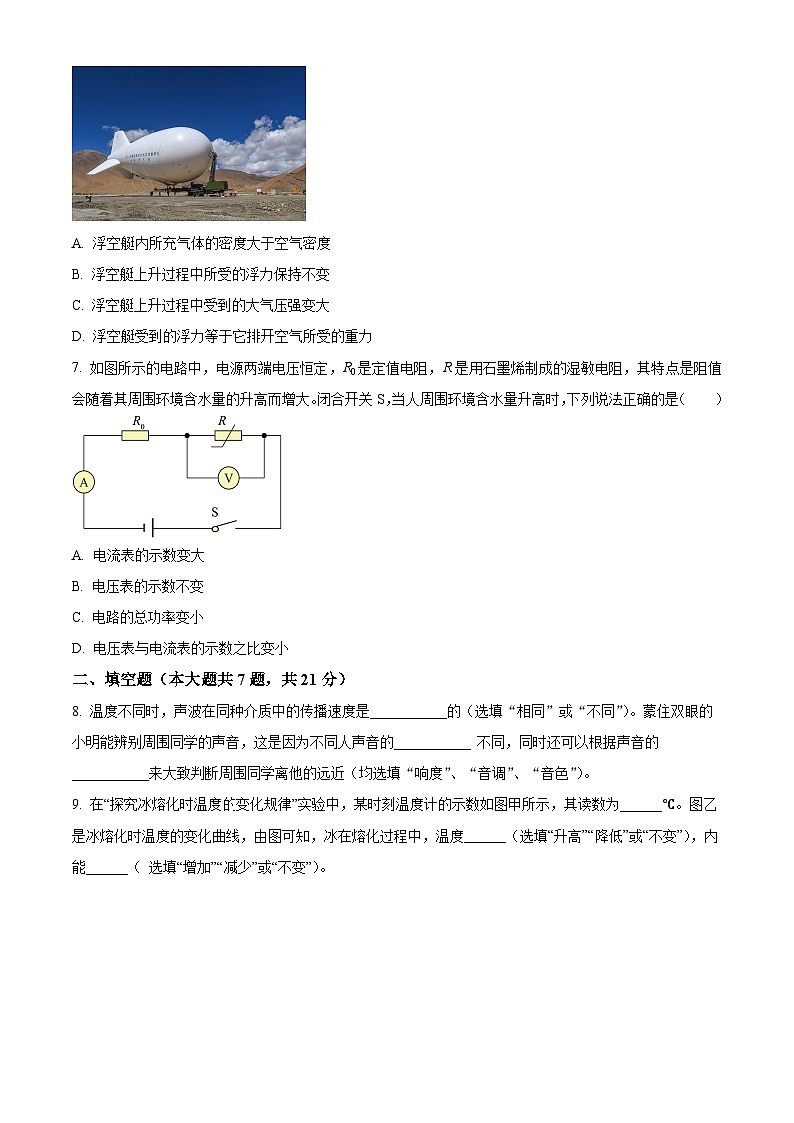

6. （新科技）2022年5月15日，我国自主研发的“极目一号”Ⅲ型浮空艇从海拔4300米的科考营地顺利升空后达到9032米，超过珠峰高度，创造浮空艇大气科学观测世界纪录。如图所示是“极目一号”Ⅲ型浮空艇在空中上升的情景，假设浮空艇的体积保持不变，海拔越高空气的密度越小，下列分析正确的是（ ）
A. 浮空艇内所充气体的密度大于空气密度
B. 浮空艇上升过程中所受的浮力保持不变
C. 浮空艇上升过程中受到的大气压强变大
D. 浮空艇受到的浮力等于它排开空气所受的重力
7. 如图所示的电路中，电源两端电压恒定，R0是定值电阻，R是用石墨烯制成的湿敏电阻，其特点是阻值会随着其周围环境含水量的升高而增大。闭合开关S，当人周围环境含水量升高时，下列说法正确的是（ ）
A. 电流表的示数变大
B. 电压表的示数不变
C. 电路的总功率变小
D. 电压表与电流表的示数之比变小
二、填空题（本大题共7题，共21分）
8. 温度不同时，声波在同种介质中的传播速度是___________的（选填“相同”或“不同”）。蒙住双眼的小明能辨别周围同学的声音，这是因为不同人声音的___________ 不同，同时还可以根据声音的 ___________来大致判断周围同学离他的远近（均选填“响度”、“音调”、“音色”）。
9. 在“探究冰熔化时温度变化规律”实验中，某时刻温度计的示数如图甲所示，其读数为______℃。图乙是冰熔化时温度的变化曲线，由图可知，冰在熔化过程中，温度______（选填“升高”“降低”或“不变”），内能______（ 选填“增加”“减少”或“不变”）。
10. 如图所示，制造电工用的钢丝钳的材料是钢铁和橡胶，其中主要是利用橡胶的___________（填物质的性质）；钢丝钳的钳口很薄，是为了___________。它属于___________杠杆。
11. 如图所示，小磁针右端为N极，则电源的右端为___________极；为了使通电螺线管磁场增强，可以把滑动变阻器的滑片向___________ （选填“左”或“右”）移动，或者___________ （选填“增加”或“减小”）线圈的匝数。
12. 如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______ （选填 “多”或“少”）。
13. 如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
14. 如图是测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数___________，电压表的示数___________，小灯泡消耗的电功率___________。（选填“增大”、“不变”或“减小”）
三、作图题（共7分）
15. 如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
16. 画出图中入射光经过凹透镜后的光线。
17. 画出图入射光线AO的反射光线。
18. 如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
四、实验题（本大题3小题，共19分）
19. 如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是___________mm，被测物体的长度是___________cm；停表的读数为___________ s。
20. 用同一支温度计分别测量当天正午与晚上的气温。两次温度计的示数如图甲、乙所示，则晚上的气温是______℃。
21. 如图所示，图甲中电压表的分度值为___________，读数为___________；若使用时出现如图乙所示的情况，则原因是___________。
22. 妈妈在做菜时问小明，你知道花生油的密度是多大吗？
（1）小明想，花生油是油类，它密度应该比水小，于是他滴了一滴油在水中，发现油浮在水上，由此可以证明他的猜想是___________的；
（2）到学校后，他做了如下实验：先用调好的天平测出烧杯和花生油的总质量150g，然后将一部分花生油倒入量筒中，再测出剩余花生油和烧杯的质量为107.6g，读出量筒中花生油的体积，如图甲所示，最后算出花生油的密度，请你将测得的结果填入下表。
（3）图乙是他在实验结束后整理器材的情景，其中操作不规范的是 _________ 。
23. 做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①______V。
五、计算题（本大题2小题，共14分）
24. 如图所示是我国自行设计研制的AG600全状态新构型灭火飞机。若该飞机以270km/h的速度匀速直线航行20min，消耗航空燃油1.35t，飞机发动机的功率为。（航空燃油的热值为）求：
（1）飞机在这段时间内航行的距离；
（2）消耗的航空燃油完全燃烧放出的热量；
（3）发动机的效率。
25. 如图甲为某电热毯简化电路原理图，其额定电压为220V，R1为发热电阻丝，R2位于电热毯的外部。该电热毯通过智能系统能够实现加热、保温挡自动切换。图乙为电热毯在正常工作20min内电流随时间变化的图像。求：
（1）加热挡的功率是多少?
（2）电阻R2的阻值是多少?
（3）电热毯保温挡正常工作10min，电热毯吸收的热量是多少?（不计热量损失）
六、综合能力题（本大题3小题，共18分）
26. 无链条电动自行车，是在普通自行车基础上，安装电机、控制器、蓄电池、转把等操作部件和显示系统的机电一体化的个人交通工具 （如图） 。此车既可以通过电源直接给锂电池充电，也可以通过骑行者踩脚踏板转化为电能，存储在锂电池内。下表是某款电动自行车的一些参数：
（1） 通过骑行给电动自行车电池充电，这个过程是将___________能转化成电能；
（2） 骑行中佩戴头盔可以预防头部受到伤害，下列关于头盔的描述不正确的是（ ）
A．头盔内部材料松软，可以增大头部的受力面积，减小压强
B．头盔外部材料坚硬，受到外力时不易改变形状，保护头部
C．头盔较轻，不会给头部压迫感，是由于头盔材料的密度小
D．头盔会影响使用蓝牙耳机，因为头盔会阻断电磁波的传播
（3） 将电动车钥匙插入锁孔并旋转，车子就可以通电，车钥匙相当于电路中的___________ ，图中这款车的锂电池充满电后，大约储存电能___________J；
（4） 若测试时质量为55kg 的骑行者不踩脚踏板，仅靠锂电池驱动，已知行驶时的阻力为车对地面压力的 0.04倍，在平直路面上以最大车速可连续匀速行驶 2h， 自行车行驶过程中所受的牵引力是 __________ N，此时电动车的效率是_________。 （保留整数，g=10N/kg）
27. 国产大型水陆两栖飞机 AG600 是中国航空工业坚持自主创新取得的又一重大科技成果，满足中国应急救援体系和国家自然灾害防治体系建设需要。如表是它的性能参数。9 月27 日，由我国自主研制的“鲲龙”AG600M 灭火机以全新消防涂装在机场成功完成满箱12t投汲水试验。
（1）飞机起飞的时候，飞机机翼的特殊形状 ，会让机翼上方的空气流动速度_______下方的空气流动速度 （选填“大于”、“小于”或“等于”） 从而获得向上的升力；飞机最大满载量起飞的时候，至少要___________ N 的升力，才能让飞机起飞； （g取10N/kg）
（2）飞机用于储水的8个水箱都在飞机机身的中部，那么这8个水箱的总容量是_________m3；（水的密度为1.0×103 kg/m3）
（3）假如演示的时候，飞机需要到10公里外的地方取水，吸满水后，飞机飞到500米高空中，飞机克服水的重力做功 __________J；
（4）飞机载着水，飞往10公里外的预演地投水灭火地，整个过程中假设飞机以200km/h 的速度匀速飞行，那么飞机从起飞到预演地，需要_________h （中间吸水和上升的时间忽略不计） 。飞机到达预演点，进行投水的时候，是在投放点的___________投放 （选填“正上方”、 “正前方”或“正后方”） 。
28. 阅读下列短文，回答后面的问题
智能机器人
随着科技的发展进步，智能机器人已被广泛应用于各个领域，图甲所示是目前餐饮行业中广泛使用的送餐智能机器人。
智能机器人也有“大脑”，负责即时处理通过传感器接收到的各种信息，可以像人类一样具有视觉、听觉、触觉、嗅觉，能用自然语言和人类对话。
智能机器人行进时，不断向外发射超声波、接收反射回来的超声波，通过计算反射和接收超声波的时间间隔来确定障碍物的位置；精密电动机为机器人提供动力，驱动底座的轮子而使其整体平稳运动，并使其手、脚、触角等协调配合，完成比较复杂的动作，代替甚至超越餐厅服务员的工作。
智能机器人使用的电源主要有钠硫电池、镍镉电池、锂电池等。通常情况下， 当电池电量减为其容量的10%时，智能机器人就会自动寻找充电座充电，并将其电池剩余电量的40%用于克服阻力做功，为确保该智能机器人能顺利返回充电，离充电座的最远路程不能超过500m。
下表是智能机器人所用电池和电动机的部分参数。
送餐的智能机器人还具有过载自动保护系统，其电路原理如图乙所示，此电路电源的电压为 16V， 图中D为餐盘下面的压敏二极管，其阻值R 随所受压力变化的图像如图丙所示，图乙中的触发器为电路保护开关，机器人手能承受的最大压力是150N，当电路中的电流大于 0.5A 时，触发器断开，电铃会发声提示，以免机器人损伤。
（1） 智能机器人通过嗅觉传感器能“闻”到外界的各种气味，是因为气体分子 ___________。
（2） 机器人向前方距离为3.4m的障碍物发射超声波，则经过___________s 后能够收到障碍物的回波。该机器人工作时通过电动机的电流为___________A．（超声波速度取 340m/s）
（3） 乙图中保护电阻 R0 的阻值是___________ Ω。
（4） 电池两次充电间隔内，机器人连续工作，期间电动机线圈产生的电热是___________J。该智能机器人匀速行驶时受到的水平阻力为___________N。烧杯和花生油的总质量（g）
烧杯和剩余花生油的质量（g）
花生油的质量（g）
量筒中花生油的体积（cm3）
花生油的密度g/ cm3
150
107.6
① ___
②___
③___
实验序号
1
2
3
4
②______
20
15
10
5
③______
车
整车质量
40kg
最大车速
25km/h
最大噪声
≤30dB
锂电池
电压
48V
容量
10A•h
额定功率
400W
AG600水陆两栖飞机性能参数
参考数据
动力系统
4台WJ6涡轮螺旋桨发动机
最大平飞速度
460km/h
最大起飞重量
53.5t
最大航程
4000km
最大救援半径
1600km
最大救援人员
50人
锂电池
电压
24V
容量
10A·h
电动机
额定电压
24V
额定功率
120W
线圈电阻
0.5Ω
1. 如图所示为某中学生篮球比赛现场图，下列有关估测结果与实际相符的是（ ）
A. 篮球的直径大约是10cmB. 篮球的质量大约是550g
C. 中学生的身高大约是160mmD. 中学生的体重大约是45N
2. 如图所示，当用大小不同力敲击音叉A时，完全相同的音叉B会把轻触音叉的乒乓球弹开不同幅度，对该实验过程的理解正确的是（ ）
A. 声音的传播可不需要介质
B. 音叉B会振动，说明声波能够传递能量
C. 音叉A、B振动频率、幅度都相同
D. 乒乓球弹开的幅度越大，则音叉发声的音调越高
3. 下列四种情景中，属于光的反射现象的是（ ）
A. 墙上的“手影”
B. 错位的“钢笔”
C. 镜中的“我”
D. 变大的“字”
4. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光．选项图示实验原理能解释上述现象的是（ ）
A. B.
C. D.
5. 关于能量和能源，下列说法正确的是（ ）
A. 煤、石油、天然气都是可再生能源B. 电能是一次能源
C. 水力发电是将水的机械能转化为电能D. 太阳释放的能量是核裂变产生的
6. （新科技）2022年5月15日，我国自主研发的“极目一号”Ⅲ型浮空艇从海拔4300米的科考营地顺利升空后达到9032米，超过珠峰高度，创造浮空艇大气科学观测世界纪录。如图所示是“极目一号”Ⅲ型浮空艇在空中上升的情景，假设浮空艇的体积保持不变，海拔越高空气的密度越小，下列分析正确的是（ ）
A. 浮空艇内所充气体的密度大于空气密度
B. 浮空艇上升过程中所受的浮力保持不变
C. 浮空艇上升过程中受到的大气压强变大
D. 浮空艇受到的浮力等于它排开空气所受的重力
7. 如图所示的电路中，电源两端电压恒定，R0是定值电阻，R是用石墨烯制成的湿敏电阻，其特点是阻值会随着其周围环境含水量的升高而增大。闭合开关S，当人周围环境含水量升高时，下列说法正确的是（ ）
A. 电流表的示数变大
B. 电压表的示数不变
C. 电路的总功率变小
D. 电压表与电流表的示数之比变小
二、填空题（本大题共7题，共21分）
8. 温度不同时，声波在同种介质中的传播速度是___________的（选填“相同”或“不同”）。蒙住双眼的小明能辨别周围同学的声音，这是因为不同人声音的___________ 不同，同时还可以根据声音的 ___________来大致判断周围同学离他的远近（均选填“响度”、“音调”、“音色”）。
9. 在“探究冰熔化时温度变化规律”实验中，某时刻温度计的示数如图甲所示，其读数为______℃。图乙是冰熔化时温度的变化曲线，由图可知，冰在熔化过程中，温度______（选填“升高”“降低”或“不变”），内能______（ 选填“增加”“减少”或“不变”）。
10. 如图所示，制造电工用的钢丝钳的材料是钢铁和橡胶，其中主要是利用橡胶的___________（填物质的性质）；钢丝钳的钳口很薄，是为了___________。它属于___________杠杆。
11. 如图所示，小磁针右端为N极，则电源的右端为___________极；为了使通电螺线管磁场增强，可以把滑动变阻器的滑片向___________ （选填“左”或“右”）移动，或者___________ （选填“增加”或“减小”）线圈的匝数。
12. 如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______ （选填 “多”或“少”）。
13. 如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
14. 如图是测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数___________，电压表的示数___________，小灯泡消耗的电功率___________。（选填“增大”、“不变”或“减小”）
三、作图题（共7分）
15. 如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
16. 画出图中入射光经过凹透镜后的光线。
17. 画出图入射光线AO的反射光线。
18. 如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
四、实验题（本大题3小题，共19分）
19. 如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是___________mm，被测物体的长度是___________cm；停表的读数为___________ s。
20. 用同一支温度计分别测量当天正午与晚上的气温。两次温度计的示数如图甲、乙所示，则晚上的气温是______℃。
21. 如图所示，图甲中电压表的分度值为___________，读数为___________；若使用时出现如图乙所示的情况，则原因是___________。
22. 妈妈在做菜时问小明，你知道花生油的密度是多大吗？
（1）小明想，花生油是油类，它密度应该比水小，于是他滴了一滴油在水中，发现油浮在水上，由此可以证明他的猜想是___________的；
（2）到学校后，他做了如下实验：先用调好的天平测出烧杯和花生油的总质量150g，然后将一部分花生油倒入量筒中，再测出剩余花生油和烧杯的质量为107.6g，读出量筒中花生油的体积，如图甲所示，最后算出花生油的密度，请你将测得的结果填入下表。
（3）图乙是他在实验结束后整理器材的情景，其中操作不规范的是 _________ 。
23. 做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①______V。
五、计算题（本大题2小题，共14分）
24. 如图所示是我国自行设计研制的AG600全状态新构型灭火飞机。若该飞机以270km/h的速度匀速直线航行20min，消耗航空燃油1.35t，飞机发动机的功率为。（航空燃油的热值为）求：
（1）飞机在这段时间内航行的距离；
（2）消耗的航空燃油完全燃烧放出的热量；
（3）发动机的效率。
25. 如图甲为某电热毯简化电路原理图，其额定电压为220V，R1为发热电阻丝，R2位于电热毯的外部。该电热毯通过智能系统能够实现加热、保温挡自动切换。图乙为电热毯在正常工作20min内电流随时间变化的图像。求：
（1）加热挡的功率是多少?
（2）电阻R2的阻值是多少?
（3）电热毯保温挡正常工作10min，电热毯吸收的热量是多少?（不计热量损失）
六、综合能力题（本大题3小题，共18分）
26. 无链条电动自行车，是在普通自行车基础上，安装电机、控制器、蓄电池、转把等操作部件和显示系统的机电一体化的个人交通工具 （如图） 。此车既可以通过电源直接给锂电池充电，也可以通过骑行者踩脚踏板转化为电能，存储在锂电池内。下表是某款电动自行车的一些参数：
（1） 通过骑行给电动自行车电池充电，这个过程是将___________能转化成电能；
（2） 骑行中佩戴头盔可以预防头部受到伤害，下列关于头盔的描述不正确的是（ ）
A．头盔内部材料松软，可以增大头部的受力面积，减小压强
B．头盔外部材料坚硬，受到外力时不易改变形状，保护头部
C．头盔较轻，不会给头部压迫感，是由于头盔材料的密度小
D．头盔会影响使用蓝牙耳机，因为头盔会阻断电磁波的传播
（3） 将电动车钥匙插入锁孔并旋转，车子就可以通电，车钥匙相当于电路中的___________ ，图中这款车的锂电池充满电后，大约储存电能___________J；
（4） 若测试时质量为55kg 的骑行者不踩脚踏板，仅靠锂电池驱动，已知行驶时的阻力为车对地面压力的 0.04倍，在平直路面上以最大车速可连续匀速行驶 2h， 自行车行驶过程中所受的牵引力是 __________ N，此时电动车的效率是_________。 （保留整数，g=10N/kg）
27. 国产大型水陆两栖飞机 AG600 是中国航空工业坚持自主创新取得的又一重大科技成果，满足中国应急救援体系和国家自然灾害防治体系建设需要。如表是它的性能参数。9 月27 日，由我国自主研制的“鲲龙”AG600M 灭火机以全新消防涂装在机场成功完成满箱12t投汲水试验。
（1）飞机起飞的时候，飞机机翼的特殊形状 ，会让机翼上方的空气流动速度_______下方的空气流动速度 （选填“大于”、“小于”或“等于”） 从而获得向上的升力；飞机最大满载量起飞的时候，至少要___________ N 的升力，才能让飞机起飞； （g取10N/kg）
（2）飞机用于储水的8个水箱都在飞机机身的中部，那么这8个水箱的总容量是_________m3；（水的密度为1.0×103 kg/m3）
（3）假如演示的时候，飞机需要到10公里外的地方取水，吸满水后，飞机飞到500米高空中，飞机克服水的重力做功 __________J；
（4）飞机载着水，飞往10公里外的预演地投水灭火地，整个过程中假设飞机以200km/h 的速度匀速飞行，那么飞机从起飞到预演地，需要_________h （中间吸水和上升的时间忽略不计） 。飞机到达预演点，进行投水的时候，是在投放点的___________投放 （选填“正上方”、 “正前方”或“正后方”） 。
28. 阅读下列短文，回答后面的问题
智能机器人
随着科技的发展进步，智能机器人已被广泛应用于各个领域，图甲所示是目前餐饮行业中广泛使用的送餐智能机器人。
智能机器人也有“大脑”，负责即时处理通过传感器接收到的各种信息，可以像人类一样具有视觉、听觉、触觉、嗅觉，能用自然语言和人类对话。
智能机器人行进时，不断向外发射超声波、接收反射回来的超声波，通过计算反射和接收超声波的时间间隔来确定障碍物的位置；精密电动机为机器人提供动力，驱动底座的轮子而使其整体平稳运动，并使其手、脚、触角等协调配合，完成比较复杂的动作，代替甚至超越餐厅服务员的工作。
智能机器人使用的电源主要有钠硫电池、镍镉电池、锂电池等。通常情况下， 当电池电量减为其容量的10%时，智能机器人就会自动寻找充电座充电，并将其电池剩余电量的40%用于克服阻力做功，为确保该智能机器人能顺利返回充电，离充电座的最远路程不能超过500m。
下表是智能机器人所用电池和电动机的部分参数。
送餐的智能机器人还具有过载自动保护系统，其电路原理如图乙所示，此电路电源的电压为 16V， 图中D为餐盘下面的压敏二极管，其阻值R 随所受压力变化的图像如图丙所示，图乙中的触发器为电路保护开关，机器人手能承受的最大压力是150N，当电路中的电流大于 0.5A 时，触发器断开，电铃会发声提示，以免机器人损伤。
（1） 智能机器人通过嗅觉传感器能“闻”到外界的各种气味，是因为气体分子 ___________。
（2） 机器人向前方距离为3.4m的障碍物发射超声波，则经过___________s 后能够收到障碍物的回波。该机器人工作时通过电动机的电流为___________A．（超声波速度取 340m/s）
（3） 乙图中保护电阻 R0 的阻值是___________ Ω。
（4） 电池两次充电间隔内，机器人连续工作，期间电动机线圈产生的电热是___________J。该智能机器人匀速行驶时受到的水平阻力为___________N。烧杯和花生油的总质量（g）
烧杯和剩余花生油的质量（g）
花生油的质量（g）
量筒中花生油的体积（cm3）
花生油的密度g/ cm3
150
107.6
① ___
②___
③___
实验序号
1
2
3
4
②______
20
15
10
5
③______
车
整车质量
40kg
最大车速
25km/h
最大噪声
≤30dB
锂电池
电压
48V
容量
10A•h
额定功率
400W
AG600水陆两栖飞机性能参数
参考数据
动力系统
4台WJ6涡轮螺旋桨发动机
最大平飞速度
460km/h
最大起飞重量
53.5t
最大航程
4000km
最大救援半径
1600km
最大救援人员
50人
锂电池
电压
24V
容量
10A·h
电动机
额定电压
24V
额定功率
120W
线圈电阻
0.5Ω
