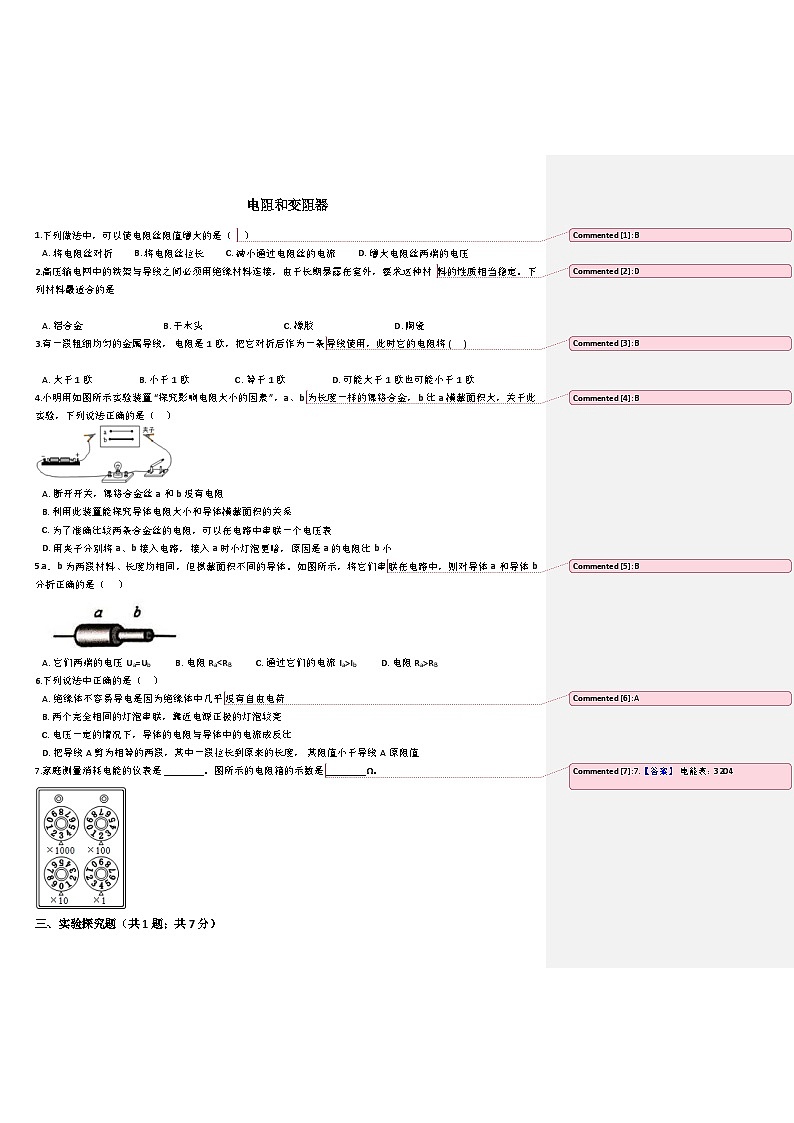

初中物理鲁教版（五四学制）（2024）九年级上册第四节 变阻器巩固练习

这是一份初中物理鲁教版（五四学制）（2024）九年级上册第四节 变阻器巩固练习，共2页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。

A. 将电阻丝对折 B. 将电阻丝拉长 C. 减小通过电阻丝的电流 D. 增大电阻丝两端的电压
2.高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材D
料的性质相当稳定。下列材料最适合的是
A. 铝合金 B. 干木头 C. 橡胶 D. 陶瓷
3.有一段粗细均匀的金属导线，电阻是1欧，把它对折后作为一条B
导线使用，此时它的电阻将( )
A. 大于1欧 B. 小于1欧 C. 等于1欧 D. 可能大于1欧也可能小于1欧
4.小明用如图所示实验装置“探究影响电阻大小的因素”，a、bB
为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（ ）
A. 断开开关，镍铬合金丝a和b没有电阻
B. 利用此装置能探究导体电阻大小和导体横截面积的关系
C. 为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
D. 用夹子分别将a、b接入电路，接入a时小灯泡更暗，原因是a的电阻比b小
5.a．b为两段材料、长度均相同，但棋截面积不同的导体。如图所示，将它们串B
联在电路中，则对导体a和导体b分析正确的是（ ）

A. 它们两端的电压Ua=Ub B. 电阻RaIb D. 电阻Ra>RB
6.下列说法中正确的是（ ）
A. 绝缘体不容易导电是因为绝缘体中几乎A
没有自由电荷
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C. 电压一定的情况下，导体的电阻与导体中的电流成反比
D. 把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值小于导线A原阻值
7.家庭测量消耗电能的仪表是________。图所示的电阻箱的示数是7.【答案】 电能表；3204
________Ω。
三、实验探究题（共1题；共7分）
8.如图甲、乙是小红和小致设计的身高测量仪，图中人的脚底均与电阻 R 的底部相平，请根据两8.【答案】 （1）C
（2）C
（3）B
（4）>
图的电路设计回答问题。
（1）身高越高，电压表示数越大的是____________。（选填字母，）
A.甲
B.乙
C.甲和乙
（2）当身高为零，电压表示数也为零的是__________。（选填字母）
A.甲
B.乙
C.甲和乙
（3）若身高为2m，电压表示数正好为电压表的最大值3V，则身高为1m 时，电压表示数正好为1.5V 的是___________。（选填字母）
A.甲
B.乙
C.甲和乙
（4）小致为了进一步探究电表变化的规律，设计了图丙所示的电路，若当某人身高为H时，电压表示数为U。当有一人身高比H高10cm 时，电压表示数为2U，则当另一人身高比H低10cm 时，则电压表示数________ （选填“＞”、“＜”或“＝”）。
