2024九年级物理全册第十四章电磁现象学情评估试卷（附答案北师大版）

这是一份2024九年级物理全册第十四章电磁现象学情评估试卷（附答案北师大版），共7页。

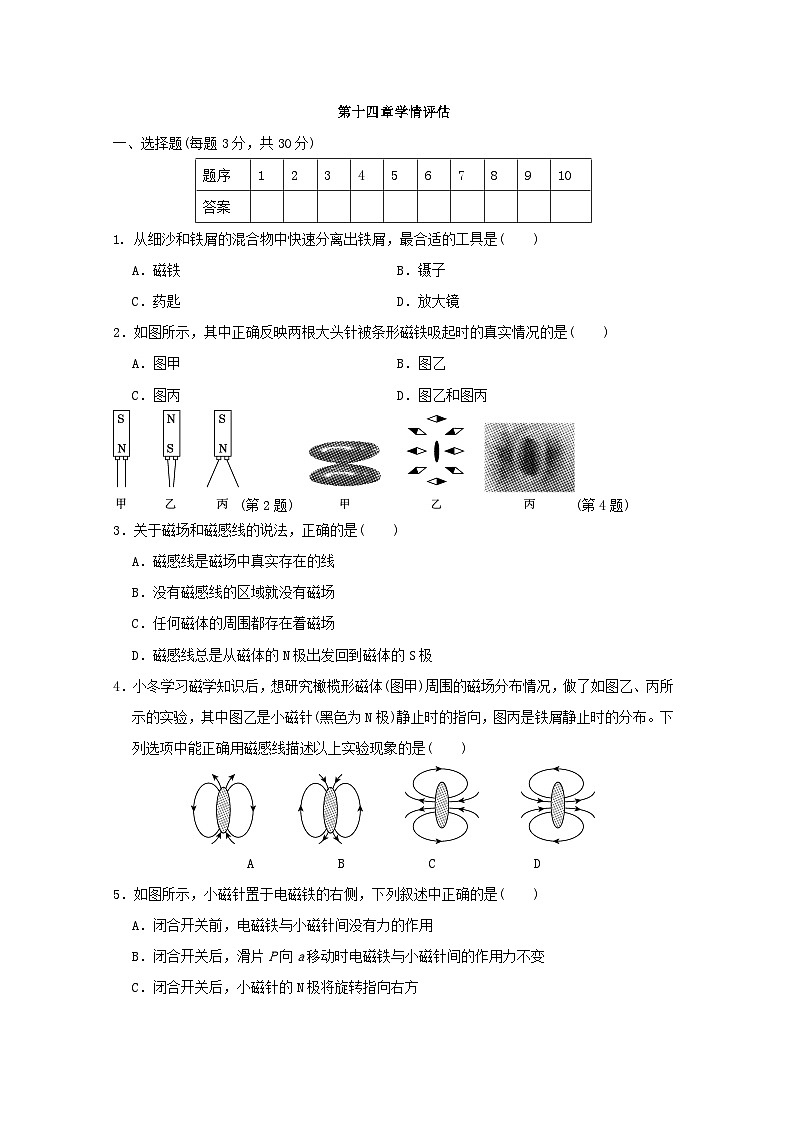

第十四章学情评估一、选择题(每题3分，共30分)1. 从细沙和铁屑的混合物中快速分离出铁屑，最合适的工具是(　　)A．磁铁 B．镊子 C．药匙 D．放大镜2．如图所示，其中正确反映两根大头针被条形磁铁吸起时的真实情况的是(　　)A．图甲 B．图乙 C．图丙 D．图乙和图丙(第2题)　(第4题)3．关于磁场和磁感线的说法，正确的是(　　)A．磁感线是磁场中真实存在的线 B．没有磁感线的区域就没有磁场C．任何磁体的周围都存在着磁场 D．磁感线总是从磁体的N极出发回到磁体的S极4．小冬学习磁学知识后，想研究橄榄形磁体(图甲)周围的磁场分布情况，做了如图乙、丙所示的实验，其中图乙是小磁针(黑色为N极)静止时的指向，图丙是铁屑静止时的分布。下列选项中能正确用磁感线描述以上实验现象的是(　　)　　　　　　　　　A　　　　　　B　　　　　　C　　　　　　　D5．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是(　　)A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针间的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极6．图甲中小磁针静止在螺线管附近，图乙中弹簧测力计下端挂一条形磁体，且与螺线管B在同一竖直线上，闭合开关S后，下列判断正确的是(　　)A．甲图中小磁针沿顺时针方向偏转B．甲图中通电螺线管外A点磁场的方向向右C．乙图中只改变电流的方向，测力计的示数变大D．乙图中只改变电流的方向，测力计的示数变小(第5题)　(第6题)(第7题)7．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指的温度为78 ℃。下列说法错误的是(　　)A．报警器利用了水银导电和热胀冷缩的性质B．温度达到78 ℃时，报警器中的红、绿两灯同时发光C．电磁铁通电时，螺线管上方是S极D．报警器中水银温度计和电磁铁串联在电路中8．第22届世界杯在炎热的卡塔尔举办，场地周边都配有一种“凉亭”，它装有风力涡轮机，其内部有磁铁，风进入装置带动线圈摆动可提供电能。下列实验能解释“凉亭”发电原理的是(　　)　　　　　　　　　　　　　　A　　　　　　　B　　　　　　　　C　　　　　　　　　　D9．实践活动中，小明发现某工厂刚装修完弥漫着刺鼻的异味，为加快排出有害气体，活动小组设计了如图所示的转速可调排气扇，下列判断正确的是(　　)(第9题)A．改变电流的方向，排气扇转动方向不会改变B．向右移动滑片，排气扇转动速度会加快C．排气扇的工作原理与电动机相同D．排气扇的工作原理是奥斯特首先发现的10．法拉第圆盘发电机的示意图如图所示，铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触。圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，电路中有感应电流产生。下列说法不正确的是(　　)(第10题)A．若圆盘转动方向不变，转速发生变化，磁场方向不变，则电流方向可能发生变化B．若圆盘转动方向发生改变，磁场方向不变，则电流的方向一定改变C．若磁场方向改为竖直向下，圆盘转动方向不变，则电流的方向一定改变D．若圆盘转动方向及转速发生改变，且磁场方向改为竖直向下，则电流的方向一定不变二、填空题(每空2分，共22分)11．如图所示，条形磁铁的两端吸引铁屑最多，说明其两端的磁性最________(填“强”或“弱”)；若将一铜棒放在该磁铁的两端，铜棒________(填“会”或“不会”)被吸引，说明铜棒________(填“是”或“不是”)磁性材料。(第11题)(第12题)12．如图所示是一种涂鸦神器画板的原理图，将磁石粉浸没在悬浮液里，当按下磁性写字笔其中一个按钮时，笔尖磁体为S极，可以写出________色的字。擦去字迹时，只需将刷子左右移动即可，刷子可以用________(填“不易磁化”或“易磁化”)的材料制成。13．如图是小林用电池制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池及柱形物持续转动。金属框能转动起来是因为__________________________，柱形物的材料应具有较好的导电性和________(填物理属性)。(第13题)　(第14题) (第15题)14．法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流”的现象，能产生这一现象的实验装置是图________(填“甲”或“乙”)，该装置工作时的能量转化是________________________(填“机械能转化为电能”或“电能转化为机械能”)。15．如图所示的是科研人员研制的“发电鞋”，鞋内部安装了磁铁和线圈，人在行走时发的电存储于蓄电池中，可用于手机充电。发电鞋发电时是利用____________原理工作的；穿该发电鞋以某速度行走，其平均发电功率约为0.4 W，若以这样的速度行走10 min，可产生电能________J。三、作图题(8分)16．某电磁门锁如图(a)，图(b)是该电磁门锁的简化原理图。当开关S闭合时条形磁体和电磁铁相互吸引，请在图(b)中画出线圈的绕线，并标出电磁铁的N极。(第16题)(第17题)四、实验题(每题20分，共40分)17．实验小组的同学们用安装在一块有机玻璃上的螺线管、小磁针、铁屑、电源、导线、开关等器材来探究通电螺线管周围的磁场分布，实验装置如图。(1)先将电源、开关、螺线管用导线依次连接起来，将多个小磁针放到螺线管周围，如图甲所示。闭合开关，螺线管周围的小磁针发生了明显偏转，如图乙所示，该现象说明：________________________，小明同学发现放在A、B两处的小磁针在开关闭合后不发生偏转，则小磁针不偏转的原因是________________________________；(2)小云同学发现小磁针体积较大，放在螺线管周围的数量有限，不能细致地探究通电螺线管周围的磁场分布，于是建议小明改为在螺线管周围撒上铁屑来观察，当小明在玻璃板上均匀撒上铁屑并接通电路后，并没有发现铁屑出现有规律的分布，这时应进行的操作是______________；(3)探究完成后同学们还想探究通电螺线管的极性与电流方向的关系，请你就现有实验器材设计一下：应该____________________，当观察到______________________________时，则能证明通电螺线管的极性与电流方向有关。18．在“探究导体在磁场中运动时产生感应电流条件”的实验中，小明和小华发现小量程电流表指针摆动的角度有时会不同。于是，他们想探究产生感应电流的大小与哪些因素有关。经过讨论后，他们提出了以下几种猜想。猜想1：与磁场的方向有关；猜想2：与导体切割磁感线运动的速度大小有关；猜想3：与磁场的强弱有关。(1)如图甲，为了验证猜想1是否正确，小明将磁体A放在水平面上，驱动装置(由两根绝缘硬棒ab、cd组成)(第18题)使导体PQ以3.0 cm/s的速度水平匀速向右运动(导体运动区域的磁场强弱相同)，读出小量程电流表的示数为6 mA。然后，将磁体A上下颠倒，使导体PQ仍以3.0 cm/s的速度水平匀速向右运动，发现小量程电流表的示数仍为6 mA。这说明猜想1是________(填“正确”或“错误”)的。(2)在验证猜想2时，在同一磁体A中驱动装置使导体PQ以不同的速度大小水平匀速向右运动，读出小量程电流表测出的数值，记录的部分数据如表：①请在图乙中描点作出感应电流I与速度v的关系图线。表格中第4次感应电流的大小为________mA；②进一步分析得出：在磁场强弱相同时，产生感应电流的大小与导体切割磁感线运动速度的大小成________；③为探究猜想3，他们换一个比磁体A磁性更强的磁体B进行多次实验：使导体PQ保持以3.5 cm/s的速度在磁体B中水平匀速向右运动，小量程电流表的示数均为8.5 mA。根据上述实验收集的数据，你认为他们的实验________(填“能”或“不能”)验证猜想3是否正确。答案一、1.A　2.C　3.C4．C　关键点睛：铁屑静止时的分布情况能反映磁体周围磁场的分布情况，小磁针静止时N极的指向与该点磁场方向相同。5．D　6.C　7.B　8.A　9.C　10.A二、11. 强；不会；不是　12. 红；易磁化13．通电导体在磁场中受到力的作用；磁性14．甲；机械能转化为电能15．电磁感应；240三、16.解：如图所示。(第16题)四、17. (1)通电螺线管周围存在磁场；此处的磁场方向与地磁场的磁场方向一致(2)轻敲玻璃板(3)对调电源正、负极；小磁针的N极指向发生变化18．解：(1)错误(2)①如图所示；7(第18题)②正比　③不能题序12345678910答案实验序号12345速度v/(cm·s－1)1.01.53.03.54.0感应电流I/mA2368
