类型一 用试电笔判断故障

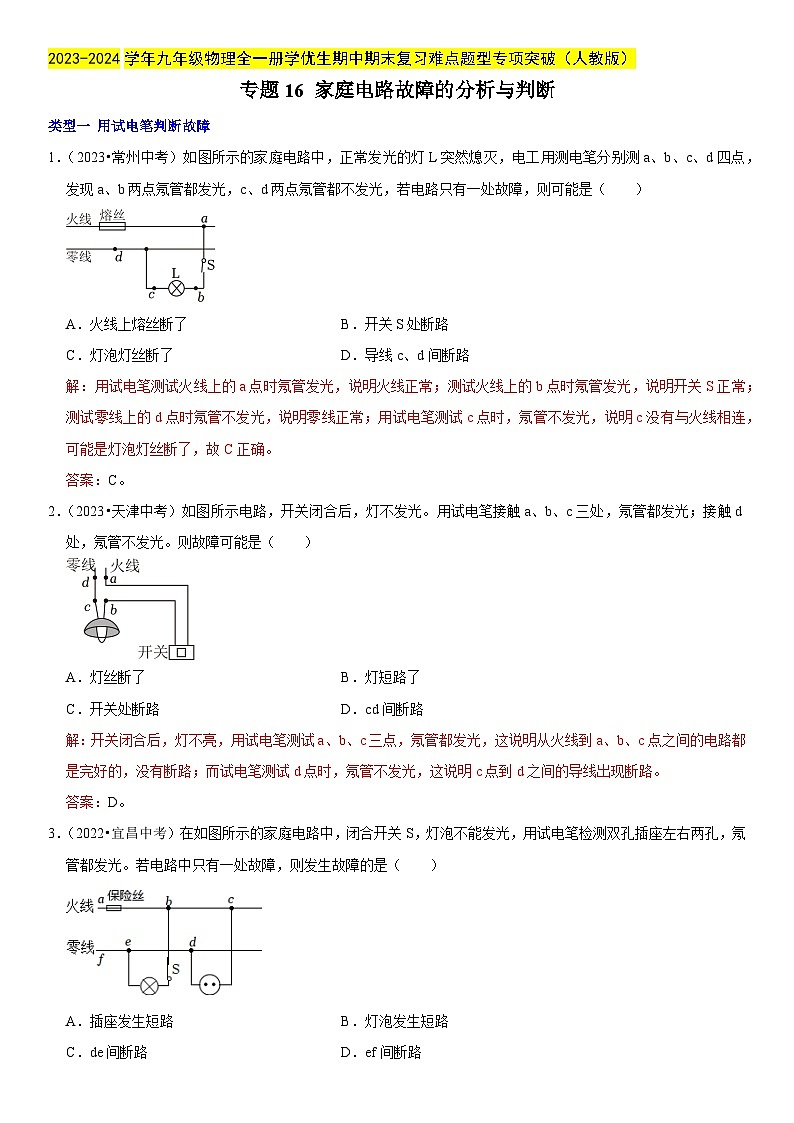

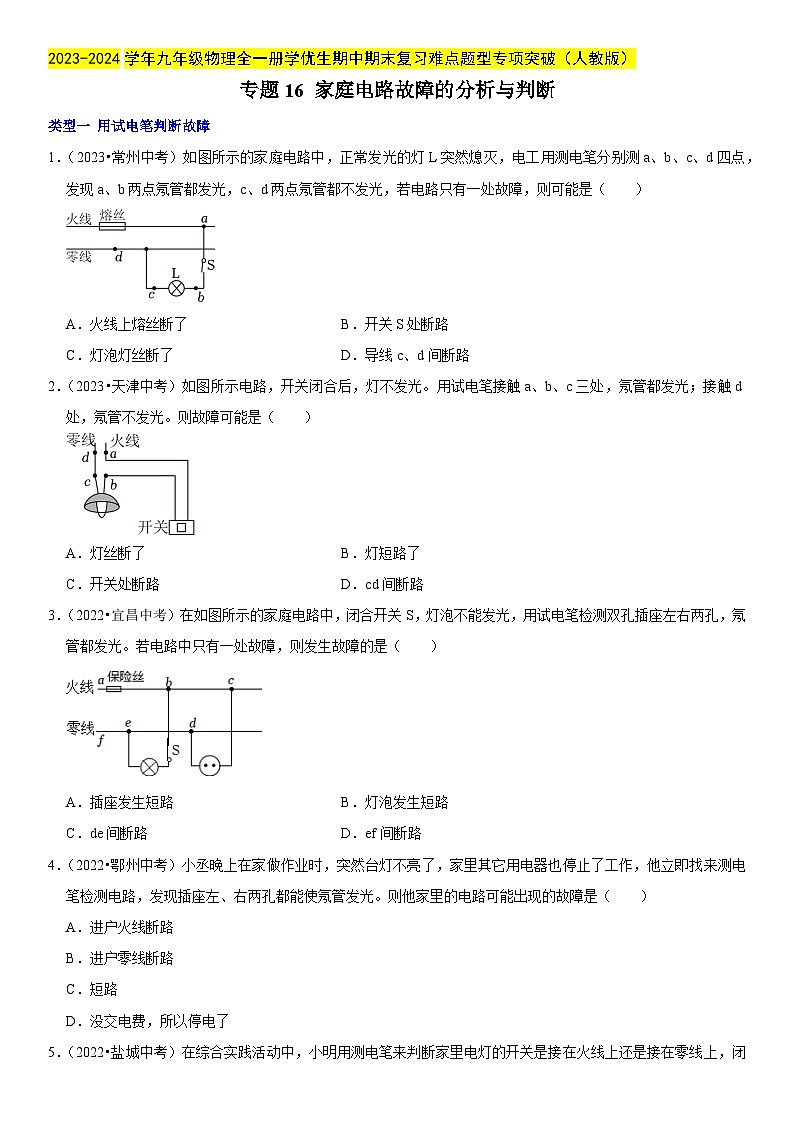

1．（2023•常州中考）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是（ ）
A．火线上熔丝断了B．开关S处断路
C．灯泡灯丝断了D．导线c、d间断路
解：用试电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明开关S正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是灯泡灯丝断了，故C正确。
答案：C。
2．（2023•天津中考）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了B．灯短路了
C．开关处断路D．cd间断路
解：开关闭合后，灯不亮，用试电笔测试a、b、c三点，氖管都发光，这说明从火线到a、b、c点之间的电路都是完好的，没有断路；而试电笔测试d点时，氖管不发光，这说明c点到d之间的导线出现断路。
答案：D。
3．（2022•宜昌中考）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
A．插座发生短路B．灯泡发生短路
C．de间断路D．ef间断路

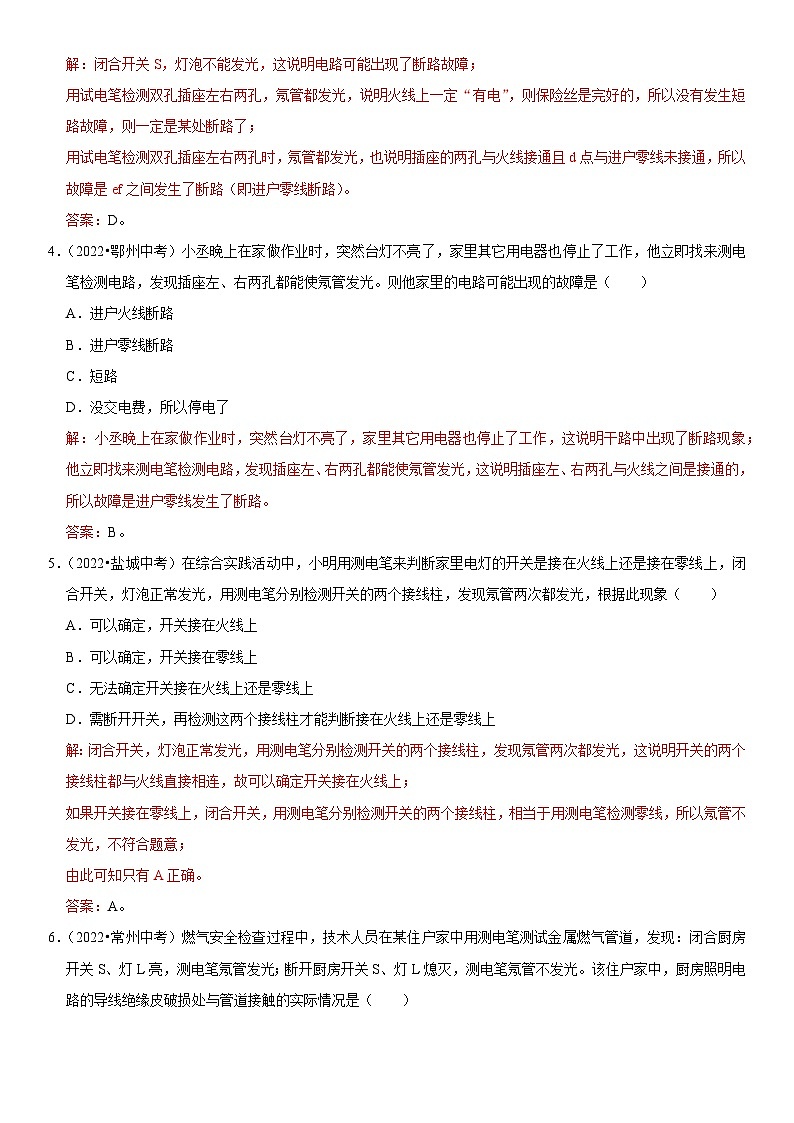

解：闭合开关S，灯泡不能发光，这说明电路可能出现了断路故障；
用试电笔检测双孔插座左右两孔，氖管都发光，说明火线上一定“有电”，则保险丝是完好的，所以没有发生短路故障，则一定是某处断路了；
用试电笔检测双孔插座左右两孔时，氖管都发光，也说明插座的两孔与火线接通且d点与进户零线未接通，所以故障是ef之间发生了断路（即进户零线断路）。
答案：D。
4．（2022•鄂州中考）小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ）
A．进户火线断路
B．进户零线断路
C．短路
D．没交电费，所以停电了
解：小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，这说明干路中出现了断路现象；他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光，这说明插座左、右两孔与火线之间是接通的，所以故障是进户零线发生了断路。
答案：B。
5．（2022•盐城中考）在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象（ ）
A．可以确定，开关接在火线上
B．可以确定，开关接在零线上
C．无法确定开关接在火线上还是零线上
D．需断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
解：闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，这说明开关的两个接线柱都与火线直接相连，故可以确定开关接在火线上；
如果开关接在零线上，闭合开关，用测电笔分别检测开关的两个接线柱，相当于用测电笔检测零线，所以氖管不发光，不符合题意；
由此可知只有A正确。
答案：A。

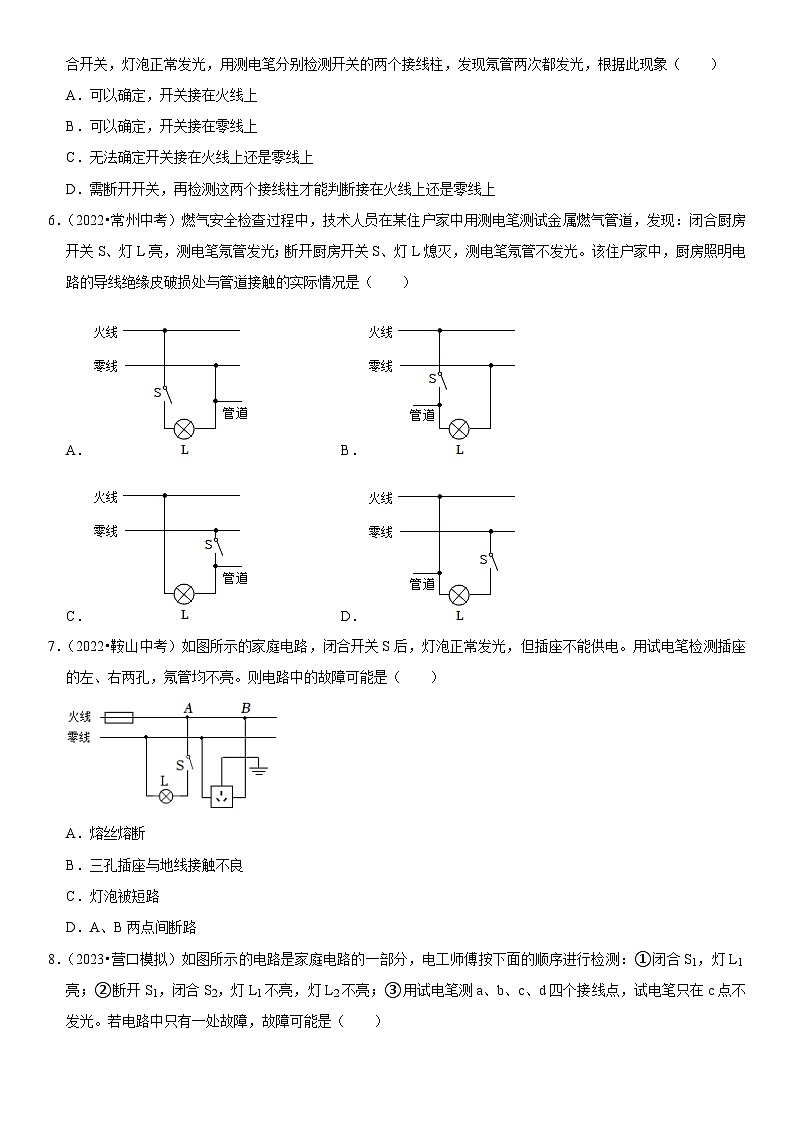

6．（2022•常州中考）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A．B．
C．D．
解：在家庭电路中，为了用电的安全，开关要接在用电器和火线之间，故CD错误；
闭合厨房开关S、灯L亮，测电笔氖管发光；断开厨房开关S、灯L熄灭，测电笔氖管不发光，这说明管道接在了用电器与开关之间，故B正确，A错误。
答案：B。
7．（2022•鞍山中考）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
解：闭合开关S后，灯泡正常发光，但插座不能供电，这说明插座所在的支路出现了断路现象；
试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与火线之间是断开的，所以故障是A、B两点间断路。
答案：D。

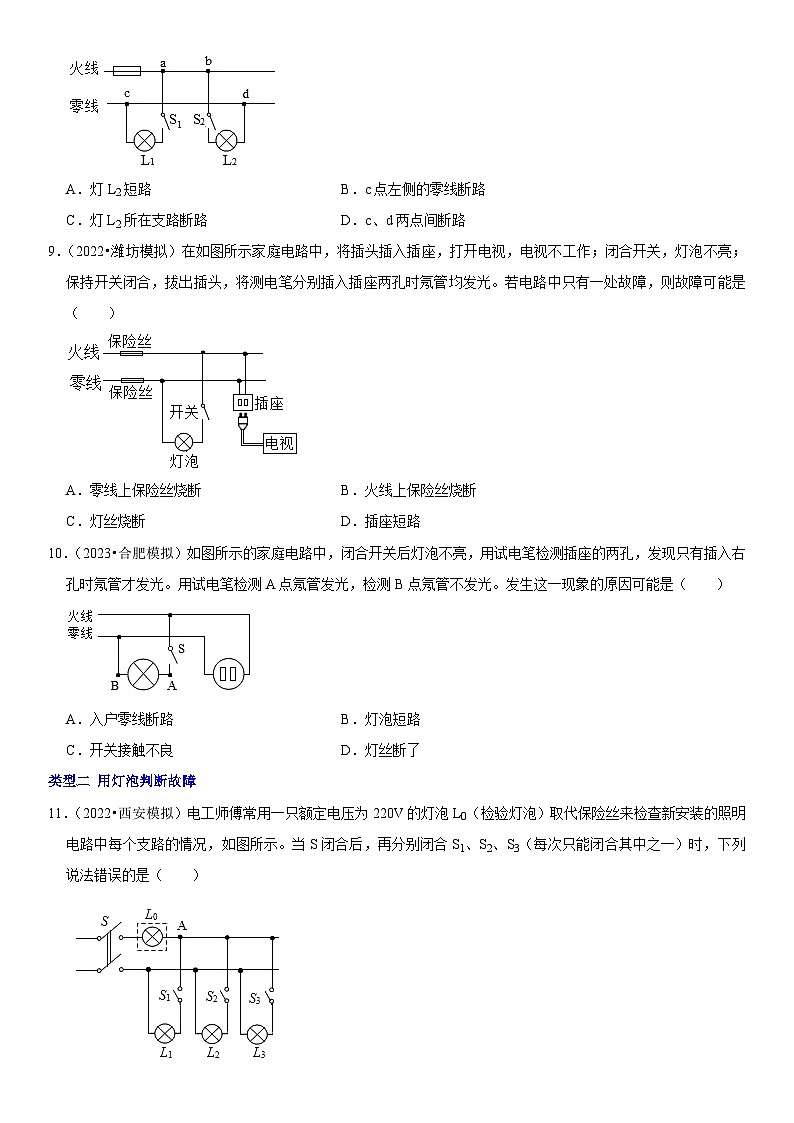

8．（2023•营口模拟）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L1不亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
答案：D。
9．（2022•潍坊模拟）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断B．火线上保险丝烧断
C．灯丝烧断D．插座短路
解：
将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。
答案：A。
10．（2023•合肥模拟）如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ ）
A．入户零线断路B．灯泡短路
C．开关接触不良D．灯丝断了
解：用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，插座连接正常。
用试电笔检测A点氖管发光，说明A点可以与火线连接，检测B点氖管不发光，说明电流无法到达B点，故可能灯丝断了。
答案：D。
类型二 用灯泡判断故障
11．（2022•西安模拟）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（ ）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
解：
A、只闭合S、S1时，L0不亮，电路中无电流，说明该支路断路，故A正确；
B、只闭合S、S2时，L0正常发光，说明L0两端的电压为220V，则说明L2出现了短路现象，故B正确；
C、只闭合S，S3时，L0发光呈暗红色，说明L0两端的电压要小于电源电压，根据串联电路的电压规律可知，灯泡L3也有电压，即该支路正常，故C正确；
D、只闭合S、S1时，若L0正常发光，说明L1出现了短路现象，试电笔检测A点，此时L0左端可看做火线端，而右端均可看做零线端，试电笔检测A点时，氖管不发光，故D错误。
答案：D。
12．（2022•长沙模拟）电工师傅常用额定电压为220V的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（ ）
A．L0发光呈暗红色，说明该支路正常
B．L0正常发光，说明该支路断路
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
解：
A、检验灯泡L0与支路的灯泡串联，若L0发光呈暗红色，是因为达不到额定电压而发光较暗，则说明这条支路正常，故A正确；
B、L0正常发光，说明支路灯泡两端没有电压，则该支路短路，故B错误；
C、L0不发光，说明电路中没有电流通过，则该支路断路，故C错误；
D、如果电路没有故障时，检验灯泡L0与支路的灯泡各分得一部分电压（都小于额定电压220V），则闭合任一开关，L0会发光但是较暗，故D错误。
答案：A。
13．（2023•遂宁模拟）如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。由此可以确定（ ）
A．L1灯头短路B．L1灯头断路
C．L2灯头短路D．L2灯头断路
解：当只闭合S、S1时，L正常发光，L1不发光，是因为L1被短路，使L直接接在电源上正常发光。
当只闭合S、S2时L呈暗红色，是因为L与该灯串联接入电路，所分电压低于220V，所以L2正常；
答案：A。
14．（2022•常州模拟）电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路。则下列所描述的现象与电工师傅操作时所观察到的现象相符的是（ ）
A．同时闭合三个开关，L0 正常发光，L1发光L2不发光
B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C．只闭合开关S、S2时，L0和L2均不发光
D．只闭合开关S，L0正常发光
解：A、同时闭合三个开关，L1和L2并联后再与L0串联，因L2短路，所以L0正常发光，L1和L2均不发光，故A与现象不相符。
B、只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗，说明L1支路正常，L1与L0串联，故B与现象相符。
C、当只闭合开关S、S2时，L0、L2不发光，说明电路中有断路现象，故C与现象不相符；
D、只闭合开关S，电路无法形成通路，L0应该不发光，故D与现象不相符。
答案：B。
15．（2022•南京期末）在楼房竣工通电前，电工通常要检查家庭电路的安装是否存在故障。常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安的照明电路中每个支路的情况，如图所示。当只闭合S、S1时，L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断（ ）
A．L1所在的支路短路B．L2所在的支路断路
C．L3所在的支路短路D．各支路均完好
解：当只闭合S、S1时，L0不亮，说明电路出现了断路情况；
当只闭合S、S2时，L0和L2都呈暗红色，说明电路是通路，根据串联电路特点可知，每个灯泡两端的电压都小于电源电压，所以两盏灯都成暗红色，该电路是正常的；
当只闭合S、S3时，L0正常发光，说明电路是通路，L0正常发光，其两端电压等于电源电压，故障是L3短路；
综上所述，C正确，ABD错误。
答案：C。
16．（2022•威海模拟）电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图。只闭合S、S1时，若L0不发光，说明L1所在支路 断路 （填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为 进户零线断路 。
解：若只闭合S、S1时，L0不发光，说明该支路不能形成通路，即L1发生了断路；
当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了说明到C的零线断开了。
答案：断路；进户零线断路。
类型三 根据现象判断故障
17．（2023•武汉中考）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（ ）
A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路
解：家庭电路中它们之间的连接方式是并联。用电器之间既可以单独工作又互不影响；
电灯仍正常工作，说明电源的火线、零线均正常；电热壶和微波炉突然停止工作，故障应为电热壶和微波炉所在的干路出现断路现象，即ab间发生了断路。
若微波炉所在支路be间短路或电热水壶所在支路cd间短路，所有用电器都不可能有电流通过，灯L不能正常发光。
答案：A。
18．（2022•衡水期末）现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（ ）
A．插座出现了短路现象
B．开关2或者开关3可能被短路
C．开关4可能断路
D．开关4允许通过的最大电流远大于开关1允许通过的最大电流
解：
A、插座出现了短路现象，此时合上开关1，空气开关4和空气开关1都会跳闸，故A错误；
B、开关2或者开关3可能被短路，则整个电路短路，空气开关1跳闸，接入制冷机时，电路的状态不会改变，故B错误；
C、开关4可能断路，接入制冷机时，由于通过制冷机无电流，不会改变电路的状态，故C错误；
D、插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了开关1的额定电流，所以开关1会跳闸，故D正确。
答案：D。
19．（2022•宁波模拟）如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab断路了
C．电热水壶导线②与接地线相连
D．故障可能是电热水壶内电阻丝断了
解：A、插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。故A错误；
B、正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。故B错误；
C、为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。故C错误；
D、电热水壶内电热丝断了，电流无法提供电热水壶，所以停住工作；对电路其他部分无影响，所以灯泡正常发光。故D正确。
答案：D。
20．（2023•东莞模拟）如图所示，将吹风机的插头插入插座，闭合吹风机的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断B．AB间电路断路
C．插座短路D．CD间电路断路
解：
将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮，说明灯泡所在的电路是正常的，而插座周围的电路可能存在断路故障；
A、若零线上保险丝熔断，则灯泡不能发光，故A错误；
B、若AB间电路断路，而灯泡所在的电路是通路，则灯泡发光；对于吹风机来说，零线是断开的，故接入吹风机时，吹风机不工作，用测电笔分别接触插座的B、C两孔，C与火线相连，氖管能发光；B与零线断开，氖管不发光，符合题意，故B正确；
C、若插座短路，则整个电路短路，保险丝会熔断，灯泡不能发光，故C错误；
D、若CD间电路断路，试电笔接触C孔时氖管不会发光，故D错误。
答案：B。
21．（2022•常州期末）如图所示，当开关S闭合时，灯L正常发光。把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭。用测电笔分别接触插座两孔及A，B两点时，氖管都不发光。造成这种现象的原因可能是（ ）
A．台灯插头短路B．台灯灯头短路
C．台灯开关短路D．进户线零线断路
解：
A、如果台灯插头短路，把台灯插头插入插座时就会造成家庭电路短路，引起空气开关跳闸，插座两孔及A、B两点与火线之间是断开的，用测电笔检测时氖管都不发光，故A符合题意；
B、如果台灯灯头短路，台灯插头插在插座里，只有闭合台灯开关后，才会造成家庭电路短路，才会引起空气开关跳闸，而题中台灯开关是断开的，故B不符合题意；
C、如果台灯开关短路，把台灯插头插入插座时台灯会一直工作，故C不符合题意；
D、如果进户线零线断路，插座两孔及A、B两点都与火线是接通的，所以用测电笔检测时氖管都会发光，故D不符合题意。
答案：A。
22．（2022•金华期末）如图所示是某同学家的部分电路，开始时各部分正常工作，当电饭煲的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出电饭煲的插头后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均能发光，下列说法正确的是（ ）
A．和灯泡连接的开关接法正确
B．故障可能是电热壶所在电路的B、D两点间短路
C．故障可能是进户零线至C点间的导线断路
D．故障可能是电路的C、D两点间导线断路
解：
A、为了保证用电的安全，开关应该接在火线和灯泡之间，图中开关接在零线上，则和灯泡连接的开关接法错误，故A错误；
BCD、将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，说明插座的两个孔都是与火线相连的，所以故障是零线断路；若C、D两点间零线断路，则灯泡会发光，所以是进户零线至C点间的导线断路，故BD错误，C正确。
答案：C。
