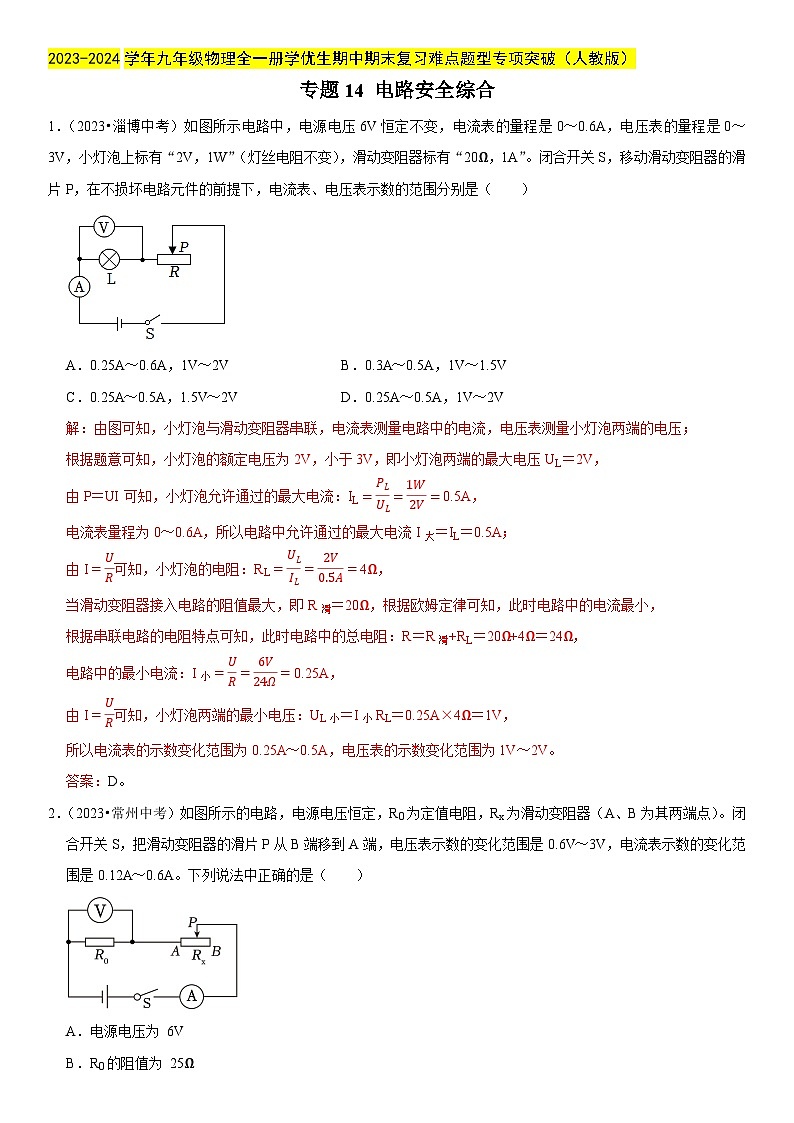

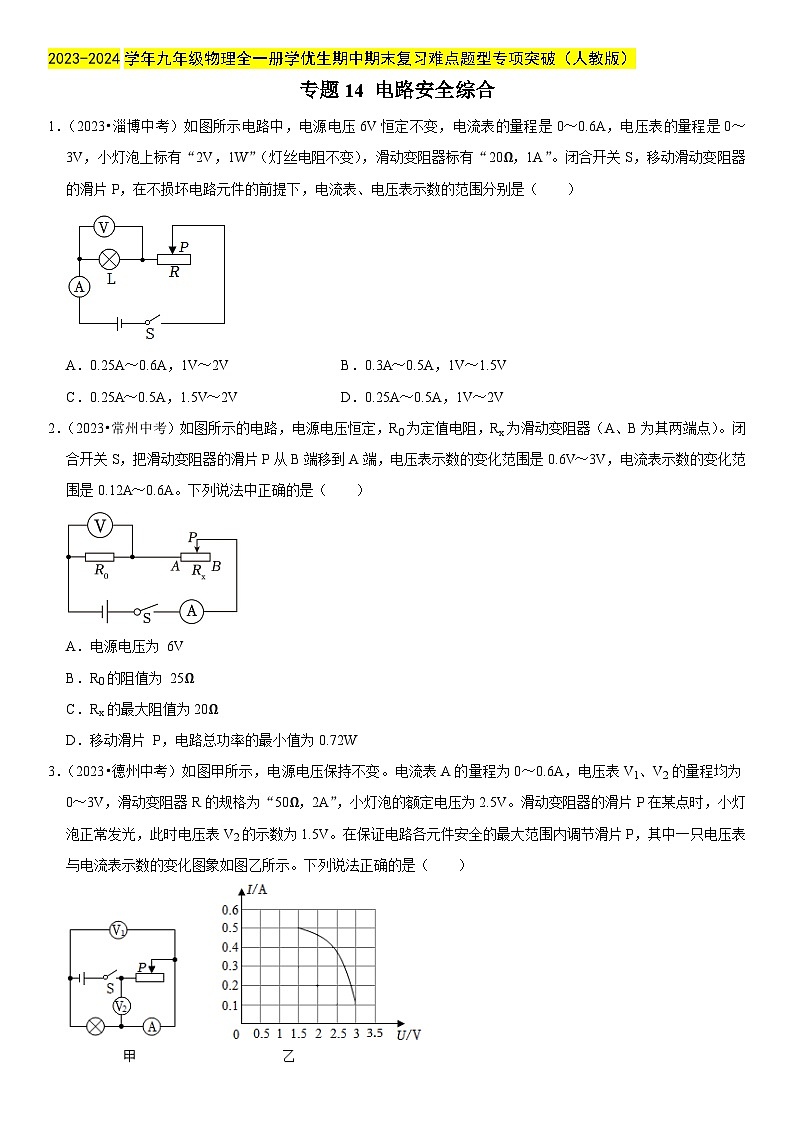

1．（2023•淄博中考）如图所示电路中，电源电压6V恒定不变，电流表的量程是0～0.6A，电压表的量程是0～3V，小灯泡上标有“2V，1W”（灯丝电阻不变），滑动变阻器标有“20Ω，1A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范围分别是（ ）
A．0.25A～0.6A，1V～2VB．0.3A～0.5A，1V～1.5V
C．0.25A～0.5A，1.5V～2VD．0.25A～0.5A，1V～2V
2．（2023•常州中考）如图所示的电路，电源电压恒定，R0为定值电阻，Rx为滑动变阻器（A、B为其两端点）。闭合开关S，把滑动变阻器的滑片P从B端移到A端，电压表示数的变化范围是0.6V～3V，电流表示数的变化范围是0.12A～0.6A。下列说法中正确的是（ ）
A．电源电压为 6V
B．R0的阻值为 25Ω
C．Rx的最大阻值为20Ω
D．移动滑片 P，电路总功率的最小值为0.72W

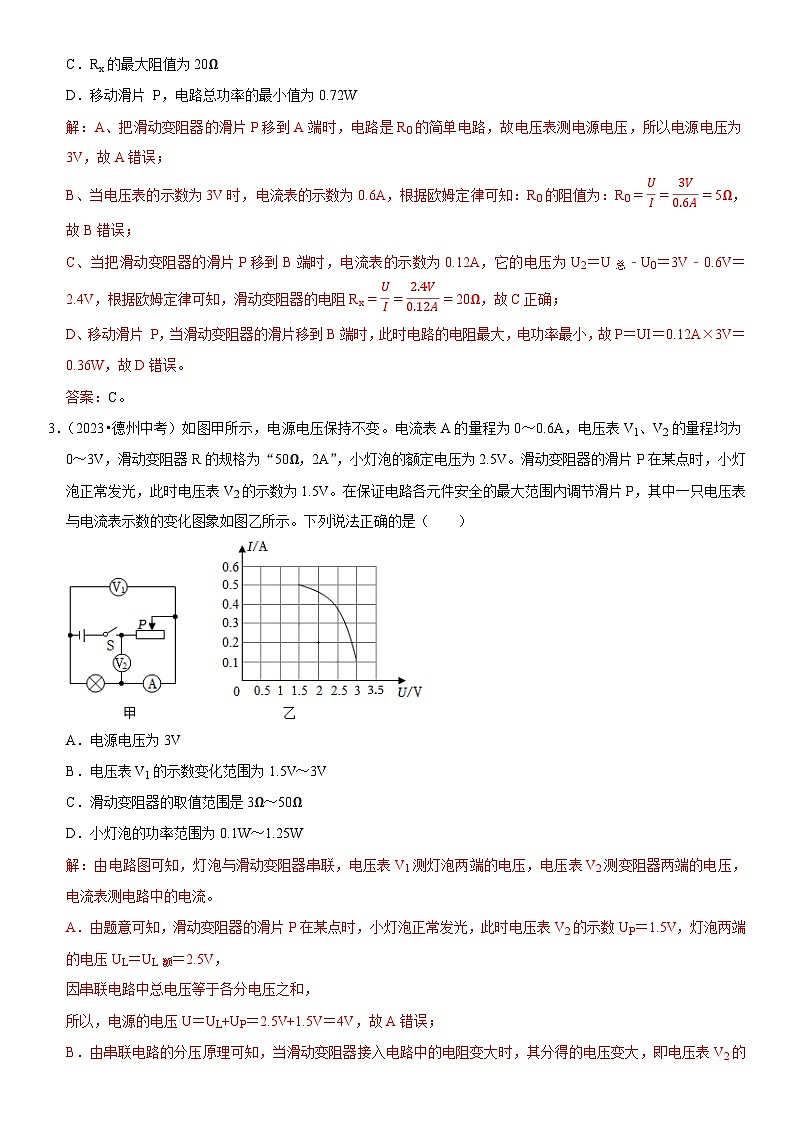

3．（2023•德州中考）如图甲所示，电源电压保持不变。电流表A的量程为0～0.6A，电压表V1、V2的量程均为0～3V，滑动变阻器R的规格为“50Ω，2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）
A．电源电压为3V
B．电压表V1的示数变化范围为1.5V～3V
C．滑动变阻器的取值范围是3Ω～50Ω
D．小灯泡的功率范围为0.1W～1.25W

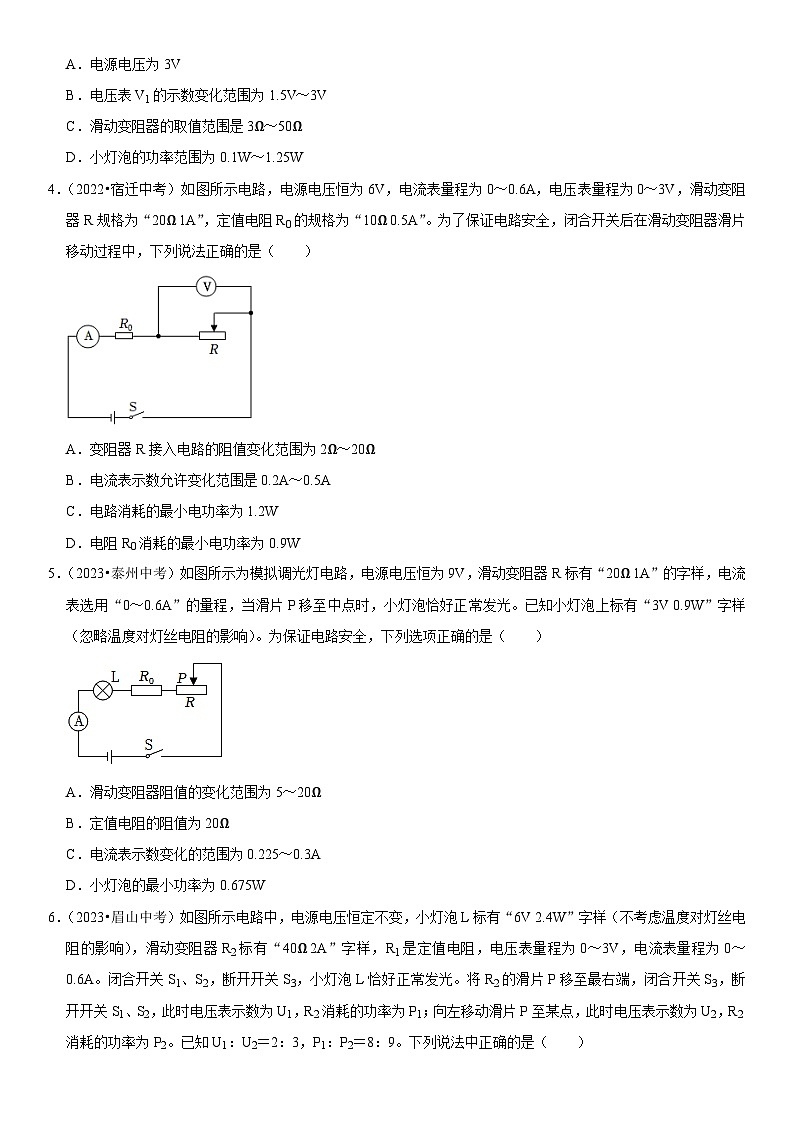

4．（2022•宿迁中考）如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R规格为“20Ω 1A”，定值电阻R0的规格为“10Ω 0.5A”。为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（ ）
A．变阻器R接入电路的阻值变化范围为2Ω～20Ω
B．电流表示数允许变化范围是0.2A～0.5A
C．电路消耗的最小电功率为1.2W
D．电阻R0消耗的最小电功率为0.9W
5．（2023•泰州中考）如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有“20Ω 1A”的字样，电流表选用“0～0.6A”的量程，当滑片P移至中点时，小灯泡恰好正常发光。已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电路安全，下列选项正确的是（ ）
A．滑动变阻器阻值的变化范围为5～20Ω
B．定值电阻的阻值为20Ω
C．电流表示数变化的范围为0.225～0.3A
D．小灯泡的最小功率为0.675W

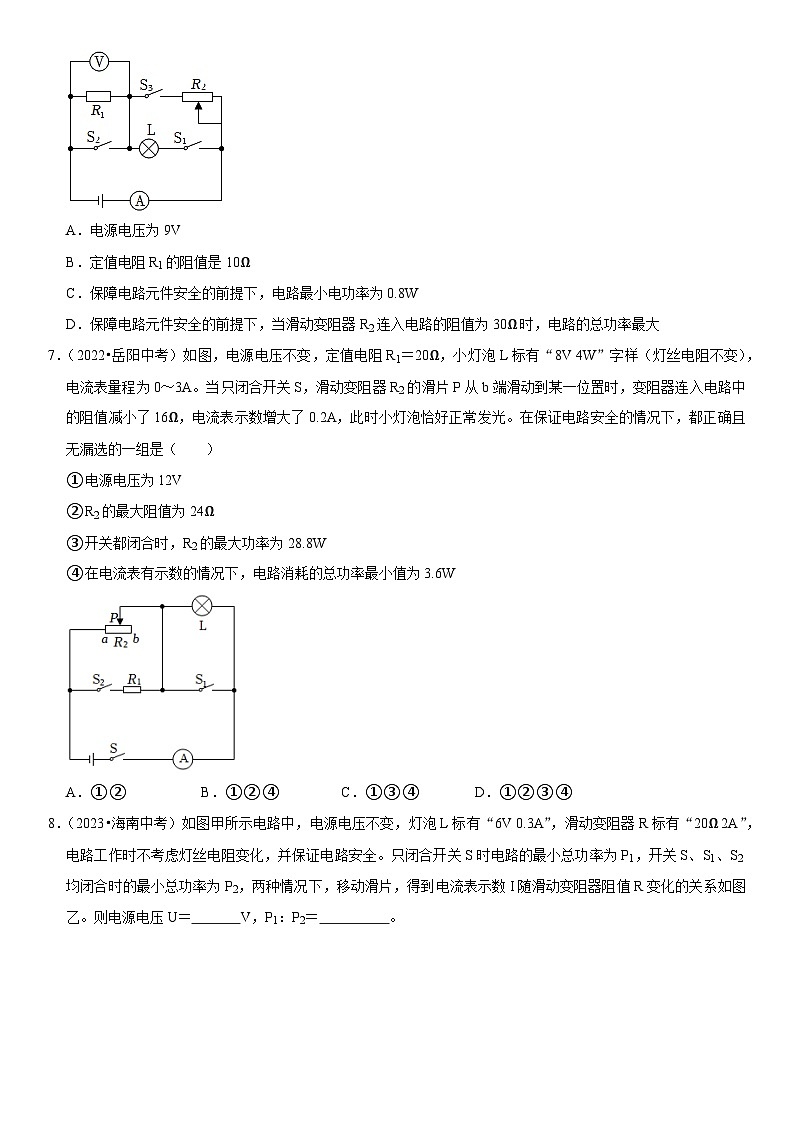

6．（2023•眉山中考）如图所示电路中，电源电压恒定不变，小灯泡L标有“6V 2.4W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器R2标有“40Ω 2A”字样，R1是定值电阻，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S1、S2，断开开关S3，小灯泡L恰好正常发光。将R2的滑片P移至最右端，闭合开关S3，断开开关S1、S2，此时电压表示数为U1，R2消耗的功率为P1；向左移动滑片P至某点，此时电压表示数为U2，R2消耗的功率为P2。已知U1：U2＝2：3，P1：P2＝8：9。下列说法中正确的是（ ）
A．电源电压为9V
B．定值电阻R1的阻值是10Ω
C．保障电路元件安全的前提下，电路最小电功率为0.8W
D．保障电路元件安全的前提下，当滑动变阻器R2连入电路的阻值为30Ω时，电路的总功率最大
7．（2022•岳阳中考）如图，电源电压不变，定值电阻R1＝20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（ ）
①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A．①②B．①②④C．①③④D．①②③④
8．（2023•海南中考）如图甲所示电路中，电源电压不变，灯泡L标有“6V 0.3A”，滑动变阻器R标有“20Ω 2A”，电路工作时不考虑灯丝电阻变化，并保证电路安全。只闭合开关S时电路的最小总功率为P1，开关S、S1、S2均闭合时的最小总功率为P2，两种情况下，移动滑片，得到电流表示数I随滑动变阻器阻值R变化的关系如图乙。则电源电压U＝ V，P1：P2＝ 。
9．（2022•襄阳中考）如图所示电路，电源电压恒为15V，R1＝6Ω，R3＝3Ω，R2是规格为“30Ω 1A”的滑动变阻器。闭合开关S，在保证电路安全的情况下，滑片P在a、b间滑动（a、b都不是端点），滑动变阻器消耗的功率为P2，电阻R1消耗的功率为P1，则P2﹣P1最大值为 W。
10．（2022•威海中考）如图所示，电源电压恒为12V，R0＝60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响。当开关S闭合，S1、S2断开，小灯泡正常发光，则通电1min电流通过滑动变阻器产生的热量为 J；当S、S1、S2都闭合，为了保证电路中各元件的安全，滑动变阻器允许接入电路中的最小阻值为 Ω。
11．（2022•辽宁中考）如图甲所示，电源电压为5V，电流表量程为0～0.6A，电压表量程为0～15V。在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图象，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图象，如图丙所示。滑动变阻器R1的最大阻值为 Ω，灯泡的额定功率为 W，以上两种情况，电路最大功率为 W。
12．（2022•重庆中考）如图甲所示电路中，电源电压恒定不变，小灯泡L标有“6V 0.3A”字样，电流表量程0～0.6A、电压表量程0～3V。在保障电路安全的前提下，只闭合开关S、S1，滑片P位于最右端，小灯泡恰好正常发光，则小灯泡10s内消耗的电能为 J，再移动滑片P，电流表示数与R2关系如图乙a所示；当断开S1闭合S、S2、S3时，电流表示数与R2的关系如图乙b所示，则I1＝ A（忽略小灯泡电阻变化）。
13．（2023•益阳中考）如图所示，电源电压U＝24V，定值电阻R0＝4Ω，滑动变阻器的规格为“20Ω 2A”，电压表量程为0～15V。
（1）求当电压表示数U0＝6V时，通过定值电阻R0的电流；
（2）求电路消耗的最小电功率；
（3）请分析说明，为保障电路安全，滑动变阻器接入电路的最小阻值。
14．（2023•营口中考）如图所示，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关，移动变阻器的滑片，当电压表示数为12V时，电流表示数为0.5A。求：
（1）电阻R1的阻值以及R1通电60s消耗的电能；
（2）在保证元器件安全的前提下，电阻R1的最大功率。
15．（2023•襄阳中考）L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图甲所示。图乙中R是“30Ω 1A”的滑动变阻器。
（1）L1正常发光时的电阻值；
（2）求把L1、L2并联在6V电源下，电路中消耗的总电功率；
（3）按图乙所示把L1、L2连接在另一恒定电源上，在不损坏电路元件的情况下进行如下操作：当滑片P移至某一位置时，使其中一盏灯正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至另一点时，电压表示数变化了4V，此时滑动变阻器消耗的功率为P2，且P1：P2＝8：9。求变阻器阻值变化范围。
16．（2023•聊城中考）如图所示，电源电压和小灯泡的灯丝电阻均保持不变。小灯泡L标有“6V 1.2W”字样，R0为10Ω的定值电阻，滑动变阻器R铭牌上标有“■Ω 1A”字样（电阻值已模糊不清），电压表使用的量程为0～3V，电流表使用的量程为0～0.6A。闭合所有开关，小灯泡正常发光，此时滑动变阻器的滑片在最右端，滑动变阻器的电功率为0.72W。求：
（1）滑动变阻器R铭牌上标注的电阻值；
（2）当开关S1、S3闭合，S2、S4断开时，小灯泡的实际功率；
（3）当开关S2、S4闭合，S1、S3断开时，在不损坏各电路元件的情况下，电路中允许通过的最大电流。
17．（2023•荆州中考）如图所示电路，电源电压保持不变，定值电阻R0的阻值为10Ω，小灯泡L标有“6V，3.6W”（电阻不随温度而变化），滑动变阻器R标有“30Ω，1A”，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P移到距R最右端13处时，小灯泡正常发光。求：
（1）小灯泡的电阻RL；
（2）通电10s电路消耗的电能；
（3）在保证电路安全的前提下，任意调整开关S、S1、S2的开闭状态，并移动变阻器的滑片P，电路消耗总功率的最小值与最大值之比。
18．（2023•河北中考）如图1所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的额定电流为0.3A。图2是灯泡L的电流与电压关系图像。闭合开关S，调节滑动变阻器的滑片P，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。
（1）求电源电压；
（2）在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？
（3）用定值电阻R1替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。
