联系一 电流的磁效应

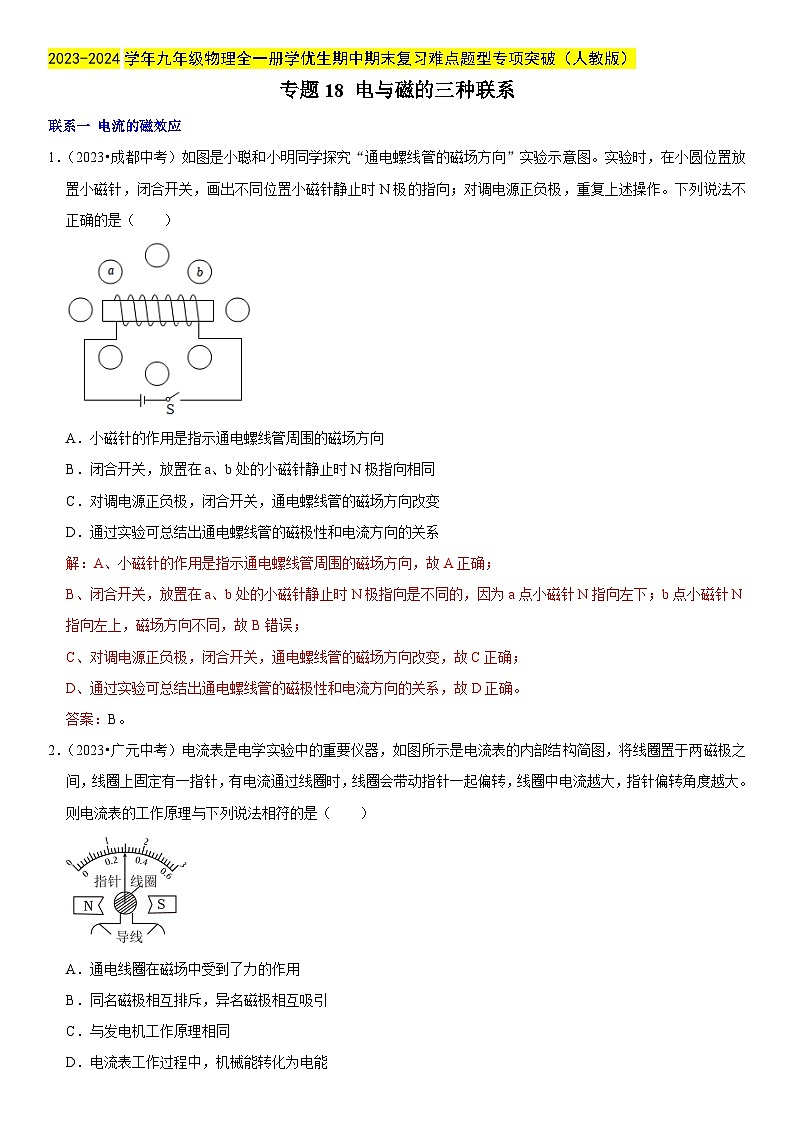

1．（2023•成都中考）如图是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时，在小圆位置放置小磁针，闭合开关，画出不同位置小磁针静止时N极的指向；对调电源正负极，重复上述操作。下列说法不正确的是（ ）
A．小磁针的作用是指示通电螺线管周围的磁场方向
B．闭合开关，放置在a、b处的小磁针静止时N极指向相同
C．对调电源正负极，闭合开关，通电螺线管的磁场方向改变
D．通过实验可总结出通电螺线管的磁极性和电流方向的关系
2．（2023•广元中考）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用
B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同
D．电流表工作过程中，机械能转化为电能

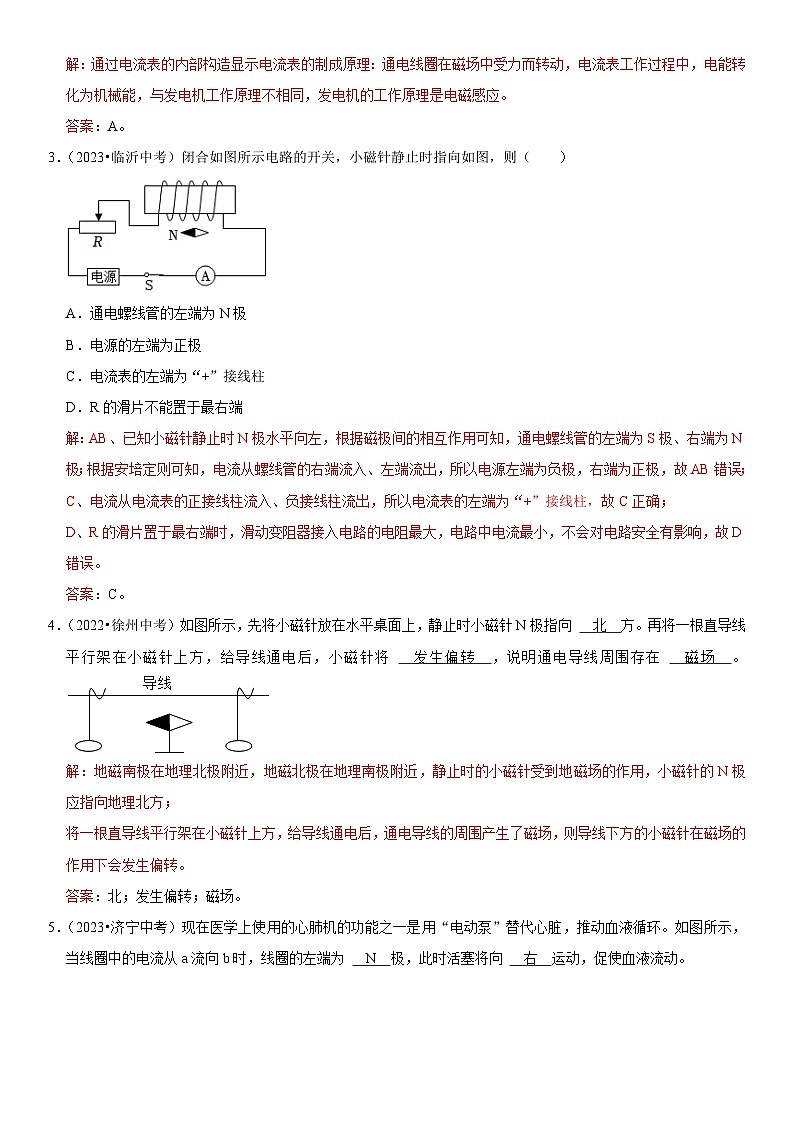

3．（2023•临沂中考）闭合如图所示电路的开关，小磁针静止时指向如图，则（ ）
A．通电螺线管的左端为N极
B．电源的左端为正极
C．电流表的左端为“+”接线柱
D．R的滑片不能置于最右端

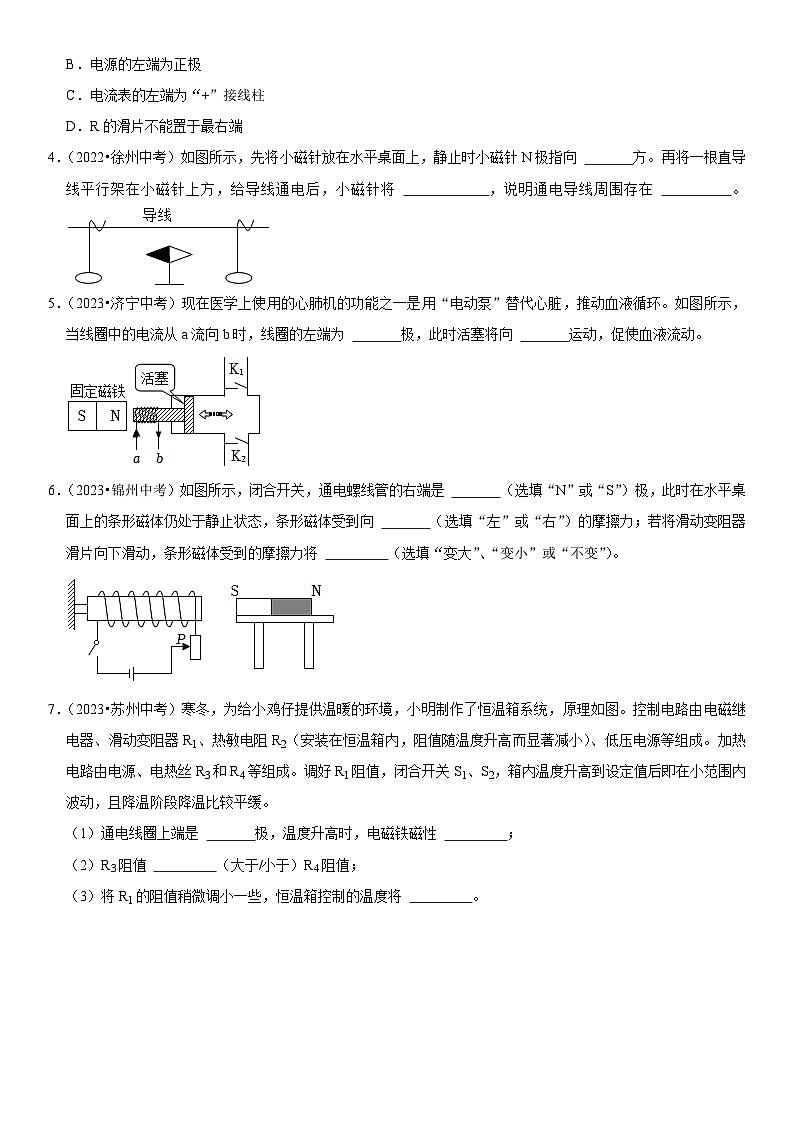

4．（2022•徐州中考）如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向 方。再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将 ，说明通电导线周围存在 。
5．（2023•济宁中考）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 极，此时活塞将向 运动，促使血液流动。
6．（2023•锦州中考）如图所示，闭合开关，通电螺线管的右端是 （选填“N”或“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 （选填“左”或“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将 （选填“变大”、“变小”或“不变”）。

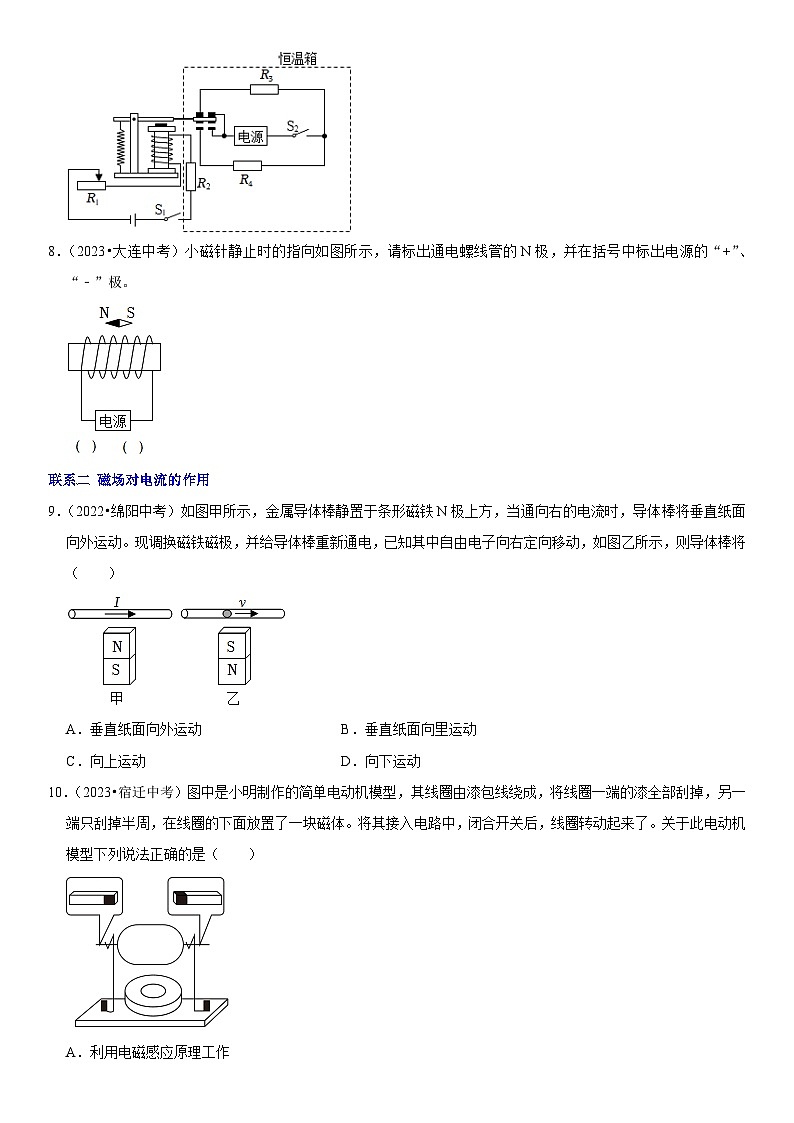

7．（2023•苏州中考）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 极，温度升高时，电磁铁磁性 ；
（2）R3阻值 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 。
8．（2023•大连中考）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出电源的“+”、“﹣”极。
联系二 磁场对电流的作用
9．（2022•绵阳中考）如图甲所示，金属导体棒静置于条形磁铁N极上方，当通向右的电流时，导体棒将垂直纸面向外运动。现调换磁铁磁极，并给导体棒重新通电，已知其中自由电子向右定向移动，如图乙所示，则导体棒将（ ）
A．垂直纸面向外运动B．垂直纸面向里运动
C．向上运动D．向下运动
10．（2023•宿迁中考）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
11．（2023•滨州中考）根据国际能源署（IEA）发布的《2023年全球电动汽车展望》报告，2022年全球电动汽车销量首次突破1000万辆大关。中国占60%，继续蝉联全球第一。如图能说明电动汽车电动机工作原理的是（ ）
A．B．
C．D．
12．（2023•安徽中考）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO′为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极，P端为S极
C．若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
13．（2023•长沙中考）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
14．（2023•兰州中考）如图甲所示是我国自主设计建造的首艘弹射型航空母舰——福建舰，配备了全球领先的电磁弹射装置。如图乙所示，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中。当弹射车内的导体通以强大电流时，战斗机就会受到强大的推力而向前弹射飞出。电磁弹射装置的工作原理是 （选填“电磁感应”或“磁场对通电导体的作用力”）。
15．（2022•无锡中考）如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 有力的作用，利用这一原理可以制成 机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向 运动。
16．（2022•宜昌中考）如图在扬声器的线圈两端连接干电池，扬声器 持续发声，线圈 持续受到磁场的作用力。（均选填“会”或“不会”）
联系三 电磁感应
17．（2023•福建中考）经过十年的不懈探索，法拉第发现了电磁感应现象。图中可以探究产生感应电流条件的装置是（ ）
A．B．
C．D．
18．（2023•广东中考）如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是（ ）
A．线圈不动，磁铁快速向上
B．线圈不动，磁铁快速向下
C．磁铁不动，线圈快速向上
D．线圈和磁铁同时同速向上
19．（2023•扬州中考）国产新型电动汽车具有各种“超能力”。其“动力系统”是由四个独立驱动电机构成的；“能量回收系统”可以将车辆制动时部分能量转化为电能，储存在蓄电池中。下列说法正确的是（ ）
A．驱动电机与发电机的原理相同
B．四个独立驱动电机是并联的
C．能量回收系统与电动机的原理相同
D．能量回收时，蓄电池相当于电源
20．（2022•怀化中考）中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，如图中能说明发电机工作原理的是（ ）
A． B．
C． D．
21．（2023•黄冈中考）如图是动圈式话筒内部结构图。对着话筒说话时，声带 发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的 （选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将 能转化为电能。
22．（2023•无锡中考）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做 磁感线运动，闭合电路中产生 ，小灯泡发光。
23．（2022•绍兴中考）如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1）手机线圈中产生电流是利用 现象。
（2）当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是 （选填“向上”或“向下”）。
（3）与传统方式相比，请你对这种充电方式进行评价： 。
24．（2023•泰州中考）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象记入表格：
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB 运动时，其运动方向也与磁场方向垂直，但无感应电流。
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”。小刚认为不全面，因为导体AB 运动时，也有感应电流。
（3）从能量的角度来分析，感应电流的产生过程是将 能转化为电能；如果将图中的灵敏电流计换成 ，可以探究磁场对电流的作用。
序号
导体AB的运动情况
有无感应电流
①
左右运动
有
②
上下运动
无
③
前后运动
无
④
斜向上、斜向下运动
有
