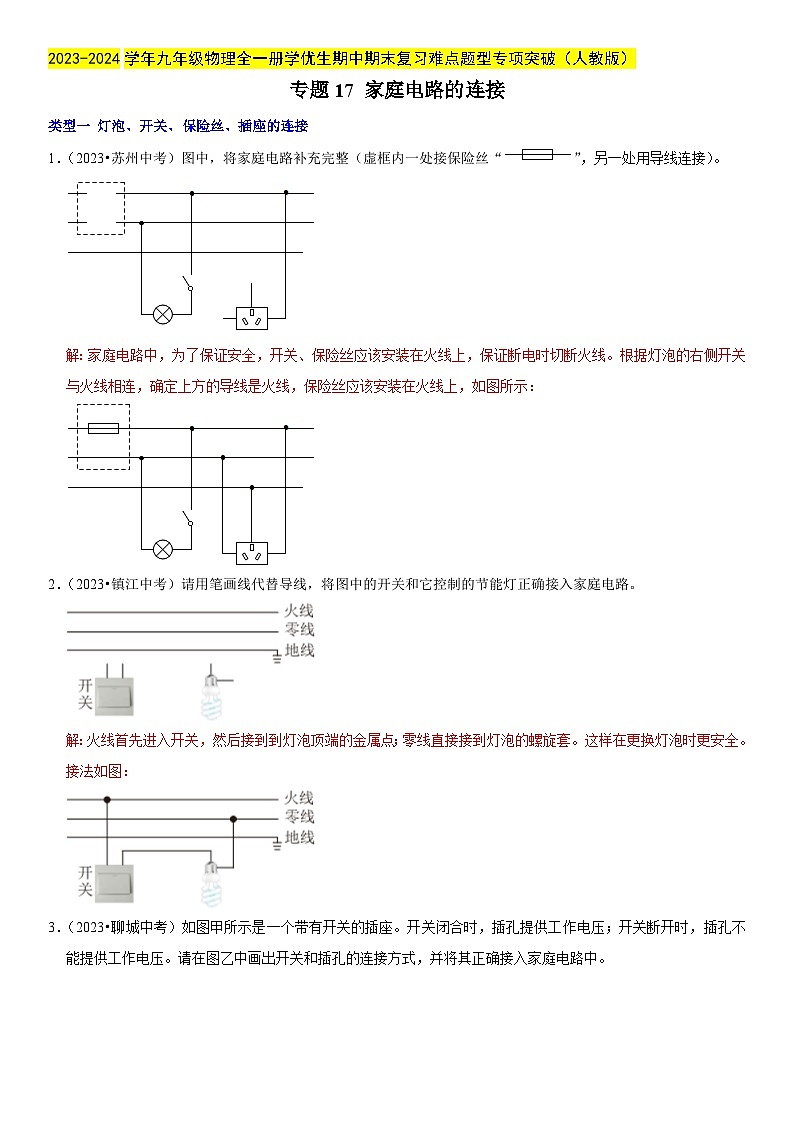

    类型一 灯泡、开关、保险丝、插座的连接
    1.(2023•苏州中考)图中,将家庭电路补充完整(虚框内一处接保险丝“”,另一处用导线连接)。
    解:家庭电路中,为了保证安全,开关、保险丝应该安装在火线上,保证断电时切断火线。根据灯泡的右侧开关与火线相连,确定上方的导线是火线,保险丝应该安装在火线上,如图所示:
    2.(2023•镇江中考)请用笔画线代替导线,将图中的开关和它控制的节能灯正确接入家庭电路。
    解:火线首先进入开关,然后接到到灯泡顶端的金属点;零线直接接到灯泡的螺旋套。这样在更换灯泡时更安全。接法如图:
    3.(2023•聊城中考)如图甲所示是一个带有开关的插座。开关闭合时,插孔提供工作电压;开关断开时,插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式,并将其正确接入家庭电路中。
    解:照明电路的开关必须接在火线上;插座的接法是左零右火;开关与插座串联。

    4.(2022•福建中考)用笔画线表示导线,将图中的开关、插座分别接入家庭电路中。
    解:开关控制电灯时,开关和电灯串联,火线首先过开关再入灯泡,然后接到零线上;三孔插座的接法:左孔接零线,右孔接火线,上孔接地线,如图所示:

    5.(2023•鞍山中考)在符合安全用电原则的前提下,请将带有保险丝的三孔插座及电灯接入电路中。(其中部分电路已连接完成且要求开关只控制电灯)
    解:安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线;由图知,第二根导线与三孔插座的左孔连接,该导线是零线,三根电线从上到下依次为火线、零线和地线;三孔插座的右孔通过保险丝连接火线;
    灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套;如图所示:

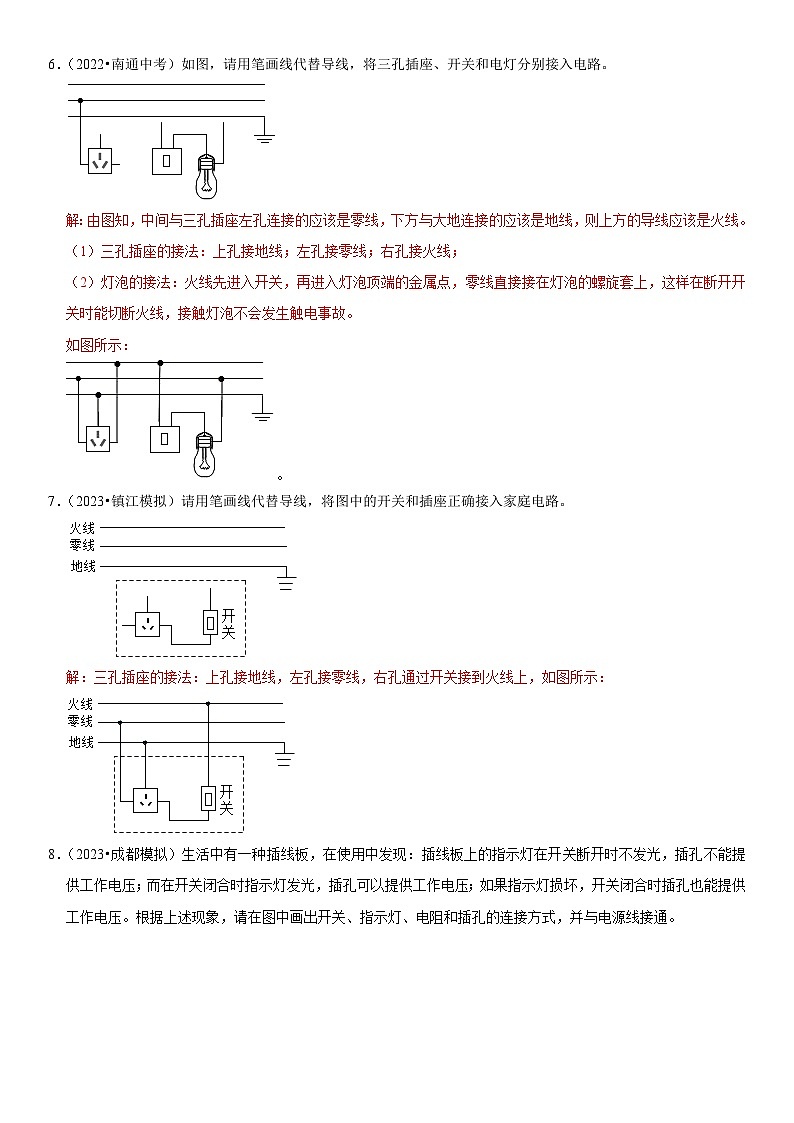

    6.(2022•南通中考)如图,请用笔画线代替导线,将三孔插座、开关和电灯分别接入电路。
    解:由图知,中间与三孔插座左孔连接的应该是零线,下方与大地连接的应该是地线,则上方的导线应该是火线。
    (1)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线;
    (2)灯泡的接法:火线先进入开关,再进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。
    如图所示:

    7.(2023•镇江模拟)请用笔画线代替导线,将图中的开关和插座正确接入家庭电路。
    解:三孔插座的接法:上孔接地线,左孔接零线,右孔通过开关接到火线上,如图所示:
    8.(2023•成都模拟)生活中有一种插线板,在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压。根据上述现象,请在图中画出开关、指示灯、电阻和插孔的连接方式,并与电源线接通。
    解:
    插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控制灯泡和插座,灯泡和插座之间可能是串联,也可能是并联,如果两者并联,开关应该在干路上;由题知,如果指示灯损坏,开关闭合时插孔也能正常通电,说明灯泡和插座之间是并联的;
    开关接在灯泡、插座和火线之间控制火线使用更安全;
    由于指示灯的工作电压较小,所以需要给指示灯串联一个电阻来分担电源的电压;
    三孔插座的接法是左零右火上接地,如图所示:

    类型二 根据设计要求进行连接
    9.(2023•通辽中考)如图所示,只闭合开关S1,风扇M和灯泡都不工作;只闭合开关S2,灯泡工作;同时闭合开关S1、S2,灯泡和风扇M都工作,请按要求把电路连接完整。
    解:只闭合开关S1,风扇M和灯泡都不工作;只闭合开关S2,灯泡工作;同时闭合开关S1、S2,灯泡和风扇M都工作,这说明该电路为并联电路,开关S1在支路中控制灯泡,开关S2在干路中,如图所示:
    10.(2022•营口中考)有一种自动控制的楼道灯,只有光线暗且有声音时,电路接通,灯亮;光线亮时,不论发出多大声音,灯也不亮;楼道中还有一个三孔插座,且与楼道灯互不影响。请用笔画线代替导线完成电路。
    解:由题意知:只有当“光控开关”、“声控开关”都闭合了灯才能亮,说明灯泡与两个开关串联,且火线要先过开关,再接入灯泡尾部的金属点,零线接入螺旋套;三孔插座与灯泡并联,其接法为:左零右火上接地,如图所示:
    11.(2022•兰州中考)如图甲是宾馆床头柜上开关示意图,图乙是其控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度,S2为单独控制电视插座的开关。在图乙中将电路图连接完整,要求符合安全用电原则。
    解:火线先进台灯的开关,然后变阻器与灯泡串联,而零线直接接在灯泡上;开关S2应与插座串联,开关S2接在火线上,电视插座的上端直接接在零线上。如图所示:
    12.(2023•沈阳模拟)如图所示,两灯泡的额定电压均为220V。当开关闭合后,两灯都正常发光,且插座不受开关控制,请将电路连接完整。
    解:家庭电路电压为220V,两灯泡的额定电压均为220V,因两灯都能正常工作,则两灯应并联;开关S控制两灯,S接在干路上,根据安全用电原则,S要控制火线;
    三孔插座不受开关S控制,按“左零右火上接地”的原则连入电路中,如图所示:
    13.(2023•西安模拟)如图,室内有两盏“220V,60W”的灯,开关闭合后两盏灯能同时正常发光,请按照安全用电的要求将电路图补充完整.
    解:家庭电路的电压是220V,电灯的额定电压是220V,两盏灯只有并联在220V的电路中,才能正常工作,开关控制干路,且开关接火线,如图所示:
    14.(2022•扬州模拟)如图,只闭合开关S,风扇M工作;只闭合开关S1,灯泡和风扇M都不工作;同时闭合开关S、S1,风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
    解:
    由题知,只闭合开关S,风扇能单独工作,灯和风扇为并联;若只闭合开关S,灯泡不亮,由此可知S1在灯所在支路上,S在干路上,如图所示:
    15.(2022•广州模拟)如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制,压缩机M由开关S2控制。根据题意,将图连接完整,并符合安全用电原则。
    解:冰箱内照明灯和压缩机可以独立工作,所以是并联的,冰箱内照明灯由开关S1控制,压缩机M由开关S2控制;为了用电的安全,开关应该接在火线与用电器之间;冰箱有金属外壳,其外壳要接地,如图所示:
    16.(2022•青岛期末)综合作图﹣﹣家庭电路:
    如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定插座。请把电路连接完整。
    解:(1)由于家庭电路中的各个用电器是并联连接,所以此电路中的两盏日光灯L1和L2并联,开关接在干路上同时控制两盏灯泡:
    (2)首先辨别上面三根线地线、火线、零线。
    两孔插座接法:左孔接零线,右孔接火线;
    (3)安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线。如图所示:
