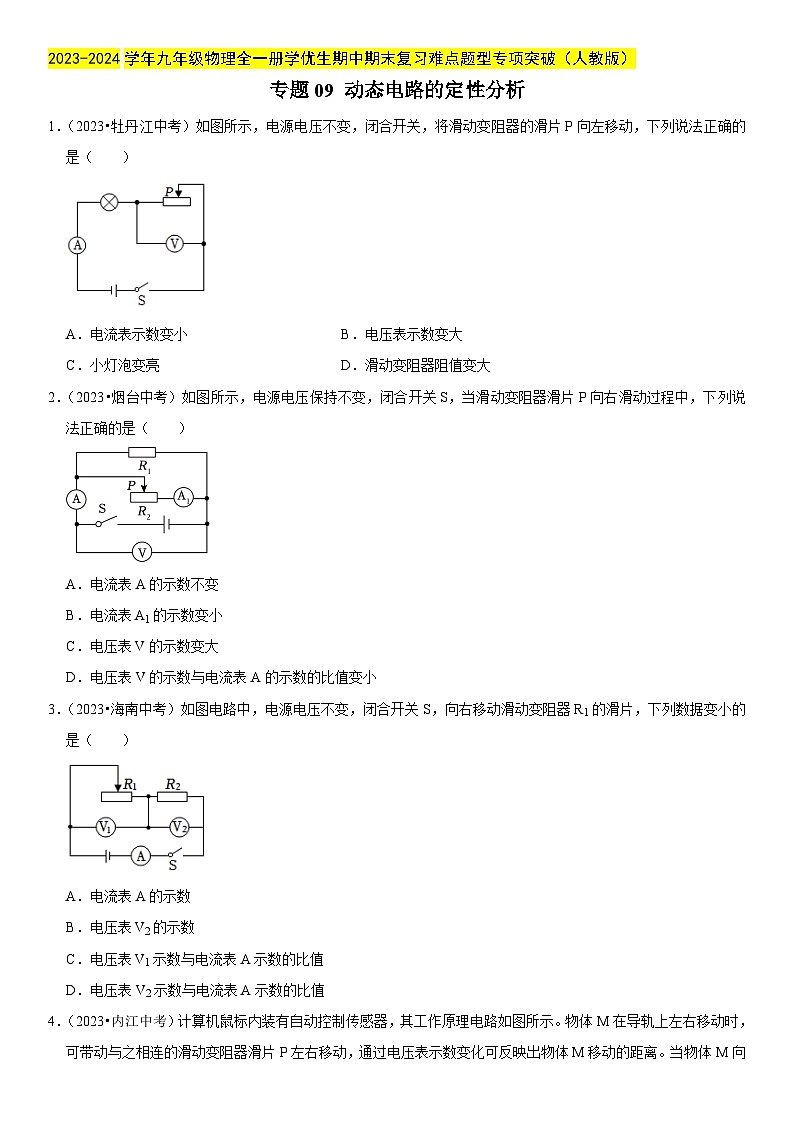

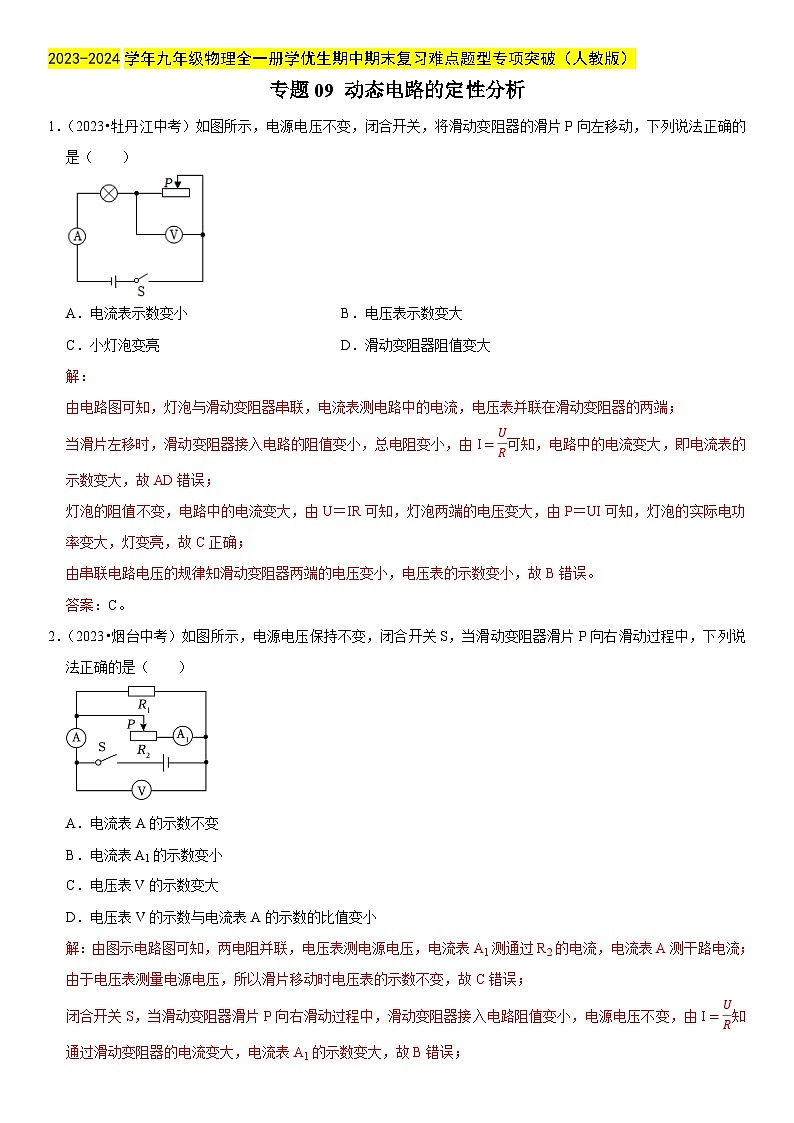

1．（2023•牡丹江中考）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（ ）
A．电流表示数变小B．电压表示数变大
C．小灯泡变亮D．滑动变阻器阻值变大
解：
由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表并联在滑动变阻器的两端；
当滑片左移时，滑动变阻器接入电路的阻值变小，总电阻变小，由I=UR可知，电路中的电流变大，即电流表的示数变大，故AD错误；
灯泡的阻值不变，电路中的电流变大，由U＝IR可知，灯泡两端的电压变大，由P＝UI可知，灯泡的实际电功率变大，灯变亮，故C正确；
由串联电路电压的规律知滑动变阻器两端的电压变小，电压表的示数变小，故B错误。
答案：C。
2．（2023•烟台中考）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电流表A的示数不变
B．电流表A1的示数变小
C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过R2的电流，电流表A测干路电流；
由于电压表测量电源电压，所以滑片移动时电压表的示数不变，故C错误；
闭合开关S，当滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路阻值变小，电源电压不变，由I=UR知通过滑动变阻器的电流变大，电流表A1的示数变大，故B错误；
由于并联电路各个支路互不影响，所以通过定值电阻的电流不变，根据并联电路干路电流等于各支路电流的和，干路电流变大，所以电流表A示数变大，故A错误；
由于电压表的示数不变，电流表A的示数变大，所以电压表V的示数与电流表A的示数的比值变小，故D正确。
答案：D。

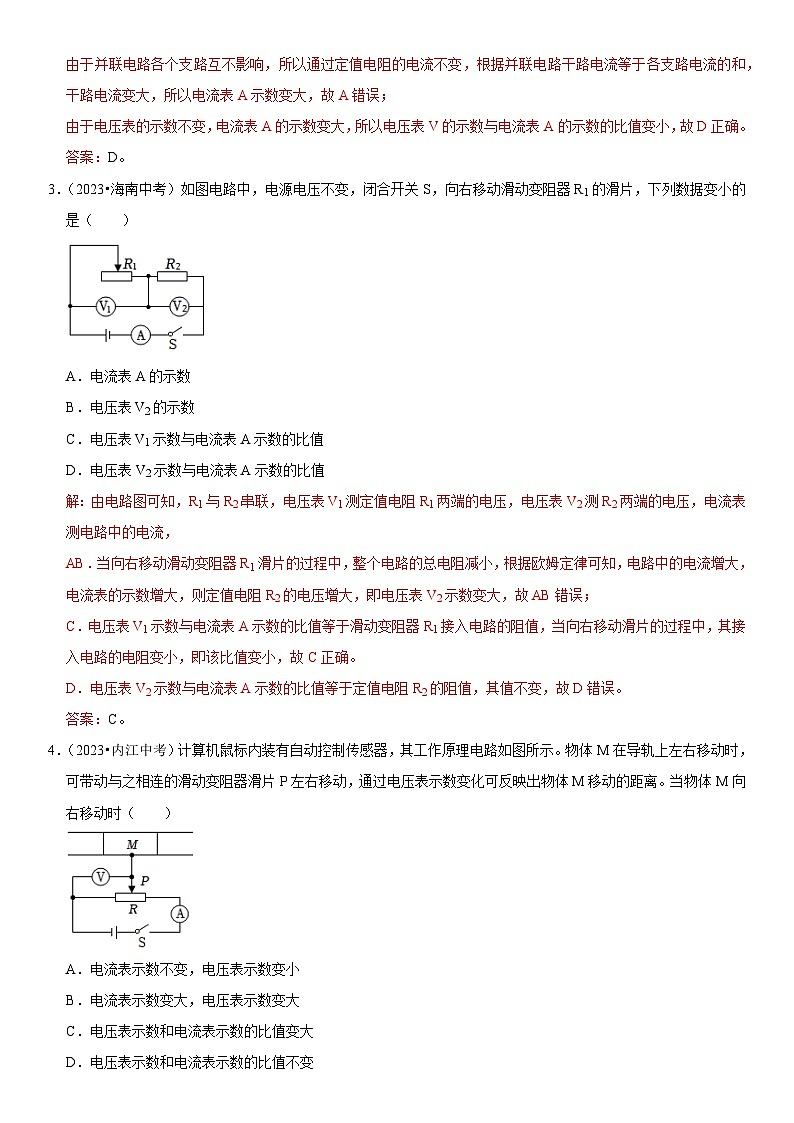

3．（2023•海南中考）如图电路中，电源电压不变，闭合开关S，向右移动滑动变阻器R1的滑片，下列数据变小的是（ ）
A．电流表A的示数
B．电压表V2的示数
C．电压表V1示数与电流表A示数的比值
D．电压表V2示数与电流表A示数的比值
解：由电路图可知，R1与R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，
AB．当向右移动滑动变阻器R1滑片的过程中，整个电路的总电阻减小，根据欧姆定律可知，电路中的电流增大，电流表的示数增大，则定值电阻R2的电压增大，即电压表V2示数变大，故AB错误；
C．电压表V1示数与电流表A示数的比值等于滑动变阻器R1接入电路的阻值，当向右移动滑片的过程中，其接入电路的电阻变小，即该比值变小，故C正确。
D．电压表V2示数与电流表A示数的比值等于定值电阻R2的阻值，其值不变，故D错误。
答案：C。

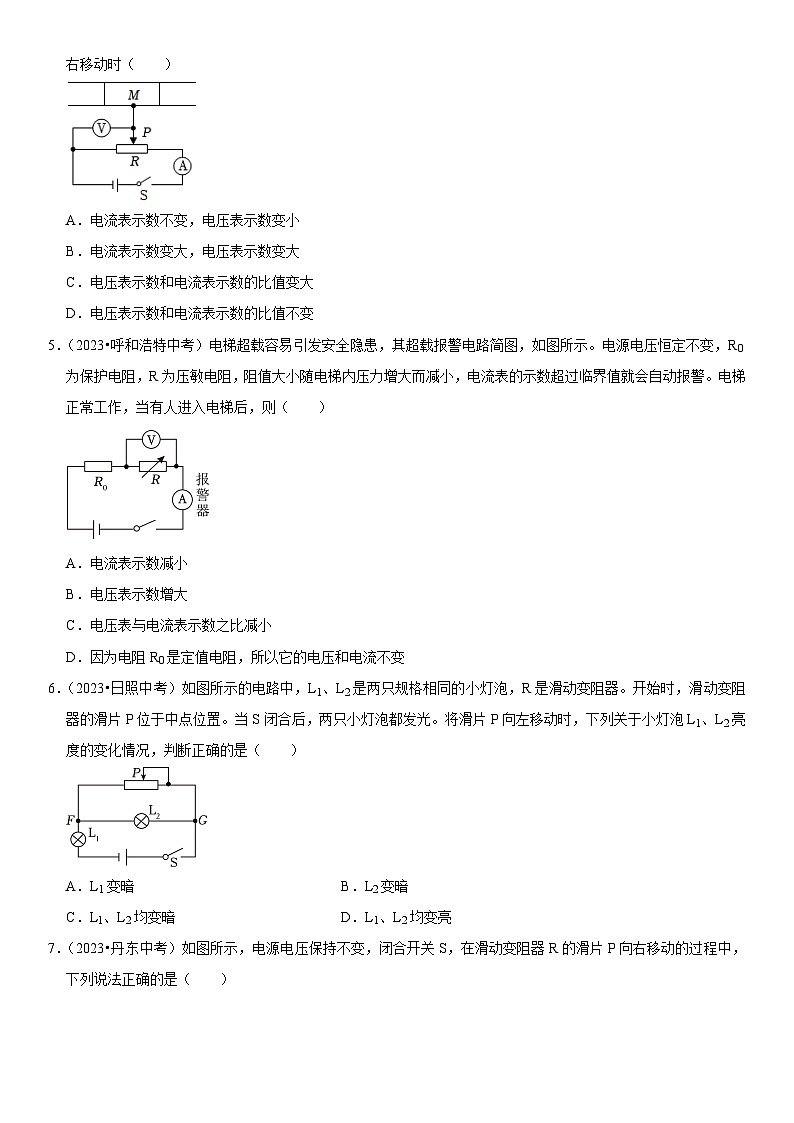

4．（2023•内江中考）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变

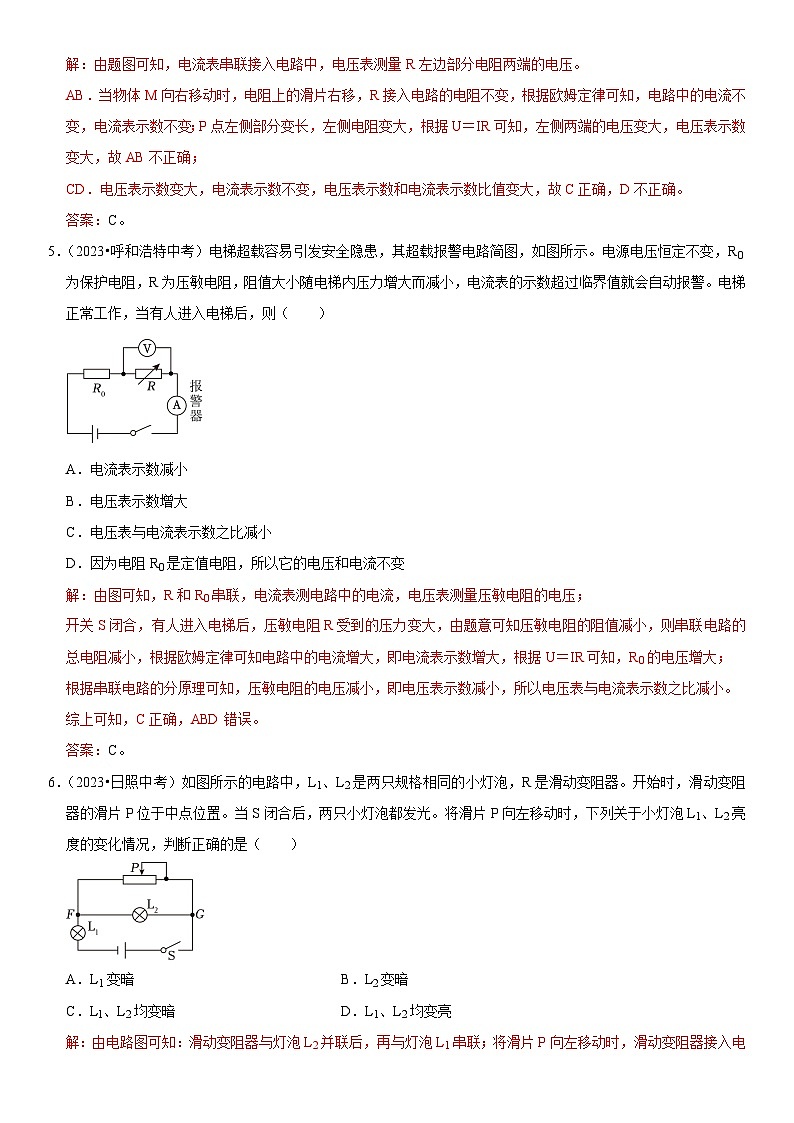

解：由题图可知，电流表串联接入电路中，电压表测量R左边部分电阻两端的电压。
AB．当物体M向右移动时，电阻上的滑片右移，R接入电路的电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变；P点左侧部分变长，左侧电阻变大，根据U＝IR可知，左侧两端的电压变大，电压表示数变大，故AB不正确；
CD．电压表示数变大，电流表示数不变，电压表示数和电流表示数比值变大，故C正确，D不正确。
答案：C。
5．（2023•呼和浩特中考）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表示数之比减小
D．因为电阻R0是定值电阻，所以它的电压和电流不变
解：由图可知，R和R0串联，电流表测电路中的电流，电压表测量压敏电阻的电压；
开关S闭合，有人进入电梯后，压敏电阻R受到的压力变大，由题意可知压敏电阻的阻值减小，则串联电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表示数增大，根据U＝IR可知，R0的电压增大；
根据串联电路的分原理可知，压敏电阻的电压减小，即电压表示数减小，所以电压表与电流表示数之比减小。
综上可知，C正确，ABD错误。
答案：C。
6．（2023•日照中考）如图所示的电路中，L1、L2是两只规格相同的小灯泡，R是滑动变阻器。开始时，滑动变阻器的滑片P位于中点位置。当S闭合后，两只小灯泡都发光。将滑片P向左移动时，下列关于小灯泡L1、L2亮度的变化情况，判断正确的是（ ）
A．L1变暗B．L2变暗
C．L1、L2均变暗D．L1、L2均变亮
解：由电路图可知：滑动变阻器与灯泡L2并联后，再与灯泡L1串联；将滑片P向左移动时，滑动变阻器接入电路的电阻变小，和灯泡L2并联后的总电阻也减小，整个电路的总电阻减小，根据欧姆定律，电路中的电流变大，所以根据P＝I2R可知：灯泡L1的实际功率变大，灯泡L1变亮；
根据欧姆定律，灯泡L1两端的电压也增大，根据串联电路的电压规律，加在并联电路部分的电压减小，根据P=U2R可知：灯泡L2实际功率变小，灯泡L2变暗。
综上分析可知，B正确，ACD错误。
答案：B。

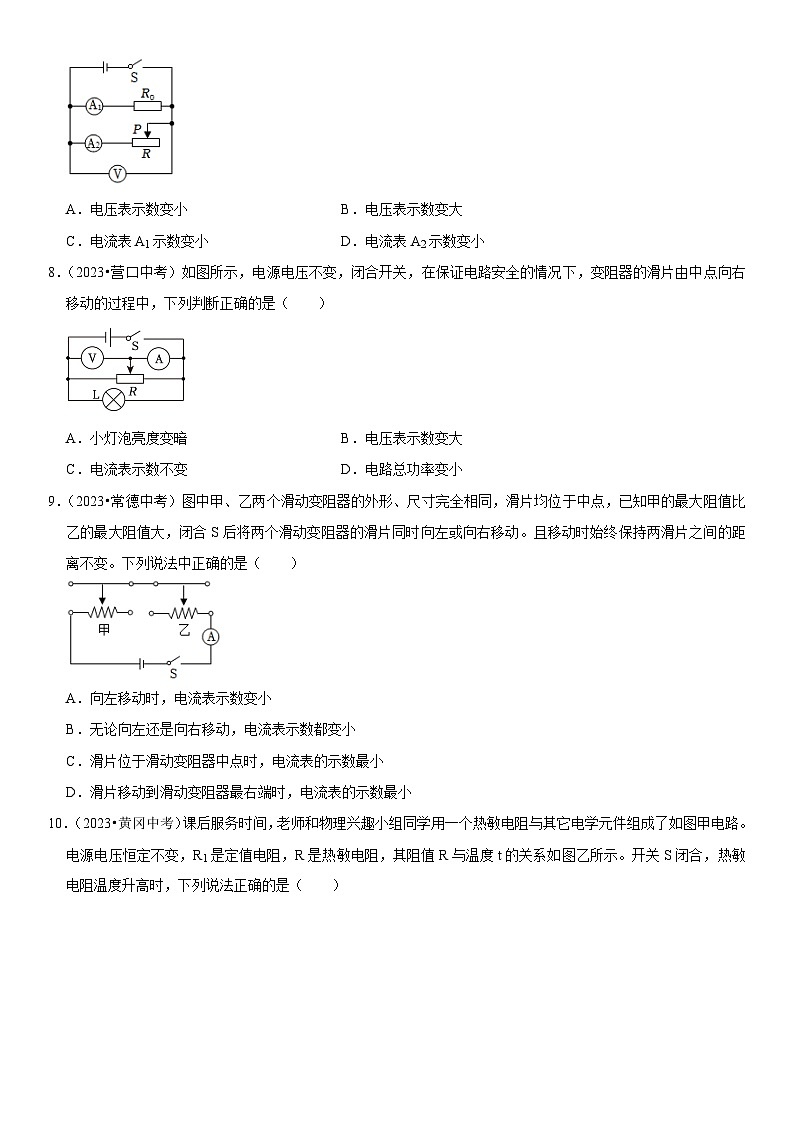

7．（2023•丹东中考）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小
解：由电路图可知，R0和R2并联，电流表A2测通过R的电流，电流表A1测通过R0的电流，电压表测电源的电压；
因电源的电压不变，所以电压表的示数不变，故AB错误；
滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律可知，通过滑动变阻器的电流变小，即电流表A2的示数变小，故D正确；
因为并联电路两端电压不变，而定值电阻R0的阻值不变，所以根据欧姆定律可知通过R0的电流不变，即电流表A1示数不变，故C错误。
答案：D。
8．（2023•营口中考）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（ ）
A．小灯泡亮度变暗B．电压表示数变大
C．电流表示数不变D．电路总功率变小
解：
由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源的电压，电流表测通过滑动变阻器的电流；
因电源电压保持不变，闭合开关后，所以滑片向右移动时电压表的示数不变，故B错误；
滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大，根据I=UR可知，通过滑动变阻器的电流减小，即电流表的示数减小，故C错误；
由于并联电路中各支路互不影响，所以滑片由中点向右移动的过程中，通过灯泡的电流不变、其两端的电压也不变，由P＝UI知小灯泡的实际功率不变，则灯泡的亮度不变，故A错误；
滑片由中点向右移动的过程中，通过滑动变阻器的电流减小，通过灯泡的电流不变，由并联电路的电流特点可知干路中的电流变小；
因电源电压不变，干路中的电流减小，则根据P＝UI可知，整个电路的功率减小，故D正确。
答案：D。
9．（2023•常德中考）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）
A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
解：由图可知，甲滑动变阻器滑片左边的电阻线接入电路，乙滑动变阻器滑片右边的电阻线接入电路，电流表测量电路中的电流；
AB、当P向左移动时，甲滑动变阻器接入电路中的电阻变小，乙滑动变阻器接入电路中的电阻变大，因甲的最大阻值比乙的最大阻值大，所以，滑片移动相同距离时，甲减小的电阻大于乙增大的电阻，即此时电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表示数变大；同理可知，滑片向右滑动时，电流表示数变小，故AB错误。
C、滑片位于滑动变阻器中点时，总电阻R总=R甲2+R乙2，
滑片移动到滑动变阻器最右端时，总电阻R总′＝R甲=R甲2+R甲2，
因R甲＞R乙，所以比较可知滑片移动到滑动变阻器最右端时，总电阻最大，由欧姆定律可知总电流最小，即电流表的示数最小，故C错误，D正确。
答案：D。
10．（2023•黄冈中考）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，R1是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表A2的示数减小
C．电流表A2与A1示数之差不变
D．电压表V与电流表A1示数之比增大
解：根据图示可知，两个电阻并联，电压表测量电源电压，电流表A1测量通过R的电流，电流表A2测量干路中的电流；
A、由于电源电压不变，所以电压表示数不变，故A错误；
B、开关S闭合，热敏电阻温度升高时，根据图乙可知，R的阻值变小，根据欧姆定律可知，通过R的电流变大，电流表A1示数变大；并联电路各支路互不影响，所以通过R1的电流不变；根据并联电路的电流规律可知，干路中的电流变大，电流表A2的示数变大，故B错误；
C、根据并联电路的电流规律可知，电流表A2与A1示数之差为通过R1的电流，所以电流表A2与A1示数之差不变，故C正确；
D、电压表V示数不变，电流表A1示数不变，则电压表V与电流表A1示数之比不变，故D错误。
答案：C。
11．（2023•眉山中考）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是（ ）
A．电流表A1示数不变、电流表A2示数不变
B．电流表A1示数变大、电压表V示数变小
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
解：由图可知，灯泡和滑动变阻器并联，电压表灯泡两端电压，电流表A1测灯泡电流，A2测干路电流，
当滑动变阻器的滑片适当左移，接入电路中的电阻减小，
根据并联电路的特点可知，各支路的电压不变，所以电压表V的读数不变，电流表A1的读数也不变；
而滑动变阻器的接入电路中的电阻减小，电压不变，其电流增大；
根据并联电路中电流的特点可知，一条支路上的电流不变，一条支路上的电流增大，所以干路上的电流也增大，即电流表A2的读数变大，所以ABC错误，D正确。
答案：D。
12．（2023•江西中考）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器R1的滑片P向右移动，下列说法正确的是（ ）
A．A的示数变大，V1的示数不变
B．A的示数变大，V2的示数变大
C．V1的示数与V2的示数之和不变
D．V2的示数与A的示数之比变小
解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流；
AB、因电源电压不变，所以电压表V2的示数不变；当滑片向右滑动时，滑动变阻器接入电路的电阻变小，根据公式I=UR可知，电路电流变大，所以电流表示数变大，根据串联电路分压原理可知，R1电阻减小，分得的电压减小，所以V1示数减小，故AB错误；
C、电压表V2的示数不变，电压表V1的示数变小，所以说电压表V1与电压表V2的示数之和变小，故C错误；
D、电压表V2的示数不变，电流表A示数变大，所以电压表V2与电流表A的示数之比变小，故D正确。
答案：D。
13．（2023•成都模拟）在图的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI．下列分析正确的是（ ）
A．ΔUΔI变大B．ΔUΔI变小
C．ΔUΔI不变D．ΔUΔI先变小后变大
解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，
设滑片移动前后电路中的电流分别为I1、I2，则ΔI＝I2﹣I1，
由I=UR可得，电压表的示数分别为：
U1＝I1R，U2＝I2R，
电压表示数的变化量：
ΔU＝U2﹣U1＝I2R﹣I1R＝（I2﹣I1）R＝ΔIR，
即ΔUΔI=R，
所以，ΔUΔI不变。
答案：C。
14．（2023•岳阳模拟）如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。则（ ）
A．a表是电压表
B．先闭合S1、S2，再闭合S3，a表示数无变化
C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化
D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值
解：
A、只闭合S1时，电表a、b、R1、R2串联后再与R3并联，
由a表无示数、b表有示数可知，a表为电流表，b表为电压表，
由c表有示数且示数随滑片P的移动发生变化可知，c表为电流表，故A错误；
B、先闭合S1、S2时，c电流表将R1和R2短路，电路为滑动变阻器R3的简单电路，a电流表与b电压表串联，a表示数为零，
再闭合S3，R1、R2、R3并联，a电流表测R1和R2的电流，a电流表有示数，故B错误；
CD、S1、S2、S3都闭合时，R1、R2、R3并联，a电流表测R1和R2的电流，电压表b测电源两端的电压，
由电源的电压不变可知，滑片移动时，电压表b示数无变化，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1与R2的电流不变，即电流表a的示数不变，故C正确；
由I=UR的变形式R=UI可知，b表示数除以a表示数等于R1与R2的总电阻，故D错误。
答案：C。
15．（2023•衡水模拟）如图所示电路，电源电压保持不变，闭合开关S，电压表测 R1 两端的电压；当R2的滑片P向右移动时，电流表的示数将 变小 （填“变大”、“变小”或“不变”）。
解：由图可知，电路为串联电路，电流表测量电路中的电流，电压表测量R1两端的电压；
当R2的滑片P向右移动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，在电源电压不变时，电路中的电流变小，电流表示数变小。
答案：R1；变小。
16．（2023•锦州中考）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，电流表A1示数 不变 ，电压表V与电流表A2示数的比值 变大 。（以上两空均选填“变大”、“变小”或“不变”）
解：
由图可知，电阻R1与滑动变阻器R2并联，电流表A2测干路中的电流，A1测通过R1的电流，电压表V测电源电压。
因为电阻R1与滑动变阻器R2并联，所以它们两端的电压相等，等于电源电压，则电压表V的示数不变；
当滑片向右移动时，滑动变阻器连入的电阻变大，而电压不变，由欧姆定律可知，通过滑动变阻器R2的电流变小；R1的阻值不变，电压不变，所以通过R1的电流不变，即A1的示数不变；
因为通过R2的电流变小、通过R1的电流不变，所以根据并联电路的电流特点可知，干路电流变小，即电流表A2的示数变小；
由电压表V的示数不变、电流表A2的示数变小可知，电压表V与电流表A2示数的比值变大。
答案：不变；变大。
17．（2022•辽宁中考）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将 变亮 （填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数 变小 ，电流表示数 变大 （以上两空均填“变大”“变小”或“不变”）。
解：只闭合开关S1，滑动变阻器、灯泡和定值电阻串联，电压表测量灯泡和定值电阻两端的总电压，电流表测量串联电路的电流；将滑动变阻器滑片从最右端向左移动至中点，滑动变阻器接入电路的阻值变小，根据串联电路的电阻规律可知电路的总电阻变小，根据欧姆定律可知电路中的电流变大，即通过灯泡L的电流变大，所以灯泡的亮度将变亮。
保持滑片位置不动，再闭合开关S2，滑动变阻器和定值电阻串联，灯泡被短路，电压表测量定值电阻两端的电压；由于灯泡未接入电路，电路的总电阻变小，由欧姆定律可知电路中的电流增大，即电流表示数变大；电源电压不变，滑动变阻器接入电路的阻值不变，所以其两端的电压会变大，根据串联电路的电压规律可知定值电阻两端的电压变小，即电压表示数变小。
答案：变亮；变小；变大。
18．（2023•南宁模拟）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 不变 ，电压表V的示数与电流表A2的示数之比将 变大 。（均填“变大”、“变小”或“不变”）
解：（1）两电阻并联，A1测R1的电流，A2测R2的电流，电压表测电源电压，当滑动变阻器R2的滑片P向左移动时，根据并联电路中各支路独立工作、互不影响，故电流表A1的示数不变；
（2）当滑动变阻器R2的滑片P向左移动时，变阻器连入电路的电阻变大，根据欧姆定律I=UR，电压表V的示数与电流表A2的示数之比即变阻器连入电路的电阻，故这个比值变大。
答案：不变；变大。
