专题07 电流表、电压表在判断电路故障中的应用-2023-2024学年九年级物理全一册期中期末重难点专题突破（人教版）

这是一份专题07 电流表、电压表在判断电路故障中的应用-2023-2024学年九年级物理全一册期中期末重难点专题突破（人教版），文件包含专题07电流表电压表在判断电路故障中的应用原卷版-九年级物理全一册学优生期中期末复习难点题型专项突破人教版docx、专题07电流表电压表在判断电路故障中的应用解析版-九年级物理全一册学优生期中期末复习难点题型专项突破人教版docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

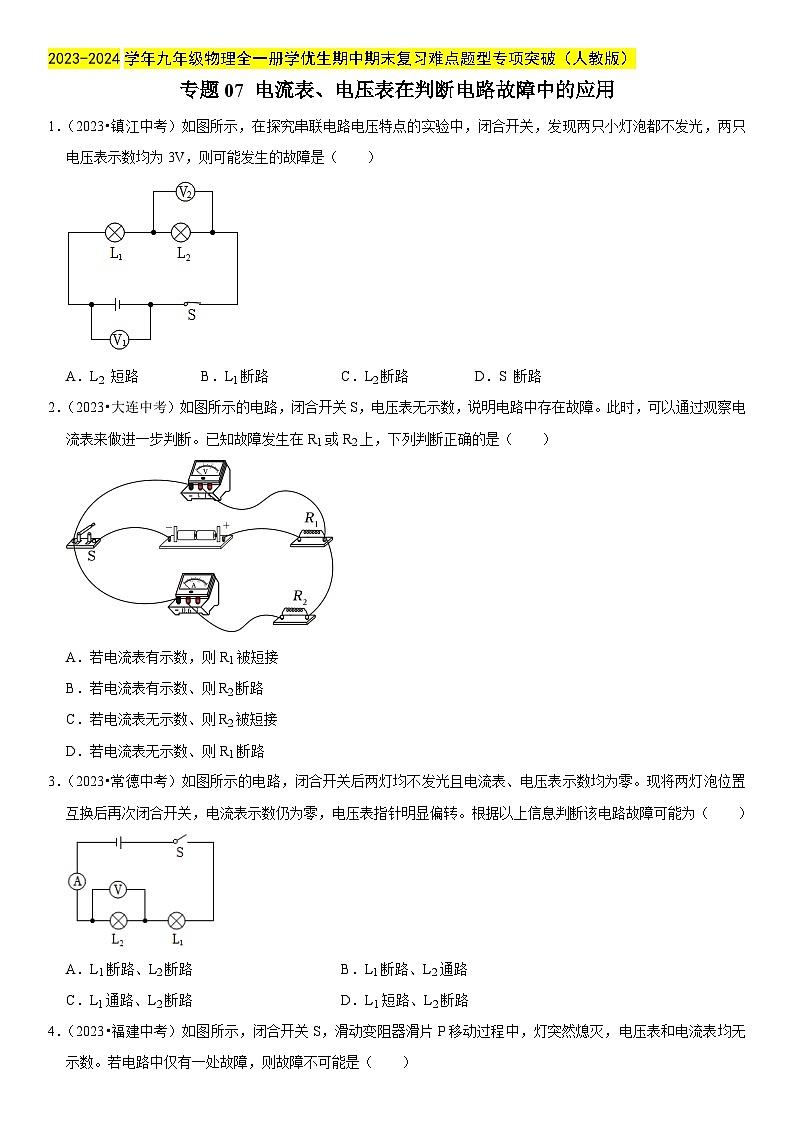

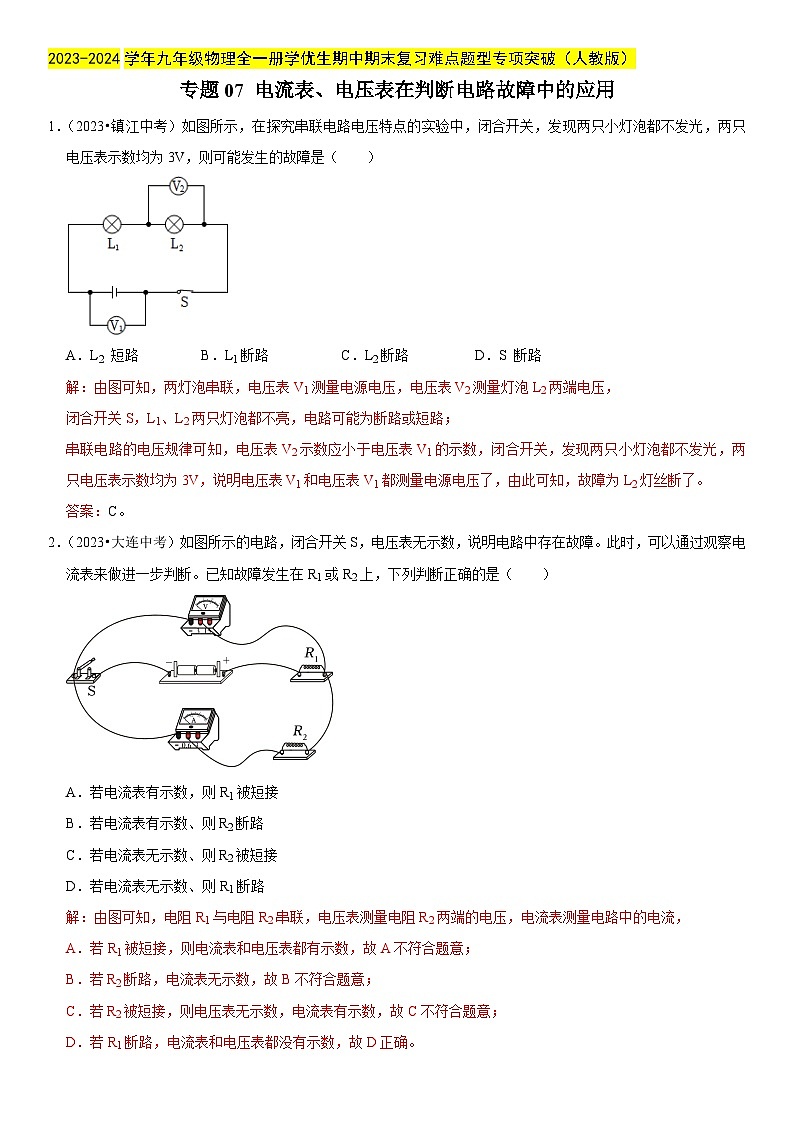

1．（2023•镇江中考）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ）
A．L2 短路B．L1断路C．L2断路D．S 断路
2．（2023•大连中考）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数、则R2断路
C．若电流表无示数、则R2被短接
D．若电流表无示数、则R1断路

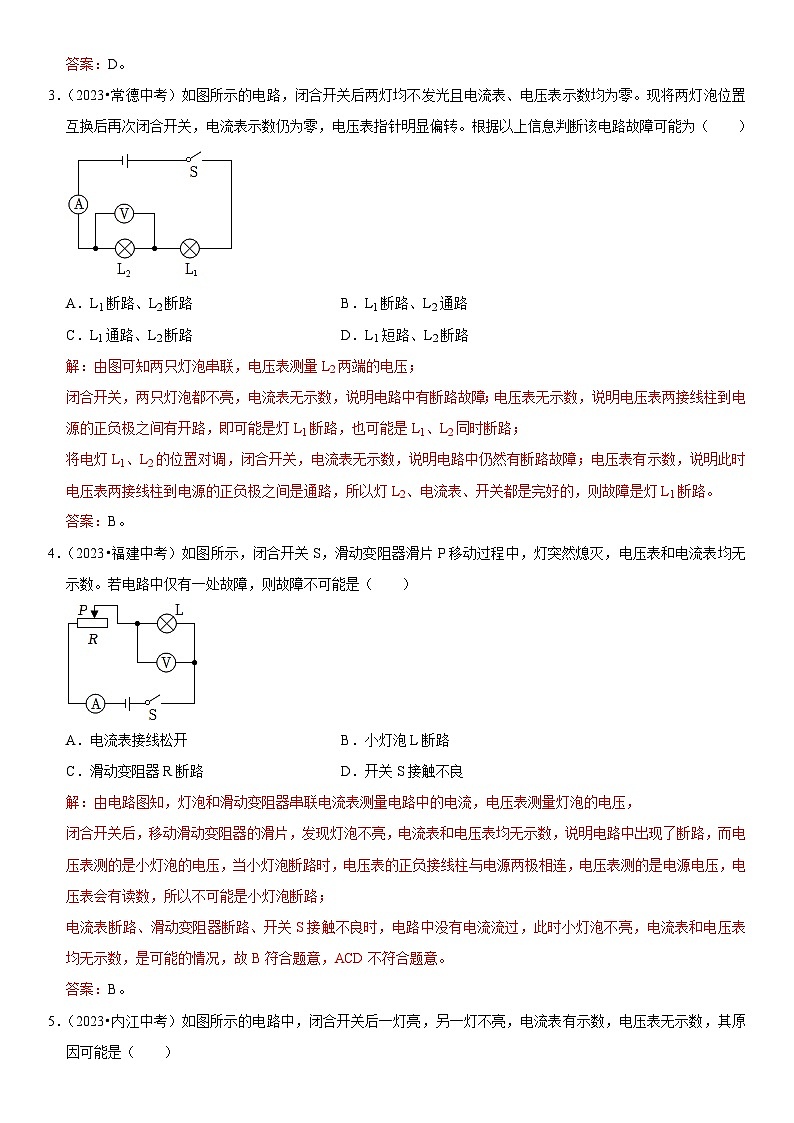

3．（2023•常德中考）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A．L1断路、L2断路B．L1断路、L2通路
C．L1通路、L2断路D．L1短路、L2断路

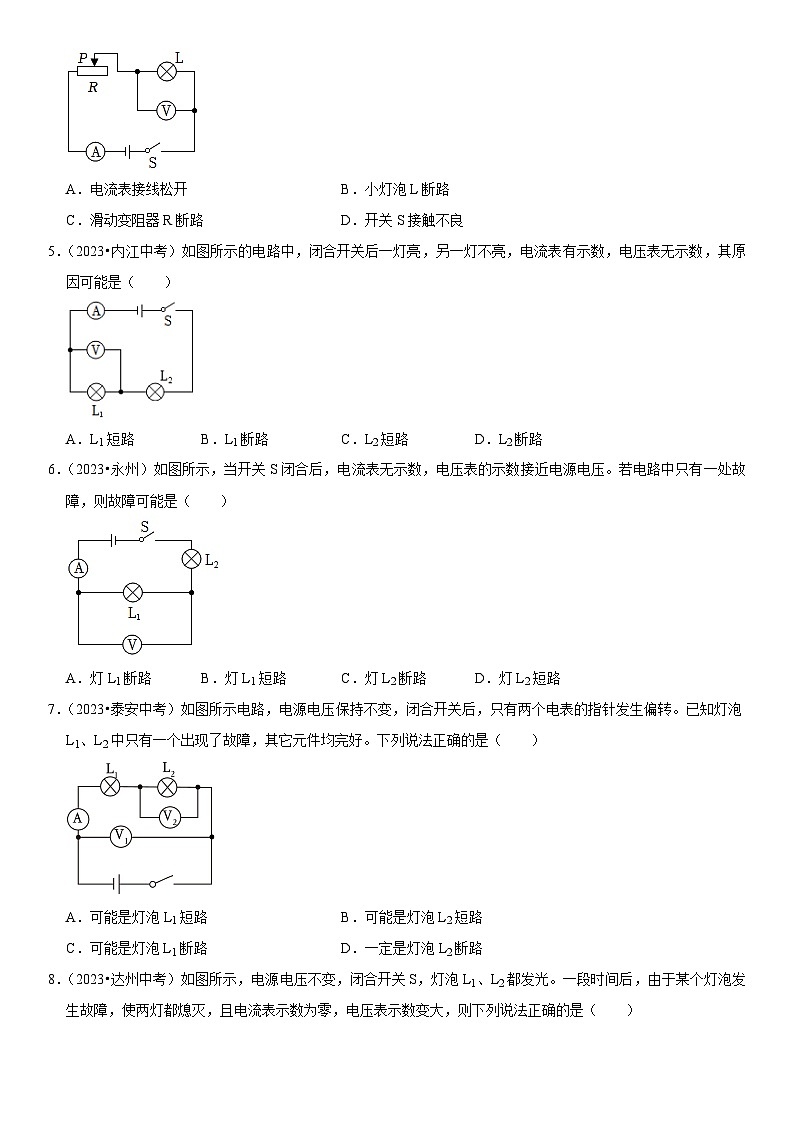

4．（2023•福建中考）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开B．小灯泡L断路
C．滑动变阻器R断路D．开关S接触不良

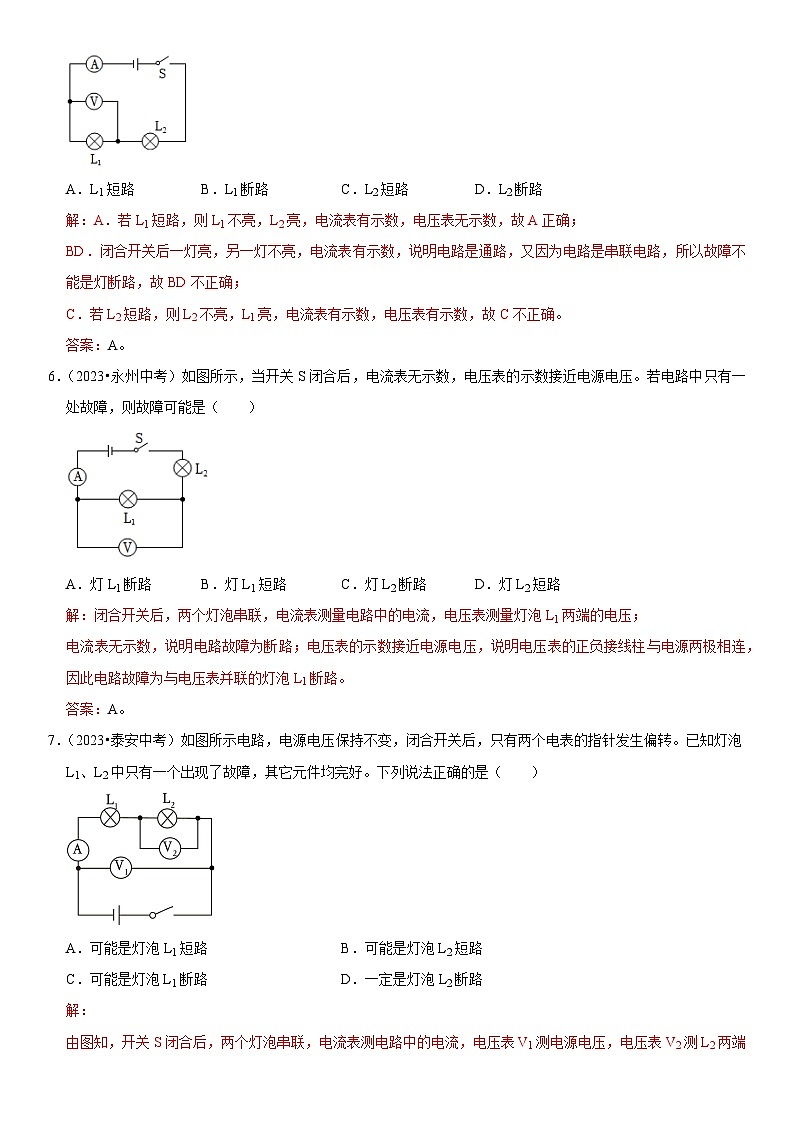

5．（2023•内江中考）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
6．（2023•永州）如图所示，当开关S闭合后，电流表无示数，电压表的示数接近电源电压。若电路中只有一处故障，则故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
7．（2023•泰安中考）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路

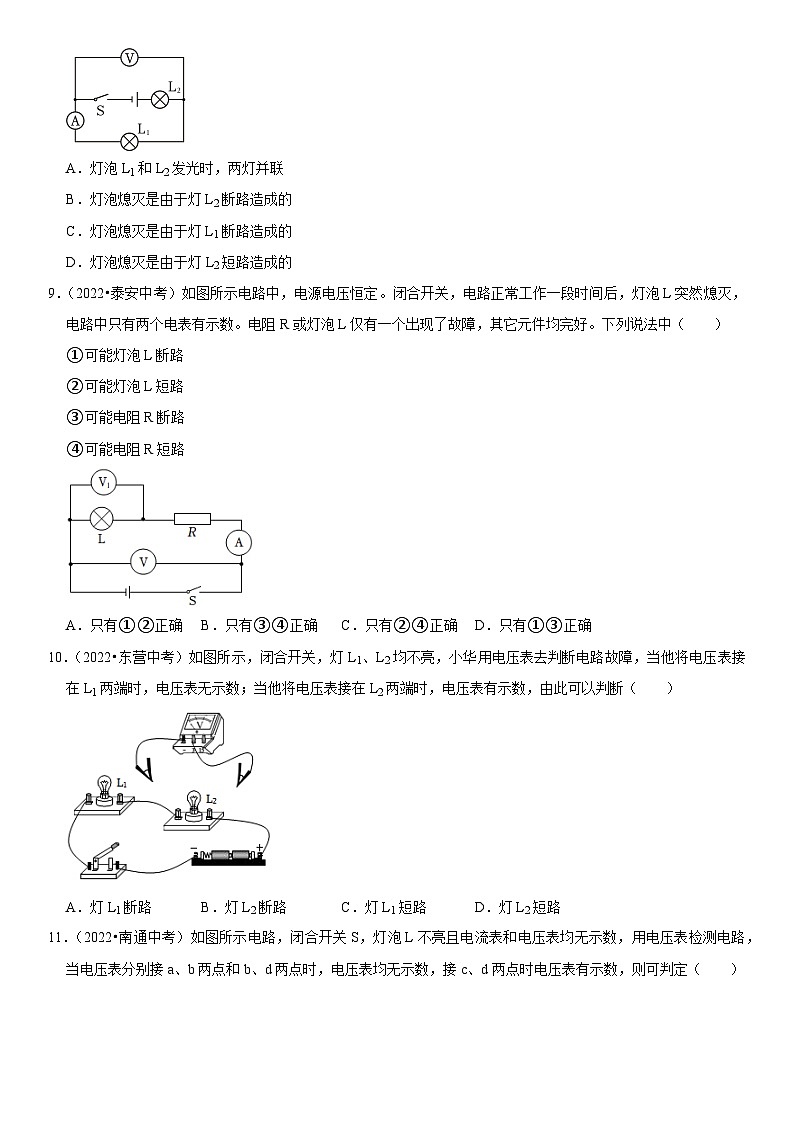

8．（2023•达州中考）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的
9．（2022•泰安中考）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确
10．（2022•东营中考）如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障，当他将电压表接在L1两端时，电压表无示数；当他将电压表接在L2两端时，电压表有示数，由此可以判断（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
11．（2022•南通中考）如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
12．（2022•凉山州中考）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）
A．电压表断路B．小灯泡断路C．电流表断路D．开关断路
13．（2022•日照中考）小明按如图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：
①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。
其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
14．（2023•合肥模拟）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是（ ）
A．R1短路B．R2短路C．R1断路D．R2断路
15．（2023•潍坊模拟）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）
A．电阻R1断路B．电阻R2断路C．电阻R2短路D．电阻R3断路
16．（2023•烟台模拟）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
17．（2023•上海模拟）在如图所示的电路中，电源电压保持不变，闭合开关S后，两个电表中至少有一个电表示数会发生变化。若电路中只有一处故障，且只发生在电阻R1、R2上。根据以上信息，写出闭合开关S前后电流表和电压表示数的变化情况及对应的故障。 。
18．（2022•上海中考）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。
①应选择如下方案 。
A.将一个电流表接入到Q点
B.将一个电压表接入到QM之间
C.将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障： 。
19．（2023•恩施州中考）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。
20．（2023•广州中考）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V，0.3A”。闭合开关S，L发光，电流表A和A1正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。
。
