中考物理二轮复习重难点题型分类汇编与专项突破专题34电流表、电压表在判断电路故障中的应用试题含解析答案
展开
这是一份中考物理二轮复习重难点题型分类汇编与专项突破专题34电流表、电压表在判断电路故障中的应用试题含解析答案，共14页。试卷主要包含了单选题，综合题等内容，欢迎下载使用。
一、单选题

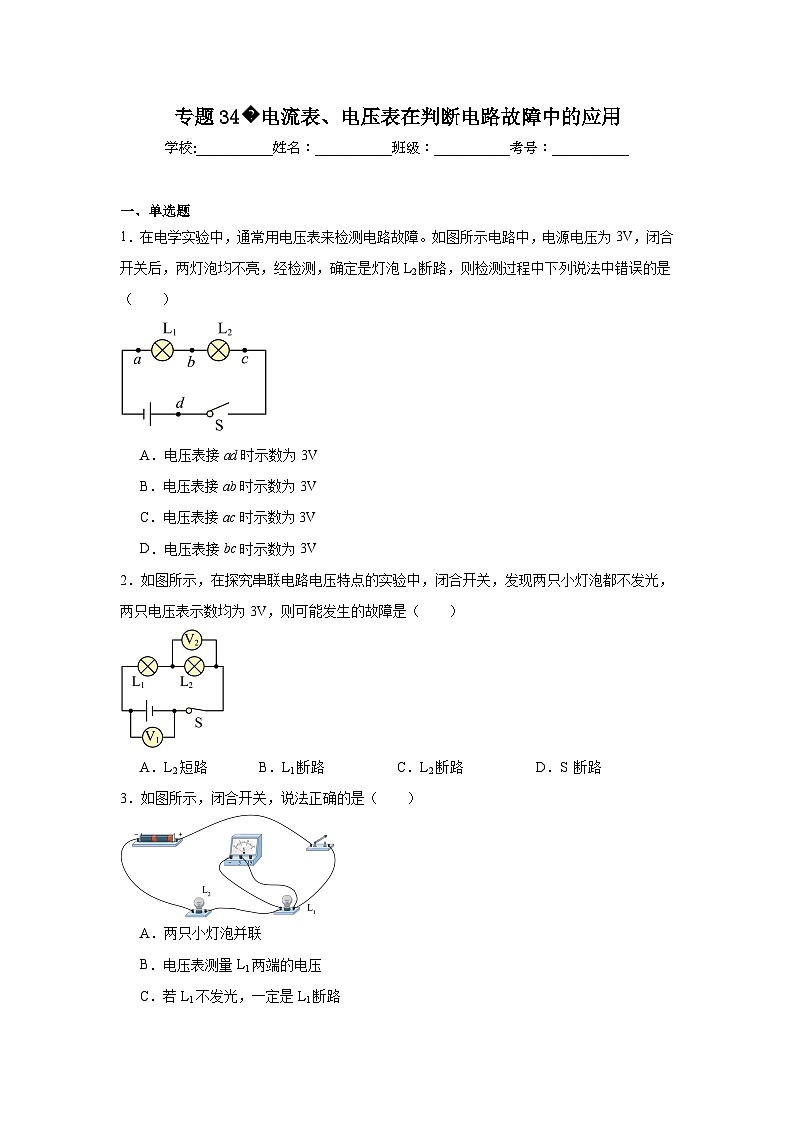

1．在电学实验中，通常用电压表来检测电路故障。如图所示电路中，电源电压为3V，闭合开关后，两灯泡均不亮，经检测，确定是灯泡L2断路，则检测过程中下列说法中错误的是（ ）
A．电压表接ad时示数为3V
B．电压表接ab时示数为3V
C．电压表接ac时示数为3V
D．电压表接bc时示数为3V
2．如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ）
A．L2短路B．L1断路C．L2断路D．S 断路
3．如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路
D．若L2不发光，电压表一定无示数

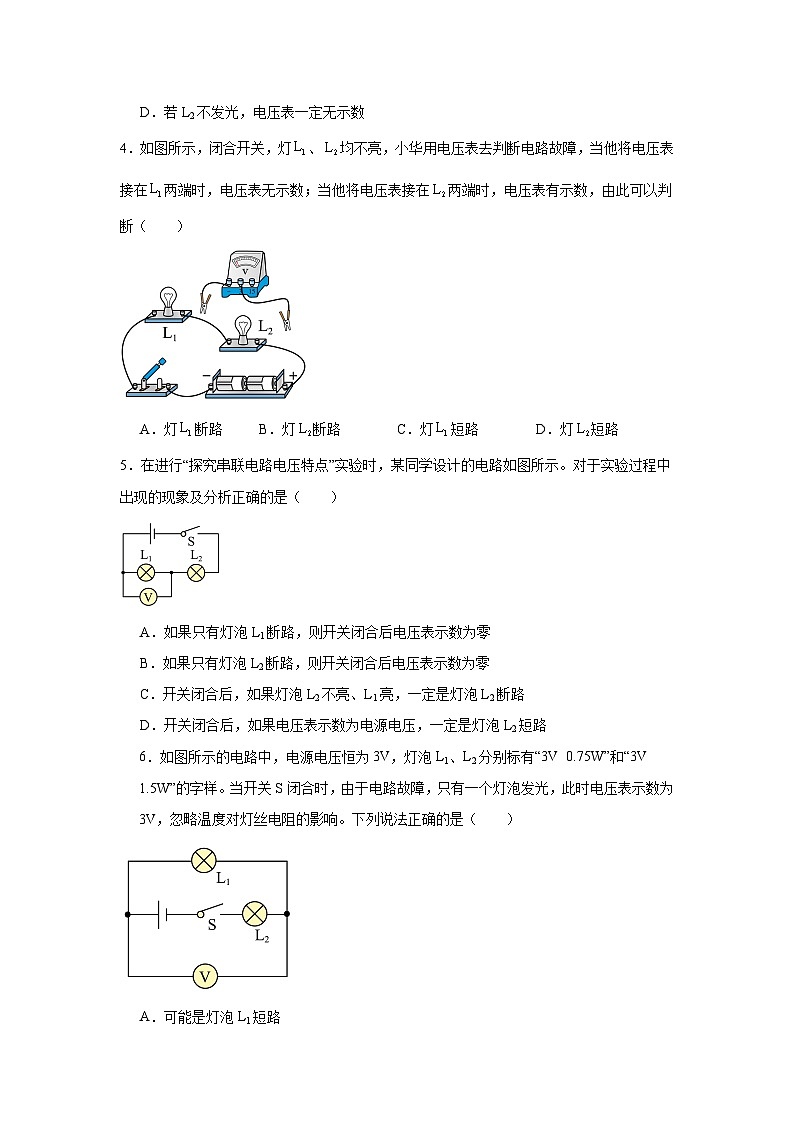

4．如图所示，闭合开关，灯、均不亮，小华用电压表去判断电路故障，当他将电压表接在两端时，电压表无示数；当他将电压表接在两端时，电压表有示数，由此可以判断（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
5．在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡L1断路，则开关闭合后电压表示数为零
B．如果只有灯泡L2断路，则开关闭合后电压表示数为零
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D．开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
6．如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路

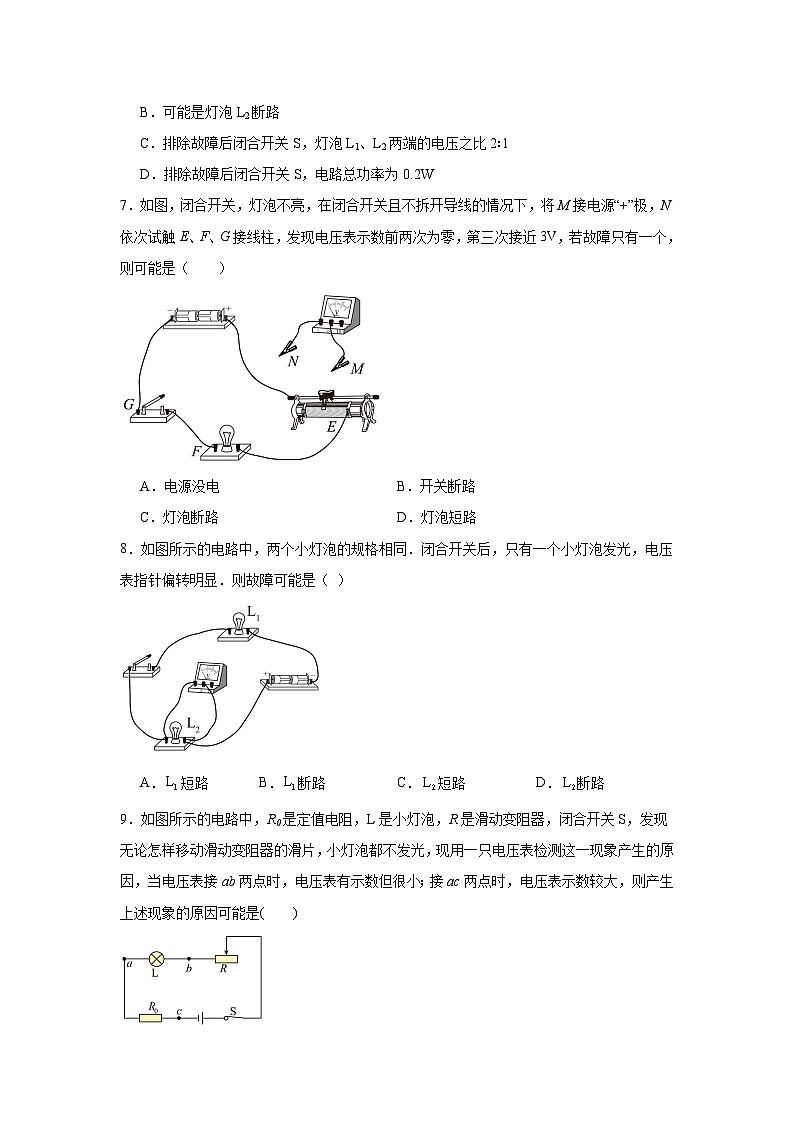

B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D．排除故障后闭合开关S，电路总功率为0.2W
7．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电B．开关断路
C．灯泡断路D．灯泡短路
8．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A．短路B．断路C．短路D．断路
9．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是( )
A．L短路
B．L断路
C．R断路
D．R0阻值很大
10．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（ ）
A．可能L1开路
B．可能V1和V2所选量程不相同，L1短路
C．可能L2短路
D．可能V1和V2所选量程不相同，电路各处完好
11．如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开B．小灯泡L断路C．滑动变阻器R断路D．开关S接触不良
12．如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接B．若电流表有示数、则R2断路
C．若电流表无示数、则R2被短接D．若电流表无示数、则R1断路
13．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A．L1断路、L2断路B．L1断路、L2通路
C．L1通路、L2断路D．L1短路、L2断路
14．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
15．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的
16．小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯断路D．灯短路
17．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
18．小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
19．如图所示电源电压恒定不变，闭合开关S，灯和均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
二、综合题
20．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。
①应选择如下方案 ；
A．将一个电流表接入到Q点
B．将一个电压表接入到QM之间
C．将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作电表的示数变化情况及其对应的故障： 。
参考答案：
1．B
【详解】若灯泡L2断路，当电压表接在ad、ac、bc之间时，相当于直接与电源串联在一起，所以示数均为3V，当电压表接ab时，示数为0，故B错误，符合题意；ACD正确，不符合题意。
故选B。
2．C
【详解】由图可知，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2两端电压。
A．如果L2短路，则L1亮，L2不亮，故A不符合题意；
BD．如果S或L1断路，则电压表V2均处于断路，V2无示数，故BD不符合题意；
C．如果L2断路，电压表V2与L1串联，相当于测电源电压，则两表示数均为电源电压，故C符合题意。
故选C。
3．B
【详解】AB．如图所示，电流从电源的正极出发经过开关，灯泡L1，灯泡L2回到电源的负极，灯泡L1和灯泡L2串联，电压表测量两端L1的电压，故A错误；B正确；
C．灯泡L1和灯泡L2串联，若不发光，可能是L2断路，也可能是L1短路、断路或开关断路，故C错误；
D．若L2被短路，则L2不发光，电压表测L1两端的电压，有示数，故D错误。
故选B。
4．B
【详解】若灯或灯发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；闭合开关，灯、均不亮，说明电路发生断路，小华将电压表接在两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯断路，当他将电压表接在两端时，电压表有示数，说明电压表与电源形成通路，说明灯没有断路，所以是灯断路。故ACD不符合题意，B符合题意，。
故选B。
5．B
【详解】A．如果灯泡L1断路，则电压表将串联在电路中，电压表的示数接近于电源电压，故A错误；
B．如果只有灯泡L2断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故B正确；
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2短路，如果灯泡L2断路，则灯泡L1、L2都不亮，故C错误；
D．开关闭合后，如果电压表示数为电源电压，可能是灯泡L2短路，也可能是灯泡L1断路，故D错误。
故选B。
6．C
【详解】由电路图可知，L1、L2串联，电压表测L1两端的电压。
A．若L1短路，L2发光，电压表示数为0，与题意不符，故A错误；
B．若灯泡L2断路，两个灯泡都不亮，与题意不符，故B错误；
C．灯泡L1的电阻为
灯泡L2的电阻为
由于串联电路中，电流处处相等，根据串联正比分压可知
U1∶U2=R1∶R2=12Ω∶6Ω=2∶1
所以灯泡L1、L2两端的电压之比2：1，故C正确；
D．排除故障后闭合开关S，电路总功率为
故D错误。
故选C。
7．B
【详解】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
8．A
【详解】电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
9．D
【详解】如图所示的电路中，R0、L、R串联，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．说明电路出现断路或电路中电流太小，灯泡的实际功率太小；用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，说明电路没有断路，则故障为灯泡的实际功率太小，即灯泡分得的电压太小，根据串联电路起分压作用，而 R0两端电压较大，说明R0阻值很大。
故选D。
10．D
【详解】由电路图可知，灯泡L1、L2串联，电压表V1测串联电路两端的电压，电压表V2测灯泡L2两端的电压，根据串联电路的电压关系，串联电路的电压等于串联各部分电压之和，因此电压表V1的示数大于电压表V2的示数，由题可知，V1和V2的指针位置完全一样，则说明两电压表所选用量程不同。
A．若L1开路，V2无示数，故A不符合题意；
B．若L1短路，则V1、V2都测L2两端电压，应该示数相同且量程一样，故B不符合题意；
C．若L2短路，则V2无示数，故C不符合题意；
D．若 V1和V2所选量程不相同，电路各处完好，V2测L2电压，V1测总电压，故D符合题意。
故选D。
11．B
【详解】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，电流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。
12．D
【详解】由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流；
A．若R1被短接，电路为通路，则电流表和电压表都有示数，故A错误；
B．若R2断路，电路为断路，电压表与两极相通有示数，电流表无示数，故B错误；
C．若R2被短接，电路为通路，则电压表被短路无示数，电流表有示数，故C错误；
D．若R1断路，电路为断路，电流表和电压表都没有示数，故D正确。
故选D。
13．B
【详解】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。故ACD不符合题意，B符合题意。
故选B。
14．B
【详解】A．若是灯泡L1短路，由电路图可知，此时电路中只有灯泡L2接入电路，电流表测电路中电流，电压表V1与V2均测量电源电压，则三电表均有示数，故A错误；
B．若是灯泡L2短路，只有灯泡L1接入电路，此时电压表V2示数为零，电压表V1测电源电压，电流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L1断路，此时电路处于断路状态，电流表示数为零，电压表V1测电源电压，电压表V2未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L2断路，此时电路处于断路状态，电流表无示数，电压表V1与V2均测量电源电压，此时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
15．C
【详解】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
16．B
【详解】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。
17．C
【详解】A．如果变阻器短路，灯泡发光，电流表、电压表有示数，故A不符合题意；
B．如果灯泡短路，那么灯泡不能发光，电流表有示数，故B 不符合题意；
C．如果开关断路，电压表接a、b两点和b、d两点时，没有电流通过电压表，电压表均无示数，接c、d两点时有示数，故C符合题意；
D．如果电流表断路，电压表接c、d两点时，电压表无示数，故D不符合题意。
故选B。
18．C
【详解】①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明ab间断路，若ab间发生短路，则电压表无示数，故①可行；
②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时发生电源短路，造成危险，故②不可行；
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，说明加入的电灯泡所在的电路是通路，a、b存在问题，若ab间短路，则加入的灯泡被短路，不发光，若ab间断路，则加入的灯泡发光，符合题意，故③可行；
故综上所述，①③可行，C符合题意；ABD不符合题意。
故选C。
19．A
【详解】因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，电流表示数均不变，说明电流表所在的支路完好，电压表示数不变，说明电路没有短路，故电路故障为L1断路。
故选A。
20． A 见解析
【详解】
①[1]A．将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，若电流表示数不变，这说明通过滑动变阻器的电流不变，所以故障是R2断路；若电流表示数发生变化，这说明通过滑动变阻器的电流发生了改变，该支路是正常的，故障是R1断路，故A符合题意；
B．将一个电压表接入到QM之间，电压表测量的是一段导线之间的电压，示数一直为0，不能检测出电路故障，故B不符合题意；
C．将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检测出电路故障，故C不符合题意。
故选A。
②[2]滑动滑动变阻器的滑片，若电流表示数有变化，则R1断路；若电流表示数不变，则R2断路。

一、单选题
1．在电学实验中，通常用电压表来检测电路故障。如图所示电路中，电源电压为3V，闭合开关后，两灯泡均不亮，经检测，确定是灯泡L2断路，则检测过程中下列说法中错误的是（ ）
A．电压表接ad时示数为3V
B．电压表接ab时示数为3V
C．电压表接ac时示数为3V
D．电压表接bc时示数为3V
2．如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ）
A．L2短路B．L1断路C．L2断路D．S 断路
3．如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路
D．若L2不发光，电压表一定无示数
4．如图所示，闭合开关，灯、均不亮，小华用电压表去判断电路故障，当他将电压表接在两端时，电压表无示数；当他将电压表接在两端时，电压表有示数，由此可以判断（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
5．在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡L1断路，则开关闭合后电压表示数为零
B．如果只有灯泡L2断路，则开关闭合后电压表示数为零
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D．开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
6．如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D．排除故障后闭合开关S，电路总功率为0.2W
7．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电B．开关断路
C．灯泡断路D．灯泡短路
8．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A．短路B．断路C．短路D．断路
9．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是( )
A．L短路
B．L断路
C．R断路
D．R0阻值很大
10．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是（ ）
A．可能L1开路
B．可能V1和V2所选量程不相同，L1短路
C．可能L2短路
D．可能V1和V2所选量程不相同，电路各处完好
11．如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开B．小灯泡L断路C．滑动变阻器R断路D．开关S接触不良
12．如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接B．若电流表有示数、则R2断路
C．若电流表无示数、则R2被短接D．若电流表无示数、则R1断路
13．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A．L1断路、L2断路B．L1断路、L2通路
C．L1通路、L2断路D．L1短路、L2断路
14．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
15．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的
16．小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯断路D．灯短路
17．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
18．小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
19．如图所示电源电压恒定不变，闭合开关S，灯和均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
二、综合题
20．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。
①应选择如下方案 ；
A．将一个电流表接入到Q点
B．将一个电压表接入到QM之间
C．将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作电表的示数变化情况及其对应的故障： 。
参考答案：
1．B
【详解】若灯泡L2断路，当电压表接在ad、ac、bc之间时，相当于直接与电源串联在一起，所以示数均为3V，当电压表接ab时，示数为0，故B错误，符合题意；ACD正确，不符合题意。
故选B。
2．C
【详解】由图可知，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2两端电压。
A．如果L2短路，则L1亮，L2不亮，故A不符合题意；
BD．如果S或L1断路，则电压表V2均处于断路，V2无示数，故BD不符合题意；
C．如果L2断路，电压表V2与L1串联，相当于测电源电压，则两表示数均为电源电压，故C符合题意。
故选C。
3．B
【详解】AB．如图所示，电流从电源的正极出发经过开关，灯泡L1，灯泡L2回到电源的负极，灯泡L1和灯泡L2串联，电压表测量两端L1的电压，故A错误；B正确；
C．灯泡L1和灯泡L2串联，若不发光，可能是L2断路，也可能是L1短路、断路或开关断路，故C错误；
D．若L2被短路，则L2不发光，电压表测L1两端的电压，有示数，故D错误。
故选B。
4．B
【详解】若灯或灯发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；闭合开关，灯、均不亮，说明电路发生断路，小华将电压表接在两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯断路，当他将电压表接在两端时，电压表有示数，说明电压表与电源形成通路，说明灯没有断路，所以是灯断路。故ACD不符合题意，B符合题意，。
故选B。
5．B
【详解】A．如果灯泡L1断路，则电压表将串联在电路中，电压表的示数接近于电源电压，故A错误；
B．如果只有灯泡L2断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故B正确；
C．开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2短路，如果灯泡L2断路，则灯泡L1、L2都不亮，故C错误；
D．开关闭合后，如果电压表示数为电源电压，可能是灯泡L2短路，也可能是灯泡L1断路，故D错误。
故选B。
6．C
【详解】由电路图可知，L1、L2串联，电压表测L1两端的电压。
A．若L1短路，L2发光，电压表示数为0，与题意不符，故A错误；
B．若灯泡L2断路，两个灯泡都不亮，与题意不符，故B错误；
C．灯泡L1的电阻为
灯泡L2的电阻为
由于串联电路中，电流处处相等，根据串联正比分压可知
U1∶U2=R1∶R2=12Ω∶6Ω=2∶1
所以灯泡L1、L2两端的电压之比2：1，故C正确；
D．排除故障后闭合开关S，电路总功率为
故D错误。
故选C。
7．B
【详解】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
8．A
【详解】电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
9．D
【详解】如图所示的电路中，R0、L、R串联，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．说明电路出现断路或电路中电流太小，灯泡的实际功率太小；用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，说明电路没有断路，则故障为灯泡的实际功率太小，即灯泡分得的电压太小，根据串联电路起分压作用，而 R0两端电压较大，说明R0阻值很大。
故选D。
10．D
【详解】由电路图可知，灯泡L1、L2串联，电压表V1测串联电路两端的电压，电压表V2测灯泡L2两端的电压，根据串联电路的电压关系，串联电路的电压等于串联各部分电压之和，因此电压表V1的示数大于电压表V2的示数，由题可知，V1和V2的指针位置完全一样，则说明两电压表所选用量程不同。
A．若L1开路，V2无示数，故A不符合题意；
B．若L1短路，则V1、V2都测L2两端电压，应该示数相同且量程一样，故B不符合题意；
C．若L2短路，则V2无示数，故C不符合题意；
D．若 V1和V2所选量程不相同，电路各处完好，V2测L2电压，V1测总电压，故D符合题意。
故选D。
11．B
【详解】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，电流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。
12．D
【详解】由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流；
A．若R1被短接，电路为通路，则电流表和电压表都有示数，故A错误；
B．若R2断路，电路为断路，电压表与两极相通有示数，电流表无示数，故B错误；
C．若R2被短接，电路为通路，则电压表被短路无示数，电流表有示数，故C错误；
D．若R1断路，电路为断路，电流表和电压表都没有示数，故D正确。
故选D。
13．B
【详解】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。故ACD不符合题意，B符合题意。
故选B。
14．B
【详解】A．若是灯泡L1短路，由电路图可知，此时电路中只有灯泡L2接入电路，电流表测电路中电流，电压表V1与V2均测量电源电压，则三电表均有示数，故A错误；
B．若是灯泡L2短路，只有灯泡L1接入电路，此时电压表V2示数为零，电压表V1测电源电压，电流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L1断路，此时电路处于断路状态，电流表示数为零，电压表V1测电源电压，电压表V2未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L2断路，此时电路处于断路状态，电流表无示数，电压表V1与V2均测量电源电压，此时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
15．C
【详解】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
16．B
【详解】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。
17．C
【详解】A．如果变阻器短路，灯泡发光，电流表、电压表有示数，故A不符合题意；
B．如果灯泡短路，那么灯泡不能发光，电流表有示数，故B 不符合题意；
C．如果开关断路，电压表接a、b两点和b、d两点时，没有电流通过电压表，电压表均无示数，接c、d两点时有示数，故C符合题意；
D．如果电流表断路，电压表接c、d两点时，电压表无示数，故D不符合题意。
故选B。
18．C
【详解】①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明ab间断路，若ab间发生短路，则电压表无示数，故①可行；
②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时发生电源短路，造成危险，故②不可行；
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，说明加入的电灯泡所在的电路是通路，a、b存在问题，若ab间短路，则加入的灯泡被短路，不发光，若ab间断路，则加入的灯泡发光，符合题意，故③可行；
故综上所述，①③可行，C符合题意；ABD不符合题意。
故选C。
19．A
【详解】因为两灯并联，并且并联电路中各支路互不影响，当一盏灯突然熄灭，电流表示数均不变，说明电流表所在的支路完好，电压表示数不变，说明电路没有短路，故电路故障为L1断路。
故选A。
20． A 见解析
【详解】
①[1]A．将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，若电流表示数不变，这说明通过滑动变阻器的电流不变，所以故障是R2断路；若电流表示数发生变化，这说明通过滑动变阻器的电流发生了改变，该支路是正常的，故障是R1断路，故A符合题意；
B．将一个电压表接入到QM之间，电压表测量的是一段导线之间的电压，示数一直为0，不能检测出电路故障，故B不符合题意；
C．将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检测出电路故障，故C不符合题意。
故选A。
②[2]滑动滑动变阻器的滑片，若电流表示数有变化，则R1断路；若电流表示数不变，则R2断路。
