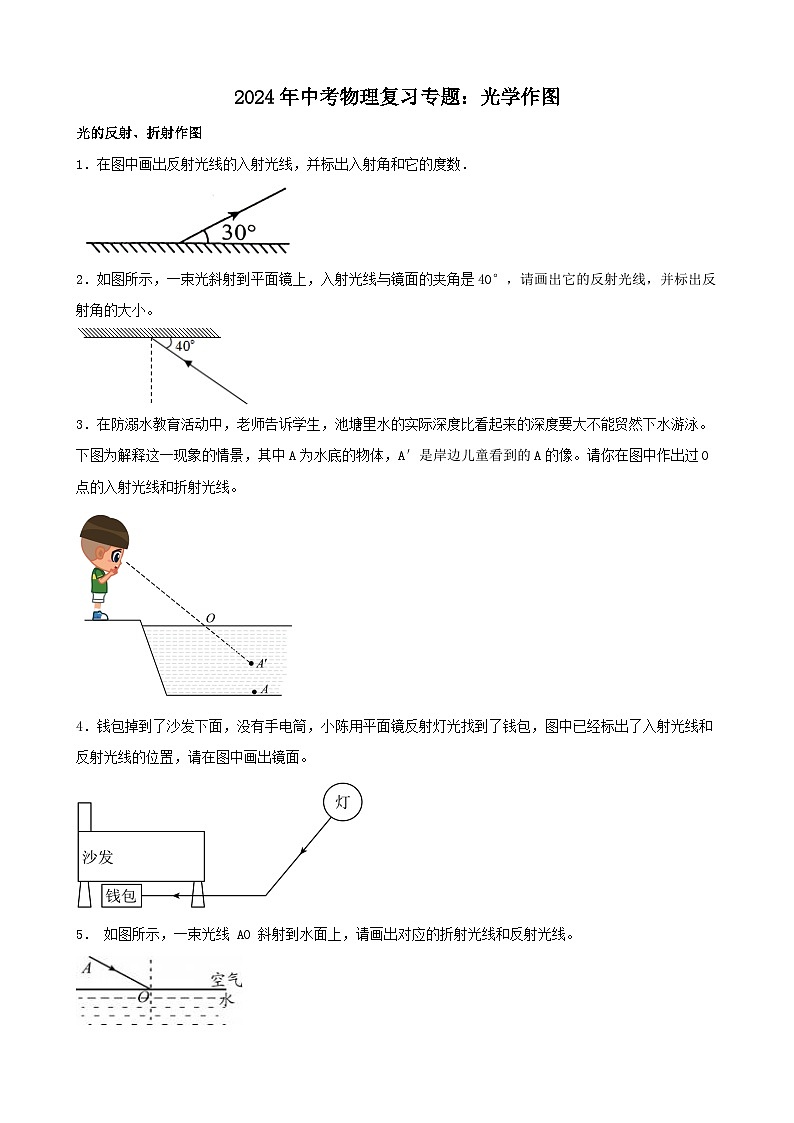

2024年中考物理复习专题：光学作图

这是一份2024年中考物理复习专题：光学作图，共7页。

1．在图中画出反射光线的入射光线，并标出入射角和它的度数．
2．如图所示，一束光斜射到平面镜上，入射光线与镜面的夹角是40°，请画出它的反射光线，并标出反射角的大小。
3．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。下图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。
4．钱包掉到了沙发下面，没有手电筒，小陈用平面镜反射灯光找到了钱包，图中已经标出了入射光线和反射光线的位置，请在图中画出镜面。
5． 如图所示，一束光线 AO 斜射到水面上，请画出对应的折射光线和反射光线。

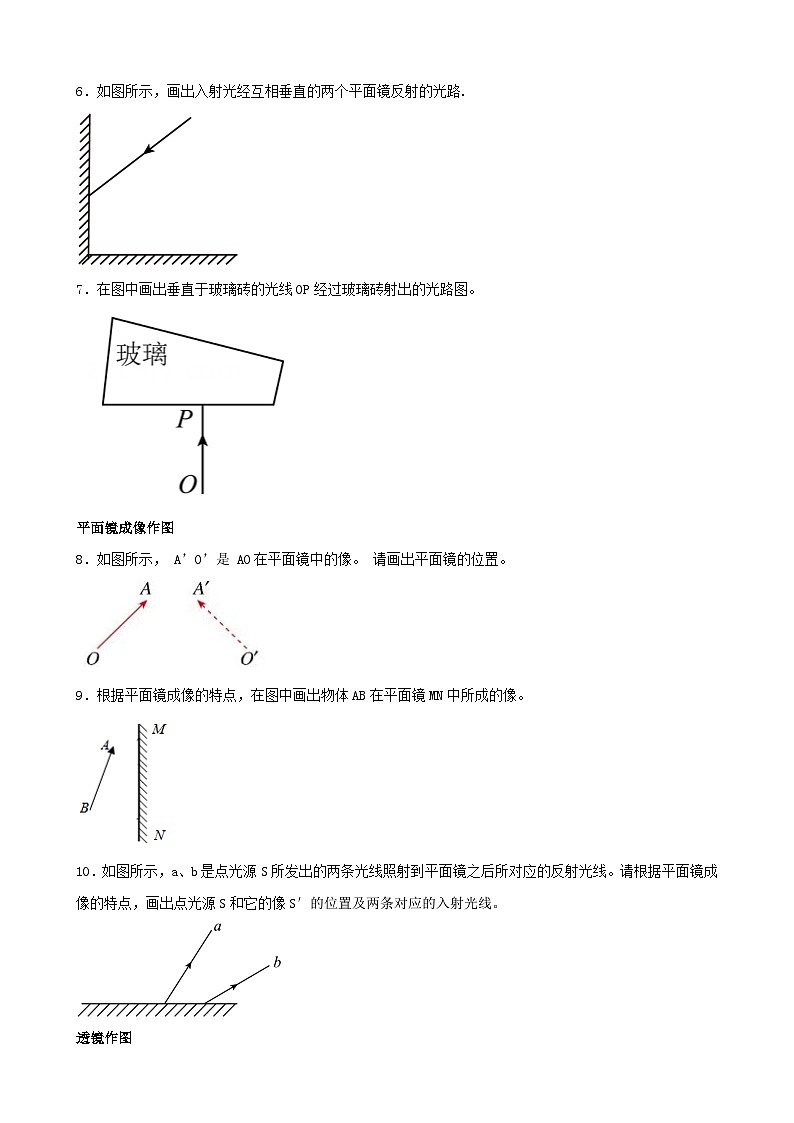

6．如图所示，画出入射光经互相垂直的两个平面镜反射的光路.
7．在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图。
平面镜成像作图
8．如图所示， A’O’是 AO在平面镜中的像。 请画出平面镜的位置。
9．根据平面镜成像的特点，在图中画出物体AB在平面镜MN中所成的像。
10．如图所示，a、b是点光源S所发出的两条光线照射到平面镜之后所对应的反射光线。请根据平面镜成像的特点，画出点光源S和它的像S′的位置及两条对应的入射光线。
透镜作图

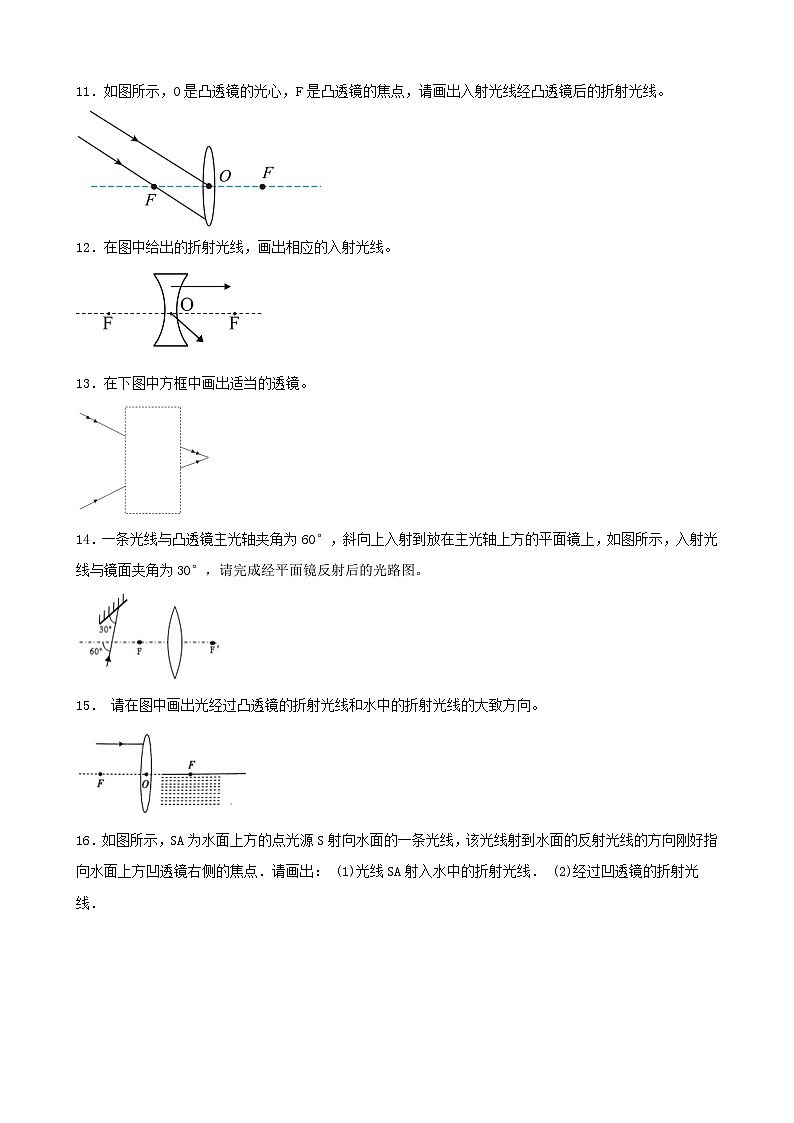

11．如图所示，O是凸透镜的光心，F是凸透镜的焦点，请画出入射光线经凸透镜后的折射光线。
12．在图中给出的折射光线，画出相应的入射光线。
13．在下图中方框中画出适当的透镜。
14．一条光线与凸透镜主光轴夹角为60°，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30°，请完成经平面镜反射后的光路图。
15． 请在图中画出光经过凸透镜的折射光线和水中的折射光线的大致方向。
16．如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点．请画出： (1)光线SA射入水中的折射光线． (2)经过凹透镜的折射光线．
参考答案
1．略
2．略
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．解：如图所示：
14．解：如图所示：
15．
16．解：如图所示：
