【专题】2024年中考物理二轮复习题型专练专题1光学作图

这是一份【专题】2024年中考物理二轮复习题型专练专题1光学作图，共16页。试卷主要包含了作光的反射光路图，平面镜成像的相关作图，作光的折射光路图，光的色散现象，透镜的光路图等内容，欢迎下载使用。

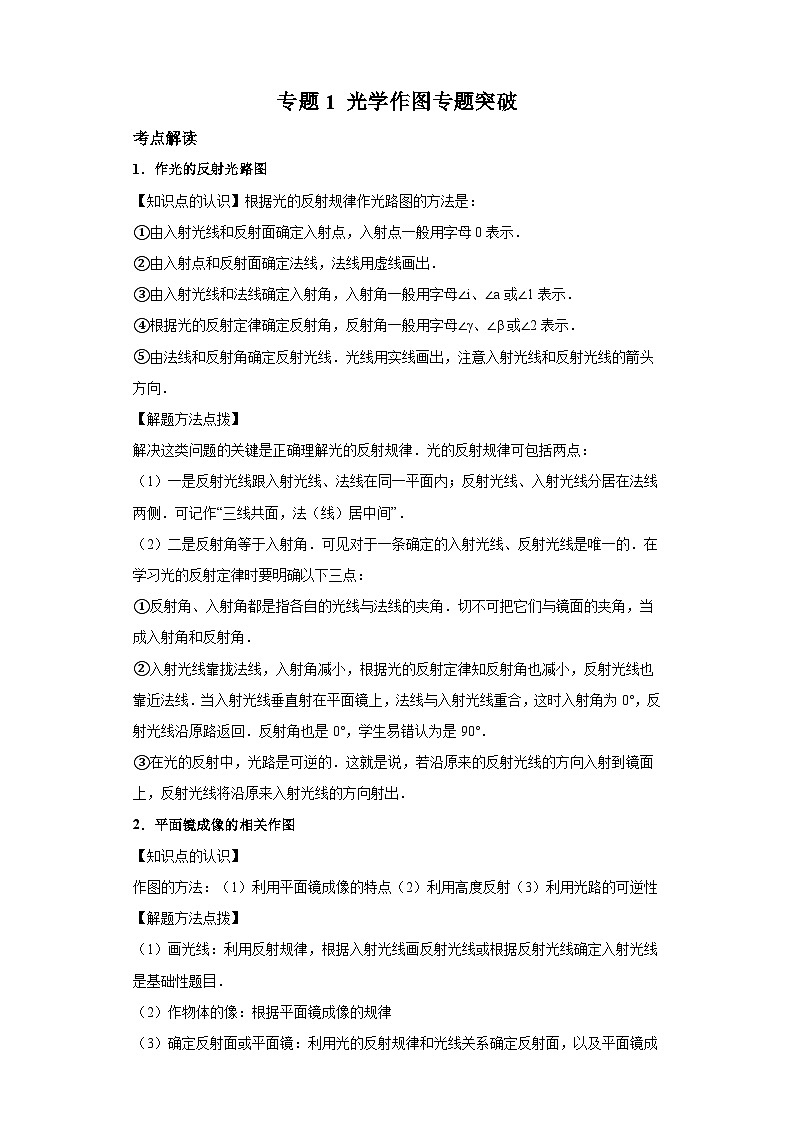

考点解读
1．作光的反射光路图
【知识点的认识】根据光的反射规律作光路图的方法是：
①由入射光线和反射面确定入射点，入射点一般用字母0表示．
②由入射点和反射面确定法线，法线用虚线画出．
③由入射光线和法线确定入射角，入射角一般用字母∠i、∠a或∠1表示．
④根据光的反射定律确定反射角，反射角一般用字母∠γ、∠β或∠2表示．
⑤由法线和反射角确定反射光线．光线用实线画出，注意入射光线和反射光线的箭头方向．
【解题方法点拨】
解决这类问题的关键是正确理解光的反射规律．光的反射规律可包括两点：
（1）一是反射光线跟入射光线、法线在同一平面内；反射光线、入射光线分居在法线两侧．可记作“三线共面，法（线）居中间”．
（2）二是反射角等于入射角．可见对于一条确定的入射光线、反射光线是唯一的．在学习光的反射定律时要明确以下三点：
①反射角、入射角都是指各自的光线与法线的夹角．切不可把它们与镜面的夹角，当成入射角和反射角．
②入射光线靠拢法线，入射角减小，根据光的反射定律知反射角也减小，反射光线也靠近法线．当入射光线垂直射在平面镜上，法线与入射光线重合，这时入射角为0°，反射光线沿原路返回．反射角也是0°，学生易错认为是90°．
③在光的反射中，光路是可逆的．这就是说，若沿原来的反射光线的方向入射到镜面上，反射光线将沿原来入射光线的方向射出．

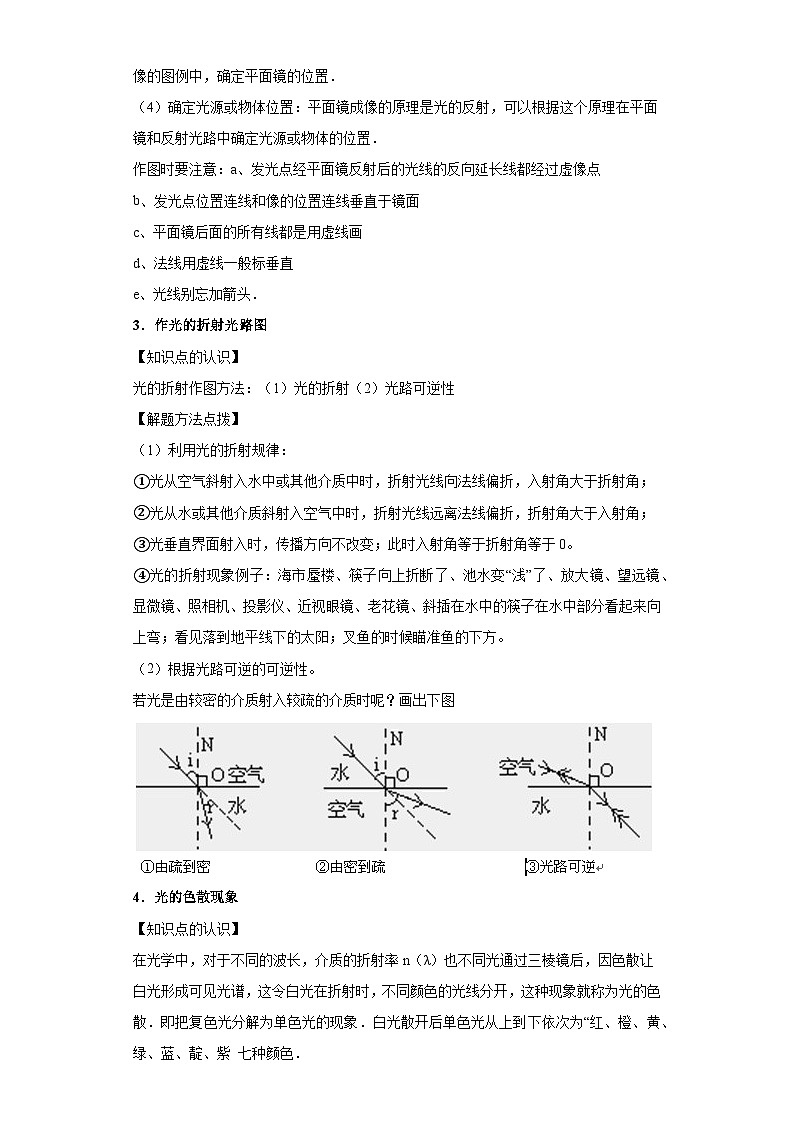

2．平面镜成像的相关作图
【知识点的认识】
作图的方法：（1）利用平面镜成像的特点（2）利用高度反射（3）利用光路的可逆性
【解题方法点拨】
（1）画光线：利用反射规律，根据入射光线画反射光线或根据反射光线确定入射光线是基础性题目．
（2）作物体的像：根据平面镜成像的规律
（3）确定反射面或平面镜：利用光的反射规律和光线关系确定反射面，以及平面镜成像的图例中，确定平面镜的位置．
（4）确定光源或物体位置：平面镜成像的原理是光的反射，可以根据这个原理在平面镜和反射光路中确定光源或物体的位置．
作图时要注意：a、发光点经平面镜反射后的光线的反向延长线都经过虚像点
b、发光点位置连线和像的位置连线垂直于镜面
c、平面镜后面的所有线都是用虚线画
d、法线用虚线一般标垂直
e、光线别忘加箭头．
3．作光的折射光路图
【知识点的认识】
光的折射作图方法：（1）光的折射（2）光路可逆性
【解题方法点拨】
（1）利用光的折射规律：
①光从空气斜射入水中或其他介质中时，折射光线向法线偏折，入射角大于折射角；
②光从水或其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角；
③光垂直界面射入时，传播方向不改变；此时入射角等于折射角等于0。
④光的折射现象例子：海市蜃楼、筷子向上折断了、池水变“浅”了、放大镜、望远镜、显微镜、照相机、投影仪、近视眼镜、老花镜、斜插在水中的筷子在水中部分看起来向上弯；看见落到地平线下的太阳；叉鱼的时候瞄准鱼的下方。
（2）根据光路可逆的可逆性。
若光是由较密的介质射入较疏的介质时呢？画出下图
4．光的色散现象
【知识点的认识】

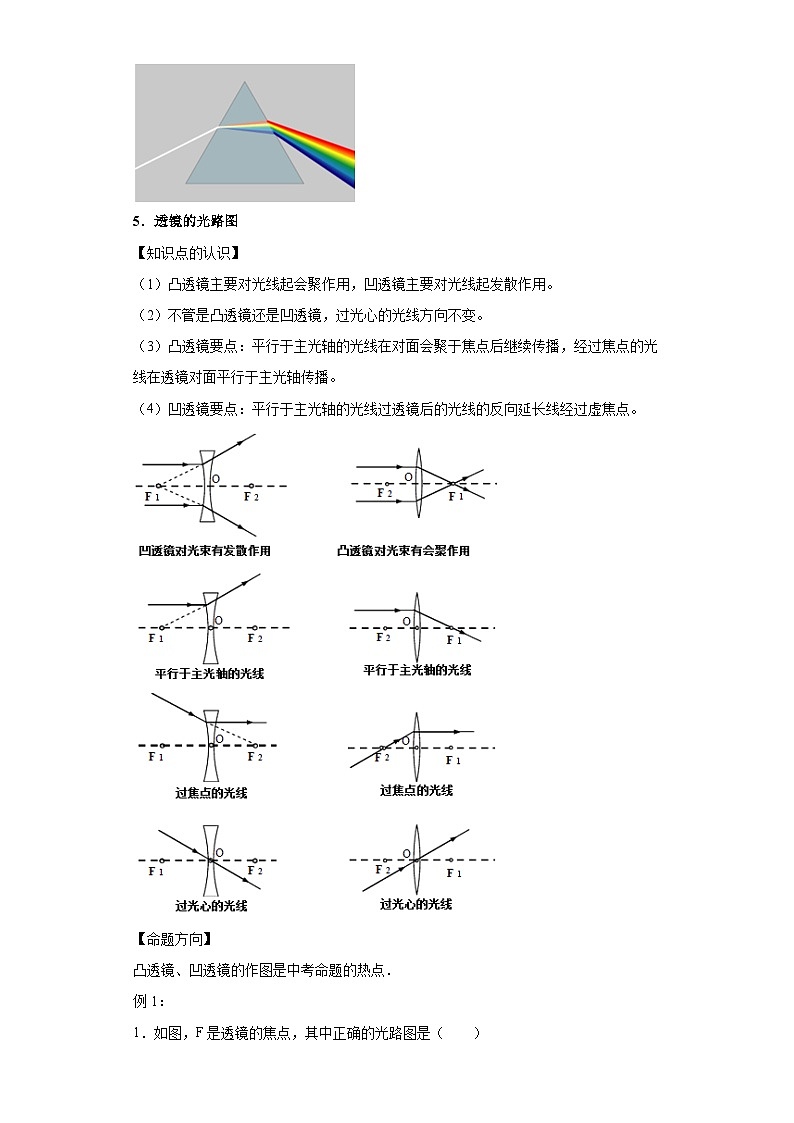

在光学中，对于不同的波长，介质的折射率n（λ）也不同光通过三棱镜后，因色散让白光形成可见光谱，这令白光在折射时，不同颜色的光线分开，这种现象就称为光的色散．即把复色光分解为单色光的现象．白光散开后单色光从上到下依次为“红、橙、黄、绿、蓝、靛、紫 七种颜色．
5．透镜的光路图
【知识点的认识】
（1）凸透镜主要对光线起会聚作用，凹透镜主要对光线起发散作用。
（2）不管是凸透镜还是凹透镜，过光心的光线方向不变。
（3）凸透镜要点：平行于主光轴的光线在对面会聚于焦点后继续传播，经过焦点的光线在透镜对面平行于主光轴传播。
（4）凹透镜要点：平行于主光轴的光线过透镜后的光线的反向延长线经过虚焦点。
【命题方向】
凸透镜、凹透镜的作图是中考命题的热点．
例1：
1．如图，F是透镜的焦点，其中正确的光路图是（ ）
A．B．
C．D．
2．请在图中，画出入射光线经过凸透镜后的折射光线。
考点训练
3．已知光源S发出的两条光线经镜面反射后的反射光线，试画出光源S所在的位置并补充完整光路。

4．图甲是周口龙湖九龙戏水及其倒影的美景。图乙中A点表示“龙首”的位置，请在图乙中画出光从“龙首”经水面反射进入人眼的光路图。
5．如图，是一束光经平面镜反射后的传播路径，请画出平面镜（用“”表示 ）的位置。

6．如图所示，S为发光点，MN为平面镜，请在图中画出：①根据平面镜成像特点，画出点S在平面镜中成的像S'。②画出由S点发出，经平面镜反射后通过P点的光线。
7．如图，作出物体AB在平面镜中所成的像。

8．如图所示，MN是一平面镜，S是一发光点，请根据反射定律（或平面镜成像特点）画出S发出的光线经平面镜反射后通过P点的光路图。
9．古代描述彩虹的诗句很多，如“瀑水喷成虹”“双桥落彩虹”“晴虹桥影出”等。美丽的彩虹是光透过近似球形的小水珠形成的，在图中画出反射光线CD射出水珠的大致折射光线DE，其中法线已经给出。（O点为球形水珠球心）。
10．如图所示是一块玻璃砖的截面，该截面有四分之一圆面OAC和一直角三角形OAB组成。一束紫光由P点射向玻璃砖，光线所在的直线过圆面的圆心O点，在AC面上发生折射后，在BC面上发生反射，然后从AB面折射出去。请在图中画出该光线从玻璃砖中射出的大致方向。（保留作图痕迹）
11．池中水面上方有一个发光物体B，水池侧面竖直放置一块平面镜MN，B点发出的光，经平面镜MN反射后恰好射到水面上的P点并进入水中，请画出由B点发出经P点进入水中的光路图。

12．一束白光射向三棱镜，经过三棱镜后在光屏上得到彩色光带，请在图中标注出红光和紫光。
13．小聪看到在水中A处有一条鱼，但鱼的实际位置在B处，如图所示。请在图中画出小聪看到鱼的光路图（画出经过O点的光路即可）。

14．画出如图中的入射光线。
15．请画出图中入射光线对应的折射光线。
16．如图所示，S表示一个点光源，请在图中标出点光源S经凸透镜折射所成像的位置（用S'表示像），并完成光路图。（其中“↕”表示凸透镜，请保留作图痕迹）
17．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
18．如图所示，O为凸透镜光心，F为凸透镜的焦点，A'B'是物体AB经过凸透镜后所成的像，虚线为凸透镜主轴，请通过作图找到物体AB的位置（保留作图痕迹）。
19．平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S′是光源S在平面镜中的像，请补全光路图。
20．如图所示，光线AB经凸透镜折射后，折射光线BO恰好经过凸透镜另一侧焦点F。再经水平面上的平面镜反射，反射光线为OC。请在图中画出：
（1）入射光线AB；
（2）反射光线OC。

参考答案：
1．C
【详解】A．入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点，故A错误；
B．通过焦点的光线经凸透镜折射后将平行于主光轴，故B错误；
C．平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点，故C正确；
D．凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故D错误。
故选C。
2．
【详解】平行于主光轴的光线经过凸透镜后会经过焦点，如图所示
3．
【详解】首先反向延长两条反射光线交于一点即像点S′，然后作出像点关于镜面的对称点即光源S，然后完成光路。如图所示：

4．
【详解】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出龙首的像的位置，连接人的眼睛和，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
5．
【详解】由光反射定律知，反射角等于入射角，所以先作出反射光线与入射光线的夹角的平分线，即法线，然后再过入射点作这个角平分线的垂线即镜面，如图所示：

6．
【详解】作出发光点S关于平面镜的对称点，即为像点S′，连接S′P点交平面镜于点O，O为反射点（入射点），沿OP画出反射光线，连接SO画出入射光线，如图所示：
7．
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物AB在平面镜中所成的像，如图所示：

8．
【详解】根据平面镜成像时像与物的对称性，画出发光点S的像S′，然后连接S′P画出反射光线，这样S′P与平面镜有一个交点，此交点即为入射点O，再连接S与入射点O画出入射光线。注意标上箭头表示光的传播方向。如图所示：
9．
【详解】当光从水珠斜射入空气中时，折射光线将向远离法线的方向偏折，即折射角大于入射角，如下图所示：
10．
【详解】因为光线沿半径方向射入，由于半径与球面垂直，光的传播方向不变，所以入射光线过球心O，O点为入射点。过O点作玻璃砖下表面垂线即法线，在BC面上发生反射，根据光的反射定律作出反射光线；该反射光线再由玻璃射向AB面，从AB面折射出去，在其入射点作法线，折射角大于入射角，折射光线更远离法线。如图所示：
11．
【详解】过镜面作出点B的对称点B′，即为点光源B在平面镜中的像，连接B′P与镜面交于O点，即为入射点（反射点），连接BO就得到入射光线，OP为反射光线，过点P作法线，根据光的折射规律：光从空气中射入水中，折射角小于入射角，作出折射光线PC，如下图所示：

12．
【详解】白色光经过三棱镜后产生色散现象，在光屏由下至上依次为红、橙、黄、绿、蓝、靛、紫。由于紫光的偏折最大；红光的偏折程度最小。故折射后上端处为红光，下端处是紫光，如图所示：
13．
【详解】水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，直接连接眼睛与A，与水面的交点即为入射点；连接B和入射点即为入射光线，如下图所示：

14．
【详解】平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过另一侧的焦点，如图所示：
15．见解析
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过凸透镜光心的光线传播方向不改变。如图所示
16．
【详解】过凸透镜光心的光线传播方向不变，平行于凸透镜主光轴的光线经凸透镜折射后过凸透镜另一侧的焦点，两条折射光线的交点，为像S′的位置，如下图所示：
17．
【详解】过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，作图如下：
18．
【详解】过A'点画出平行于主光轴的光线的折射光线，则入射光线过左边的焦点，画出过光心的光线的传播方向不变，两条入射光线的交点即为物体上端A点所在位置，根据凸透镜成像规律，B点应在主光轴上，物体AB垂直于主光轴，如图所示：
19．
【详解】画出像S′关于镜面的对称点S，即为光源S的位置；连接S′a，可得ab的入射光线；与平面镜的交点为在平面镜上的入射点O，连接SO可得入射到平面镜上的入射光线，如图所示：
20．
【详解】（1）图中画的是一条折射光线，过焦点，因平行于主光轴的光线经凸透镜折射后折射光线通过焦点，所以对应的入射光线AB应与主光轴平行。
（2）首先过入射点画出法线，法线与镜面垂直（虚线），然后根据反射角等于入射角画出反射光线OC，如图所示：
