2022年中考物理复习光学作图微专题（二）

2022年中考物理光学作图微专题（二）

1．作出图中物体AB在平面镜中的像。

2．如图所示，请利用平面镜成像的特点，根据物体AB在平面镜中所成的像A′B′，在图中画出物体AB的位置，保留作图痕迹。

3．图中AB是物体AB在平面镜中的像，请根据平面镜成像的特点作出平面镜。

4．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点M。请画出光源Q在平面镜中的像Q'的位置和在墙上显示的光点M的位置。

5．如图是同一发光点发出的两条光线经平面镜反射后的反射光线，请利用平面镜成像特点确定发光点S的位置，并完成光路图。

6．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。

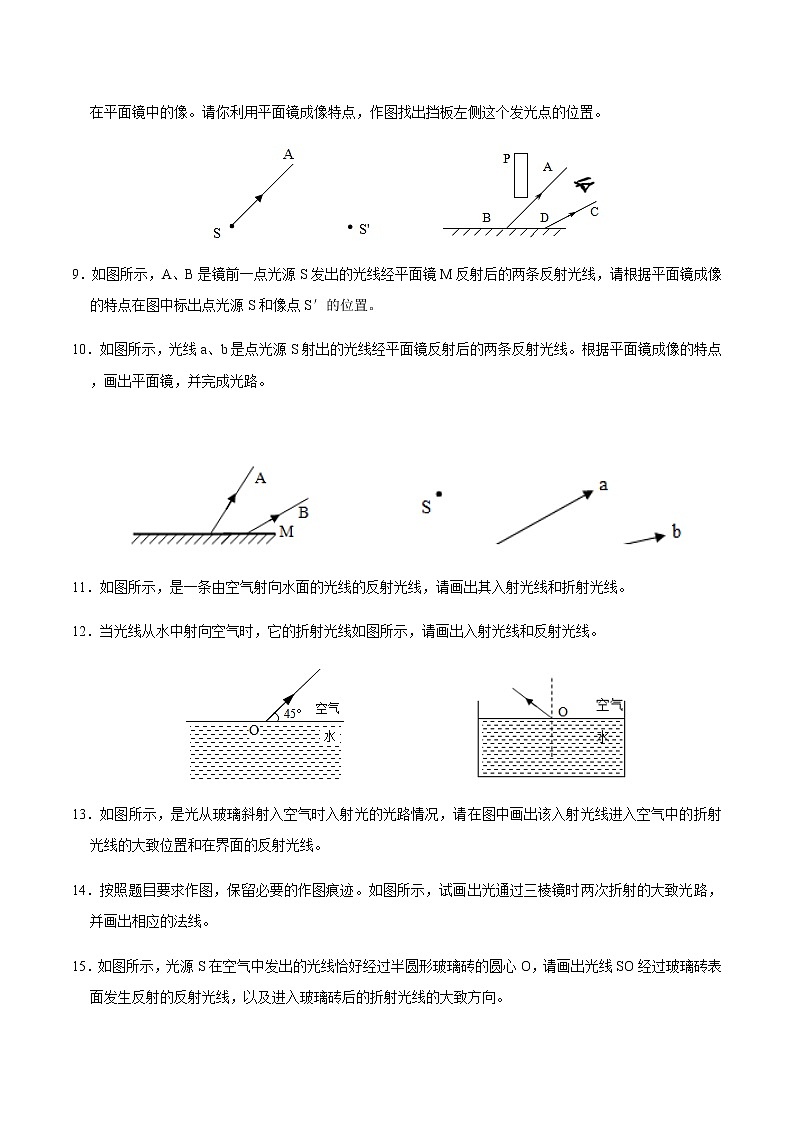

7．如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光。请画出SA经平面镜反射后的光路图。

8．如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。请你利用平面镜成像特点，作图找出挡板左侧这个发光点的位置。

9．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。

10．如图所示，光线a、b是点光源S射出的光线经平面镜反射后的两条反射光线。根据平面镜成像的特点，画出平面镜，并完成光路。

11．如图所示，是一条由空气射向水面的光线的反射光线，请画出其入射光线和折射光线。

12．当光线从水中射向空气时，它的折射光线如图所示，请画出入射光线和反射光线。

13．如图所示，是光从玻璃斜射入空气时入射光的光路情况，请在图中画出该入射光线进入空气中的折射光线的大致位置和在界面的反射光线。

14．按照题目要求作图，保留必要的作图痕迹。如图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线。

15．如图所示，光源S在空气中发出的光线恰好经过半圆形玻璃砖的圆心O，请画出光线SO经过玻璃砖表面发生反射的反射光线，以及进入玻璃砖后的折射光线的大致方向。

16．如图，某人在空气中的A点看到水中物体S的像在S′处，画出一束从S点发出，经水面折射后过A点的光路图。

17．如图所示，装有水的杯子底部A处有一枚硬币，眼睛在B处看到硬币的像在A'处，请在图中画出人眼看到硬币的光路图。

18．小明（O点）在平静的湖面上看见树上的小鸟恰好“落”水中的鱼（B点）身上，试确定鱼的实际位置（C点）、小鸟的位置（A点）及通过水面上看到小鸟的光路。

19．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
