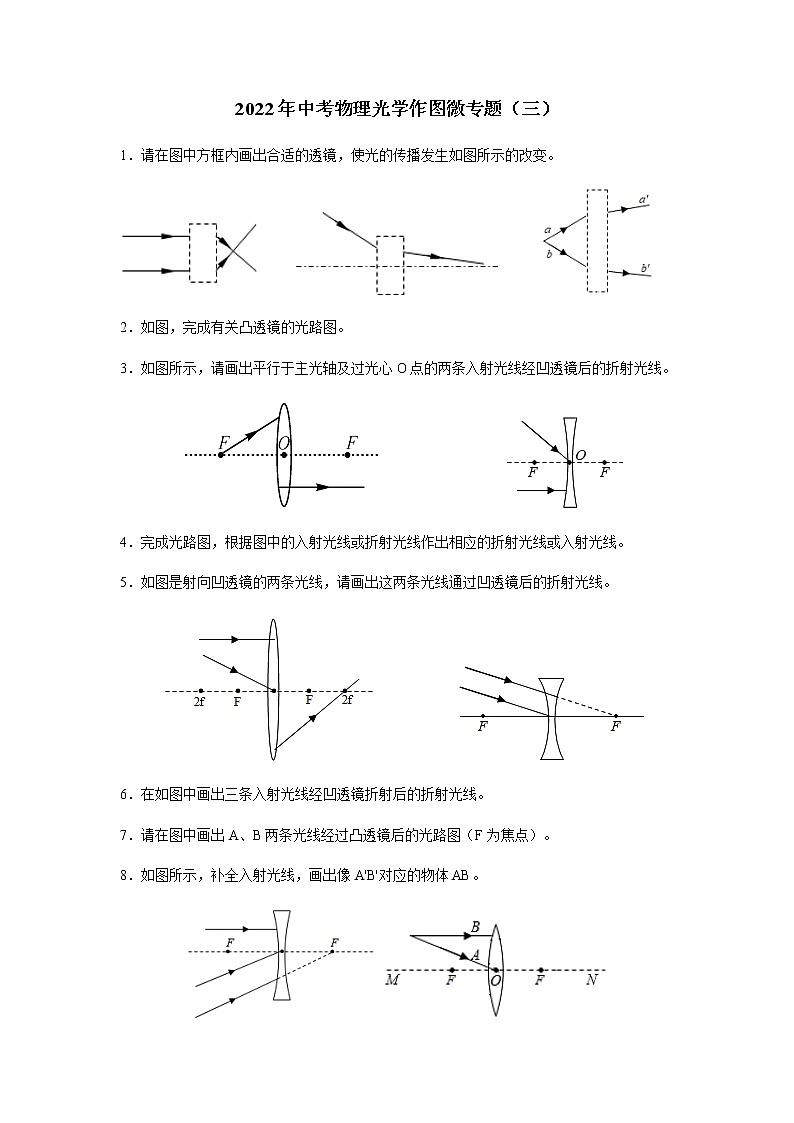

2022年中考物理复习光学作图微专题（三）

2022年中考物理光学作图微专题（三）

1．请在图中方框内画出合适的透镜，使光的传播发生如图所示的改变。

2．如图，完成有关凸透镜的光路图。

3．如图所示，请画出平行于主光轴及过光心O点的两条入射光线经凹透镜后的折射光线。

4．完成光路图，根据图中的入射光线或折射光线作出相应的折射光线或入射光线。

5．如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线。

6．在如图中画出三条入射光线经凹透镜折射后的折射光线。

7．请在图中画出A、B两条光线经过凸透镜后的光路图（F为焦点）。

8．如图所示，补全入射光线，画出像A'B'对应的物体AB。

9．如图所示，一个凸透镜立于水槽上方，主光轴恰与水面平行，现有一束激光平行于主光轴射向凸透镜，经凸透镜折射后进入水中并在水槽底形成一亮点A。请在图中画出：

（1）经凸透镜折射后的光线：（2）进入水中的光线：（3）经水面反射后的光线。

10．如图所示，一凹透镜的主光轴与水面的夹角为45°，请画出一束光线经过透镜后进入水中的传播路径。

11．如图所示，请作出凸透镜的入射光线和进入水中的折射光线。

12．有一点光源S，它发出的一条光线经平面镜反射后，反射光线为a，如图，同时点光源S在平面镜中的像与凸透镜的焦点F重合，请在图中画出：①凸透镜的焦点F；②点光源S的位置；③光线a经过凸透镜后的折射光线。

13．如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

14．如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F．S′是光源S在平面镜中的像。请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。

15．如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。

16．如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。

17．请在图中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
