2022中考物理复习专题：光学作图题（易错型）

这是一份2022中考物理复习专题：光学作图题（易错型），共10页。试卷主要包含了 如图是投影仪的简化结构图， 如图，点光源S位于凸透镜一侧等内容，欢迎下载使用。

考点：本套试题主要考察光的折射和透镜成像及其应用作图。
考频：★★★★☆☆ 难度：★★★★★☆

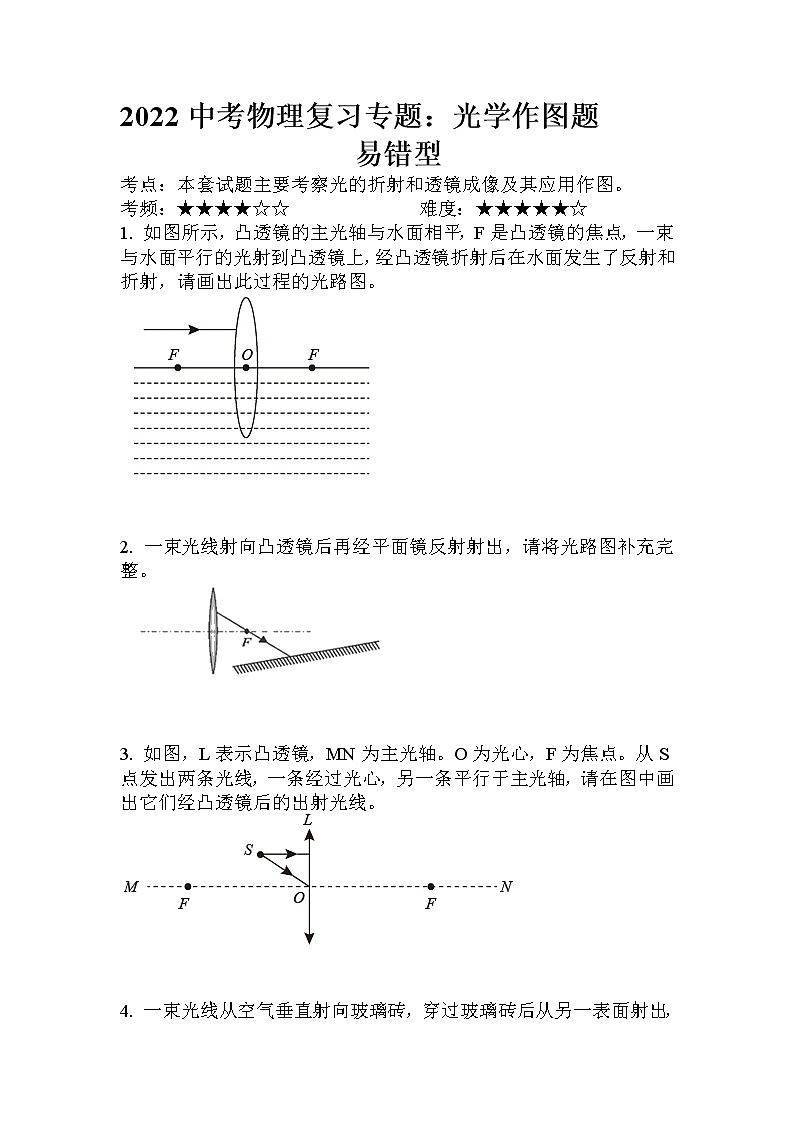

1. 如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
2. 一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
3. 如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线。

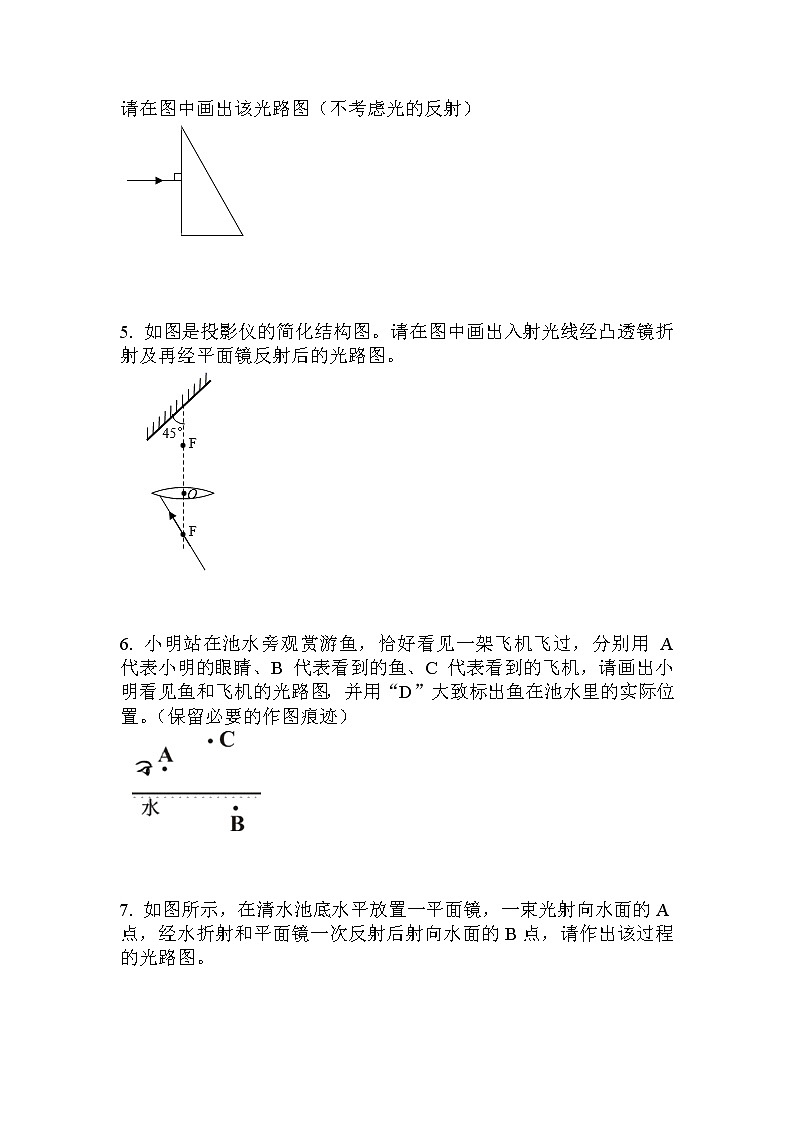

4. 一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）
5. 如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
6. 小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
7. 如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

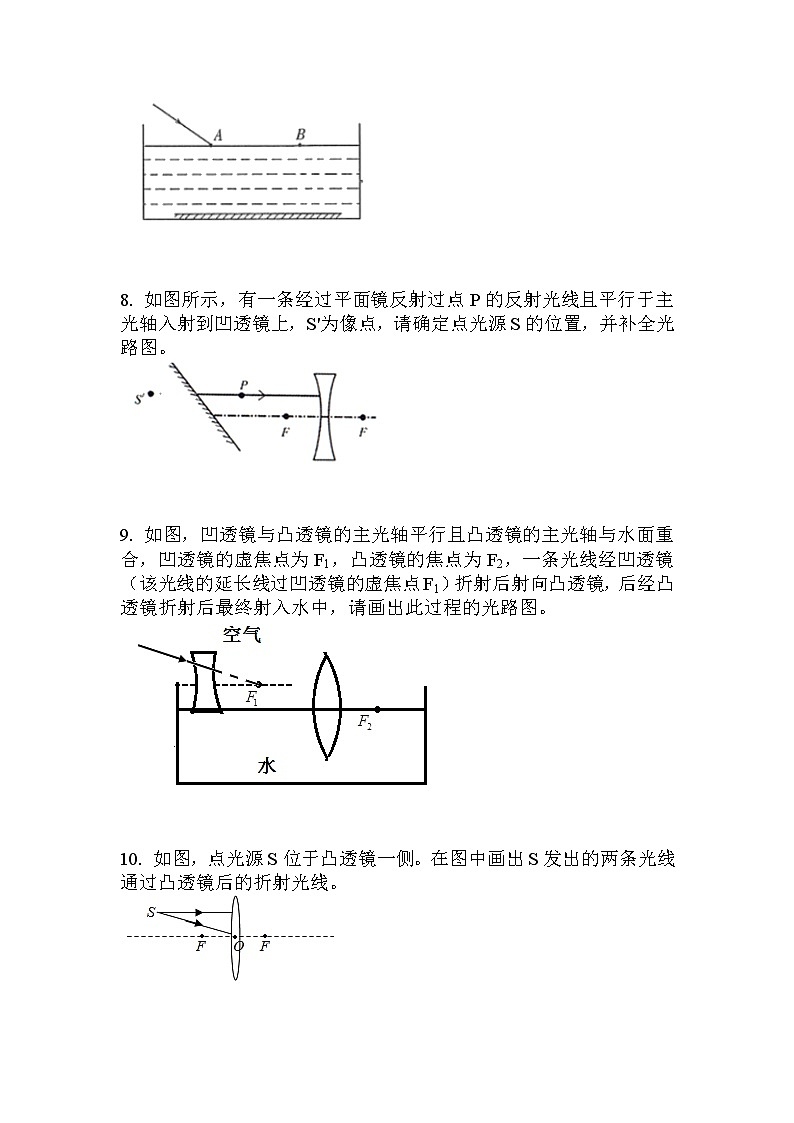

8. 如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。
9. 如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
10. 如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
11. 一束光线射向凸透镜，请补充完整这束光线通过凸透镜的光路图。
12. 如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像。
13. 如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。
14. 如图所示， S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
⑴S点发出的入射光线；
⑵经平面镜的反射光线；
⑶凸透镜左侧焦点F的位置。
15. 如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出点光源S，并完成光路图。
16. 已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．
17. 如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．
18. 海上有风时，海面出现波浪，某区域海面呈圆弧形，O为圆心，圆弧形海面正下方的水中有一条鱼（用箭头AB表示），如图所示．此时，从圆弧形海面上方看到了水中的这条“鱼”．看到的“鱼”是鱼的缩小的虚像，请分析说明其原因．（注：可以在图上画光路图，以辅助说明）
