人教版九年级全册第4节 变阻器习题

这是一份人教版九年级全册第4节 变阻器习题，共5页。

1．关于如图所示的滑动变阻器，下列说法不正确的是( )
A. 通过改变接入电路的电阻丝的长度来改变电阻
B．“50Ω”表示可接入电路的最大阻值为50Ω
C．“1.2A”表示允许通过的最大电流为1.2A
D．使用时可选择任何两个接线柱接入电路
2．如图是滑动变阻器四种接入电路的情形，滑片P向左移动时，连入电路中的电阻变大的是( )
3. 下列家用电器中，不是使用变阻器的是( )
A．台灯上调灯光亮暗程度的旋钮 B．电脑的音箱上调节音量的旋钮
C．随身听上调节音量的旋钮 D．电视上调节频道的按钮
4. 如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是( )
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
5. 日常生活中，变阻器有着广泛的应用，下列没有应用滑动变阻器的是( )
A. 调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置

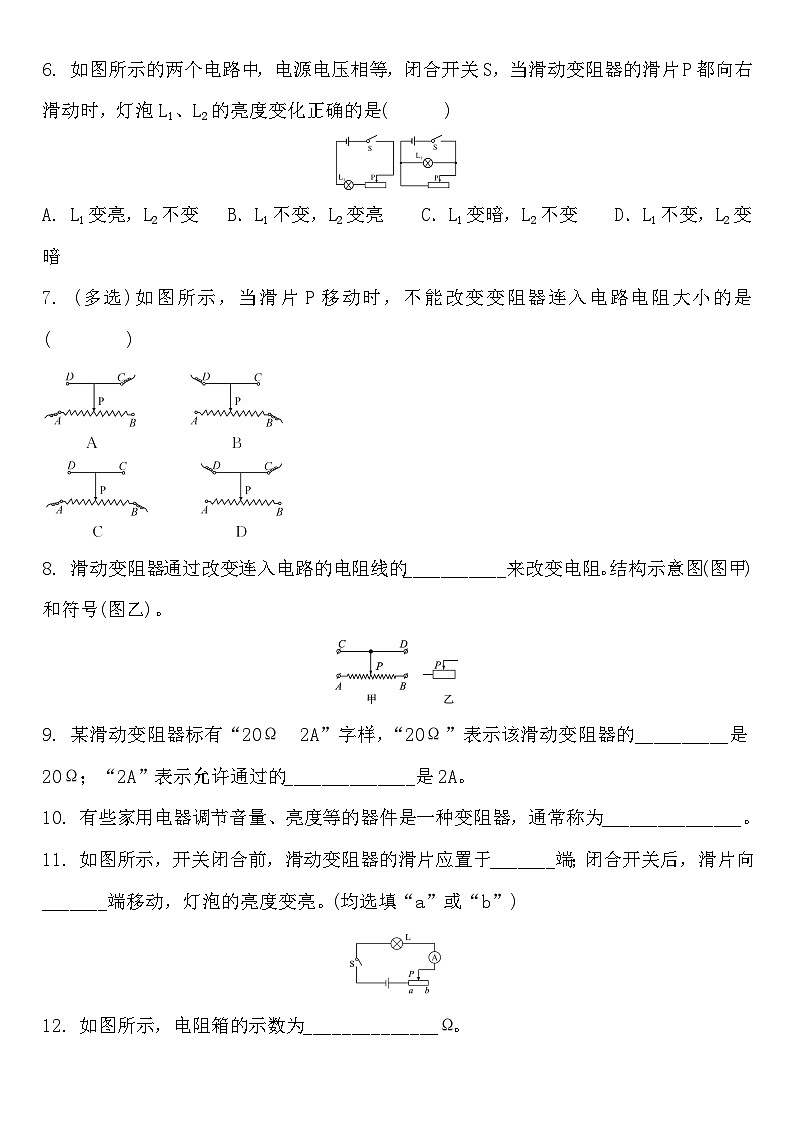

6. 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是( )
A. L1变亮，L2不变 B．L1不变，L2变亮 C．L1变暗，L2不变 D．L1不变，L2变暗
7. (多选)如图所示，当滑片P移动时，不能改变变阻器连入电路电阻大小的是( )
8. 滑动变阻器通过改变连入电路的电阻线的___________来改变电阻。结构示意图(图甲)和符号(图乙)。
9. 某滑动变阻器标有“20Ω 2A”字样，“20Ω”表示该滑动变阻器的__________是20Ω；“2A”表示允许通过的______________是2A。
10. 有些家用电器调节音量、亮度等的器件是一种变阻器，通常称为_______________。
11. 如图所示，开关闭合前，滑动变阻器的滑片应置于_______端；闭合开关后，滑片向_______端移动，灯泡的亮度变亮。(均选填“a”或“b”)
12. 如图所示，电阻箱的示数为______________Ω。
13. 如图所示是插入式电阻箱的结构示意图，它的最大电阻值是_________Ω，图中A、B两个接线柱之间使用的电阻是______Ω。
14. 如图所示是大型电子地磅的电路图。当称重物时，在压力作用下，滑片P向____端滑动，变阻器连入电路的电阻_______(填“变大”“不变”或“变小”)，电流表(重量表)的示数将________。
15. 如图所示是一位同学设计的风力测定仪，O是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是一段弧形电阻，P点是金属杆与弧形电阻相接触的点。
(1)金属杆OC与弧形电阻AB组合相当于一个_______________。
(2)测风力时，是通过观察______________来知道风力的大小。
(3)如果风力变化不大，现象不明显，你想采取______________________________的措施使现象更明显。
16. 某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
(1)请在虚线框内画出相应的电路图。要求滑动变阻器滑片向左移动时能使灯泡亮度变暗。
(2)开关闭合前，滑动变阻器的滑片P应滑到______(选填“A”或“B”)端。
(3)开始实验后，甲同学发现无论如何移动滑动变阻器滑片P，灯的亮度都不发生变化，而且一直很亮，原因可能是_______________________________________。乙同学发现移动滑动变阻器滑片P时，灯忽亮忽熄，这可能是因为____________________________。
答案：
1-6 DCDAC C
7. CD
8. 长度
9. 最大电阻值 最大电流
10. 电位器
11. b a
12. 2035
13. 15 7
14. 下 变小 变大
15. (1) 滑动变阻器
(2) 灯泡亮度
(3) 在电路中串联一个电流表
16. (1) 如图所示
(2) A
(3) 同时连接了滑动变阻器上面两个接线柱
滑动变阻器滑片接触不良
