初中人教版第十六章 电压 电阻第4节 变阻器当堂检测题

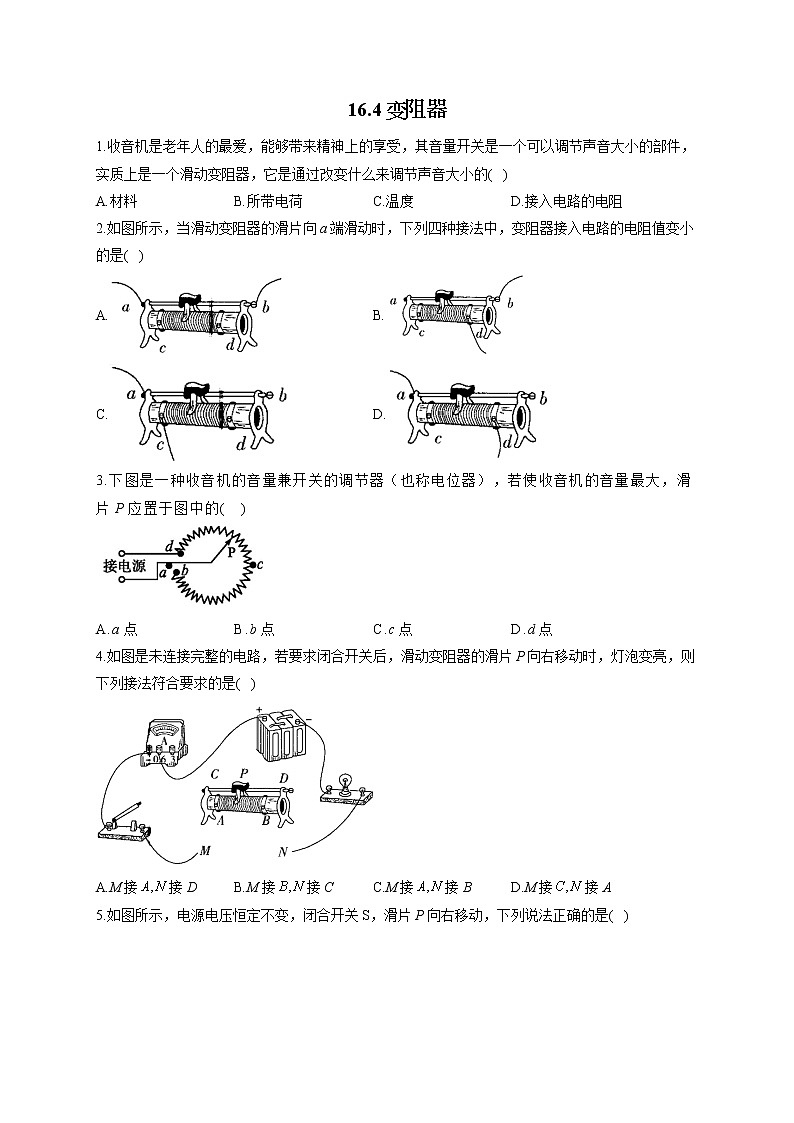

16.4变阻器

1.收音机是老年人的最爱，能够带来精神上的享受，其音量开关是一个可以调节声音大小的部件，实质上是一个滑动变阻器，它是通过改变什么来调节声音大小的(   )

A.材料 B.所带电荷 C.温度 D.接入电路的电阻

2.如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是(   )

A. B.

C. D.

3.下图是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的(   )

A.a点       B.b点      C.c点       D.d点

4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是(   )


A.M接接D B.M接接C  C.M接接B  D.M接接A

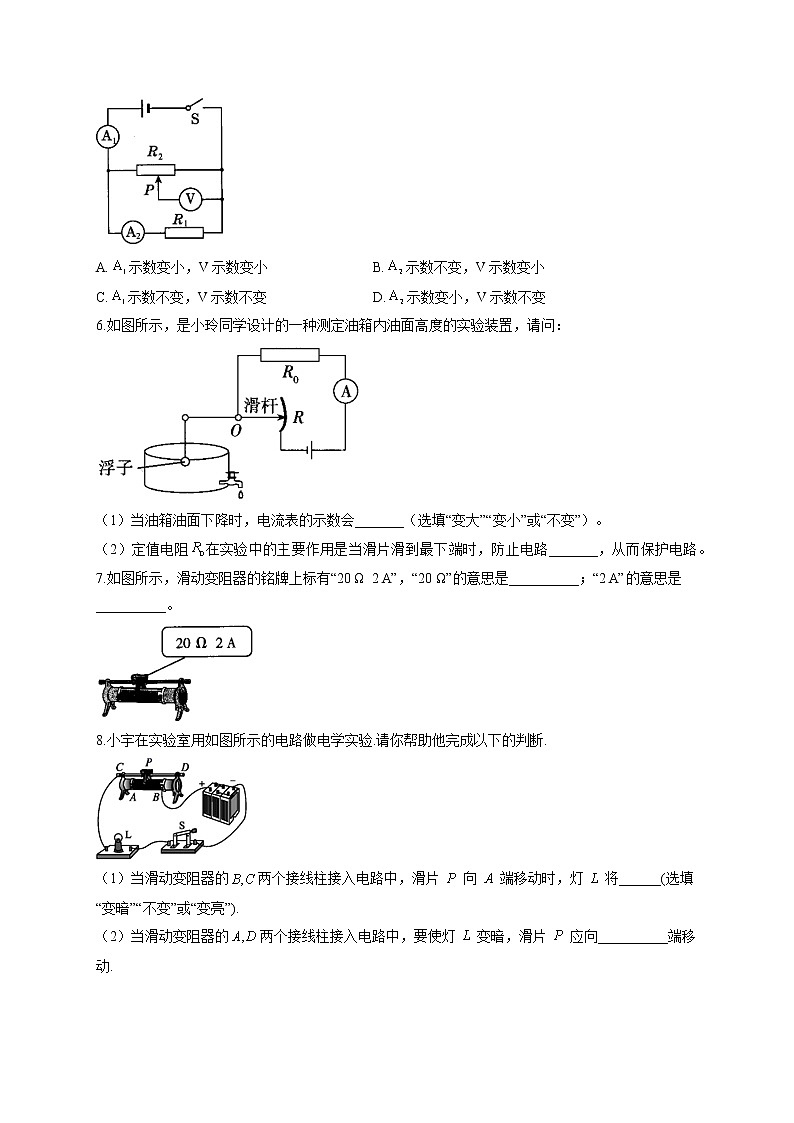

5.如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是(   )


A.示数变小，V示数变小 B.示数不变，V示数变小

C.示数不变，V示数不变 D.示数变小，V示数不变

6.如图所示，是小玲同学设计的一种测定油箱内油面高度的实验装置，请问：


（1）当油箱油面下降时，电流表的示数会_______（选填“变大”“变小”或“不变”）。

（2）定值电阻在实验中的主要作用是当滑片滑到最下端时，防止电路_______，从而保护电路。

7.如图所示，滑动变阻器的铭牌上标有“20 Ω  2 A”，“20 Ω”的意思是__________；“2 A”的意思是__________。


8.小宇在实验室用如图所示的电路做电学实验.请你帮助他完成以下的判断.

（1）当滑动变阻器的两个接线柱接入电路中，滑片向端移动时，灯将______(选填“变暗”“不变”或“变亮”).

（2）当滑动变阻器的两个接线柱接入电路中，要使灯变暗，滑片应向__________端移动.

答案以及解析

1.答案：D

解析：收音机中调节音量的开关实质上是一个滑动变阻器，是靠改变其接入电路中电阻丝的长度来改变其接入电路中电阻大小的，从而改变电路中电流的大小，起到调节声音大小的作用。

2.答案：C

解析：由A图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；由B图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故B不符合题意；由C图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器接入电路的阻值变小，故C符合题意；由D图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故D不符合题意。

3.答案：D

解析：电位器相当于一个滑动变阻器，当滑片P在d点时，滑动变阻器连入的电阻为0，此时电路中电阻最小，电流最大。

4.答案：B

解析：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向右移动时，其接入电路的电阻是减小的，则应是滑片右侧的电阻丝接入电路（即一定要接B接线柱），滑动变阻器应采用“一上一下”的接法。故选B。

5.答案：B

解析：题中滑动变阻器接入的是最大阻值，故当滑片移动时，两电流表的示数均不发生变化。当滑片在最左端时，电压表测的是电源电压；当滑片在最右端时，电压表被短路，其示数为零，可见此过程中电压表的示数在变小。

6.答案：（1）变小

（2）短路

解析：（1）当油箱中的油面下降时，浮子下降，滑片上移，变阻器接入电路中的电阻变大，电流表的示数变小。

（2）若没有定值电阻，当油面上升到一定高度时，滑片滑到最下端，变阻器接入电路的电阻为零，此时会发生电源短路，电流过大，会烧坏电流表和电源，因此需串联定值电阻，即能起到保护电路的作用，防止电路短路。

7.答案：滑动变阻器最大电阻是20 Ω；滑动变阻器允许通过的最大电流是2 A

8.答案：变暗；

解析：（1）当滑动变阻器的两个接线柱接入电路中，连入电路的电阻线是，滑片向端移动时，的长度变长，电阻变大，电路中的电流变小，所以灯将变暗.
（2）当滑动变阻器的两个接线柱接入电路中，连入电路的电阻线是，要使灯变暗，则电路的电阻变大，应使电阻线长度变长，故滑片应向端移动.
