高中物理人教版 (2019)选择性必修 第二册1 认识传感器精品同步训练题

这是一份高中物理人教版 (2019)选择性必修 第二册1 认识传感器精品同步训练题，文件包含51认识传感器-2023-2024学年高二物理备课必备讲义人教2019选择性必修第二册原卷版docx、51认识传感器-2023-2024学年高二物理备课必备讲义人教2019选择性必修第二册解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

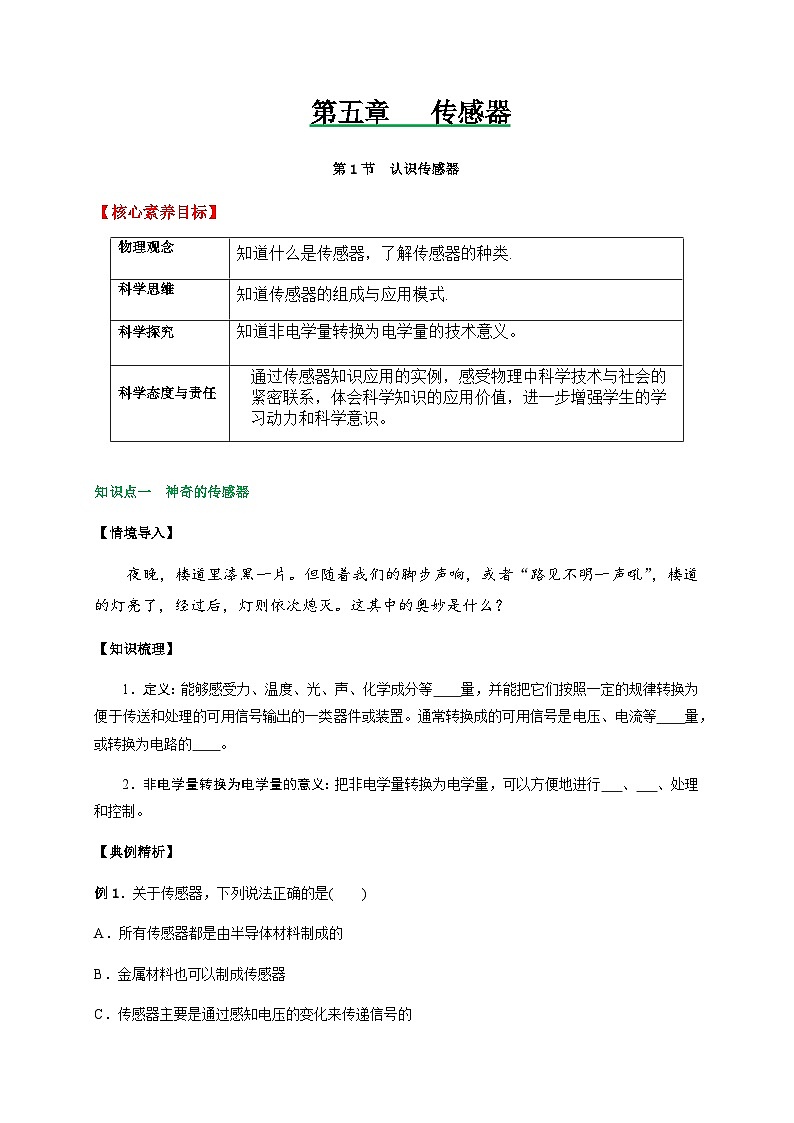

【核心素养目标】
知识点一 神奇的传感器
【情境导入】
夜晚，楼道里漆黑一片。但随着我们的脚步声响，或者“路见不明一声吼”，楼道的灯亮了，经过后，灯则依次熄灭。这其中的奥妙是什么？
【知识梳理】
1．定义：能够感受力、温度、光、声、化学成分等 量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出的一类器件或装置。通常转换成的可用信号是电压、电流等 量，或转换为电路的 。
2．非电学量转换为电学量的意义：把非电学量转换为电学量，可以方便地进行 、 、处理和控制。
【典例精析】
例1．关于传感器，下列说法正确的是( )
A．所有传感器都是由半导体材料制成的
B．金属材料也可以制成传感器
C．传感器主要是通过感知电压的变化来传递信号的
D．水银温度计是一种传感器
知识点二 传感器的种类
【情境导入】
干簧管结构：如图甲所示，玻璃管内封入了两个软磁性材料制成的簧片，接入图乙电路，当条形磁体靠近干簧管时：
(1)会发生什么现象，为什么？
(2)干簧管的作用是什么？
【知识梳理】
1．物理传感器：利用物质的 或物理效应制作而成，如力传感器、磁传感器、声传感器等物理传感器。
2．化学传感器：利用 ，把无机或有机化学物质的成分、浓度等转换为电信号，如离子传感器、气体传感器等化学传感器。
3．生物传感器：利用生物活性物质的选择性来识别和测定生物化学物质，如 、 、细胞传感器等生物传感器。
【典例精析】

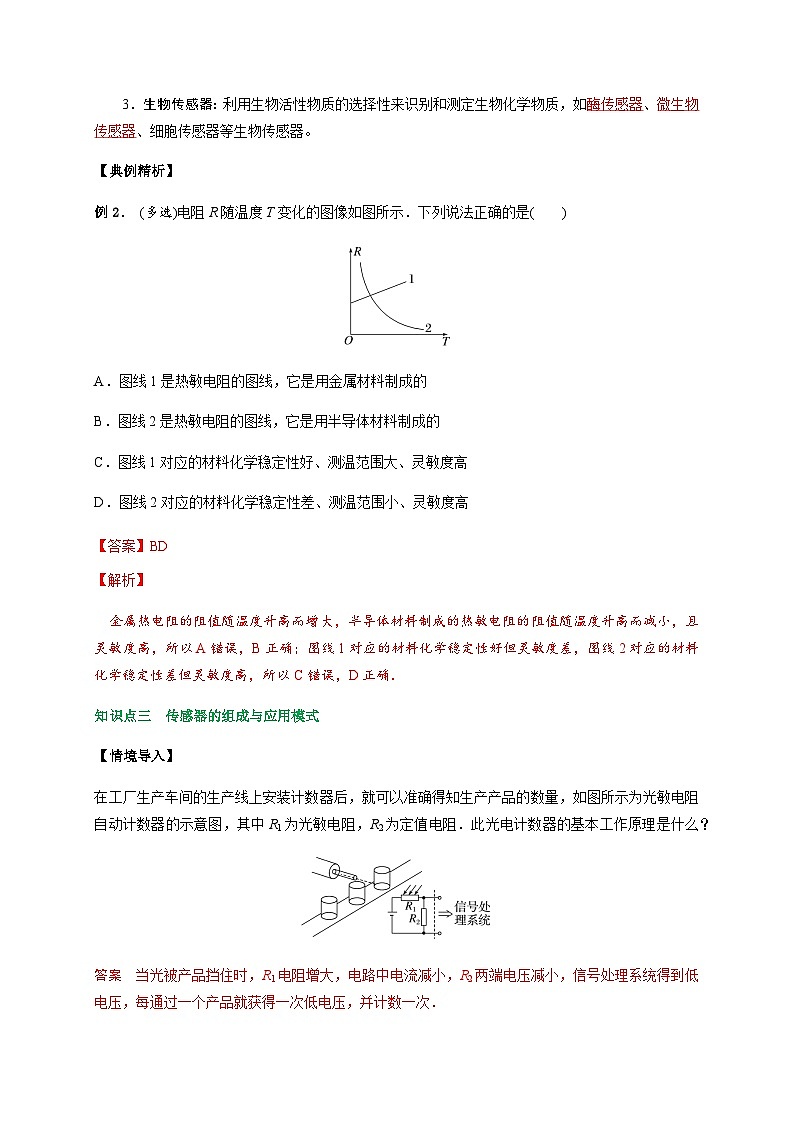

例2． (多选)电阻R随温度T变化的图像如图所示．下列说法正确的是( )
A．图线1是热敏电阻的图线，它是用金属材料制成的
B．图线2是热敏电阻的图线，它是用半导体材料制成的
C．图线1对应的材料化学稳定性好、测温范围大、灵敏度高
D．图线2对应的材料化学稳定性差、测温范围小、灵敏度高

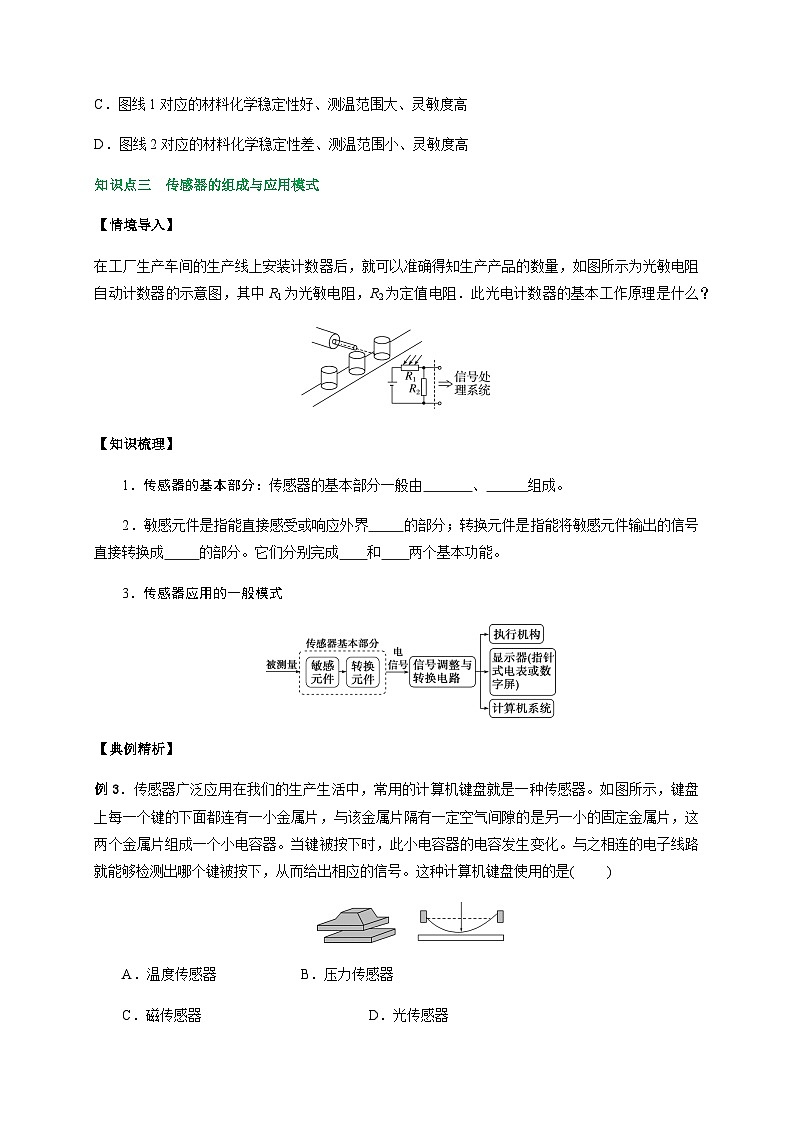

知识点三 传感器的组成与应用模式
【情境导入】
在工厂生产车间的生产线上安装计数器后，就可以准确得知生产产品的数量，如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是什么？
【知识梳理】
1．传感器的基本部分：传感器的基本部分一般由 、 组成。
2．敏感元件是指能直接感受或响应外界 的部分；转换元件是指能将敏感元件输出的信号直接转换成 的部分。它们分别完成 和 两个基本功能。
3．传感器应用的一般模式
【典例精析】
例3．传感器广泛应用在我们的生产生活中，常用的计算机键盘就是一种传感器。如图所示，键盘上每一个键的下面都连有一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两个金属片组成一个小电容器。当键被按下时，此小电容器的电容发生变化。与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。这种计算机键盘使用的是( )
A．温度传感器 B．压力传感器
C．磁传感器 D．光传感器
针对训练
一、单选题
1．电容式传感器实质上是一个可变电容器，当某待测量发生变化时，能引起电容器的电容变化。如图是四个电容式传感器的示意图。下列通过改变电容器两极板正对面积实现信号传递的是（ ）
A．图（a）、图（b）
B．图（b）、图（c）
C．图（c）、图（d）
D．图（a）、图（d）
2．如图甲所示为某同学设计的磁报警装置的示意图。是磁敏电阻，其阻值随磁感应强度变化的图线如图乙所示。和为两个电阻箱，a、b两端接报警器，当电压增大到某一值时，会触发报警器报警。下列说法正确的是（ ）
A．当处的磁场增强时，电流表示数增大
B．当处的磁场增强时，a、b两端的电压减小
C．增大的阻值，更容易触发报警器报警
D．增大的阻值，更容易触发报警器报警
3．电梯超载时会自动报警，它用到的传感器和下列哪个装置用到的传感器相同（ ）
A．红外报警装置B．门窗防盗报警装置
C．电子自动称重装置D．湿手自动烘干装置
4．抗疫期间，志愿者使用的电子测温枪通过非接触的方式感应人体的体温以此来排查病毒的疑似感染病例。这种体温枪利用的电磁波是（ ）
A．X射线B．紫外线C．红外线D．γ射线
5．传感器是采集信息的一种重要元件，如图所示是一种电容式压力传感器，当待测压力作用于可动电极时，使它发生形变，从而改变传感器的电容。若流经灵敏电流计的电流方向向左时，指针向右偏。当待测压力突然增大时，下列说法中正确的是（ ）
A．电容器的电容将减小
B．灵敏电流表指针向左偏转
C．点的电势比点的低
D．若电流计示数稳定且不为零，说明压力不再变化
6．利用电磁感应原理工作的是（ ）
A．动圈式扬声器B．磁电式仪表C．发电机D．电磁炮
7．据统计交通事故逐年增加，造成交通事故的一个主要原因就是酒后驾驶，“严查酒驾”成为全国交通部门的一项重要任务。酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器，它的主要元件是由二氧化锡半导体制成的酒精气体传感器，该传感器的电阻随酒精气体浓度的变化而变化。在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比，则以下说法正确的是（ ）
A．U越大，表示c越小
B．U越大，表示c越大
C．检测到驾驶员喝了酒时，U的示数变小
D．U越大，表示检测到驾驶员喝酒越少
8．教材中测量小车从固定斜面下滑到某位置的瞬时速度所用到的传感器是（ ）
A．力传感器B．光电门传感器C．位移传感器D．电流传感器
9．现代大部分复印机的核心部件是有机光导体鼓，它是一个金属圆柱，表面涂覆有机光导体（OPC）。没有光照时，OPC是绝缘体，受到光照时变成导体。复印机复印的工作过程如图所示。下列关于这类复印机的说法不正确的是（ ）
A．这种复印机应用了静电吸附
B．OPC是一种光敏半导体材料
C．在显影过程中，墨粉飞向OPC时做匀变速运动
D．光照会激发OPC中受束缚的电子从而导电，因此入射光需大于一定的频率
10．在一些机场、车站、饭店的洗手间通常都装有自动热风干手器。人们洗于后将湿手靠近干手器，机内传感器发出感应信号，使干手器工作吹出“热风”，将湿手烘干（如图所示）。自动热风干手器之所以能实现这种自动控制，主要是由于湿手靠近它时（ ）
A．改变了传感器附近的湿度B．改变了传感器附近的温度
C．改变了传感器的电容D．改变了传感器的电阻
11．全自动洗衣机设有多段式水位自动感应装置，该装置实际上就是传感器把压力信号转化为电信号的过程。下列属于这类传感器的是（ ）
A．红外报警装置
B．门窗防盗报警装置
C．电子秤中的电阻应变片
D．洗手后将湿手靠近会有热空气喷出的自动干手机
12．某加速度计工作原理如图所示，滑块可以在光滑的框架中平移，滑块两侧用两劲度系数相同的轻弹簧与框架连接，R为滑动变阻器，其滑动片与滑块固定连接；两个电池的电动势均恒为E，内阻不计。按图连接电路后，电压表指针的零点位于表盘中央，此时两弹簧均为原长，滑动片恰好在变阻器的中间位置。已知滑动片与滑动变阻器任一端之间的电阻值都与其到这端的距离成正比，当a端的电势高于b端时电压表的指针向零点右侧偏转。若将电压表的表盘换成直接表示加速度大小及方向的刻度盘，并将此加速度计按图示方式固定在一辆运动的汽车上，汽车沿弹簧方向向前行驶，发现指针向零点左侧偏转。下列说法正确的是（ ）
A．加速度表盘的刻度非均匀分布，指针向零点左侧偏转说明汽车在加速
B．加速度表盘的刻度非均匀分布，指针向零点左侧偏转说明汽车在减速
C．加速度表盘的刻度均匀分布，指针向零点左侧偏转说明汽车在加速
D．加速度表盘的刻度均匀分布，指针向零点左侧偏转说明汽车在减速
13．社区是疫情联防联控的第一线，为了严防死守“最后一公里”，某小区门口新增了AI人脸识别机。当有人进入“人脸识别区”，大概0.5m处时，摄像机会捕捉面部信息，对其面部特征进行快速核对，判断是否是业主。下列哪一组传感器可实现这一功能（ ）
A．声传感器和压力传感器
B．光传感器和位移传感器
C．速度传感器和温度传感器
D．压力传感器和加速度传感器
二、多选题
14．下列说法正确的是（ ）
A．利用电容传感器可制成麦克风
B．物体受合外力越大，则动量变化越快
C．利用红外传感器可制成商场的自动门
D．牛顿运动定律不适用，则动量守恒定律也不适用
15．传感器在现代生产生活中的应用十分广泛。下列传感器中，输入物理量为温度的是（ ）
A．热敏电阻B．电阻应变片C．金属热电阻D．电容式位移传感器
物理观念
知道什么是传感器，了解传感器的种类.
科学思维
知道传感器的组成与应用模式.
科学探究
知道非电学量转换为电学量的技术意义。
科学态度与责任
通过传感器知识应用的实例，感受物理中科学技术与社会的紧密联系，体会科学知识的应用价值，进一步增强学生的学习动力和科学意识。
