一、单选题

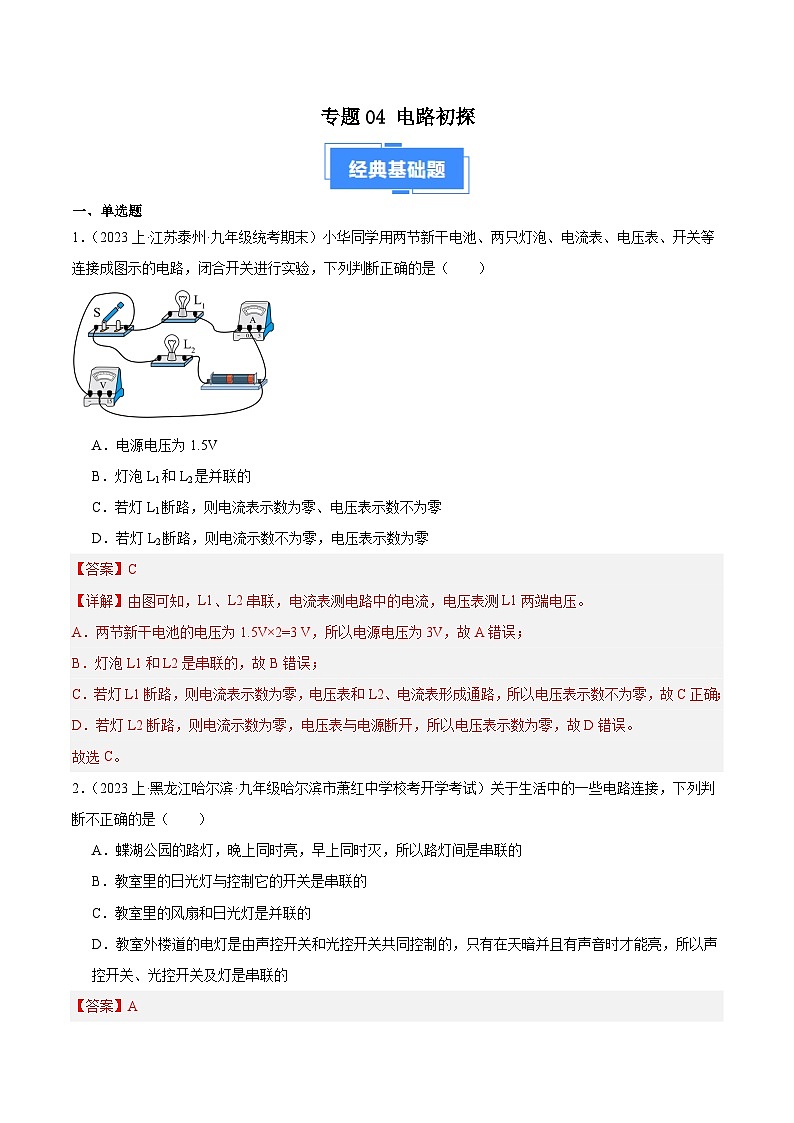

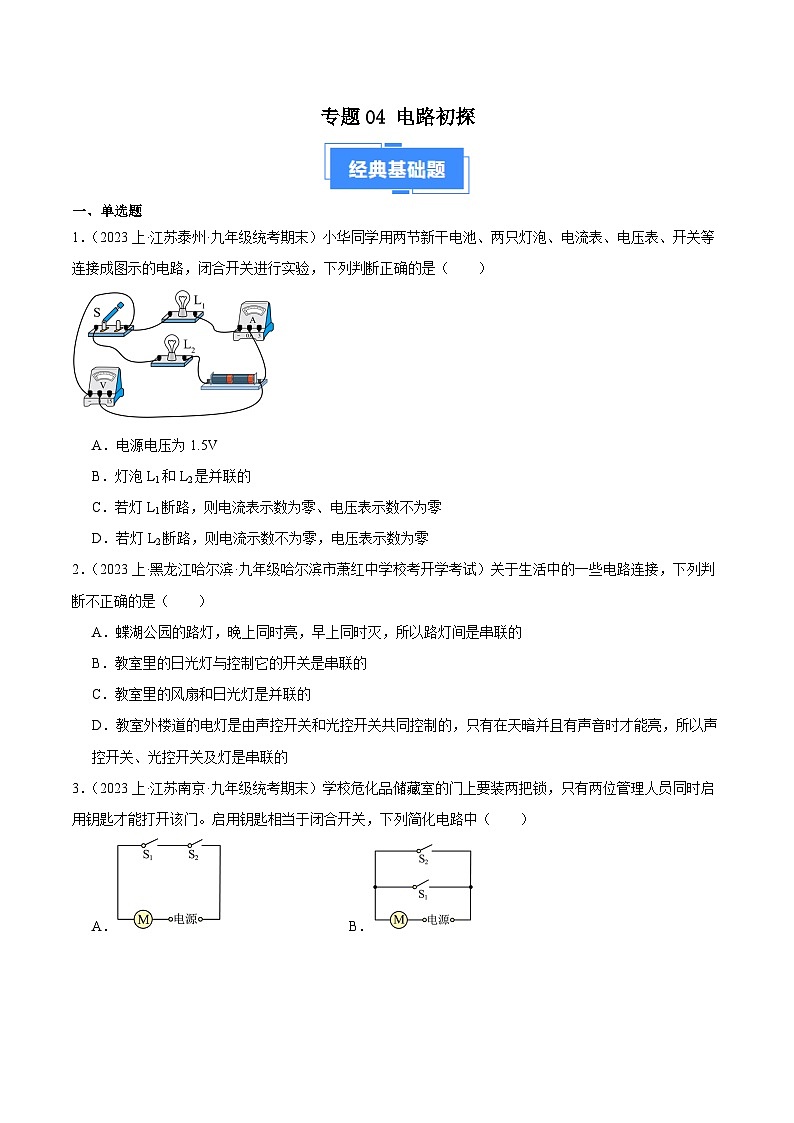

1．（2023上·江苏泰州·九年级统考期末）小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（ ）

A．电源电压为1.5V
B．灯泡L1和L2是并联的
C．若灯L1断路，则电流表示数为零、电压表示数不为零
D．若灯L2断路，则电流示数不为零，电压表示数为零
2．（2023上·黑龙江哈尔滨·九年级哈尔滨市萧红中学校考开学考试）关于生活中的一些电路连接，下列判断不正确的是（ ）
A．蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
B．教室里的日光灯与控制它的开关是串联的
C．教室里的风扇和日光灯是并联的
D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的

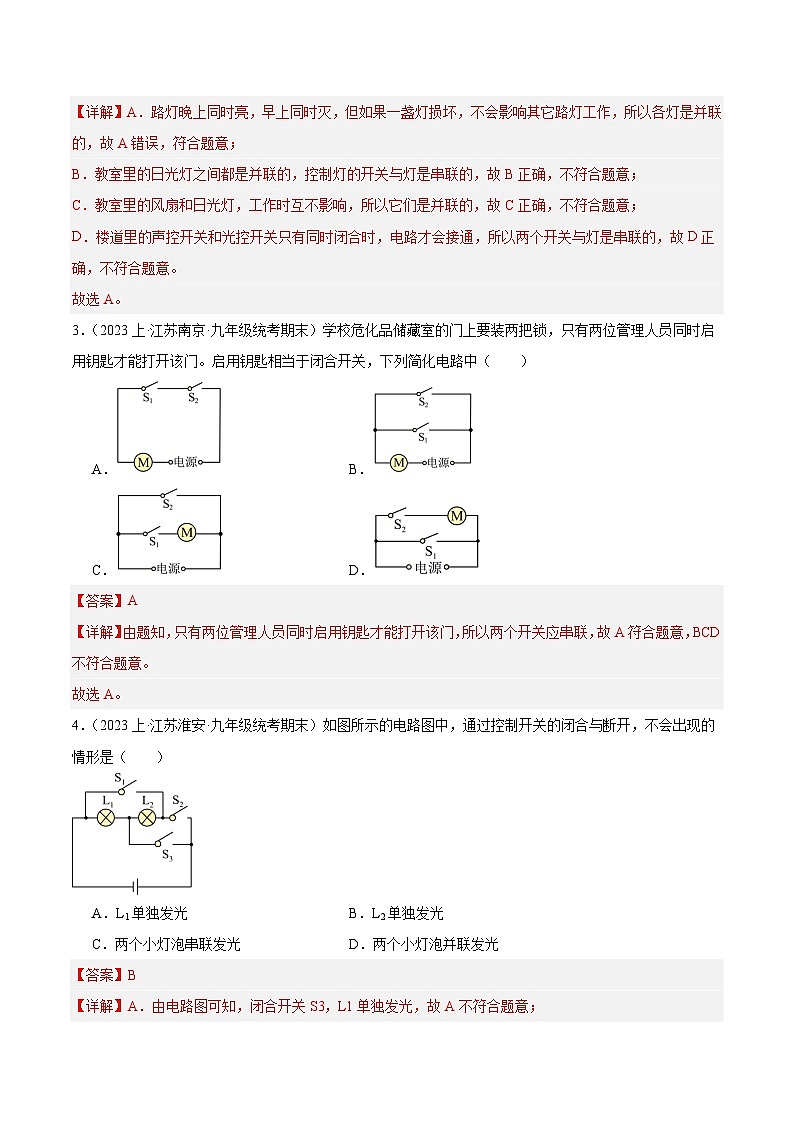

3．（2023上·江苏南京·九年级统考期末）学校危化品储藏室的门上要装两把锁，只有两位管理人员同时启用钥匙才能打开该门。启用钥匙相当于闭合开关，下列简化电路中（ ）
A．B．
C．D．

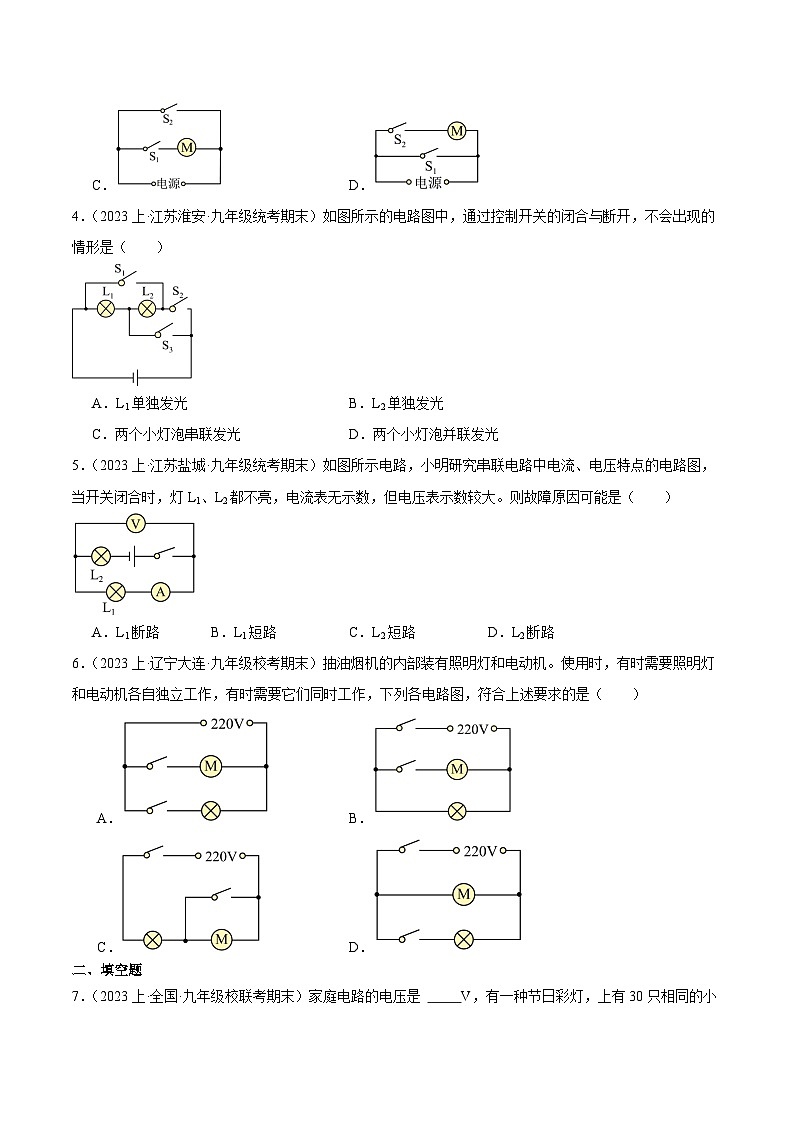

4．（2023上·江苏淮安·九年级统考期末）如图所示的电路图中，通过控制开关的闭合与断开，不会出现的情形是（ ）
A．L1单独发光B．L2单独发光
C．两个小灯泡串联发光D．两个小灯泡并联发光

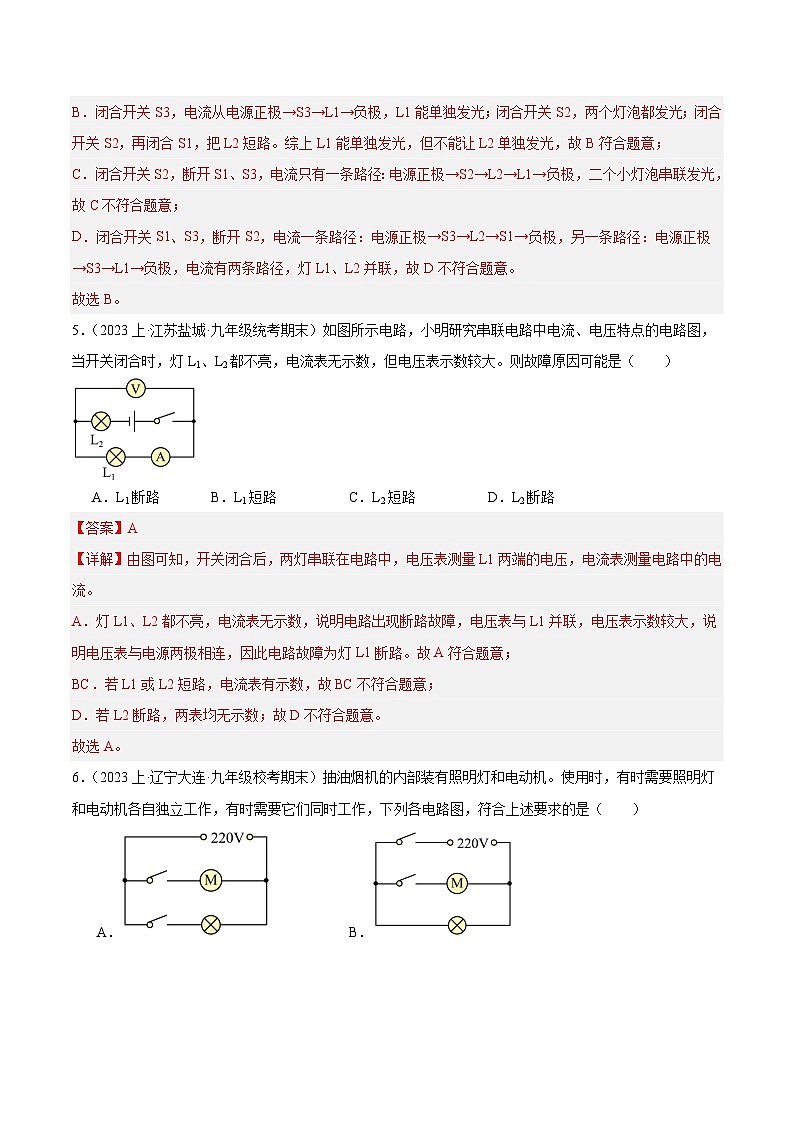

5．（2023上·江苏盐城·九年级统考期末）如图所示电路，小明研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大。则故障原因可能是（ ）
A．L1断路B．L1短路C．L2短路D．L2断路
6．（2023上·辽宁大连·九年级校考期末）抽油烟机的内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作，下列各电路图，符合上述要求的是（ ）
A．B．
C．D．
二、填空题

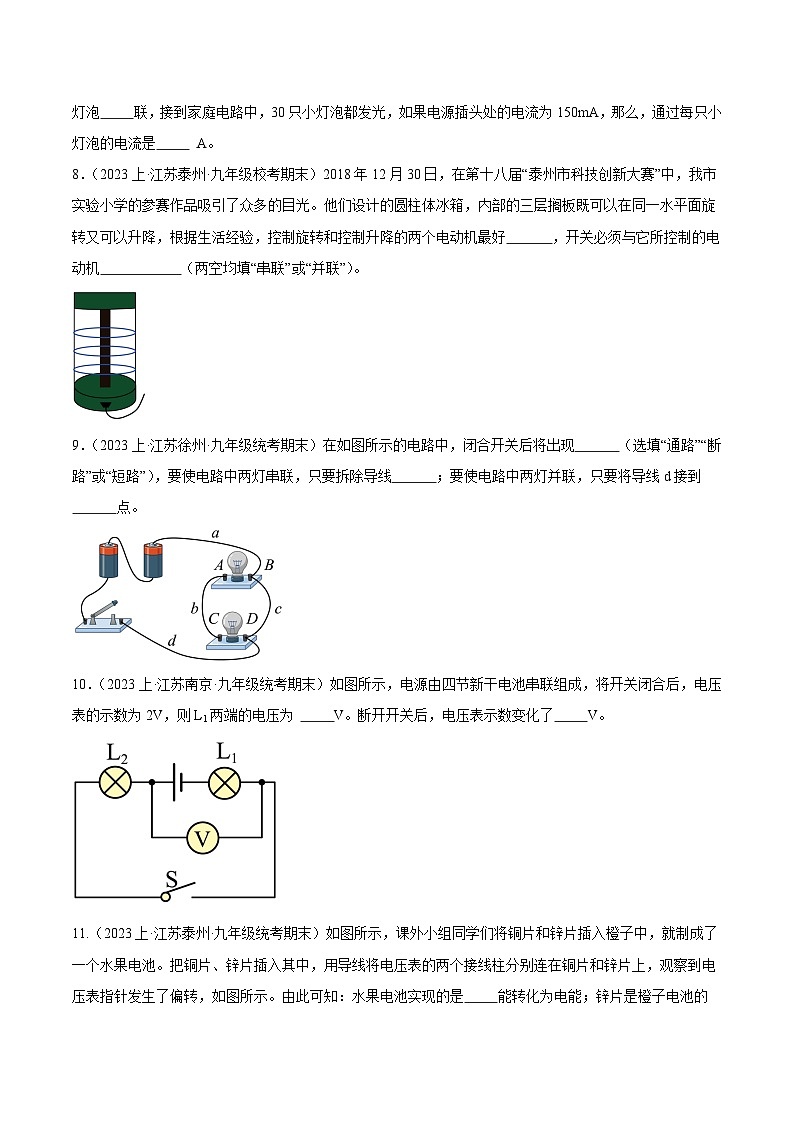

7．（2023上·全国·九年级校联考期末）家庭电路的电压是 V，有一种节日彩灯，上有30只相同的小灯泡 联，接到家庭电路中，30只小灯泡都发光，如果电源插头处的电流为150mA，那么，通过每只小灯泡的电流是 A。
8．（2023上·江苏泰州·九年级校考期末）2018年12月30日，在第十八届“泰州市科技创新大赛”中，我市实验小学的参赛作品吸引了众多的目光。他们设计的圆柱体冰箱，内部的三层搁板既可以在同一水平面旋转又可以升降，根据生活经验，控制旋转和控制升降的两个电动机最好 ，开关必须与它所控制的电动机 （两空均填“串联”或“并联”）。
9．（2023上·江苏徐州·九年级统考期末）在如图所示的电路中，闭合开关后将出现 （选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线d接到
点。
10．（2023上·江苏南京·九年级统考期末）如图所示，电源由四节新干电池串联组成，将开关闭合后，电压表的示数为2V，则L1两端的电压为 V。断开开关后，电压表示数变化了 V。
11.（2023上·江苏泰州·九年级统考期末）如图所示，课外小组同学们将铜片和锌片插入橙子中，就制成了一个水果电池。把铜片、锌片插入其中，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图所示。由此可知：水果电池实现的是 能转化为电能；锌片是橙子电池的
极（正/负），橙子电池的电压为 V。为提高水果电池的输出电压，可以把若干个水果电池
（串联/并联）起来。
12．（2023上·江苏苏州·九年级苏州中学校考期末）如图所示，在电路中要使电灯L1和L2并联，应闭合开关 ，为了防止电路出现短路，不能同时闭合开关 。
三、作图题
13．（2023上·江苏南京·九年级统考期末）在如图虚线框中选择填入电池、电压表或电流表的符号，使电路成为并联电路（箭头所示为电流方向）。
14．（2023上·河北承德·九年级统考期末）如图所示，在框中按实物图画出对应的电路图。

15．（2023上·河北承德·九年级统考期末）根据图甲的电路图连接图乙的实物图电路。（通过L1电流约为0.4A，通过L2电流约为0.3A）

16．（2023上·山东济南·九年级统考期末）如图所示是火车站的自动检票闸机，乘客只需刷一下身份证，然后面对摄像头进行人脸识别，两种信息都符合，系统则提示检票通过，电动机工作，闸机门自动打开。若身份证和人脸识别系统各相当于一个开关，信息符合为开关闭合状态，请画出此装置的电路图。

四、实验题
17．（2023上·山东青岛·九年级统考期末）用如图所示电路探究串联电路的特点：

（1）在连接电路时，开关应该处于 状态，目的是 ；
（2）闭合开关两灯同时亮，断开开关两灯同时灭；然后将开关S换接到L1和L2之间、L1和电池负极之间，观察到相同的现象。这样操作是为了探究 ；
（3）此电路图还可以探究串联电路的电压规律，请设计出利用L1和L2进行1次实验的记录数据的表格。

18．（2023上·江苏宿迁·九年级统考期末）小李在“探究并联电路的电流规律”的实验中，设计了如图甲所示的电路。

（1）连接电路时，开关应处于断开状态；闭合开关后，小李发现电流表的指针指向“0”刻度线左边，原因是 ；
（2）如图乙是小李准备测A点电流的实物图，图中还差一根线，请你用笔画线代替导线将它连接完整 ；然后再闭合开关，发现其中一盏灯不亮，但电流表有示数，若只有L1或L2中的一处发生故障，则故障是 ；
（3）排除故障后，小李完成了一次实验，并把数据记录在表中，他便得出结论：并联电路中干路电流等于各支路电流之和；同组的小王认为实验次数太少，应该更换 规格的小灯泡进行多次实验；
（4）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是 。
19．（2023上·广东湛江·九年级统考期末）“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题。

（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择 （填“相同”或“不同”）的小灯泡；
（2）在连接电路时，开关必须 ，小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，造成这种现象的原因是 ；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表的B连接点不动，只断开A连接点，并改接到C连接点上。小明用上面的方法 （选填“能”或“不能”）测出L2两端的电压，原因 ；
（4）排除故障后，小明用电压表分别测A与B、A与C之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为UAB= V，UAC= V。
一、单选题
1．（2023上·山东菏泽·九年级统考期末）小美同学在用电压表测灯泡电压时，应该使用“-”和“15”两个接线柱接入灯泡两端进行测量，但她误将“-”和“3”两个接线柱接在灯泡两端，使电流从“3”接线柱流入，从“-”接线柱流出，小美这个实验操作造成的后果是（ ）
A．电压表的指针保持不动
B．指针偏转的角度变大，电压表可能会损坏
C．电压表的指针反向偏转
D．指针偏转的角度变小，电压表不会损坏
2．（2022上·江苏南通·九年级统考期末）关于生活中的一些电路连接，下列判断不正确的是（ ）
A．蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
B．教室里的日光灯与控制它的开关是串联的
C．教室墙上的三眼插座和日光灯是并联的
D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
3．（2023上·重庆·九年级重庆八中校考阶段练习）如图所示为小美连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障可能是（ ）

A．开关S断路B．灯L1与开关S均断路
C．灯L2断路D．灯L2与开关S均断路
4．（2023·重庆江津·九年级统考期末）现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功即可正常使用。下列模拟电路中，S1表示密码解锁开关，S2表示指纹解锁开关，S3表示人脸解锁开关，灯泡L发光表示手机解锁成功，能实现上述功能的电路图是（ ）
A．B．
C． D．
5．（2023上·安徽合肥·九年级统考期末）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因可能是（ ）

A．灯泡L1断路B．灯泡L1短路
C．灯泡L2断路D．灯泡L2短路
6．（2023上·山西临汾·九年级统考期末）“一盔一带·安全常在”小佳想制作一款智能头盔。平时将头盔锁在前篓里，先转动钥匙（S1）取出头盔戴上，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
A． B．
C． D．
二、填空题
7．（2023上·广东茂名·九年级统考期末）如图所示的电路中，若要使灯和电铃组成串联电路，只需闭合开关 ；若要使灯和电铃组成并联电路，只需闭合开关 ；同时闭合所有开关是绝不允许的，因为电路出现 现象。

8．（2023上·广东江门·九年级统考期末）电压表使用时应与被测用电器 联连接。同学们在使用电压表测量电压的程中，指针的偏转出现了如图所示的两种现象，请你指出其中的原因：甲图的原因是： ，乙图的原因是： 。
9．（2023上·广东惠州·九年级统考期末）如图所示，所有开关均处于断开状态，现要使L1和L2组成串联电路，应只闭合开关 。断开开关后，现要使L1和L2组成并联电路，应闭合开关 。若同时闭合开关 会发生短路。
10．（2022上·江苏常州·九年级统考期中）如图所示，要使L1和L2两只灯并联，开关S同时控制两灯。则线头M应接在 （填字母）点上，要使L1和L2并联，开关S只控制L1，测线头M应接在 （填字母）点上，如果将线头M接C点，闭合开关，不发光的灯是 。
[3]如果将线头M接C点，闭合开关，L2被短路，L2不发光。
11．（2023上·天津河西·九年级校考期末）在如图所示电路中，电源电压恒定。若甲、乙两表都是电压表时，当开关S闭合，两表的示数U甲:U乙=2:3，则R1:R2= ；若甲、乙两表都是电流表时，当开关S断开时，两表的示数I甲:I乙= 。
三、作图题
12．（2023上·广东江门·九年级统考期末）如图为一个实物连接电路，现请你在虚线方框内画出与这个实物电路相对应的电路图。
13．（2023上·全国·九年级校联考期末）按照如图甲所示的电路图，将如图乙所示的实物图连接起来，连线不能交叉。
​
14．（2023上·江苏南京·九年级统考期末）如图所示，用两个单刀双掷开关等器材设计一个楼道灯电路，楼上和楼下开关都能控制灯，用笔画线代替导线完成电路。
15．（2022上·江苏南通·九年级统考期中）如图，“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮；当飞机严重右倾时，红灯亮。请完成电路连接。
四、实验题
16．（2023上·河北承德·九年级统考期末）小亮设计了如图甲所示的电路来探究串、并联电路的电流规律；

（1）小亮在连接电路时，三个开关均 ；
（2）在探究串联电路的电流规律时，小亮发现：①两个灯泡的亮度不同，可能的原因是 ；②两只电流表的指针偏转角度与另外一只电流表不同（实验前电流表指针已经调零），可能的原因是 ；
（3）小亮要探究并联电路的电流规律，应将开关 闭合， 断开（两空均选填“S1”、“S2”或“S3”），小亮观察到电流表A和电流表A1的指针偏转均如图乙所示，则电流表A1的示数应该是 A；
（4）测量结束后，小亮又换不同规格的灯泡多次实验，这样做的主要目的是 。
17．（2023上·辽宁沈阳·九年级统考期末）小明和小亮一起做“探究并联电路中电流的规律”实验。

（1）如图甲所示是他们设计的电路图，图乙所示是他们测量电流时连接的实验电路，此时电流表测量的是
（选填“L1”、“L2”或“L1和L2”）的电流；小明在测量该处的电流时，发现电流表的指针偏转如图丙所示，原因是 ；
（2）小亮测出A、B、C三处的电流I1、I2、I如表所示，由表中数据初步得出I1、I2、I三者之间的关系为
（写出表达式）；
（3）他们为了进一步验证结论，接下来的操作方法是 。
A．改变电流表的量程或换电流表再测几次
B．整理器材，结束实验
C．换用不同规格的小灯泡，再测出几组电流值
D．分析数据，得出结论
18．（2023上·甘肃庆阳·九年级统考期末）马晶在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）马晶连接好电路前，开关应该 （选填“断开”或“闭合”），开始实验后，发现电压表指针如图乙所示，为准确测量这一电压，接下来应进行的操作是 ；
（2）实验过程中测量AC两点之间电压时，电压表应该选择 （选填“0~3V”或“0~15V”）量程；
（3）马晶完成实验，并把数据记录在表中。分析实验数据得出两个实验结论：串联电路两端的电压 各部分电路两端电压之和；
（4）马晶的实验中还存另一个不足之处是 。
19．（2023上·陕西咸阳·九年级统考期末）同学们为了探究“串联电路的电压关系”，设计的实验电路如图甲所示。
（1）根据电路图甲，小丽进行了电路连接，当他连接好最后一根导线时，两灯立即发光，小丽实验过程中操作不当之处是 ；为了使实验探究得出的结论具有普遍意义，L1、L2应该选择规格 （选填“相同”或“不同”）的灯泡；
（2）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 ；
（3）同学们测量完成后，记录了下表所示的数据，他们根据表格得出的结论是： （用公式表示）。
IA/A
IB/A
IC/A
0.2
0.2
0.4
位置
A
B
C
电流/A
0.30
0.24
0.54
UAB/V
UBC/V
UAC/V
2.0
2.5
4.5
实验小组
L1两端电压U1/V
L2两端电压U2/V
串联总电压U/V
1
1.5
3.0
4.5
2
1.2
1.8
3.0
3
1.5
4.5
6.0
