一、作图题

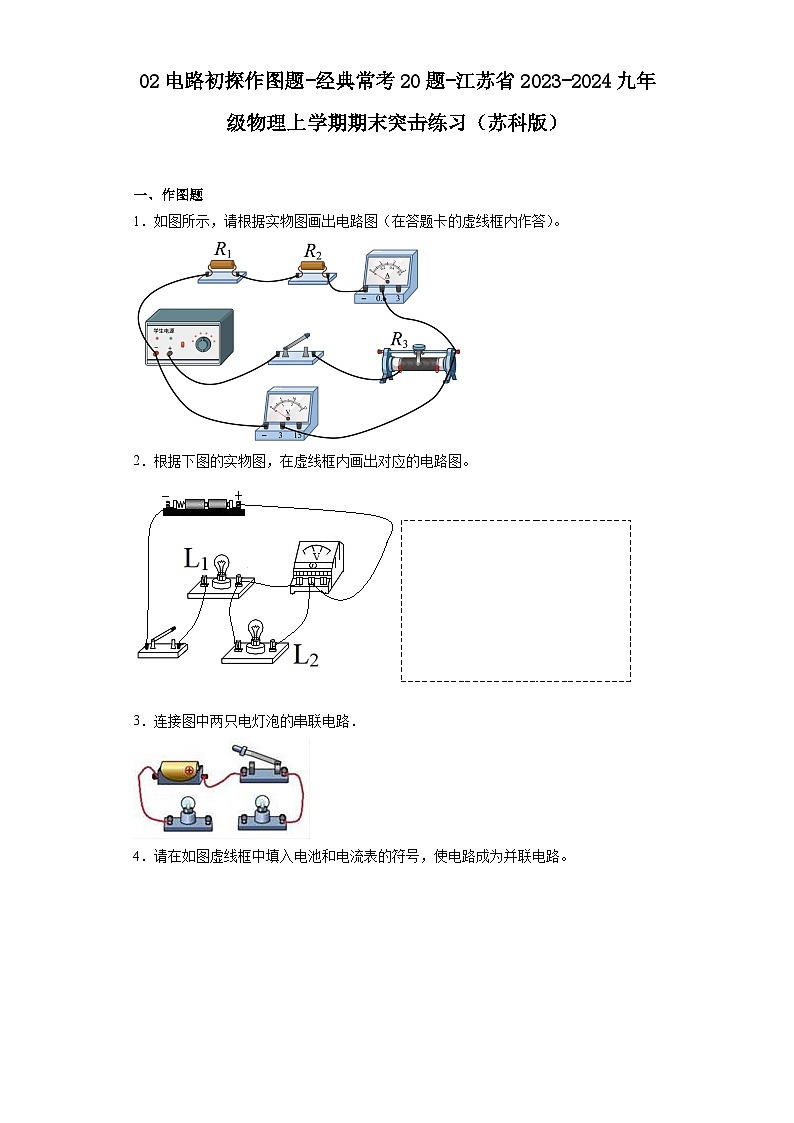

1．如图所示，请根据实物图画出电路图（在答题卡的虚线框内作答）。
2．根据下图的实物图，在虚线框内画出对应的电路图。
3．连接图中两只电灯泡的串联电路．
4．请在如图虚线框中填入电池和电流表的符号，使电路成为并联电路。

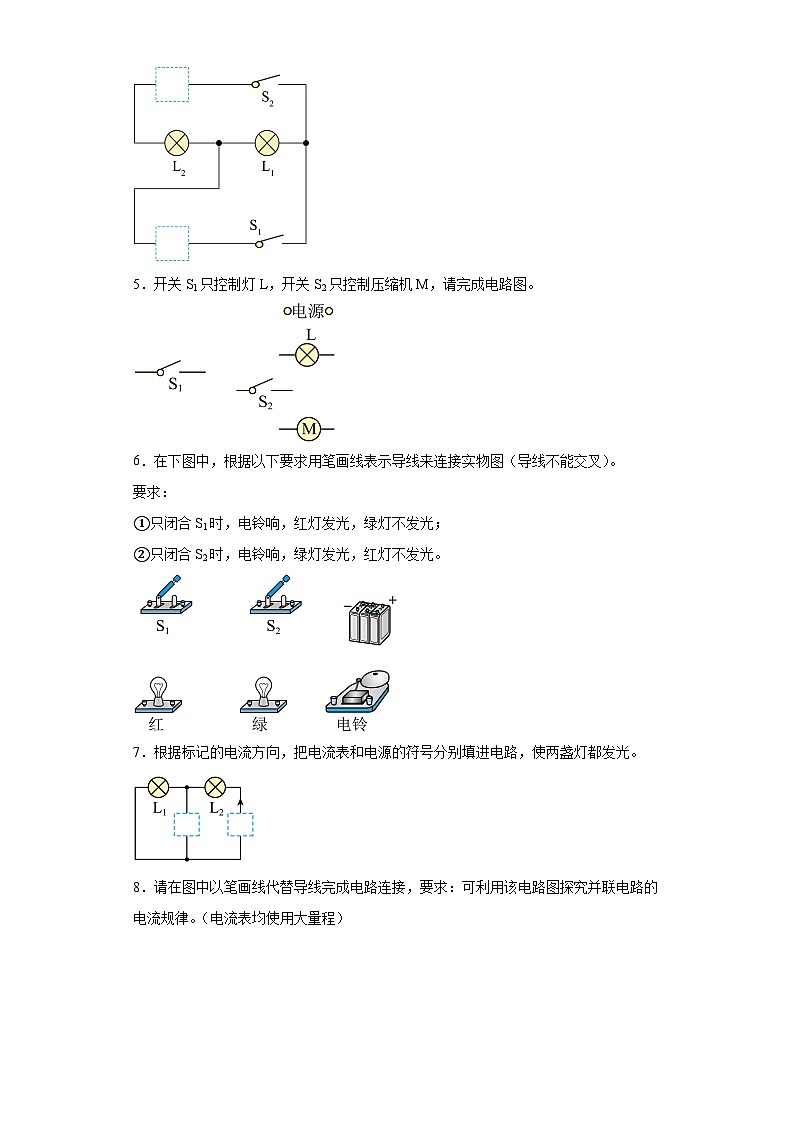

5．开关S1只控制灯L，开关S2只控制压缩机M，请完成电路图。

6．在下图中，根据以下要求用笔画线表示导线来连接实物图（导线不能交叉）。
要求：
①只闭合S1时，电铃响，红灯发光，绿灯不发光；
②只闭合S2时，电铃响，绿灯发光，红灯不发光。
7．根据标记的电流方向，把电流表和电源的符号分别填进电路，使两盏灯都发光。

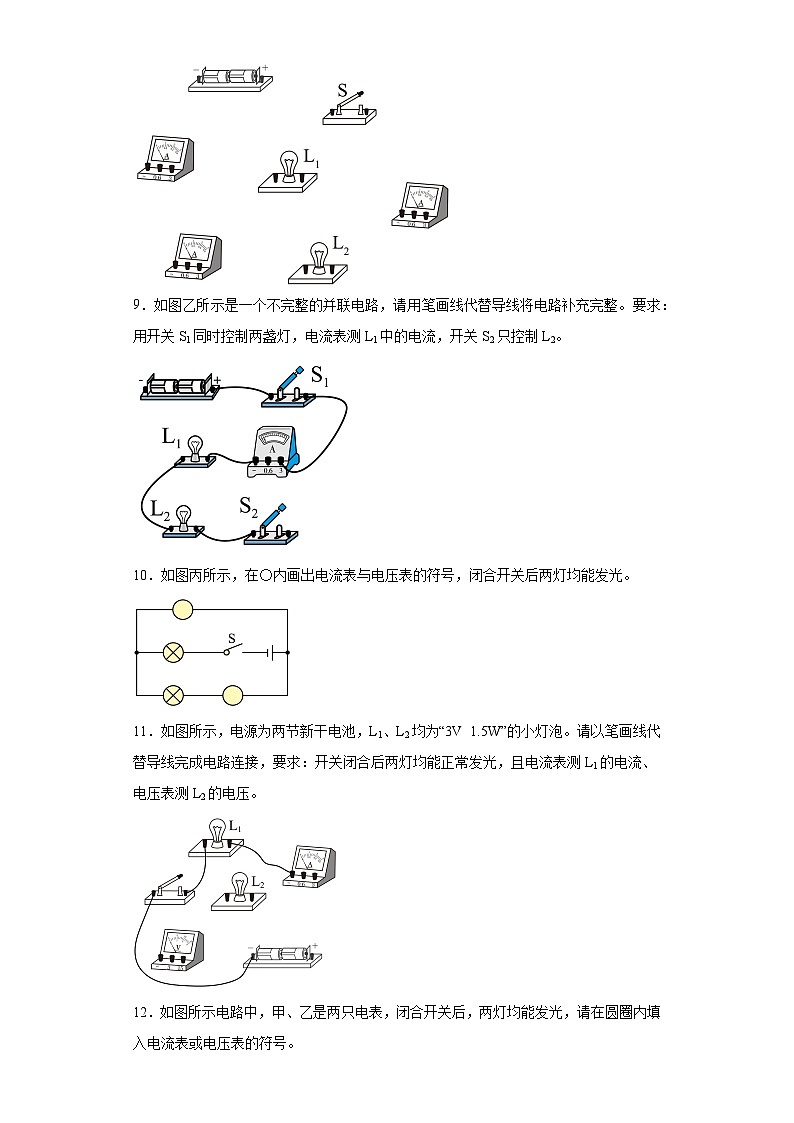

8．请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联电路的电流规律。（电流表均使用大量程）
9．如图乙所示是一个不完整的并联电路，请用笔画线代替导线将电路补充完整。要求：用开关S1同时控制两盏灯，电流表测L1中的电流，开关S2只控制L2。
10．如图丙所示，在〇内画出电流表与电压表的符号，闭合开关后两灯均能发光。
11．如图所示，电源为两节新干电池，L1、L2均为“3V 1.5W”的小灯泡。请以笔画线代替导线完成电路连接，要求：开关闭合后两灯均能正常发光，且电流表测L1的电流、电压表测L2的电压。
12．如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的符号。
13．如图所示，在〇内画出电流表与电压表的符号，闭合开关后两灯均能发光。
14．请在图的“○”内填入电流表或电压表的符号，满足S闭合时两灯均能发光。
15．如图所示，在圆圈处分别接入电流表或电压表，要求开关S闭合后，两小灯泡并联且都能发光。
( )
16．用电压表测量并联电路两端电压的实验中，连接电路如图所示，开关要控制所有元件的通和断。图中只有一根导线连错了，请在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

17．在下图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试将图乙中的实物用笔画线表示导线把没连接的部分连接起来。
18．根据某电路的示意图，请在虚线框内画出这个电路的电路图。
19．某同学在做用电流表、电压表测电阻的实验中，其中有一根导线未连接，请用笔线代替导线在图中正确连接，要求：当滑片向左移时，电压表示数变大．
20．如图所示，用两个单刀双掷开关等器材设计一个楼道灯电路，楼上和楼下开关都能控制灯，用笔画线代替导线完成电路。
参考答案：
1．
【详解】由实物图可知，三个电阻串联，闭合开关后，电流从电源正极流出，依次流过开关，滑动变阻器R3、电流表、电阻R2、电阻R1，最后流回负极，电压表并联在电阻R1和R2两端，测它们两端的总电压。电路图如图所示：
2．
【详解】根据实物图，从实物图的正极到负极，根据实物图的连接方式，按顺序将电路元件用规定的符号代替，电路元件的分布要尽量均匀，电路图要规范、美观。
3．
【详解】由题知，要求两灯串联，所以只需将两灯相邻的两接线柱连接即可，如图所示：
【点睛】本题考查的实物电路的连接，关键要对串联电路有的正确认识和理解．
4．
【详解】若下面方框为电流表，会造成灯泡L1短路，不能发光，故电流表位于上面方框，电源位于下面方框，就形成了并联电路，如下图所示：
5．
【详解】根据题意可知，开关S1只控制灯L，开关S2只控制压缩机M，这说明灯与电动机能独立工作，是并联的，开关S1与灯L串联在一条支路中，开关S2与压缩机M串联在一条支路中，如图所示

6．
【详解】由题意可知，两种情况下，电铃都是响的，只闭合S1时，红灯发光，绿灯不发光，则S1和红灯串联，只闭合S2时，绿灯发光，红灯不发光，则S2和绿灯串联，S1和红灯串联后，再与串联的S2、绿灯并联，电铃在干路，由此连接实物图，如下所示。
7．
【详解】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，根据电路图所标电流的方向可知，中间为电源，下方为正极，右边是电流表，如下图：
8．
【详解】探究并联电路的电流规律，电流表分别接在干路和各个支路中，开关接在干路中连接如下图所示
9．
【详解】由于电路为并联电路，要用开关S1同时控制两盏灯，则开关S1应接在干路中，电流表测L1中的电流，则电流表与灯L1串联在其中一条支路中，开关S2只控制L2，则开关S2与L2串联在灯L2所在的支路中，则电路在开关S1右侧分成两条支路，两条支路汇合后接入电源负极，如图所示：
10．
【详解】电压表与待测电路并联，电流表与待测电路串联。分析电路的连接关系时，电压表所在的电路可视为断路，电流表所在的电路可视为一根导线。若最上方面〇为电流表，最下面的的〇内电压表，则下方灯泡不能发光。最上面的〇内为电压表，最下面的的〇内能为电流表，两灯均能发光。故电路图如图所示
11．
【详解】电源为两节新干电池，则电源电压为3V，L1、L2均为“3V 1.5W”的小灯泡，且要求开关闭合后两灯均能正常发光，开关处在干路上，根据串并联电压规律，两灯应该并联。灯泡的额定电流为
电流表测L1的电流，则电流表与L1处在一条支路并选用的量程，电压表选用的量程并联在L2的两端。据此连接电路如下：
12．
【详解】乙电表与L2串联，所以乙表为电流表；甲表与L2并联，所以甲表为电压表。 如下图所示：
13．或
【详解】电压表与待测电路并联，电流表与待测电路串联。分析电路的连接关系时，电压表所在的电路可视为断路，电流表所在的电路可视为一根导线。闭合开关后两灯均能发光，则两灯可并联也可串联。两个灯泡的两端分别连在一起，然后接到电路中去，则两灯为并联。已知L1的右端与L2的左端连接在一起，故再将L1的左端与L2的右端连接在一起即可，故最上面的〇内为电流表，中间的〇内为电流表，最下面的的〇内只能为电压表（若为电流表，则两电流表串联后直接接到电源上，这是不允许的），如下左所示。把两灯依次相连，然后接到电路中，这两个灯泡是串联。若两灯串联，根据串联的定义，最下面的〇内为电流表，上面和中间的〇内为电压表，如下右所示：
或
14．
【详解】根据电路图可知，要使两灯均能发光，则两灯泡必须并联连接，故上方的电表为电流表，右侧为电压表，如图所示：
15．
【详解】闭合开关后，电流表要串联在电路中使用，而电压表要与被测用电器并联，两灯泡并联，且都能发光，则上面的圆圈是电压表，下面的圆圈是电流表，电路图如图所示：
。
16．
【详解】原电路中，开关与灯L1串联，只控制这个灯；开关要控制所有元件的通和断，开关应接在干路上，如下图

17．
【详解】甲图中，两灯并联，电流表A2测L2的电流，电流表A1测干路电流；由题知，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A，由并联电路电流的规律，干路电流为0.9A，故A1选用大量程接在干路上，A2选用小量程与L2串联，开关控制整个电路，由电路图连接实物图，如下图所示：
18．
【详解】由实物连接图可知，两个灯泡并联，开关S1控制干路，开关S2控制灯L1所在支路，电路图设计如图所示：
。
19．
【详解】滑动变阻器的四个接线柱，应当一上一下接入电路．要使滑片左移时，电压表示数变大，则左移时，滑动变阻器接入电路的电阻应当变小，把它左下方的接线柱连入电路．
20．
【详解】由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的，如图所示：
