专题06 欧姆定律-【备考期末】2023-2024学年九年级物理上学期期末真题分类汇编（苏科版）

这是一份专题06 欧姆定律-【备考期末】2023-2024学年九年级物理上学期期末真题分类汇编（苏科版），文件包含专题06欧姆定律-好题汇编备战2023-2024学年九年级物理上学期期末真题分类汇编苏科版原卷版docx、专题06欧姆定律-好题汇编备战2023-2024学年九年级物理上学期期末真题分类汇编苏科版解析版docx等2份试卷配套教学资源，其中试卷共48页， 欢迎下载使用。

一、单选题

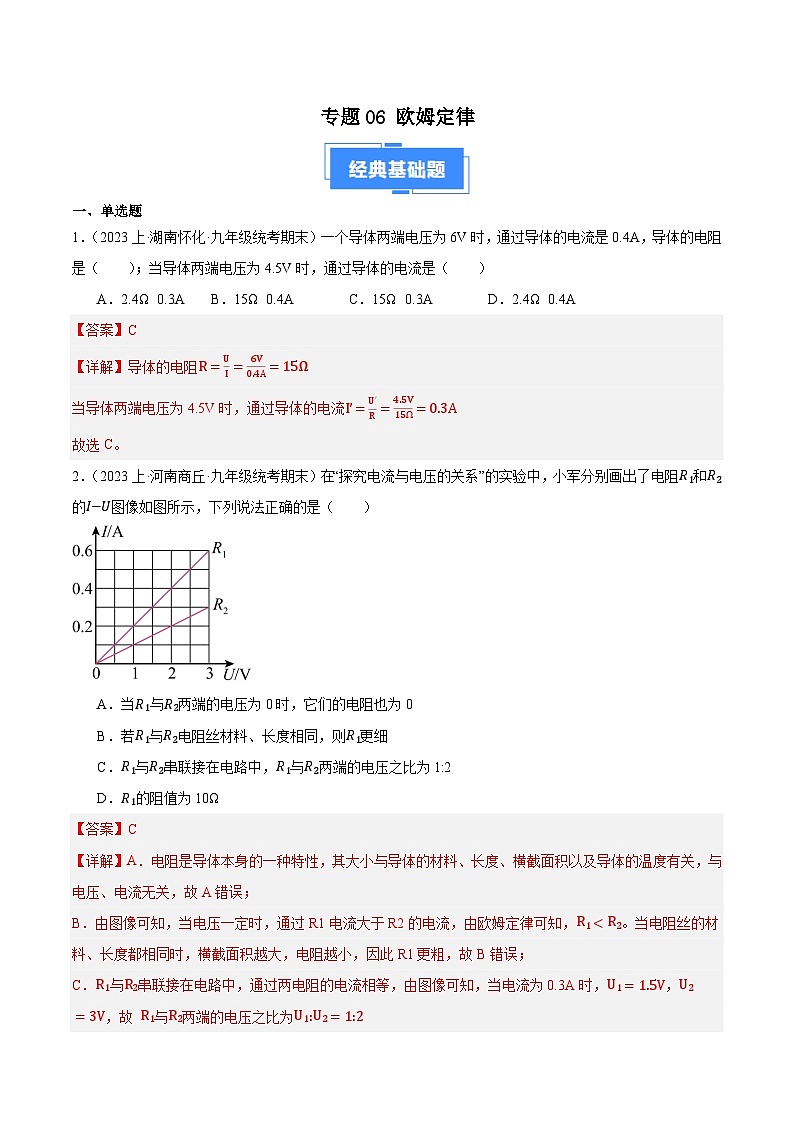

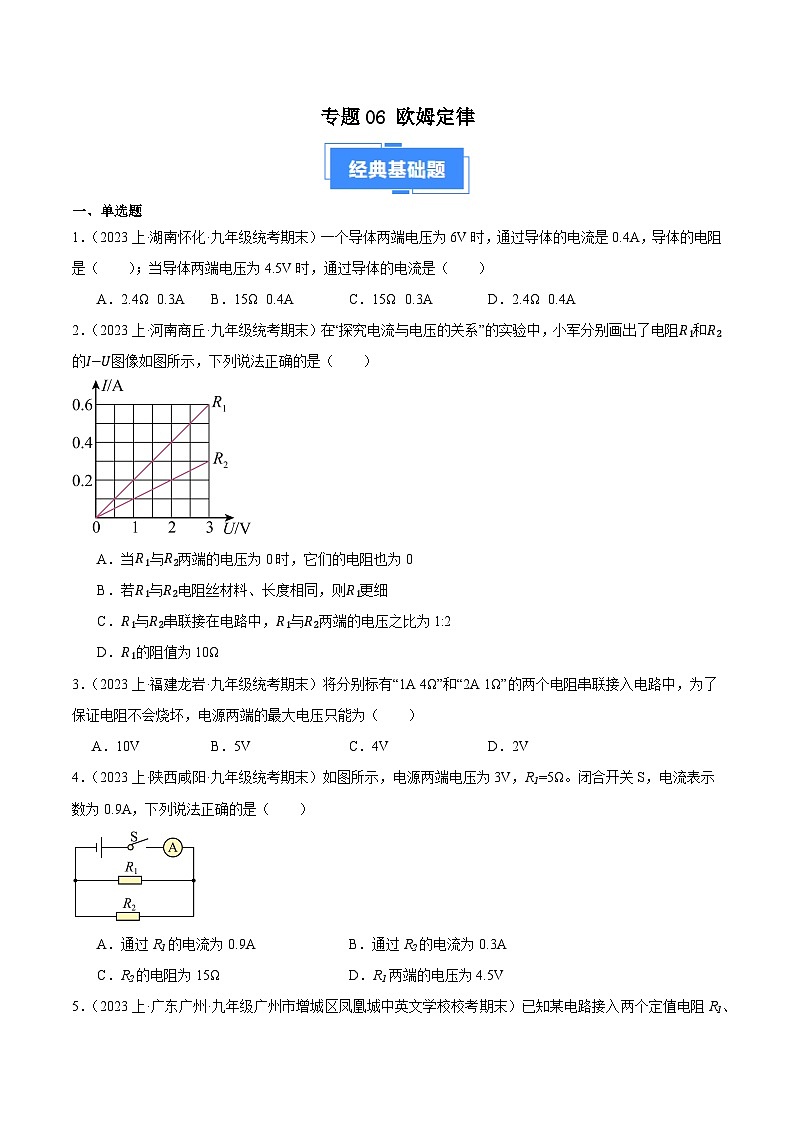

1．（2023上·湖南怀化·九年级统考期末）一个导体两端电压为6V时，通过导体的电流是0.4A，导体的电阻是（ ）；当导体两端电压为4.5V时，通过导体的电流是（ ）
A．2.4Ω 0.3AB．15Ω 0.4AC．15Ω 0.3AD．2.4Ω 0.4A
2．（2023上·河南商丘·九年级统考期末）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I−U图像如图所示，下列说法正确的是（ ）

A．当R1与R2两端的电压为0时，它们的电阻也为0
B．若R1与R2电阻丝材料、长度相同，则R1更细
C．R1与R2串联接在电路中，R1与R2两端的电压之比为1:2
D．R1的阻值为10Ω

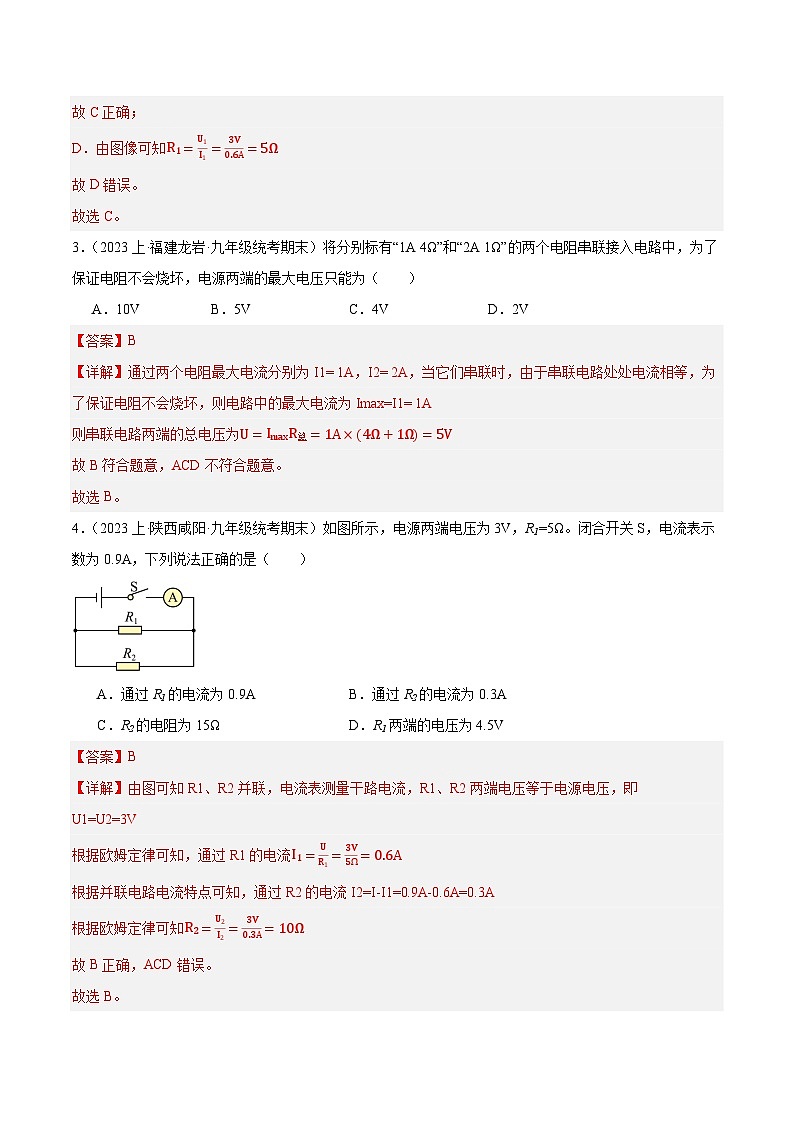

3．（2023上·福建龙岩·九年级统考期末）将分别标有“1A 4Ω”和“2A 1Ω”的两个电阻串联接入电路中，为了保证电阻不会烧坏，电源两端的最大电压只能为（ ）
A．10VB．5VC．4VD．2V
4．（2023上·陕西咸阳·九年级统考期末）如图所示，电源两端电压为3V，R1=5Ω。闭合开关S，电流表示数为0.9A，下列说法正确的是（ ）
A．通过R1的电流为0.9AB．通过R2的电流为0.3A
C．R2的电阻为15ΩD．R1两端的电压为4.5V

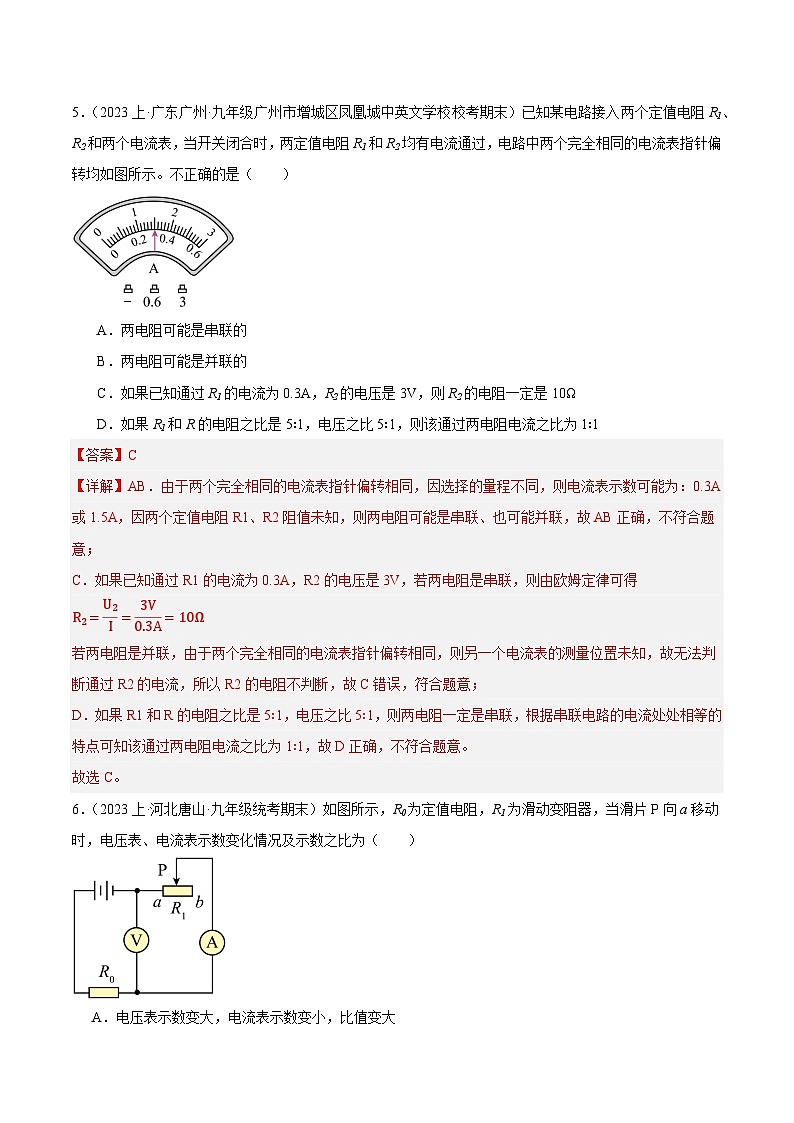

5．（2023上·广东广州·九年级广州市增城区凤凰城中英文学校校考期末）已知某电路接入两个定值电阻R1、R2和两个电流表，当开关闭合时，两定值电阻R1和R2均有电流通过，电路中两个完全相同的电流表指针偏转均如图所示。不正确的是（ ）
A．两电阻可能是串联的
B．两电阻可能是并联的
C．如果已知通过R1的电流为0.3A，R2的电压是3V，则R2的电阻一定是10Ω
D．如果R1和R的电阻之比是5∶1，电压之比5∶1，则该通过两电阻电流之比为1∶1
6．（2023上·河北唐山·九年级统考期末）如图所示，R0为定值电阻，R1为滑动变阻器，当滑片P向a移动时，电压表、电流表示数变化情况及示数之比为（ ）
A．电压表示数变大，电流表示数变小，比值变大
B．电压表示数变小，电流表示数变小，比值不变
C．电压表示数变小，电流表示数变大，比值变小
D．电压表示数变大，电流表示数变大，比值不变
7．（2023上·全国·九年级校联考期末）如图甲所示，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标系中描绘了相对应的点，如图乙所示下列有关判断正确的是（ ）
A．电源电压为8VB．R2的阻值为20Ω
C．R1的阻值为20ΩD．S接2时通过R2的电流为0.6A
二、填空题

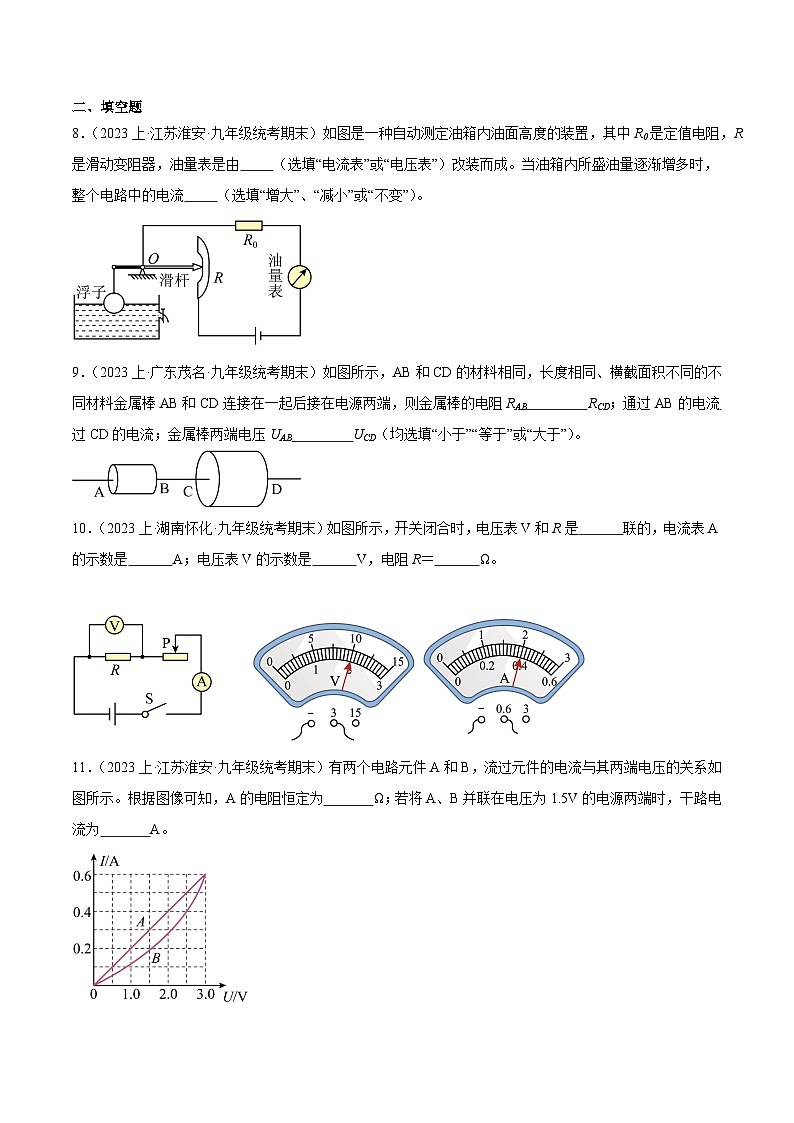

8．（2023上·江苏淮安·九年级统考期末）如图是一种自动测定油箱内油面高度的装置，其中R0是定值电阻，R是滑动变阻器，油量表是由 （选填“电流表”或“电压表”）改装而成。当油箱内所盛油量逐渐增多时，整个电路中的电流 （选填“增大”、“减小”或“不变”）。
9．（2023上·广东茂名·九年级统考期末）如图所示，AB和CD的材料相同，长度相同、横截面积不同的不同材料金属棒AB和CD连接在一起后接在电源两端，则金属棒的电阻RAB RCD；通过AB的电流 过CD的电流；金属棒两端电压UAB UCD（均选填“小于”“等于”或“大于”）。

10．（2023上·湖南怀化·九年级统考期末）如图所示，开关闭合时，电压表V和R是 联的，电流表A的示数是 A；电压表V的示数是 V，电阻R＝ Ω。
11．（2023上·江苏淮安·九年级统考期末）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。根据图像可知，A的电阻恒定为 Ω；若将A、B并联在电压为1.5V的电源两端时，干路电流为 A。
12．（2023上·江苏宿迁·九年级统考期末）把R1=2Ω、R2=3Ω的两个电阻串联后，两端加5V的电压，这时通过R2的电流是 A；若把R1、R2改为并联，使通过R2的电流跟原来一样，则这时通过R1的电流是 A。
13．（2022上·吉林松原·九年级统考期末）检查是否饮酒的设备的电路如图甲所示，R为酒精气体传感器，其阻值随酒精气体浓度的变化的图像如图乙所示，R0为定值电阻，电源电压不变，当检测到酒精气体的浓度增大时，则电流表的示数 ，电压表示数 。（选填“变大”、“变小”或“不变”）
14．（2023上·山东临沂·九年级校考期末）如图甲所示电路的电源为两节新干电池，定值电阻R1的阻值为30Ω，闭合开关后，电流表A2的示数如图乙所示。则两个定值电阻是 （选填“串联”或“并联”）的；电阻R2的阻值为 Ω。
15．（2022上·江苏苏州·九年级统考期末）定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值 Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值 ；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为 A。
三、实验题
16．（2023上·江苏徐州·九年级统考期末）小明设计如图甲所示电路探究“电流与电阻的关系”，电源电压恒为6V，滑动变阻器标有“30Ω 1A”字样。R为定值电阻，规格有5Ω、10Ω、20Ω和30Ω各一个。

（1）连接电路时，开关应处于 状态；
（2）闭合开关后发现电压表指针如图乙所示，原因是 ；
（3）纠正错误后继续实验，调节滑片使电压表示数为2.4V，记下电流表示数，再将10Ω和20Ω的电阻分别接入电路，重复上述操作得到数据如丙表，分析数据可得：在电压一定时，导体中的电流与它的电阻成 比；
（4）为进一步验证上述结论，小明取下20Ω的电阻，并换成30Ω接入电路，闭合开关后发现，无论怎样移动滑片P，都不能将电压表的示数调节为2.4V，为继续完成此次实验，他对图甲电路进行适当改进，以下方案可行的是 。
A．将电源电压调整为4.5V
B．将“30Ω 1A”的滑动变阻器换成“40Ω 1A”
17．（2023上·江苏泰州·九年级统考期末）如图是小明同学探究“电流与电压、电阻关系”的电路图；
（1）小明连接电路时，开关应 ，滑动变阻器的滑片P应放在最 （左/右）端；
（2）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是 ；
（3）小明通过实验得出了如表一中的数据，并且通过分析实验数据得出了：“电阻一定时，导体中的电流随电压的增大而减少”的结论，这个结论是 （正确/错误）的，你认为造成这种现象原因可能是
；
表一：
表二：
（4）用以上器材及电路图做“电流与电阻的关系”实验，选择了5Ω、10Ω、15Ω、20Ω的几个电阻进行实验，记录数据如表二所示；此次实验中，电压表的示数保持 V不变；
实验过程中，当他们完成对5Ω电阻的数据测量后，接下来换上10Ω的电阻，正确操作并读出电流表示数，此时滑片在上一次位置的 （左/右）侧。
四、计算题
18．（2023上·上海·九年级上海民办南模中学校考期末）在如图所示的电路中，电源电压为9伏且保持不变，电阻R1的阻值为10欧。闭合电键S后，电流表的示数变化了0.6安。求：
（1）通过R1的电流；
（2）电阻R2的电功率。
19．（2023上·安徽亳州·九年级统考期末）A电流表可看成是一个无内阻的电流表A和一个电阻RA串联（如图中虚线框所示）。现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1=3Ω，R2=6Ω，当S1闭合、S2断开时，电流表示数为1.6A，当S1断开、S2闭合时，电流表示数为1A。求电源电压和电流表内阻RA。
20．（2023上·江苏宿迁·九年级统考期末）如图甲为某电子测温仪的内部简化电路图，测温仪探头内有一热敏电阻 Rt，其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱，其最大电阻为300Ω，允许通过的最大电流为0.02A，电流表的量程0~0.6A，电压表的量程是0~3V，电源电压恒定。某次测试时，将电阻箱的阻值调为R，发现电流表示数为0.015A，此时Rt两端电压为4.5V。
（1）此时电路中Rt的电阻是多少?
（2）当电流表示数为0.015A时，环境温度是多少?
（3）当环境温度为20℃，将电阻箱的阻值调为2R时，发现电流表示数为0.01A，求电源电压是多少?
（4）若温度为40℃，则电阻箱允许接入电路的阻值调节范围是多少?

一、单选题
1．（2023上·广东广州·九年级统考期末）酒精测试仪可检测驾驶员是否酒后驾车，下图是它的原理图。电源电压恒定，R0是定值电阻，R是气敏电阻，它的阻值随着酒精气体的浓度增大而减少，如果测试到酒精气体浓度增大，则（ ）
A．R的电阻增大B．电压表示数变大
C．电流表示数减少D．电压表示数与电流表示数的比值变大
2．（2023上·广东惠州·九年级统考期末）如图是小明探究“通过导体的电流与导体电阻的关系”，采用了如图所示的实物图。闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是（ ）
A．开关断路B．滑片接触不良
C．电阻断路D．电流表短路
3．（2023上·江苏南京·九年级统考期末）为测出未知电阻Rx的阻值（约600Ω），小红选用电压小于3V的稳压电源、R1＝500Ω与R2＝10Ω的定值电阻、量程为3V的实验室电压表、量程为0.6A的实验室电流表等元件，设计了下面四个测量电路，其中可行的是（ ）
A．B．
C．D．
4．（2023上·江苏南京·九年级统考期末）下表记录了某电路中电压表和电流表的示数，电路图可能是（ ）
A．B．
C．D．
5．（2023上·天津红桥·九年级校考期末）在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下不能够测出待测电阻Rx阻值的电路是（ ）
A．B．
C．D．
6．（2023上·山东菏泽·九年级统考期末）如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是（ ）
A．安培表A示数变小，伏特表V1示数变大，伏特表V2示数变小
B．安培表A示数变小，伏特表V1示数变小，伏特表V2示数变大
C．安培表A示数变大，伏特表V1示数变大，伏特表V2示数变小
D．安培表A示数变大，伏特表V1示数变小，伏特表V2示数变大
7．（2023上·江苏淮安·九年级统考期末）小灯泡L正常发光的电压为3V，它的I-U图像如图甲所示，把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω，2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。下列说法错误的是（ ）
A．电源电压为4.5V
B．小灯泡正常发光时的电流为0.5A
C．小灯泡正常发光时的电阻为6Ω
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω
8．（2023上·甘肃庆阳·九年级统考期末）如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，下列说法错误的是（ ）
A．滑动变阻器的最大阻值为15Ω
B．定值电阻R2的阻值为5Ω
C．滑动变阻器滑片P在b端时，R2两端电压为1V
D．电源电压为4.5V
二、填空题
9．（2023上·辽宁沈阳·九年级统考期末）如图所示，R1是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为I，将另一块相同的导体R2与R1按照乙图方式接入电路，闭合开关，此时电流表的示数 （选填“大于”、“小于”或“等于”）I。将导体R1按照丙图中不同的方式连入电路，电流表示数最小的接法是 （选填“前后”、“左右”或“上下”）。

10．（2023上·江苏泰州·九年级校考期末）如图甲是自动测定汽车油箱内油面高度的装置原理图，图乙是汽油机工作的四个冲程示意图；
（1）图甲电路中的R相当于滑动变阻器，油量表实质是用 表改装而成的，定值电阻为R0的作用是 ，在加油时，油量表的示数 （变大/不变/变小）；
（2）如图乙所示中， 图（填字母）冲程将内能转化为机械能。若该汽油机1s内对外做功15次，则该汽油机曲轴的转速为 r/min。
11．（2023上·重庆永川·九年级统考期末）如图所示，电源电压保持不变，电阻R1=20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.9A，则电源电压为 V，电阻R2为 Ω。
12．（2023上·广东茂名·九年级统考期末）如甲图所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如乙图所示，电源电压 V；R1= Ω；当R2=20Ω时，电路中的电流为 A。

13．（2023上·全国·九年级校联考期末）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知 （选填“甲”或“乙”）是电压表V2示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω。
14．（2023上·北京·九年级北京八十中校考期末）相距40km的甲、乙两地之间架设了两条输电线，每千米输电线的电阻是0.2Ω。现知输电线在某处A发生了短路故障，为确定故障位置，检修员在甲地利用电压表、电流表和电源等器材对电路进行检测，如图所示。已知电压表的示数为3.0V，电流表的示数为0.5A。则A处和甲地之间的距离为 km。
15．（2023上·江西宜春·九年级江西省丰城中学校考期末）如图所示，电源电压恒定不变，滑动变阻器R1最大阻值是R2的两倍。闭合开关，当滑片P移至最上方时，电流表示数为I1，电压表示数为U1；当P移至中间位置时，电流表示数为I2，电压表示数为U2，则I1∶I2= ，U1∶U2= 。

三、实验题
16．（2023上·江苏宿迁·九年级统考期末）物理兴趣小组的同学用图甲所示电路“探究电流跟电阻的关系”。电源电压为6V，定值电阻的阻值分别是 5Ω、10Ω、20Ω和40Ω，变阻器标有“20Ω 1A”字样。

（1）小明首先5Ω的电阻接入电路，移动滑动变阻器的滑片，读取电流表的示数；当用10Ω的电阻进行实验时，与上一次实验相比滑动变阻器滑片应 选填“向左移动”“向右移动”或“保持不动”；
（2）在这个电路中滑动变阻器的作用是：保护电路和 ；
（3）图乙是根据所测数据画出的电流随电阻变化图像，分析可知R两端的电压为 V，结论是 ；
（4）结合图像乙，小明同学在四次实验中将滑动变阻器接入电路最大阻值是 ；
（5）之后，小明用电流表、定值电阻R0等器材，测量未知电阻Rx的阻值。他设计了如图丙所示的电路图，并进行如下实验操作:
（1）闭合S、断开S1，此时电流表的示数为Ix；
（2）闭合S和S1，此时电流表的示为I；
（3）则Rx= （用R0、Ix、I表示）；
17．（2023上·江苏泰州·九年级统考期末）小明准备探究“电流与电阻的关系”。可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、30Ω的定值电阻各一个，“10Ω 1A”“20Ω 1.5A”两种规格的滑动变阻器，导线若干。

（1）闭合开关，小明观察到电路的电阻为5Ω，并移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，变阻器滑片P的位置在前次实验时位置的
侧（选填“左”或“右”）。
（2）本次实验中所选滑动变阻器的规格为 。
（3）进行该实验，同一小组要控制定值电阻两端的电压保持不变（该电压称为“设定电压”）。但不同小组的“设定电压”尽量不要相同，这样做的好处是： 。
（4）不同小组都用上述器材进行实验，其“设定电压”值只能在 V至 V间选择。
18．（2023上·江苏南京·九年级统考期末）如图所示，在“探究通过导体的电流与电压、电阻的关系”实验中，电源电压恒定未知，滑动变阻器规格为“20Ω，2A”，定值电阻若干，电压表量程“0～3V”，电流表量程“0～0.6A”。
表一
表二
（1）第一小组探究“通过导体的电流与导体两端电压的关系”，根据表一数据可得结论 ；
（2）根据表一数据可知定值电阻为 Ω（保留整数），同学们发现和定值电阻上标注的阻值不同，他们说：
A．“阻值不同，不能用表一数据分析论证”
B．“电流表有阻值，造成阻值不同”
C．“数据符合电压越大，电流越大的特点，也能得到（1）中的结论”
D．“做出电流随电压变化的图像，是一条过原点的直线，也能得出（1）中结论”
以上说法正确的有 ；
（3）第二组探究“通过导体的电流与导体电阻的关系”，将5Ω电阻换成10Ω、20Ω电阻后，闭合开关，均直接读出并记录了电流表示数，得到表二数据，分析数据无法得出结论，原因是 。根据表二数据，可知：
①三次实验中，滑动变阻器相当于 Ω的定值电阻；
②正确实验时，可控制定值电阻两端的电压为 V。
四、计算题
19．（2023上·江苏南京·九年级统考期末）如图甲所示，是小华家汽车上自动测定油箱内油量的装置，R是滑动变阻器（规格为“50Ω，1A”），油量表由电流表改装而成，油箱无油时，滑片在一端；油箱装满时，滑片在另一端。小华想知道R′的阻值，她拆下油量表，另外找来电源、滑动变阻器R1、定值电阻R2、电压表、电流表和开关等器材，组成如图乙所示的电路进行测量，调节R1大小，当电流表示数为0.6A时，油量表的指针指向满刻度，继续调节R1大小，得到如下表所示的数据。
求：（1）油量表示数为45L时，电压表的示数是多少？
（2）电阻R2的阻值是多少？
（3）油量表的0刻度对应的电流值是多少？
（4）图甲中电阻R′的阻值是多少？
20．（2023上·广东中山·九年级校考期末）如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图；已知电源电压为12V，定值电阻R0=20Ω，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示；在电路安全工作的前提下，求：
（1）湿度为30%时，R的阻值；
（2）电流表示数为0.3A时，电压表的示数；
（3）该装置能监测的湿度最大值。
21．（2023上·河北廊坊·九年级统考期末）酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=9V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。呼出气体中酒精含量大于20mg/100mL且小于80mg/100mL为酒驾；达到或者超过80mg/100mL 为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，调零后电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）进行调零后气体中酒精含量为0时，通过R1的电流是多少？
（2）进行调零后，求R2接入电路中的阻值是多少？
（3）某次检测，电流表示数为0.18A，请通过计算，判断此驾驶员属于酒驾还是醉驾？

实验次序
1
2
3
R/Ω
5
10
20
I/A
0.48
0.24
0.12
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
电阻R/Ω
5
10
15
20
电流I/A
0.36
0.18
0.12
0.09
U/V
3.0
2.5
2.0
1.8
1.5
1.3
I/A
0.20
0.30
0.40
0.44
0.50
0.54
实验次数
U/V
I/A
1
1.0
0.24
2
1.5
0.38
3
2.0
0.48
实验次数
R/Ω
I/A
1
5
0.4
2
10
0.3
3
20
0.2
电压表示数/V
0.5
1
1.5
2
2.5
3
油量表示数/L
0
10
20
30
45
60
