教科版 (2019)3 波的图像课后复习题

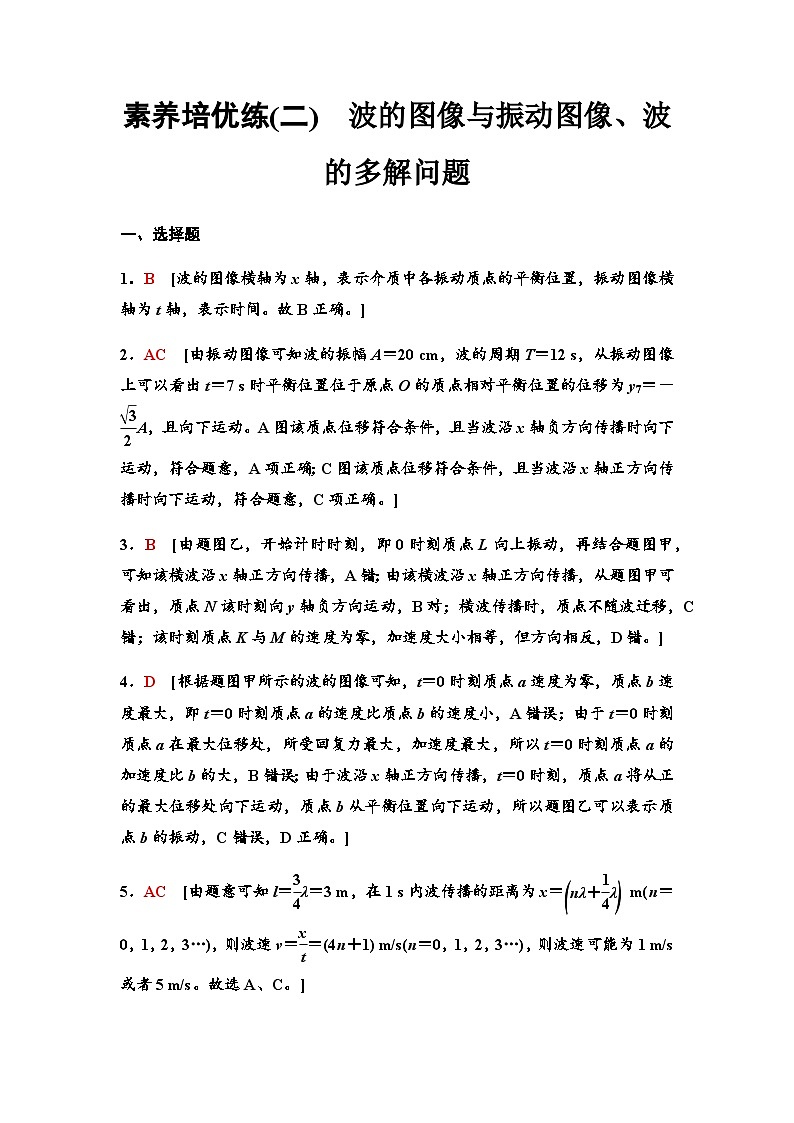

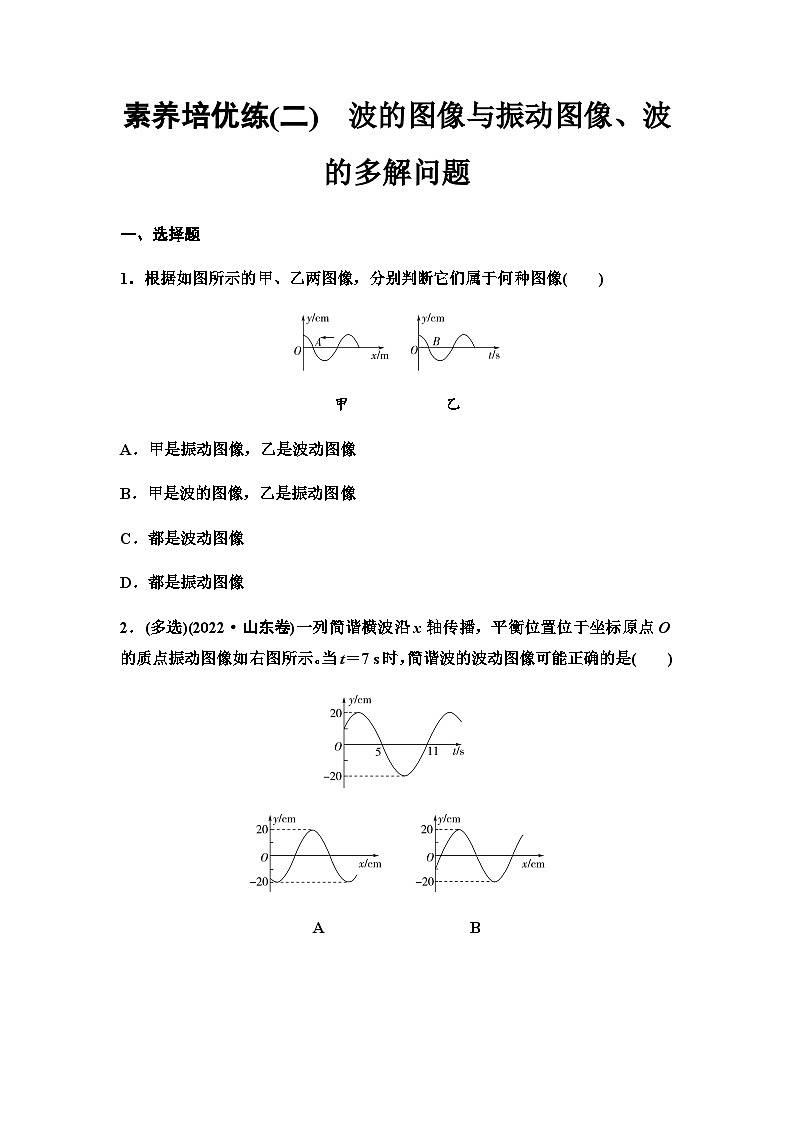

展开1.B [波的图像横轴为x轴,表示介质中各振动质点的平衡位置,振动图像横轴为t轴,表示时间。故B正确。]
2.AC [由振动图像可知波的振幅A=20 cm,波的周期T=12 s,从振动图像上可以看出t=7 s时平衡位置位于原点O的质点相对平衡位置的位移为y7=-eq \f(\r(3),2)A,且向下运动。A图该质点位移符合条件,且当波沿x轴负方向传播时向下运动,符合题意,A项正确;C图该质点位移符合条件,且当波沿x轴正方向传播时向下运动,符合题意,C项正确。]

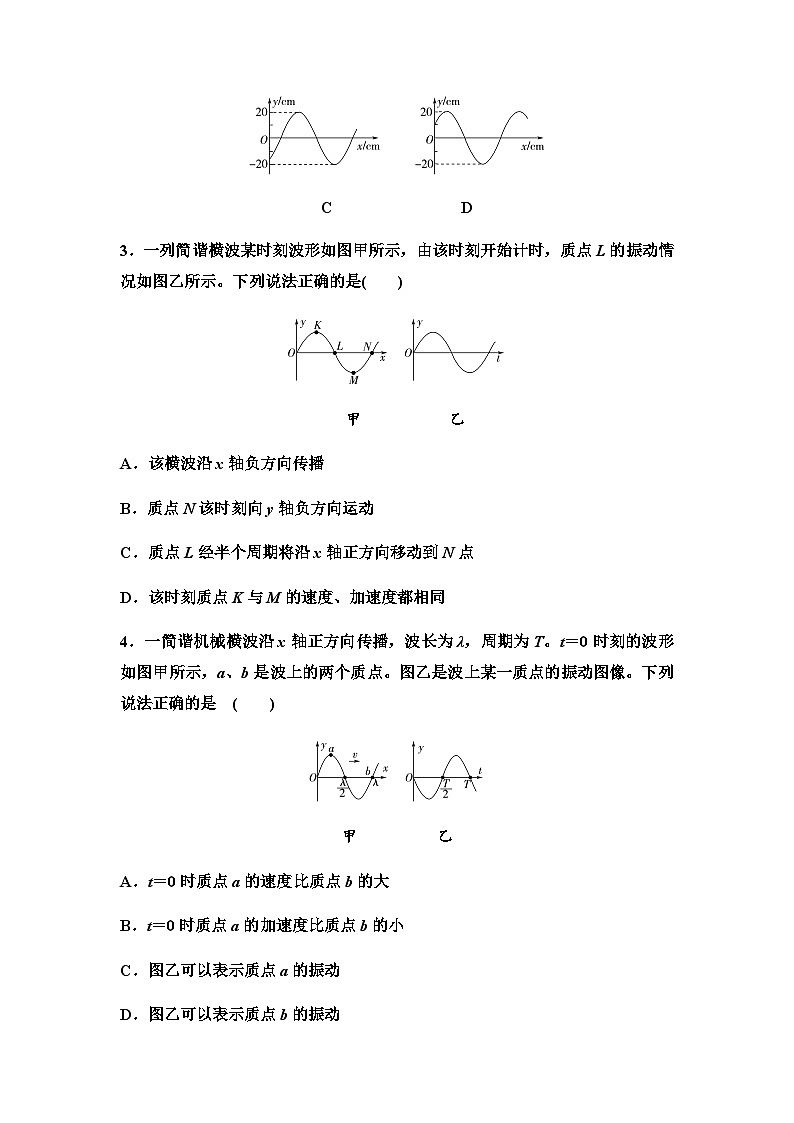

3.B [由题图乙,开始计时时刻,即0时刻质点L向上振动,再结合题图甲,可知该横波沿x轴正方向传播,A错;由该横波沿x轴正方向传播,从题图甲可看出,质点N该时刻向y轴负方向运动,B对;横波传播时,质点不随波迁移,C错;该时刻质点K与M的速度为零,加速度大小相等,但方向相反,D错。]
4.D [根据题图甲所示的波的图像可知,t=0时刻质点a速度为零,质点b速度最大,即t=0时刻质点a的速度比质点b的速度小,A错误;由于t=0时刻质点a在最大位移处,所受回复力最大,加速度最大,所以t=0时刻质点a的加速度比b的大,B错误;由于波沿x轴正方向传播,t=0时刻,质点a将从正的最大位移处向下运动,质点b从平衡位置向下运动,所以题图乙可以表示质点b的振动,C错误,D正确。]

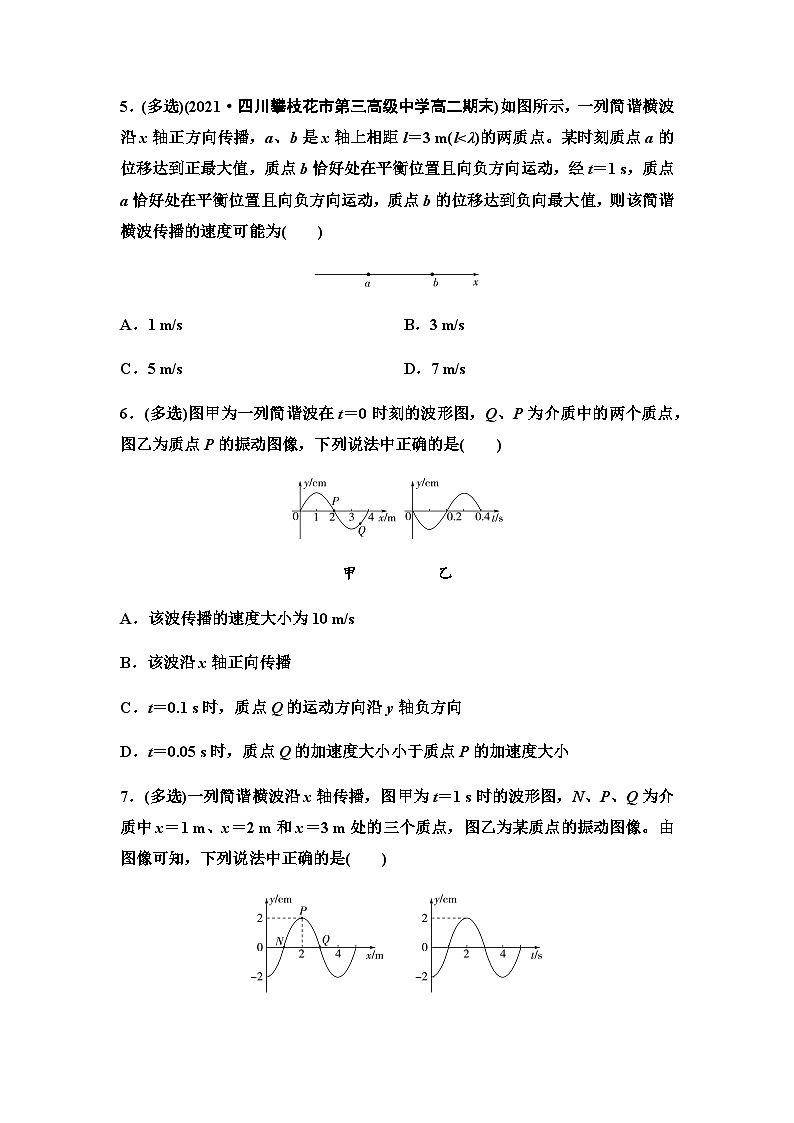

5.AC [由题意可知l=eq \f(3,4)λ=3 m,在1 s内波传播的距离为x=eq \b\lc\(\rc\)(\a\vs4\al\c1(nλ+\f(1,4)λ)) m(n=0,1,2,3…),则波速v=eq \f(x,t)=(4n+1) m/s(n=0,1,2,3…),则波速可能为1 m/s或者5 m/s。故选A、C。]
6.AD [根据波动图像可知波长为λ=4 m,根据振动图像可知周期为T=0.4 s,所以波速为v=eq \f(λ,T)=10 m/s,故A正确;从振动图像上可以看出P质点在t=0时刻从平衡位置向下振动,所以波应该沿x轴负方向传播,故B错误;由于波向左传播,波的周期为0.4 s,可知t=0.1 s时,质点Q的运动方向沿y轴正方向,故C错误;根据波的传播方向可以知道0~0.05 s的时间内,P从平衡位置向下运动,而Q从原来位置向平衡位置移动,分析可知,t=0.05 s时Q更靠近平衡位置,所以在t=0.05 s时,质点Q的加速度大小小于质点P的加速度大小,故D正确。]
7.BC [根据振动图像可以确定,t=1 s时质点经平衡位置向y轴正方向振动,若图乙是质点N的振动图像,则根据平移法可判断,波向x轴负方向传播,A错误;因为图乙显示t=1 s时质点经平衡位置向y轴正方向运动,而质点P此时正在波峰位置,所以图乙不可能是质点P的振动图像,B正确;根据图乙可知质点的振动周期T=4 s,t=1 s时P处于波峰,t=2 s时刻,P在平衡位置处速度最大,向y轴负方向运动,C正确;若波向x轴负方向传播,t=3 s时刻,即经过eq \f(1,2)T,则Q到平衡位置向y轴正方向运动,D错误。]
8.AC [如果这列波向右传播,则传播的距离为nλ+eq \f(1,4)λ(n=0,1,2,…),λ=4 m,则这段时间可能为1 s、5 s、9 s…,故A正确;如果这列波向左传播,则传播的距离为nλ+eq \f(3,4)λ(n=0,1,2…),则这段时间可能为3 s、7 s、11 s…,故C正确。]
9.AB [由题图可知,这列波的波长为λ=4 m,A正确;由于该波沿x轴正方向传播,根据虚线波形和实线波形之间的时间间隔可得0.7 s=nT+eq \f(3,4)T,解得周期T=eq \f(2.8,3+4n) s(n=0,1,2…),故周期可能为0.4 s,频率不可能为0.25 Hz,B正确,C错误;由v=eq \f(λ,T)可知,波速不可能为5.7 m/s,D错误。]
10.D [由题中振动图像无法比较a、b两质点振动的先后,所以无法判断波的传播方向,A项错误;波沿x轴正方向传播时,由题中振动图像得出t=0时刻,a质点经过平衡位置向下运动,而b位于波峰,结合波形可知xab=eq \b\lc\(\rc\)(\a\vs4\al\c1(n+\f(1,4)))λ,n=0,1,2…,解得波长λ=eq \f(4xab,4n+1)=eq \f(24,4n+1) m,则波速为v=eq \f(λ,T)=eq \f(6,4n+1) m/s;同理可知,若波沿x轴负方向传播时,波长为λ=eq \f(24,4n+3) m,波速为v=eq \f(6,4n+3) m/s,故B项错误;由以上分析可知,波速不一定等于6 m/s,C项错误;若波速v=eq \f(6,4n+3) m/s,n=0,1,2…,可知当n=0时,v=2 m/s,D项正确。]
二、非选择题
11.[解析] (1)由题意可知该波的波长为λ=4 m
P点与最近波峰的水平距离为3 m,距离下一个波峰的水平距离为s=7 m,所以v=eq \f(s,t)=10 m/s。
(2)Q点与最近波峰的水平距离为s1=11 m
故Q点第一次出现波峰的时间为t1=eq \f(s1,v)=1.1 s。
(3)该波中各质点振动的周期为T=eq \f(λ,v)=0.4 s
Q点第一次出现波峰时P点振动了t2=0.9 s=2T+eq \f(1,4)T=eq \f(9T,4)
质点每振动eq \f(T,4)经过的路程为10 cm,当Q点第一次出现波峰时,P点通过的路程s′=9A=90 cm=0.9 m。
[答案] (1)10 m/s (2)1.1 s (3)0.9 m
12.[解析] (1)
由题图甲可知t=3 s时b在平衡位置且沿着y轴正方向运动,而a位于波谷。根据a、b间距离小于一个波长且质点a离波源较近,可得波形图,如图所示。
(2)质点a离波源较近,则波向右传播。结合(1)问可知eq \b\lc\(\rc\)(\a\vs4\al\c1(n+\f(3,4)))λ=6 m(n=0,1,2…),由此可得λ=eq \f(24,4n+3) m(n=0,1,2…)。
(3)由题图甲可知,T=6 s。根据λ=vT得v=eq \f(4,4n+3) m/s(n=0,1,2…)。
[答案] (1)见解析图 (2)eq \f(24,4n+3) m(n=0,1,2…)
(3)eq \f(4,4n+3) m/s(n=0,1,2…)
